1. Comunicação Gráfica
e Design
Profa. Dra. Cíntia Dal Bello
cbello@uninove.br
www.cintiadalbello.blogspot.com

2. Layout, espaço gráfico e diagramação

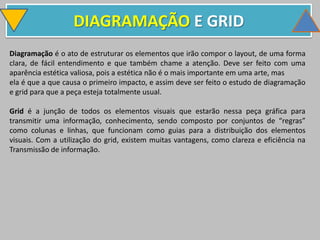

3. DIAGRAMAÇÃO E GRID
Diagramação é o ato de estruturar os elementos que irão compor o layout, de uma forma
clara, de fácil entendimento e que também chame a atenção. Deve ser feito com uma
aparência estética valiosa, pois a estética não é o mais importante em uma arte, mas
ela é que a que causa o primeiro impacto, e assim deve ser feito o estudo de diagramação
e grid para que a peça esteja totalmente usual.
Grid é a junção de todos os elementos visuais que estarão nessa peça gráfica para
transmitir uma informação, conhecimento, sendo composto por conjuntos de “regras”
como colunas e linhas, que funcionam como guias para a distribuição dos elementos
visuais. Com a utilização do grid, existem muitas vantagens, como clareza e eficiência na
Transmissão de informação.

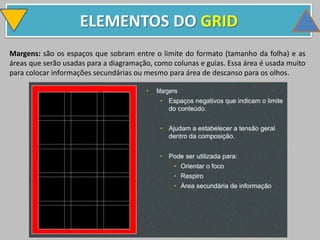

4. ELEMENTOS DO GRID
Margens: são os espaços que sobram entre o limite do formato (tamanho da folha) e as
áreas que serão usadas para a diagramação, como colunas e guias. Essa área é usada muito
para colocar informações secundárias ou mesmo para área de descanso para os olhos.

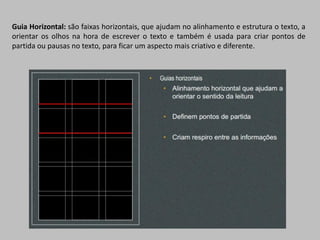

5. Guia Horizontal: são faixas horizontais, que ajudam no alinhamento e estrutura o texto, a
orientar os olhos na hora de escrever o texto e também é usada para criar pontos de
partida ou pausas no texto, para ficar um aspecto mais criativo e diferente.

6. Colunas: são os alinhamentos verticais, que se cruzam com as guias horizontais, que criam
divisões horizontais entre as margens. A quantidade e a largura delas depende muito de
designer para designer, dependendo do tipo de trabalho ou quantidade de texto.

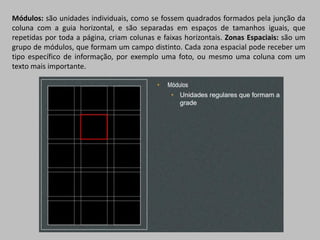

7. Módulos: são unidades individuais, como se fossem quadrados formados pela junção da
coluna com a guia horizontal, e são separadas em espaços de tamanhos iguais, que
repetidas por toda a página, criam colunas e faixas horizontais. Zonas Espaciais: são um
grupo de módulos, que formam um campo distinto. Cada zona espacial pode receber um
tipo específico de informação, por exemplo uma foto, ou mesmo uma coluna com um
texto mais importante.

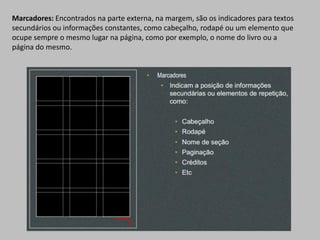

8. Marcadores: Encontrados na parte externa, na margem, são os indicadores para textos
secundários ou informações constantes, como cabeçalho, rodapé ou um elemento que
ocupe sempre o mesmo lugar na página, como por exemplo, o nome do livro ou a
página do mesmo.

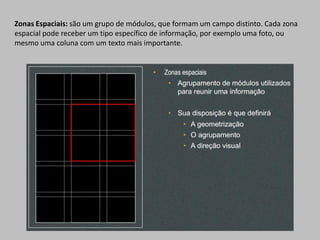

9. Zonas Espaciais: são um grupo de módulos, que formam um campo distinto. Cada zona
espacial pode receber um tipo específico de informação, por exemplo uma foto, ou
mesmo uma coluna com um texto mais importante.

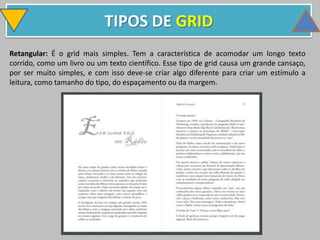

10. TIPOS DE GRID
Retangular: É o grid mais simples. Tem a característica de acomodar um longo texto
corrido, como um livro ou um texto científico. Esse tipo de grid causa um grande cansaço,
por ser muito simples, e com isso deve-se criar algo diferente para criar um estímulo a
leitura, como tamanho do tipo, do espaçamento ou da margem.

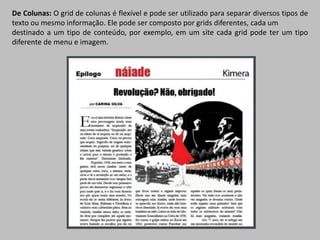

11. De Colunas: O grid de colunas é flexível e pode ser utilizado para separar diversos tipos de
texto ou mesmo informação. Ele pode ser composto por grids diferentes, cada um
destinado a um tipo de conteúdo, por exemplo, em um site cada grid pode ter um tipo
diferente de menu e imagem.

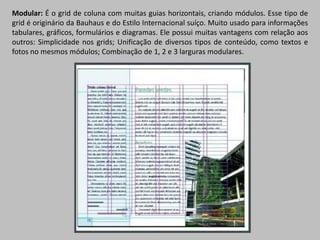

12. Modular: É o grid de coluna com muitas guias horizontais, criando módulos. Esse tipo de
grid é originário da Bauhaus e do Estilo Internacional suíço. Muito usado para informações
tabulares, gráficos, formulários e diagramas. Ele possui muitas vantagens com relação aos
outros: Simplicidade nos grids; Unificação de diversos tipos de conteúdo, como textos e
fotos no mesmos módulos; Combinação de 1, 2 e 3 larguras modulares.

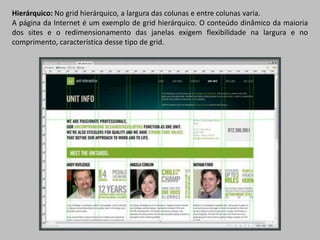

13. Hierárquico: No grid hierárquico, a largura das colunas e entre colunas varia.
A página da Internet é um exemplo de grid hierárquico. O conteúdo dinâmico da maioria
dos sites e o redimensionamento das janelas exigem flexibilidade na largura e no
comprimento, característica desse tipo de grid.

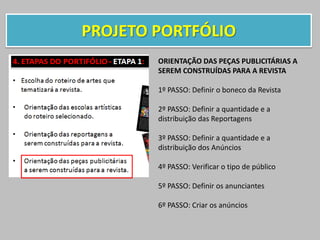

14. PROJETO PORTFÓLIO
ORIENTAÇÃO DAS PEÇAS PUBLICITÁRIAS A
SEREM CONSTRUÍDAS PARA A REVISTA
1º PASSO: Definir o boneco da Revista
2º PASSO: Definir a quantidade e a
distribuição das Reportagens
3º PASSO: Definir a quantidade e a
distribuição dos Anúncios
4º PASSO: Verificar o tipo de público
5º PASSO: Definir os anunciantes
6º PASSO: Criar os anúncios

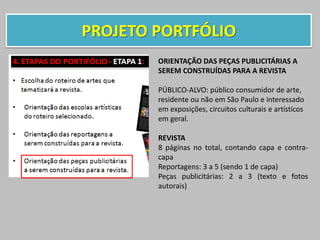

15. PROJETO PORTFÓLIO
ORIENTAÇÃO DAS PEÇAS PUBLICITÁRIAS A
SEREM CONSTRUÍDAS PARA A REVISTA
PÚBLICO-ALVO: público consumidor de arte,
residente ou não em São Paulo e interessado
em exposições, circuitos culturais e artísticos
em geral.
REVISTA
8 páginas no total, contando capa e contra-
capa
Reportagens: 3 a 5 (sendo 1 de capa)
Peças publicitárias: 2 a 3 (texto e fotos
autorais)
