1. 02/04/2011

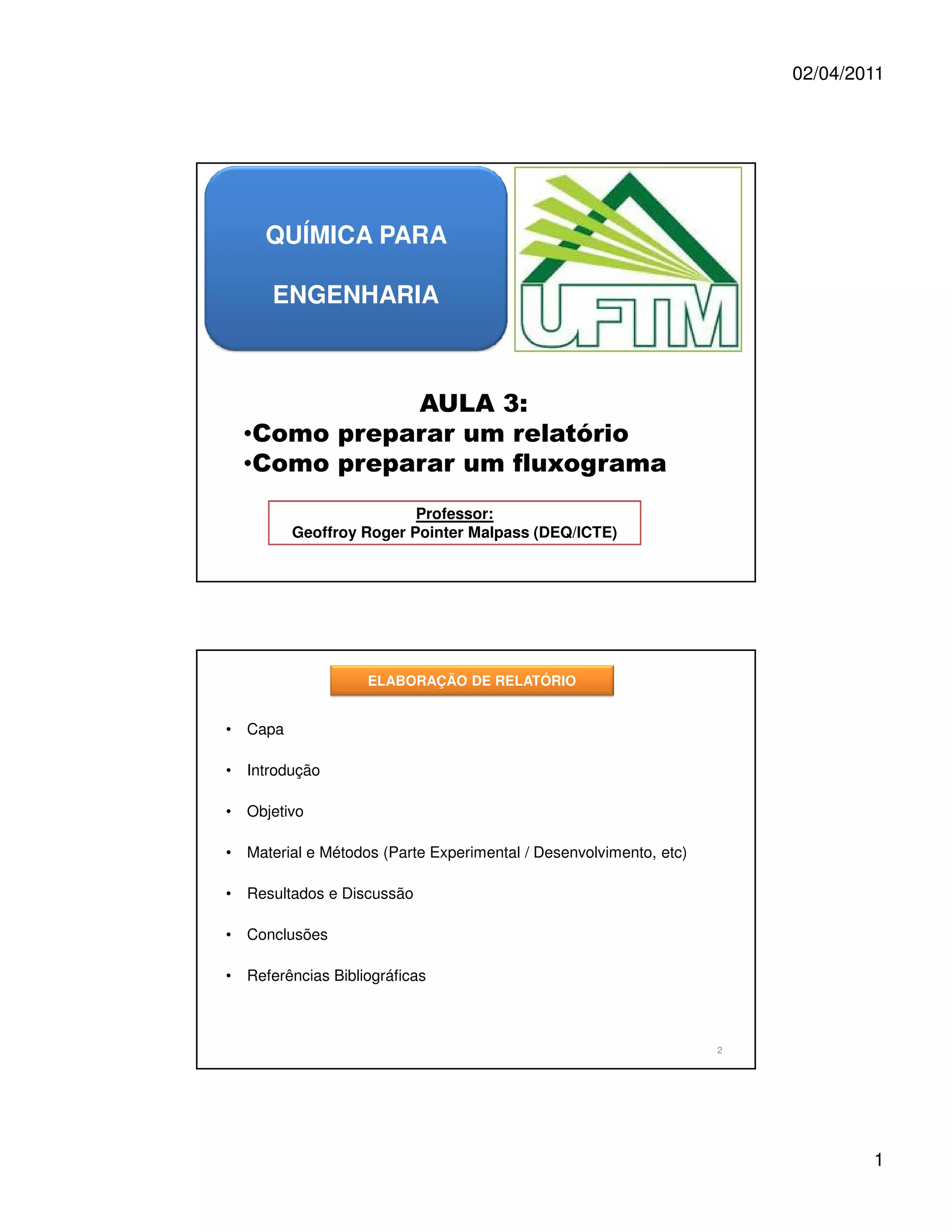

QUÍMICA PARA
ENGENHARIA
AULA 3:
•Como preparar um relatório
•Como preparar um fluxograma
Professor:
Geoffroy Roger Pointer Malpass (DEQ/ICTE)
ELABORAÇÃO DE RELATÓRIO
• Capa
• Introdução
• Objetivo
• Material e Métodos (Parte Experimental / Desenvolvimento, etc)
• Resultados e Discussão
• Conclusões
• Referências Bibliográficas
2
1

2. 02/04/2011

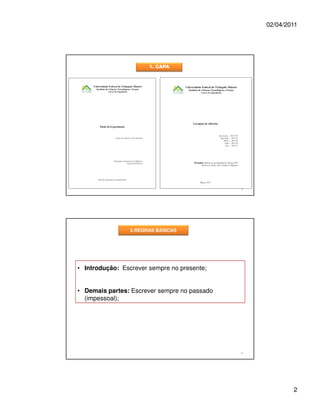

1. CAPA
3
2.REGRAS BÁSICAS
• Introdução: Escrever sempre no presente;
• Demais partes: Escrever sempre no passado
(impessoal);
4
2

3. 02/04/2011

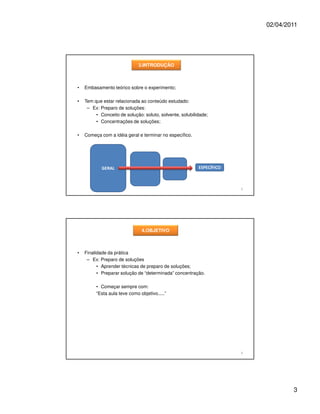

3.INTRODUÇÃO
• Embasamento teórico sobre o experimento;
• Tem que estar relacionada ao conteúdo estudado:
– Ex: Preparo de soluções:
• Conceito de solução: soluto, solvente, solubilidade;
• Concentrações de soluções;
• Começa com a idéia geral e terminar no específico.
GERAL ESPECÍFICO
5
4.OBJETIVO
• Finalidade da prática
– Ex: Preparo de soluções
• Aprender técnicas de preparo de soluções;
• Preparar solução de “determinada” concentração.
• Começar sempre com:
“Esta aula teve como objetivo.....”
6
3

4. 02/04/2011

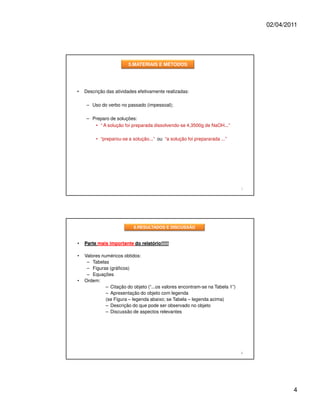

5.MATERIAIS E MÉTODOS
• Descrição das atividades efetivamente realizadas:
– Uso do verbo no passado (impessoal);
– Preparo de soluções:
• “ A solução foi preparada dissolvendo-se 4,3500g de NaOH...”
• “preparou-se a solução...” ou “a solução foi prepararada ...”
7
6.RESULTADOS E DISCUSSÃO
• Parte mais importante do relatório!!!!!
• Valores numéricos obtidos:
– Tabelas
– Figuras (gráficos)
– Equações
• Ordem:
– Citação do objeto (“...os valores encontram-se na Tabela 1”)
– Apresentação do objeto com legenda
(se Figura – legenda abaixo; se Tabela – legenda acima)
– Descrição do que pode ser observado no objeto
– Discussão de aspectos relevantes
8
4

5. 02/04/2011
9

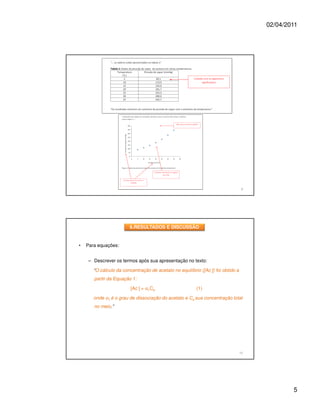

6.RESULTADOS E DISCUSSÃO
• Para equações:
– Descrever os termos após sua apresentação no texto:
“O cálculo da concentração de acetato no equilíbrio ([Ac-]) foi obtido a
partir da Equação 1:
[Ac-] = α1Ca (1)
onde α1 é o grau de dissociação do acetato e Ca sua concentração total
no meio.”
10
5

6. 02/04/2011

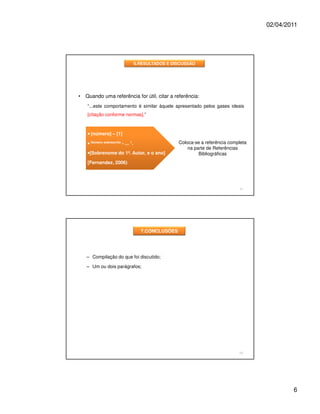

6.RESULTADOS E DISCUSSÃO
• Quando uma referência for útil, citar a referência:
“...este comportamento é similar àquele apresentado pelos gases ideais
[citação conforme normas].”
• [número] – [1]
• Número sobrescrito - ... 1. Coloca-se a referência completa
na parte de Referências
•[Sobrenome do 1º. Autor, e o ano] Bibliográficas
[Fernandez, 2006)
11
7.CONCLUSÕES
– Compilação do que foi discutido;
– Um ou dois parágrafos;
12
6

7. 02/04/2011

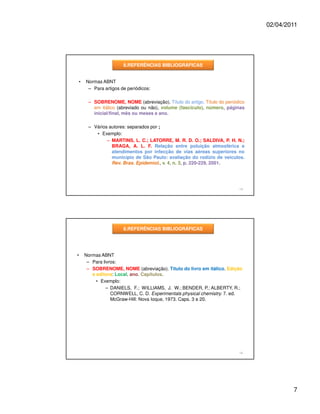

8.REFERÊNCIAS BIBLIOGRÁFICAS
• Normas ABNT
– Para artigos de periódicos:
– SOBRENOME, NOME (abreviação). Título do artigo. Título do periódico
em itálico (abreviado ou não), volume (fascículo), número, páginas
inicial/final, mês ou meses e ano.
– Vários autores: separados por ;
• Exemplo:
– MARTINS, L. C.; LATORRE, M. R. D. O.; SALDIVA, P. H. N.;
BRAGA, A. L. F. Relação entre poluição atmosférica e
atendimentos por infecção de vias aéreas superiores no
município de São Paulo: avaliação do rodízio de veículos.
Rev. Bras. Epidemiol., v. 4, n. 3, p. 220-229, 2001.
13
8.REFERÊNCIAS BIBLIOGRÁFICAS
• Normas ABNT
– Para livros:
– SOBRENOME, NOME (abreviação). Título do livro em itálico. Edição
e editora: Local, ano. Capítulos.
• Exemplo:
– DANIELS, F.; WILLIAMS, J. W.; BENDER, P.; ALBERTY, R.;
CORNWELL, C. D. Experimentals physical chemistry. 7. ed.
McGraw-Hill: Nova Ioque, 1973. Caps. 3 e 20.
14
7

8. 02/04/2011

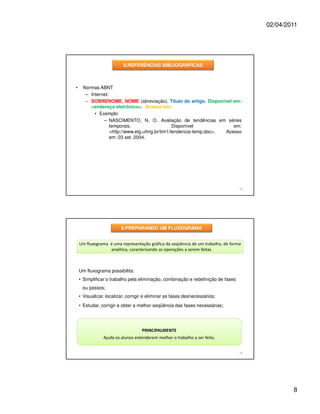

8.REFERÊNCIAS BIBLIOGRÁFICAS
• Normas ABNT
– Internet:
– SOBRENOME, NOME (abreviação). Título do artigo. Disponível em:
<endereço eletrônico>. Acesso em:
• Exemplo:
– NASCIMENTO, N. O. Avaliação de tendências em séries
temporais. Disponível em:
<http://www.etg.ufmg.br/tim1/tendencia-temp.doc>. Acesso
em: 03 set. 2004.
15
9.PREPARANDO UM FLUXOGRAMA
Um fluxograma é uma representação gráfica da seqüência de um trabalho, de forma
analítica, caracterizando as operações a serem feitas.
Um fluxograma possibilita:
• Simplificar o trabalho pela eliminação, combinação e redefinição de fases
ou passos;
• Visualizar, localizar, corrigir e eliminar as fases desnecessários;
• Estudar, corrigir e obter a melhor seqüência das fases necessárias;
PRINCIPALMENTE
Ajuda os alunos entenderem melhor o trabalho a ser feito.
16
8

9. 02/04/2011

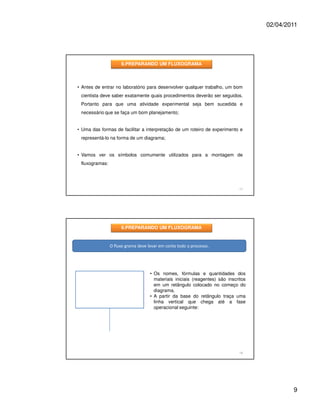

9.PREPARANDO UM FLUXOGRAMA
• Antes de entrar no laboratório para desenvolver qualquer trabalho, um bom
cientista deve saber exatamente quais procedimentos deverão ser seguidos.
Portanto para que uma atividade experimental seja bem sucedida e
necessário que se faça um bom planejamento;
• Uma das formas de facilitar a interpretação de um roteiro de experimento e
representá-lo na forma de um diagrama;
• Vamos ver os símbolos comumente utilizados para a montagem de
fluxogramas:
17
9.PREPARANDO UM FLUXOGRAMA
O fluxo grama deve levar em conta todo o processo.
• Os nomes, fórmulas e quantidades dos
materiais iniciais (reagentes) são inscritos
em um retângulo colocado no começo do
diagrama.
• A partir da base do retângulo traça uma
linha vertical que chega até a fase
operacional seguinte:
18
9

10. 02/04/2011

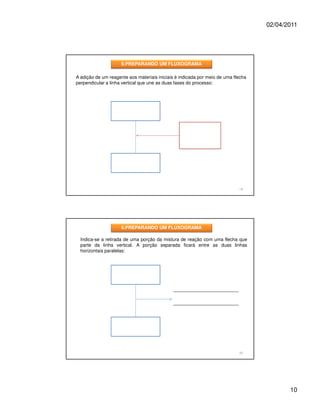

9.PREPARANDO UM FLUXOGRAMA
A adição de um reagente aos materiais iniciais é indicada por meio de uma flecha
perpendicular a linha vertical que une as duas fases do processo:
19
9.PREPARANDO UM FLUXOGRAMA
Indica-se a retirada de uma porção da mistura de reação com uma flecha que
parte da linha vertical. A porção separada ficará entre as duas linhas
horizontais paralelas:
20
10

11. 02/04/2011

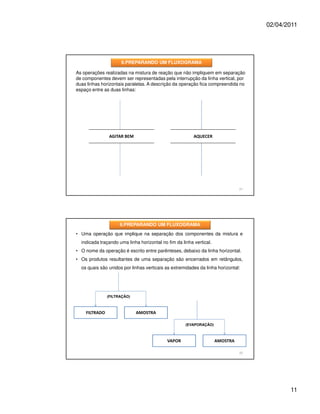

9.PREPARANDO UM FLUXOGRAMA
As operações realizadas na mistura de reação que não impliquem em separação
de componentes devem ser representadas pela interrupção da linha vertical, por
duas linhas horizontais paralelas. A descrição da operação fica compreendida no
espaço entre as duas linhas:
AGITAR BEM AQUECER
21
9.PREPARANDO UM FLUXOGRAMA
• Uma operação que implique na separação dos componentes da mistura e
indicada traçando uma linha horizontal no fim da linha vertical.
• O nome da operação é escrito entre parênteses, debaixo da linha horizontal.
• Os produtos resultantes de uma separação são encerrados em retângulos,
os quais são unidos por linhas verticais as extremidades da linha horizontal:
(FILTRAÇÃO)
FILTRADO AMOSTRA
(EVAPORAÇÃO)
VAPOR AMOSTRA
22
11

12. 02/04/2011

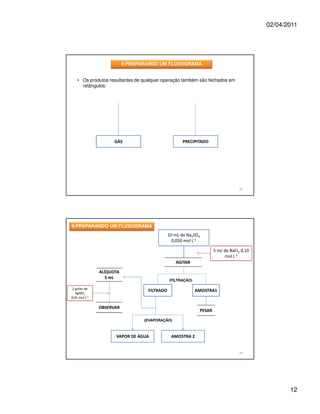

9.PREPARANDO UM FLUXOGRAMA
• Os produtos resultantes de qualquer operação também são fechados em
retângulos:
GÁS PRECIPITADO
23
9.PREPARANDO UM FLUXOGRAMA
10 mL de Na2SO4
0,050 mol L-1
5 mL de BaCl2 0,10
mol L-1
AGITAR
ALÍQUOTA
5 mL
(FILTRAÇÃO)
2 gotas de
FILTRADO AMOSTRA1
AgNO3
0,01 mol L-1
OBSERVAR
PESAR
(EVAPORAÇÃO)
VAPOR DE ÁGUA AMOSTRA 2
24
12

13. 02/04/2011

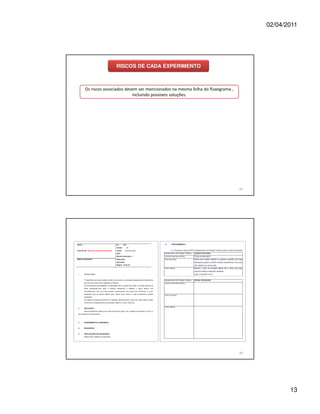

RISCOS DE CADA EXPERIMENTO
Os riscos associados devem ser mencionados na mesma folha do fluxograma ,
incluindo possíveis soluções.
25
26
13

14. 02/04/2011
27
28
14

15. 02/04/2011
29
15
