O documento fornece orientações sobre o uso adequado do microscópio, incluindo cuidados essenciais como manuseio, troca de lentes e limpeza após uso. Ele descreve as partes do microscópio e seus respectivos funcionamentos, como o tubo, platina e objetiva. Além disso, menciona aspectos da histologia vegetal, como a origem de folhas e raízes a partir de meristemas.

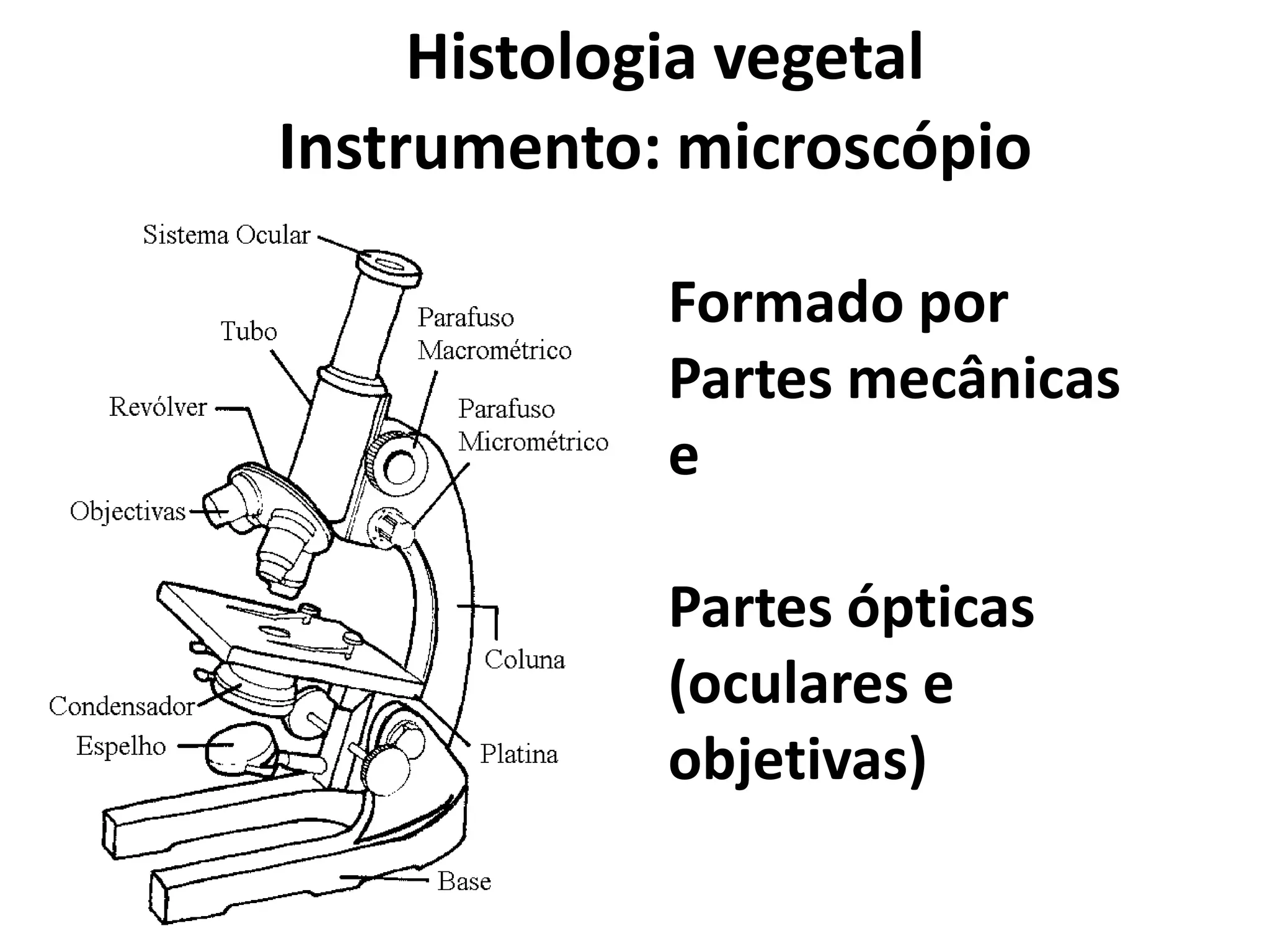

1. Histologia vegetal
Instrumento: microscópio
Formado por
Partes mecânicas
e
Partes ópticas
(oculares e
objetivas)

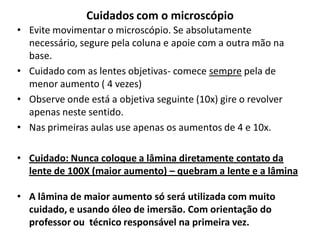

2. Cuidados com o microscópio
• Evite movimentar o microscópio. Se absolutamente
necessário, segure pela coluna e apoie com a outra mão na
base.
• Cuidado com as lentes objetivas- comece sempre pela de
menor aumento ( 4 vezes)
• Observe onde está a objetiva seguinte (10x) gire o revolver
apenas neste sentido.
• Nas primeiras aulas use apenas os aumentos de 4 e 10x.
• Cuidado: Nunca coloque a lâmina diretamente contato da
lente de 100X (maior aumento) – quebram a lente e a lâmina
• A lâmina de maior aumento só será utilizada com muito
cuidado, e usando óleo de imersão. Com orientação do
professor ou técnico responsável na primeira vez.

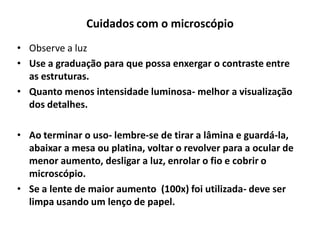

3. Cuidados com o microscópio
• Observe a luz
• Use a graduação para que possa enxergar o contraste entre
as estruturas.
• Quanto menos intensidade luminosa- melhor a visualização
dos detalhes.
• Ao terminar o uso- lembre-se de tirar a lâmina e guardá-la,
abaixar a mesa ou platina, voltar o revolver para a ocular de
menor aumento, desligar a luz, enrolar o fio e cobrir o
microscópio.
• Se a lente de maior aumento (100x) foi utilizada- deve ser
limpa usando um lenço de papel.

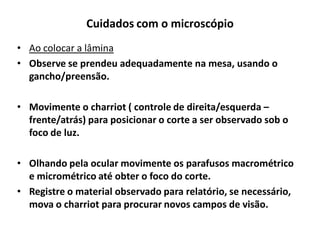

4. Cuidados com o microscópio
• Ao colocar a lâmina
• Observe se prendeu adequadamente na mesa, usando o
gancho/preensão.
• Movimente o charriot ( controle de direita/esquerda –
frente/atrás) para posicionar o corte a ser observado sob o
foco de luz.
• Olhando pela ocular movimente os parafusos macrométrico
e micrométrico até obter o foco do corte.
• Registre o material observado para relatório, se necessário,
mova o charriot para procurar novos campos de visão.

5. Histologia vegetal
Instrumento: microscópio

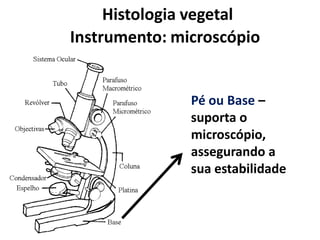

Pé ou Base –
suporta o
microscópio,
assegurando a
sua estabilidade

6. Instrumento: microscópio

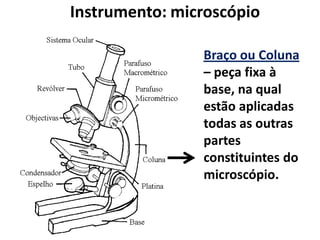

Braço ou Coluna
– peça fixa à
base, na qual
estão aplicadas
todas as outras
partes
constituintes do
microscópio.

7. Histologia vegetal
Instrumento: microscópio

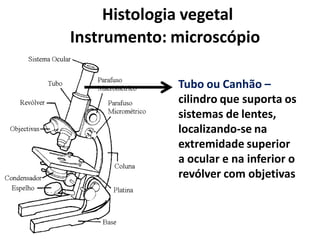

Tubo ou Canhão –
cilindro que suporta os
sistemas de lentes,
localizando-se na
extremidade superior
a ocular e na inferior o
revólver com objetivas

8. Histologia vegetal
Instrumento: microscópio

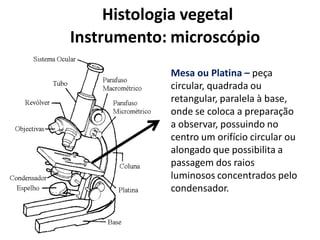

Mesa ou Platina – peça
circular, quadrada ou
retangular, paralela à base,
onde se coloca a preparação
a observar, possuindo no
centro um orifício circular ou
alongado que possibilita a
passagem dos raios
luminosos concentrados pelo
condensador.

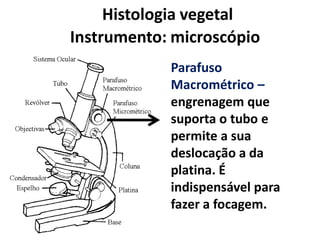

9. Histologia vegetal
Instrumento: microscópio
Parafuso
Macrométrico –
engrenagem que
suporta o tubo e
permite a sua
deslocação a da
platina. É
indispensável para
fazer a focagem.

10. Histologia vegetal
Instrumento: microscópio
Ocular– junto com as
objetivas permite a
ampliação do objeto.
Pode ser mono-ocular
( 1 olho)
Ou bi-ocular ( 2 olhos)

11. Histologia vegetal
Instrumento: microscópio
Sistema de Objetivas – o
conjunto de lentes que
permitem a ampliação do
objeto.
São 4:
Dão aumento de:
4x
10x
40 x
100 x (com óleo de imersão)

12. Histologia vegetal
Instrumento: microscópio
Revólver – disco adaptado à
zona inferior do tubo, que
suporta duas a quatro
objetivas de diferentes
ampliações: por rotação é
possível trocar rápida e
comodamente de objetiva

13. plumula origina
folhas
Histologia vegetal
Estuda o
desenvolvimento
dos tecidos da
planta
Radícula origina raiz

14. Meristema apical
Meristema radicular
coifa

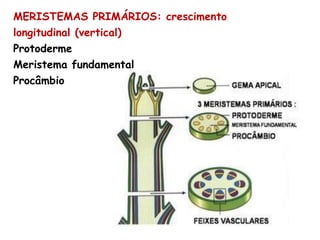

15. MERISTEMAS PRIMÁRIOS: crescimento
longitudinal (vertical)
Protoderme
Meristema fundamental
Procâmbio

16. MERISTEMAS PRIMÁRIOS
Protoderme
Meristema fundamental
Procâmbio
protoderme
Meristema fundamental
procâmbio
Meristema fundamental

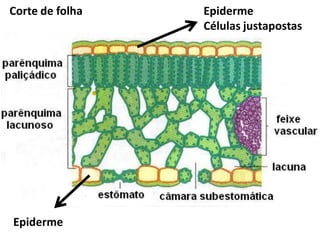

17. Corte de folha
Epiderme
Epiderme
Células justapostas

18. Parênquima
PALIÇÁDICO
epiderme
Parênquima
LACUNOSO
Feixe vascular
