Gabinetes e fontes

Curso: Montagem e Manutenção de
Micros

Instrutor: Antônio Felicíssimo
Netto (netprov@ig.com.br)

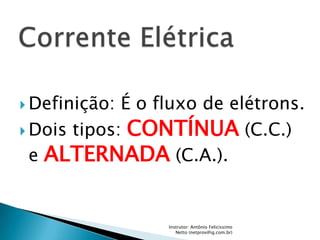

 Definição: É o fluxo de elétrons.
 Dois tipos: CONTÍNUA (C.C.)

e ALTERNADA (C.A.).


 Fluxo de elétrons ordenado, constante e
sempre na mesma direção. No original
(inglês) é chamada de D.C.(Direct Current).
 Usos: Baterias em geral, pilhas, dínamos,
alimentação de circuitos digitais de
computadores. (tensões: de 1,2 a 24 V).

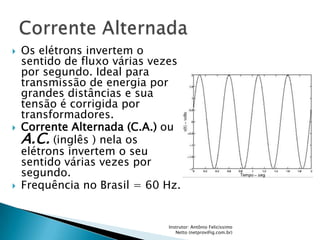

 Os elétrons invertem o
sentido de fluxo várias vezes
por segundo. Ideal para
transmissão de energia por
grandes distâncias e sua
tensão é corrigida por
transformadores.
 Corrente Alternada (C.A.) ou
A.C. (inglês ) nela os
elétrons invertem o seu
sentido várias vezes por
segundo.
 Frequência no Brasil = 60 Hz.

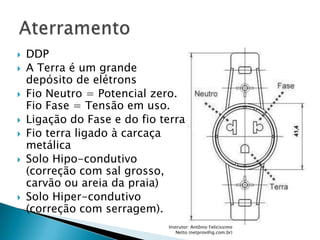

 DDP
 A Terra é um grande
depósito de elétrons
 Fio Neutro = Potencial zero.
Fio Fase = Tensão em uso.
 Ligação do Fase e do fio terra
 Fio terra ligado à carcaça
metálica
 Solo Hipo-condutivo
(correção com sal grosso,
carvão ou areia da praia)
 Solo Hiper-condutivo
(correção com serragem).

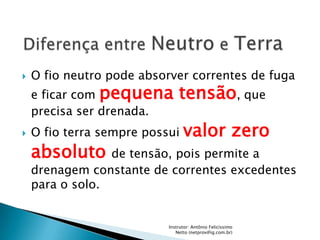

 O fio neutro pode absorver correntes de fuga
e ficar com pequena tensão, que
precisa ser drenada.
 O fio terra sempre possui valor zero
absoluto de tensão, pois permite a
drenagem constante de correntes excedentes
para o solo.

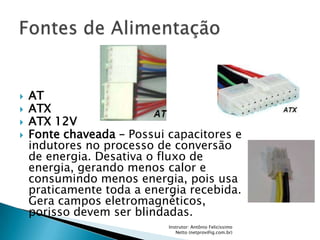

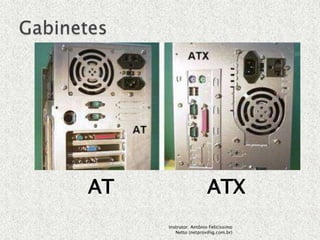

AT ATX

 AT
 ATX
 ATX 12V
 Fonte chaveada – Possui capacitores e
indutores no processo de conversão
de energia. Desativa o fluxo de
energia, gerando menos calor e
consumindo menos energia, pois usa
praticamente toda a energia recebida.
Gera campos eletromagnéticos,
porisso devem ser blindadas.

AT ATX
Não desliga o micro via software Desliga o computador via soft

Power Good Power Good OK (PWR_OK) de 5 V e
3,3 V

Fio grosso que se divide em 2 Fio único

Possui cabo dos LEDS Não possui cabo dos LEDS

Atinge voltagens menores . Atinge voltagens maiores.

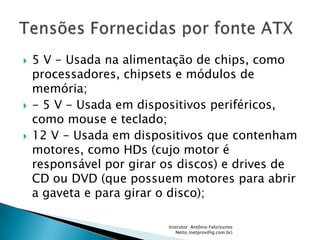

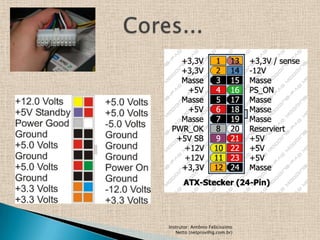

 5 V - Usada na alimentação de chips, como
processadores, chipsets e módulos de
memória;
 - 5 V - Usada em dispositivos periféricos,
como mouse e teclado;
 12 V - Usada em dispositivos que contenham
motores, como HDs (cujo motor é
responsável por girar os discos) e drives de
CD ou DVD (que possuem motores para abrir
a gaveta e para girar o disco);

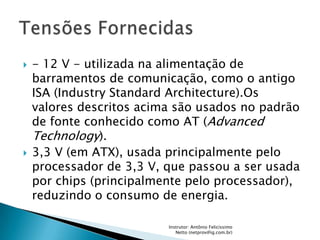

 - 12 V - utilizada na alimentação de
barramentos de comunicação, como o antigo
ISA (Industry Standard Architecture).Os
valores descritos acima são usados no padrão
de fonte conhecido como AT (Advanced
Technology).
 3,3 V (em ATX), usada principalmente pelo
processador de 3,3 V, que passou a ser usada
por chips (principalmente pelo processador),
reduzindo o consumo de energia.

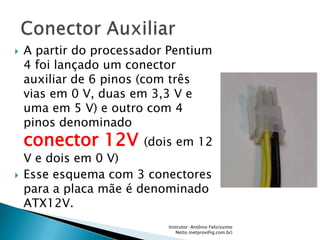

 A partir do processador Pentium
4 foi lançado um conector
auxiliar de 6 pinos (com três
vias em 0 V, duas em 3,3 V e
uma em 5 V) e outro com 4
pinos denominado
conector 12V (dois em 12
V e dois em 0 V)
 Esse esquema com 3 conectores
para a placa mãe é denominado
ATX12V.

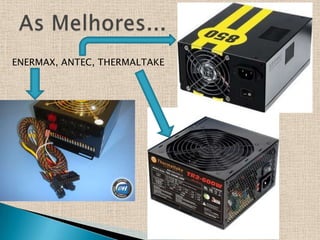

ENERMAX, ANTEC, THERMALTAKE


Gabinetes e fontes
