1. Montagem e Manutenção
Aula – 03
Prof.: Roney Sousa
Pág.: 18 – 22
(61)85837947

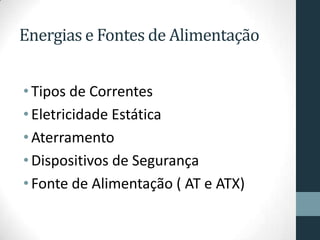

2. Energias e Fontes de Alimentação
•Tipos de Correntes
•Eletricidade Estática
•Aterramento
•Dispositivos de Segurança
•Fonte de Alimentação ( AT e ATX)

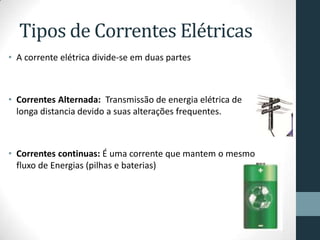

3. Tipos de Correntes Elétricas
• A corrente elétrica divide-se em duas partes
• Correntes Alternada: Transmissão de energia elétrica de
longa distancia devido a suas alterações frequentes.
• Correntes continuas: É uma corrente que mantem o mesmo
fluxo de Energias (pilhas e baterias)

4. Eletricidade Estática
• A eletricidade estática á a carga elétrica que todos os corpos que
contem massa segundo a física, é gerada através do atrito, conforme
é acumulada se dissipa se um corpo à outro.
• Uma pessoa com carga acumulada pode danificar temporariamente,
ou até queimar algum componente do computador!
• Portanto é necessário descarregar a eletricidade estática antes de
manusear as peças de um computador. Isto pode ser feito tocando
em algum objeto de ferro ou utilizando uma pulseira e outros
dispositivos anti- estáticos.

5. Aterramento!
• Consiste em uma haste de cobre
enterrada no solo e ligada as
instalações elétricas de uma
residência ou estabelecimento, o
aterramento tem a como função
neutralizar qualquer carga em
excesso de eletricidade presente na
rede elétrica do local.
• Aterramento eletrônico: Funciona
de forma semelhante ao aterramento
convencional, mas este utiliza um
aparelho que dissipa a corrente
elétrica em excesso.

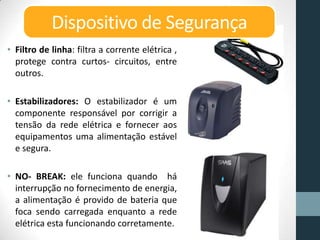

6. • Filtro de linha: filtra a corrente elétrica ,
protege contra curtos- circuitos, entre
outros.
• Estabilizadores: O estabilizador é um
componente responsável por corrigir a
tensão da rede elétrica e fornecer aos
equipamentos uma alimentação estável
e segura.
• NO- BREAK: ele funciona quando há
interrupção no fornecimento de energia,
a alimentação é provido de bateria que
foca sendo carregada enquanto a rede
elétrica esta funcionando corretamente.
Dispositivo de Segurança

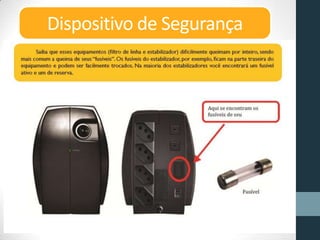

7. Dispositivo de Segurança

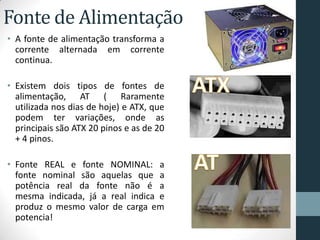

8. Fonte de Alimentação
• A fonte de alimentação transforma a
corrente alternada em corrente
continua.
• Existem dois tipos de fontes de
alimentação, AT ( Raramente
utilizada nos dias de hoje) e ATX, que
podem ter variações, onde as
principais são ATX 20 pinos e as de 20
+ 4 pinos.
• Fonte REAL e fonte NOMINAL: a
fonte nominal são aquelas que a
potência real da fonte não é a
mesma indicada, já a real indica e
produz o mesmo valor de carga em
potencia!

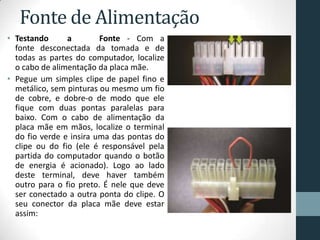

9. Fonte de Alimentação
• Testando a Fonte - Com a
fonte desconectada da tomada e de
todas as partes do computador, localize
o cabo de alimentação da placa mãe.
• Pegue um simples clipe de papel fino e
metálico, sem pinturas ou mesmo um fio
de cobre, e dobre-o de modo que ele
fique com duas pontas paralelas para
baixo. Com o cabo de alimentação da
placa mãe em mãos, localize o terminal
do fio verde e insira uma das pontas do
clipe ou do fio (ele é responsável pela
partida do computador quando o botão
de energia é acionado). Logo ao lado
deste terminal, deve haver também
outro para o fio preto. É nele que deve
ser conectado a outra ponta do clipe. O
seu conector da placa mãe deve estar
assim:

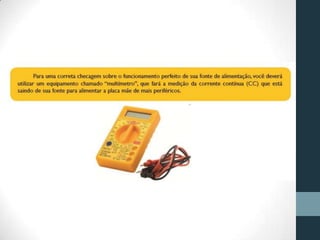

11. Frase do Dia:
