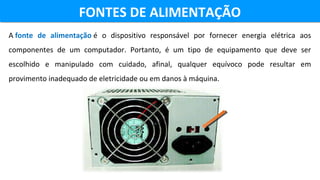

A fonte de alimentação é o dispositivo responsável por fornecer energia elétrica aos
componentes de um computador. Portanto, é um tipo de equipamento que deve ser
escolhido e manipulado com cuidado, afinal, qualquer equívoco pode resultar em
provimento inadequado de eletricidade ou em danos à máquina.

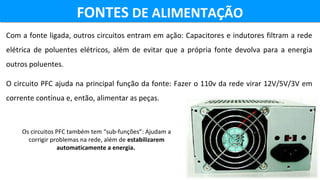

3. Com a fonte ligada, outros circuitos entram em ação: Capacitores e indutores filtram a rede
elétrica de poluentes elétricos, além de evitar que a própria fonte devolva para a energia
outros poluentes.
O circuito PFC ajuda na principal função da fonte: Fazer o 110v da rede virar 12V/5V/3V em
corrente contínua e, então, alimentar as peças.
FONTES DE ALIMENTAÇÃOFONTES DE ALIMENTAÇÃO
Os circuitos PFC também tem “sub-funções”: Ajudam a
corrigir problemas na rede, além de estabilizarem
automaticamente a energia.

4. TIPOS DE FONTES - ATXTIPOS DE FONTES - ATX

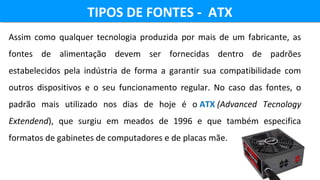

Assim como qualquer tecnologia produzida por mais de um fabricante, as
fontes de alimentação devem ser fornecidas dentro de padrões
estabelecidos pela indústria de forma a garantir sua compatibilidade com
outros dispositivos e o seu funcionamento regular. No caso das fontes, o
padrão mais utilizado nos dias de hoje é o ATX (Advanced Tecnology
Extendend), que surgiu em meados de 1996 e que também especifica
formatos de gabinetes de computadores e de placas mãe.

5. TENSÕES TENSÕES

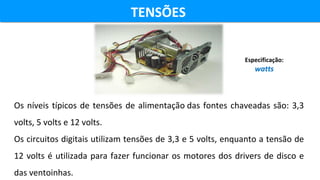

Os níveis típicos de tensões de alimentação das fontes chaveadas são: 3,3
volts, 5 volts e 12 volts.
Os circuitos digitais utilizam tensões de 3,3 e 5 volts, enquanto a tensão de
12 volts é utilizada para fazer funcionar os motores dos drivers de disco e
das ventoinhas.
Especificação:
watts

6. POTÊNCIAPOTÊNCIA
Esse é o aspecto mais considerado por qualquer pessoa na hora de comprar uma fonte. E
deve ser mesmo. Se adquirir uma fonte com potência mais baixa que a que seu
computador necessita, vários problemas podem acontecer, como desligamento repentino
da máquina ou reinicializações constantes. O ideal é optar por uma fonte que ofereça uma
certa "folga" neste aspecto. Mas escolher uma requer alguns cuidados.

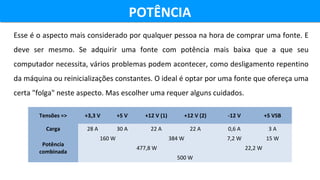

Tensões => +3,3 V +5 V +12 V (1) +12 V (2) -12 V +5 VSB
Carga 28 A 30 A 22 A 22 A 0,6 A 3 A
Potência
combinada
160 W 384 W 7,2 W 15 W
477,8 W 22,2 W
500 W

7. POTÊNCIAPOTÊNCIA

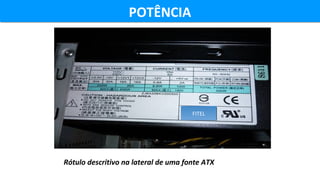

Rótulo descritivo na lateral de uma fonte ATX
FITEL

8. POTÊNCIAPOTÊNCIA

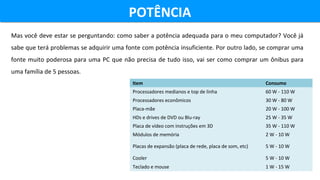

Mas você deve estar se perguntando: como saber a potência adequada para o meu computador? Você já
sabe que terá problemas se adquirir uma fonte com potência insuficiente. Por outro lado, se comprar uma
fonte muito poderosa para uma PC que não precisa de tudo isso, vai ser como comprar um ônibus para
uma família de 5 pessoas.
Item Consumo
Processadores medianos e top de linha 60 W - 110 W
Processadores econômicos 30 W - 80 W
Placa-mãe 20 W - 100 W
HDs e drives de DVD ou Blu-ray 25 W - 35 W
Placa de vídeo com instruções em 3D 35 W - 110 W
Módulos de memória 2 W - 10 W
Placas de expansão (placa de rede, placa de som, etc) 5 W - 10 W
Cooler 5 W - 10 W
Teclado e mouse 1 W - 15 W

9. POTÊNCIAPOTÊNCIA

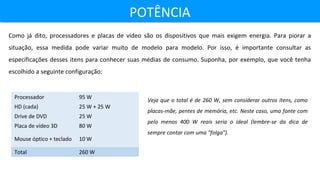

Como já dito, processadores e placas de vídeo são os dispositivos que mais exigem energia. Para piorar a
situação, essa medida pode variar muito de modelo para modelo. Por isso, é importante consultar as
especificações desses itens para conhecer suas médias de consumo. Suponha, por exemplo, que você tenha
escolhido a seguinte configuração:
Processador 95 W
HD (cada) 25 W + 25 W
Drive de DVD 25 W
Placa de vídeo 3D 80 W
Mouse óptico + teclado 10 W
Total 260 W
Veja que o total é de 260 W, sem considerar outros itens, como
placas-mãe, pentes de memória, etc. Neste caso, uma fonte com
pelo menos 400 W reais seria o ideal (lembre-se da dica de
sempre contar com uma "folga").

10. EFICIÊNCIAEFICIÊNCIA
Suponha que você tenha um computador que exige 300 W, mas a fonte está extraindo 400
W. A eficiência aqui é então de 75%. Os 100 W a mais que não são utilizados são eliminados
em forma de calor.
Quanto maior a eficiência da fonte, menor é o calor gerador e menor é o desperdício de
energia, fazendo bem para o seu bolso e evitando que seu computador tenha algum
problema causado por aquecimento excessivo.
Fontes com eficiência entre 70% e 80% são até aceitáveis,
mas abaixo disso não são recomendadas.

11. CONECTORESCONECTORES
FITEL
Conector de placa-mãe com 24 pinos, sendo
que uma parte, com 4 pinos, é separada. Isso
existe para garantir compatibilidade com
placas-mãe que utilizam conectores de 20
pinos.
FITEL

12. CONECTORESCONECTORES

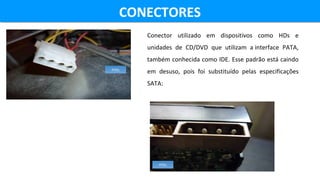

Conector utilizado em dispositivos como HDs e
unidades de CD/DVD que utilizam a interface PATA,
também conhecida como IDE. Esse padrão está caindo
em desuso, pois foi substituído pelas especificações
SATA:
FITEL
FITEL

13. CONECTORESCONECTORES
FITEL

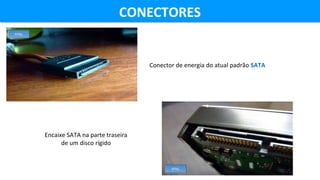

Conector de energia do atual padrão SATA
FITEL
Encaixe SATA na parte traseira
de um disco rígido

14. CONECTORESCONECTORES
FITEL

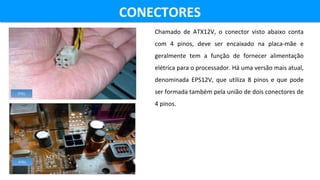

Chamado de ATX12V, o conector visto abaixo conta
com 4 pinos, deve ser encaixado na placa-mãe e
geralmente tem a função de fornecer alimentação
elétrica para o processador. Há uma versão mais atual,
denominada EPS12V, que utiliza 8 pinos e que pode
ser formada também pela união de dois conectores de
4 pinos.
FITEL

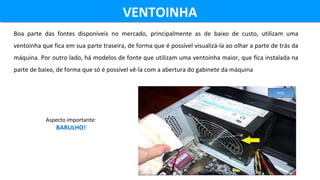

15. Boa parte das fontes disponíveis no mercado, principalmente as de baixo de custo, utilizam uma
ventoinha que fica em sua parte traseira, de forma que é possível visualizá-la ao olhar a parte de trás da
máquina. Por outro lado, há modelos de fonte que utilizam uma ventoinha maior, que fica instalada na
parte de baixo, de forma que só é possível vê-la com a abertura do gabinete da máquina
VENTOINHAVENTOINHA
Aspecto importante:
BARULHO!
FITEL

16. ESTABILIZADORESESTABILIZADORES
http://manualdatecnologia.com/informatica/estabilizadores-porque-nao-e-uma-boa-usa-los/

17. ESTABILIZADORESESTABILIZADORES
Um estabilizador tem a função de estabilizar a tensão da rede elétrica. Em outras
palavras, ele tenta manter em suas saídas um 110V/220v constante, enquanto que
a entrada pode ter certas variações.
Como grande parte de nós sabemos, a rede elétrica brasileira é uma verdadeira
confusão. Todos os tipos de “poluentes elétricos” são encontrados, e em grandes
quantidades. Além da tensão nunca ser estável (normalmente varia entre 80v e
135v).

18. FUNÇÃOFUNÇÃO
O estabilizador vai fazer sua função: Tentar ao máximo transformar aquele 80v ou 135v da
tomada em um 110v “utilizável” para você fazer suas coisas funcionarem. Como eles fazem
isso?

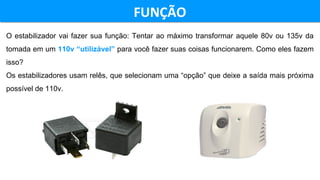

Os estabilizadores usam relês, que selecionam uma “opção” que deixe a saída mais próxima
possível de 110v.

19. VISÃO INTERNAVISÃO INTERNA

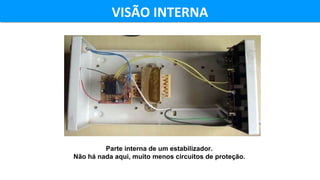

Parte interna de um estabilizador.
Não há nada aqui, muito menos circuitos de proteção.

20. NO-BREAKNO-BREAK
http://www.hardware.com.br/dicas/entendendo-nobreaks.html

21. NO-BREAKNO-BREAK

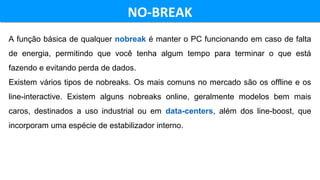

A função básica de qualquer nobreak é manter o PC funcionando em caso de falta
de energia, permitindo que você tenha algum tempo para terminar o que está
fazendo e evitando perda de dados.
Existem vários tipos de nobreaks. Os mais comuns no mercado são os offline e os
line-interactive. Existem alguns nobreaks online, geralmente modelos bem mais
caros, destinados a uso industrial ou em data-centers, além dos line-boost, que
incorporam uma espécie de estabilizador interno.

22. NO-BREAKNO-BREAK
Atividade
Faça uma pesquisa sobre os tipos de nobreaks existentes e suas principais características,
vantagens e desvantagens.
Depois discutiremos em sala de aula.

23. GABINETEGABINETE
http://pt.wikipedia.org/wiki/Gabinete_(inform%C3%A1tica)

24. GABINETEGABINETE

25. GABINETEGABINETE

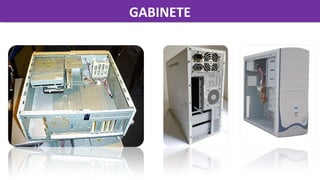

Um gabinete de computador, também conhecido
como case, caixa, chassis ou torre, é o compartimento que contém a maioria
dos componentes de um computador (normalmente, excluindo
o monitor, teclado e mouse). Um case de computador, às vezes, é referido
como CPU, referindo-se a um componente situado dentro da caixa.
Cases, geralmente, são construídos em aço ou alumínio. Plástico é, por vezes,
utilizado.

26. TAMANHOSTAMANHOS

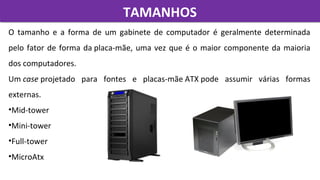

O tamanho e a forma de um gabinete de computador é geralmente determinada
pelo fator de forma da placa-mãe, uma vez que é o maior componente da maioria
dos computadores.
Um case projetado para fontes e placas-mãe ATX pode assumir várias formas
externas.
•Mid-tower
•Mini-tower
•Full-tower
•MicroAtx

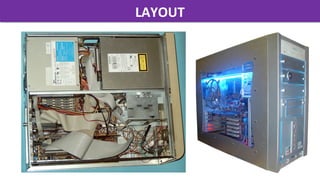

27. LAYOUTLAYOUT

28. Cases de computador geralmente incluem chapas para as fonte de alimentação e
compartimentos de unidade ópticas, bem como um painel traseiro que pode
acomodar periféricos dos slots da placa-mãe e de expansão. A maioria
dos cases também tem um botão ou interruptor de power, um botão
de reset e LEDs para indicar o status da máquina ligada, bem como mostrar as
atividades de rede e a unidade do disco rígido. Alguns cases incluem
portas I/O (entrada/saída) internas (para serem usadas como portas USB e de fone
de ouvido) na frente do case. Nesse caso, também incluirá os fios necessários para
se conectar a essas portas, interruptores e indicadores em LEDs da placa-mãe.
LAYOUTLAYOUT

29. LOCALIZAÇÃO DOS PRINCIPAIS COMPENENTESLOCALIZAÇÃO DOS PRINCIPAIS COMPENENTES

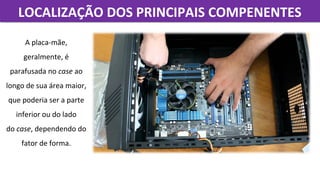

A placa-mãe,
geralmente, é
parafusada no case ao
longo de sua área maior,
que poderia ser a parte
inferior ou do lado
do case, dependendo do
fator de forma.

30. LOCALIZAÇÃO DOS PRINCIPAIS COMPENENTESLOCALIZAÇÃO DOS PRINCIPAIS COMPENENTES

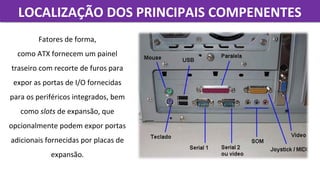

Fatores de forma,
como ATX fornecem um painel
traseiro com recorte de furos para
expor as portas de I/O fornecidas
para os periféricos integrados, bem
como slots de expansão, que
opcionalmente podem expor portas
adicionais fornecidas por placas de
expansão.

31. LOCALIZAÇÃO DOS PRINCIPAIS COMPENENTESLOCALIZAÇÃO DOS PRINCIPAIS COMPENENTES

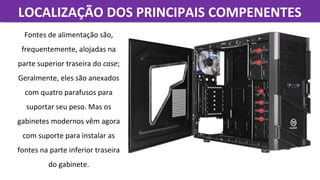

Fontes de alimentação são,
frequentemente, alojadas na
parte superior traseira do case;
Geralmente, eles são anexados
com quatro parafusos para
suportar seu peso. Mas os
gabinetes modernos vêm agora
com suporte para instalar as
fontes na parte inferior traseira
do gabinete.

32. LOCALIZAÇÃO DOS PRINCIPAIS COMPENENTESLOCALIZAÇÃO DOS PRINCIPAIS COMPENENTES

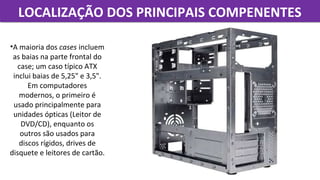

•A maioria dos cases incluem
as baias na parte frontal do
case; um caso típico ATX
inclui baias de 5,25" e 3,5".
Em computadores
modernos, o primeiro é
usado principalmente para
unidades ópticas (Leitor de
DVD/CD), enquanto os
outros são usados para
discos rígidos, drives de
disquete e leitores de cartão.
