O documento apresenta os símbolos padronizados pela norma ISO 2553 para representação gráfica de juntas soldadas e cordões de solda em desenhos técnicos. Inclui representações de diferentes tipos de chanfros, geometrias de cordões, acabamentos de solda e dimensões utilizadas.

1. INDICAÇÃO DE SOLDA
ISO 2553 – Welded, brazed and soldered
joints – Symbolic representation on drawings
TAMANHO
DO
CHANFRO
LADO
DA
SETA
LADO
OPOSTO
À SETA
ESPECIFICAÇÃO,
PROCESSO OU
REFERÊNCIA
CALDA
SÍMBOLO DO
CHANFRO
PROFUNDIDADE
DE PENETRAÇÃO
ÂNGULO DO
CHÂNFRO
ABERTURA
DA RAIZ
LINHA DE REFERÊNCIA
CONTORNO
SETA
SOLDA DE
CAMPO
GEOMETRIA DO
CORDÃO
Nº DE CORDÕES x SEU
COMPRIMENTO
(DISTANCIA ENTRE ELES)
FILETE:
z = perna
a = garganta
ACABAMENTO
DA SOLDA
SOLDA INTERMITENTE
INTERCALADA

2. SÍMBOLO DA GEOMETRIA DO CORDÃO
(CONTOUR)
RETO (FLUSH OR FLAT)
CONVEXO (CONVEX)
CÔNCAVO (CONCAVE)

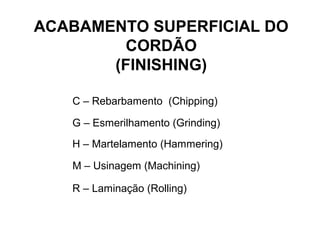

3. ACABAMENTO SUPERFICIAL DO
CORDÃO
(FINISHING)
C – Rebarbamento (Chipping)
G – Esmerilhamento (Grinding)
H – Martelamento (Hammering)
M – Usinagem (Machining)
R – Laminação (Rolling)

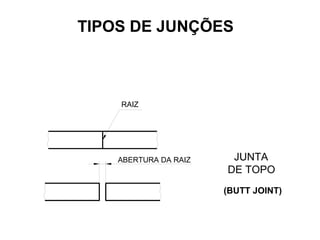

4. RAIZ
JUNTA
DE TOPO
ABERTURA DA RAIZ
TIPOS DE JUNÇÕES
(BUTT JOINT)

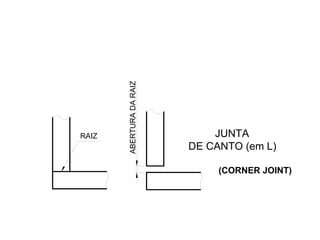

5. RAIZ JUNTA
DE CANTO (em L)
ABERTURADARAIZ
(CORNER JOINT)

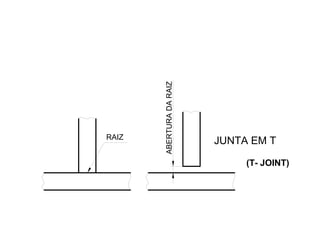

6. RAIZ
JUNTA EM T
ABERTURADARAIZ
(T- JOINT)

7. JUNTA
SOBREPOSTA
(LAP JOINT)

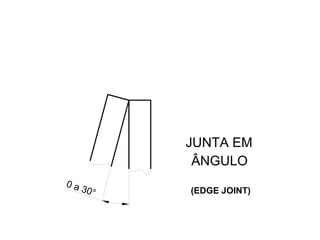

8. 0 a 30°
JUNTA EM
ÂNGULO
(EDGE JOINT)

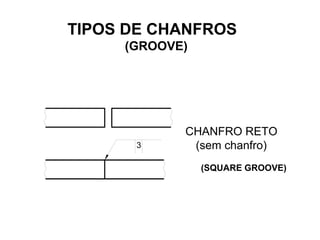

9. CHANFRO RETO
(sem chanfro)3
TIPOS DE CHANFROS
(GROOVE)
(SQUARE GROOVE)

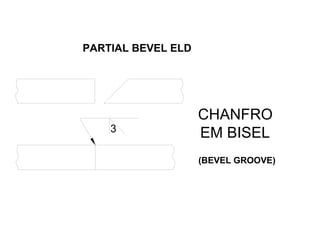

10. CHANFRO
EM BISEL3
PARTIAL BEVEL ELD
(BEVEL GROOVE)

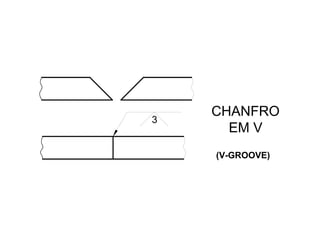

11. CHANFRO
EM V
3
(V-GROOVE)

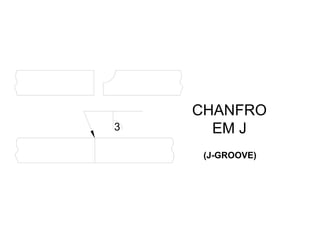

12. CHANFRO
EM J3
(J-GROOVE)

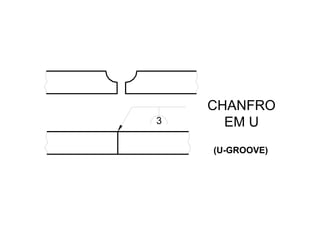

13. CHANFRO
EM U3
(U-GROOVE)

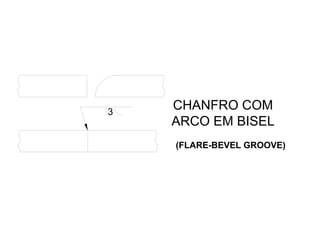

14. CHANFRO COM
ARCO EM BISEL
3
(FLARE-BEVEL GROOVE)

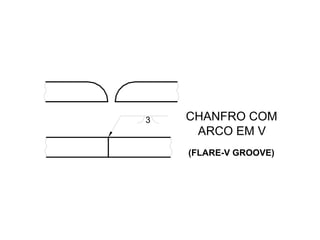

15. CHANFRO COM
ARCO EM V
3
(FLARE-V GROOVE)

16. 1
1
2 3
4 5
6 7 8
9 10 11 12
1
2
3
4
5

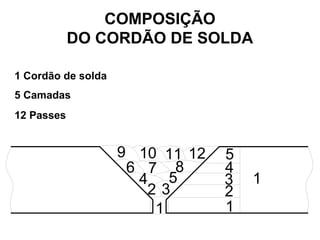

COMPOSIÇÃO
DO CORDÃO DE SOLDA
1 Cordão de solda
5 Camadas
12 Passes

17. NOMENCLATURA
DO CORDÃO DE SOLDA
Face do Cordão
Margem do Cordão
Raiz do Cordão

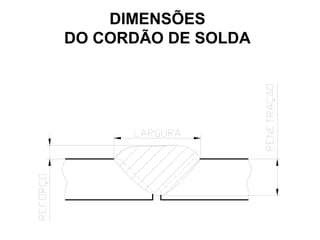

18. DIMENSÕES
DO CORDÃO DE SOLDA

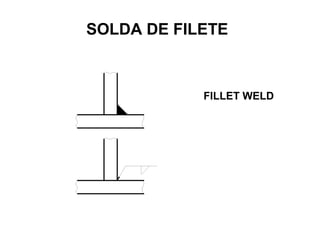

19. SOLDA DE FILETE
FILLET WELD

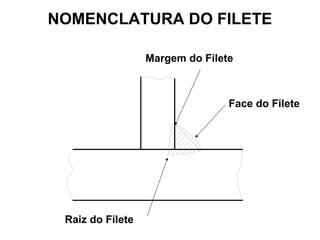

20. Face do Filete
Margem do Filete
Raiz do Filete
NOMENCLATURA DO FILETE

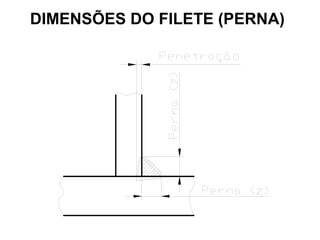

21. DIMENSÕES DO FILETE (PERNA)

22. DIMENSÕES DO FILETE (GARGANTA)

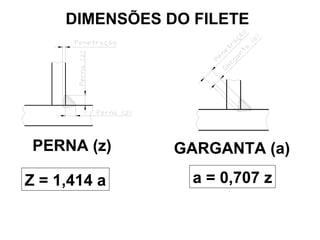

23. DIMENSÕES DO FILETE
PERNA (z) GARGANTA (a)
Z = 1,414 a a = 0,707 z

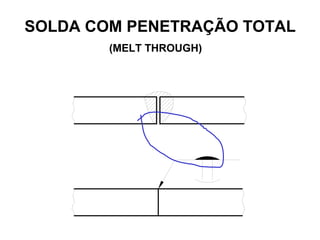

24. (MELT THROUGH)
SOLDA COM PENETRAÇÃO TOTAL

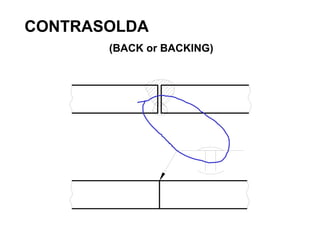

25. CONTRASOLDA
(BACK or BACKING)

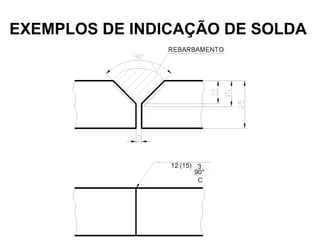

26. EXEMPLOS DE INDICAÇÃO DE SOLDA

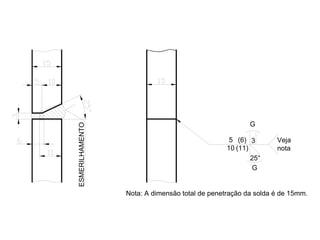

27. Nota: A dimensão total de penetração da solda é de 15mm.
(6)
(11)10
5
25°
3 Veja
nota
ESMERILHAMENTO
G
G

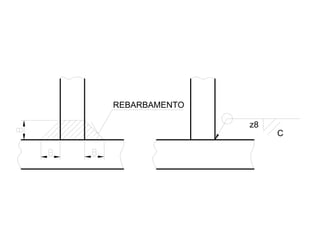

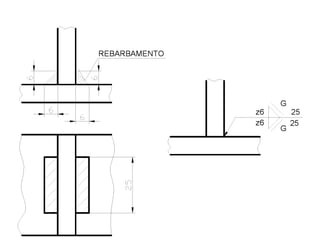

29. z8
REBARBAMENTO
C

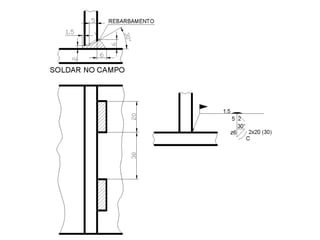

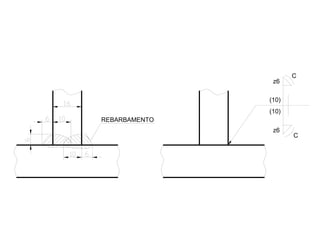

31. z6
z6
(10)
(10)
REBARBAMENTO
C
C

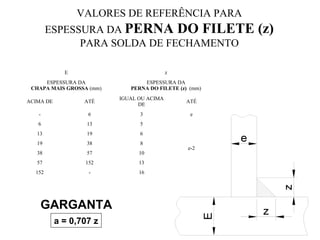

32. VALORES DE REFERÊNCIA PARA
ESPESSURA DA PERNA DO FILETE (z)
PARA SOLDA DE FECHAMENTO
E z
ESPESSURA DA
CHAPA MAIS GROSSA (mm)
ESPESSURA DA
PERNA DO FILETE (z) (mm)
ACIMA DE ATÉ
IGUAL OU ACIMA
DE
ATÉ
- 6 3 e
6 13 5
e-2
13 19 6
19 38 8
38 57 10
57 152 13
152 - 16
a = 0,707 z
GARGANTA
