1. AULA 7:
Princípios de Animação
Manipulação
Criação de esfera animada
Movimentos do Objeto
stretch/squash
Parents
RIG etc.
ANIMAÇÃO DIGITAL
Profa. Camila Hamdan
http://www.camilahamdan.net

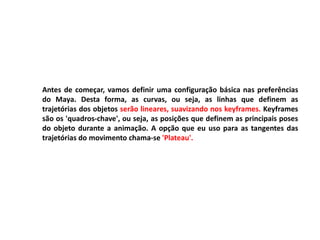

2. Antes de começar, vamos definir uma configuração básica nas preferências
do Maya. Desta forma, as curvas, ou seja, as linhas que definem as
trajetórias dos objetos serão lineares, suavizando nos keyframes. Keyframes
são os 'quadros-chave', ou seja, as posições que definem as principais poses
do objeto durante a animação. A opção que eu uso para as tangentes das
trajetórias do movimento chama-se 'Plateau'.

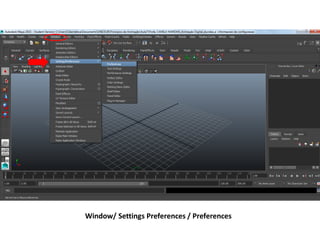

3. Window/ Settings Preferences / Preferences

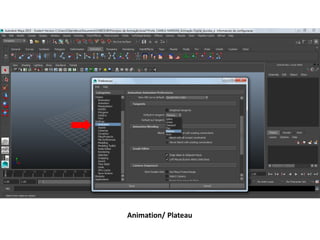

4. Animation/ Plateau

5. Plateau/ Plateau

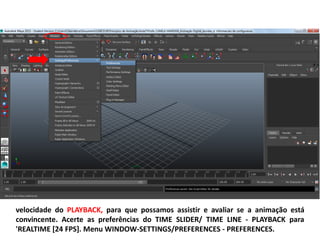

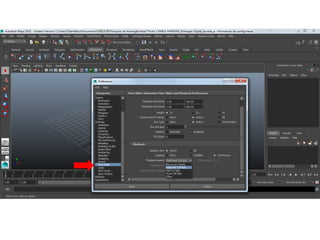

6. velocidade do PLAYBACK, para que possamos assistir e avaliar se a animação está
convincente. Acerte as preferências do TIME SLIDER/ TIME LINE - PLAYBACK para
'REALTIME [24 FPS]. Menu WINDOW-SETTINGS/PREFERENCES - PREFERENCES.

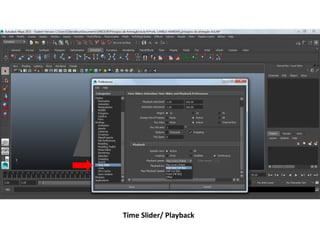

7. Time Slider/ Playback

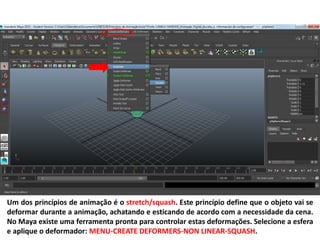

10. Um dos princípios de animação é o stretch/squash. Este princípio define que o objeto vai se
deformar durante a animação, achatando e esticando de acordo com a necessidade da cena.

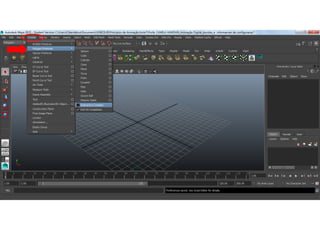

No Maya existe uma ferramenta pronta para controlar estas deformações. Selecione a esfera
e aplique o deformador: MENU-CREATE DEFORMERS-NON LINEAR-SQUASH.

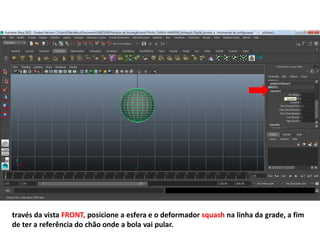

11. través da vista FRONT, posicione a esfera e o deformador squash na linha da grade, a fim
de ter a referência do chão onde a bola vai pular.

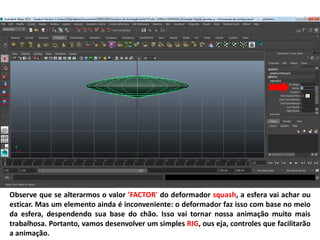

12. Observe que se alterarmos o valor 'FACTOR' do deformador squash, a esfera vai achar ou
esticar. Mas um elemento ainda é inconveniente: o deformador faz isso com base no meio
da esfera, despendendo sua base do chão. Isso vai tornar nossa animação muito mais
trabalhosa. Portanto, vamos desenvolver um simples RIG, ous eja, controles que facilitarão
a animação.

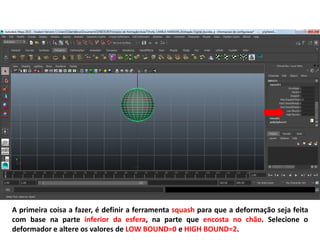

13. A primeira coisa a fazer, é definir a ferramenta squash para que a deformação seja feita
com base na parte inferior da esfera, na parte que encosta no chão. Selecione o
deformador e altere os valores de LOW BOUND=0 e HIGH BOUND=2.

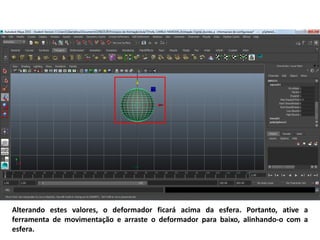

14. Alterando estes valores, o deformador ficará acima da esfera. Portanto, ative a
ferramenta de movimentação e arraste o deformador para baixo, alinhando-o com a
esfera.

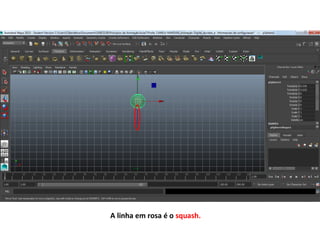

15. A linha em rosa é o squash.

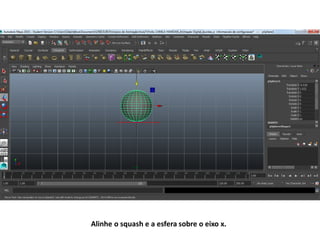

16. Alinhe o squash e a esfera sobre o eixo x.

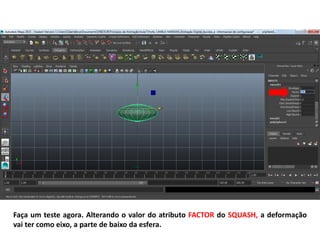

17. Faça um teste agora. Alterando o valor do atributo FACTOR do SQUASH, a deformação
vai ter como eixo, a parte de baixo da esfera.

19. Para que a animação fique mais organizada, atribuiremos todos os controles em um
único objeto. Geralmente utilizamos CURVAS NURBS para utilizar como controladores de
objetos durante a animação. Crie um CÍRCULO na base da esfera. Como estes
controladores não aparecem no resultado final do filme e devem agilizar o trabalho, o
ideal é que ele seja grande, fácil de localizar e selecionar. Eu nomeei esta curva como
ctrl_bola (controle da bola).

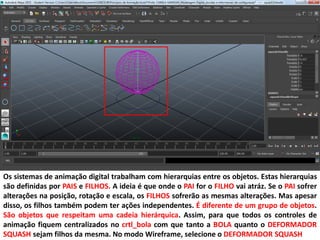

20. Os sistemas de animação digital trabalham com hierarquias entre os objetos. Estas hierarquias
são definidas por PAIS e FILHOS. A ideia é que onde o PAI for o FILHO vai atráz. Se o PAI sofrer
alterações na posição, rotação e escala, os FILHOS sofrerão as mesmas alterações. Mas apesar
disso, os filhos também podem ter ações independentes. É diferente de um grupo de objetos.
São objetos que respeitam uma cadeia hierárquica. Assim, para que todos os controles de
animação fiquem centralizados no crtl_bola com que tanto a BOLA quanto o DEFORMADOR
SQUASH sejam filhos da mesma. No modo Wireframe, selecione o DEFORMADOR SQUASH

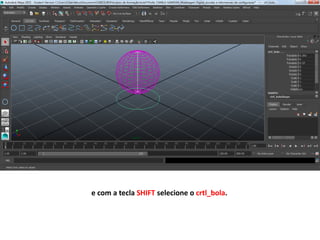

21. e com a tecla SHIFT selecione o crtl_bola.

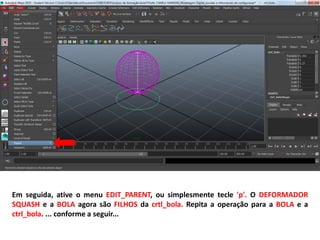

22. Em seguida, ative o menu EDIT_PARENT, ou simplesmente tecle 'p'. O DEFORMADOR
SQUASH e a BOLA agora são FILHOS da crtl_bola. Repita a operação para a BOLA e a
ctrl_bola. ... conforme a seguir...

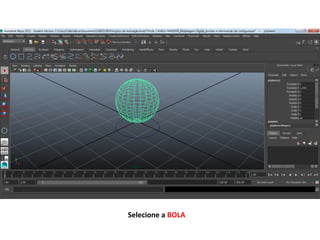

23. Selecione a BOLA

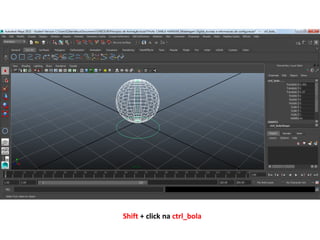

24. Shift + click na ctrl_bola

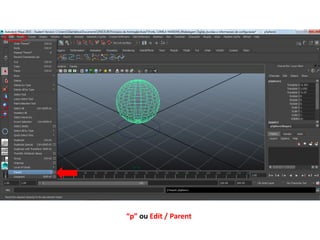

25. “p” ou Edit / Parent

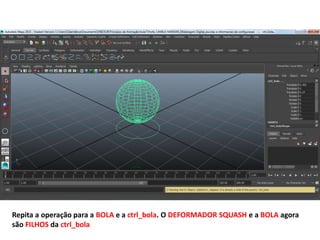

26. Repita a operação para a BOLA e a ctrl_bola. O DEFORMADOR SQUASH e a BOLA agora
são FILHOS da ctrl_bola

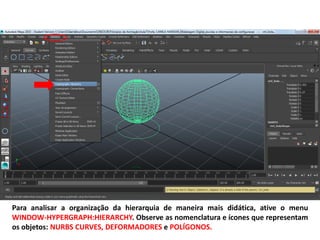

27. Para analisar a organização da hierarquia de maneira mais didática, ative o menu
WINDOW-HYPERGRAPH:HIERARCHY. Observe as nomenclatura e ícones que representam
os objetos: NURBS CURVES, DEFORMADORES e POLÍGONOS.

28. Este é o modo de visualziação da hierarquia

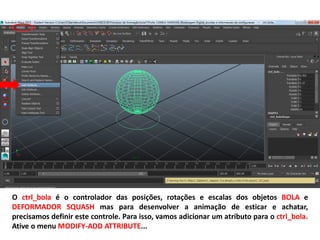

29. O ctrl_bola é o controlador das posições, rotações e escalas dos objetos BOLA e
DEFORMADOR SQUASH mas para desenvolver a animação de esticar e achatar,
precisamos definir este controle. Para isso, vamos adicionar um atributo para o ctrl_bola.
Ative o menu MODIFY-ADD ATTRIBUTE...

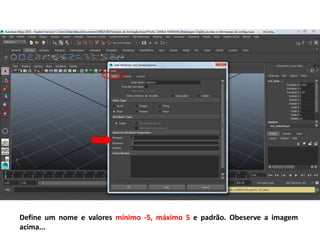

30. Define um nome e valores mínimo -5, máximo 5 e padrão. Obeserve a imagem
acima...

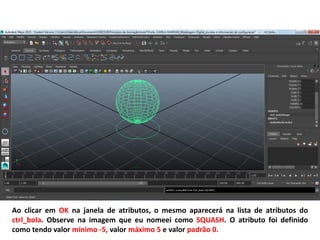

31. Ao clicar em OK na janela de atributos, o mesmo aparecerá na lista de atributos do
ctrl_bola. Observe na imagem que eu nomeei como SQUASH. O atributo foi definido
como tendo valor mínimo -5, valor máximo 5 e valor padrão 0.

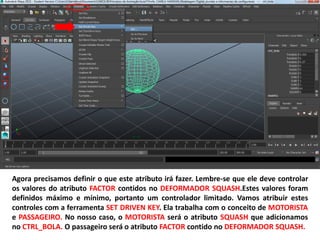

32. Agora precisamos definir o que este atributo irá fazer. Lembre-se que ele deve controlar
os valores do atributo FACTOR contidos no DEFORMADOR SQUASH.Estes valores foram
definidos máximo e mínimo, portanto um controlador limitado. Vamos atribuir estes
controles com a ferramenta SET DRIVEN KEY. Ela trabalha com o conceito de MOTORISTA
e PASSAGEIRO. No nosso caso, o MOTORISTA será o atributo SQUASH que adicionamos
no CTRL_BOLA. O passageiro será o atributo FACTOR contido no DEFORMADOR SQUASH.

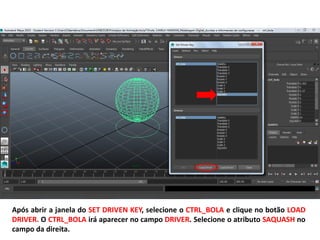

33. Após abrir a janela do SET DRIVEN KEY, selecione o CTRL_BOLA e clique no botão LOAD
DRIVER. O CTRL_BOLA irá aparecer no campo DRIVER. Selecione o atributo SAQUASH no
campo da direita.

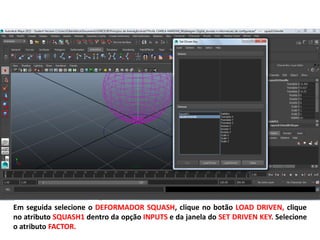

34. Em seguida selecione o DEFORMADOR SQUASH, clique no botão LOAD DRIVEN, clique
no atributo SQUASH1 dentro da opção INPUTS e da janela do SET DRIVEN KEY. Selecione
o atributo FACTOR.

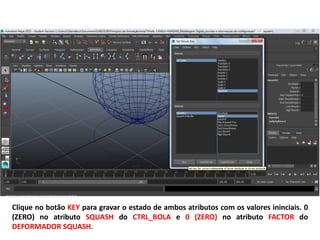

36. Clique no botão KEY para gravar o estado de ambos atributos com os valores ininciais. 0
(ZERO) no atributo SQUASH do CTRL_BOLA e 0 (ZERO) no atributo FACTOR do
DEFORMADOR SQUASH.

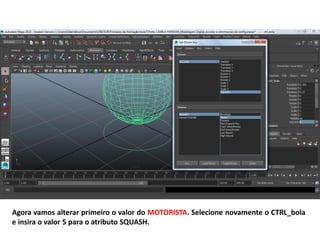

37. Agora vamos alterar primeiro o valor do MOTORISTA. Selecione novamente o CTRL_bola
e insira o valor 5 para o atributo SQUASH.

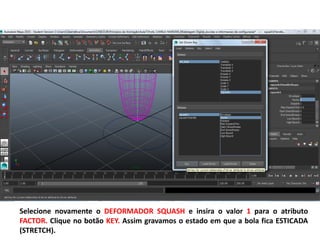

38. Selecione novamente o DEFORMADOR SQUASH e insira o valor 1 para o atributo
FACTOR. Clique no botão KEY. Assim gravamos o estado em que a bola fica ESTICADA
(STRETCH).

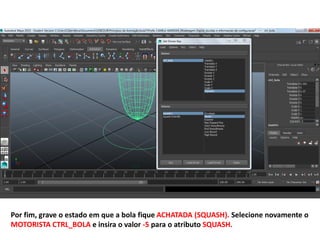

39. Por fim, grave o estado em que a bola fique ACHATADA (SQUASH). Selecione novamente o
MOTORISTA CTRL_BOLA e insira o valor -5 para o atributo SQUASH.

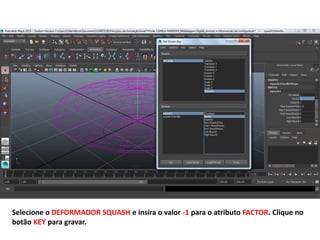

40. Selecione o DEFORMADOR SQUASH e insira o valor -1 para o atributo FACTOR. Clique no
botão KEY para gravar.

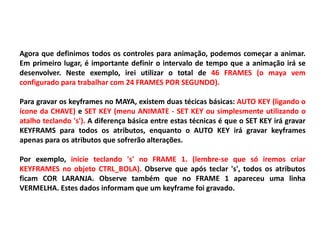

41. Agora que definimos todos os controles para animação, podemos começar a animar.
Em primeiro lugar, é importante definir o intervalo de tempo que a animação irá se
desenvolver. Neste exemplo, irei utilizar o total de 46 FRAMES (o maya vem
configurado para trabalhar com 24 FRAMES POR SEGUNDO).
Para gravar os keyframes no MAYA, existem duas técicas básicas: AUTO KEY (ligando o
ícone da CHAVE) e SET KEY (menu ANIMATE - SET KEY ou simplesmente utilizando o
atalho teclando 's'). A diferença básica entre estas técnicas é que o SET KEY irá gravar
KEYFRAMS para todos os atributos, enquanto o AUTO KEY irá gravar keyframes
apenas para os atributos que sofrerão alterações.
Por exemplo, inicie teclando 's' no FRAME 1. (lembre-se que só iremos criar
KEYFRAMES no objeto CTRL_BOLA). Observe que após teclar 's', todos os atributos
ficam COR LARANJA. Observe também que no FRAME 1 apareceu uma linha
VERMELHA. Estes dados informam que um keyframe foi gravado.

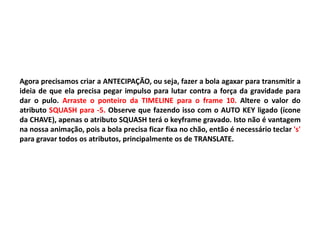

43. Agora precisamos criar a ANTECIPAÇÃO, ou seja, fazer a bola agaxar para transmitir a
ideia de que ela precisa pegar impulso para lutar contra a força da gravidade para
dar o pulo. Arraste o ponteiro da TIMELINE para o frame 10. Altere o valor do
atributo SQUASH para -5. Observe que fazendo isso com o AUTO KEY ligado (ícone
da CHAVE), apenas o atributo SQUASH terá o keyframe gravado. Isto não é vantagem
na nossa animação, pois a bola precisa ficar fixa no chão, então é necessário teclar 's'
para gravar todos os atributos, principalmente os de TRANSLATE.

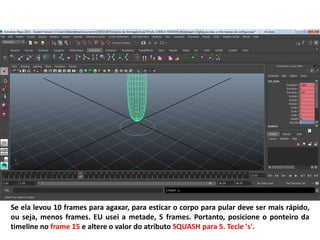

45. Se ela levou 10 frames para agaxar, para esticar o corpo para pular deve ser mais rápido,
ou seja, menos frames. EU usei a metade, 5 frames. Portanto, posicione o ponteiro da
timeline no frame 15 e altere o valor do atributo SQUASH para 5. Tecle 's'.

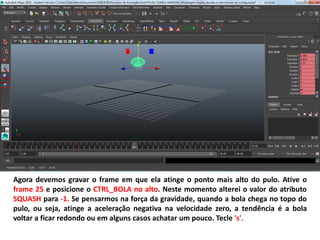

46. Agora devemos gravar o frame em que ela atinge o ponto mais alto do pulo. Ative o
frame 25 e posicione o CTRL_BOLA no alto. Neste momento alterei o valor do atributo
SQUASH para -1. Se pensarmos na força da gravidade, quando a bola chega no topo do
pulo, ou seja, atinge a aceleração negativa na velocidade zero, a tendência é a bola
voltar a ficar redondo ou em alguns casos achatar um pouco. Tecle 's'.

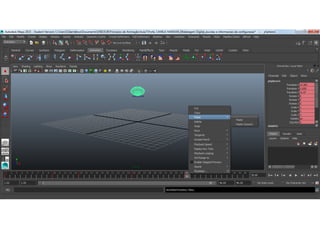

47. Quando a bola cair no chão no frame 35, teremos um KEYFRAME igual ao gravado no
FRAME 15. Portanto podemos copiar o FRAME 15 para o 35. Clique e segure com o
botão direito do mouse no FRAME 15 e escolha a opção COPY. Em seguida clique e
segure com o botão direito do mouse no FRAME 35 e escolha a opção PASTE -
PASTE. Obviamente que poderíamos alterar todos os atributos no frame 35, inclusive
para não deixar a animação tão digitalmente igual. O copy/paste geralmente é um
inimigo em animação digital, faz com que a animação pareça não orgânica, não natural,
falsa. Mas o propósito aqui é mostrar alguns recursos da timeline do MAYA, portanto,
após utilizar o copy/paste, sempre procure tirar a simetria, as semelhanças exatas entre
keyframes.

49. O mesmo pode ser feito em relação ao FRAMES 40. Ele é igual ao FRAME 10. No frame
40, após a bola colidir com o chão, ela deve achatar novamente para dar o sentido do
impácto da massa corporal contra o chão.

50. Por fim, no último FRAME (46) a bola volta ao estado inicial, parada e com valor
0 (ZERO) no atributo SQUASH, portanto, igual ao FRAME 1.
Neste momento, definimos todos os QUADROS_CHAVE (KEYFRAMES) que
constituem a animação. Porém, criando os KEYFRAMES o software nos oferece
apenas o MOVIMENTO.

51. Veja como ficou a animação!
https://youtu.be/b5PfdFmtf-Q
