1. PONTIFÍCIA UNIVERSIDADE CATÓLICA DE GOIÁS
ENGENHARIA CIVIL
DISCIPLINA: ENG2033 – TEORIA DAS ESTRUTURAS II
Prof. Luiz Álvaro de Oliveira Júnior
AULA 35 – PROCESSO DE CROSS
Exemplo 2 – Estrutura indeslocável com duas rotações desconhecidas

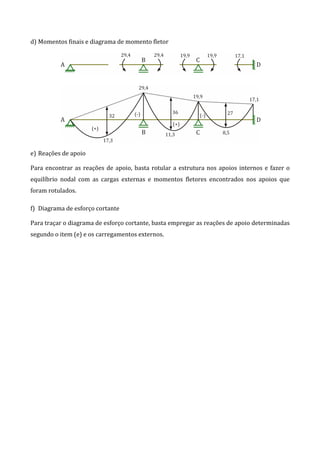

Traçar o diagrama de momento fletor da viga contínua abaixo submetida ao carregamento
indicado. Considere que as barras são inextensíveis e que possuem a mesma a rigidez à flexão
que vale = 30000 ∙
.

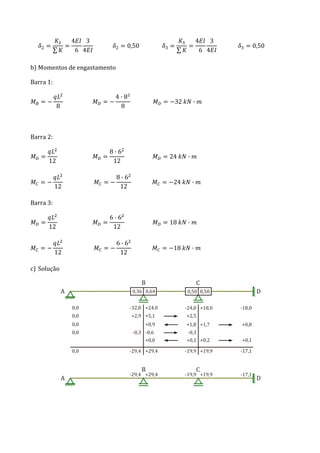

a) Coeficientes de rigidez de cada barra e em cada nó:
Para o nó B:

2. = 3

3. = 3
8
