SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS

RETIFICADORAS

Professora: Maria Adrina Paixão de Souza da Silva, Dra. 1
Eng.


RETIFICADORAS

INTRODUÇÃO

2


INTRODUÇÃO
RETIFICAÇÃO
A retificação é um processo de usinagem que consiste na remoção
de material da peça mediante abrasivo.

O abrasivo é constituído de grãos cortantes que removem cavacos
muito pequenos de material, motivo pelo qual o acabamento
superficial da peça é melhor que o obtido nos demais processos de
usinagem, por exemplo, torneamento e fresamento.

Dependendo da superfície a ser retificada tem-se:

Retificação cilíndrica externa e interna
Retificação plana tangencial e frontal
Retificação de perfis 3


INTRODUÇÃO
RETIFICAÇÃO

Dependendo da fixação ou não da peça tem-se:

Retificação cilíndrica entre pontas

Retificação cilíndrica sem centros

4


INTRODUÇÃO
RETIFICAÇÃO
Dependendo se a retificação é feita antes ou depois do tratamento
térmico, tem-se:

Retificação mole ou verde (antes do tratamento térmico)

Retificação dura (após o tratamento térmico)

Comparando-se a retificação cilíndrica entre pontas com a retificação cilíndrica sem
centros tem-se que esta última é preferida na produção em séries de peças.

A retificação dura é feita após o tratamento térmico, quando esta, após o endurecimento
superficial será colocada em suas dimensões finais, para eliminar desvios de posição,
melhorar o acabamento, etc.

5
A retificação permite obter qualidade lT4 a IT6 e acabamentos superficiais de Ra = 0,2 a
1,6 μm


INTRODUÇÃO
OBJETIVO
A retificação é um processo de usinagem por abrasão que retifica a
superfície de uma peça. Retificar significa corrigir irregularidades de
superfícies de peças. Assim, a retificação tem por objetivo:

6


INTRODUÇÃO
OBJETIVOS
a) reduzir rugosidades ou saliências e rebaixos de superfícies
usinadas com máquinas-ferramenta, como furadeira, torno,
plaina, fresadora;

b) dar à superfície da peça a exatidão de medidas que permita
obter peças semelhantes que possam ser substituídas umas
pelas outras;

c) retificar peças que tenham sido deformadas ligeiramente
durante um processo de tratamento térmico;

d) remover camadas finas de material endurecido por têmpera,
7
cementação ou nitretação.


RETIFICADORAS

A MÁQUINA

8


A MÁQUINA
A retificadora é uma máquina empregada na usinagem de peças para
dar às suas superfícies uma exatidão maior e um melhor acabamento
do que os conseguidos em máquinas convencionais (torno, fresa,
plaina, furadeiras, serras etc).

Os materiais ou peças, muitas vezes, precisam ser submetidos a
tratamento térmico de têmpera para serem retificados.

9

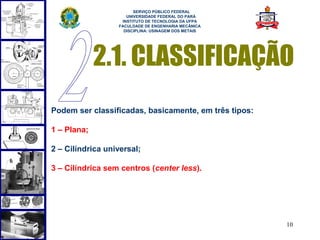

2.1. CLASSIFICAÇÃO
Podem ser classificadas, basicamente, em três tipos:

1 – Plana;

2 – Cilíndrica universal;

3 – Cilíndrica sem centros (center less).

10

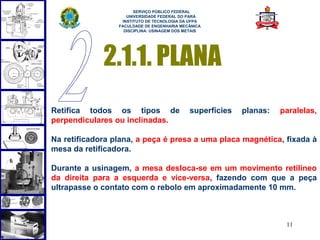

2.1.1. PLANA
Retifica todos os tipos de superfícies planas: paralelas,
perpendiculares ou inclinadas.

Na retificadora plana, a peça é presa a uma placa magnética, fixada à
mesa da retificadora.

Durante a usinagem, a mesa desloca-se em um movimento retilíneo
da direita para a esquerda e vice-versa, fazendo com que a peça
ultrapasse o contato com o rebolo em aproximadamente 10 mm.

11

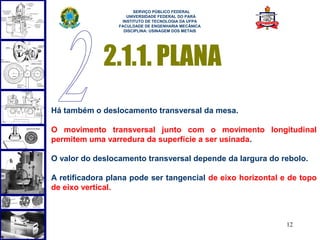

2.1.1. PLANA
Há também o deslocamento transversal da mesa.

O movimento transversal junto com o movimento longitudinal
permitem uma varredura da superfície a ser usinada.

O valor do deslocamento transversal depende da largura do rebolo.

A retificadora plana pode ser tangencial de eixo horizontal e de topo
de eixo vertical.

12


2.1.1. PLANA

13


2.1.1. PLANA

14


2.1.2. CILÍNDRICA UNIVERSAL

Retifica superfícies cilíndricas, externas ou internas e, em alguns
casos, superfícies planas em eixos rebaixados que exijam
faceamento.

A peça é fixa, por exemplo, a uma placa universal como a utilizada no
torno, que é dotada de um movimento de rotação.

O rebolo em movimento de rotação entra em contato com a peça e
remove o material.

15



16



17


2.1.3. CILÍNDRICA SEM
CENTROS (center less).
Esse tipo de retificadora é muito usado na produção em série. A peça
é conduzida pelo rebolo e pelo disco de arraste.

O disco de arraste gira devagar e serve para imprimir movimento à
peça e para produzir o avanço longitudinal.

Por essa razão, o disco de arraste possui uma inclinação de 3 a 5
graus, que é responsável pelo avanço da peça.

18



19



20

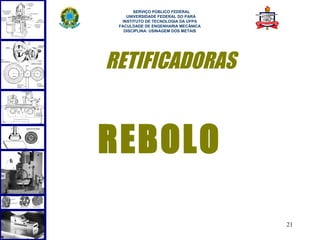

RETIFICADORAS

REBOLO

21


REBOLO
É a ferramenta de corte utilizada na retificadora

Sua superfície é abrasiva, ou seja, apresenta-se constituída de
grãos de óxido de alumínio ou de carbeto de silício, entre
outros.

22


REBOLO
O ângulo
de ataque
desses
grãos é
geralmente
negativo

23

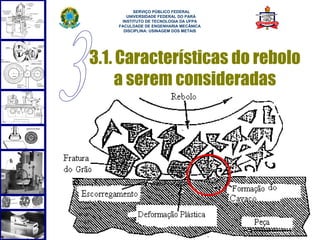

3.1. Características do rebolo
a serem consideradas

• Abrasivo – material que compõe os grãos do rebolo.

• Granulação – tamanho dos grãos abrasivos.

• Aglomerante – material que une os grãos abrasivos.

• Grau de dureza – resistência do aglomerante.

• Estrutura – porosidade do disco abrasivo.


3.1. Características do rebolo
a serem consideradas


3.2. Formas e aplicações dos
rebolos


3.3. Fatores de Influência na
Seleção das Características
do Rebolo
 Material da peça

 Volume de material removido e acabamento da peça

 Fluido de corte

 Velocidade do rebolo

 Área de contato

 Potência da máquina


3.4. Vida do Rebolo
 Desgaste do rebolo
 Perda de afiação
 Dressagem
– Conferir forma
– Agressividade
– Informar posição real do rebolo


RETIFICADORAS

RUGOSIDADE

30


RUGOSIDADE
Rugosidades são irregularidades micrométricas que se
formam na superfície da peça, durante o processo de
usinagem.

Na retificação, elas podem ser causadas por folgas nos
eixos, irregularidades no movimento da mesa,
desbalanceamento do rebolo e granulação do abrasivo, entre
outras causas.


RUGOSIDADE
a)usinada

b)retificada


RUGOSIDADE
Observe no quadro a relação entre rugosidade (Ra), granulação do abrasivo
e a profundidade de corte do rebolo.


RETIFICADORAS

RESUMO

34

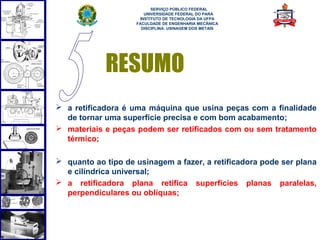

RESUMO
 a retificadora é uma máquina que usina peças com a finalidade
de tornar uma superfície precisa e com bom acabamento;
 materiais e peças podem ser retificados com ou sem tratamento
térmico;

 quanto ao tipo de usinagem a fazer, a retificadora pode ser plana
e cilíndrica universal;
 a retificadora plana retifica superfícies planas paralelas,
perpendiculares ou oblíquas;


RESUMO
 a retificadora plana pode ser tangencial de eixo horizontal e de
topo de eixo vertical;
 a retificadora cilíndrica universal retifica superfícies cilíndricas
externas e internas. Em alguns casos, retifica superfícies planas
com operação de faceamento;

 o rebolo é a parte central da retificadora. É uma ferramenta
abrasiva que gira em alta velocidade, em contato com a
superfície a ser retificada;
 o rebolo apresenta cinco elementos: abrasivo, granulação,
aglomerante, grau de dureza e estrutura;
 esses elementos devem ser levados em conta para a escolha
adequada do rebolo ao tipo de superfície a ser retificada.


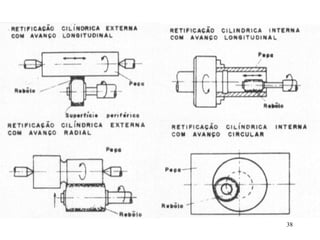

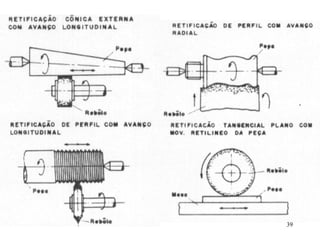

RETIFICADORAS

OPERAÇÕES DE
RETIFICAÇÃO
37


Bibliografias
• ABREU FILHO, Carlos. Tornearia Mecânica – Notas de
Aula, Belém, 2007.

• AGOSTINHO, Oswaldo Luis. VILELLa, Ronaldo Castro
(In Memoriam), BUTTON, Sérgio Tonini. Processos de
Fabricação e Planejamento de Processos. Universidade
Estadual de Campinas - Faculdade de Engenharia
Mecânica - Departamento de Engenharia de Fabricação -
Departamento de Engenharia de Materiais. Campinas, SP.
2004

• BRAGA, Paulo Sérgio Teles, CPM - Programa de
Certificação de Pessoal de Manutenção – Mecânica -
Processos de Fabricação, SENAI/CST, Vitória, ES. 1999.

• COSTA, Éder Silva & SANTOS, Denis Júnio. Processos
42
de Usinagem. CEFET-MG. Divinópolis, MG. março de 2006

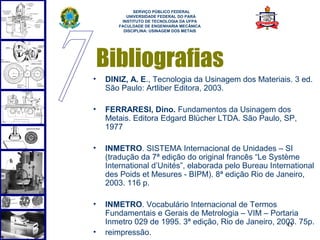

Bibliografias
• DINIZ, A. E., Tecnologia da Usinagem dos Materiais. 3 ed.
São Paulo: Artliber Editora, 2003.

• FERRARESI, Dino. Fundamentos da Usinagem dos
Metais. Editora Edgard Blücher LTDA. São Paulo, SP,
1977

• INMETRO. SISTEMA Internacional de Unidades – SI
(tradução da 7ª edição do original francês “Le Système
International d’Unités”, elaborada pelo Bureau International
des Poids et Mesures - BIPM). 8ª edição Rio de Janeiro,
2003. 116 p.

• INMETRO. Vocabulário Internacional de Termos
Fundamentais e Gerais de Metrologia – VIM – Portaria
Inmetro 029 de 1995. 3ª edição, Rio de Janeiro, 2003. 75p.
43
• reimpressão.

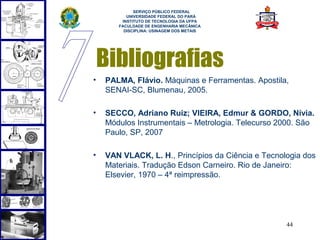

Bibliografias
• PALMA, Flávio. Máquinas e Ferramentas. Apostila,
SENAI-SC, Blumenau, 2005.

• SECCO, Adriano Ruiz; VIEIRA, Edmur & GORDO, Nívia.
Módulos Instrumentais – Metrologia. Telecurso 2000. São
Paulo, SP, 2007

• VAN VLACK, L. H., Princípios da Ciência e Tecnologia dos
Materiais. Tradução Edson Carneiro. Rio de Janeiro:
Elsevier, 1970 – 4ª reimpressão.

44
