04 -cavacos
O documento discute os tipos básicos de cavacos formados durante o processo de usinagem dos metais, incluindo cavacos contínuos, lamelares e arrancados ou cisalhados. Define cada tipo, descreve suas características e condições de formação.
Mais conteúdo relacionado
04 -cavacos
- 1.

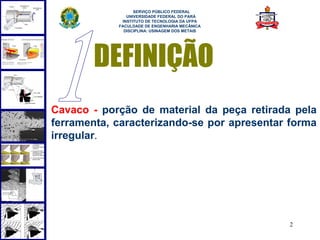

- 2.

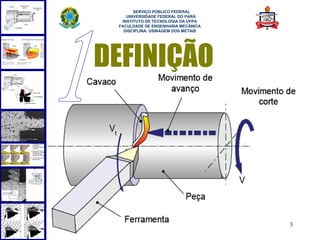

- 3.
- 4.
- 5.

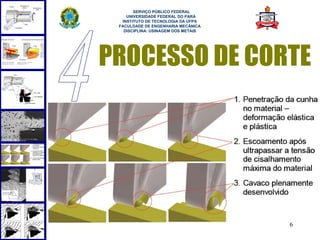

- 6.

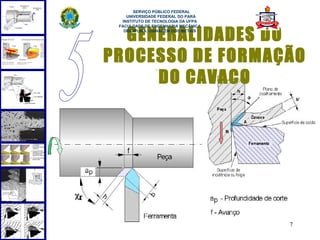

- 7.
- 8. SERVIÇO PÚBLICO FEDERAL UNIVERSIDADE FEDERAL DO PARÁ INSTITUTO DE TECNOLOGIA DA UFPA FACULDADE DE ENGENHARIA MECÂNICA DISCIPLINA: USINAGEM DOS METAIS DENOMINAÇÕES PARA A FORMAÇÃO DOS CAVACOS Onde: α = ângulo de incidência β = ângulo de cunha γ = ângulo de saída h = espessura de usinagem (antes da retirada do cavaco) hch = espessura de corte (depois da retirada do cavaco) λ = Fator de Recalque 8

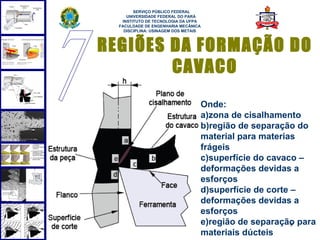

- 9. SERVIÇO PÚBLICO FEDERAL UNIVERSIDADE FEDERAL DO PARÁ INSTITUTO DE TECNOLOGIA DA UFPA FACULDADE DE ENGENHARIA MECÂNICA DISCIPLINA: USINAGEM DOS METAIS REGIÕES DA FORMAÇÃO DO CAVACO Onde: a)zona de cisalhamento b)região de separação do material para materias frágeis c)superfície do cavaco – deformações devidas a esforços d)superfície de corte – deformações devidas a esforços e)região de separação para 9 materiais dúcteis

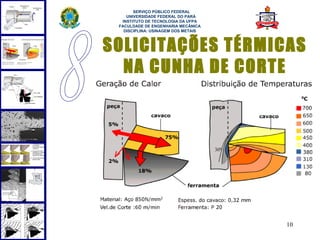

- 10.

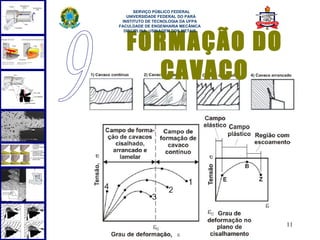

- 11.

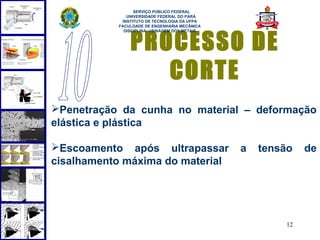

- 12. SERVIÇO PÚBLICO FEDERAL UNIVERSIDADE FEDERAL DO PARÁ INSTITUTO DE TECNOLOGIA DA UFPA FACULDADE DE ENGENHARIA MECÂNICA PROCESSO DE DISCIPLINA: USINAGEM DOS METAIS CORTE Penetração da cunha no material – deformação elástica e plástica Escoamento após ultrapassar a tensão de cisalhamento máxima do material 12

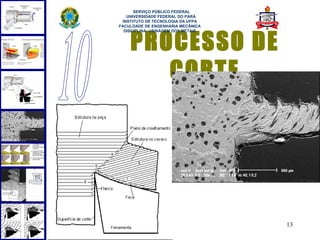

- 13.

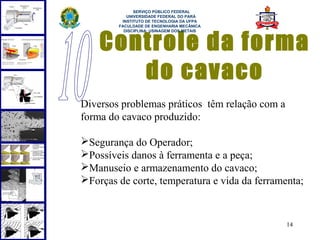

- 14. SERVIÇO PÚBLICO FEDERAL UNIVERSIDADE FEDERAL DO PARÁ INSTITUTO DE TECNOLOGIA DA UFPA FACULDADE DE ENGENHARIA MECÂNICA Controle da forma DISCIPLINA: USINAGEM DOS METAIS do cavaco Diversos problemas práticos têm relação com a forma do cavaco produzido: Segurança do Operador; Possíveis danos à ferramenta e a peça; Manuseio e armazenamento do cavaco; Forças de corte, temperatura e vida da ferramenta; 14

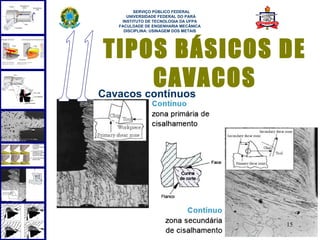

- 15.

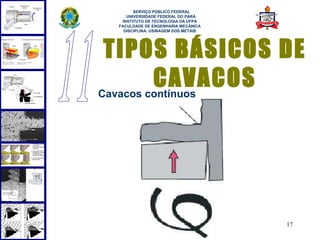

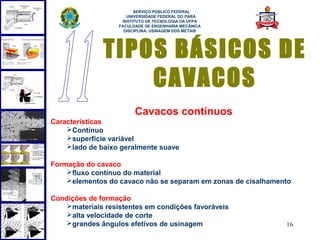

- 16. SERVIÇO PÚBLICO FEDERAL UNIVERSIDADE FEDERAL DO PARÁ INSTITUTO DE TECNOLOGIA DA UFPA FACULDADE DE ENGENHARIA MECÂNICA DISCIPLINA: USINAGEM DOS METAIS TIPOS BÁSICOS DE CAVACOS Cavacos contínuos Características Contínuo superfície variável lado de baixo geralmente suave Formação do cavaco fluxo contínuo do material elementos do cavaco não se separam em zonas de cisalhamento Condições de formação materiais resistentes em condições favoráveis alta velocidade de corte grandes ângulos efetivos de usinagem 16
- 17.

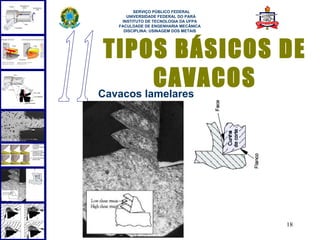

- 18.

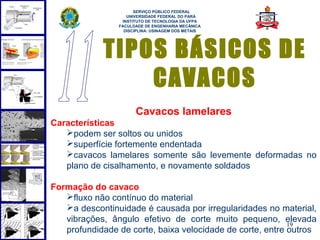

- 19. SERVIÇO PÚBLICO FEDERAL UNIVERSIDADE FEDERAL DO PARÁ INSTITUTO DE TECNOLOGIA DA UFPA FACULDADE DE ENGENHARIA MECÂNICA DISCIPLINA: USINAGEM DOS METAIS TIPOS BÁSICOS DE CAVACOS Cavacos lamelares Características podem ser soltos ou unidos superfície fortemente endentada cavacos lamelares somente são levemente deformadas no plano de cisalhamento, e novamente soldados Formação do cavaco fluxo não contínuo do material a descontinuidade é causada por irregularidades no material, vibrações, ângulo efetivo de corte muito pequeno, elevada 19 profundidade de corte, baixa velocidade de corte, entre outros

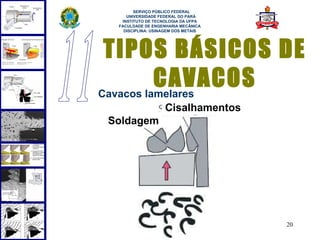

- 20.

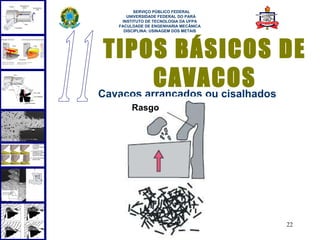

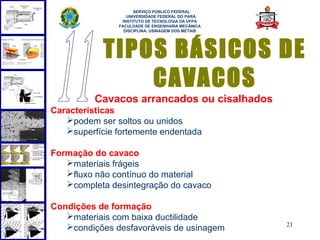

- 21. SERVIÇO PÚBLICO FEDERAL UNIVERSIDADE FEDERAL DO PARÁ INSTITUTO DE TECNOLOGIA DA UFPA FACULDADE DE ENGENHARIA MECÂNICA DISCIPLINA: USINAGEM DOS METAIS TIPOS BÁSICOS DE CAVACOS Cavacos arrancados ou cisalhados Características podem ser soltos ou unidos superfície fortemente endentada Formação do cavaco materiais frágeis fluxo não contínuo do material completa desintegração do cavaco Condições de formação materiais com baixa ductilidade 21 condições desfavoráveis de usinagem
- 22.
- 23.

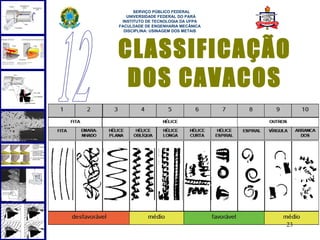

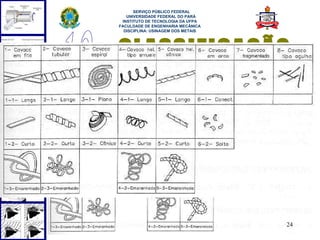

- 24.

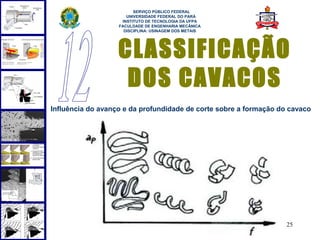

- 25.
- 26. SERVIÇO PÚBLICO FEDERAL UNIVERSIDADE FEDERAL DO PARÁ GUME INSTITUTO DE TECNOLOGIA DA UFPA FACULDADE DE ENGENHARIA MECÂNICA DISCIPLINA: USINAGEM DOS METAIS POSTIÇO Adesão de material sobre a face da ferramenta Material da peça altamente encruado que caldeia na face da ferramenta e assume a função de corte 26

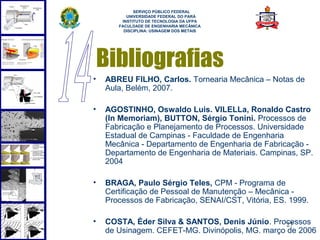

- 27. SERVIÇO PÚBLICO FEDERAL UNIVERSIDADE FEDERAL DO PARÁ INSTITUTO DE TECNOLOGIA DA UFPA FACULDADE DE ENGENHARIA MECÂNICA DISCIPLINA: USINAGEM DOS METAIS Bibliografias • ABREU FILHO, Carlos. Tornearia Mecânica – Notas de Aula, Belém, 2007. • AGOSTINHO, Oswaldo Luis. VILELLa, Ronaldo Castro (In Memoriam), BUTTON, Sérgio Tonini. Processos de Fabricação e Planejamento de Processos. Universidade Estadual de Campinas - Faculdade de Engenharia Mecânica - Departamento de Engenharia de Fabricação - Departamento de Engenharia de Materiais. Campinas, SP. 2004 • BRAGA, Paulo Sérgio Teles, CPM - Programa de Certificação de Pessoal de Manutenção – Mecânica - Processos de Fabricação, SENAI/CST, Vitória, ES. 1999. • COSTA, Éder Silva & SANTOS, Denis Júnio. Processos 27 de Usinagem. CEFET-MG. Divinópolis, MG. março de 2006
- 28. SERVIÇO PÚBLICO FEDERAL UNIVERSIDADE FEDERAL DO PARÁ INSTITUTO DE TECNOLOGIA DA UFPA FACULDADE DE ENGENHARIA MECÂNICA DISCIPLINA: USINAGEM DOS METAIS Bibliografias • DINIZ, A. E., Tecnologia da Usinagem dos Materiais. 3 ed. São Paulo: Artliber Editora, 2003. • FERRARESI, Dino. Fundamentos da Usinagem dos Metais. Editora Edgard Blücher LTDA. São Paulo, SP, 1977 • INMETRO. SISTEMA Internacional de Unidades – SI (tradução da 7ª edição do original francês “Le Système International d’Unités”, elaborada pelo Bureau International des Poids et Mesures - BIPM). 8ª edição Rio de Janeiro, 2003. 116 p. • INMETRO. Vocabulário Internacional de Termos Fundamentais e Gerais de Metrologia – VIM – Portaria Inmetro 029 de 1995. 3ª edição, Rio de Janeiro, 2003. 75p. 28 • reimpressão.

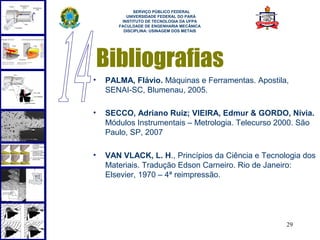

- 29. SERVIÇO PÚBLICO FEDERAL UNIVERSIDADE FEDERAL DO PARÁ INSTITUTO DE TECNOLOGIA DA UFPA FACULDADE DE ENGENHARIA MECÂNICA DISCIPLINA: USINAGEM DOS METAIS Bibliografias • PALMA, Flávio. Máquinas e Ferramentas. Apostila, SENAI-SC, Blumenau, 2005. • SECCO, Adriano Ruiz; VIEIRA, Edmur & GORDO, Nívia. Módulos Instrumentais – Metrologia. Telecurso 2000. São Paulo, SP, 2007 • VAN VLACK, L. H., Princípios da Ciência e Tecnologia dos Materiais. Tradução Edson Carneiro. Rio de Janeiro: Elsevier, 1970 – 4ª reimpressão. 29
