O processo de fundição consiste em despejar metal líquido em um molde para formar peças de geometria complexa de forma econômica. Os principais tipos de processo são fundição em areia verde (molde descartável), molde permanente de metais e injeção (molde metálico e pressão). As etapas incluem aquecimento do metal, enchimento do molde e resfriamento da peça fundida.

1. Fundição http://www.cimm.com.br/primitus/didacticmaterial/IndexAction.do

2. PROCESSO DE FUNDIÇÃO consiste em vazar (despejar) metal líquido num molde contendo uma cavidade na geometria desejada para a peça final. Classificados por: pelo tipo de molde Tipo de modelo Força ou pressão usada par preencher o molde com o metal líquido.

3. Características O processo de fundição permite obter, de modo econômico , peças de geometria complexa , sua principal vantagem em relação a outros processos.

4. REPRESENTAÇÃO ESQUEMÁTICA DA FUNDIÇÃO EM MOLDE DE AREIA

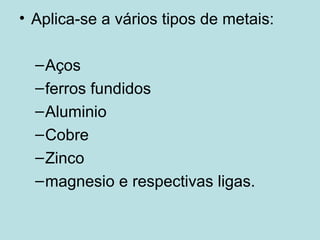

5. Aplica-se a vários tipos de metais: Aços ferros fundidos Aluminio Cobre Zinco magnesio e respectivas ligas.

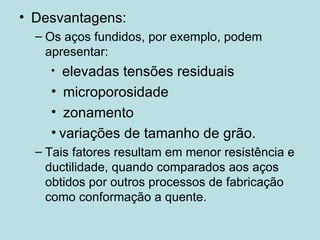

6. Desvantagens: Os aços fundidos, por exemplo, podem apresentar: elevadas tensões residuais microporosidade zonamento variações de tamanho de grão. Tais fatores resultam em menor resistência e ductilidade, quando comparados aos aços obtidos por outros processos de fabricação como conformação a quente.

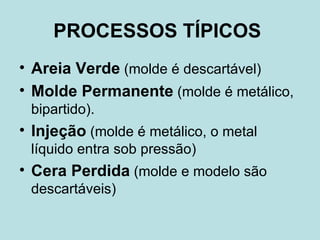

7. PROCESSOS TÍPICOS Areia Verde (molde é descartável) Molde Permanente (molde é metálico, bipartido). Injeção (molde é metálico, o metal líquido entra sob pressão) Cera Perdida (molde e modelo são descartáveis)

8. PROCESSOS TÍPICOS

9. ETAPAS DO PROCESSO DE FUNDIÇÃO

10. PASSOS DE FUNDIÇÃO EM MOLDE DE AREIA DE UMA PEÇA CILÍNDRICA COM FURO PASSANTE

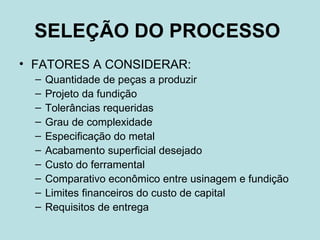

11. SELEÇÃO DO PROCESSO FATORES A CONSIDERAR: Quantidade de peças a produzir Projeto da fundição Tolerâncias requeridas Grau de complexidade Especificação do metal Acabamento superficial desejado Custo do ferramental Comparativo econômico entre usinagem e fundição Limites financeiros do custo de capital Requisitos de entrega

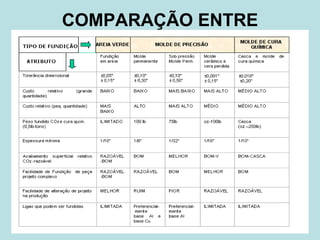

12. COMPARAÇÃO ENTRE PROCESSOS

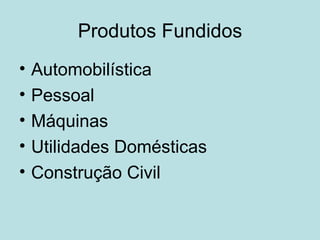

13. Produtos Fundidos Automobilística Pessoal Máquinas Utilidades Domésticas Construção Civil

14. Automobilística Blocos de Motor Cabeçotes Alma de Volantes

15. Pessoal Jóias Chaveiros Aviamentos Fivelas

16. Máquinas Bases e carenagens Tampas de Motor Elétrico Chassis Morsas

17. Utilidades Domésticas Panelas (ferro grossas) Colher para Sorvete Porta Panelas

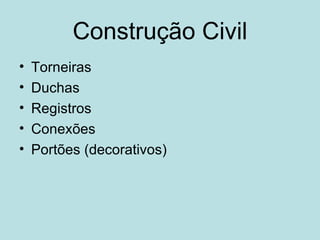

18. Construção Civil Torneiras Duchas Registros Conexões Portões (decorativos)
