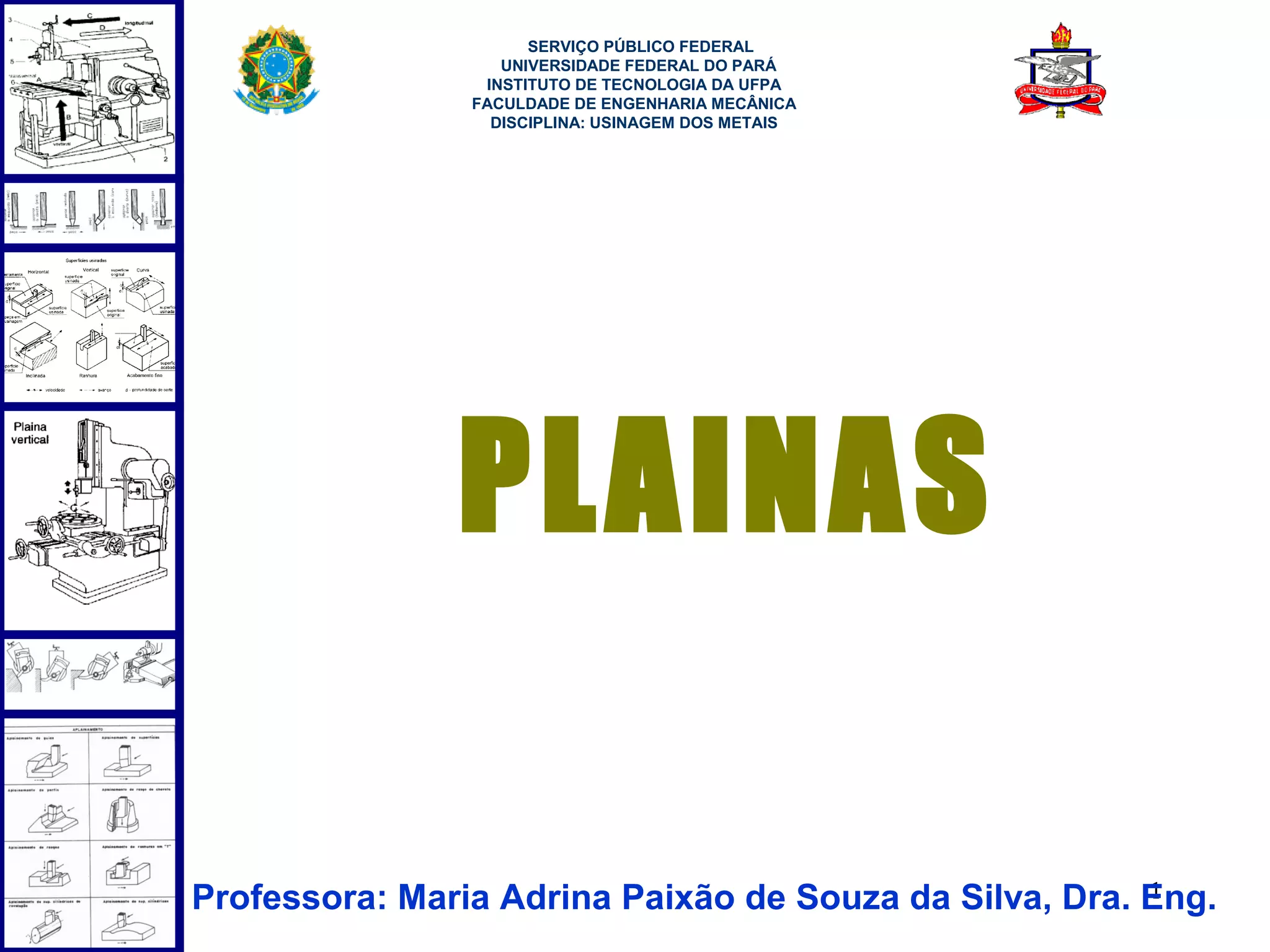

1. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS
PLAINAS
1
Professora: Maria Adrina Paixão de Souza da Silva, Dra. Eng.
2. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS
PLAINAS

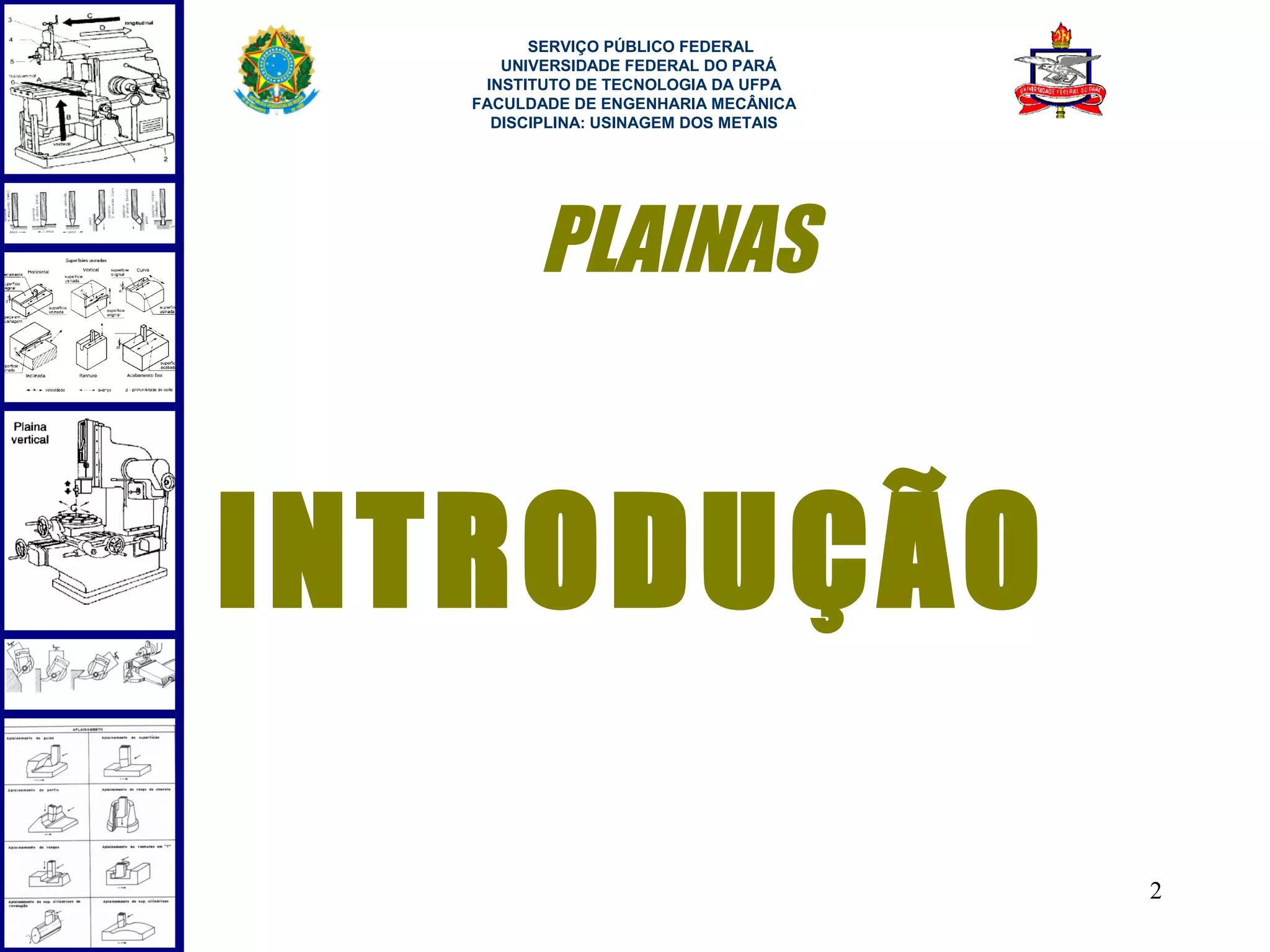

INTRODUÇÃO
2

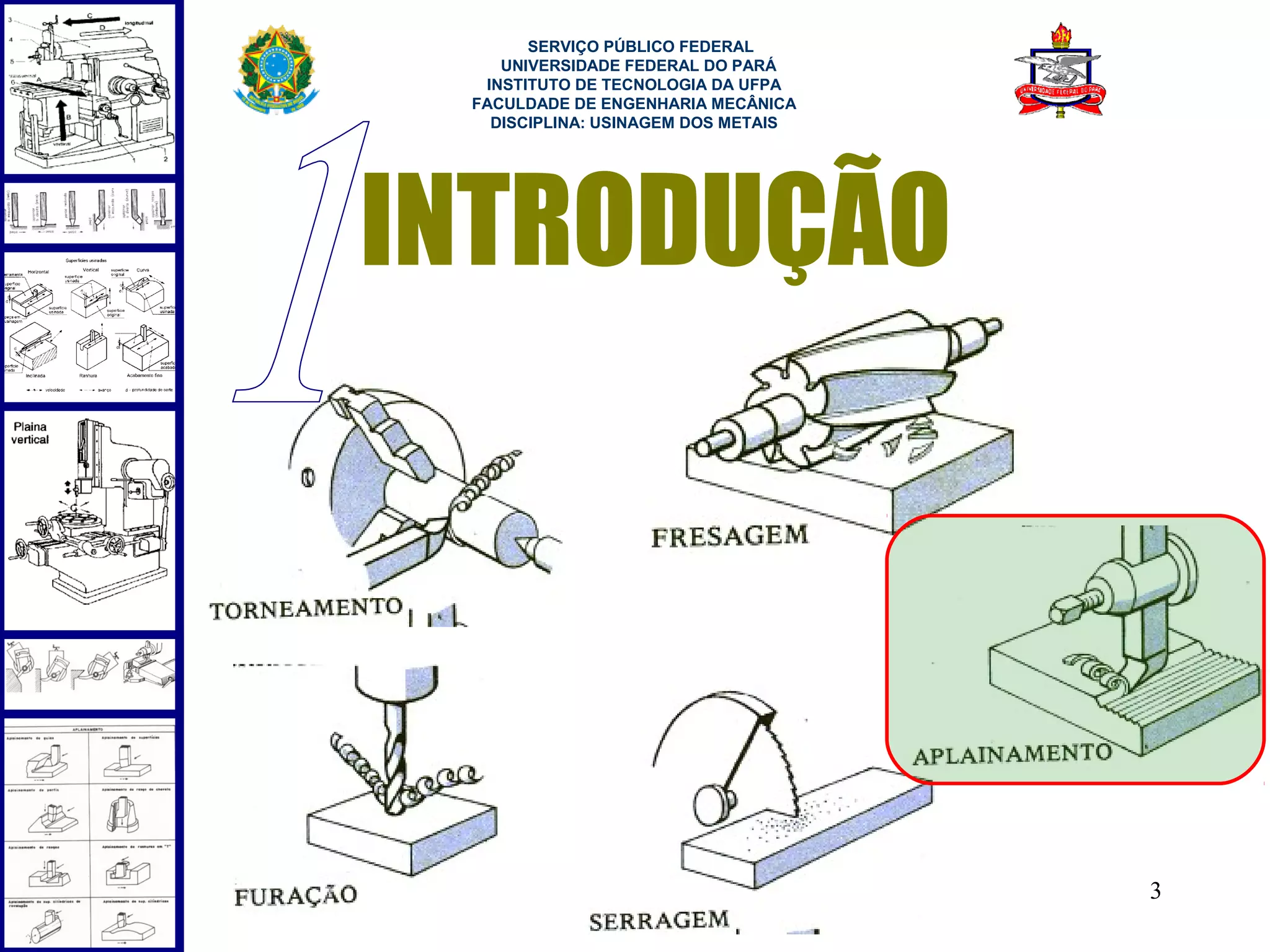

3. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS
INTRODUÇÃO
3

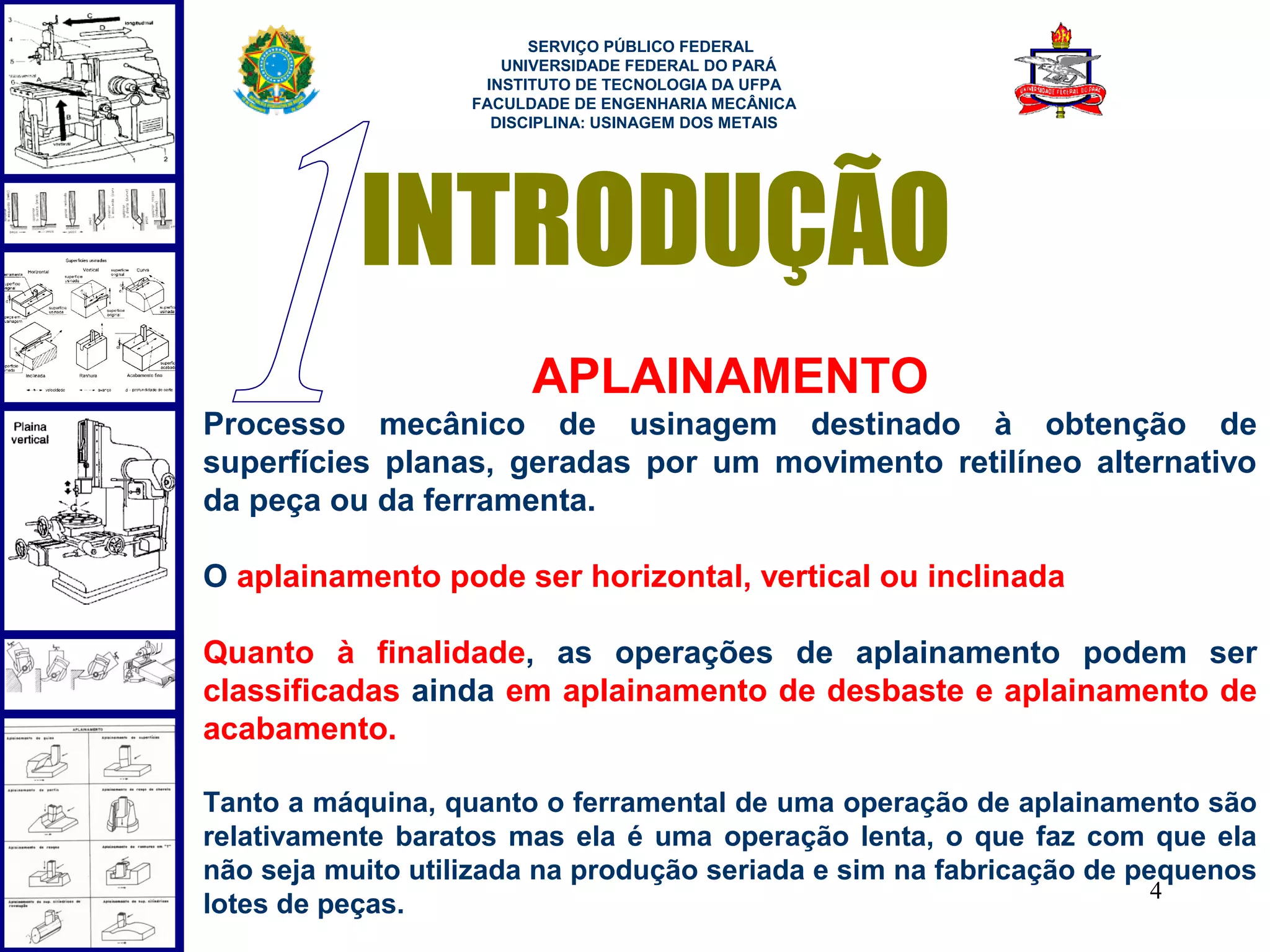

4. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS
INTRODUÇÃO
APLAINAMENTO
Processo mecânico de usinagem destinado à obtenção de
superfícies planas, geradas por um movimento retilíneo alternativo
da peça ou da ferramenta.

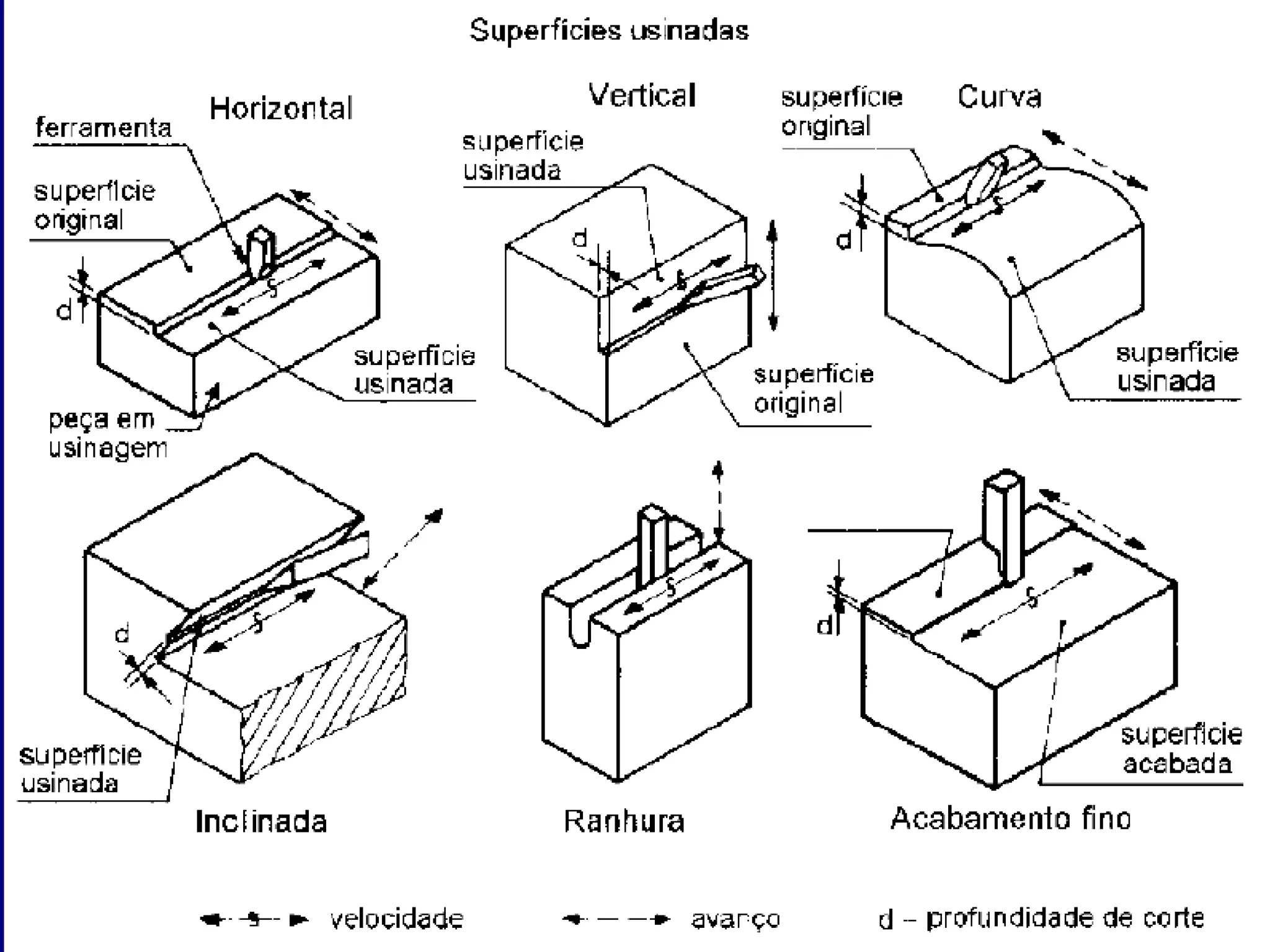

O aplainamento pode ser horizontal, vertical ou inclinada
Quanto à finalidade, as operações de aplainamento podem ser
classificadas ainda em aplainamento de desbaste e aplainamento de
acabamento.
Tanto a máquina, quanto o ferramental de uma operação de aplainamento são
relativamente baratos mas ela é uma operação lenta, o que faz com que ela
não seja muito utilizada na produção seriada e sim na fabricação de pequenos
4
lotes de peças.
5. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS

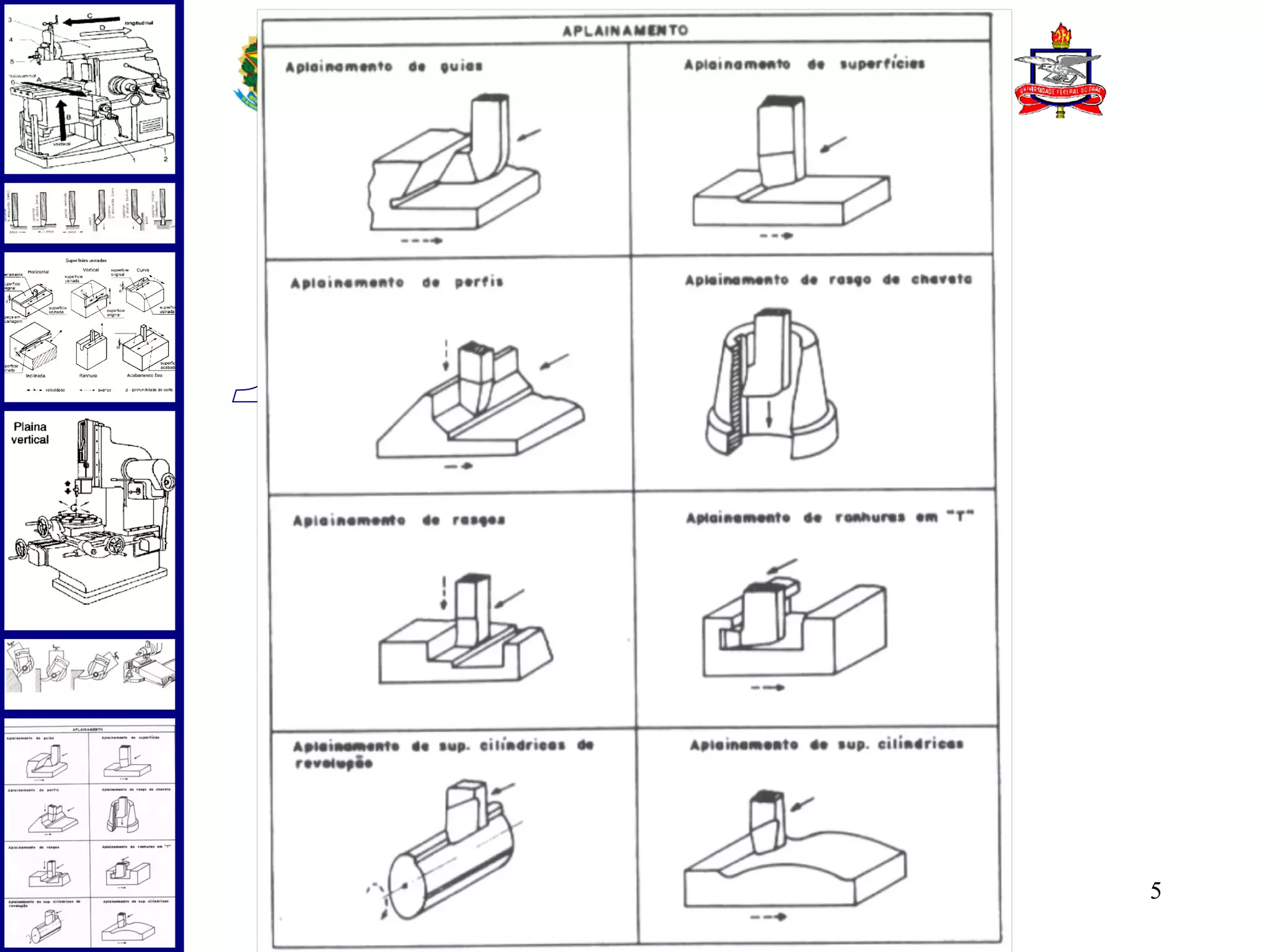

INTRODUÇÃO
5

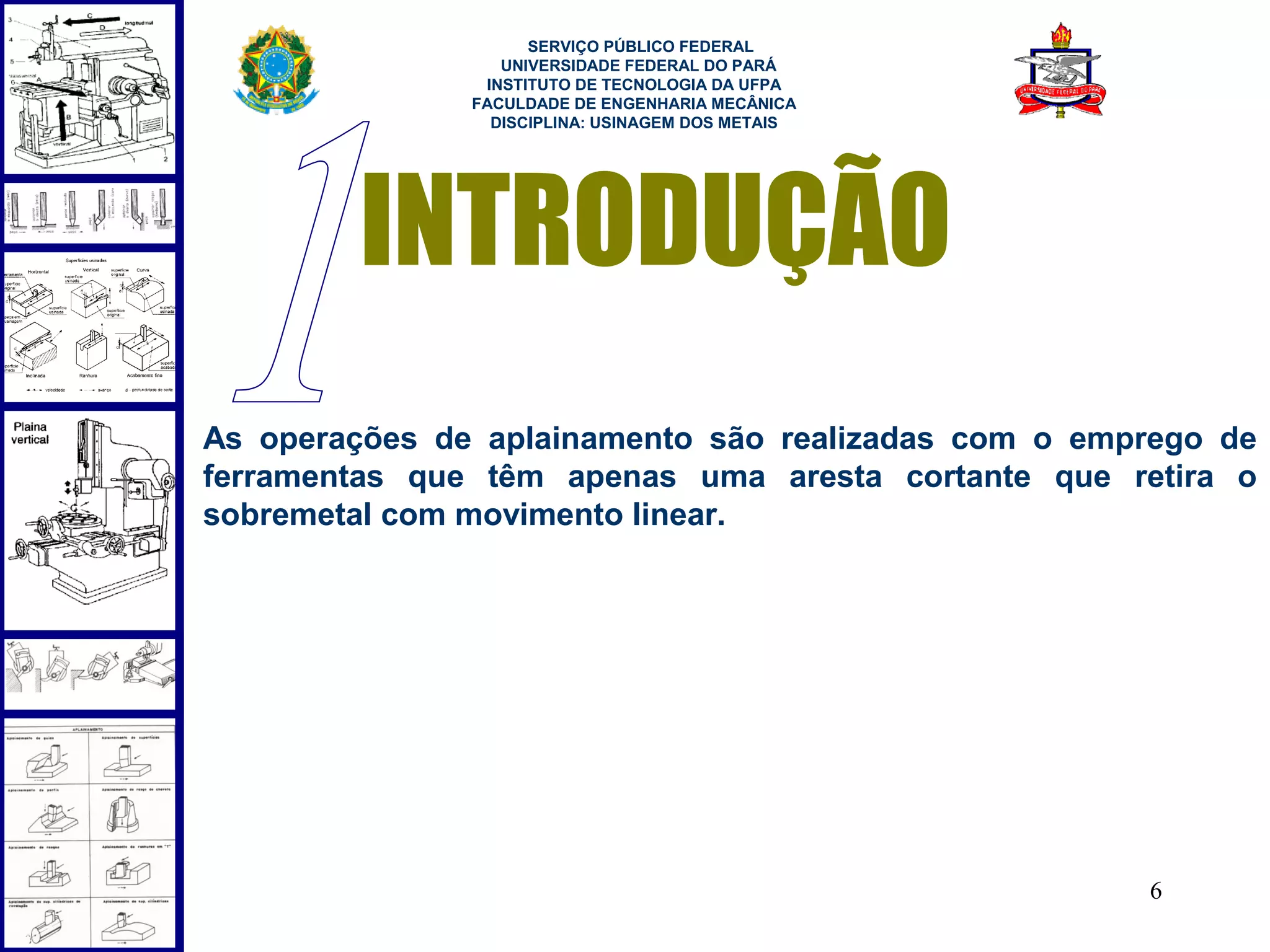

6. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS
INTRODUÇÃO
As operações de aplainamento são realizadas com o emprego de
ferramentas que têm apenas uma aresta cortante que retira o
sobremetal com movimento linear.
6
7. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS
INTRODUÇÃO
7

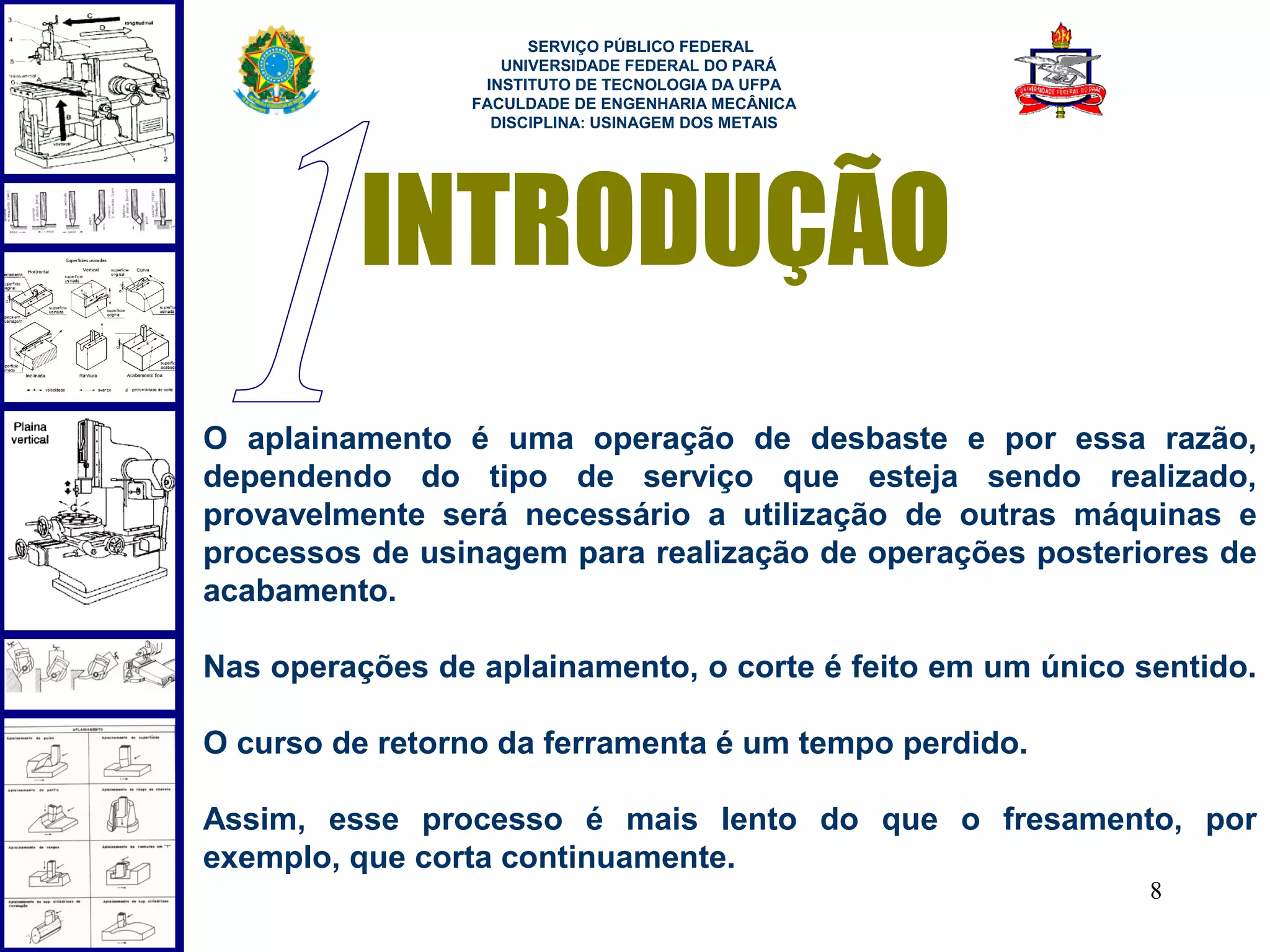

8. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS
INTRODUÇÃO
O aplainamento é uma operação de desbaste e por essa razão,
dependendo do tipo de serviço que esteja sendo realizado,
provavelmente será necessário a utilização de outras máquinas e
processos de usinagem para realização de operações posteriores de
acabamento.
Nas operações de aplainamento, o corte é feito em um único sentido.
O curso de retorno da ferramenta é um tempo perdido.
Assim, esse processo é mais lento do que o fresamento, por
exemplo, que corta continuamente.
8

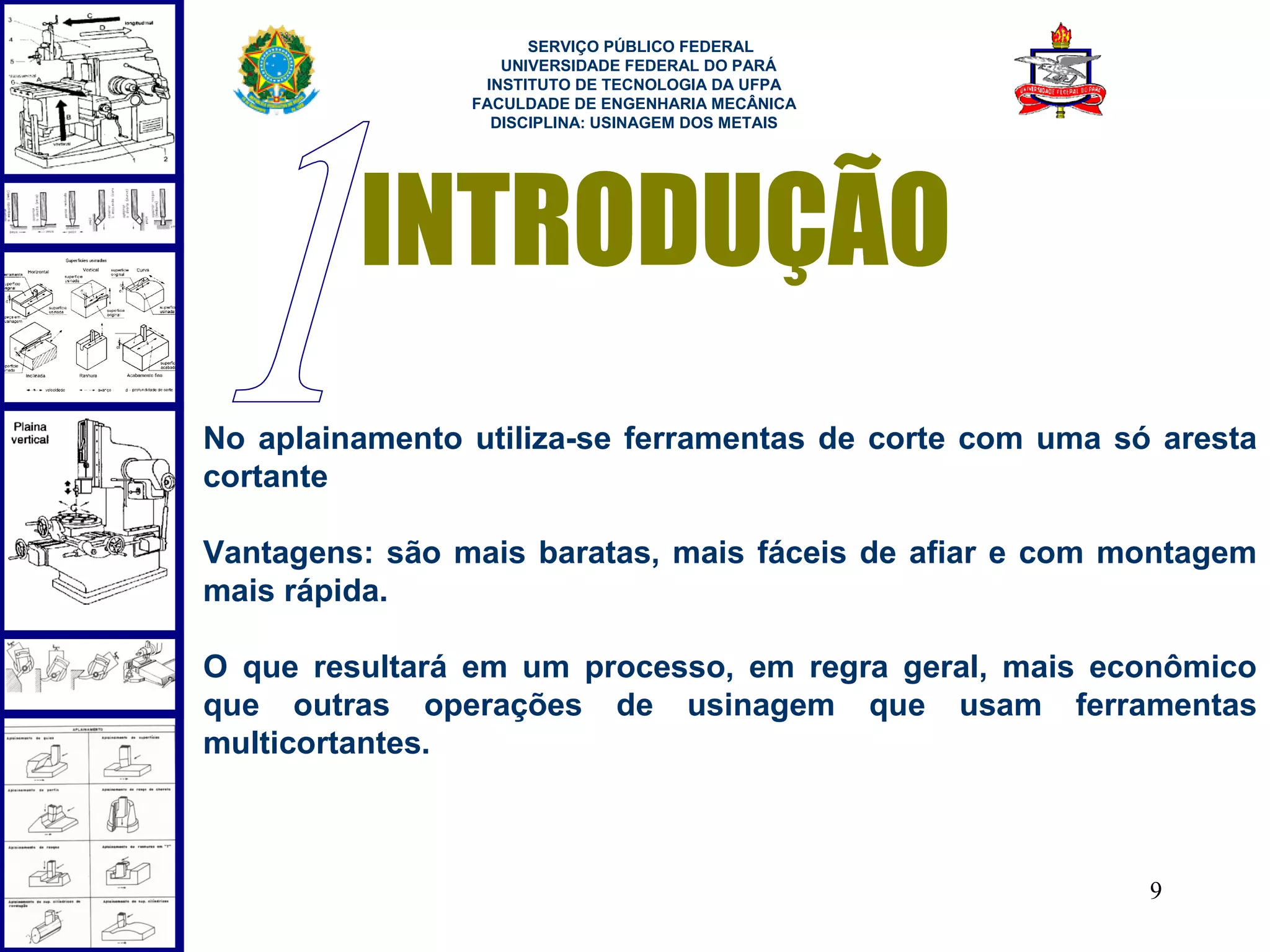

9. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS
INTRODUÇÃO
No aplainamento utiliza-se ferramentas de corte com uma só aresta
cortante
Vantagens: são mais baratas, mais fáceis de afiar e com montagem
mais rápida.
O que resultará em um processo, em regra geral, mais econômico
que outras operações de usinagem que usam ferramentas
multicortantes.
9

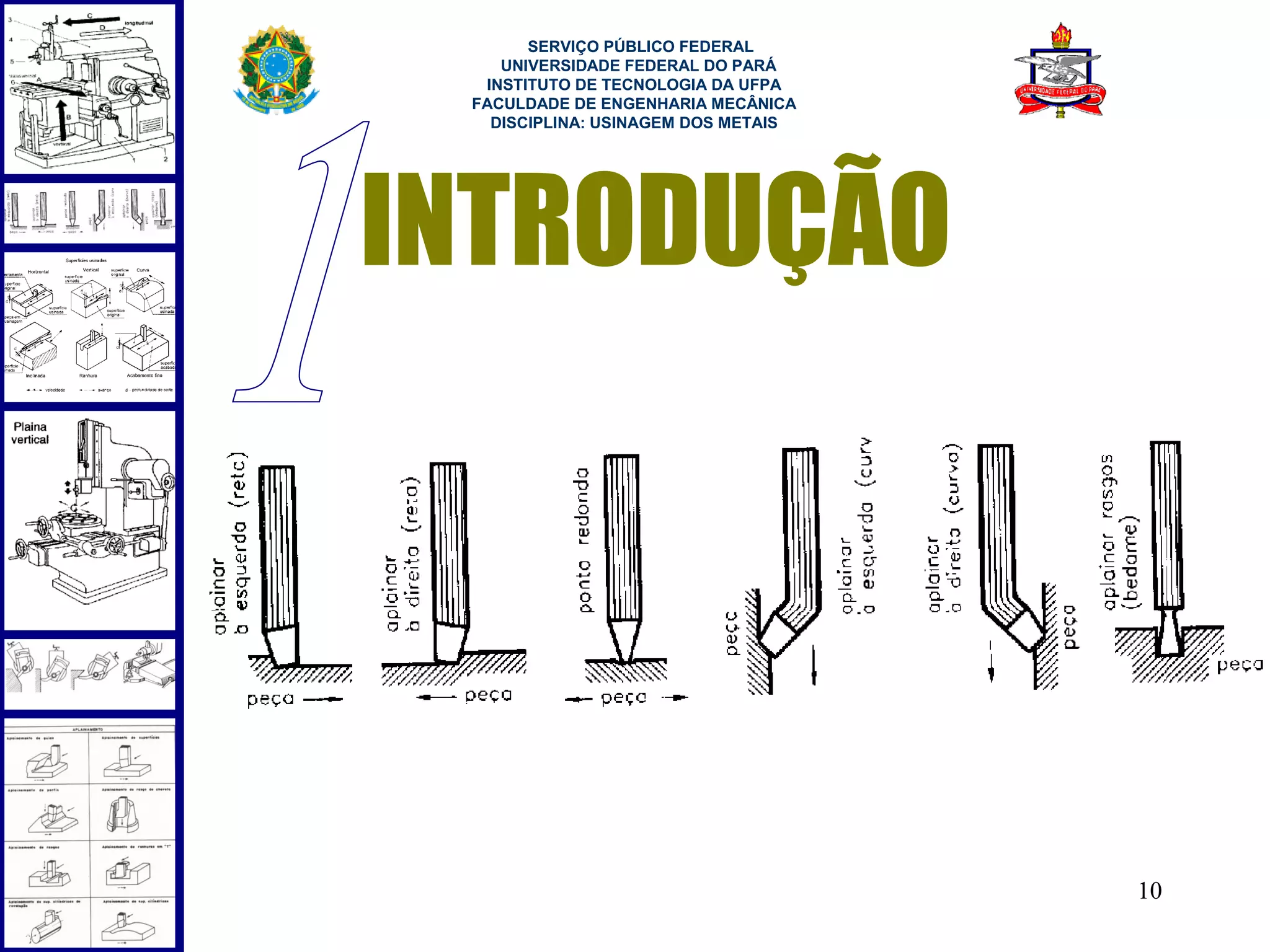

10. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS
INTRODUÇÃO
10

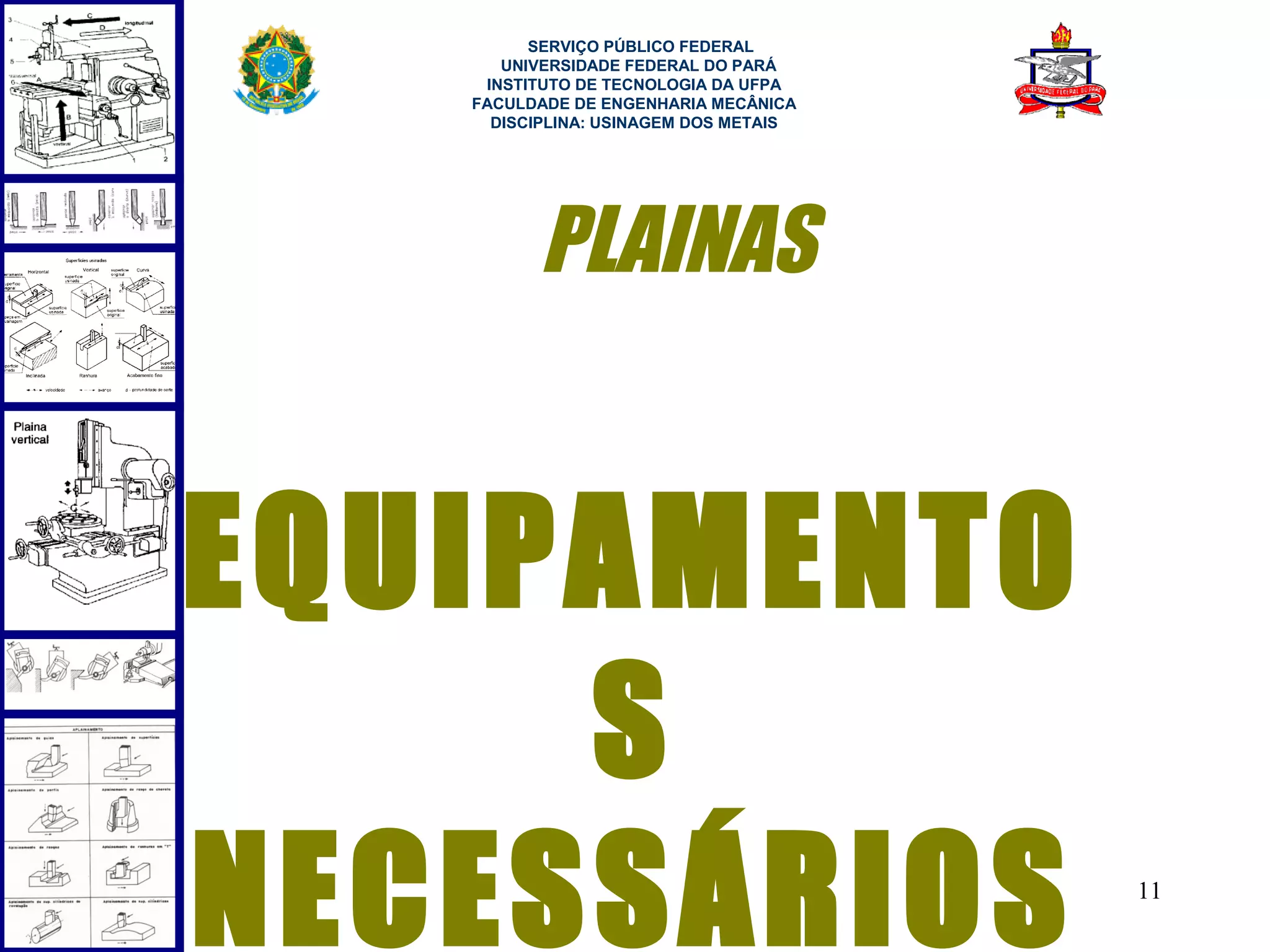

11. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS
PLAINAS
EQUIPAMENTO
S
NECESSÁRIOS 11
12. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS

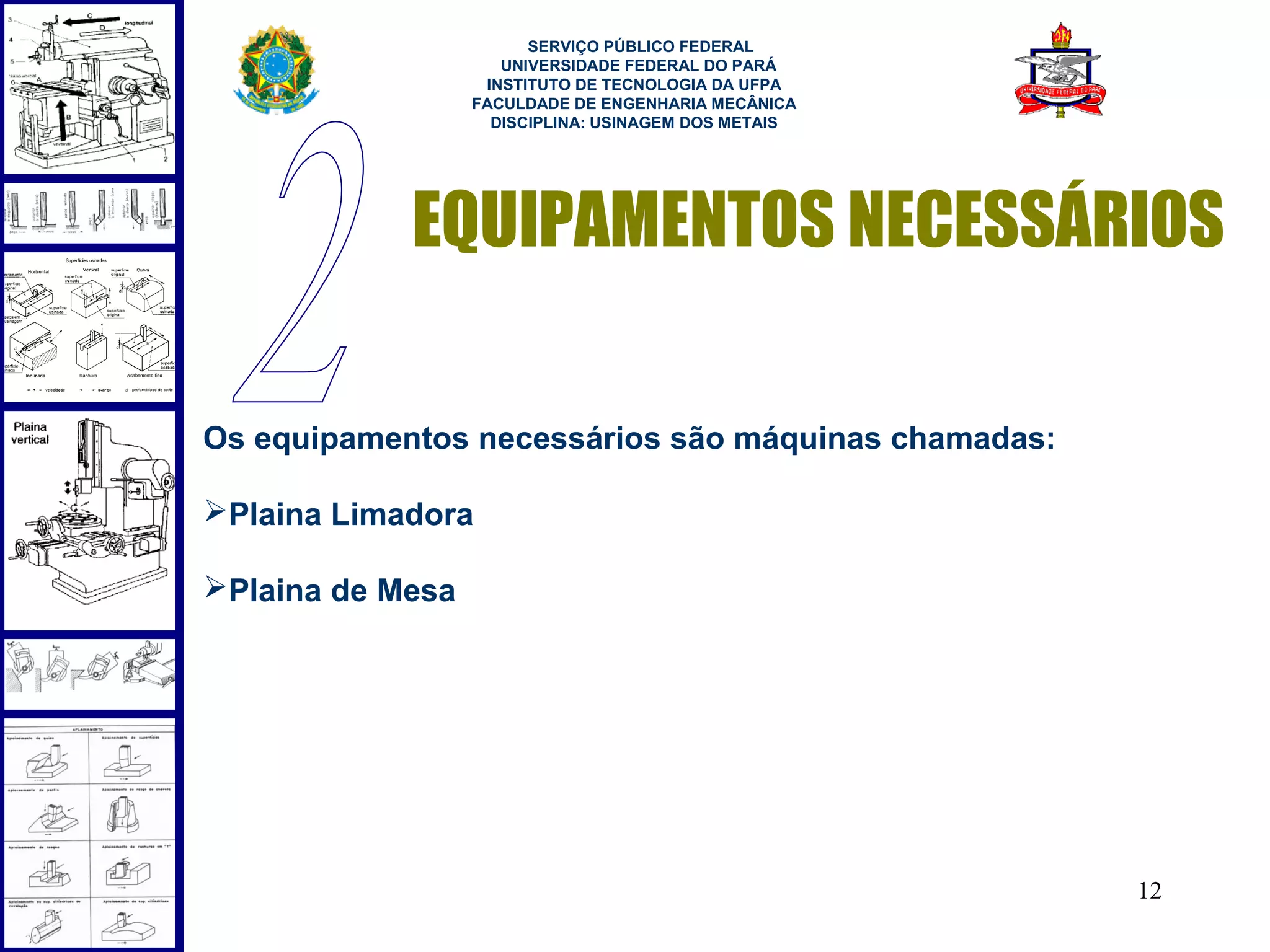

EQUIPAMENTOS NECESSÁRIOS
Os equipamentos necessários são máquinas chamadas:
Plaina Limadora
Plaina de Mesa
12

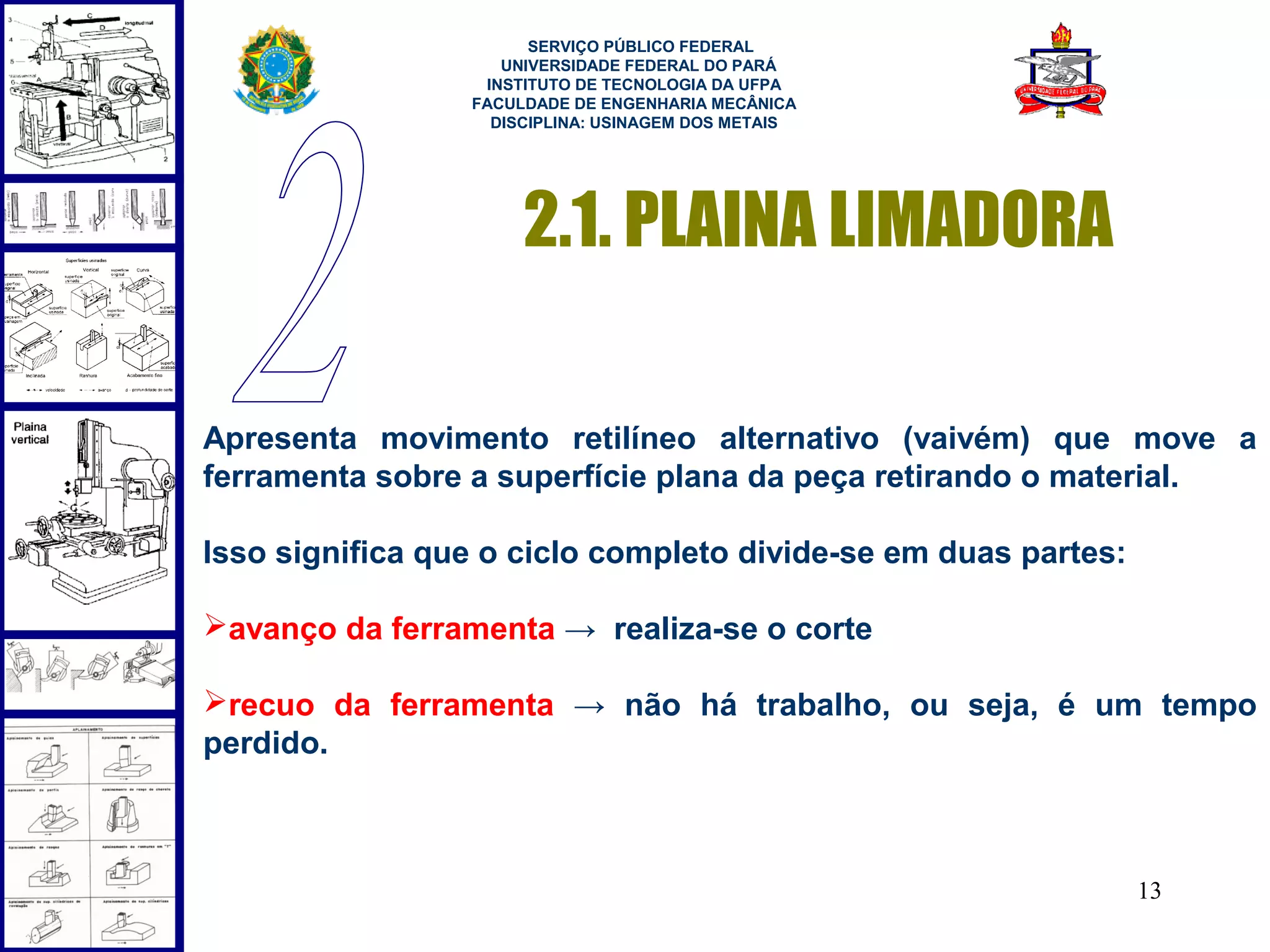

13. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS
2.1. PLAINA LIMADORA
Apresenta movimento retilíneo alternativo (vaivém) que move a
ferramenta sobre a superfície plana da peça retirando o material.
Isso significa que o ciclo completo divide-se em duas partes:
avanço da ferramenta → realiza-se o corte
recuo da ferramenta → não há trabalho, ou seja, é um tempo
perdido.
13
14. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS
2.1. PLAINA LIMADORA
14

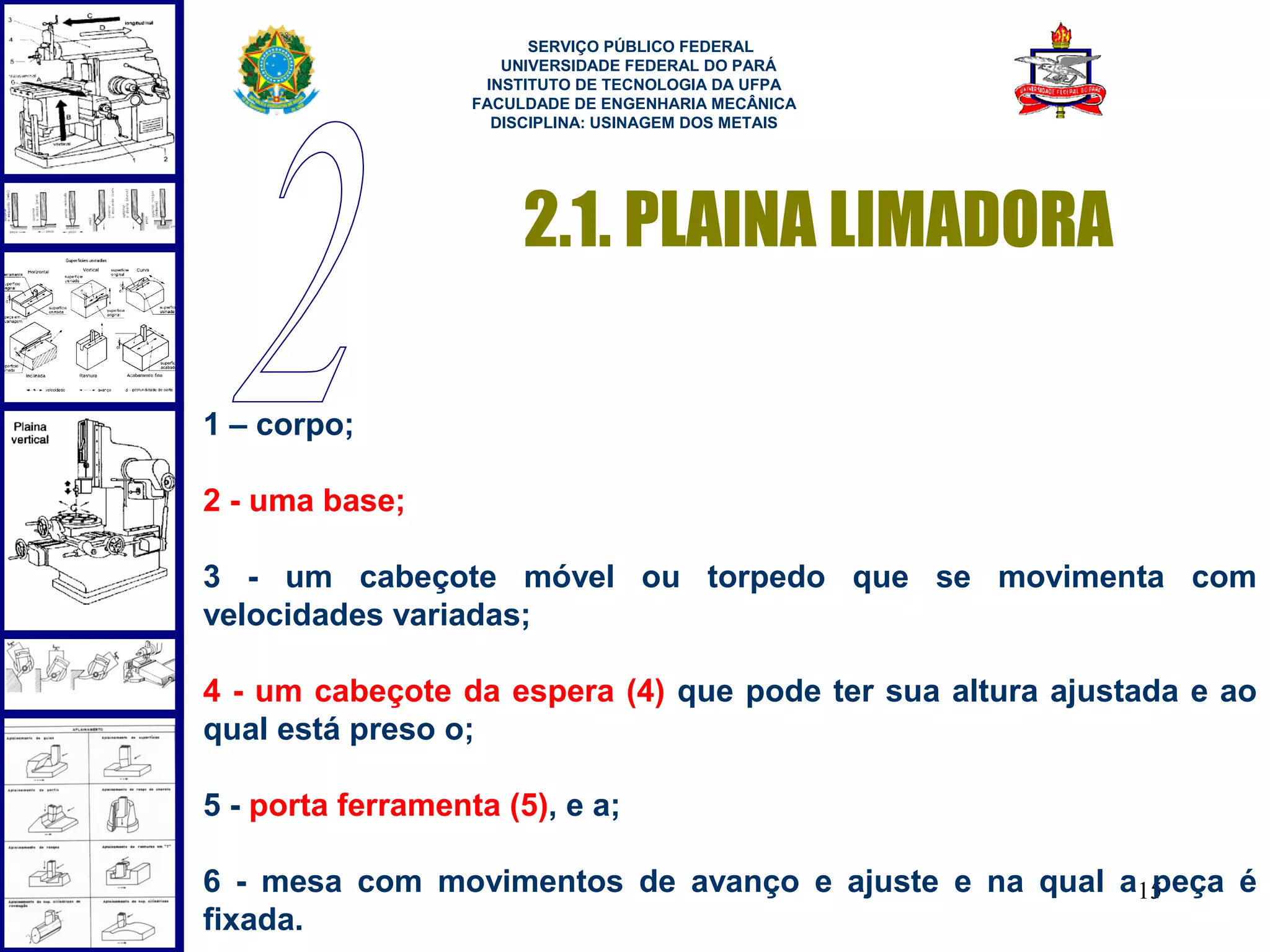

15. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS

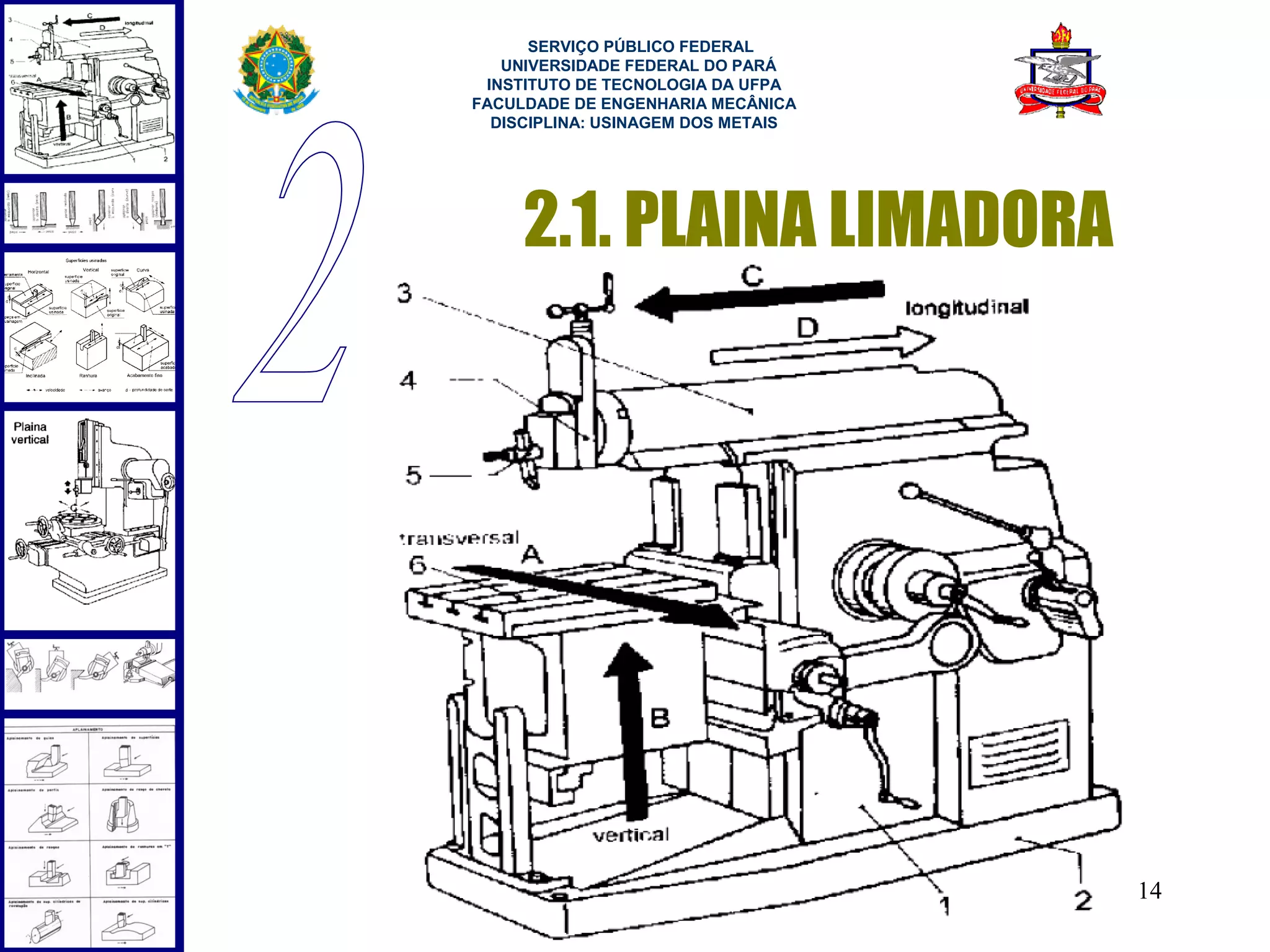

2.1. PLAINA LIMADORA
1 – corpo;
2 - uma base;
3 - um cabeçote móvel ou torpedo que se movimenta com
velocidades variadas;
4 - um cabeçote da espera (4) que pode ter sua altura ajustada e ao
qual está preso o;
5 - porta ferramenta (5), e a;
6 - mesa com movimentos de avanço e ajuste e na qual a15
peça é
fixada.

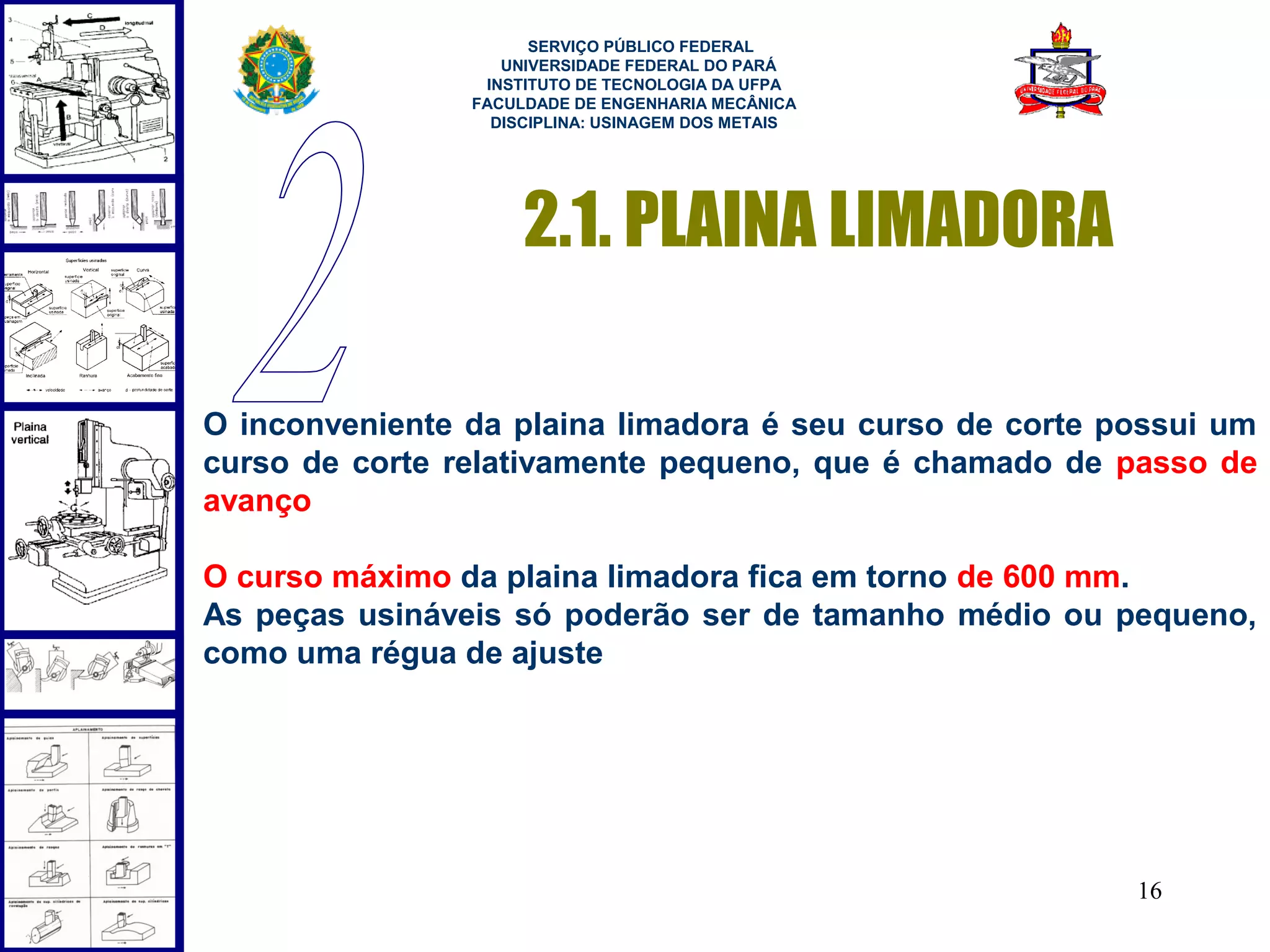

16. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS
2.1. PLAINA LIMADORA
O inconveniente da plaina limadora é seu curso de corte possui um
curso de corte relativamente pequeno, que é chamado de passo de
avanço
O curso máximo da plaina limadora fica em torno de 600 mm.
As peças usináveis só poderão ser de tamanho médio ou pequeno,
como uma régua de ajuste
16

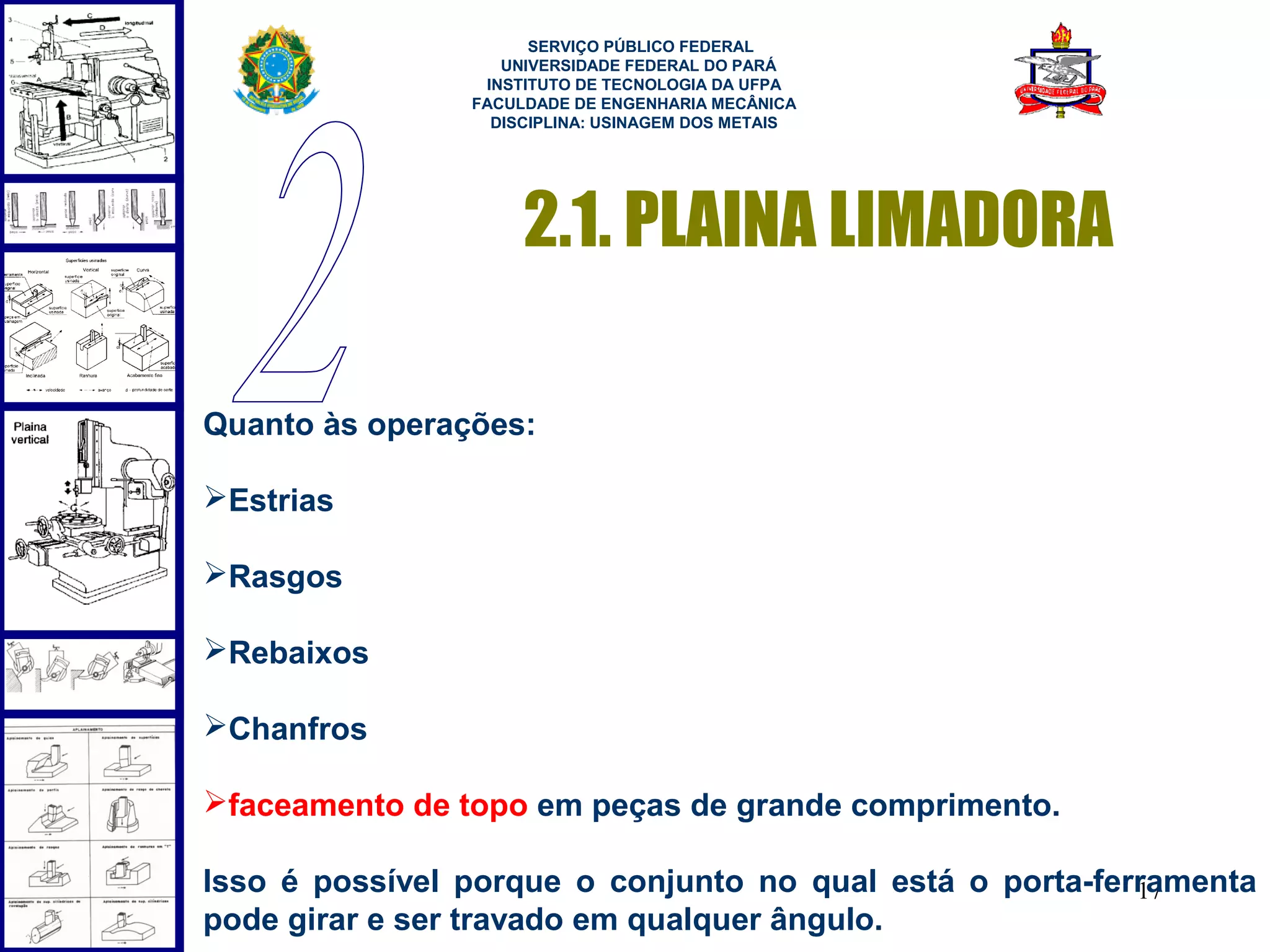

17. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS
2.1. PLAINA LIMADORA
Quanto às operações:
Estrias
Rasgos
Rebaixos
Chanfros
faceamento de topo em peças de grande comprimento.
Isso é possível porque o conjunto no qual está o porta-ferramenta
17
pode girar e ser travado em qualquer ângulo.
18. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS
2.1. PLAINA LIMADORA

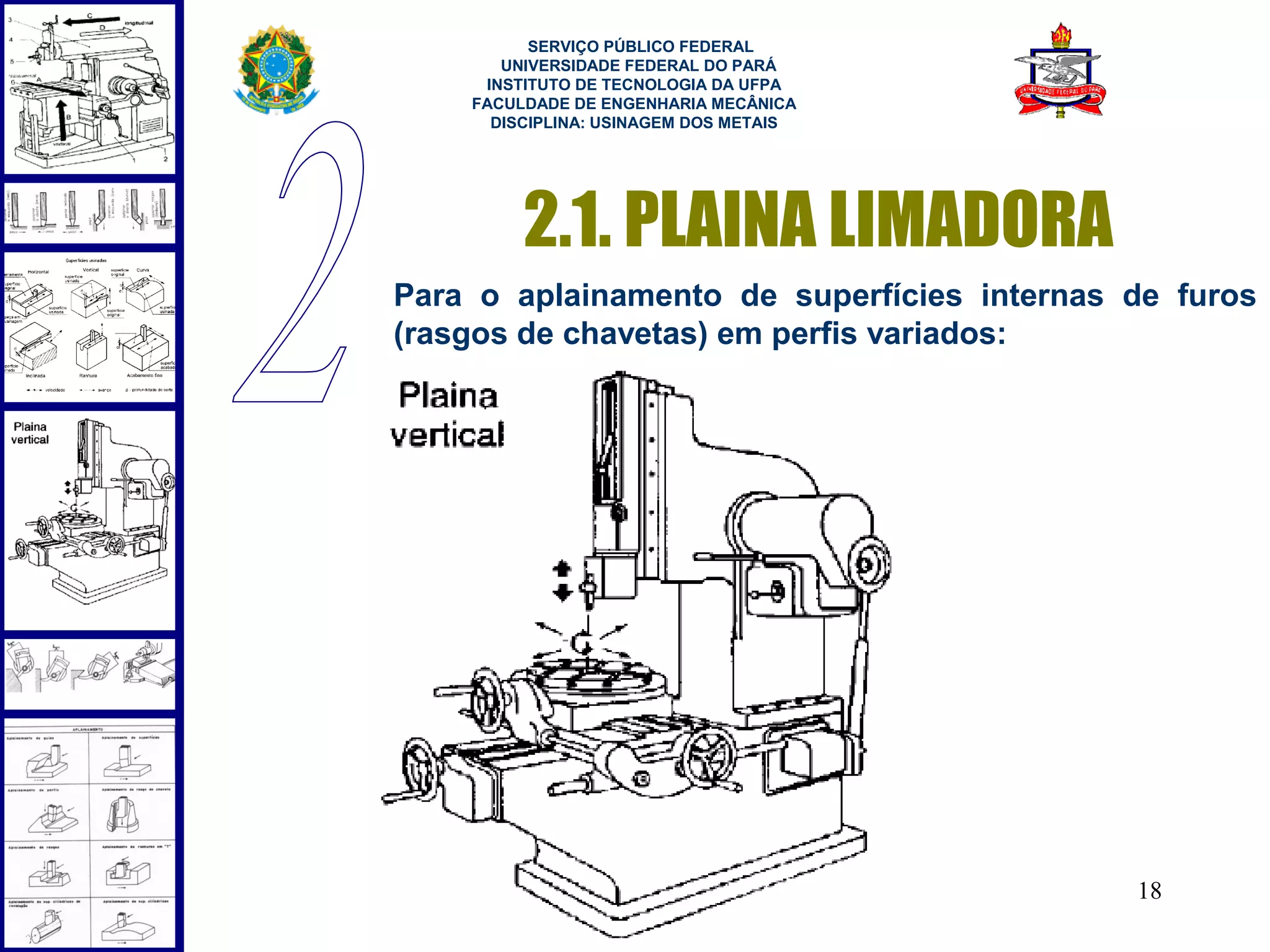

Para o aplainamento de superfícies internas de furos
(rasgos de chavetas) em perfis variados:
18
19. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS

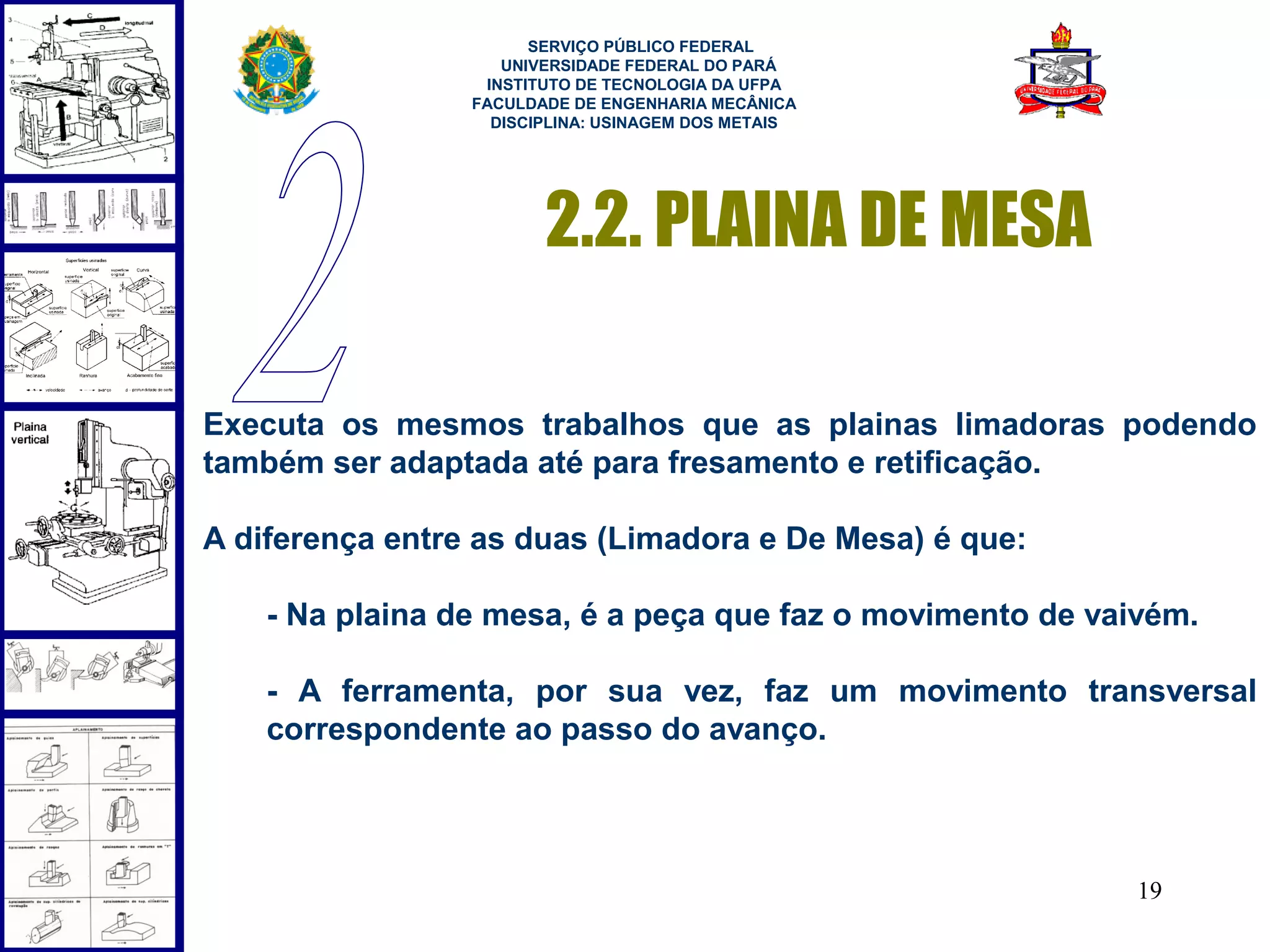

2.2. PLAINA DE MESA
Executa os mesmos trabalhos que as plainas Iimadoras podendo
também ser adaptada até para fresamento e retificação.
A diferença entre as duas (Limadora e De Mesa) é que:
- Na plaina de mesa, é a peça que faz o movimento de vaivém.
- A ferramenta, por sua vez, faz um movimento transversal
correspondente ao passo do avanço.
19

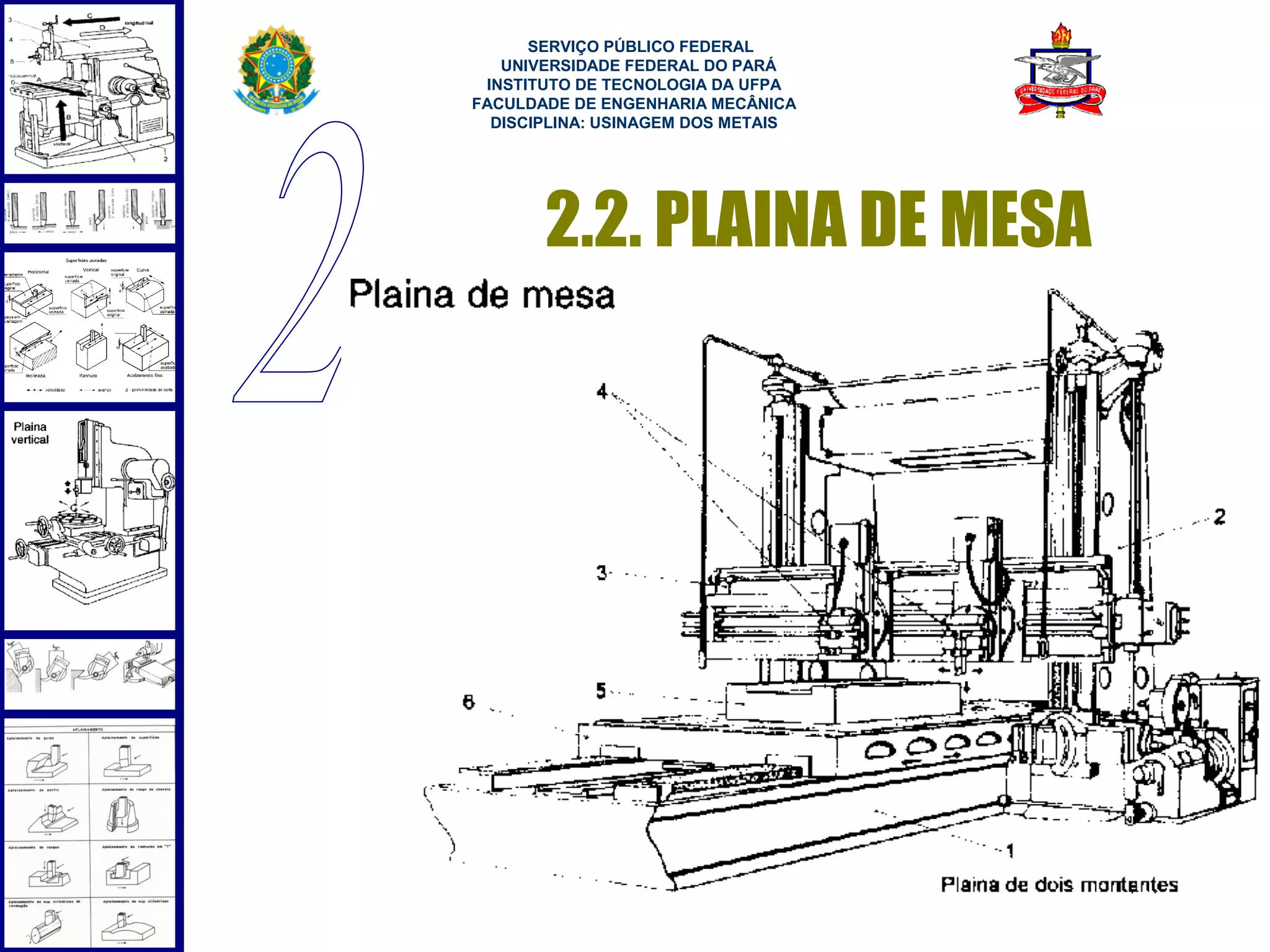

20. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS
2.2. PLAINA DE MESA
20

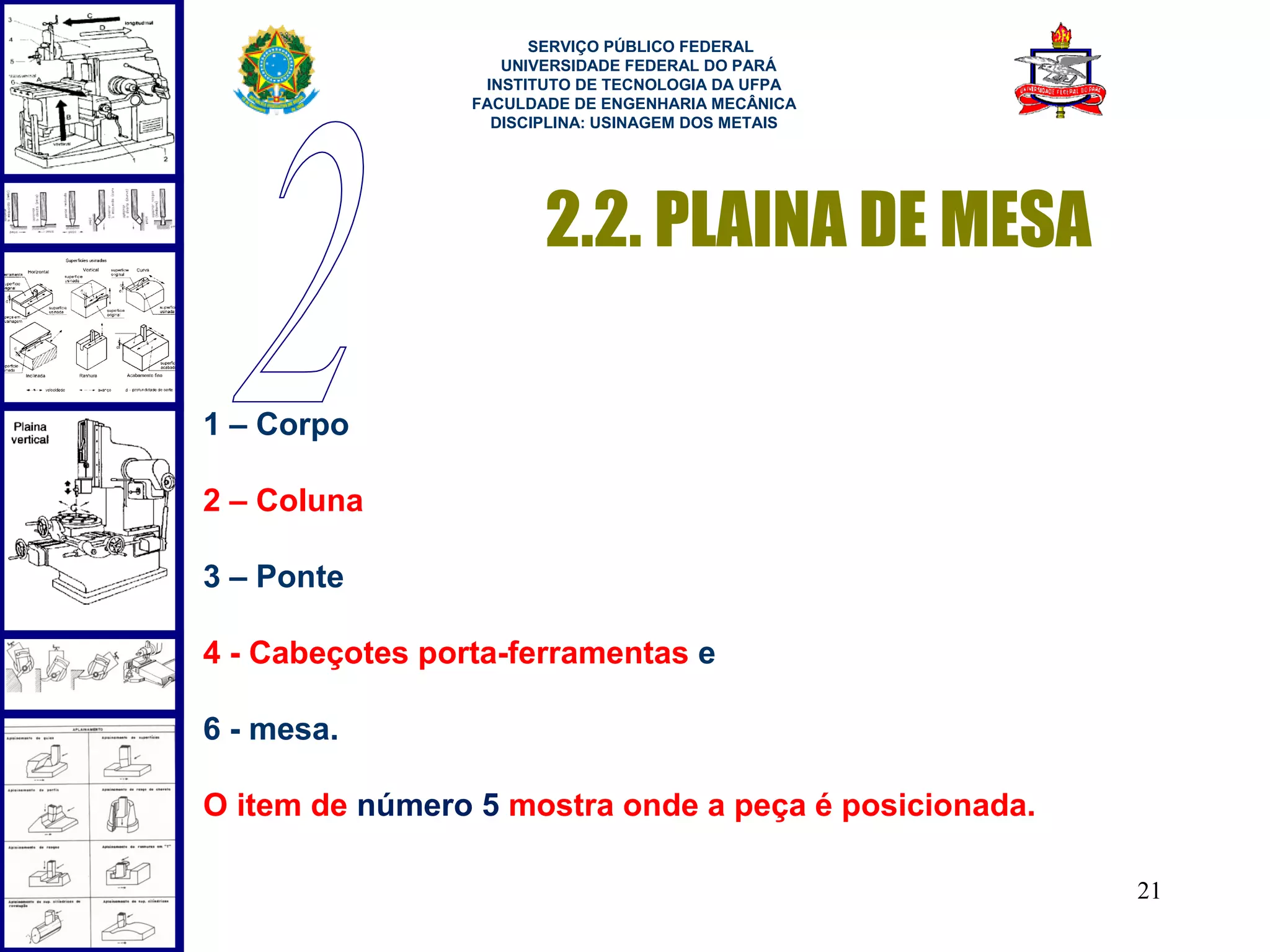

21. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS
2.2. PLAINA DE MESA
1 – Corpo
2 – Coluna
3 – Ponte
4 - Cabeçotes porta-ferramentas e
6 - mesa.
O item de número 5 mostra onde a peça é posicionada.
21
22. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS
2.2. PLAINA DE MESA
O curso da plaina de mesa é superior a 1.000 mm.
Usina qualquer superfície de peças como colunas e bases de
máquinas, barramentos de tornos, blocos de motores diesel
marítimos de grandes dimensões
quatro ferramentas diferentes podem estar realizando
operações simultâneas
As peças são fixadas diretamente sobre a mesa por meio de
dispositivos diversos.
22
23. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS
PLAINAS
CONSIDERAÇÕ
ES FINAIS
23
24. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS

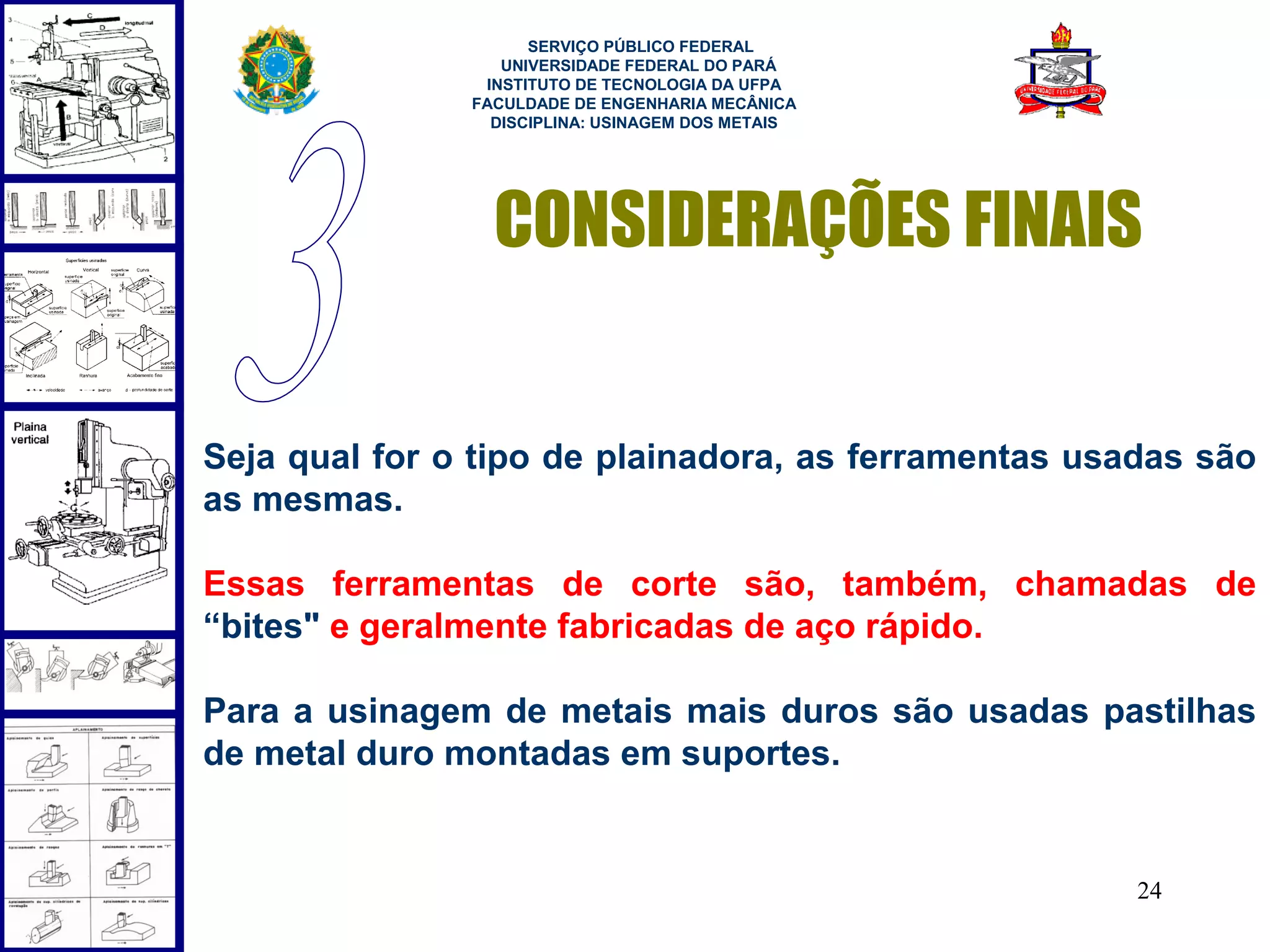

CONSIDERAÇÕES FINAIS
Seja qual for o tipo de plainadora, as ferramentas usadas são
as mesmas.
Essas ferramentas de corte são, também, chamadas de
“bites" e geralmente fabricadas de aço rápido.
Para a usinagem de metais mais duros são usadas pastilhas
de metal duro montadas em suportes.
24

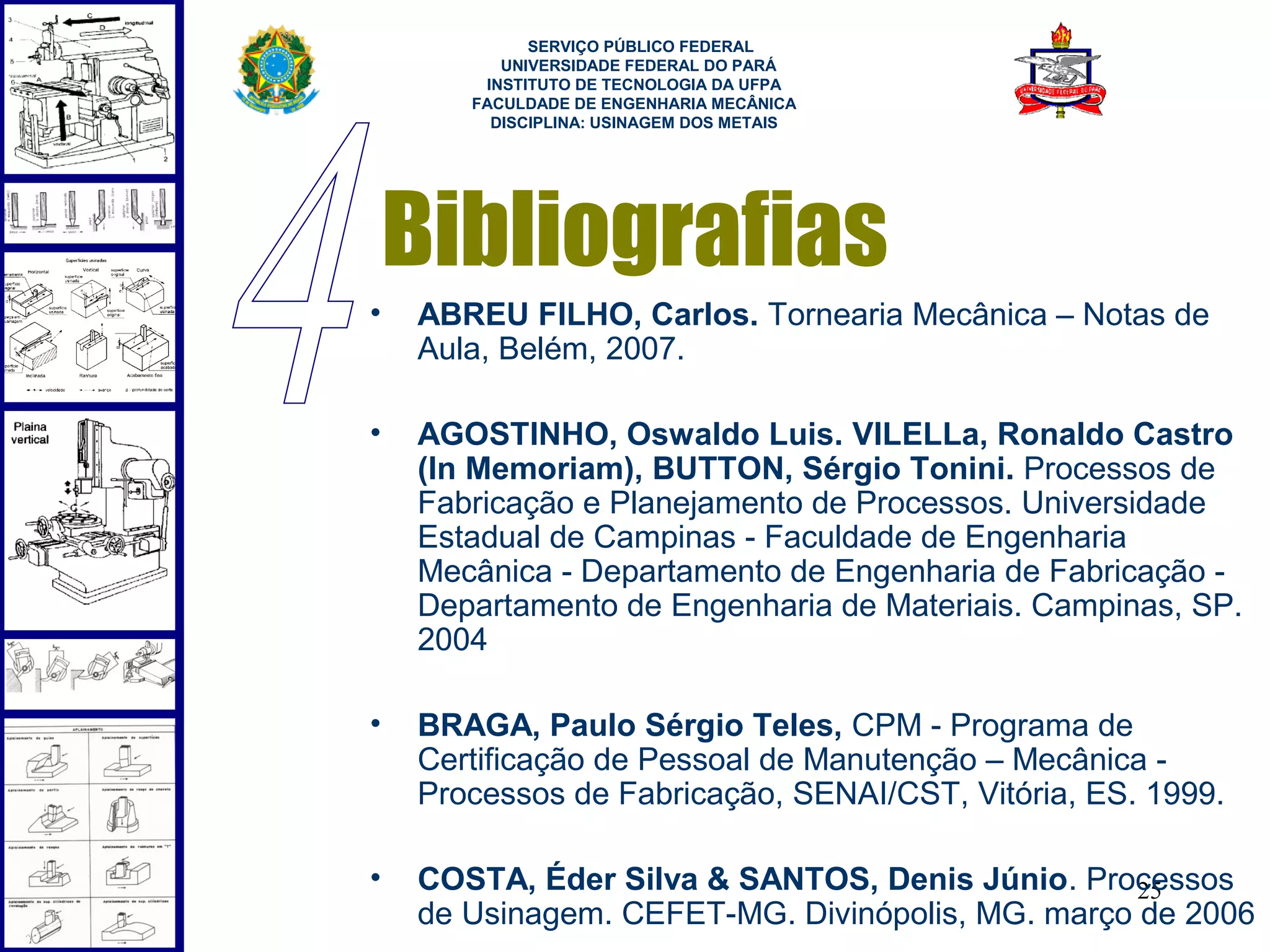

25. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS
Bibliografias
• ABREU FILHO, Carlos. Tornearia Mecânica – Notas de
Aula, Belém, 2007.
• AGOSTINHO, Oswaldo Luis. VILELLa, Ronaldo Castro
(In Memoriam), BUTTON, Sérgio Tonini. Processos de
Fabricação e Planejamento de Processos. Universidade
Estadual de Campinas - Faculdade de Engenharia
Mecânica - Departamento de Engenharia de Fabricação -
Departamento de Engenharia de Materiais. Campinas, SP.
2004
• BRAGA, Paulo Sérgio Teles, CPM - Programa de
Certificação de Pessoal de Manutenção – Mecânica -
Processos de Fabricação, SENAI/CST, Vitória, ES. 1999.
• COSTA, Éder Silva & SANTOS, Denis Júnio. Processos
25
de Usinagem. CEFET-MG. Divinópolis, MG. março de 2006

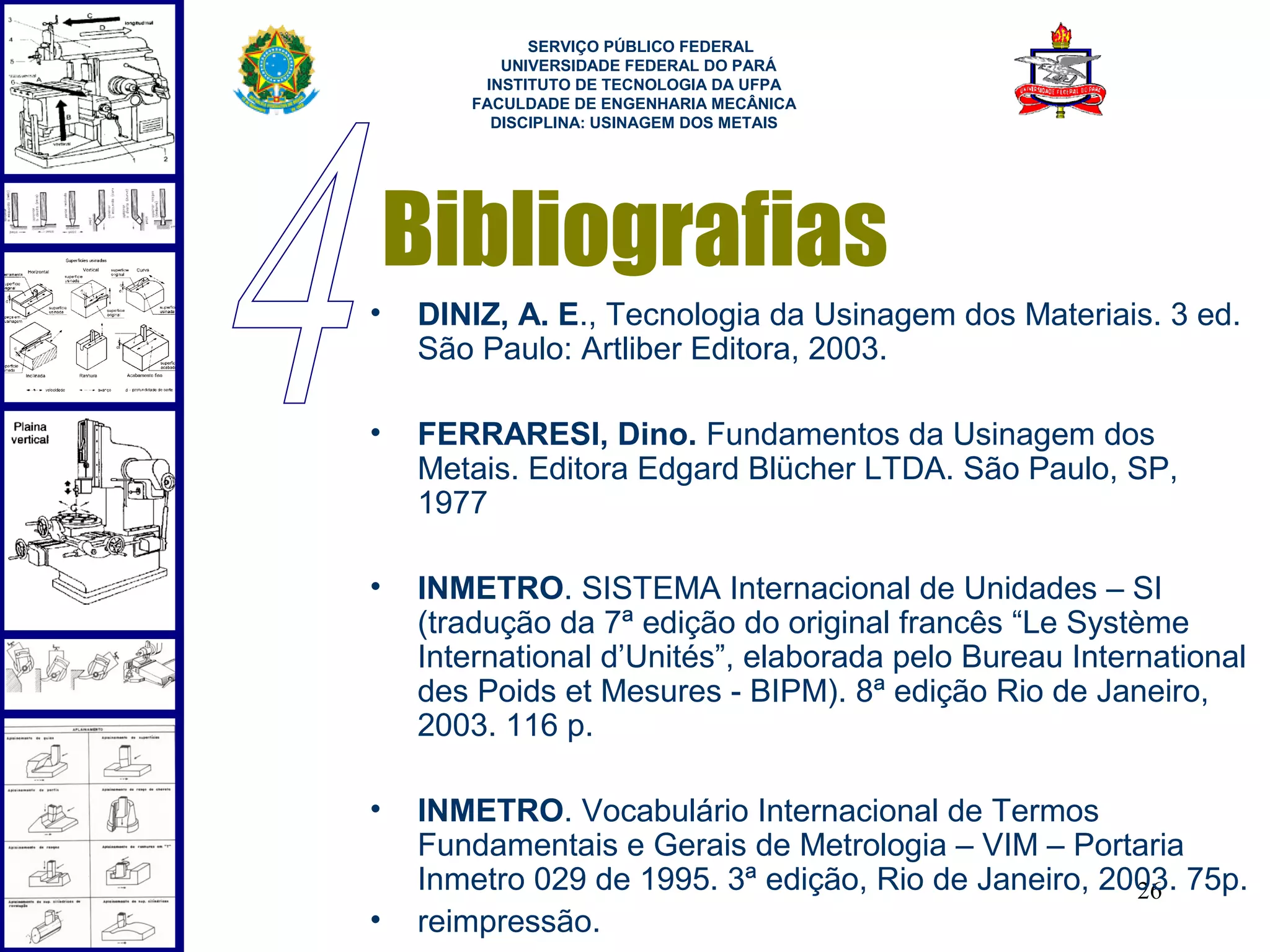

26. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS
Bibliografias
• DINIZ, A. E., Tecnologia da Usinagem dos Materiais. 3 ed.
São Paulo: Artliber Editora, 2003.
• FERRARESI, Dino. Fundamentos da Usinagem dos
Metais. Editora Edgard Blücher LTDA. São Paulo, SP,
1977
• INMETRO. SISTEMA Internacional de Unidades – SI
(tradução da 7ª edição do original francês “Le Système
International d’Unités”, elaborada pelo Bureau International
des Poids et Mesures - BIPM). 8ª edição Rio de Janeiro,
2003. 116 p.
• INMETRO. Vocabulário Internacional de Termos
Fundamentais e Gerais de Metrologia – VIM – Portaria
Inmetro 029 de 1995. 3ª edição, Rio de Janeiro, 2003. 75p.
26
• reimpressão.
27. SERVIÇO PÚBLICO FEDERAL
UNIVERSIDADE FEDERAL DO PARÁ
INSTITUTO DE TECNOLOGIA DA UFPA
FACULDADE DE ENGENHARIA MECÂNICA
DISCIPLINA: USINAGEM DOS METAIS

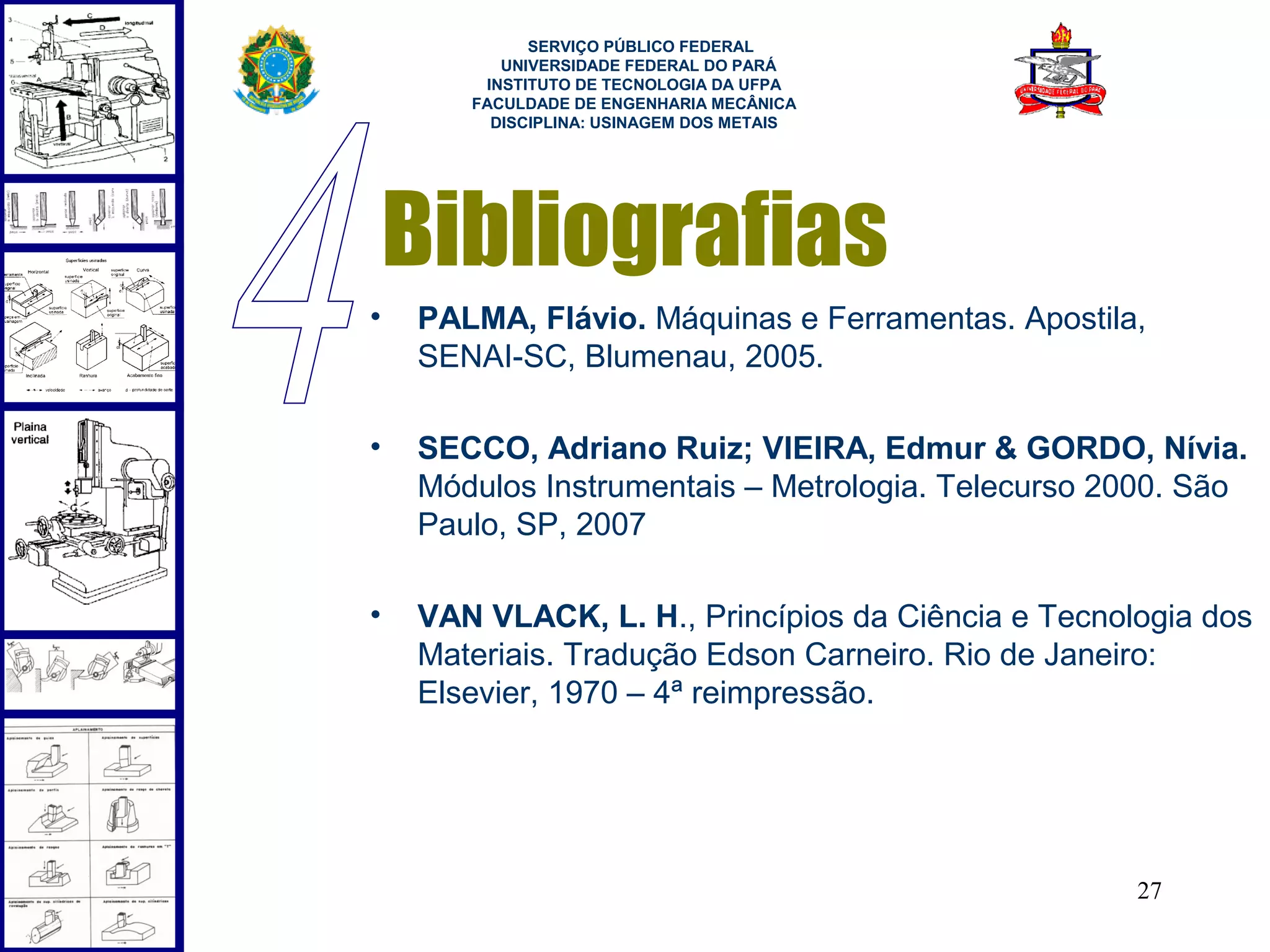

Bibliografias
• PALMA, Flávio. Máquinas e Ferramentas. Apostila,
SENAI-SC, Blumenau, 2005.
• SECCO, Adriano Ruiz; VIEIRA, Edmur & GORDO, Nívia.
Módulos Instrumentais – Metrologia. Telecurso 2000. São
Paulo, SP, 2007
• VAN VLACK, L. H., Princípios da Ciência e Tecnologia dos
Materiais. Tradução Edson Carneiro. Rio de Janeiro:
Elsevier, 1970 – 4ª reimpressão.
27
