1. TEMA: AP e Perfil de EscápulaTEMA: AP e Perfil de Escápula
PROFESSOR: MAGNO CAVALHEIRO FARIAPROFESSOR: MAGNO CAVALHEIRO FARIA
CURSO: TÉCNICO EM RADIOLOGIACURSO: TÉCNICO EM RADIOLOGIA
TURMA: 2Vn3TURMA: 2Vn3
ALUNOS: Novais, Cristiane; Santos, Josiana e Matos, Jéssica.ALUNOS: Novais, Cristiane; Santos, Josiana e Matos, Jéssica.

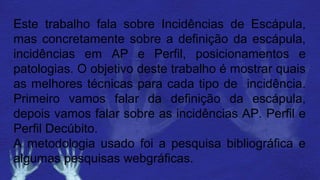

2. Este trabalho fala sobre Incidências de Escápula,
mas concretamente sobre a definição da escápula,
incidências em AP e Perfil, posicionamentos e
patologias. O objetivo deste trabalho é mostrar quais
as melhores técnicas para cada tipo de incidência.
Primeiro vamos falar da definição da escápula,
depois vamos falar sobre as incidências AP. Perfil e
Perfil Decúbito.
A metodologia usado foi a pesquisa bibliográfica e
algumas pesquisas webgráficas.

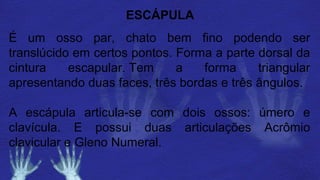

3. ESCÁPULA
É um osso par, chato bem fino podendo ser
translúcido em certos pontos. Forma a parte dorsal da
cintura escapular. Tem a forma triangular
apresentando duas faces, três bordas e três ângulos.
A escápula articula-se com dois ossos: úmero e
clavícula. E possui duas articulações Acrômio
clavicular e Gleno Numeral.

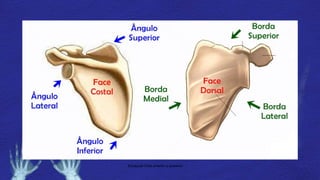

4. Escapula-Vista anterior e posterior

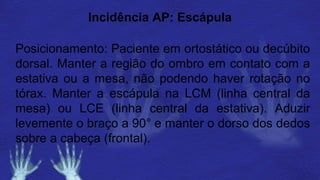

5. Incidência AP: Escápula
Posicionamento: Paciente em ortostático ou decúbito
dorsal. Manter a região do ombro em contato com a
estativa ou a mesa, não podendo haver rotação no
tórax. Manter a escápula na LCM (linha central da
mesa) ou LCE (linha central da estativa). Aduzir
levemente o braço a 90° e manter o dorso dos dedos
sobre a cabeça (frontal).

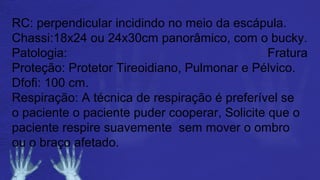

6. RC: perpendicular incidindo no meio da escápula.
Chassi:18x24 ou 24x30cm panorâmico, com o bucky.
Patologia: Fratura
Proteção: Protetor Tireoidiano, Pulmonar e Pélvico.
Dfofi: 100 cm.
Respiração: A técnica de respiração é preferível se
o paciente o paciente puder cooperar, Solicite que o
paciente respire suavemente sem mover o ombro
ou o braço afetado.

7. Posicionamento Radiografia
AP de Escápula AP de Escápula Radiografia
A porção lateral
da
Escápula está
livre
de superposição .
E a porção medial
Possibilitando a
visibilidade de
fraturas entre as
estruturas
torácicas.

8. Paciente em ortostático ou em decúbito. Faça com
que o paciente deixe o braço afetado do lado do
corpo, flexione o cotovelo e em seguida coloque o
braço parcialmente abduzido atrás da parte inferior
do dorso.
RC: Deve estar orientado para o meio da borda
vertebral da escápula.
Incidência perfil: Escápula

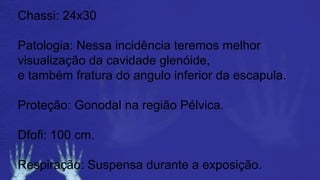

9. Chassi: 24x30
Patologia: Nessa incidência teremos melhor
visualização da cavidade glenóide,
e também fratura do angulo inferior da escapula.
Proteção: Gonodal na região Pélvica.
Dfofi: 100 cm.
Respiração: Suspensa durante a exposição.

10. Posicionamento Radiografia
Lateral para o acrômio ou processo coracóide Lateral processo coracóide ou acrômio ( cerca de 5º Oae)
Fraturas
horizontais da
escápula são
evidenciadas
através deste
posicionamento.
O braço deve ser
posicionado de
acordo com a
área escapular
de interesse.

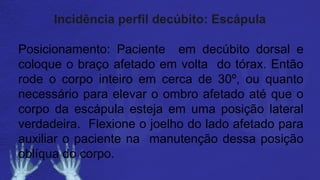

11. Incidência perfil decúbito: Escápula
Posicionamento: Paciente em decúbito dorsal e
coloque o braço afetado em volta do tórax. Então
rode o corpo inteiro em cerca de 30º, ou quanto
necessário para elevar o ombro afetado até que o
corpo da escápula esteja em uma posição lateral
verdadeira. Flexione o joelho do lado afetado para
auxiliar o paciente na manutenção dessa posição
oblíqua do corpo.

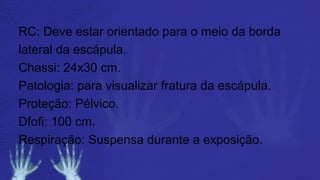

12. RC: Deve estar orientado para o meio da borda
lateral da escápula.
Chassi: 24x30 cm.
Patologia: para visualizar fratura da escápula.
Proteção: Pélvico.
Dfofi: 100 cm.
Respiração: Suspensa durante a exposição.

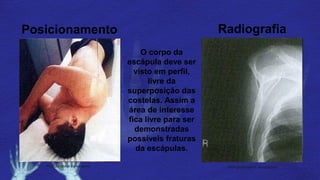

13. Posicionamento Radiografia
Posição lateral da escápula Radiografia lateral da escápula
O corpo da
escápula deve ser
visto em perfil,
livre da
superposição das
costelas. Assim a
área de interesse
fica livre para ser
demonstradas
possíveis fraturas
da escápulas.

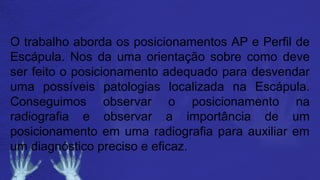

14. O trabalho aborda os posicionamentos AP e Perfil de
Escápula. Nos da uma orientação sobre como deve
ser feito o posicionamento adequado para desvendar
uma possíveis patologias localizada na Escápula.
Conseguimos observar o posicionamento na
radiografia e observar a importância de um
posicionamento em uma radiografia para auxiliar em
um diagnóstico preciso e eficaz.

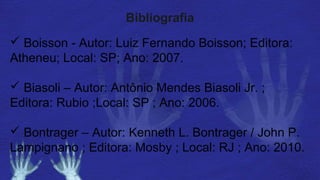

15. Bibliografia
 Boisson - Autor: Luiz Fernando Boisson; Editora:
Atheneu; Local: SP; Ano: 2007.
 Biasoli – Autor: Antônio Mendes Biasoli Jr. ;
Editora: Rubio ;Local: SP ; Ano: 2006.
 Bontrager – Autor: Kenneth L. Bontrager / John P.
Lampignano ; Editora: Mosby ; Local: RJ ; Ano: 2010.

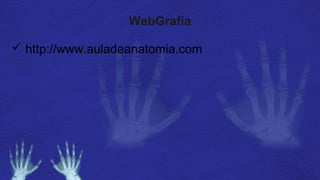

16. WebGrafia
