1) O documento fornece instruções sobre procedimentos radiográficos, incluindo como escolher equipamentos, posicionar o paciente e selecionar parâmetros. 2) Detalha etapas como verificar pedidos, associar exames a equipamentos, posicionar o tubo de raios-x e selecionar fatores. 3) Apresenta definições de planos anatômicos e incidências básicas em radiografia.

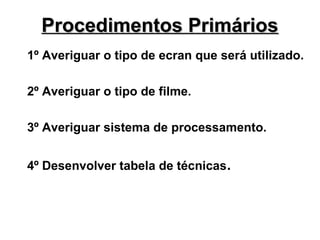

2. Procedimentos Primários
1º Averiguar o tipo de ecran que será utilizado.
2º Averiguar o tipo de filme.
3º Averiguar sistema de processamento.
4º Desenvolver tabela de técnicas.

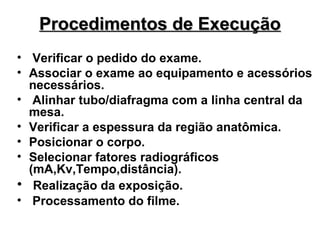

3. Procedimentos de Execução
• Verificar o pedido do exame.
• Associar o exame ao equipamento e acessórios
necessários.
• Alinhar tubo/diafragma com a linha central da
mesa.
• Verificar a espessura da região anatômica.
• Posicionar o corpo.
• Selecionar fatores radiográficos
(mA,Kv,Tempo,distância).
• Realização da exposição.
• Processamento do filme.

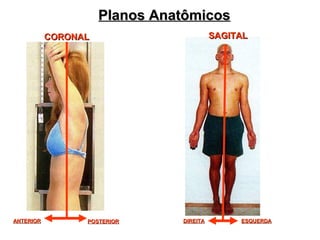

4. Planos Anatômicos
SAGITAL
CORONAL
ANTERIOR
POSTERIOR
DIREITA
ESQUERDA

5. Definição do Posicionamento do Corpo
Decúbito - Paciente deitado em qualquer posição.
•Dorsal - Região posterior do corpo em contato
com a superfície ( plano sagital perpendicular e
coronal paralelo a superfície) .
•Ventral - Região anterior do corpo em contato
com a superfície ( plano sagital perpendicular e
coronal paralelo a superfície) .
Ortostática ou Bipedestação Paciente de pé em qualquer posição.

6. OPE

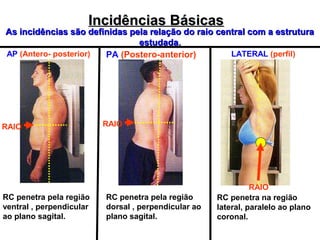

7. Incidências Básicas
As incidências são definidas pela relação do raio central com a estrutura
estudada.
AP (Antero- posterior)
LATERAL (perfil)
PA (Postero-anterior)
RAIO
RC penetra pela região
ventral , perpendicular
ao plano sagital.
RAIO
RC penetra pela região
dorsal , perpendicular ao
plano sagital.
RAIO
RC penetra na região
lateral, paralelo ao plano
coronal.

8. Incidências Básicas
Axial - RC penetra com angulação, percorrendo o maior
eixo da estrutura.
Tangencial - RC penetra, perpendicular ou não, tocando
somente em um ponto da estrutura.
