O documento descreve os procedimentos para realizar imagens radiográficas do calcanhar e tornozelo posterior em três incidências: anteroposterior com carga, lateral com carga e axial posterior longa do tornozelo. Fornece instruções sobre a posição do paciente, alinhamento dos membros e ângulo e localização do raio central para cada incidência.

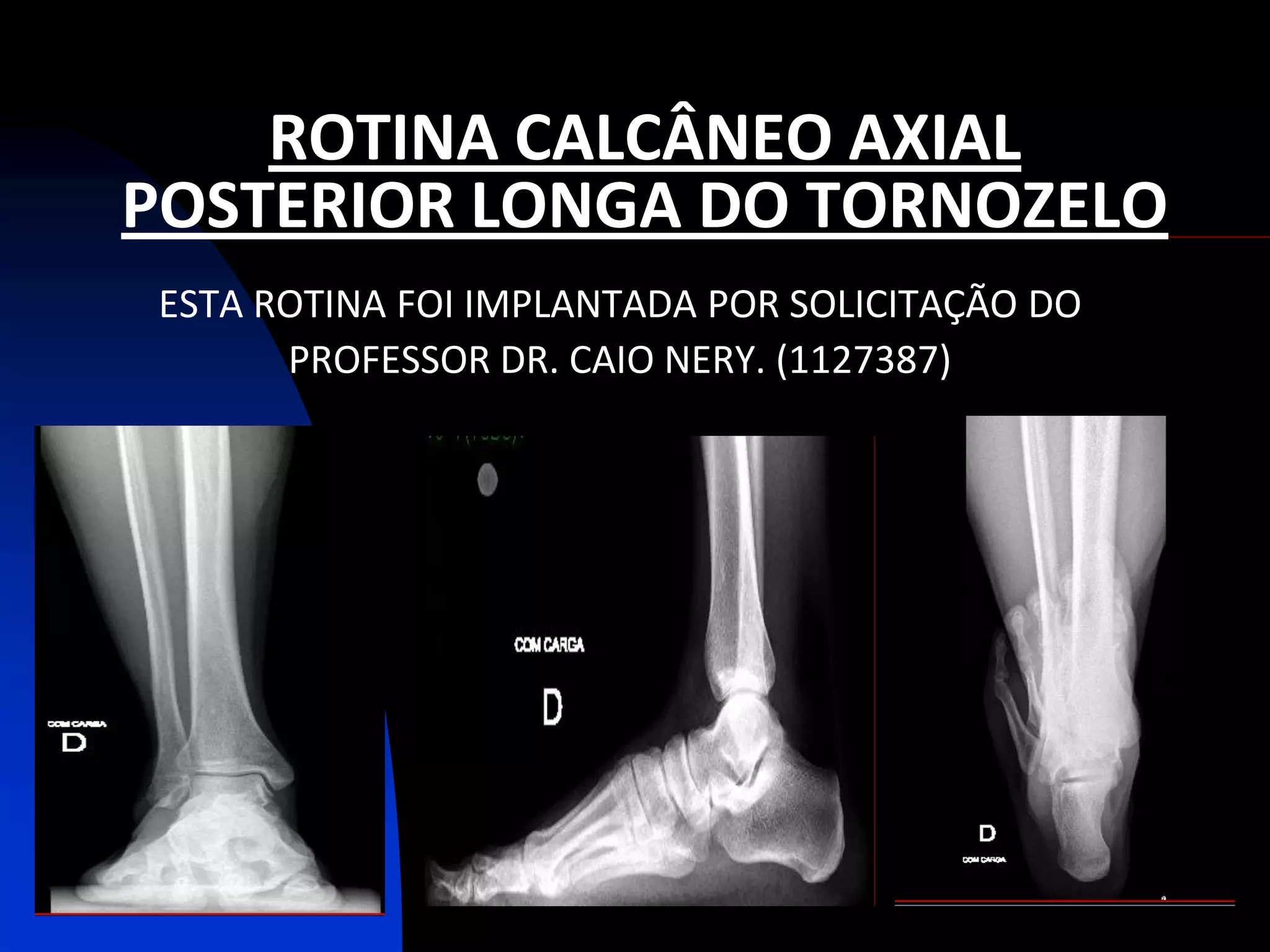

1. ROTINA CALCÂNEO AXIAL
POSTERIOR LONGA DO TORNOZELO
ESTA ROTINA FOI IMPLANTADA POR SOLICITAÇÃO DO
PROFESSOR DR. CAIO NERY. (1127387)

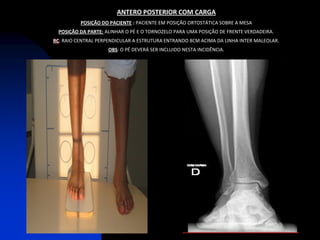

2. ANTERO POSTERIOR COM CARGA
POSIÇÃO DO PACIENTE : PACIENTE EM POSIÇÃO ORTOSTÁTICA SOBRE A MESA
POSIÇÃO DA PARTE: ALINHAR O PÉ E O TORNOZELO PARA UMA POSIÇÃO DE FRENTE VERDADEIRA.
RC: RAIO CENTRAL PERPENDICULAR A ESTRUTURA ENTRANDO 8CM ACIMA DA LINHA INTER MALEOLAR.
OBS: O PÉ DEVERÁ SER INCLUIDO NESTA INCIDÊNCIA.

3. LATERAL COM CARGA
POSIÇÃO DO PACIENTE : PACIENTE EM POSIÇÃO ORTOSTÁTICA SOBRE A MESA
POSIÇÃO DA PARTE: ALINHAR O PÉ E O TORNOZELO PARA UMA POSIÇÃO LATERAL VERDADEIRA.
RC: RAIO CENTRAL PERPENDICULAR A ESTRUTURA ENTRANDO 8CM ACIMA DA ARTICULAÇÃO DO TORNOZELO.
OBS: O PÉ DEVERÁ SER INCLUIDO NESTA INCIDÊNCIA.

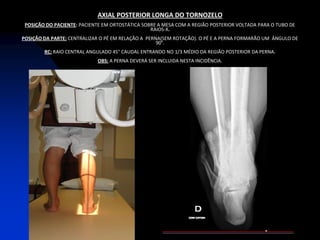

4. AXIAL POSTERIOR LONGA DO TORNOZELO
POSIÇÃO DO PACIENTE: PACIENTE EM ORTOSTÁTICA SOBRE A MESA COM A REGIÃO POSTERIOR VOLTADA PARA O TUBO DE
RAIOS-X.
POSIÇÃO DA PARTE: CENTRALIZAR O PÉ EM RELAÇÃO A PERNA(SEM ROTAÇÃO). O PÉ E A PERNA FORMARÃO UM ÂNGULO DE
90°.
RC: RAIO CENTRAL ANGULADO 45° CAUDAL ENTRANDO NO 1/3 MÉDIO DA REGIÃO POSTERIOR DA PERNA.
OBS: A PERNA DEVERÁ SER INCLUIDA NESTA INCIDÊNCIA.

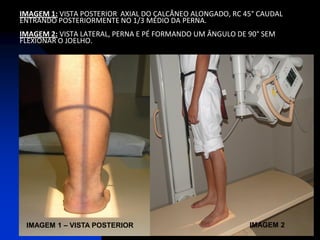

5. IMAGEM 1: VISTA POSTERIOR AXIAL DO CALCÂNEO ALONGADO, RC 45° CAUDAL
ENTRANDO POSTERIORMENTE NO 1/3 MÉDIO DA PERNA.
IMAGEM 2: VISTA LATERAL, PERNA E PÉ FORMANDO UM ÂNGULO DE 90° SEM
FLEXIONAR O JOELHO.
IMAGEM 1 – VISTA POSTERIOR IMAGEM 2
