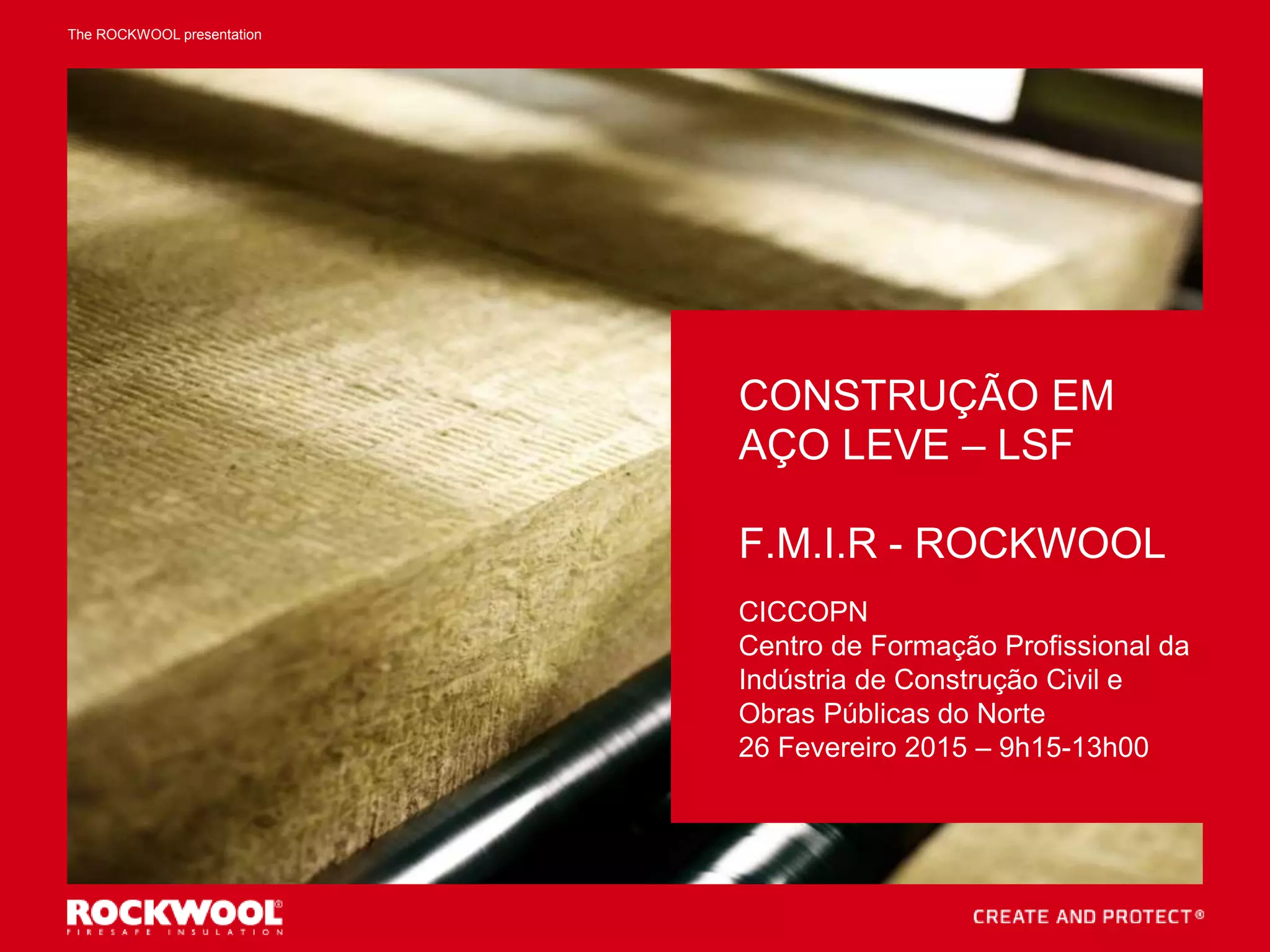

CONSTRUÇÃO EM
AÇO LEVE – LSF
F.M.I.R - ROCKWOOL
CICCOPN
Centro de Formação Profissional da
Indústria de Construção Civil e
Obras Públicas do Norte
26 Fevereiro 2015 – 9h15-13h00
The ROCKWOOL presentation
1
2

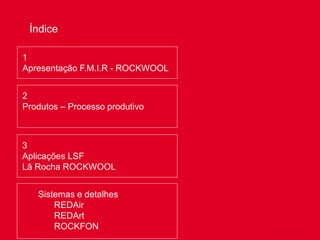

Índice
1
Apresentação F.M.I.R - ROCKWOOL
Sistemas e detalhes
REDAir
REDArt
ROCKFON
2
Produtos – Processo produtivo
3
Aplicações LSF
Lã Rocha ROCKWOOL
 Pioneira na comercializão de
materiais de isolamento em
Portugal em 1988
 A empresa viu oportunidades de
apresentar novas soluções ao
mercado português de isolamento
térmico, isolamento acústico,
revestimentos interiores e
exteriores.
 Em 2003 inauguram as novas
instalações em S. Pedro de Rates,
Póvoa de Varzim. Estão em
Guimarães e Vila Real, e operam
em todo o Território Nacional além
do sector de exportações.
The ROCKWOOL presentation - Distribuitor
3

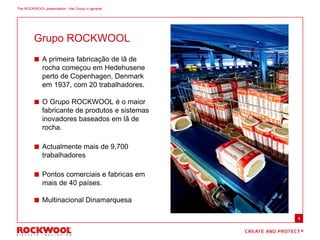

Grupo ROCKWOOL
The ROCKWOOL presentation - the Group in general
 A primeira fabricação de lã de
rocha começou em Hedehusene
perto de Copenhagen, Denmark
em 1937, com 20 trabalhadores.
 O Grupo ROCKWOOL é o maior
fabricante de produtos e sistemas
inovadores baseados em lã de
rocha.
 Actualmente mais de 9,700
trabalhadores
 Pontos comerciais e fabricas em
mais de 40 países.
 Multinacional Dinamarquesa
4
The ROCKWOOL presentation - materials
5

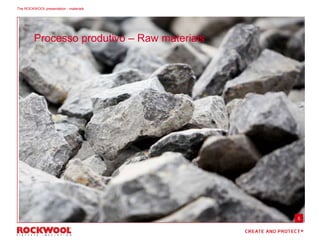

Processo produtivo – Raw materials
The ROCKWOOL presentation
6
Processo produtivo – Fusão
The ROCKWOOL presentationl
7

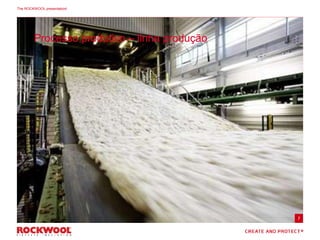

Processo produtivo – linha produção
The ROCKWOOL presentation
8

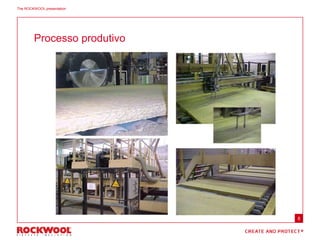

Processo produtivo
The ROCKWOOL presentation
9

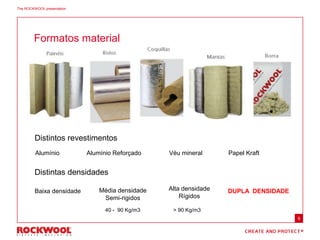

Formatos material
Distintos revestimentos
Alumínio Véu mineral Papel KraftAlumínio Reforçado
Distintas densidades
Baixa densidade Alta densidade
Rígidos
DUPLA DENSIDADEMédia densidade
Semi-rigidos
> 90 Kg/m340 - 90 Kg/m3

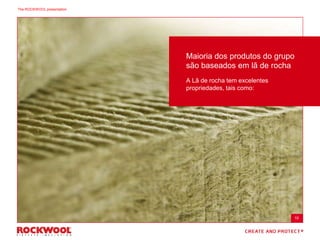

Maioria dos produtos do grupo
são baseados em lã de rocha
A Lã de rocha tem excelentes
propriedades, tais como:
The ROCKWOOL presentation - the Group in generalThe ROCKWOOL presentation
10
ISOLAMENTO TÉRMICO
Os produtos do Grupo
ROCKWOOL isolam do frio e do
calor
11
The ROCKWOOL presentation

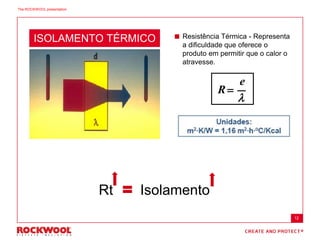

ISOLAMENTO TÉRMICO  Resistência Térmica - Representa
a dificuldade que oferece o
produto em permitir que o calor o
atravesse.
R
e
=
l
Rt Isolamento
12
The ROCKWOOL presentation

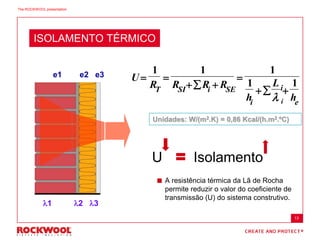

e1 e2 e3
l1 l2 l3
Unidades: W/(m2.K) = 0,86 Kcal/(h.m2.ºC)
U
R R R R
h
L
l i h
T SI i SE
i
i
e
= =
+ +
=
+ +
1 1 1
1 1
U Isolamento
 A resistência térmica da Lã de Rocha
permite reduzir o valor do coeficiente de
transmissão (U) do sistema construtivo.
ISOLAMENTO TÉRMICO
13
The ROCKWOOL presentation

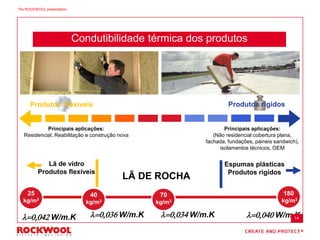

Condutibilidade térmica dos produtos
LÃ DE ROCHA
Produtos Flexíveis
Principais aplicações:
Residencial, Reabilitação e construção nova
Principais aplicações:
(Não residencial cobertura plana,
fachada, fundações, paineis sandwich),
isolamentos técnicos, OEM
Produtos rigidos
180
kg/m3
25
kg/m3
Espumas plásticas
Produtos rigidos
Lã de vidro
Produtos flexíveis
l=0,042 W/m.K l=0,034 W/m.K l=0,040 W/m.K
40
kg/m3
70
kg/m3
l=0,036 W/m.K 14
The ROCKWOOL presentation
ISOLAMENTO ACÚSTICO
Os produtos do grupo
ROCKWOOL absorvem o ruído
15
The ROCKWOOL presentation

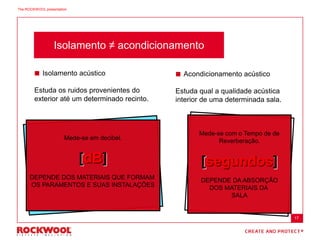

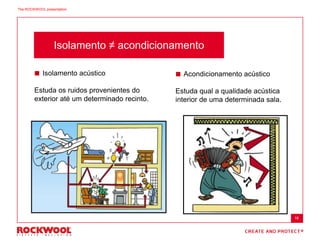

Isolamento ≠ acondicionamento
 Isolamento acústico
Estuda os ruidos provenientes do
exterior até um determinado recinto.
 Acondicionamento acústico
Estuda qual a qualidade acústica
interior de uma determinada sala.
16
The ROCKWOOL presentation
Mede-se com o Tempo de de
Reverberação.
[segundos]
DEPENDE DA ABSORÇÃO
DOS MATERIAIS DA
SALA
Mede-se em decibel.
[dB]
DEPENDE DOS MATERIAIS QUE FORMAM
OS PARAMENTOS E SUAS INSTALAÇÕES
 Isolamento acústico
Estuda os ruidos provenientes do
exterior até um determinado recinto.
 Acondicionamento acústico
Estuda qual a qualidade acústica
interior de uma determinada sala.
Isolamento ≠ acondicionamento
17
The ROCKWOOL presentation
Ruído aéreo
Ruido aéreo Ruido de impacto
Ruido de impacto

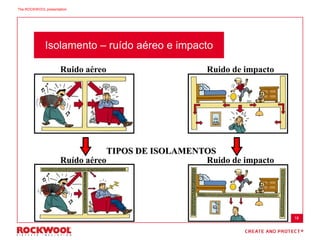

TIPOS DE ISOLAMENTOS
Isolamento – ruído aéreo e impacto
18
The ROCKWOOL presentation

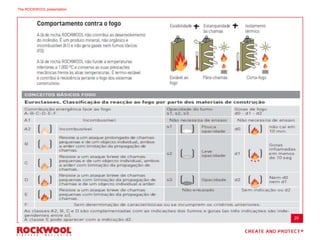

PROTECÇÃO AO FOGO
Os produtos do grupo
ROCKWOOL podem proteger
contra a propagação de fogo
19
The ROCKWOOL presentation

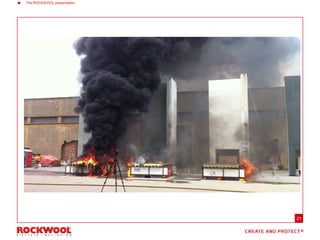

20
The ROCKWOOL presentation
20
21
 The ROCKWOOL presentation
22

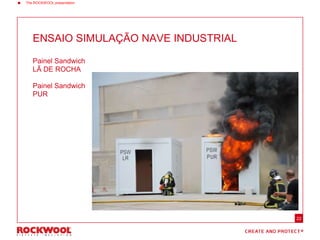

ENSAIO SIMULAÇÃO NAVE INDUSTRIAL
Painel Sandwich
LÃ DE ROCHA
Painel Sandwich
PUR
 The ROCKWOOL presentation
23

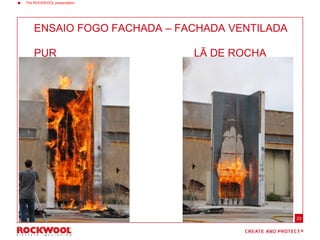

ENSAIO FOGO FACHADA – FACHADA VENTILADA
PUR LÃ DE ROCHA
 The ROCKWOOL presentation

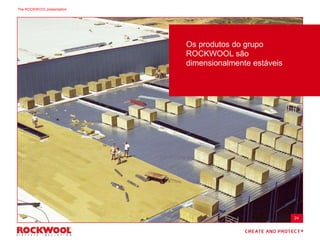

Os produtos do grupo
ROCKWOOL são
dimensionalmente estáveis
24
The ROCKWOOL presentation

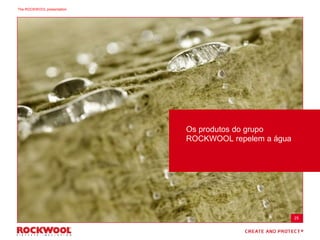

Os produtos do grupo
ROCKWOOL repelem a água
25
The ROCKWOOL presentation

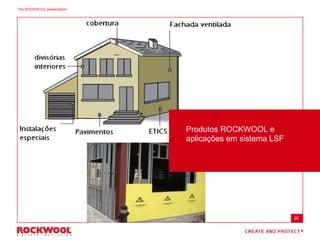

Produtos ROCKWOOL e
aplicações em sistema LSF
26
The ROCKWOOL presentation
27

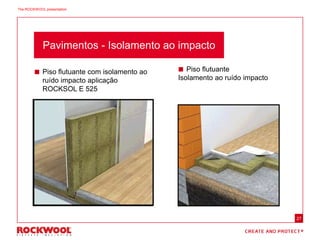

 Piso flutuante
Isolamento ao ruído impacto
 Piso flutuante com isolamento ao
ruído impacto aplicação
ROCKSOL E 525
Pavimentos - Isolamento ao impacto
The ROCKWOOL presentation
28

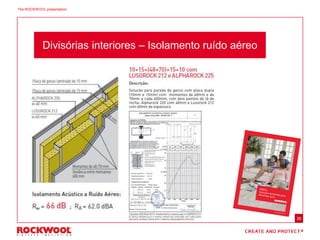

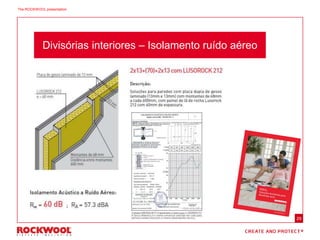

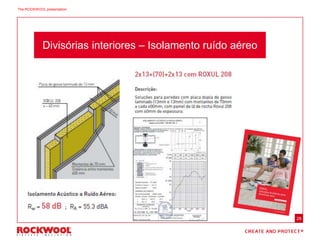

Divisórias interiores – Isolamento ruído aéreo
The ROCKWOOL presentation
29
Divisórias interiores – Isolamento ruído aéreo
The ROCKWOOL presentation
30
Divisórias interiores – Isolamento ruído aéreo
The ROCKWOOL presentation
31

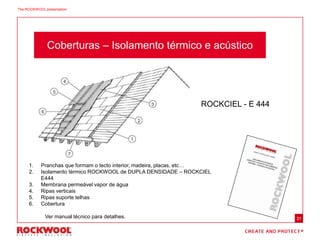

Coberturas – Isolamento térmico e acústico
ROCKCIEL - E 444
1. Pranchas que formam o tecto interior, madeira, placas, etc…
2. Isolamento térmico ROCKWOOL de DUPLA DENSIDADE – ROCKCIEL
E444
3. Membrana permeável vapor de água
4. Ripas verticais
5. Ripas suporte telhas
6. Cobertura
Ver manual técnico para detalhes.
The ROCKWOOL presentation
32

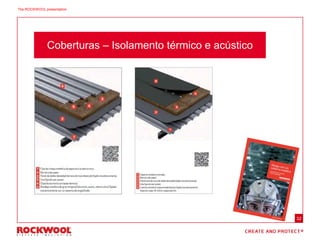

Coberturas – Isolamento térmico e acústico
The ROCKWOOL presentation
33

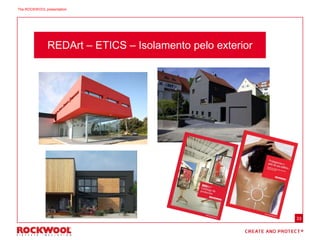

REDArt – ETICS – Isolamento pelo exterior
The ROCKWOOL presentation
34
Descrição do produto
Painel para fachadas de Dupla Densidade com capa interior de menor densidade (90 kg/m3) e capa
exterior resistente (150 kg/m3).
Vantagens
Único produto de Dupla Densidade no segmento.
Poupança energética
Sustentabilidade materias
Reciclagem e resíduos
Altas prestações acústicas.
Térmica (λ =0,036 W/mK)
Transpirabilidade (μ=1)
Estabilidade dimensional (T5)
Aplicação: Reabilitação: Fachada e Obra nova: Fachada e Contorno.
O PRODUTO MAIS USADO NA EUROPA PARA SISTEMAS ETICS
Dimensões Espessura Comprimento Largura
RockSate Duo 50,60,80,100,120,140,
160, 180, 200
1200 600
ETICS – ROCKSATE DUO
The ROCKWOOL presentation
35

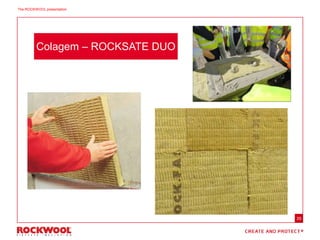

Colagem – ROCKSATE DUO
The ROCKWOOL presentation
36

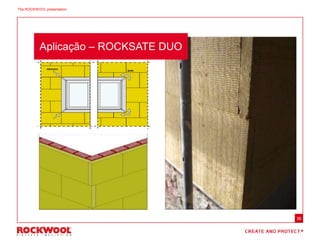

Aplicação – ROCKSATE DUO
The ROCKWOOL presentation
37
 Base de plástico:
Material polimérico
 Elemento expansão:
Metal ou material
polimérico (com
parafuso ou prego)
Fixações e disposição

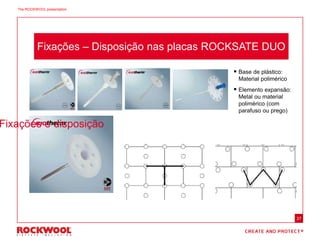

Fixações – Disposição nas placas ROCKSATE DUO
The ROCKWOOL presentation
38
MALHA
ANTIVANDALISMO
MALHA NORMAL
Ligante:
SILICATO POTÁSSICO
Agregados ou pinturas
de silicato
Ligante:
RESINA DE SILICONE
Agregados ou pinturas
de silicone

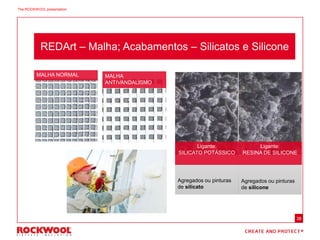

REDArt – Malha; Acabamentos – Silicatos e Silicone
The ROCKWOOL presentation
39
2
1
3
4
5
6
7 8

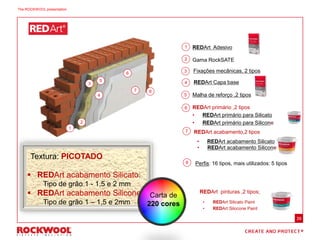

REDArt Adesivo
Gama RockSATE
Fixações mecânicas, 2 tipos
REDArt Capa base
Malha de reforço ,2 tipos
REDArt primário ,2 tipos
• REDArt primário para Silicato
• REDArt primário para Silicone
REDArt acabamento,2 tipos
Perfis: 16 tipos, mais utilizados: 5 tipos
1
2
3
4
5
6
7
8
 REDArt acabamento Silicato:
Tipo de grão 1 - 1,5 e 2 mm
 REDArt acabamento Silicone:
Tipo de grão 1 – 1,5 e 2mm
• REDArt acabamento Silicato
• REDArt acabamento Silicone
REDArt pinturas ,2 tipos;
• REDArt Silicato Paint
• REDArt Silocone Paint
Carta de
220 cores
Textura: PICOTADO
The ROCKWOOL presentation
40
The ROCKWOOL presentation
41

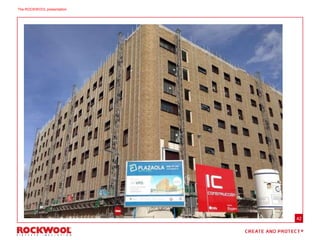

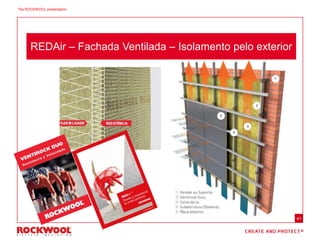

REDAir – Fachada Ventilada – Isolamento pelo exterior
The ROCKWOOL presentation
42
The ROCKWOOL presentation
43

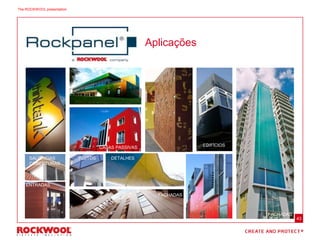

Aplicações
SALIÊNCIAS
COBERTURAS
TECTOS
ENTRADAS
FACHADAS
DETALHES
EDIFÍCIOS
FACHADAS
CASAS PASSIVAS
The ROCKWOOL presentation
44

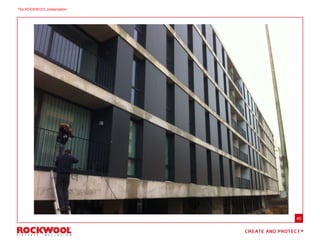

The ROCKWOOL presentation
45
The ROCKWOOL presentation
46
SALA
Ouvinte
Emissor de som
tempo (s)
NPS(dB)
RESPOSTA SALA
Som directo
Primeiras
reflexões
Reflexões
tardias

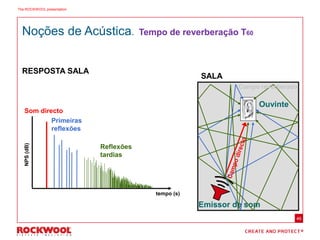

Noções de Acústica. Tempo de reverberação T60
Campo reverberado
The ROCKWOOL presentation
47
A capacidade de absorção do som de um material qualquer representa-se
mediante o coeficiente de absorção α:
cidenteenergia_in
sorvidaenergia_ab
α =
Se é 0 = Material reflectante
Se é 1 = Material absorvente
Energia Absorvida
Energia Refletida
Energia Incidente
Noções de Acústica. Coeficiente de abs. acústica ( αm )
The ROCKWOOL presentation
48
The ROCKWOOL presentation
49
The ROCKWOOL presentation

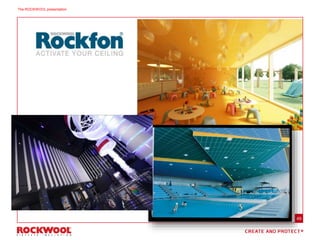

Segmento isolamento
50
The ROCKWOOL presentation
Segmento sistemas
51
The ROCKWOOL presentation
Obrigado pela atenção.
Paulo Cabrita – ROCKWOOL
paulo.cabrita@rockwool.com
Miguel Reis – F.M.I.R
52
The ROCKWOOL presentation

Mais conteúdo relacionado

Mais procurados

Processo de fabricação de acrílico
Processo de fabricação de acrílicoProcesso de fabricação de acrílico
Processo de fabricação de acrílico
Victor Said

Chapas metalicas talita
Chapas metalicas talitaChapas metalicas talita
Chapas metalicas talita
Ambiente Construído II

Acrílico
AcrílicoAcrílico
Poliestireno
PoliestirenoPoliestireno
Poliestireno
Wallace Filipe

Projeto do fluxograma do lixo
Projeto do fluxograma  do lixoProjeto do fluxograma  do lixo
Projeto do fluxograma do lixo
zenildabarbosa

Projeto do lixão
Projeto do lixãoProjeto do lixão
Projeto do lixão
zenildabarbosa

Materiais de construção civil isbet compressed
Materiais de construção civil   isbet compressedMateriais de construção civil   isbet compressed
Materiais de construção civil isbet compressed
ProfessorRogerioSant


Mais procurados (7)

Processo de fabricação de acrílico
Processo de fabricação de acrílicoProcesso de fabricação de acrílico
Processo de fabricação de acrílico

Chapas metalicas talita
Chapas metalicas talitaChapas metalicas talita
Chapas metalicas talita

Acrílico
AcrílicoAcrílico
Acrílico

Poliestireno
PoliestirenoPoliestireno
Poliestireno

Projeto do fluxograma do lixo
Projeto do fluxograma  do lixoProjeto do fluxograma  do lixo
Projeto do fluxograma do lixo

Projeto do lixão
Projeto do lixãoProjeto do lixão
Projeto do lixão

Materiais de construção civil isbet compressed
Materiais de construção civil   isbet compressedMateriais de construção civil   isbet compressed
Materiais de construção civil isbet compressed


Destaque

Mini apresentacao empreendedorismo
Mini apresentacao empreendedorismoMini apresentacao empreendedorismo
Segurança e Saúde em Obras Subterrâneas
Segurança e Saúde em Obras SubterrâneasSegurança e Saúde em Obras Subterrâneas
Seminário Construção em Aço Leve-Euronit-CICCOPN
Seminário Construção em Aço Leve-Euronit-CICCOPNSeminário Construção em Aço Leve-Euronit-CICCOPN
Apresentacao jornadas tecnicas_qualidade_3 edicao - ricardo barbosa
Apresentacao jornadas tecnicas_qualidade_3 edicao - ricardo barbosaApresentacao jornadas tecnicas_qualidade_3 edicao - ricardo barbosa
CICCOPN 26 03 2015
CICCOPN 26 03 2015CICCOPN 26 03 2015
Segurança e Saúde em Obras Subterrâneas
Segurança e Saúde em Obras SubterrâneasSegurança e Saúde em Obras Subterrâneas
Apresentacao jornadas tecnicas_qualidade_3 edicao_benedita machado
Apresentacao jornadas tecnicas_qualidade_3 edicao_benedita machadoApresentacao jornadas tecnicas_qualidade_3 edicao_benedita machado
Segurança e Saúde em Obras Subterrâneas
Segurança e Saúde em Obras SubterrâneasSegurança e Saúde em Obras Subterrâneas
Segurança e Saúde em Obras Subterrâneas
Segurança e Saúde em Obras SubterrâneasSegurança e Saúde em Obras Subterrâneas
construção-Aço-Leve-CM-26 fev2015
construção-Aço-Leve-CM-26 fev2015construção-Aço-Leve-CM-26 fev2015
11919225 principios
11919225 principios11919225 principios
11919225 principios
Pelo Siro

Segurança e Saúde em Obras Subterrâneas
Segurança e Saúde em Obras SubterrâneasSegurança e Saúde em Obras Subterrâneas
Controlar company presentation junho 2016 - vera figueiredo
Controlar   company presentation junho 2016 - vera figueiredoControlar   company presentation junho 2016 - vera figueiredo
Atr autorizacao para trabalho de risco
Atr   autorizacao para trabalho de riscoAtr   autorizacao para trabalho de risco
Atr autorizacao para trabalho de risco
Rogério Braga

Segurança e Saúde em Obras Subterrâneas
Segurança e Saúde em Obras SubterrâneasSegurança e Saúde em Obras Subterrâneas
30 jul2016 kaizen presentation ciccopn
30 jul2016 kaizen presentation ciccopn30 jul2016 kaizen presentation ciccopn
Seminário Construção em Aço Leve-Gyptec-CICCOPN
Seminário Construção em Aço Leve-Gyptec-CICCOPNSeminário Construção em Aço Leve-Gyptec-CICCOPN
Introducción energía y confort en la vivienda
Introducción energía y confort en la viviendaIntroducción energía y confort en la vivienda
Introducción energía y confort en la vivienda
Pamela Laura

Regulamento de Segurança
Regulamento de SegurançaRegulamento de Segurança
Regulamento de Segurança
Jonas Abilio Sestrem Jr

Treinamento Espaço confinados
Treinamento Espaço confinados Treinamento Espaço confinados
Treinamento Espaço confinados
Ane Costa


Destaque (20)

Mini apresentacao empreendedorismo
Mini apresentacao empreendedorismoMini apresentacao empreendedorismo
Mini apresentacao empreendedorismo

Segurança e Saúde em Obras Subterrâneas
Segurança e Saúde em Obras SubterrâneasSegurança e Saúde em Obras Subterrâneas
Segurança e Saúde em Obras Subterrâneas

Seminário Construção em Aço Leve-Euronit-CICCOPN
Seminário Construção em Aço Leve-Euronit-CICCOPNSeminário Construção em Aço Leve-Euronit-CICCOPN
Seminário Construção em Aço Leve-Euronit-CICCOPN

Apresentacao jornadas tecnicas_qualidade_3 edicao - ricardo barbosa
Apresentacao jornadas tecnicas_qualidade_3 edicao - ricardo barbosaApresentacao jornadas tecnicas_qualidade_3 edicao - ricardo barbosa
Apresentacao jornadas tecnicas_qualidade_3 edicao - ricardo barbosa

CICCOPN 26 03 2015
CICCOPN 26 03 2015CICCOPN 26 03 2015
CICCOPN 26 03 2015

Segurança e Saúde em Obras Subterrâneas
Segurança e Saúde em Obras SubterrâneasSegurança e Saúde em Obras Subterrâneas
Segurança e Saúde em Obras Subterrâneas

Apresentacao jornadas tecnicas_qualidade_3 edicao_benedita machado
Apresentacao jornadas tecnicas_qualidade_3 edicao_benedita machadoApresentacao jornadas tecnicas_qualidade_3 edicao_benedita machado
Apresentacao jornadas tecnicas_qualidade_3 edicao_benedita machado

Segurança e Saúde em Obras Subterrâneas
Segurança e Saúde em Obras SubterrâneasSegurança e Saúde em Obras Subterrâneas
Segurança e Saúde em Obras Subterrâneas

Segurança e Saúde em Obras Subterrâneas
Segurança e Saúde em Obras SubterrâneasSegurança e Saúde em Obras Subterrâneas
Segurança e Saúde em Obras Subterrâneas

construção-Aço-Leve-CM-26 fev2015
construção-Aço-Leve-CM-26 fev2015construção-Aço-Leve-CM-26 fev2015
construção-Aço-Leve-CM-26 fev2015

11919225 principios
11919225 principios11919225 principios
11919225 principios

Segurança e Saúde em Obras Subterrâneas
Segurança e Saúde em Obras SubterrâneasSegurança e Saúde em Obras Subterrâneas
Segurança e Saúde em Obras Subterrâneas

Controlar company presentation junho 2016 - vera figueiredo
Controlar   company presentation junho 2016 - vera figueiredoControlar   company presentation junho 2016 - vera figueiredo
Controlar company presentation junho 2016 - vera figueiredo

Atr autorizacao para trabalho de risco
Atr   autorizacao para trabalho de riscoAtr   autorizacao para trabalho de risco
Atr autorizacao para trabalho de risco

Segurança e Saúde em Obras Subterrâneas
Segurança e Saúde em Obras SubterrâneasSegurança e Saúde em Obras Subterrâneas
Segurança e Saúde em Obras Subterrâneas

30 jul2016 kaizen presentation ciccopn
30 jul2016 kaizen presentation ciccopn30 jul2016 kaizen presentation ciccopn
30 jul2016 kaizen presentation ciccopn

Seminário Construção em Aço Leve-Gyptec-CICCOPN
Seminário Construção em Aço Leve-Gyptec-CICCOPNSeminário Construção em Aço Leve-Gyptec-CICCOPN
Seminário Construção em Aço Leve-Gyptec-CICCOPN

Introducción energía y confort en la vivienda
Introducción energía y confort en la viviendaIntroducción energía y confort en la vivienda
Introducción energía y confort en la vivienda

Regulamento de Segurança
Regulamento de SegurançaRegulamento de Segurança
Regulamento de Segurança

Treinamento Espaço confinados
Treinamento Espaço confinados Treinamento Espaço confinados
Treinamento Espaço confinados


Semelhante a Seminário Construção em Aço Leve -Rockwool-CICCOPN

Decoustics - Matercaima
Decoustics - MatercaimaDecoustics - Matercaima
Decoustics - Matercaima
guestbab04a

Decoustics - Matercaima
Decoustics - MatercaimaDecoustics - Matercaima
Decoustics - Matercaima
guestbab04a

Apresentação alcoa ivgold contact
Apresentação alcoa ivgold contactApresentação alcoa ivgold contact
Apresentação alcoa ivgold contact
NBA Esquadrias

ETAPA PRÉ-PRODUÇÃO
ETAPA PRÉ-PRODUÇÃOETAPA PRÉ-PRODUÇÃO
ETAPA PRÉ-PRODUÇÃO
verdesign

_CATALOGO ACM - DAY BRASIL.pdf
_CATALOGO ACM - DAY BRASIL.pdf_CATALOGO ACM - DAY BRASIL.pdf
_CATALOGO ACM - DAY BRASIL.pdf
brpimenta

PaviAIRES, Lda
PaviAIRES, LdaPaviAIRES, Lda
PaviAIRES, Lda
frd2ires

Slide MACO II wanda e seldon bbbbbbbbbbbbnn
Slide MACO II wanda e seldon bbbbbbbbbbbbnnSlide MACO II wanda e seldon bbbbbbbbbbbbnn
Slide MACO II wanda e seldon bbbbbbbbbbbbnn
AraujodeNJorgin

Exemplos estufas.pdf
Exemplos estufas.pdfExemplos estufas.pdf
Exemplos estufas.pdf
ssuseraa4a2e1

MANUAL DE MANUTENÇÃO INDUSTRIAL
MANUAL DE MANUTENÇÃO INDUSTRIALMANUAL DE MANUTENÇÃO INDUSTRIAL
MANUAL DE MANUTENÇÃO INDUSTRIAL
Sandro Marques Solidario

GuiadoBetao2022.PDF
GuiadoBetao2022.PDFGuiadoBetao2022.PDF
GuiadoBetao2022.PDF
NunoMonteiro90

Apostila pintura industrial
Apostila pintura industrialApostila pintura industrial
Apostila pintura industrial
Carlos Eduardo Souza dos Santos

Apresentação qsa slide
Apresentação qsa   slideApresentação qsa   slide
Apresentação qsa slide
LeonardoAmaralTeixeira

Isolamentos termicos Flexiveis - EWEN (Portugal)
Isolamentos termicos Flexiveis - EWEN (Portugal)Isolamentos termicos Flexiveis - EWEN (Portugal)
Isolamentos termicos Flexiveis - EWEN (Portugal)
EWEN - Industrial Energy Efficiency & Project Mang't Systems

Catalogo-Cabos-2022-Final-Electricol.pdf
Catalogo-Cabos-2022-Final-Electricol.pdfCatalogo-Cabos-2022-Final-Electricol.pdf
Catalogo-Cabos-2022-Final-Electricol.pdf
MrioCouto1

CURSO_DE_TUBULACOES_INDUSTRIAIS.pdf
CURSO_DE_TUBULACOES_INDUSTRIAIS.pdfCURSO_DE_TUBULACOES_INDUSTRIAIS.pdf
CURSO_DE_TUBULACOES_INDUSTRIAIS.pdf
Orfeu Matiello Vendramini

Orlando Sampaio - SAPA
Orlando Sampaio - SAPAOrlando Sampaio - SAPA
Orlando Sampaio - SAPA
Construção Sustentável

1446 revista ipt-__tecnologia_e_inovacao_n_3
1446 revista ipt-__tecnologia_e_inovacao_n_31446 revista ipt-__tecnologia_e_inovacao_n_3
1446 revista ipt-__tecnologia_e_inovacao_n_3
Adriana de Araujo

TUBERIAS ADS
TUBERIAS ADSTUBERIAS ADS
TUBERIAS ADS
Juan T. Perez

Apresentação do EC2.pdf
Apresentação do EC2.pdfApresentação do EC2.pdf
Apresentação do EC2.pdf
Orivaldo10

BIPV - INTEGRAÇÃO FOTOVOLTAICA EM EDIFÍCIOS - Onyx Solar
BIPV - INTEGRAÇÃO FOTOVOLTAICA EM EDIFÍCIOS - Onyx SolarBIPV - INTEGRAÇÃO FOTOVOLTAICA EM EDIFÍCIOS - Onyx Solar
BIPV - INTEGRAÇÃO FOTOVOLTAICA EM EDIFÍCIOS - Onyx Solar
ONYX SOLAR ENERGY S.L.


Semelhante a Seminário Construção em Aço Leve -Rockwool-CICCOPN (20)

Decoustics - Matercaima
Decoustics - MatercaimaDecoustics - Matercaima
Decoustics - Matercaima

Decoustics - Matercaima
Decoustics - MatercaimaDecoustics - Matercaima
Decoustics - Matercaima

Apresentação alcoa ivgold contact
Apresentação alcoa ivgold contactApresentação alcoa ivgold contact
Apresentação alcoa ivgold contact

ETAPA PRÉ-PRODUÇÃO
ETAPA PRÉ-PRODUÇÃOETAPA PRÉ-PRODUÇÃO
ETAPA PRÉ-PRODUÇÃO

_CATALOGO ACM - DAY BRASIL.pdf
_CATALOGO ACM - DAY BRASIL.pdf_CATALOGO ACM - DAY BRASIL.pdf
_CATALOGO ACM - DAY BRASIL.pdf

PaviAIRES, Lda
PaviAIRES, LdaPaviAIRES, Lda
PaviAIRES, Lda

Slide MACO II wanda e seldon bbbbbbbbbbbbnn
Slide MACO II wanda e seldon bbbbbbbbbbbbnnSlide MACO II wanda e seldon bbbbbbbbbbbbnn
Slide MACO II wanda e seldon bbbbbbbbbbbbnn

Exemplos estufas.pdf
Exemplos estufas.pdfExemplos estufas.pdf
Exemplos estufas.pdf

MANUAL DE MANUTENÇÃO INDUSTRIAL
MANUAL DE MANUTENÇÃO INDUSTRIALMANUAL DE MANUTENÇÃO INDUSTRIAL
MANUAL DE MANUTENÇÃO INDUSTRIAL

GuiadoBetao2022.PDF
GuiadoBetao2022.PDFGuiadoBetao2022.PDF
GuiadoBetao2022.PDF

Apostila pintura industrial
Apostila pintura industrialApostila pintura industrial
Apostila pintura industrial

Apresentação qsa slide
Apresentação qsa   slideApresentação qsa   slide
Apresentação qsa slide

Isolamentos termicos Flexiveis - EWEN (Portugal)
Isolamentos termicos Flexiveis - EWEN (Portugal)Isolamentos termicos Flexiveis - EWEN (Portugal)
Isolamentos termicos Flexiveis - EWEN (Portugal)

Catalogo-Cabos-2022-Final-Electricol.pdf
Catalogo-Cabos-2022-Final-Electricol.pdfCatalogo-Cabos-2022-Final-Electricol.pdf
Catalogo-Cabos-2022-Final-Electricol.pdf

CURSO_DE_TUBULACOES_INDUSTRIAIS.pdf
CURSO_DE_TUBULACOES_INDUSTRIAIS.pdfCURSO_DE_TUBULACOES_INDUSTRIAIS.pdf
CURSO_DE_TUBULACOES_INDUSTRIAIS.pdf

Orlando Sampaio - SAPA
Orlando Sampaio - SAPAOrlando Sampaio - SAPA
Orlando Sampaio - SAPA

1446 revista ipt-__tecnologia_e_inovacao_n_3
1446 revista ipt-__tecnologia_e_inovacao_n_31446 revista ipt-__tecnologia_e_inovacao_n_3
1446 revista ipt-__tecnologia_e_inovacao_n_3

TUBERIAS ADS
TUBERIAS ADSTUBERIAS ADS
TUBERIAS ADS

Apresentação do EC2.pdf
Apresentação do EC2.pdfApresentação do EC2.pdf
Apresentação do EC2.pdf

BIPV - INTEGRAÇÃO FOTOVOLTAICA EM EDIFÍCIOS - Onyx Solar
BIPV - INTEGRAÇÃO FOTOVOLTAICA EM EDIFÍCIOS - Onyx SolarBIPV - INTEGRAÇÃO FOTOVOLTAICA EM EDIFÍCIOS - Onyx Solar
BIPV - INTEGRAÇÃO FOTOVOLTAICA EM EDIFÍCIOS - Onyx Solar


Mais de CICCOPN - Centro de formação Profissional da Industria da Construção Civil e Obras Públicas do Norte

ISO9001 - Aplicação prática no Setor da Construção Civil
ISO9001 -  Aplicação prática no Setor da Construção Civil               ISO9001 -  Aplicação prática no Setor da Construção Civil
Implementação do Lean na Construção
Implementação do Lean na ConstruçãoImplementação do Lean na Construção
eiC - Evolucao Certificacao Construcao Civil
eiC - Evolucao Certificacao Construcao CivileiC - Evolucao Certificacao Construcao Civil
Jornadas Qualidade 2019
Jornadas Qualidade 2019Jornadas Qualidade 2019
Apresentacao joao baptista_julho2019
Apresentacao joao baptista_julho2019Apresentacao joao baptista_julho2019
Apresentacao rui-cunha
Apresentacao rui-cunhaApresentacao rui-cunha
Learningshift divulgacao fevereiro 2019 - workshops
Learningshift divulgacao fevereiro 2019 - workshopsLearningshift divulgacao fevereiro 2019 - workshops
Learningshift divulgacao fevereiro 2019 - workshops
Learningshift divulgacao fevereiro 2019 - workshopsLearningshift divulgacao fevereiro 2019 - workshops
Jornadas Qualidade - Business intelligence
Jornadas Qualidade - Business intelligence Jornadas Qualidade - Business intelligence
Jornadas qualidade - Bosch
Jornadas qualidade - BoschJornadas qualidade - Bosch
Qualidade desenvolvimento-produtos
Qualidade desenvolvimento-produtosQualidade desenvolvimento-produtos
Jornadas qualidade 2018 - ISO/IEC
Jornadas qualidade 2018 - ISO/IECJornadas qualidade 2018 - ISO/IEC
Equipas de Qualidade
Equipas de QualidadeEquipas de Qualidade
Trabalhador designado - Segurança e Saúde no Trabalho
Trabalhador designado - Segurança e Saúde no TrabalhoTrabalhador designado - Segurança e Saúde no Trabalho
Jornadas da Qualidade no CICCOPN
Jornadas da Qualidade no CICCOPNJornadas da Qualidade no CICCOPN
A nova Norma Internacional ISO 45001:2018 – Sistema de Gestão da Segurança e ...
A nova Norma Internacional ISO 45001:2018 – Sistema de Gestão da Segurança e ...A nova Norma Internacional ISO 45001:2018 – Sistema de Gestão da Segurança e ...
A nova Norma Internacional ISO 45001:2018 – Sistema de Gestão da Segurança e ...
CICCOPN - Centro de formação Profissional da Industria da Construção Civil e Obras Públicas do Norte

Guia controlo exposicao profissional a agentes químicos
Guia controlo exposicao profissional a agentes químicosGuia controlo exposicao profissional a agentes químicos
Guia luvas-Exposição profissional a agentes químicos
Guia luvas-Exposição profissional a agentes químicosGuia luvas-Exposição profissional a agentes químicos
Guia epi - Exposição profissional a agentes químicos
Guia epi - Exposição profissional a agentes químicosGuia epi - Exposição profissional a agentes químicos
Exposição profissional a agentes químicos
Exposição profissional a agentes químicosExposição profissional a agentes químicos

Mais de CICCOPN - Centro de formação Profissional da Industria da Construção Civil e Obras Públicas do Norte (20)

ISO9001 - Aplicação prática no Setor da Construção Civil
ISO9001 -  Aplicação prática no Setor da Construção Civil               ISO9001 -  Aplicação prática no Setor da Construção Civil
ISO9001 - Aplicação prática no Setor da Construção Civil

Implementação do Lean na Construção
Implementação do Lean na ConstruçãoImplementação do Lean na Construção
Implementação do Lean na Construção

eiC - Evolucao Certificacao Construcao Civil
eiC - Evolucao Certificacao Construcao CivileiC - Evolucao Certificacao Construcao Civil
eiC - Evolucao Certificacao Construcao Civil

Jornadas Qualidade 2019
Jornadas Qualidade 2019Jornadas Qualidade 2019
Jornadas Qualidade 2019

Apresentacao joao baptista_julho2019
Apresentacao joao baptista_julho2019Apresentacao joao baptista_julho2019
Apresentacao joao baptista_julho2019

Apresentacao rui-cunha
Apresentacao rui-cunhaApresentacao rui-cunha
Apresentacao rui-cunha

Learningshift divulgacao fevereiro 2019 - workshops
Learningshift divulgacao fevereiro 2019 - workshopsLearningshift divulgacao fevereiro 2019 - workshops
Learningshift divulgacao fevereiro 2019 - workshops

Learningshift divulgacao fevereiro 2019 - workshops
Learningshift divulgacao fevereiro 2019 - workshopsLearningshift divulgacao fevereiro 2019 - workshops
Learningshift divulgacao fevereiro 2019 - workshops

Jornadas Qualidade - Business intelligence
Jornadas Qualidade - Business intelligence Jornadas Qualidade - Business intelligence
Jornadas Qualidade - Business intelligence

Jornadas qualidade - Bosch
Jornadas qualidade - BoschJornadas qualidade - Bosch
Jornadas qualidade - Bosch

Qualidade desenvolvimento-produtos
Qualidade desenvolvimento-produtosQualidade desenvolvimento-produtos
Qualidade desenvolvimento-produtos

Jornadas qualidade 2018 - ISO/IEC
Jornadas qualidade 2018 - ISO/IECJornadas qualidade 2018 - ISO/IEC
Jornadas qualidade 2018 - ISO/IEC

Equipas de Qualidade
Equipas de QualidadeEquipas de Qualidade
Equipas de Qualidade

Trabalhador designado - Segurança e Saúde no Trabalho
Trabalhador designado - Segurança e Saúde no TrabalhoTrabalhador designado - Segurança e Saúde no Trabalho
Trabalhador designado - Segurança e Saúde no Trabalho

Jornadas da Qualidade no CICCOPN
Jornadas da Qualidade no CICCOPNJornadas da Qualidade no CICCOPN
Jornadas da Qualidade no CICCOPN

A nova Norma Internacional ISO 45001:2018 – Sistema de Gestão da Segurança e ...
A nova Norma Internacional ISO 45001:2018 – Sistema de Gestão da Segurança e ...A nova Norma Internacional ISO 45001:2018 – Sistema de Gestão da Segurança e ...
A nova Norma Internacional ISO 45001:2018 – Sistema de Gestão da Segurança e ...

Guia controlo exposicao profissional a agentes químicos
Guia controlo exposicao profissional a agentes químicosGuia controlo exposicao profissional a agentes químicos
Guia controlo exposicao profissional a agentes químicos

Guia luvas-Exposição profissional a agentes químicos
Guia luvas-Exposição profissional a agentes químicosGuia luvas-Exposição profissional a agentes químicos
Guia luvas-Exposição profissional a agentes químicos

Guia epi - Exposição profissional a agentes químicos
Guia epi - Exposição profissional a agentes químicosGuia epi - Exposição profissional a agentes químicos
Guia epi - Exposição profissional a agentes químicos

Exposição profissional a agentes químicos
Exposição profissional a agentes químicosExposição profissional a agentes químicos
Exposição profissional a agentes químicos


Seminário Construção em Aço Leve -Rockwool-CICCOPN

  • 1. CONSTRUÇÃO EM AÇO LEVE – LSF F.M.I.R - ROCKWOOL CICCOPN Centro de Formação Profissional da Indústria de Construção Civil e Obras Públicas do Norte 26 Fevereiro 2015 – 9h15-13h00 The ROCKWOOL presentation 1
  • 2. 2 Índice 1 Apresentação F.M.I.R - ROCKWOOL Sistemas e detalhes REDAir REDArt ROCKFON 2 Produtos – Processo produtivo 3 Aplicações LSF Lã Rocha ROCKWOOL
  • 3.  Pioneira na comercializão de materiais de isolamento em Portugal em 1988  A empresa viu oportunidades de apresentar novas soluções ao mercado português de isolamento térmico, isolamento acústico, revestimentos interiores e exteriores.  Em 2003 inauguram as novas instalações em S. Pedro de Rates, Póvoa de Varzim. Estão em Guimarães e Vila Real, e operam em todo o Território Nacional além do sector de exportações. The ROCKWOOL presentation - Distribuitor 3
  • 4. Grupo ROCKWOOL The ROCKWOOL presentation - the Group in general  A primeira fabricação de lã de rocha começou em Hedehusene perto de Copenhagen, Denmark em 1937, com 20 trabalhadores.  O Grupo ROCKWOOL é o maior fabricante de produtos e sistemas inovadores baseados em lã de rocha.  Actualmente mais de 9,700 trabalhadores  Pontos comerciais e fabricas em mais de 40 países.  Multinacional Dinamarquesa 4
  • 5. The ROCKWOOL presentation - materials 5 Processo produtivo – Raw materials
  • 7. The ROCKWOOL presentationl 7 Processo produtivo – linha produção
  • 9. The ROCKWOOL presentation 9 Formatos material Distintos revestimentos Alumínio Véu mineral Papel KraftAlumínio Reforçado Distintas densidades Baixa densidade Alta densidade Rígidos DUPLA DENSIDADEMédia densidade Semi-rigidos > 90 Kg/m340 - 90 Kg/m3
  • 10. Maioria dos produtos do grupo são baseados em lã de rocha A Lã de rocha tem excelentes propriedades, tais como: The ROCKWOOL presentation - the Group in generalThe ROCKWOOL presentation 10
  • 11. ISOLAMENTO TÉRMICO Os produtos do Grupo ROCKWOOL isolam do frio e do calor 11 The ROCKWOOL presentation
  • 12. ISOLAMENTO TÉRMICO  Resistência Térmica - Representa a dificuldade que oferece o produto em permitir que o calor o atravesse. R e = l Rt Isolamento 12 The ROCKWOOL presentation
  • 13. e1 e2 e3 l1 l2 l3 Unidades: W/(m2.K) = 0,86 Kcal/(h.m2.ºC) U R R R R h L l i h T SI i SE i i e = = + + = + + 1 1 1 1 1 U Isolamento  A resistência térmica da Lã de Rocha permite reduzir o valor do coeficiente de transmissão (U) do sistema construtivo. ISOLAMENTO TÉRMICO 13 The ROCKWOOL presentation
  • 14. Condutibilidade térmica dos produtos LÃ DE ROCHA Produtos Flexíveis Principais aplicações: Residencial, Reabilitação e construção nova Principais aplicações: (Não residencial cobertura plana, fachada, fundações, paineis sandwich), isolamentos técnicos, OEM Produtos rigidos 180 kg/m3 25 kg/m3 Espumas plásticas Produtos rigidos Lã de vidro Produtos flexíveis l=0,042 W/m.K l=0,034 W/m.K l=0,040 W/m.K 40 kg/m3 70 kg/m3 l=0,036 W/m.K 14 The ROCKWOOL presentation
  • 15. ISOLAMENTO ACÚSTICO Os produtos do grupo ROCKWOOL absorvem o ruído 15 The ROCKWOOL presentation
  • 16. Isolamento ≠ acondicionamento  Isolamento acústico Estuda os ruidos provenientes do exterior até um determinado recinto.  Acondicionamento acústico Estuda qual a qualidade acústica interior de uma determinada sala. 16 The ROCKWOOL presentation
  • 17. Mede-se com o Tempo de de Reverberação. [segundos] DEPENDE DA ABSORÇÃO DOS MATERIAIS DA SALA Mede-se em decibel. [dB] DEPENDE DOS MATERIAIS QUE FORMAM OS PARAMENTOS E SUAS INSTALAÇÕES  Isolamento acústico Estuda os ruidos provenientes do exterior até um determinado recinto.  Acondicionamento acústico Estuda qual a qualidade acústica interior de uma determinada sala. Isolamento ≠ acondicionamento 17 The ROCKWOOL presentation
  • 18. Ruído aéreo Ruido aéreo Ruido de impacto Ruido de impacto TIPOS DE ISOLAMENTOS Isolamento – ruído aéreo e impacto 18 The ROCKWOOL presentation
  • 19. PROTECÇÃO AO FOGO Os produtos do grupo ROCKWOOL podem proteger contra a propagação de fogo 19 The ROCKWOOL presentation
  • 21. 21  The ROCKWOOL presentation
  • 22. 22 ENSAIO SIMULAÇÃO NAVE INDUSTRIAL Painel Sandwich LÃ DE ROCHA Painel Sandwich PUR  The ROCKWOOL presentation
  • 23. 23 ENSAIO FOGO FACHADA – FACHADA VENTILADA PUR LÃ DE ROCHA  The ROCKWOOL presentation
  • 24. Os produtos do grupo ROCKWOOL são dimensionalmente estáveis 24 The ROCKWOOL presentation
  • 25. Os produtos do grupo ROCKWOOL repelem a água 25 The ROCKWOOL presentation
  • 26. Produtos ROCKWOOL e aplicações em sistema LSF 26 The ROCKWOOL presentation
  • 27. 27  Piso flutuante Isolamento ao ruído impacto  Piso flutuante com isolamento ao ruído impacto aplicação ROCKSOL E 525 Pavimentos - Isolamento ao impacto The ROCKWOOL presentation
  • 28. 28 Divisórias interiores – Isolamento ruído aéreo The ROCKWOOL presentation
  • 29. 29 Divisórias interiores – Isolamento ruído aéreo The ROCKWOOL presentation
  • 30. 30 Divisórias interiores – Isolamento ruído aéreo The ROCKWOOL presentation
  • 31. 31 Coberturas – Isolamento térmico e acústico ROCKCIEL - E 444 1. Pranchas que formam o tecto interior, madeira, placas, etc… 2. Isolamento térmico ROCKWOOL de DUPLA DENSIDADE – ROCKCIEL E444 3. Membrana permeável vapor de água 4. Ripas verticais 5. Ripas suporte telhas 6. Cobertura Ver manual técnico para detalhes. The ROCKWOOL presentation
  • 32. 32 Coberturas – Isolamento térmico e acústico The ROCKWOOL presentation
  • 33. 33 REDArt – ETICS – Isolamento pelo exterior The ROCKWOOL presentation
  • 34. 34 Descrição do produto Painel para fachadas de Dupla Densidade com capa interior de menor densidade (90 kg/m3) e capa exterior resistente (150 kg/m3). Vantagens Único produto de Dupla Densidade no segmento. Poupança energética Sustentabilidade materias Reciclagem e resíduos Altas prestações acústicas. Térmica (λ =0,036 W/mK) Transpirabilidade (μ=1) Estabilidade dimensional (T5) Aplicação: Reabilitação: Fachada e Obra nova: Fachada e Contorno. O PRODUTO MAIS USADO NA EUROPA PARA SISTEMAS ETICS Dimensões Espessura Comprimento Largura RockSate Duo 50,60,80,100,120,140, 160, 180, 200 1200 600 ETICS – ROCKSATE DUO The ROCKWOOL presentation
  • 35. 35 Colagem – ROCKSATE DUO The ROCKWOOL presentation
  • 36. 36 Aplicação – ROCKSATE DUO The ROCKWOOL presentation
  • 37. 37  Base de plástico: Material polimérico  Elemento expansão: Metal ou material polimérico (com parafuso ou prego) Fixações e disposição Fixações – Disposição nas placas ROCKSATE DUO The ROCKWOOL presentation
  • 38. 38 MALHA ANTIVANDALISMO MALHA NORMAL Ligante: SILICATO POTÁSSICO Agregados ou pinturas de silicato Ligante: RESINA DE SILICONE Agregados ou pinturas de silicone REDArt – Malha; Acabamentos – Silicatos e Silicone The ROCKWOOL presentation
  • 39. 39 2 1 3 4 5 6 7 8 REDArt Adesivo Gama RockSATE Fixações mecânicas, 2 tipos REDArt Capa base Malha de reforço ,2 tipos REDArt primário ,2 tipos • REDArt primário para Silicato • REDArt primário para Silicone REDArt acabamento,2 tipos Perfis: 16 tipos, mais utilizados: 5 tipos 1 2 3 4 5 6 7 8  REDArt acabamento Silicato: Tipo de grão 1 - 1,5 e 2 mm  REDArt acabamento Silicone: Tipo de grão 1 – 1,5 e 2mm • REDArt acabamento Silicato • REDArt acabamento Silicone REDArt pinturas ,2 tipos; • REDArt Silicato Paint • REDArt Silocone Paint Carta de 220 cores Textura: PICOTADO The ROCKWOOL presentation
  • 41. 41 REDAir – Fachada Ventilada – Isolamento pelo exterior The ROCKWOOL presentation
  • 46. 46 SALA Ouvinte Emissor de som tempo (s) NPS(dB) RESPOSTA SALA Som directo Primeiras reflexões Reflexões tardias Noções de Acústica. Tempo de reverberação T60 Campo reverberado The ROCKWOOL presentation
  • 47. 47 A capacidade de absorção do som de um material qualquer representa-se mediante o coeficiente de absorção α: cidenteenergia_in sorvidaenergia_ab α = Se é 0 = Material reflectante Se é 1 = Material absorvente Energia Absorvida Energia Refletida Energia Incidente Noções de Acústica. Coeficiente de abs. acústica ( αm ) The ROCKWOOL presentation
  • 52. Obrigado pela atenção. Paulo Cabrita – ROCKWOOL paulo.cabrita@rockwool.com Miguel Reis – F.M.I.R 52 The ROCKWOOL presentation
