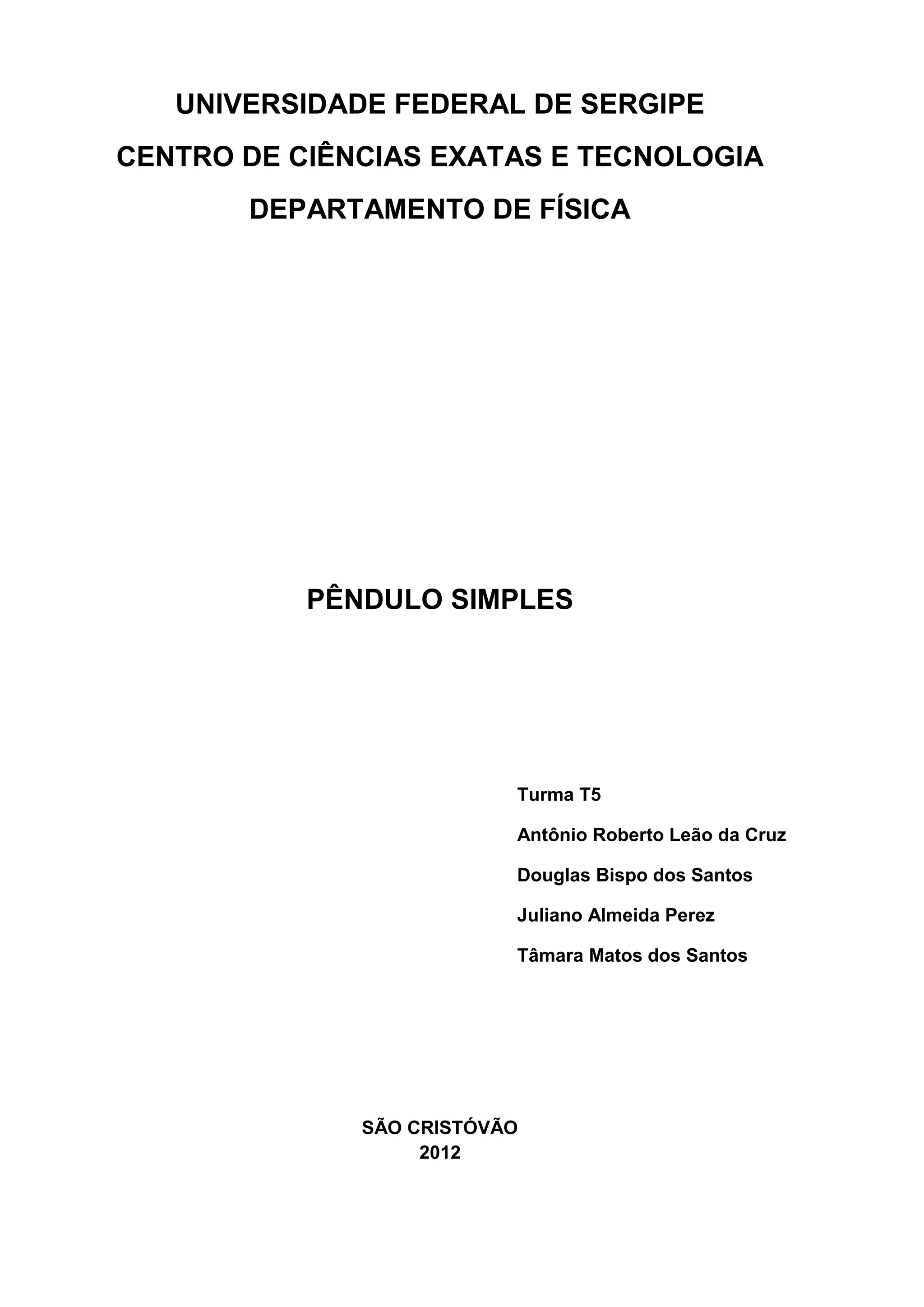

UNIVERSIDADE FEDERAL DE SERGIPE
CENTRO DE CIÊNCIAS EXATAS E TECNOLOGIA
DEPARTAMENTO DE FÍSICA
PÊNDULO SIMPLES
Turma T5
Antônio Roberto Leão da Cruz
Douglas Bispo dos Santos
Juliano Almeida Perez
Tâmara Matos dos Santos
SÃO CRISTÓVÃO
2012
UNIVERSIDADE FEDERAL DE SERGIPE
CENTRO DE CIÊNCIAS EXATAS E TECNOLOGIA
DEPARTAMENTO DE FÍSICA
Relatório de laboratório apresentado à
Universidade Federal de Sergipe, Centro
de Ciências Exatas e Tecnologia,
Departamento de Física, como um dos pré-
requisitos para a conclusão da disciplina
Laboratório de Física A.
Orientador: Mário Ernesto Giroldo Valerio.
SÃO CRISTÓVÃO
2012
1. INTRODUÇÃO
Galileu Galilei foi físico, astrônomo, matemático e filósofo italiano que teve
papel muito importante na revolução científica. Galileu nasceu no ano de 1564 em
Pisa, Itália. Galileu sempre foi muito dedicado aos estudos sobre os movimentos dos
corpos, sendo ele o cientista que moldou as bases para que Isaac Newton
descrevesse as três leis que explicam os movimentos dos corpos do universo. Diz a
história que, certa vez, Galileu estava observando as oscilações de um lustre da
Catedral de Pisa quando teve a ideia de fazer medidas do tempo de oscilação.
Como naquela época ainda não haviam inventado o relógio e nem o cronômetro,
Galileu fez a contagem do tempo de oscilação comparando-o com a contagem das
batidas de seu próprio pulso. Fazendo isso ele verificou que mesmo quando as
oscilações ficavam cada vez menores o tempo delas era sempre o mesmo. Em sua
casa ele repetiu o experimento utilizando um pêndulo e novamente o resultado que
tinha obtido com a oscilação do lustre foi confirmado, e verificou ainda que o tempo
das oscilações dependiam do comprimento do fio. Com essas descobertas Galileu
sugeriu o uso de um pêndulo de comprimento padrão para fazer a medida da
pulsação de pacientes. Esse aparelho se tornou muito popular entre os médicos da
época e foi a última contribuição desse físico para a medicina, pois o estudo de
outros dispositivos mecânicos fez com que ele alterasse seu ramo profissional.
Ao realizar novos experimentos com pêndulos, Galileu verificou que o tempo
de oscilação do pêndulo não depende do peso do corpo que está preso na
extremidade do fio, ou seja, o tempo é o mesmo tanto para um corpo leve quanto
para um corpo pesado. Essa descoberta fez com que Galileu imaginasse que uma
pedra leve e outra pesada oscilando na extremidade de um fio, gastavam o mesmo
tempo para ir da posição mais alta para a posição mais baixa. Sabendo que o
movimento do pêndulo e a queda livre são causados pela ação da gravidade, Galileu
disse e comprovou, na Torre de Pisa, que se duas pedras de diferentes massas
fossem abandonadas livremente da mesma altura, ambas gastariam o mesmo
tempo para alcançar o solo. Essas conclusões eram contrárias às conclusões e
ensinamentos de Aristóteles.
Um pêndulo é um sistema composto por uma massa acoplada a um pivô
que permite sua movimentação livremente. A massa fica sujeita à força restauradora
causada pela gravidade. Existem inúmeros pêndulos estudados por físicos, já que
estes o descrevem como um objeto de fácil previsão de movimentos e que
possibilitou inúmeros avanços tecnológicos, alguns deles são os pêndulos físicos, de
torção, cônicos, de Foucalt, duplos, espirais, de Karter e invertidos. Mas o modelo
mais simples, e que tem maior utilização é o Pêndulo Simples. Este pêndulo
consiste em uma massa presa a um fio flexível e inextensível por uma de suas
extremidades e livre por outra, representado da seguinte forma:
Quando afastamos a massa da posição de repouso e a soltamos, o pêndulo realiza
oscilações. Ao desconsiderarmos a resistência do ar, as únicas forças que atuam
sobre o pêndulo são a tensão sobre o fio e o peso da massa m. Desta forma:
A componente da força Peso que é dado por Pcosθ se anulará com a força de
Tensão do fio, sendo assim, a única causa do movimento oscilatório é a força
restauradora Psenθ. Então:
𝐹 = −𝑃𝑠𝑒𝑛𝜃 (1)

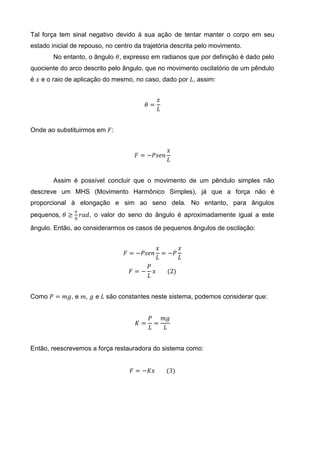

Tal força tem sinal negativo devido à sua ação de tentar manter o corpo em seu
estado inicial de repouso, no centro da trajetória descrita pelo movimento.
No entanto, o ângulo 𝜃, expresso em radianos que por definição é dado pelo
quociente do arco descrito pelo ângulo, que no movimento oscilatório de um pêndulo
é 𝑥 e o raio de aplicação do mesmo, no caso, dado por 𝐿, assim:
𝜃 =
𝑥
𝐿
Onde ao substituirmos em 𝐹:
𝐹 = −𝑃𝑠𝑒𝑛
𝑥
𝐿
Assim é possível concluir que o movimento de um pêndulo simples não
descreve um MHS (Movimento Harmônico Simples), já que a força não é
proporcional à elongação e sim ao seno dela. No entanto, para ângulos
pequenos, 𝜃 ≥
𝜋
8
𝑟𝑎𝑑, o valor do seno do ângulo é aproximadamente igual a este
ângulo. Então, ao considerarmos os casos de pequenos ângulos de oscilação:
𝐹 = −𝑃𝑠𝑒𝑛
𝑥
𝐿
= −𝑃
𝑥
𝐿
𝐹 = −
𝑃
𝐿
𝑥 (2)
Como 𝑃 = 𝑚𝑔, e 𝑚, 𝑔 e 𝐿 são constantes neste sistema, podemos considerar que:
𝐾 =
𝑃
𝐿
=
𝑚𝑔
𝐿
Então, reescrevemos a força restauradora do sistema como:
𝐹 = −𝐾𝑥 (3)
Ainda podemos desenvolver a equação 𝐹 = −𝑃𝑠𝑒𝑛𝜃 da seguinte maneira:
𝑚𝑎 = −𝑚𝑔𝑠𝑒𝑛𝜃
Para 𝑎 =
𝑑²(𝑥)
𝑑𝑡²
e 𝑥 = 𝜃𝐿, temos:
𝑚
𝑑²(𝑥)
𝑑𝑡²
= −𝑚𝑔𝑠𝑒𝑛𝜃
𝑑²(𝜃𝐿)
𝑑𝑡²
= −𝑔𝑠𝑒𝑛𝜃
𝑑²(𝜃)
𝑑𝑡²
+
𝑔𝑠𝑒𝑛𝜃
𝐿
= 0 (4)
Sendo assim, a análise de um pêndulo simples nos mostra que, para
pequenas oscilações, um pêndulo simples descreve um MHS. Como para qualquer
MHS, o período é dado por:
𝑇 = 2𝜋
𝑚
𝐾
E como 𝐾 =
𝑚𝑔
𝐿
, então, o período de um pêndulo simples pode ser expresso por:
𝑇 = 2𝜋
𝑚
𝑚𝑔
𝐿
= 2𝜋
𝐿
𝑔
𝑇 = 2𝜋
𝐿
𝑔
(5)
Figura 01: Movimento de um Pêndulo Simples na prática.

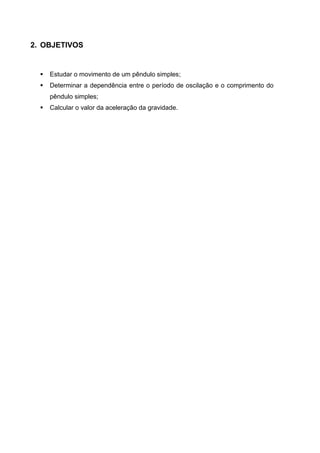

2. OBJETIVOS
 Estudar o movimento de um pêndulo simples;
 Determinar a dependência entre o período de oscilação e o comprimento do
pêndulo simples;
 Calcular o valor da aceleração da gravidade.

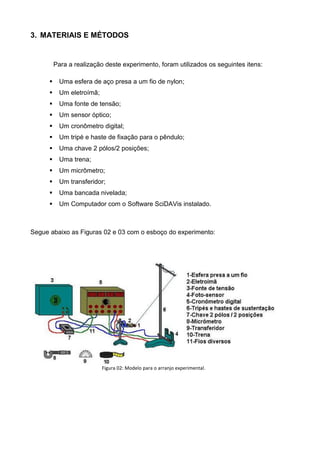

3. MATERIAIS E MÉTODOS
Para a realização deste experimento, foram utilizados os seguintes itens:
 Uma esfera de aço presa a um fio de nylon;
 Um eletroímã;
 Uma fonte de tensão;
 Um sensor óptico;
 Um cronômetro digital;
 Um tripé e haste de fixação para o pêndulo;
 Uma chave 2 pólos/2 posições;
 Uma trena;
 Um micrômetro;
 Um transferidor;
 Uma bancada nivelada;
 Um Computador com o Software SciDAVis instalado.
Segue abaixo as Figuras 02 e 03 com o esboço do experimento:
Figura 02: Modelo para o arranjo experimental.
Figura 03: Imagem captada durante a prática de um experimento de pêndulo simples.
Inicialmente, o experimento foi montado e ajustado no intuito de atender a
todas as especificações. Foi determinado o diâmetro da esfera de aço e sua
respectiva incerteza com o auxílio do micrômetro. Em seguida, foi determinado o
comprimento do fio de nylon e sua respectiva incerteza com a ajuda da trena.
Na sequência, acionamos a chave para energizar o eletroímã e levamos a
esfera às suas proximidades para que fosse fixada na posição desejada. Após a
fixação da esfera no eletroímã, utilizamos o transferidor para garantir que o ângulo
formado com a vertical estaria inferior a 15º. Logo após, desacionamos a chave e a
esfera é libertada da ação magnética do eletroímã. A esfera descreve o movimento
esperado e passa pelo sensor óptico que registra o tempo gasto da mesma para
percorrer ¼ do seu período. Em seguida, resetamos o cronômetro digital e repetimos
mais quatro vezes o mesmo procedimento, obtendo um total de cinco medidas para
o valor de ¼ do período do movimento descrito pela esfera. Repetimos os passos
anteriores para dez comprimentos de fio diferentes.
Finalmente, calculamos a incerteza de ¼ do período e de todo o período de
revolução da esfera em todos os diferentes casos mencionados anteriormente, e
ainda, montamos uma tabela organizando todos esses dados, tanto os obtidos como
os calculados.
4. RESULTADOS E DISCUSSÃO
Segue abaixo as Tabelas 1.1 e 1.2 que revelam respectivamente: Os dados
obtidos e calculados com a realização do experimento e os cálculos das incertezas
envolvidas.

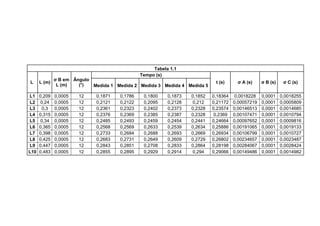

Tabela 1.1
L L (m)
σ B em
L (m)
Ângulo
(°)
Tempo (s)
t (s) σ A (s) σ B (s) σ C (s)
Medida 1 Medida 2 Medida 3 Medida 4 Medida 5
L1 0,209 0,0005 12 0,1871 0,1786 0,1800 0,1873 0,1852 0,18364 0,0018228 0,0001 0,0018255
L2 0,24 0,0005 12 0,2121 0,2122 0,2095 0,2128 0,212 0,21172 0,00057219 0,0001 0,0005809
L3 0,3 0,0005 12 0,2361 0,2323 0,2402 0,2373 0,2328 0,23574 0,00146513 0,0001 0,0014685
L4 0,315 0,0005 12 0,2376 0,2369 0,2385 0,2387 0,2328 0,2369 0,00107471 0,0001 0,0010794
L5 0,34 0,0005 12 0,2485 0,2493 0,2459 0,2454 0,2441 0,24664 0,00097652 0,0001 0,0009816
L6 0,365 0,0005 12 0,2568 0,2569 0,2633 0,2539 0,2634 0,25886 0,00191065 0,0001 0,0019133
L7 0,398 0,0005 12 0,2733 0,2684 0,2688 0,2693 0,2669 0,26934 0,00106799 0,0001 0,0010727
L8 0,425 0,0005 12 0,2683 0,2731 0,2649 0,2609 0,2729 0,26802 0,00234657 0,0001 0,0023487
L9 0,447 0,0005 12 0,2843 0,2851 0,2708 0,2833 0,2864 0,28198 0,00284067 0,0001 0,0028424
L10 0,483 0,0005 12 0,2855 0,2895 0,2929 0,2914 0,294 0,29066 0,00149486 0,0001 0,0014982
Tabela 1.2
Resultado de t T (s) σ T (s) Resultado de T T² (s²) σ T² (s²) Resultado de T²
(0,18364 ± 0,00182) 0,73456 0,007302164 (0,73456 ± 0,00730) 0,539578394 0,010727755 (0,53958 ± 0,01073)
(0,21172 ± 0,00058) 0,84688 0,002323446 (0,84688 ± 0,00232) 0,717205734 0,003935359 (0,71720 ± 0,00393)
(0,23574 ± 0,00147) 0,94296 0,005874147 (0,94296 ± 0,00587) 0,889173562 0,011078171 (0,88917 ± 0,01108)
(0,2369 ± 0,0011) 0,9476 0,004317407 (0,9476 ± 0,0043) 0,89794576 0,008182349 (0,8979 ± 0,0082)
(0,24664 ± 0,00098) 0,98656 0,003926525 (0,98656 ± 0,00393) 0,973300634 0,007747505 (0,97330 ± 0,00775)
(0,25886 ± 0,00191) 1,03544 0,007653078 (1,03544 ± 0,00765) 1,072135994 0,015848606 (1,07213 ± 0,01585)
(0,26934 ± 0,00107) 1,07736 0,004290641 (1,07736 ± 0,00429) 1,16070457 0,00924513 (1,16070 ± 0,00924)
(0,26802 ± 0,00235) 1,07208 0,009394807 (1,07208 ± 0,00939) 1,149355526 0,02014397 (1,14935 ± 0,02014)
(0,28198 ± 0,00284) 1,12792 0,011369714 (1,12792 ± 0,01137) 1,272203526 0,025648256 (1,27220 ± 0,02565)
(0,29066 ± 0,00149) 1,16264 0,005992796 (1,16264 ± 0,00599) 1,35173177 0,013934928 (1,35173 ± 0,01393)
Estão listadas abaixo, todas as equações utilizadas nos cálculos que
envolveram o experimento:
 MÉDIA
𝑥
−
=
𝑥𝑖
𝑛
𝑖=1
𝑛
Geralmente, ao se realizar um experimento, várias medidas de um mesmo
objeto em questão são feitas para garantir um intervalo mais preciso da medição.
Por conseguinte, a média representa a melhor estimativa do valor real desejado.
 DESVIO PADRÃO DA MEDIDA
𝜎 =
𝑥𝑖 − 𝑥
− 2𝑛
𝑖=1
𝑛 − 1
Faz-se necessário aplicar o conceito estatístico do desvio padrão da medida,
para quantificar o grau de dispersão das medidas em relação ao valor médio.
 INCERTEZA DO TIPO A
𝜎𝐴 =
𝜎
𝑛
A incerteza do Tipo A utiliza conceito estatístico que se associa ao valor
médio. É estimado pelo desvio padrão da média e ainda, se torna mais exato,
quanto maior for o número de medidas envolvidas.
 INCERTEZA DO TIPO B
A incerteza do tipo B ou incerteza instrumental é determinada através da
resolução do equipamento utilizado para as medições. No caso de um equipamento
digital, a incerteza de tipo B equivale à menor medida possível do aparelho; para um
equipamento analógico, deve-se dividir o menor valor da escala por dois para obter
a incerteza em questão.
 INCERTEZA COMBINADA
𝜎𝐶 = 𝜎𝐴
2 + 𝜎 𝐵
2
A incerteza Combinada representa o valor total das incertezas associadas às
medidas, ou seja, relaciona tanto a incerteza do Tipo A quanto a do Tipo B.
 PERÍODO DE UM MOVIMENTO HARMÔNICO SIMPLES (MHS)
𝑇 = 2𝜋
𝐿
𝑔
Elevando os dois membros ao quadrado, temos:
𝑇 2
= 2𝜋
𝐿
𝑔
2
𝑇2
= 4𝜋²
𝐿
𝑔
 COEFICIENTE ANGULAR DA RETA FORMADA PELO GRÁFICO L x T²
𝑎 =
𝑔
4𝜋²
 ACELERAÇÃO DA GRAVIDADE
𝑔 = 𝑎4𝜋²
 PROPAGAÇÃO DE INCERTEZAS PARA A ACELERAÇÃO DA
GRAVIDADE
𝜎𝑔 =
𝜕𝑔
𝜕𝑎
𝜎𝑎
2
= 4𝜋²𝜎𝑎
2
𝜎𝑔 = 4𝜋²𝜎𝑎
Relatório pêndulo simples   turma t5

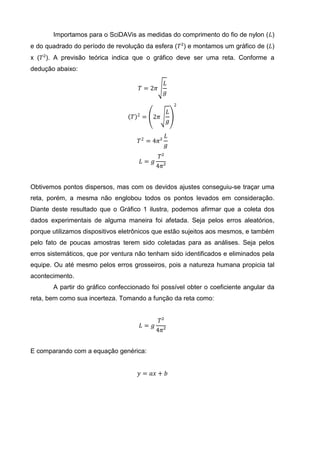

Importamos para o SciDAVis as medidas do comprimento do fio de nylon (𝐿)
e do quadrado do período de revolução da esfera (𝑇²) e montamos um gráfico de (𝐿)
x (𝑇²). A previsão teórica indica que o gráfico deve ser uma reta. Conforme a
dedução abaixo:
𝑇 = 2𝜋
𝐿
𝑔
𝑇 2
= 2𝜋
𝐿
𝑔
2
𝑇2
= 4𝜋²
𝐿
𝑔
𝐿 = 𝑔
𝑇²
4𝜋²
Obtivemos pontos dispersos, mas com os devidos ajustes conseguiu-se traçar uma
reta, porém, a mesma não englobou todos os pontos levados em consideração.
Diante deste resultado que o Gráfico 1 ilustra, podemos afirmar que a coleta dos
dados experimentais de alguma maneira foi afetada. Seja pelos erros aleatórios,
porque utilizamos dispositivos eletrônicos que estão sujeitos aos mesmos, e também
pelo fato de poucas amostras terem sido coletadas para as análises. Seja pelos
erros sistemáticos, que por ventura não tenham sido identificados e eliminados pela
equipe. Ou até mesmo pelos erros grosseiros, pois a natureza humana propicia tal
acontecimento.
A partir do gráfico confeccionado foi possível obter o coeficiente angular da
reta, bem como sua incerteza. Tomando a função da reta como:
𝐿 = 𝑔
𝑇²
4𝜋²
E comparando com a equação genérica:
𝑦 = 𝑎𝑥 + 𝑏
O coeficiente angular será:
𝑎 =
𝑔
4𝜋²
Após plotar o gráfico, o software SciDAVis informa automaticamente o coeficiente
angular e sua respectiva incerteza.
Foi possível calcular a aceleração da gravidade a partir do coeficiente
angular. Isolando g na equação:
𝑎 =
𝑔
4𝜋²
Onde 𝑎 é o coeficiente angular da reta formada pelo gráfico L x T², teremos:
𝑔 = 𝑎4𝜋²
Propagando as incertezas na equação acima, obtemos a incerteza de g:
𝜎𝑔 =
𝜕𝑔
𝜕𝑎
𝜎𝑎
2
= 4𝜋²𝜎𝑎
2
𝜎𝑔 = 4𝜋²𝜎𝑎
Abaixo se encontram o valor teórico e o valor calculado para a aceleração da
gravidade:
Aceleração da Gravidade Teórico Calculado
g (m/s²) 9,78 (13,35048572 ± 0,00066433)
Comparando-se os valores, percebemos que mesmo dentro do intervalo da
incerteza os valores não iguais. Tal fato deve-se aos erros em que o experimento foi
acometido ou exposto, como comentado anteriormente.
Podemos concluir que quanto maior for o comprimento de L maior será o

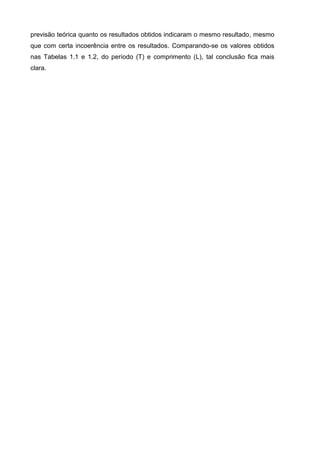

período de revolução. Podemos tirar esta conclusão porque nesse aspecto, tanto a
previsão teórica quanto os resultados obtidos indicaram o mesmo resultado, mesmo
que com certa incoerência entre os resultados. Comparando-se os valores obtidos
nas Tabelas 1.1 e 1.2, do período (T) e comprimento (L), tal conclusão fica mais
clara.

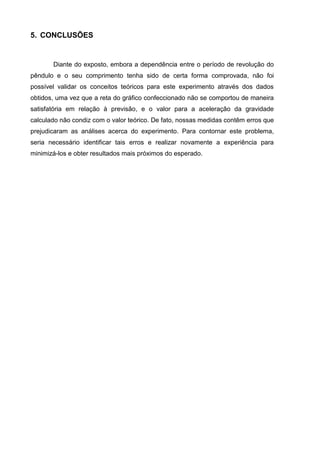

5. CONCLUSÕES
Diante do exposto, embora a dependência entre o período de revolução do
pêndulo e o seu comprimento tenha sido de certa forma comprovada, não foi
possível validar os conceitos teóricos para este experimento através dos dados
obtidos, uma vez que a reta do gráfico confeccionado não se comportou de maneira
satisfatória em relação à previsão, e o valor para a aceleração da gravidade
calculado não condiz com o valor teórico. De fato, nossas medidas contêm erros que
prejudicaram as análises acerca do experimento. Para contornar este problema,
seria necessário identificar tais erros e realizar novamente a experiência para
minimizá-los e obter resultados mais próximos do esperado.

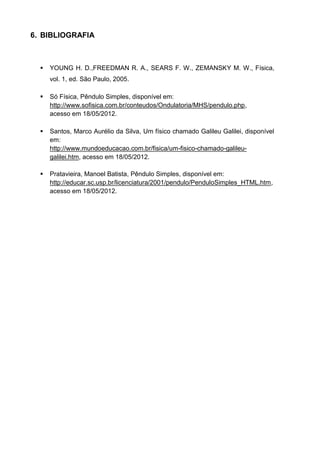

6. BIBLIOGRAFIA
 YOUNG H. D.,FREEDMAN R. A., SEARS F. W., ZEMANSKY M. W., Física,
vol. 1, ed. São Paulo, 2005.
 Só Física, Pêndulo Simples, disponível em:
http://www.sofisica.com.br/conteudos/Ondulatoria/MHS/pendulo.php,
acesso em 18/05/2012.
 Santos, Marco Aurélio da Silva, Um físico chamado Galileu Galilei, disponível
em:
http://www.mundoeducacao.com.br/fisica/um-fisico-chamado-galileu-
galilei.htm, acesso em 18/05/2012.
 Pratavieira, Manoel Batista, Pêndulo Simples, disponível em:
http://educar.sc.usp.br/licenciatura/2001/pendulo/PenduloSimples_HTML.htm,
acesso em 18/05/2012.

Mais conteúdo relacionado

Mais procurados

Relatório de química
Relatório de químicaRelatório de química
Relatório de química
ADSONTORREZANE

Física 2 relatório Circuito RC
Física 2  relatório Circuito RCFísica 2  relatório Circuito RC
Física 2 relatório Circuito RC
Sabrina Fermano

Mecanica exercicios resolvidos
Mecanica exercicios resolvidosMecanica exercicios resolvidos
Mecanica exercicios resolvidos
wedson Oliveira

Relatório 2ª lei de newton turma t5
Relatório 2ª lei de newton   turma t5Relatório 2ª lei de newton   turma t5
Relatório 2ª lei de newton turma t5
Roberto Leao

Modelo de relatório experimental.pdf fim
Modelo de relatório experimental.pdf fimModelo de relatório experimental.pdf fim
Modelo de relatório experimental.pdf fim
renataiatsunik

Slides eletrostatica
Slides eletrostaticaSlides eletrostatica
Slides eletrostatica
Warlle1992

Relatório de carga e descarga de capacitores
Relatório de carga e descarga de capacitoresRelatório de carga e descarga de capacitores
Relatório de carga e descarga de capacitores
Anderson Totimura

Representação de superfícies equipotenciais geradas pelo campo elétrico entre...
Representação de superfícies equipotenciais geradas pelo campo elétrico entre...Representação de superfícies equipotenciais geradas pelo campo elétrico entre...
Representação de superfícies equipotenciais geradas pelo campo elétrico entre...
Instituto Federal de Educação Ciencia e Tecnologia

RELATÓRIO DE AULA PRÁTICA: PREPARO DE SOLUÇÃO
RELATÓRIO DE AULA PRÁTICA: PREPARO DE SOLUÇÃORELATÓRIO DE AULA PRÁTICA: PREPARO DE SOLUÇÃO
RELATÓRIO DE AULA PRÁTICA: PREPARO DE SOLUÇÃO
Ezequias Guimaraes

01 relatório de laboratório nº 02 movimento uniforme (protected) (1)
01 relatório de laboratório nº 02   movimento uniforme (protected) (1)01 relatório de laboratório nº 02   movimento uniforme (protected) (1)
01 relatório de laboratório nº 02 movimento uniforme (protected) (1)
Fernanda Souza

Relatório viscosidade
Relatório viscosidade Relatório viscosidade
Relatório viscosidade
Tulio Montalvão

Lei de lambert beer
Lei de lambert beerLei de lambert beer
Lei de lambert beer
Maria Oliveira

Relatório sobre-fermentação-alcoólica
Relatório sobre-fermentação-alcoólicaRelatório sobre-fermentação-alcoólica
Relatório sobre-fermentação-alcoólica
Aldo Henrique

111272491 exercicios-resolvidos-termo-ii
111272491 exercicios-resolvidos-termo-ii111272491 exercicios-resolvidos-termo-ii
111272491 exercicios-resolvidos-termo-ii
twolipa

Solubilidade e Miscibilidade - Relatório
Solubilidade e Miscibilidade - RelatórioSolubilidade e Miscibilidade - Relatório
Solubilidade e Miscibilidade - Relatório
Gabriela Begalli

Relatorio de Química Analítica II - Determinação da Acidez total do Vinagre
Relatorio de Química Analítica II - Determinação da Acidez total do VinagreRelatorio de Química Analítica II - Determinação da Acidez total do Vinagre
Relatorio de Química Analítica II - Determinação da Acidez total do Vinagre
Dhion Meyg Fernandes

Radioatividade
RadioatividadeRadioatividade
Radioatividade
João Paulo Luna

Aula sobre tabela periódica
Aula sobre tabela periódicaAula sobre tabela periódica
Aula sobre tabela periódica
Augusto Sérgio Costa Souza

Exercicios resolvidos de resmat mecsol
Exercicios resolvidos de resmat mecsolExercicios resolvidos de resmat mecsol
Exercicios resolvidos de resmat mecsol
Danieli Franco Mota

Relatório colisões turma t5
Relatório colisões   turma t5Relatório colisões   turma t5
Relatório colisões turma t5
Roberto Leao


Mais procurados (20)

Relatório de química
Relatório de químicaRelatório de química
Relatório de química

Física 2 relatório Circuito RC
Física 2  relatório Circuito RCFísica 2  relatório Circuito RC
Física 2 relatório Circuito RC

Mecanica exercicios resolvidos
Mecanica exercicios resolvidosMecanica exercicios resolvidos
Mecanica exercicios resolvidos

Relatório 2ª lei de newton turma t5
Relatório 2ª lei de newton   turma t5Relatório 2ª lei de newton   turma t5
Relatório 2ª lei de newton turma t5

Modelo de relatório experimental.pdf fim
Modelo de relatório experimental.pdf fimModelo de relatório experimental.pdf fim
Modelo de relatório experimental.pdf fim

Slides eletrostatica
Slides eletrostaticaSlides eletrostatica
Slides eletrostatica

Relatório de carga e descarga de capacitores
Relatório de carga e descarga de capacitoresRelatório de carga e descarga de capacitores
Relatório de carga e descarga de capacitores

Representação de superfícies equipotenciais geradas pelo campo elétrico entre...
Representação de superfícies equipotenciais geradas pelo campo elétrico entre...Representação de superfícies equipotenciais geradas pelo campo elétrico entre...
Representação de superfícies equipotenciais geradas pelo campo elétrico entre...

RELATÓRIO DE AULA PRÁTICA: PREPARO DE SOLUÇÃO
RELATÓRIO DE AULA PRÁTICA: PREPARO DE SOLUÇÃORELATÓRIO DE AULA PRÁTICA: PREPARO DE SOLUÇÃO
RELATÓRIO DE AULA PRÁTICA: PREPARO DE SOLUÇÃO

01 relatório de laboratório nº 02 movimento uniforme (protected) (1)
01 relatório de laboratório nº 02   movimento uniforme (protected) (1)01 relatório de laboratório nº 02   movimento uniforme (protected) (1)
01 relatório de laboratório nº 02 movimento uniforme (protected) (1)

Relatório viscosidade
Relatório viscosidade Relatório viscosidade
Relatório viscosidade

Lei de lambert beer
Lei de lambert beerLei de lambert beer
Lei de lambert beer

Relatório sobre-fermentação-alcoólica
Relatório sobre-fermentação-alcoólicaRelatório sobre-fermentação-alcoólica
Relatório sobre-fermentação-alcoólica

111272491 exercicios-resolvidos-termo-ii
111272491 exercicios-resolvidos-termo-ii111272491 exercicios-resolvidos-termo-ii
111272491 exercicios-resolvidos-termo-ii

Solubilidade e Miscibilidade - Relatório
Solubilidade e Miscibilidade - RelatórioSolubilidade e Miscibilidade - Relatório
Solubilidade e Miscibilidade - Relatório

Relatorio de Química Analítica II - Determinação da Acidez total do Vinagre
Relatorio de Química Analítica II - Determinação da Acidez total do VinagreRelatorio de Química Analítica II - Determinação da Acidez total do Vinagre
Relatorio de Química Analítica II - Determinação da Acidez total do Vinagre

Radioatividade
RadioatividadeRadioatividade
Radioatividade

Aula sobre tabela periódica
Aula sobre tabela periódicaAula sobre tabela periódica
Aula sobre tabela periódica

Exercicios resolvidos de resmat mecsol
Exercicios resolvidos de resmat mecsolExercicios resolvidos de resmat mecsol
Exercicios resolvidos de resmat mecsol

Relatório colisões turma t5
Relatório colisões   turma t5Relatório colisões   turma t5
Relatório colisões turma t5


Semelhante a Relatório pêndulo simples turma t5

Pêndulo simples júnior
Pêndulo simples júniorPêndulo simples júnior
Pêndulo simples júnior
Eldon Avelar

Fisica - 1° ano (movimento) CESEC.pdf
Fisica - 1° ano (movimento) CESEC.pdfFisica - 1° ano (movimento) CESEC.pdf
Fisica - 1° ano (movimento) CESEC.pdf
aline628737

Jph 2serie-fisica-exercicios-pendulo-simples
Jph 2serie-fisica-exercicios-pendulo-simplesJph 2serie-fisica-exercicios-pendulo-simples
Jph 2serie-fisica-exercicios-pendulo-simples
Gilberto Varela Rebelo

TL I.4 - Pêndulo Gravítico
TL I.4 - Pêndulo GravíticoTL I.4 - Pêndulo Gravítico
TL I.4 - Pêndulo Gravítico
Luís Rita

Cap13 movimentocorposrigidos
Cap13 movimentocorposrigidosCap13 movimentocorposrigidos
Cap13 movimentocorposrigidos
jperceu

Slide Pêndulo Simples
Slide Pêndulo SimplesSlide Pêndulo Simples
Slide Pêndulo Simples
Eduardo Tuba

Física 2º ano ensino médio ondulatória movimento harmônico simples e cinemá...
Física 2º ano ensino médio   ondulatória movimento harmônico simples e cinemá...Física 2º ano ensino médio   ondulatória movimento harmônico simples e cinemá...
Física 2º ano ensino médio ondulatória movimento harmônico simples e cinemá...
Tiago Gomes da Silva

Ondas_MHS_Física_Engenharia Civil
Ondas_MHS_Física_Engenharia CivilOndas_MHS_Física_Engenharia Civil
Ondas_MHS_Física_Engenharia Civil
Jean Paulo Mendes Alves

Relatorio de fisica 3
Relatorio de fisica 3Relatorio de fisica 3
Relatorio de fisica 3
anaoliveirabalbino

Revisao de Conceitos Classicos.pdf
Revisao de Conceitos Classicos.pdfRevisao de Conceitos Classicos.pdf
Revisao de Conceitos Classicos.pdf
MatheusMacdo11

Relatório 3
Relatório 3Relatório 3
Relatório 3
Egidio Tamele

As leis de newton
As leis de newtonAs leis de newton
As leis de newton
Paulo Cezar Rangel de Lima

Física II - notas de aula
Física II -  notas de aulaFísica II -  notas de aula
Física II - notas de aula
Jonathan Quartuccio

24hpendulo 110715092819-phpapp01
24hpendulo 110715092819-phpapp0124hpendulo 110715092819-phpapp01
24hpendulo 110715092819-phpapp01
Pedro Mateus

RELATORIO DE FÍSICA - CONDICIONANDO UM CORPO RÍGIDO AO EQUILIBRIO DE TRANSLA...
RELATORIO DE FÍSICA  - CONDICIONANDO UM CORPO RÍGIDO AO EQUILIBRIO DE TRANSLA...RELATORIO DE FÍSICA  - CONDICIONANDO UM CORPO RÍGIDO AO EQUILIBRIO DE TRANSLA...
RELATORIO DE FÍSICA - CONDICIONANDO UM CORPO RÍGIDO AO EQUILIBRIO DE TRANSLA...
Gilsilene Choplin .

Mecanica geral
Mecanica geralMecanica geral
Mecanicaexerciciosresolvidos 141118162658-conversion-gate02
Mecanicaexerciciosresolvidos 141118162658-conversion-gate02Mecanicaexerciciosresolvidos 141118162658-conversion-gate02
Mecanicaexerciciosresolvidos 141118162658-conversion-gate02
Othon Santos Medeiros

43640380 mecanica-vetorial2-130410152247-phpapp02
43640380 mecanica-vetorial2-130410152247-phpapp0243640380 mecanica-vetorial2-130410152247-phpapp02
43640380 mecanica-vetorial2-130410152247-phpapp02
Fabiana Medeiros

Experimento do plano inclinado
Experimento do plano inclinadoExperimento do plano inclinado
Experimento do plano inclinado
Gutemberg Alves Guto

8 movimento circular uniforme
8  movimento circular uniforme8  movimento circular uniforme
8 movimento circular uniforme
daniela pinto


Semelhante a Relatório pêndulo simples turma t5 (20)

Pêndulo simples júnior
Pêndulo simples júniorPêndulo simples júnior
Pêndulo simples júnior

Fisica - 1° ano (movimento) CESEC.pdf
Fisica - 1° ano (movimento) CESEC.pdfFisica - 1° ano (movimento) CESEC.pdf
Fisica - 1° ano (movimento) CESEC.pdf

Jph 2serie-fisica-exercicios-pendulo-simples
Jph 2serie-fisica-exercicios-pendulo-simplesJph 2serie-fisica-exercicios-pendulo-simples
Jph 2serie-fisica-exercicios-pendulo-simples

TL I.4 - Pêndulo Gravítico
TL I.4 - Pêndulo GravíticoTL I.4 - Pêndulo Gravítico
TL I.4 - Pêndulo Gravítico

Cap13 movimentocorposrigidos
Cap13 movimentocorposrigidosCap13 movimentocorposrigidos
Cap13 movimentocorposrigidos

Slide Pêndulo Simples
Slide Pêndulo SimplesSlide Pêndulo Simples
Slide Pêndulo Simples

Física 2º ano ensino médio ondulatória movimento harmônico simples e cinemá...
Física 2º ano ensino médio   ondulatória movimento harmônico simples e cinemá...Física 2º ano ensino médio   ondulatória movimento harmônico simples e cinemá...
Física 2º ano ensino médio ondulatória movimento harmônico simples e cinemá...

Ondas_MHS_Física_Engenharia Civil
Ondas_MHS_Física_Engenharia CivilOndas_MHS_Física_Engenharia Civil
Ondas_MHS_Física_Engenharia Civil

Relatorio de fisica 3
Relatorio de fisica 3Relatorio de fisica 3
Relatorio de fisica 3

Revisao de Conceitos Classicos.pdf
Revisao de Conceitos Classicos.pdfRevisao de Conceitos Classicos.pdf
Revisao de Conceitos Classicos.pdf

Relatório 3
Relatório 3Relatório 3
Relatório 3

As leis de newton
As leis de newtonAs leis de newton
As leis de newton

Física II - notas de aula
Física II -  notas de aulaFísica II -  notas de aula
Física II - notas de aula

24hpendulo 110715092819-phpapp01
24hpendulo 110715092819-phpapp0124hpendulo 110715092819-phpapp01
24hpendulo 110715092819-phpapp01

RELATORIO DE FÍSICA - CONDICIONANDO UM CORPO RÍGIDO AO EQUILIBRIO DE TRANSLA...
RELATORIO DE FÍSICA  - CONDICIONANDO UM CORPO RÍGIDO AO EQUILIBRIO DE TRANSLA...RELATORIO DE FÍSICA  - CONDICIONANDO UM CORPO RÍGIDO AO EQUILIBRIO DE TRANSLA...
RELATORIO DE FÍSICA - CONDICIONANDO UM CORPO RÍGIDO AO EQUILIBRIO DE TRANSLA...

Mecanica geral
Mecanica geralMecanica geral
Mecanica geral

Mecanicaexerciciosresolvidos 141118162658-conversion-gate02
Mecanicaexerciciosresolvidos 141118162658-conversion-gate02Mecanicaexerciciosresolvidos 141118162658-conversion-gate02
Mecanicaexerciciosresolvidos 141118162658-conversion-gate02

43640380 mecanica-vetorial2-130410152247-phpapp02
43640380 mecanica-vetorial2-130410152247-phpapp0243640380 mecanica-vetorial2-130410152247-phpapp02
43640380 mecanica-vetorial2-130410152247-phpapp02

Experimento do plano inclinado
Experimento do plano inclinadoExperimento do plano inclinado
Experimento do plano inclinado

8 movimento circular uniforme
8  movimento circular uniforme8  movimento circular uniforme
8 movimento circular uniforme


Último

Introdução ao filme Divertida Mente 2 em pdf
Introdução ao filme Divertida Mente 2 em pdfIntrodução ao filme Divertida Mente 2 em pdf
Introdução ao filme Divertida Mente 2 em pdf
valdeci17

28 - Agente de Endemias (40 mapas mentais) - Amostra.pdf
28 - Agente de Endemias (40 mapas mentais) - Amostra.pdf28 - Agente de Endemias (40 mapas mentais) - Amostra.pdf
28 - Agente de Endemias (40 mapas mentais) - Amostra.pdf
SheylaAlves6

A Industria Brasileira de Defesa - Situação Atual e Perspectivas de Evolução.pdf
A Industria Brasileira de Defesa - Situação Atual e Perspectivas de Evolução.pdfA Industria Brasileira de Defesa - Situação Atual e Perspectivas de Evolução.pdf
A Industria Brasileira de Defesa - Situação Atual e Perspectivas de Evolução.pdf
Falcão Brasil

Correio Aéreo Nacional (CAN) e Aviação de Transporte na FAB.pdf
Correio Aéreo Nacional (CAN) e Aviação de Transporte na FAB.pdfCorreio Aéreo Nacional (CAN) e Aviação de Transporte na FAB.pdf
Correio Aéreo Nacional (CAN) e Aviação de Transporte na FAB.pdf
Falcão Brasil

Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx
Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptxSlides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx
Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx
LuizHenriquedeAlmeid6

Esquadrilhas de Ligação e Observação (ELO).pdf
Esquadrilhas de Ligação e Observação (ELO).pdfEsquadrilhas de Ligação e Observação (ELO).pdf
Esquadrilhas de Ligação e Observação (ELO).pdf
Falcão Brasil

Aviação de Asas Rotativas. Aos Rotores, o Sabre!.pdf
Aviação de Asas Rotativas. Aos Rotores, o Sabre!.pdfAviação de Asas Rotativas. Aos Rotores, o Sabre!.pdf
Aviação de Asas Rotativas. Aos Rotores, o Sabre!.pdf
Falcão Brasil

reforma trabalhista - direto e deveresss
reforma trabalhista - direto e deveresssreforma trabalhista - direto e deveresss
reforma trabalhista - direto e deveresss
adequacaocontabil

Escola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdf
Escola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdfEscola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdf
Escola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdf
Falcão Brasil

Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Falcão Brasil

UFCD_5673_Segurança nos transportes_índice.pdf
UFCD_5673_Segurança nos transportes_índice.pdfUFCD_5673_Segurança nos transportes_índice.pdf
UFCD_5673_Segurança nos transportes_índice.pdf
Manuais Formação

Portfólio Estratégico da Força Aérea Brasileira (FAB).pdf
Portfólio Estratégico da Força Aérea Brasileira (FAB).pdfPortfólio Estratégico da Força Aérea Brasileira (FAB).pdf
Portfólio Estratégico da Força Aérea Brasileira (FAB).pdf
Falcão Brasil

Análise dos resultados do desmatamento obtidos pelo SIAD.ppt
Análise dos resultados do desmatamento obtidos pelo SIAD.pptAnálise dos resultados do desmatamento obtidos pelo SIAD.ppt
Análise dos resultados do desmatamento obtidos pelo SIAD.ppt
Falcão Brasil

Escola Preparatória de Cadetes do Ar (EPCAR).pdf
Escola Preparatória de Cadetes do Ar (EPCAR).pdfEscola Preparatória de Cadetes do Ar (EPCAR).pdf
Escola Preparatória de Cadetes do Ar (EPCAR).pdf
Falcão Brasil

A Guerra do Presente - Ministério da Defesa.pdf
A Guerra do Presente - Ministério da Defesa.pdfA Guerra do Presente - Ministério da Defesa.pdf
A Guerra do Presente - Ministério da Defesa.pdf
Falcão Brasil

Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
principeandregalli

Plano_Aula_01_Introdução_com_Circuito_Piscar_LED
Plano_Aula_01_Introdução_com_Circuito_Piscar_LEDPlano_Aula_01_Introdução_com_Circuito_Piscar_LED
Plano_Aula_01_Introdução_com_Circuito_Piscar_LED
luggio9854

A GEOPOLÍTICA ATUAL E A INTEGRAÇÃO ECONÔMICA E SOCIAL
A GEOPOLÍTICA ATUAL E A INTEGRAÇÃO ECONÔMICA E SOCIALA GEOPOLÍTICA ATUAL E A INTEGRAÇÃO ECONÔMICA E SOCIAL
A GEOPOLÍTICA ATUAL E A INTEGRAÇÃO ECONÔMICA E SOCIAL
ArapiracaNoticiasFat

APRESENTAÇÃO CURSO FORMAÇÃO EXPERT EM MODERAÇÃO DE FOCUS GROUP.pdf
APRESENTAÇÃO  CURSO FORMAÇÃO EXPERT EM MODERAÇÃO DE FOCUS GROUP.pdfAPRESENTAÇÃO  CURSO FORMAÇÃO EXPERT EM MODERAÇÃO DE FOCUS GROUP.pdf
APRESENTAÇÃO CURSO FORMAÇÃO EXPERT EM MODERAÇÃO DE FOCUS GROUP.pdf
portaladministradores


Último (20)

Introdução ao filme Divertida Mente 2 em pdf
Introdução ao filme Divertida Mente 2 em pdfIntrodução ao filme Divertida Mente 2 em pdf
Introdução ao filme Divertida Mente 2 em pdf

28 - Agente de Endemias (40 mapas mentais) - Amostra.pdf
28 - Agente de Endemias (40 mapas mentais) - Amostra.pdf28 - Agente de Endemias (40 mapas mentais) - Amostra.pdf
28 - Agente de Endemias (40 mapas mentais) - Amostra.pdf

A Industria Brasileira de Defesa - Situação Atual e Perspectivas de Evolução.pdf
A Industria Brasileira de Defesa - Situação Atual e Perspectivas de Evolução.pdfA Industria Brasileira de Defesa - Situação Atual e Perspectivas de Evolução.pdf
A Industria Brasileira de Defesa - Situação Atual e Perspectivas de Evolução.pdf

Correio Aéreo Nacional (CAN) e Aviação de Transporte na FAB.pdf
Correio Aéreo Nacional (CAN) e Aviação de Transporte na FAB.pdfCorreio Aéreo Nacional (CAN) e Aviação de Transporte na FAB.pdf
Correio Aéreo Nacional (CAN) e Aviação de Transporte na FAB.pdf

Elogio da Saudade .
Elogio da Saudade                          .Elogio da Saudade                          .
Elogio da Saudade .

Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx
Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptxSlides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx
Slides Lição 3, Betel, A relevância da Igreja no cumprimento de sua Missão.pptx

Esquadrilhas de Ligação e Observação (ELO).pdf
Esquadrilhas de Ligação e Observação (ELO).pdfEsquadrilhas de Ligação e Observação (ELO).pdf
Esquadrilhas de Ligação e Observação (ELO).pdf

Aviação de Asas Rotativas. Aos Rotores, o Sabre!.pdf
Aviação de Asas Rotativas. Aos Rotores, o Sabre!.pdfAviação de Asas Rotativas. Aos Rotores, o Sabre!.pdf
Aviação de Asas Rotativas. Aos Rotores, o Sabre!.pdf

reforma trabalhista - direto e deveresss
reforma trabalhista - direto e deveresssreforma trabalhista - direto e deveresss
reforma trabalhista - direto e deveresss

Escola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdf
Escola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdfEscola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdf
Escola de Comando e Estado-Maior da Aeronáutica (ECEMAR).pdf

Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...

UFCD_5673_Segurança nos transportes_índice.pdf
UFCD_5673_Segurança nos transportes_índice.pdfUFCD_5673_Segurança nos transportes_índice.pdf
UFCD_5673_Segurança nos transportes_índice.pdf

Portfólio Estratégico da Força Aérea Brasileira (FAB).pdf
Portfólio Estratégico da Força Aérea Brasileira (FAB).pdfPortfólio Estratégico da Força Aérea Brasileira (FAB).pdf
Portfólio Estratégico da Força Aérea Brasileira (FAB).pdf

Análise dos resultados do desmatamento obtidos pelo SIAD.ppt
Análise dos resultados do desmatamento obtidos pelo SIAD.pptAnálise dos resultados do desmatamento obtidos pelo SIAD.ppt
Análise dos resultados do desmatamento obtidos pelo SIAD.ppt

Escola Preparatória de Cadetes do Ar (EPCAR).pdf
Escola Preparatória de Cadetes do Ar (EPCAR).pdfEscola Preparatória de Cadetes do Ar (EPCAR).pdf
Escola Preparatória de Cadetes do Ar (EPCAR).pdf

A Guerra do Presente - Ministério da Defesa.pdf
A Guerra do Presente - Ministério da Defesa.pdfA Guerra do Presente - Ministério da Defesa.pdf
A Guerra do Presente - Ministério da Defesa.pdf

Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024

Plano_Aula_01_Introdução_com_Circuito_Piscar_LED
Plano_Aula_01_Introdução_com_Circuito_Piscar_LEDPlano_Aula_01_Introdução_com_Circuito_Piscar_LED
Plano_Aula_01_Introdução_com_Circuito_Piscar_LED

A GEOPOLÍTICA ATUAL E A INTEGRAÇÃO ECONÔMICA E SOCIAL
A GEOPOLÍTICA ATUAL E A INTEGRAÇÃO ECONÔMICA E SOCIALA GEOPOLÍTICA ATUAL E A INTEGRAÇÃO ECONÔMICA E SOCIAL
A GEOPOLÍTICA ATUAL E A INTEGRAÇÃO ECONÔMICA E SOCIAL

APRESENTAÇÃO CURSO FORMAÇÃO EXPERT EM MODERAÇÃO DE FOCUS GROUP.pdf
APRESENTAÇÃO  CURSO FORMAÇÃO EXPERT EM MODERAÇÃO DE FOCUS GROUP.pdfAPRESENTAÇÃO  CURSO FORMAÇÃO EXPERT EM MODERAÇÃO DE FOCUS GROUP.pdf
APRESENTAÇÃO CURSO FORMAÇÃO EXPERT EM MODERAÇÃO DE FOCUS GROUP.pdf


Relatório pêndulo simples turma t5

  • 1. UNIVERSIDADE FEDERAL DE SERGIPE CENTRO DE CIÊNCIAS EXATAS E TECNOLOGIA DEPARTAMENTO DE FÍSICA PÊNDULO SIMPLES Turma T5 Antônio Roberto Leão da Cruz Douglas Bispo dos Santos Juliano Almeida Perez Tâmara Matos dos Santos SÃO CRISTÓVÃO 2012
  • 2. UNIVERSIDADE FEDERAL DE SERGIPE CENTRO DE CIÊNCIAS EXATAS E TECNOLOGIA DEPARTAMENTO DE FÍSICA Relatório de laboratório apresentado à Universidade Federal de Sergipe, Centro de Ciências Exatas e Tecnologia, Departamento de Física, como um dos pré- requisitos para a conclusão da disciplina Laboratório de Física A. Orientador: Mário Ernesto Giroldo Valerio. SÃO CRISTÓVÃO 2012
  • 3. 1. INTRODUÇÃO Galileu Galilei foi físico, astrônomo, matemático e filósofo italiano que teve papel muito importante na revolução científica. Galileu nasceu no ano de 1564 em Pisa, Itália. Galileu sempre foi muito dedicado aos estudos sobre os movimentos dos corpos, sendo ele o cientista que moldou as bases para que Isaac Newton descrevesse as três leis que explicam os movimentos dos corpos do universo. Diz a história que, certa vez, Galileu estava observando as oscilações de um lustre da Catedral de Pisa quando teve a ideia de fazer medidas do tempo de oscilação. Como naquela época ainda não haviam inventado o relógio e nem o cronômetro, Galileu fez a contagem do tempo de oscilação comparando-o com a contagem das batidas de seu próprio pulso. Fazendo isso ele verificou que mesmo quando as oscilações ficavam cada vez menores o tempo delas era sempre o mesmo. Em sua casa ele repetiu o experimento utilizando um pêndulo e novamente o resultado que tinha obtido com a oscilação do lustre foi confirmado, e verificou ainda que o tempo das oscilações dependiam do comprimento do fio. Com essas descobertas Galileu sugeriu o uso de um pêndulo de comprimento padrão para fazer a medida da pulsação de pacientes. Esse aparelho se tornou muito popular entre os médicos da época e foi a última contribuição desse físico para a medicina, pois o estudo de outros dispositivos mecânicos fez com que ele alterasse seu ramo profissional. Ao realizar novos experimentos com pêndulos, Galileu verificou que o tempo de oscilação do pêndulo não depende do peso do corpo que está preso na extremidade do fio, ou seja, o tempo é o mesmo tanto para um corpo leve quanto para um corpo pesado. Essa descoberta fez com que Galileu imaginasse que uma pedra leve e outra pesada oscilando na extremidade de um fio, gastavam o mesmo tempo para ir da posição mais alta para a posição mais baixa. Sabendo que o movimento do pêndulo e a queda livre são causados pela ação da gravidade, Galileu disse e comprovou, na Torre de Pisa, que se duas pedras de diferentes massas fossem abandonadas livremente da mesma altura, ambas gastariam o mesmo tempo para alcançar o solo. Essas conclusões eram contrárias às conclusões e ensinamentos de Aristóteles. Um pêndulo é um sistema composto por uma massa acoplada a um pivô que permite sua movimentação livremente. A massa fica sujeita à força restauradora
  • 4. causada pela gravidade. Existem inúmeros pêndulos estudados por físicos, já que estes o descrevem como um objeto de fácil previsão de movimentos e que possibilitou inúmeros avanços tecnológicos, alguns deles são os pêndulos físicos, de torção, cônicos, de Foucalt, duplos, espirais, de Karter e invertidos. Mas o modelo mais simples, e que tem maior utilização é o Pêndulo Simples. Este pêndulo consiste em uma massa presa a um fio flexível e inextensível por uma de suas extremidades e livre por outra, representado da seguinte forma: Quando afastamos a massa da posição de repouso e a soltamos, o pêndulo realiza oscilações. Ao desconsiderarmos a resistência do ar, as únicas forças que atuam sobre o pêndulo são a tensão sobre o fio e o peso da massa m. Desta forma: A componente da força Peso que é dado por Pcosθ se anulará com a força de Tensão do fio, sendo assim, a única causa do movimento oscilatório é a força restauradora Psenθ. Então: 𝐹 = −𝑃𝑠𝑒𝑛𝜃 (1)
  • 5. Tal força tem sinal negativo devido à sua ação de tentar manter o corpo em seu estado inicial de repouso, no centro da trajetória descrita pelo movimento. No entanto, o ângulo 𝜃, expresso em radianos que por definição é dado pelo quociente do arco descrito pelo ângulo, que no movimento oscilatório de um pêndulo é 𝑥 e o raio de aplicação do mesmo, no caso, dado por 𝐿, assim: 𝜃 = 𝑥 𝐿 Onde ao substituirmos em 𝐹: 𝐹 = −𝑃𝑠𝑒𝑛 𝑥 𝐿 Assim é possível concluir que o movimento de um pêndulo simples não descreve um MHS (Movimento Harmônico Simples), já que a força não é proporcional à elongação e sim ao seno dela. No entanto, para ângulos pequenos, 𝜃 ≥ 𝜋 8 𝑟𝑎𝑑, o valor do seno do ângulo é aproximadamente igual a este ângulo. Então, ao considerarmos os casos de pequenos ângulos de oscilação: 𝐹 = −𝑃𝑠𝑒𝑛 𝑥 𝐿 = −𝑃 𝑥 𝐿 𝐹 = − 𝑃 𝐿 𝑥 (2) Como 𝑃 = 𝑚𝑔, e 𝑚, 𝑔 e 𝐿 são constantes neste sistema, podemos considerar que: 𝐾 = 𝑃 𝐿 = 𝑚𝑔 𝐿 Então, reescrevemos a força restauradora do sistema como: 𝐹 = −𝐾𝑥 (3)
  • 6. Ainda podemos desenvolver a equação 𝐹 = −𝑃𝑠𝑒𝑛𝜃 da seguinte maneira: 𝑚𝑎 = −𝑚𝑔𝑠𝑒𝑛𝜃 Para 𝑎 = 𝑑²(𝑥) 𝑑𝑡² e 𝑥 = 𝜃𝐿, temos: 𝑚 𝑑²(𝑥) 𝑑𝑡² = −𝑚𝑔𝑠𝑒𝑛𝜃 𝑑²(𝜃𝐿) 𝑑𝑡² = −𝑔𝑠𝑒𝑛𝜃 𝑑²(𝜃) 𝑑𝑡² + 𝑔𝑠𝑒𝑛𝜃 𝐿 = 0 (4) Sendo assim, a análise de um pêndulo simples nos mostra que, para pequenas oscilações, um pêndulo simples descreve um MHS. Como para qualquer MHS, o período é dado por: 𝑇 = 2𝜋 𝑚 𝐾 E como 𝐾 = 𝑚𝑔 𝐿 , então, o período de um pêndulo simples pode ser expresso por: 𝑇 = 2𝜋 𝑚 𝑚𝑔 𝐿 = 2𝜋 𝐿 𝑔 𝑇 = 2𝜋 𝐿 𝑔 (5) Figura 01: Movimento de um Pêndulo Simples na prática.
  • 7. 2. OBJETIVOS  Estudar o movimento de um pêndulo simples;  Determinar a dependência entre o período de oscilação e o comprimento do pêndulo simples;  Calcular o valor da aceleração da gravidade.
  • 8. 3. MATERIAIS E MÉTODOS Para a realização deste experimento, foram utilizados os seguintes itens:  Uma esfera de aço presa a um fio de nylon;  Um eletroímã;  Uma fonte de tensão;  Um sensor óptico;  Um cronômetro digital;  Um tripé e haste de fixação para o pêndulo;  Uma chave 2 pólos/2 posições;  Uma trena;  Um micrômetro;  Um transferidor;  Uma bancada nivelada;  Um Computador com o Software SciDAVis instalado. Segue abaixo as Figuras 02 e 03 com o esboço do experimento: Figura 02: Modelo para o arranjo experimental.
  • 9. Figura 03: Imagem captada durante a prática de um experimento de pêndulo simples. Inicialmente, o experimento foi montado e ajustado no intuito de atender a todas as especificações. Foi determinado o diâmetro da esfera de aço e sua respectiva incerteza com o auxílio do micrômetro. Em seguida, foi determinado o comprimento do fio de nylon e sua respectiva incerteza com a ajuda da trena. Na sequência, acionamos a chave para energizar o eletroímã e levamos a esfera às suas proximidades para que fosse fixada na posição desejada. Após a fixação da esfera no eletroímã, utilizamos o transferidor para garantir que o ângulo formado com a vertical estaria inferior a 15º. Logo após, desacionamos a chave e a esfera é libertada da ação magnética do eletroímã. A esfera descreve o movimento esperado e passa pelo sensor óptico que registra o tempo gasto da mesma para percorrer ¼ do seu período. Em seguida, resetamos o cronômetro digital e repetimos mais quatro vezes o mesmo procedimento, obtendo um total de cinco medidas para o valor de ¼ do período do movimento descrito pela esfera. Repetimos os passos anteriores para dez comprimentos de fio diferentes. Finalmente, calculamos a incerteza de ¼ do período e de todo o período de revolução da esfera em todos os diferentes casos mencionados anteriormente, e ainda, montamos uma tabela organizando todos esses dados, tanto os obtidos como os calculados.
  • 10. 4. RESULTADOS E DISCUSSÃO Segue abaixo as Tabelas 1.1 e 1.2 que revelam respectivamente: Os dados obtidos e calculados com a realização do experimento e os cálculos das incertezas envolvidas.
  • 11. Tabela 1.1 L L (m) σ B em L (m) Ângulo (°) Tempo (s) t (s) σ A (s) σ B (s) σ C (s) Medida 1 Medida 2 Medida 3 Medida 4 Medida 5 L1 0,209 0,0005 12 0,1871 0,1786 0,1800 0,1873 0,1852 0,18364 0,0018228 0,0001 0,0018255 L2 0,24 0,0005 12 0,2121 0,2122 0,2095 0,2128 0,212 0,21172 0,00057219 0,0001 0,0005809 L3 0,3 0,0005 12 0,2361 0,2323 0,2402 0,2373 0,2328 0,23574 0,00146513 0,0001 0,0014685 L4 0,315 0,0005 12 0,2376 0,2369 0,2385 0,2387 0,2328 0,2369 0,00107471 0,0001 0,0010794 L5 0,34 0,0005 12 0,2485 0,2493 0,2459 0,2454 0,2441 0,24664 0,00097652 0,0001 0,0009816 L6 0,365 0,0005 12 0,2568 0,2569 0,2633 0,2539 0,2634 0,25886 0,00191065 0,0001 0,0019133 L7 0,398 0,0005 12 0,2733 0,2684 0,2688 0,2693 0,2669 0,26934 0,00106799 0,0001 0,0010727 L8 0,425 0,0005 12 0,2683 0,2731 0,2649 0,2609 0,2729 0,26802 0,00234657 0,0001 0,0023487 L9 0,447 0,0005 12 0,2843 0,2851 0,2708 0,2833 0,2864 0,28198 0,00284067 0,0001 0,0028424 L10 0,483 0,0005 12 0,2855 0,2895 0,2929 0,2914 0,294 0,29066 0,00149486 0,0001 0,0014982
  • 12. Tabela 1.2 Resultado de t T (s) σ T (s) Resultado de T T² (s²) σ T² (s²) Resultado de T² (0,18364 ± 0,00182) 0,73456 0,007302164 (0,73456 ± 0,00730) 0,539578394 0,010727755 (0,53958 ± 0,01073) (0,21172 ± 0,00058) 0,84688 0,002323446 (0,84688 ± 0,00232) 0,717205734 0,003935359 (0,71720 ± 0,00393) (0,23574 ± 0,00147) 0,94296 0,005874147 (0,94296 ± 0,00587) 0,889173562 0,011078171 (0,88917 ± 0,01108) (0,2369 ± 0,0011) 0,9476 0,004317407 (0,9476 ± 0,0043) 0,89794576 0,008182349 (0,8979 ± 0,0082) (0,24664 ± 0,00098) 0,98656 0,003926525 (0,98656 ± 0,00393) 0,973300634 0,007747505 (0,97330 ± 0,00775) (0,25886 ± 0,00191) 1,03544 0,007653078 (1,03544 ± 0,00765) 1,072135994 0,015848606 (1,07213 ± 0,01585) (0,26934 ± 0,00107) 1,07736 0,004290641 (1,07736 ± 0,00429) 1,16070457 0,00924513 (1,16070 ± 0,00924) (0,26802 ± 0,00235) 1,07208 0,009394807 (1,07208 ± 0,00939) 1,149355526 0,02014397 (1,14935 ± 0,02014) (0,28198 ± 0,00284) 1,12792 0,011369714 (1,12792 ± 0,01137) 1,272203526 0,025648256 (1,27220 ± 0,02565) (0,29066 ± 0,00149) 1,16264 0,005992796 (1,16264 ± 0,00599) 1,35173177 0,013934928 (1,35173 ± 0,01393)
  • 13. Estão listadas abaixo, todas as equações utilizadas nos cálculos que envolveram o experimento:  MÉDIA 𝑥 − = 𝑥𝑖 𝑛 𝑖=1 𝑛 Geralmente, ao se realizar um experimento, várias medidas de um mesmo objeto em questão são feitas para garantir um intervalo mais preciso da medição. Por conseguinte, a média representa a melhor estimativa do valor real desejado.  DESVIO PADRÃO DA MEDIDA 𝜎 = 𝑥𝑖 − 𝑥 − 2𝑛 𝑖=1 𝑛 − 1 Faz-se necessário aplicar o conceito estatístico do desvio padrão da medida, para quantificar o grau de dispersão das medidas em relação ao valor médio.  INCERTEZA DO TIPO A 𝜎𝐴 = 𝜎 𝑛 A incerteza do Tipo A utiliza conceito estatístico que se associa ao valor médio. É estimado pelo desvio padrão da média e ainda, se torna mais exato, quanto maior for o número de medidas envolvidas.  INCERTEZA DO TIPO B A incerteza do tipo B ou incerteza instrumental é determinada através da resolução do equipamento utilizado para as medições. No caso de um equipamento digital, a incerteza de tipo B equivale à menor medida possível do aparelho; para um equipamento analógico, deve-se dividir o menor valor da escala por dois para obter a incerteza em questão.
  • 14.  INCERTEZA COMBINADA 𝜎𝐶 = 𝜎𝐴 2 + 𝜎 𝐵 2 A incerteza Combinada representa o valor total das incertezas associadas às medidas, ou seja, relaciona tanto a incerteza do Tipo A quanto a do Tipo B.  PERÍODO DE UM MOVIMENTO HARMÔNICO SIMPLES (MHS) 𝑇 = 2𝜋 𝐿 𝑔 Elevando os dois membros ao quadrado, temos: 𝑇 2 = 2𝜋 𝐿 𝑔 2 𝑇2 = 4𝜋² 𝐿 𝑔  COEFICIENTE ANGULAR DA RETA FORMADA PELO GRÁFICO L x T² 𝑎 = 𝑔 4𝜋²  ACELERAÇÃO DA GRAVIDADE 𝑔 = 𝑎4𝜋²  PROPAGAÇÃO DE INCERTEZAS PARA A ACELERAÇÃO DA GRAVIDADE 𝜎𝑔 = 𝜕𝑔 𝜕𝑎 𝜎𝑎 2 = 4𝜋²𝜎𝑎 2 𝜎𝑔 = 4𝜋²𝜎𝑎
  • 16. Importamos para o SciDAVis as medidas do comprimento do fio de nylon (𝐿) e do quadrado do período de revolução da esfera (𝑇²) e montamos um gráfico de (𝐿) x (𝑇²). A previsão teórica indica que o gráfico deve ser uma reta. Conforme a dedução abaixo: 𝑇 = 2𝜋 𝐿 𝑔 𝑇 2 = 2𝜋 𝐿 𝑔 2 𝑇2 = 4𝜋² 𝐿 𝑔 𝐿 = 𝑔 𝑇² 4𝜋² Obtivemos pontos dispersos, mas com os devidos ajustes conseguiu-se traçar uma reta, porém, a mesma não englobou todos os pontos levados em consideração. Diante deste resultado que o Gráfico 1 ilustra, podemos afirmar que a coleta dos dados experimentais de alguma maneira foi afetada. Seja pelos erros aleatórios, porque utilizamos dispositivos eletrônicos que estão sujeitos aos mesmos, e também pelo fato de poucas amostras terem sido coletadas para as análises. Seja pelos erros sistemáticos, que por ventura não tenham sido identificados e eliminados pela equipe. Ou até mesmo pelos erros grosseiros, pois a natureza humana propicia tal acontecimento. A partir do gráfico confeccionado foi possível obter o coeficiente angular da reta, bem como sua incerteza. Tomando a função da reta como: 𝐿 = 𝑔 𝑇² 4𝜋² E comparando com a equação genérica: 𝑦 = 𝑎𝑥 + 𝑏
  • 17. O coeficiente angular será: 𝑎 = 𝑔 4𝜋² Após plotar o gráfico, o software SciDAVis informa automaticamente o coeficiente angular e sua respectiva incerteza. Foi possível calcular a aceleração da gravidade a partir do coeficiente angular. Isolando g na equação: 𝑎 = 𝑔 4𝜋² Onde 𝑎 é o coeficiente angular da reta formada pelo gráfico L x T², teremos: 𝑔 = 𝑎4𝜋² Propagando as incertezas na equação acima, obtemos a incerteza de g: 𝜎𝑔 = 𝜕𝑔 𝜕𝑎 𝜎𝑎 2 = 4𝜋²𝜎𝑎 2 𝜎𝑔 = 4𝜋²𝜎𝑎 Abaixo se encontram o valor teórico e o valor calculado para a aceleração da gravidade: Aceleração da Gravidade Teórico Calculado g (m/s²) 9,78 (13,35048572 ± 0,00066433) Comparando-se os valores, percebemos que mesmo dentro do intervalo da incerteza os valores não iguais. Tal fato deve-se aos erros em que o experimento foi acometido ou exposto, como comentado anteriormente. Podemos concluir que quanto maior for o comprimento de L maior será o período de revolução. Podemos tirar esta conclusão porque nesse aspecto, tanto a
  • 18. previsão teórica quanto os resultados obtidos indicaram o mesmo resultado, mesmo que com certa incoerência entre os resultados. Comparando-se os valores obtidos nas Tabelas 1.1 e 1.2, do período (T) e comprimento (L), tal conclusão fica mais clara.
  • 19. 5. CONCLUSÕES Diante do exposto, embora a dependência entre o período de revolução do pêndulo e o seu comprimento tenha sido de certa forma comprovada, não foi possível validar os conceitos teóricos para este experimento através dos dados obtidos, uma vez que a reta do gráfico confeccionado não se comportou de maneira satisfatória em relação à previsão, e o valor para a aceleração da gravidade calculado não condiz com o valor teórico. De fato, nossas medidas contêm erros que prejudicaram as análises acerca do experimento. Para contornar este problema, seria necessário identificar tais erros e realizar novamente a experiência para minimizá-los e obter resultados mais próximos do esperado.
  • 20. 6. BIBLIOGRAFIA  YOUNG H. D.,FREEDMAN R. A., SEARS F. W., ZEMANSKY M. W., Física, vol. 1, ed. São Paulo, 2005.  Só Física, Pêndulo Simples, disponível em: http://www.sofisica.com.br/conteudos/Ondulatoria/MHS/pendulo.php, acesso em 18/05/2012.  Santos, Marco Aurélio da Silva, Um físico chamado Galileu Galilei, disponível em: http://www.mundoeducacao.com.br/fisica/um-fisico-chamado-galileu- galilei.htm, acesso em 18/05/2012.  Pratavieira, Manoel Batista, Pêndulo Simples, disponível em: http://educar.sc.usp.br/licenciatura/2001/pendulo/PenduloSimples_HTML.htm, acesso em 18/05/2012.
