Introdução à Arquitetura de
Computadores e Sistemas
Operacionais
Professor: Mauro Jansen
Lógica binária, portas
lógicas e circuitos
Versão: 02/2018
Prof. Mauro Jansen

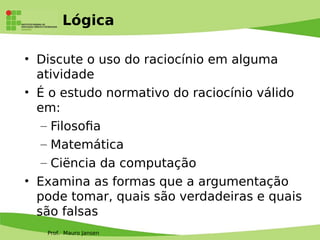

Lógica
• Discute o uso do raciocínio em alguma
atividade
• É o estudo normativo do raciocínio válido
em:
– Filosofa
– Matemática
– Ciëncia da computação
• Examina as formas que a argumentação
pode tomar, quais são verdadeiras e quais
são falsas
Prof. Mauro Jansen

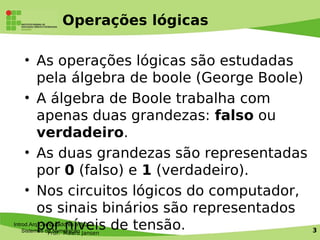

Operações lógicas
• As operações lógicas são estudadas
pela álgebra de boole (George Boole)
• A álgebra de Boole trabalha com
apenas duas grandezas: falso ou
verdadeiro.
• As duas grandezas são representadas
por 0 (falso) e 1 (verdadeiro).
• Nos circuitos lógicos do computador,
os sinais binários são representados
por níveis de tensão.Introd.Arq.Computadores e SO
Sistemas de Numeração 3
Prof. Mauro Jansen

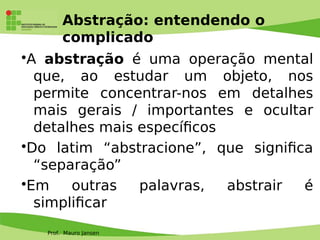

Abstração: entendendo o
complicado
•A abstração é uma operação mental
que, ao estudar um objeto, nos
permite concentrar-nos em detalhes
mais gerais / importantes e ocultar
detalhes mais específcos
•Do latim “abstracione”, que signifca
“separação”
•Em outras palavras, abstrair é
simplifcar
Prof. Mauro Jansen

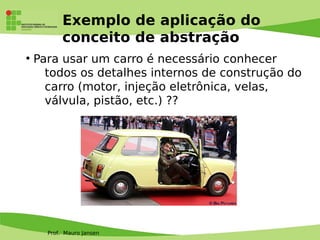

Exemplo de aplicação do
conceito de abstração
●
Para usar um carro é necessário conhecer
todos os detalhes internos de construção do
carro (motor, injeção eletrônica, velas,
válvula, pistão, etc.) ??
Prof. Mauro Jansen

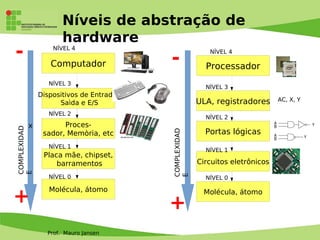

Níveis de abstração de
hardware
Processador
ULA, registradores
Portas lógicas
Circuitos eletrônicos
Molécula, átomo
Computador
Dispositivos de Entrada,
Saìda e E/S
Proces-
sador, Memòria, etc
Placa mãe, chipset,
barramentos
Molécula, átomo
x
COMPLEXIDAD
E
COMPLEXIDAD
E
AC, X, Y
-
+
-
+
NÍVEL 4
NÍVEL 3
NÍVEL 2
NÍVEL 1
NÍVEL 0
NÍVEL 4
NÍVEL 3
NÍVEL 2
NÍVEL 1
NÍVEL 0
Prof. Mauro Jansen

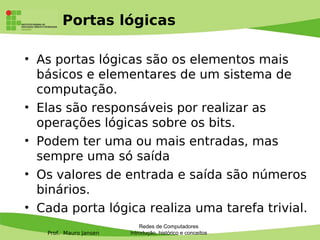

Portas lógicas
• As portas lógicas são os elementos mais
básicos e elementares de um sistema de
computação.
• Elas são responsáveis por realizar as
operações lógicas sobre os bits.
• Podem ter uma ou mais entradas, mas
sempre uma só saída
• Os valores de entrada e saída são números
binários.
• Cada porta lógica realiza uma tarefa trivial.
Redes de Computadores
Introdução, histórico e conceitos
Prof. Mauro Jansen

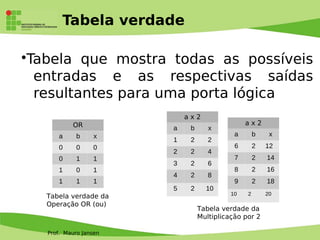

Tabela verdade
•Tabela que mostra todas as possíveis
entradas e as respectivas saídas
resultantes para uma porta lógica
OR
a b x
0 0 0
0 1 1
1 0 1
1 1 1
a x 2
a b x
1 2 2
2 2 4
3 2 6
4 2 8
5 2 10
Tabela verdade da
Operação OR (ou)
Tabela verdade da
Multiplicação por 2
a x 2
a b x
6 2 12
7 2 14
8 2 16
9 2 18
10 2 20
Prof. Mauro Jansen

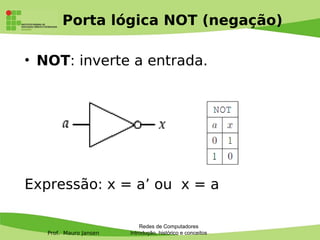

Porta lógica NOT (negação)
• NOT: inverte a entrada.
Expressão: x = a’ ou x = a
Redes de Computadores
Introdução, histórico e conceitos
Prof. Mauro Jansen

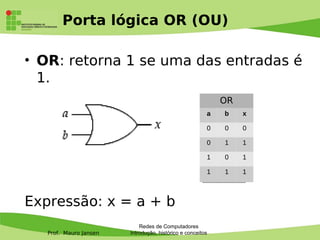

Porta lógica OR (OU)
• OR: retorna 1 se uma das entradas é
1.
Expressão: x = a + b
Redes de Computadores
Introdução, histórico e conceitos
OR
a b x
0 0 0
0 1 1
1 0 1
1 1 1
Prof. Mauro Jansen
Porta lógica AND (E)
• AND: retorna 1 se ambas as entradas são
1.
Expressão: x = a x b
Redes de Computadores
Introdução, histórico e conceitos
Prof. Mauro Jansen

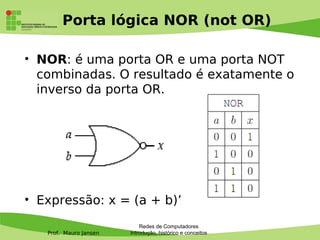

Porta lógica NOR (not OR)
• NOR: é uma porta OR e uma porta NOT
combinadas. O resultado é exatamente o
inverso da porta OR.
• Expressão: x = (a + b)’
Redes de Computadores
Introdução, histórico e conceitos
Prof. Mauro Jansen

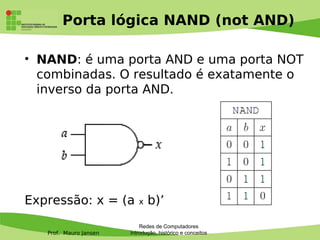

Porta lógica NAND (not AND)
• NAND: é uma porta AND e uma porta NOT
combinadas. O resultado é exatamente o
inverso da porta AND.
Expressão: x = (a x b)’
Redes de Computadores
Introdução, histórico e conceitos
Prof. Mauro Jansen

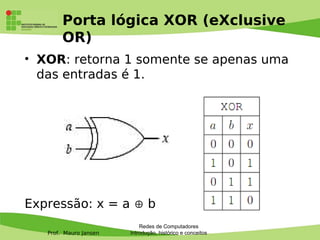

Porta lógica XOR (eXclusive
OR)
• XOR: retorna 1 somente se apenas uma
das entradas é 1.
Expressão: x = a  b
Redes de Computadores
Introdução, histórico e conceitos
Prof. Mauro Jansen

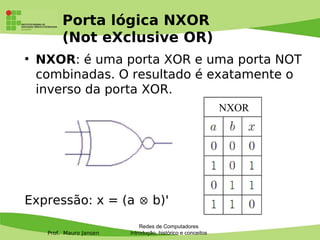

Porta lógica NXOR
(Not eXclusive OR)
●
NXOR: é uma porta XOR e uma porta NOT
combinadas. O resultado é exatamente o
inverso da porta XOR.
Expressão: x = (a  b)'
Redes de Computadores
Introdução, histórico e conceitos
NXOR
Prof. Mauro Jansen

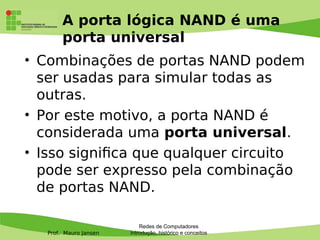

A porta lógica NAND é uma
porta universal
• Combinações de portas NAND podem
ser usadas para simular todas as
outras.
• Por este motivo, a porta NAND é
considerada uma porta universal.
• Isso signifca que qualquer circuito
pode ser expresso pela combinação
de portas NAND.
Redes de Computadores
Introdução, histórico e conceitos
Prof. Mauro Jansen

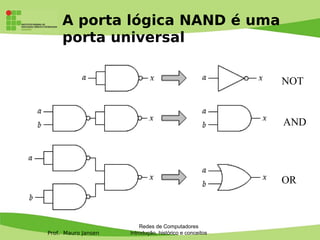

A porta lógica NAND é uma
porta universal
Redes de Computadores
Introdução, histórico e conceitos
NOT
AND
OR
Prof. Mauro Jansen

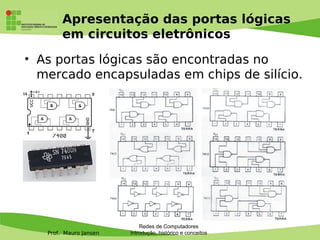

Apresentação das portas lógicas
em circuitos eletrônicos
• As portas lógicas são encontradas no
mercado encapsuladas em chips de silício.
Redes de Computadores
Introdução, histórico e conceitos
Prof. Mauro Jansen
Apresentação das portas lógicas
em circuitos eletrônicos
●

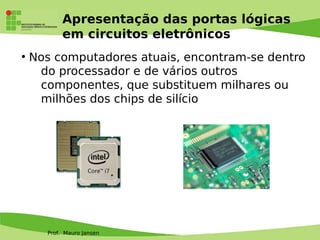

Nos computadores atuais, encontram-se dentro
do processador e de vários outros
componentes, que substituem milhares ou
milhões dos chips de silício
Prof. Mauro Jansen

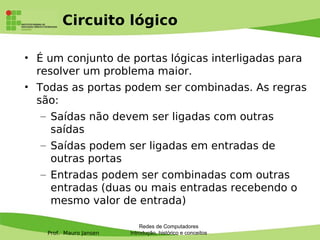

Circuito lógico
• É um conjunto de portas lógicas interligadas para
resolver um problema maior.
• Todas as portas podem ser combinadas. As regras
são:
– Saídas não devem ser ligadas com outras
saídas
– Saídas podem ser ligadas em entradas de
outras portas
– Entradas podem ser combinadas com outras
entradas (duas ou mais entradas recebendo o
mesmo valor de entrada)
Redes de Computadores
Introdução, histórico e conceitos
Prof. Mauro Jansen

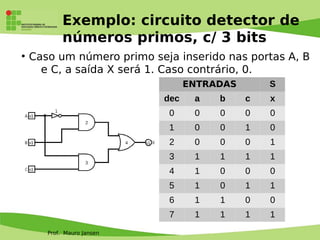

Exemplo: circuito detector de
números primos, c/ 3 bits
●
Caso um número primo seja inserido nas portas A, B
e C, a saída X será 1. Caso contrário, 0.
ENTRADAS S
dec a b c x
0 0 0 0 0
1 0 0 1 0
2 0 0 0 1
3 1 1 1 1
4 1 0 0 0
5 1 0 1 1
6 1 1 0 0
7 1 1 1 1
Prof. Mauro Jansen

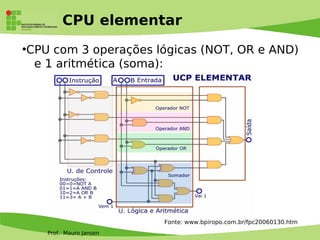

CPU elementar
●
CPU com 3 operações lógicas (NOT, OR e AND)
e 1 aritmética (soma):
Fonte: www.bpiropo.com.br/fpc20060130.htm
Prof. Mauro Jansen

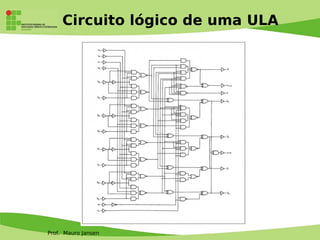

Circuito lógico de uma ULA
Prof. Mauro Jansen

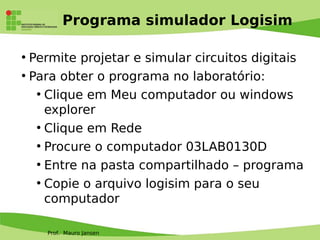

Programa simulador Logisim
●
Permite projetar e simular circuitos digitais
●
Para obter o programa no laboratório:
●
Clique em Meu computador ou windows
explorer
●
Clique em Rede
●
Procure o computador 03LAB0130D
●
Entre na pasta compartilhado – programa
●
Copie o arquivo logisim para o seu
computador
Prof. Mauro Jansen

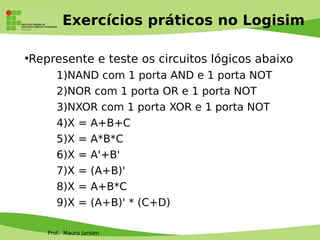

Exercícios práticos no Logisim
●
Represente e teste os circuitos lógicos abaixo
1)NAND com 1 porta AND e 1 porta NOT
2)NOR com 1 porta OR e 1 porta NOT
3)NXOR com 1 porta XOR e 1 porta NOT
4)X = A+B+C
5)X = A*B*C
6)X = A'+B'
7)X = (A+B)'
8)X = A+B*C
9)X = (A+B)' * (C+D)
Prof. Mauro Jansen

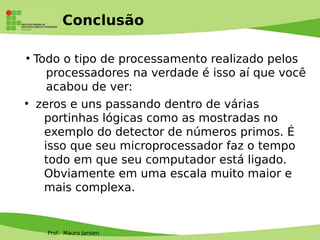

Conclusão
●
Todo o tipo de processamento realizado pelos
processadores na verdade é isso aí que você
acabou de ver:
●
zeros e uns passando dentro de várias
portinhas lógicas como as mostradas no
exemplo do detector de números primos. É
isso que seu microprocessador faz o tempo
todo em que seu computador está ligado.
Obviamente em uma escala muito maior e
mais complexa.
