O documento fornece instruções para equipes de alunos projetarem a instalação de redes em diferentes cenários como farmácia, escritório de advocacia e fábrica de móveis. Cada equipe deve desenhar o projeto lógico e físico da rede, justificando a escolha dos equipamentos e materiais, como cabos, switches e pontos de acesso sem fio. As equipes do escritório e linha de produção da fábrica devem coordenar a interligação de suas redes distantes 150m.

1. INSTITUTO FEDERAL DE EDUCAÇÃO, CIÊNCIA E TECNOLOGIA – IFMA
CAMPUS ALCÂNTARA
CURSO TÉCNICO EM ELETRÔNICA
DISCIPLINA: REDES DE COMPUTADORES Prof. Mauro Jansen
Instruções:
 Organize sua equipe (4 equipes de 5 alunos) e escolha um dos projetos:
o Farmácia de manipulação
o Escritório de advocacia
o Fábrica de móveis - Escritório da
o Fábrica de móveis - Barração da linha de produção
 Identifique o cenário (planta do imóvel) da sua equipe e faça um esboço de
projeto de instalação de rede para a situação proposta, podendo utilizar rede
com cabos de cobre, fibra óptica (quando necessário) ou sem fio (wireless) para
interligar os pontos onde há computador.
 Fundamentem as suas decisões de projeto nos conhecimentos obtidos nas aulas
teóricas e práticas, mas podem usar bom senso e criatividade
 Nas plantas, os pontos onde existem computadores podem ser identificados
pelas imagens e / ou retângulos contorno vermelho
O projeto deve ter:
1. Projeto lógico no Cisco Packet Tracer;
2. Ilustração destacando pontos por onde passaria a fiação e onde ficariam os
dispositivos ativos como switch, modem ou roteador wireless (caso decidam
disponibilizar rede sem fio em algum dos ambientes) – podem desenhar sobre a
planta;
3. Breve descritivo textual do projeto, justificando a escolha dos equipamentos e
tipo de instalação (cabos e / ou sem fio);
4. Lista de materiais necessários (cabos, dispositivos, etc), contendo marcas e
especificações (metragem aproximada de cabos, quantidade de porta do(s)
switch(es), etc.).
Lembretes:
 Toda estação (computador) que for ligada à rede via cabo par trançado
(topologia estrela) terá um cabo que vai até um switch
 Cada dispositivo de rede sem fio (roteador ou ponto de acesso wireless) deve
ficar preferencialmente num ponto central ou eqüidistante dos computadores
que conectarão ao mesmo e tem um cabo de rede que liga o mesmo a um
switch

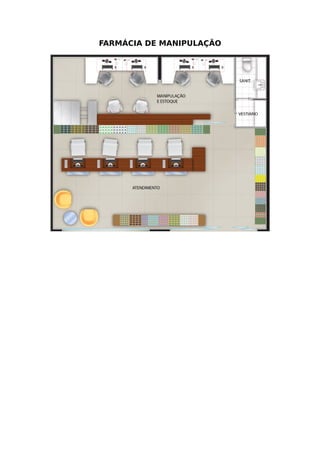

2. FARMÁCIA DE MANIPULAÇÃO

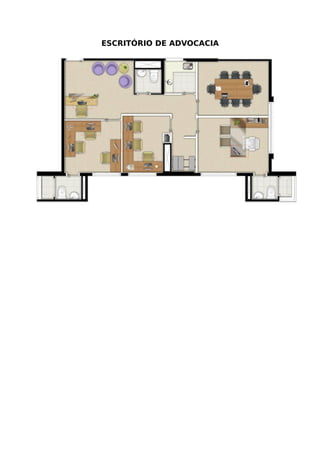

3. ESCRITÓRIO DE ADVOCACIA

4. ESCRITÓRIO E LINHA DE PRODUÇÃO DE FÁBRICA DE MÓVEIS

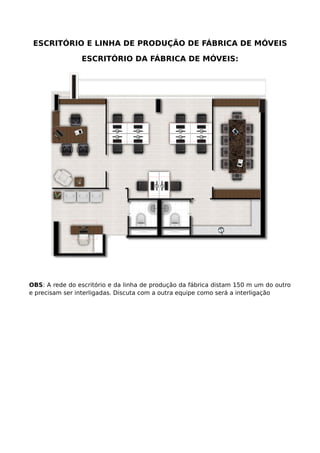

ESCRITÓRIO DA FÁBRICA DE MÓVEIS:
OBS: A rede do escritório e da linha de produção da fábrica distam 150 m um do outro
e precisam ser interligadas. Discuta com a outra equipe como será a interligação

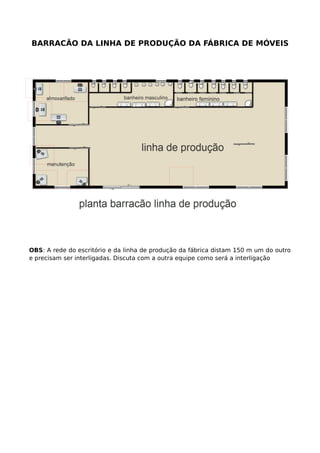

5. BARRACÃO DA LINHA DE PRODUÇÃO DA FÁBRICA DE MÓVEIS
OBS: A rede do escritório e da linha de produção da fábrica distam 150 m um do outro
e precisam ser interligadas. Discuta com a outra equipe como será a interligação
