Este documento fornece uma visão geral dos protocolos de rede TCP/IP. Discute os conceitos de endereço IP, máscara de sub-rede e como eles são usados para determinar se dois dispositivos estão na mesma rede local. Também resume as classes de rede A, B e C e como a máscara de sub-rede define o tamanho da rede e número de hosts.

1. 1AULA :
Campus Charqueadas
Redes de Computadores II
INF-3A

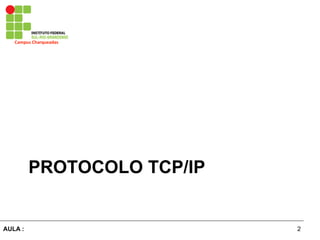

2. 2AULA :
Campus Charqueadas
PROTOCOLO TCP/IP

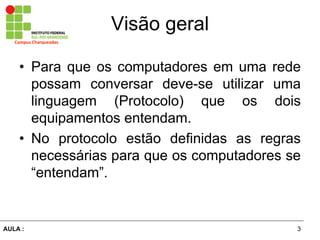

3. 3AULA :
Campus Charqueadas
Visão geral
• Para que os computadores em uma rede
possam conversar deve-­se utilizar uma
linguagem (Protocolo) que os dois
equipamentos entendam.
• No protocolo estão definidas as regras
necessárias para que os computadores se
“entendam”.

4. 4AULA :
Campus Charqueadas
Visão geral
• Antes da popularização da internet
existiam vários protocolos, que foram
criados por empresas que
disponibilizavam equipamentos para rede.
Entre eles:
– TCP/IP
– NETBEUI
– IPX/SPX
– Apple Talk

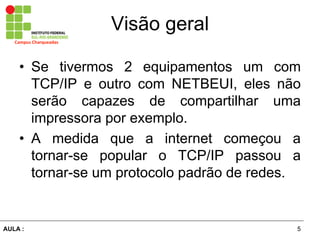

5. 5AULA :
Campus Charqueadas
Visão geral
• Se tivermos 2 equipamentos um com
TCP/IP e outro com NETBEUI, eles não
serão capazes de compartilhar uma
impressora por exemplo.
• A medida que a internet começou a
tornar-­se popular o TCP/IP passou a
tornar-­se um protocolo padrão de redes.

6. 6AULA :
Campus Charqueadas
Visão geral

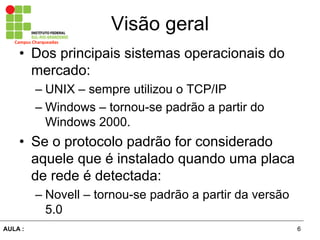

• Dos principais sistemas operacionais do
mercado:
– UNIX – sempre utilizou o TCP/IP
– Windows – tornou-­se padrão a partir do
Windows 2000.
• Se o protocolo padrão for considerado
aquele que é instalado quando uma placa
de rede é detectada:
– Novell – tornou-­se padrão a partir da versão
5.0

7. 7AULA :
Campus Charqueadas
Visão geral
• O que temos hoje é a utilização do TCP/IP
na maior parte das redes implementadas.

8. 8AULA :
Campus Charqueadas
PROTOCOLO TCP/IP

9. 9AULA :
Campus Charqueadas
TCP/IP
• Quando o TCP/IP é utilizado na rede
alguns parâmetros devem ser
configurados em todos os equipamentos
que fazem parte da rede (Computadores,
Servidores, Hubs, Switchs, Impressoras
de rede, etc).

10. 10AULA :
Campus Charqueadas
TCP/IP

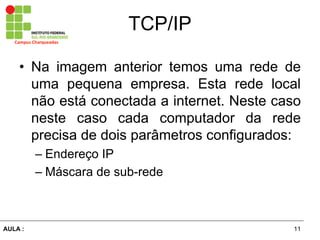

11. 11AULA :
Campus Charqueadas
TCP/IP
• Na imagem anterior temos uma rede de
uma pequena empresa. Esta rede local
não está conectada a internet. Neste caso
neste caso cada computador da rede
precisa de dois parâmetros configurados:
– Endereço IP
– Máscara de sub-­rede

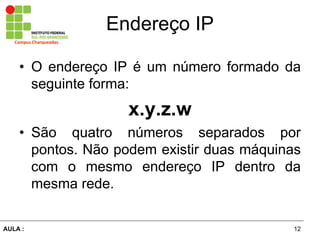

12. 12AULA :
Campus Charqueadas
Endereço IP
• O endereço IP é um número formado da
seguinte forma:
x.y.z.w
• São quatro números separados por
pontos. Não podem existir duas máquinas
com o mesmo endereço IP dentro da
mesma rede.

13. 13AULA :
Campus Charqueadas
Endereço IP

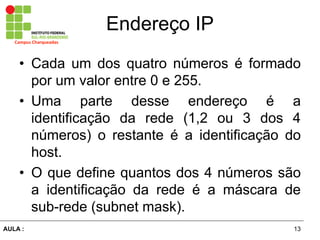

• Cada um dos quatro números é formado
por um valor entre 0 e 255.
• Uma parte desse endereço é a
identificação da rede (1,2 ou 3 dos 4
números) o restante é a identificação do
host.
• O que define quantos dos 4 números são
a identificação da rede é a máscara de
sub-­rede (subnet mask).

14. 14AULA :

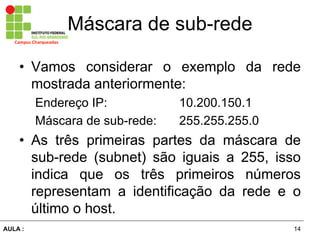

Campus Charqueadas
Máscara de sub-­rede
• Vamos considerar o exemplo da rede
mostrada anteriormente:
Endereço IP: 10.200.150.1
Máscara de sub-­rede: 255.255.255.0
• As três primeiras partes da máscara de
sub-­rede (subnet) são iguais a 255, isso
indica que os três primeiros números
representam a identificação da rede e o
último o host.

15. 15AULA :
Campus Charqueadas
Máscara de sub-­rede
• No exemplo temos o endereço da rede
como 10.200.150, ou seja todos os nosso
equipamentos começam com o número
10.200.150.
• Neste exemplo que utilizamos os três
primeiros dígitos para o endereçamento
da rede podemos ter 254 equipamentos
ligados a rede.

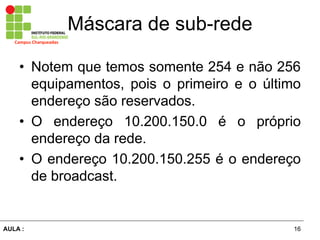

16. 16AULA :
Campus Charqueadas
Máscara de sub-­rede
• Notem que temos somente 254 e não 256
equipamentos, pois o primeiro e o último
endereço são reservados.
• O endereço 10.200.150.0 é o próprio
endereço da rede.
• O endereço 10.200.150.255 é o endereço
de broadcast.

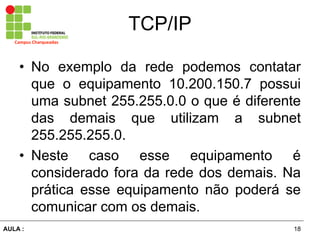

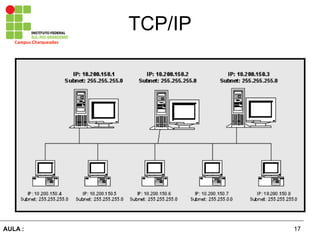

17. 17AULA :
Campus Charqueadas
TCP/IP

18. 18AULA :
Campus Charqueadas
TCP/IP
• No exemplo da rede podemos contatar
que o equipamento 10.200.150.7 possui
uma subnet 255.255.0.0 o que é diferente
das demais que utilizam a subnet
255.255.255.0.
• Neste caso esse equipamento é
considerado fora da rede dos demais. Na
prática esse equipamento não poderá se
comunicar com os demais.

19. 19AULA :
Campus Charqueadas
TCP/IP
• Exemplos de máscara de subnet:
Máscara Número de equipamentos
possíveis
255.255.255.0 254
255.255.0.0 65.534
255.0.0.0 16.777.214

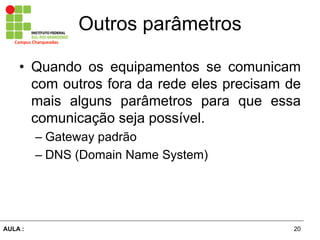

20. 20AULA :
Campus Charqueadas
Outros parâmetros
• Quando os equipamentos se comunicam
com outros fora da rede eles precisam de
mais alguns parâmetros para que essa
comunicação seja possível.
– Gateway padrão
– DNS (Domain Name System)

21. 21AULA :
Campus Charqueadas

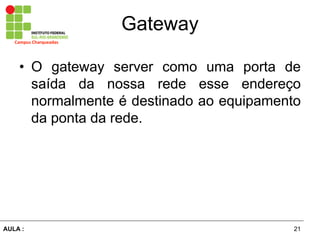

Gateway
• O gateway server como uma porta de
saída da nossa rede esse endereço
normalmente é destinado ao equipamento
da ponta da rede.

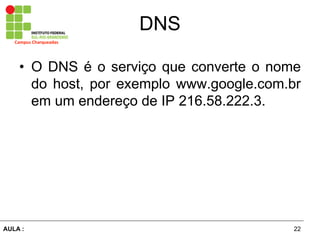

22. 22AULA :
Campus Charqueadas
DNS
• O DNS é o serviço que converte o nome
do host, por exemplo www.google.com.br
em um endereço de IP 216.58.222.3.

23. 23AULA :
Campus Charqueadas

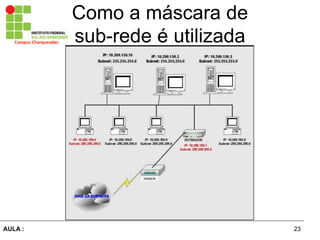

Como a máscara de
sub-­rede é utilizada

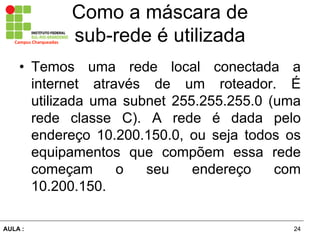

24. 24AULA :
Campus Charqueadas
Como a máscara de
sub-­rede é utilizada
• Temos uma rede local conectada a
internet através de um roteador. É
utilizada uma subnet 255.255.255.0 (uma
rede classe C). A rede é dada pelo
endereço 10.200.150.0, ou seja todos os
equipamentos que compõem essa rede
começam o seu endereço com
10.200.150.

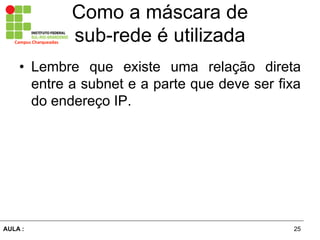

25. 25AULA :
Campus Charqueadas
Como a máscara de
sub-­rede é utilizada
• Lembre que existe uma relação direta
entre a subnet e a parte que deve ser fixa
do endereço IP.

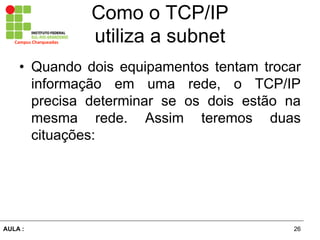

26. 26AULA :
Campus Charqueadas
Como o TCP/IP
utiliza a subnet
• Quando dois equipamentos tentam trocar
informação em uma rede, o TCP/IP
precisa determinar se os dois estão na
mesma rede. Assim teremos duas
cituações:

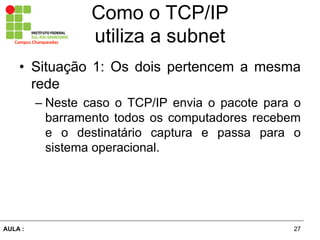

27. 27AULA :
Campus Charqueadas
Como o TCP/IP
utiliza a subnet
• Situação 1: Os dois pertencem a mesma
rede
– Neste caso o TCP/IP envia o pacote para o
barramento todos os computadores recebem
e o destinatário captura e passa para o
sistema operacional.

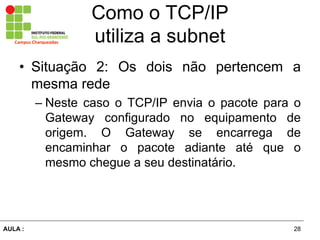

28. 28AULA :
Campus Charqueadas
Como o TCP/IP
utiliza a subnet
• Situação 2: Os dois não pertencem a
mesma rede
– Neste caso o TCP/IP envia o pacote para o
Gateway configurado no equipamento de
origem. O Gateway se encarrega de
encaminhar o pacote adiante até que o
mesmo chegue a seu destinatário.

29. 29AULA :
Campus Charqueadas
TCP/IP

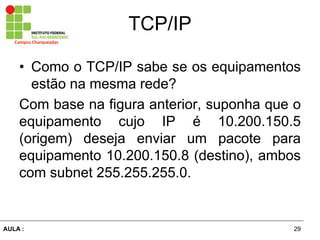

• Como o TCP/IP sabe se os equipamentos
estão na mesma rede?
Com base na figura anterior, suponha que o
equipamento cujo IP é 10.200.150.5
(origem) deseja enviar um pacote para
equipamento 10.200.150.8 (destino), ambos
com subnet 255.255.255.0.

30. 30AULA :
Campus Charqueadas
TCP/IP

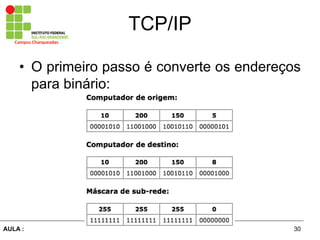

• O primeiro passo é converte os endereços
para binário:

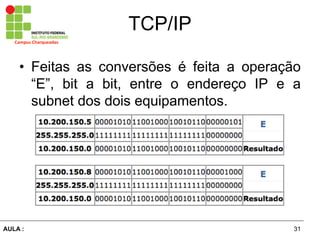

31. 31AULA :
Campus Charqueadas
TCP/IP
• Feitas as conversões é feita a operação
“E”, bit a bit, entre o endereço IP e a
subnet dos dois equipamentos.

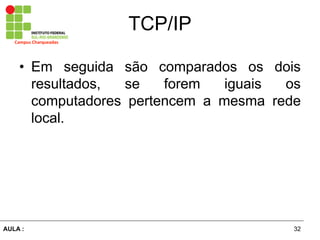

32. 32AULA :
Campus Charqueadas
TCP/IP
• Em seguida são comparados os dois
resultados, se forem iguais os
computadores pertencem a mesma rede
local.

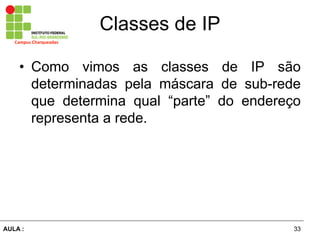

33. 33AULA :
Campus Charqueadas
Classes de IP
• Como vimos as classes de IP são
determinadas pela máscara de sub-­rede
que determina qual “parte” do endereço
representa a rede.

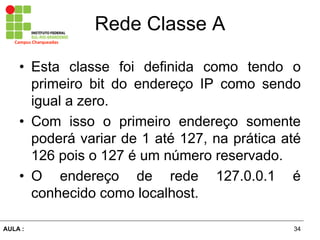

34. 34AULA :
Campus Charqueadas
Rede Classe A
• Esta classe foi definida como tendo o
primeiro bit do endereço IP como sendo
igual a zero.
• Com isso o primeiro endereço somente
poderá variar de 1 até 127, na prática até
126 pois o 127 é um número reservado.
• O endereço de rede 127.0.0.1 é
conhecido como localhost.

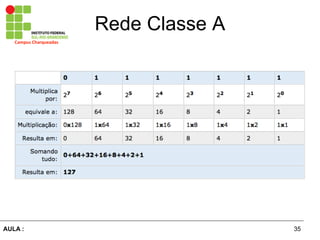

35. 35AULA :
Campus Charqueadas
Rede Classe A

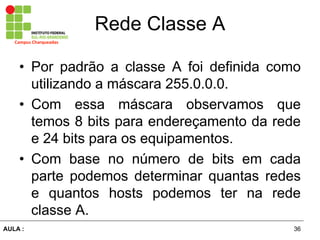

36. 36AULA :
Campus Charqueadas
Rede Classe A
• Por padrão a classe A foi definida como
utilizando a máscara 255.0.0.0.
• Com essa máscara observamos que
temos 8 bits para endereçamento da rede
e 24 bits para os equipamentos.
• Com base no número de bits em cada
parte podemos determinar quantas redes
e quantos hosts podemos ter na rede
classe A.

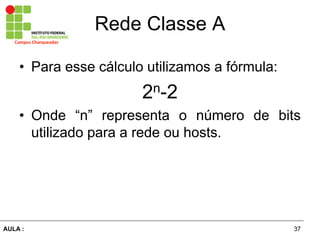

37. 37AULA :
Campus Charqueadas
Rede Classe A
• Para esse cálculo utilizamos a fórmula:
2n-­2
• Onde “n” representa o número de bits
utilizado para a rede ou hosts.

38. 38AULA :
Campus Charqueadas
Rede Classe A

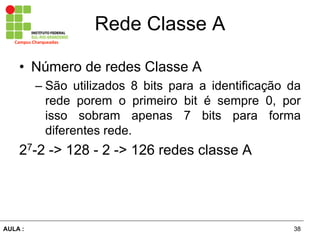

• Número de redes Classe A
– São utilizados 8 bits para a identificação da
rede porem o primeiro bit é sempre 0, por
isso sobram apenas 7 bits para forma
diferentes rede.
27-­2 -­> 128 -­ 2 -­> 126 redes classe A

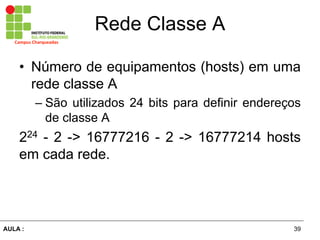

39. 39AULA :
Campus Charqueadas
Rede Classe A
• Número de equipamentos (hosts) em uma
rede classe A
– São utilizados 24 bits para definir endereços
de classe A
224 -­ 2 -­> 16777216 -­ 2 -­> 16777214 hosts
em cada rede.

40. 40AULA :
Campus Charqueadas

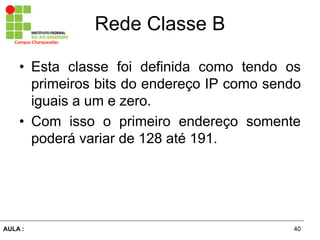

Rede Classe B
• Esta classe foi definida como tendo os
primeiros bits do endereço IP como sendo
iguais a um e zero.
• Com isso o primeiro endereço somente
poderá variar de 128 até 191.

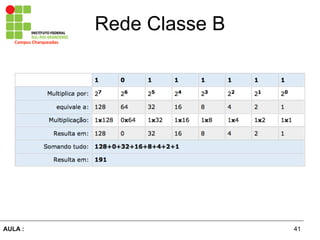

41. 41AULA :
Campus Charqueadas
Rede Classe B

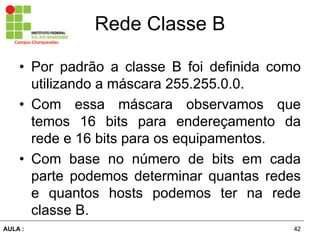

42. 42AULA :
Campus Charqueadas
Rede Classe B
• Por padrão a classe B foi definida como
utilizando a máscara 255.255.0.0.
• Com essa máscara observamos que
temos 16 bits para endereçamento da
rede e 16 bits para os equipamentos.
• Com base no número de bits em cada
parte podemos determinar quantas redes
e quantos hosts podemos ter na rede
classe B.

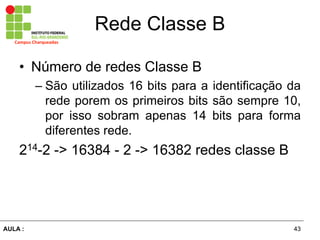

43. 43AULA :
Campus Charqueadas
Rede Classe B
• Número de redes Classe B
– São utilizados 16 bits para a identificação da
rede porem os primeiros bits são sempre 10,
por isso sobram apenas 14 bits para forma
diferentes rede.
214-­2 -­> 16384 -­ 2 -­> 16382 redes classe B

44. 44AULA :
Campus Charqueadas
Rede Classe B
• Número de equipamentos (hosts) em uma
rede classe B
– São utilizados 16 bits para definir endereços
de classe B
216 -­ 2 -­> 65536 -­ 2 -­> 65534 hosts em cada
rede.

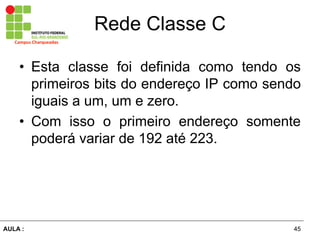

45. 45AULA :
Campus Charqueadas
Rede Classe C
• Esta classe foi definida como tendo os
primeiros bits do endereço IP como sendo
iguais a um, um e zero.
• Com isso o primeiro endereço somente
poderá variar de 192 até 223.

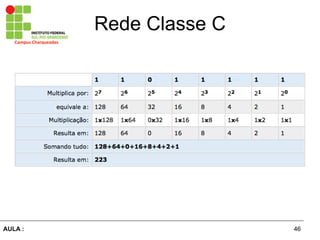

46. 46AULA :
Campus Charqueadas
Rede Classe C

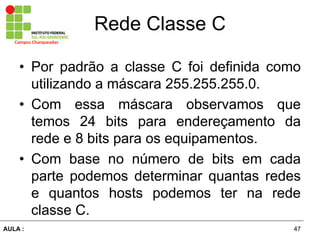

47. 47AULA :
Campus Charqueadas
Rede Classe C
• Por padrão a classe C foi definida como
utilizando a máscara 255.255.255.0.
• Com essa máscara observamos que
temos 24 bits para endereçamento da
rede e 8 bits para os equipamentos.
• Com base no número de bits em cada
parte podemos determinar quantas redes
e quantos hosts podemos ter na rede
classe C.

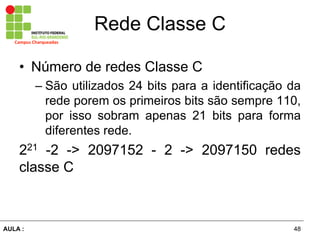

48. 48AULA :
Campus Charqueadas
Rede Classe C
• Número de redes Classe C
– São utilizados 24 bits para a identificação da
rede porem os primeiros bits são sempre 110,
por isso sobram apenas 21 bits para forma
diferentes rede.
221 -­2 -­> 2097152 -­ 2 -­> 2097150 redes
classe C

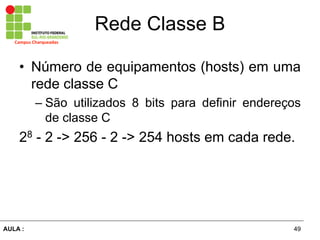

49. 49AULA :
Campus Charqueadas
Rede Classe B
• Número de equipamentos (hosts) em uma
rede classe C
– São utilizados 8 bits para definir endereços
de classe C
28 -­ 2 -­> 256 -­ 2 -­> 254 hosts em cada rede.

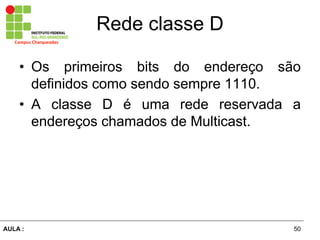

50. 50AULA :
Campus Charqueadas
Rede classe D
• Os primeiros bits do endereço são
definidos como sendo sempre 1110.
• A classe D é uma rede reservada a
endereços chamados de Multicast.

51. 51AULA :
Campus Charqueadas

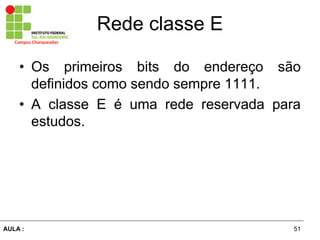

Rede classe E
• Os primeiros bits do endereço são
definidos como sendo sempre 1111.
• A classe E é uma rede reservada para
estudos.

52. 52AULA :
Campus Charqueadas

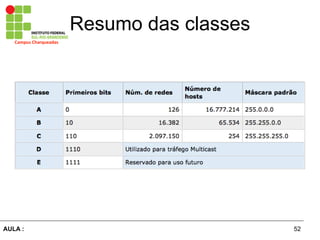

Resumo das classes

53. 53AULA :
Campus Charqueadas

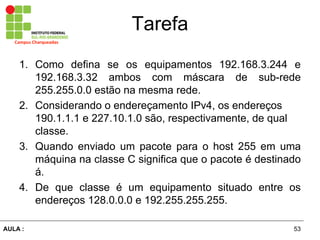

Tarefa
1. Como defina se os equipamentos 192.168.3.244 e
192.168.3.32 ambos com máscara de sub-­rede
255.255.0.0 estão na mesma rede.
2. Considerando o endereçamento IPv4, os endereços
190.1.1.1 e 227.10.1.0 são, respectivamente, de qual
classe.
3. Quando enviado um pacote para o host 255 em uma
máquina na classe C significa que o pacote é destinado
á.
4. De que classe é um equipamento situado entre os
endereços 128.0.0.0 e 192.255.255.255.

54. 54AULA :
Campus Charqueadas

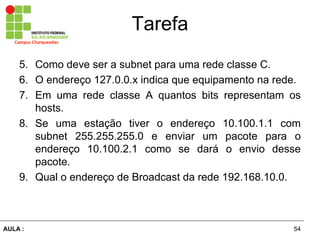

Tarefa
5. Como deve ser a subnet para uma rede classe C.
6. O endereço 127.0.0.x indica que equipamento na rede.
7. Em uma rede classe A quantos bits representam os
hosts.
8. Se uma estação tiver o endereço 10.100.1.1 com
subnet 255.255.255.0 e enviar um pacote para o
endereço 10.100.2.1 como se dará o envio desse
pacote.
9. Qual o endereço de Broadcast da rede 192.168.10.0.
