1. Professor: Mauro Jansen
Redes de Computadores
Ferramentas para montagem
e manutenção de redes

2. Prof. Mauro Jansen
Redes de Computadores
Protocolos 2

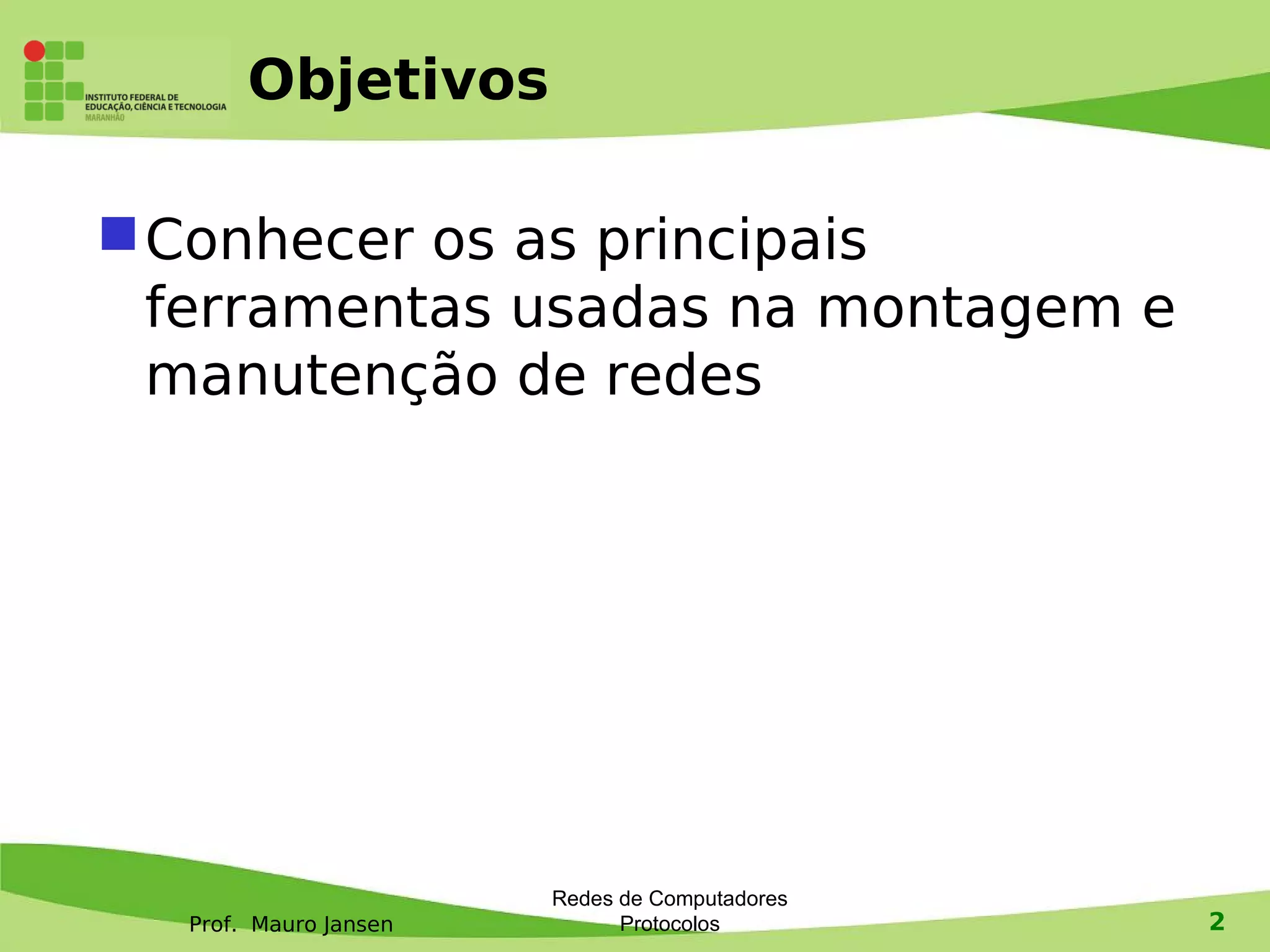

Objetivos
Conhecer os as principais
ferramentas usadas na montagem e
manutenção de redes

3. Prof. Mauro Jansen
Redes de Computadores
Protocolos 3

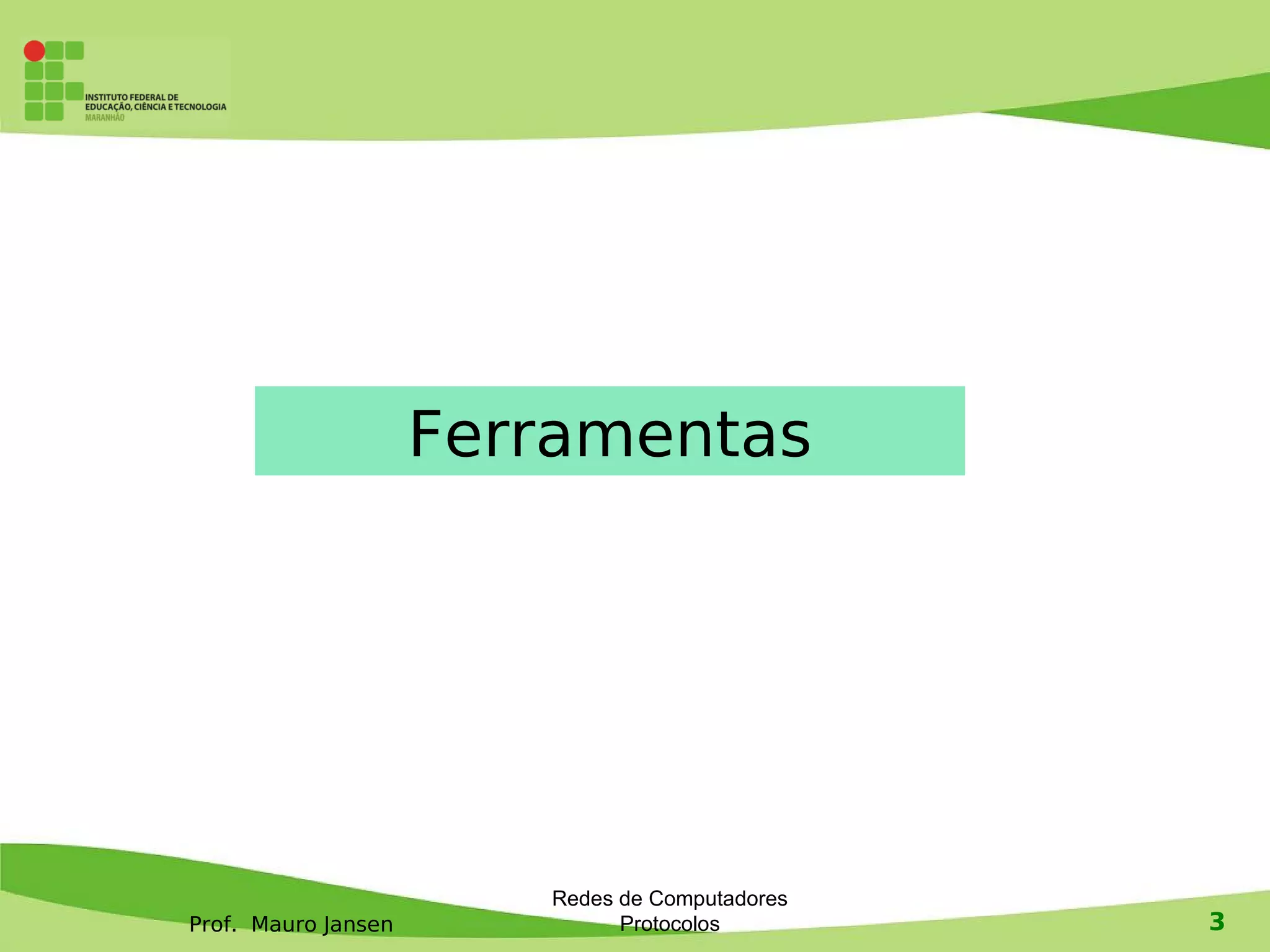

Ferramentas

4. Prof. Mauro Jansen

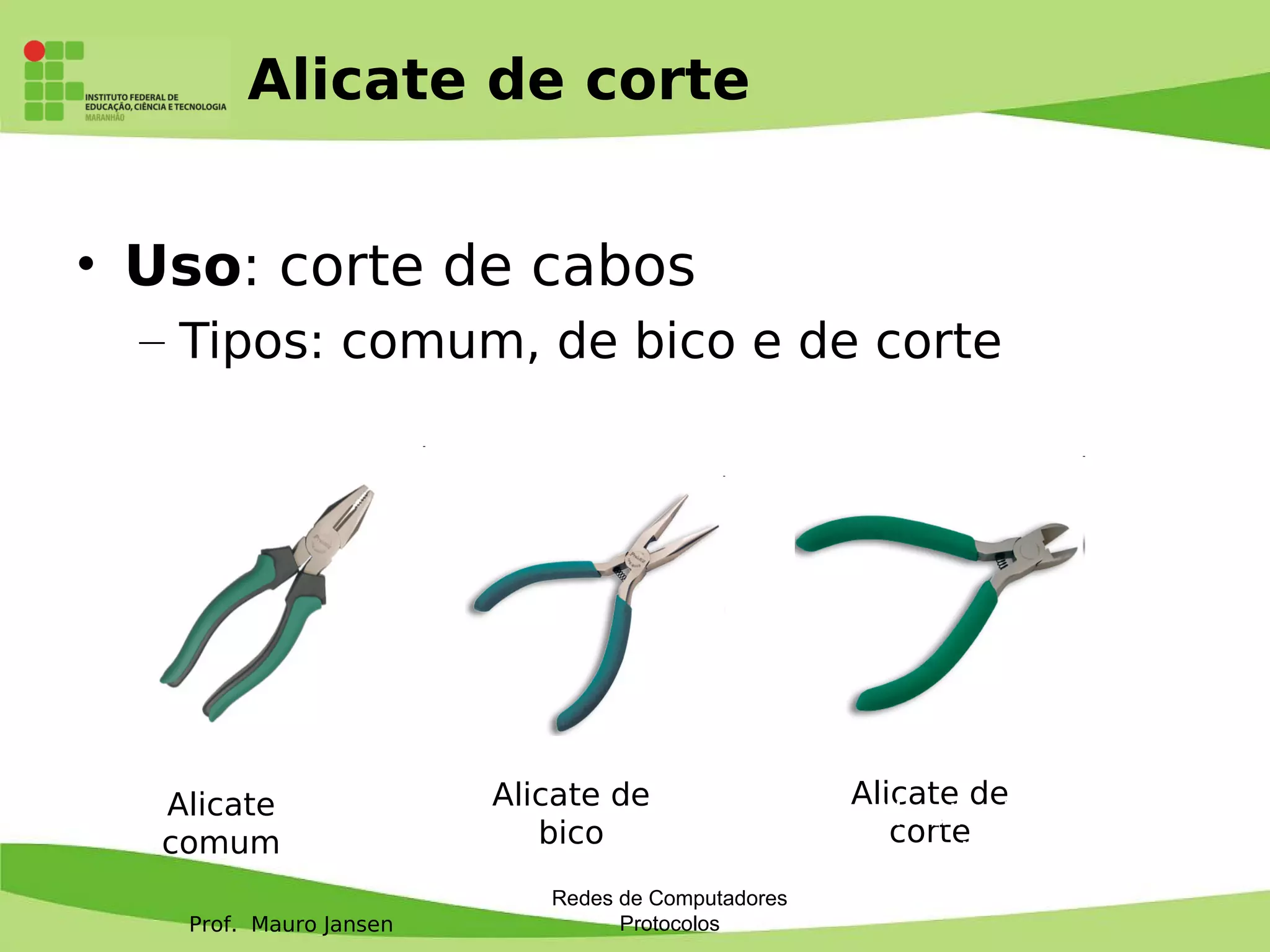

Alicate de corte
Redes de Computadores
Protocolos
• Uso: corte de cabos
– Tipos: comum, de bico e de corte
Alicate
comum
Alicate de
bico
Alicate de
corte
Alicate
comum
Alicate de
bico
Alicate de
corte

5. Prof. Mauro Jansen

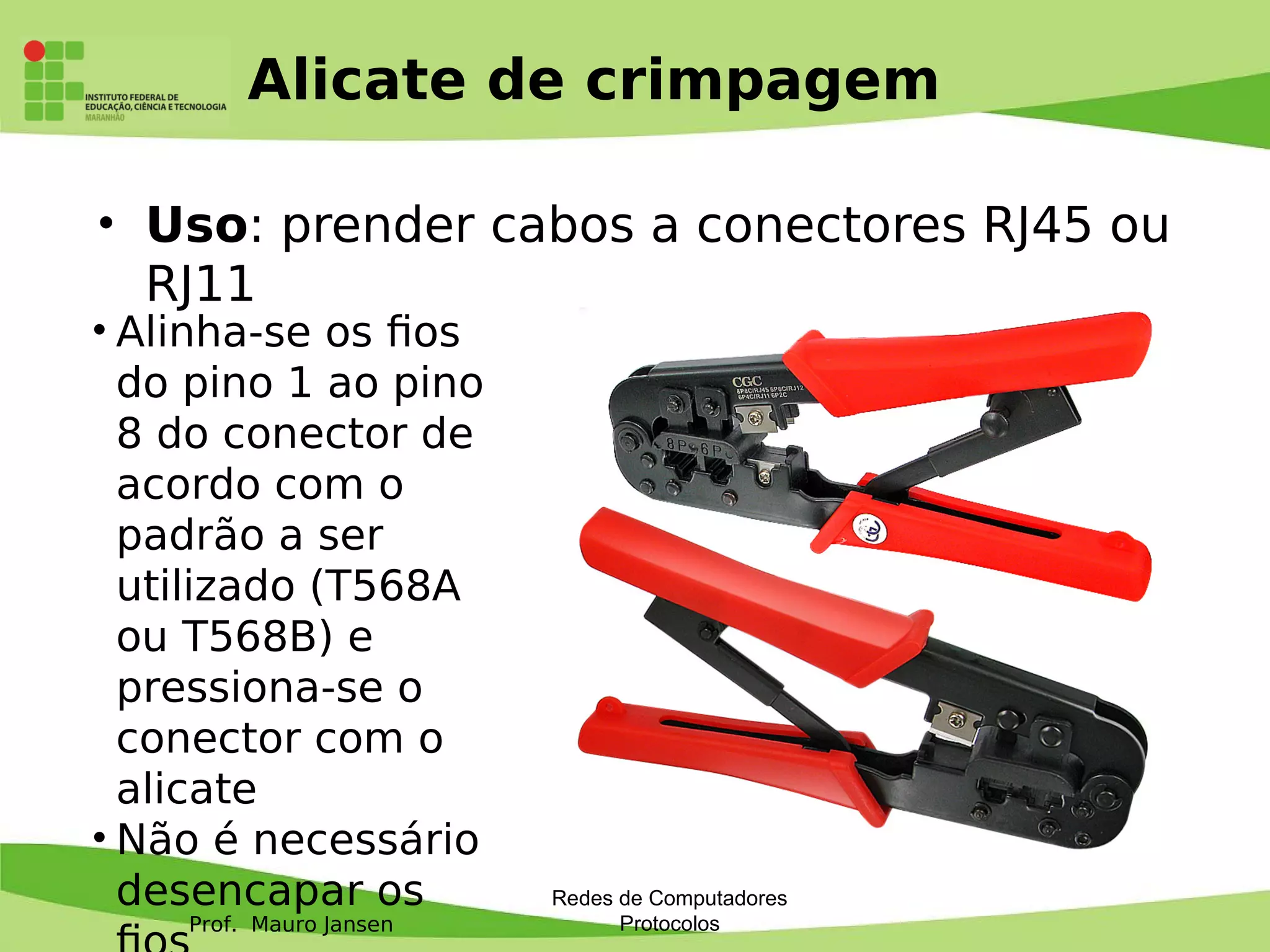

Alicate de crimpagem
Redes de Computadores
Protocolos
• Uso: prender cabos a conectores RJ45 ou
RJ11
• Alinha-se os fos
do pino 1 ao pino
8 do conector de
acordo com o
padrão a ser
utilizado (T568A
ou T568B) e
pressiona-se o
conector com o
alicate
• Não é necessário
desencapar os

6. Prof. Mauro Jansen

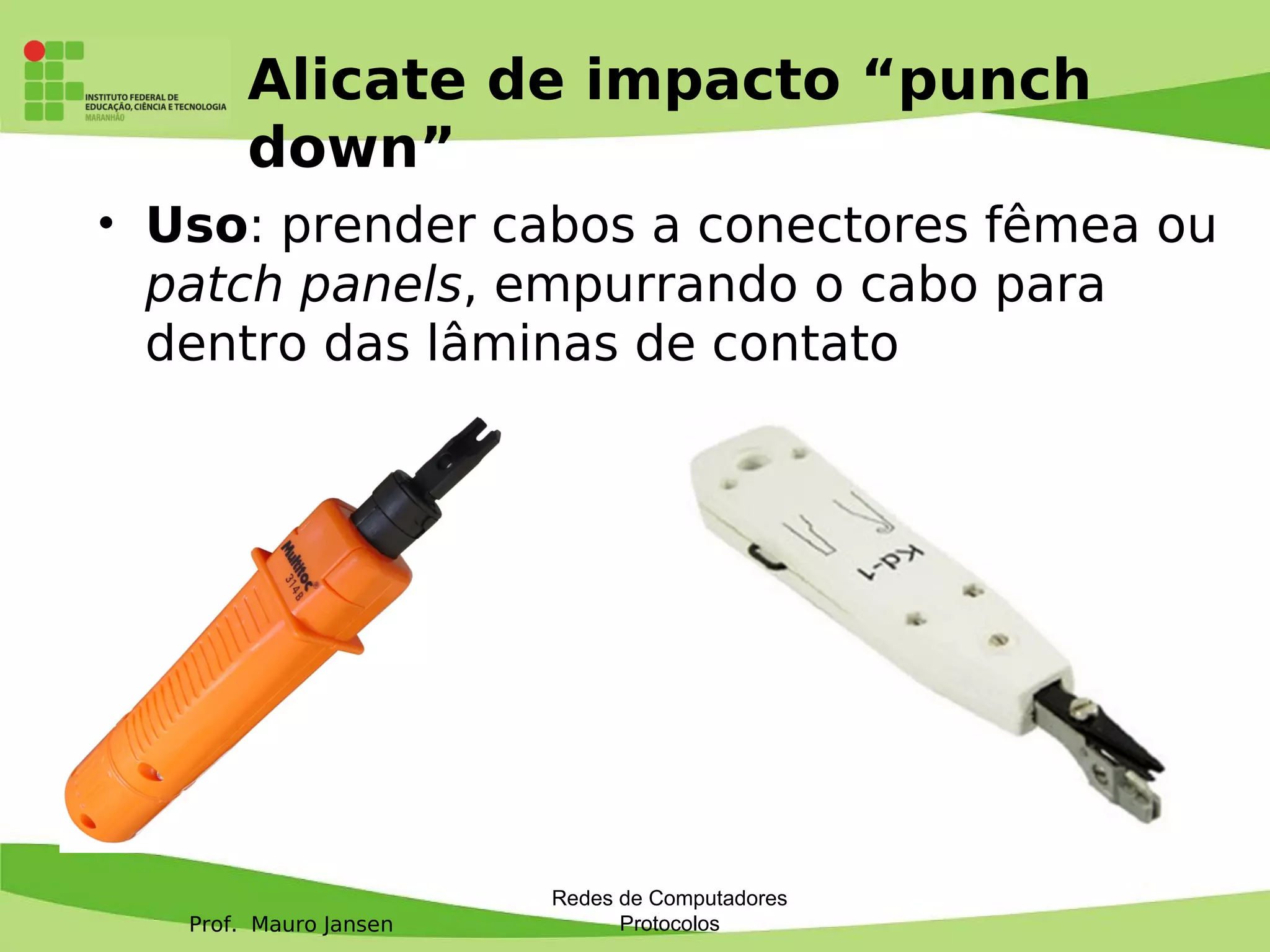

Alicate de impacto “punch
down”
Redes de Computadores
Protocolos
• Uso: prender cabos a conectores fêmea ou
patch panels, empurrando o cabo para
dentro das lâminas de contato

7. Prof. Mauro Jansen

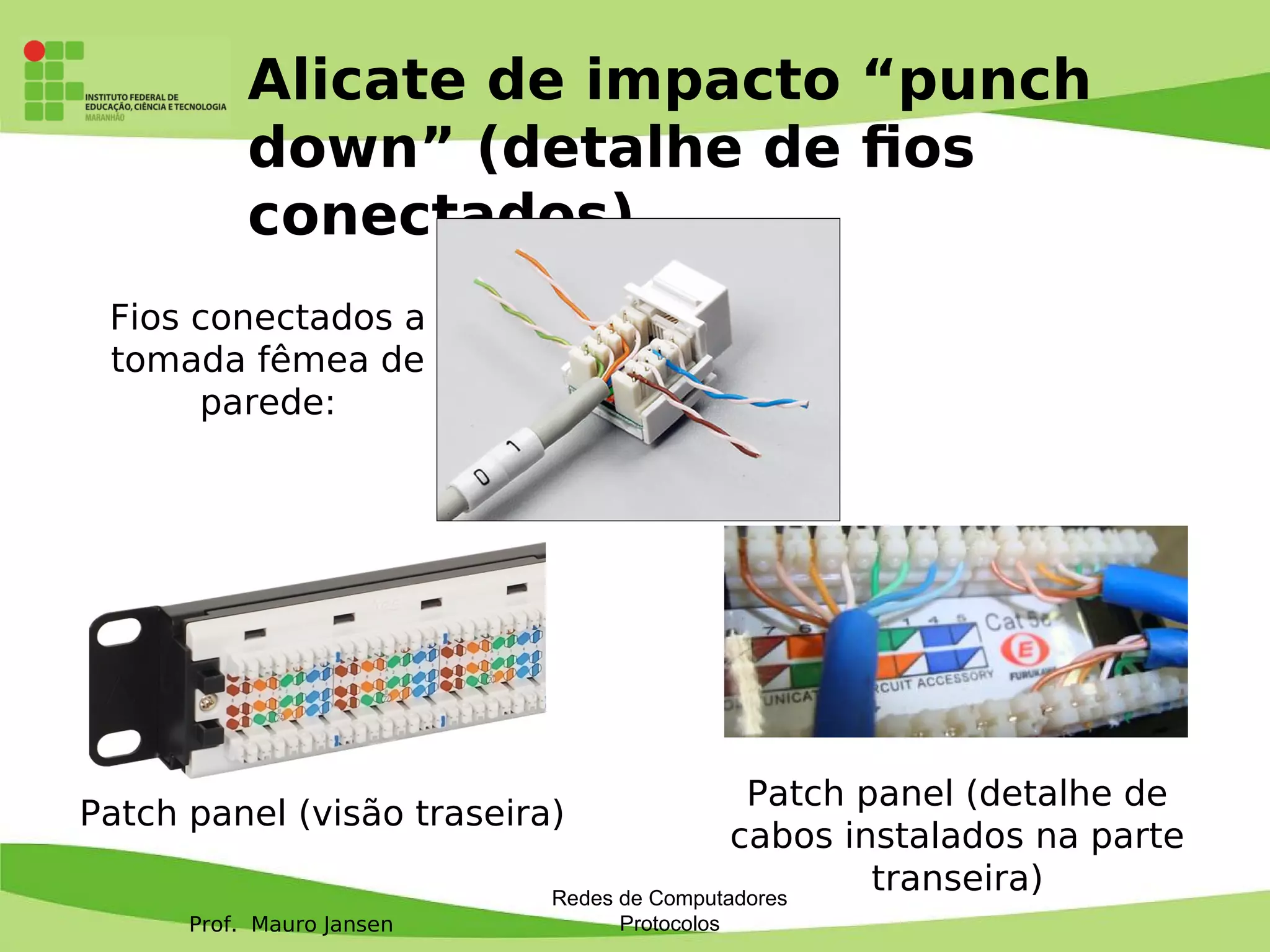

Alicate de impacto “punch
down” (detalhe de fos
conectados)
Redes de Computadores
Protocolos
Patch panel (visão traseira)
Patch panel (detalhe de
cabos instalados na parte
transeira)
Fios conectados a
tomada fêmea de
parede:

8. Prof. Mauro Jansen
Alicate desencapador
• Uso: retirar a capa plástica protetora
de cabos de rede ou áudio
Redes de Computadores
Protocolos

9. Prof. Mauro Jansen

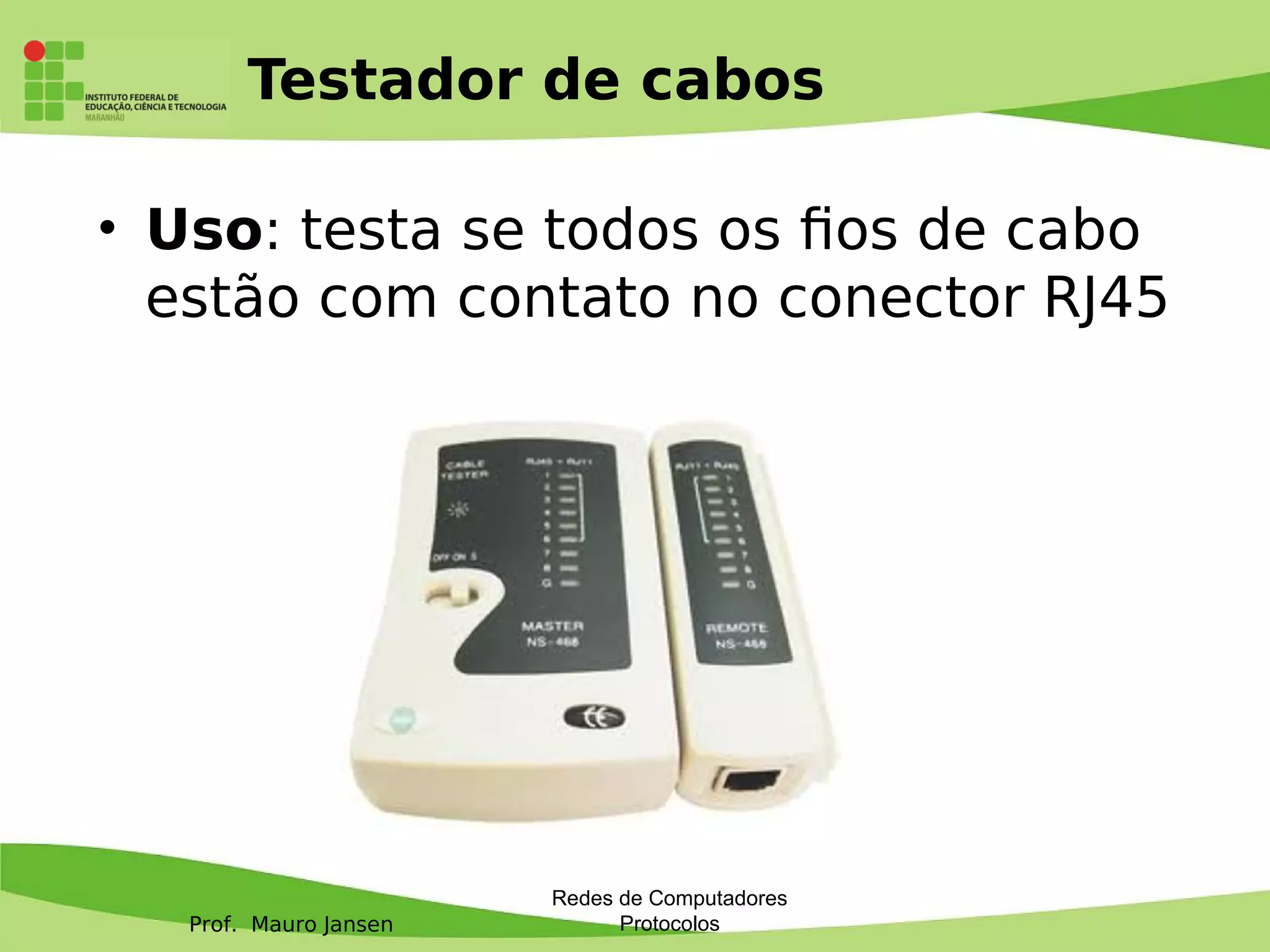

Testador de cabos
• Uso: testa se todos os fos de cabo
estão com contato no conector RJ45
Redes de Computadores
Protocolos

10. Prof. Mauro Jansen
Emenda para cabo de rede
• Uso: emenda de cabos de rede
Redes de Computadores
Protocolos

11. Prof. Mauro Jansen

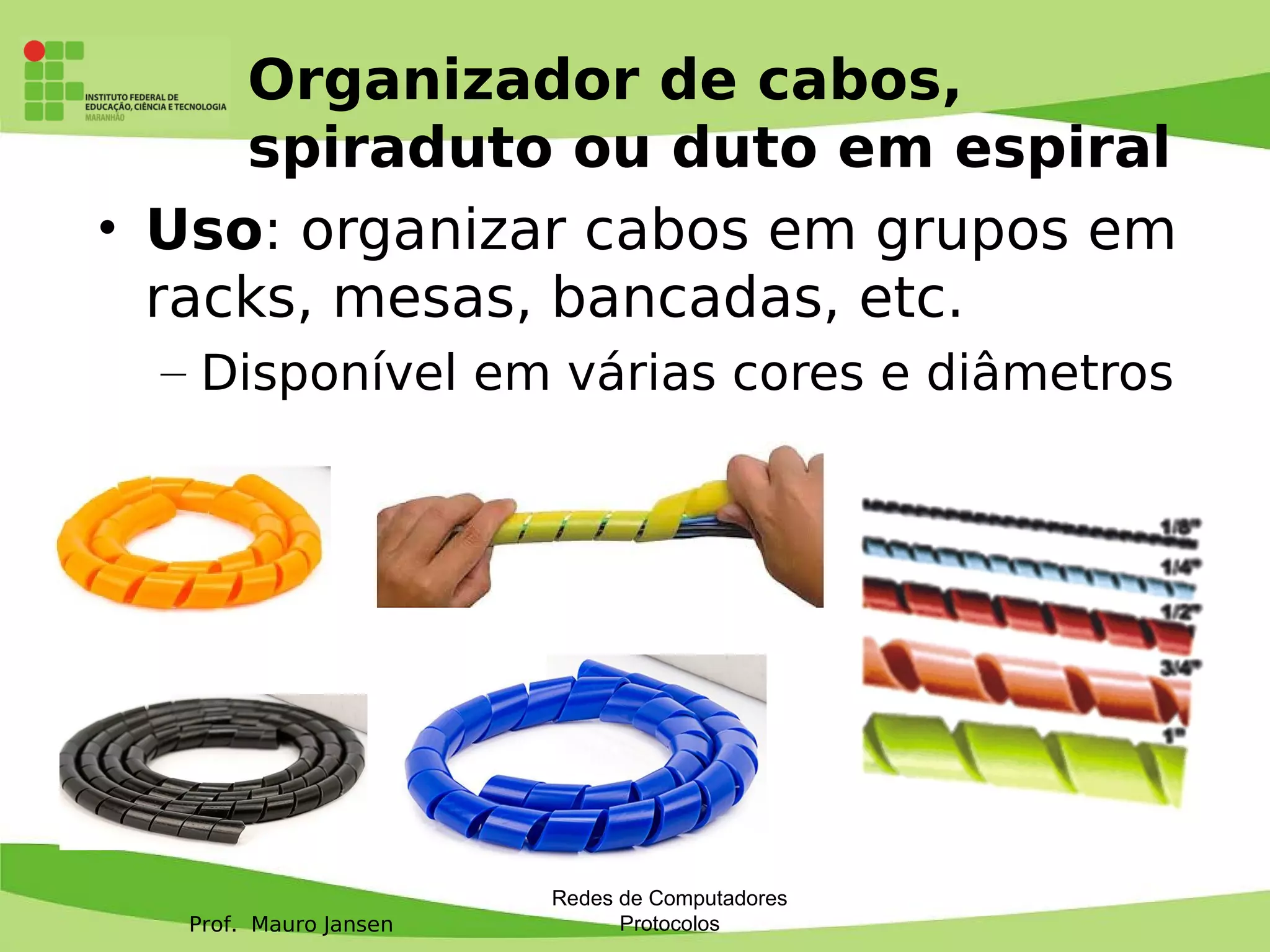

Organizador de cabos,
spiraduto ou duto em espiral
• Uso: organizar cabos em grupos em
racks, mesas, bancadas, etc.
– Disponível em várias cores e diâmetros
Redes de Computadores
Protocolos

12. Prof. Mauro Jansen

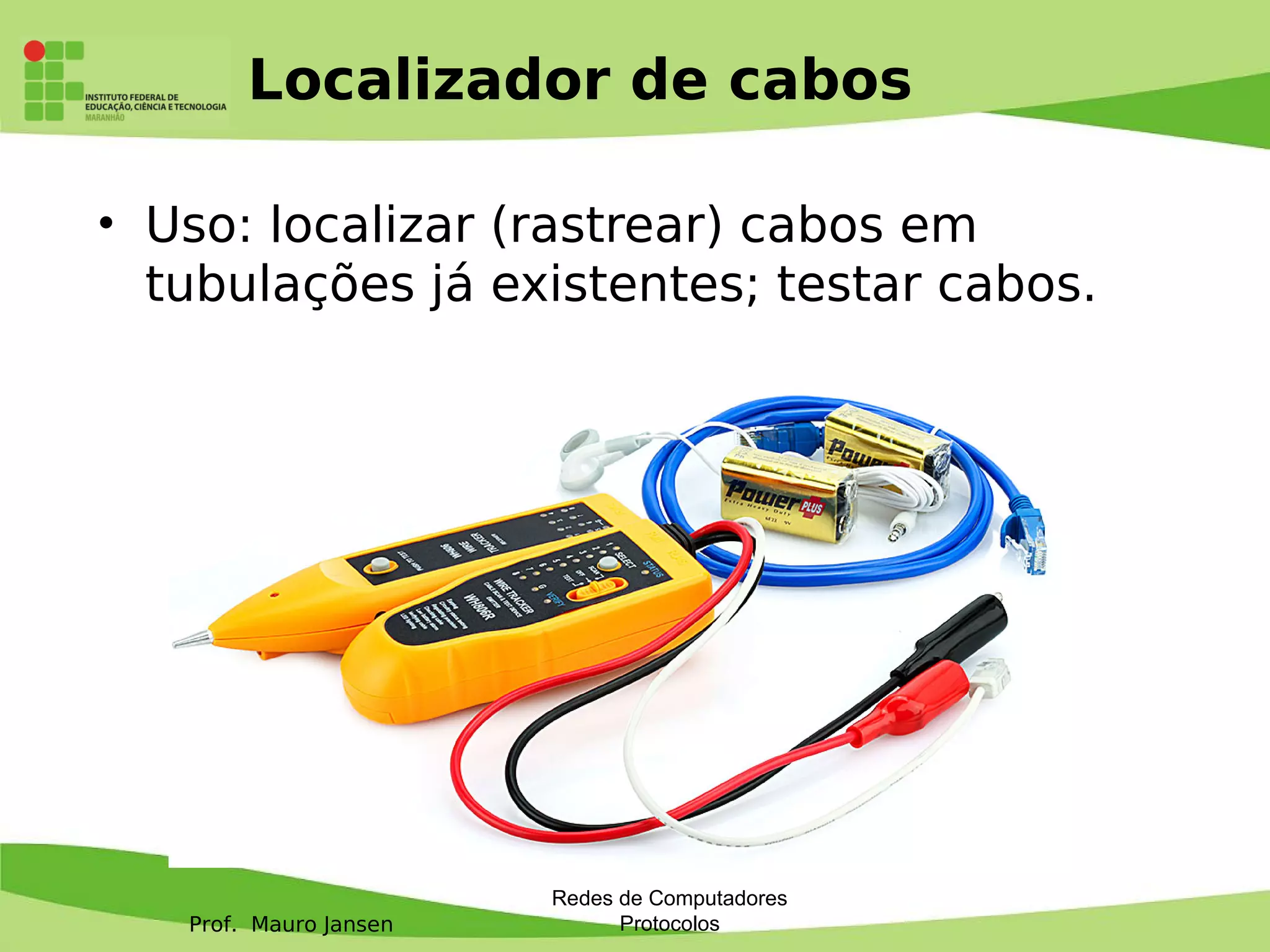

Localizador de cabos
• Uso: localizar (rastrear) cabos em
tubulações já existentes; testar cabos.
Redes de Computadores
Protocolos

13. Prof. Mauro Jansen

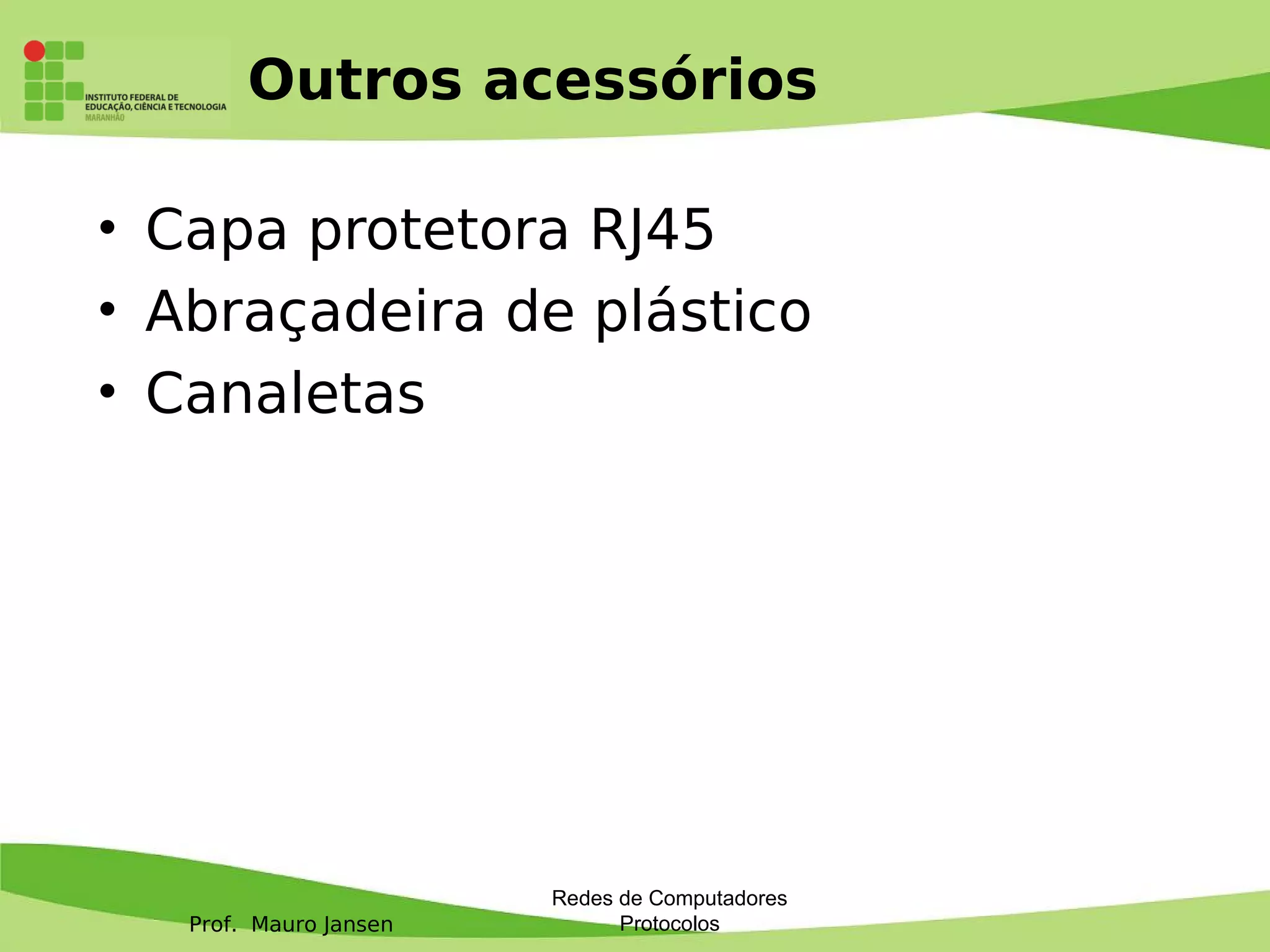

Outros acessórios
• Capa protetora RJ45
• Abraçadeira de plástico
• Canaletas
Redes de Computadores
Protocolos

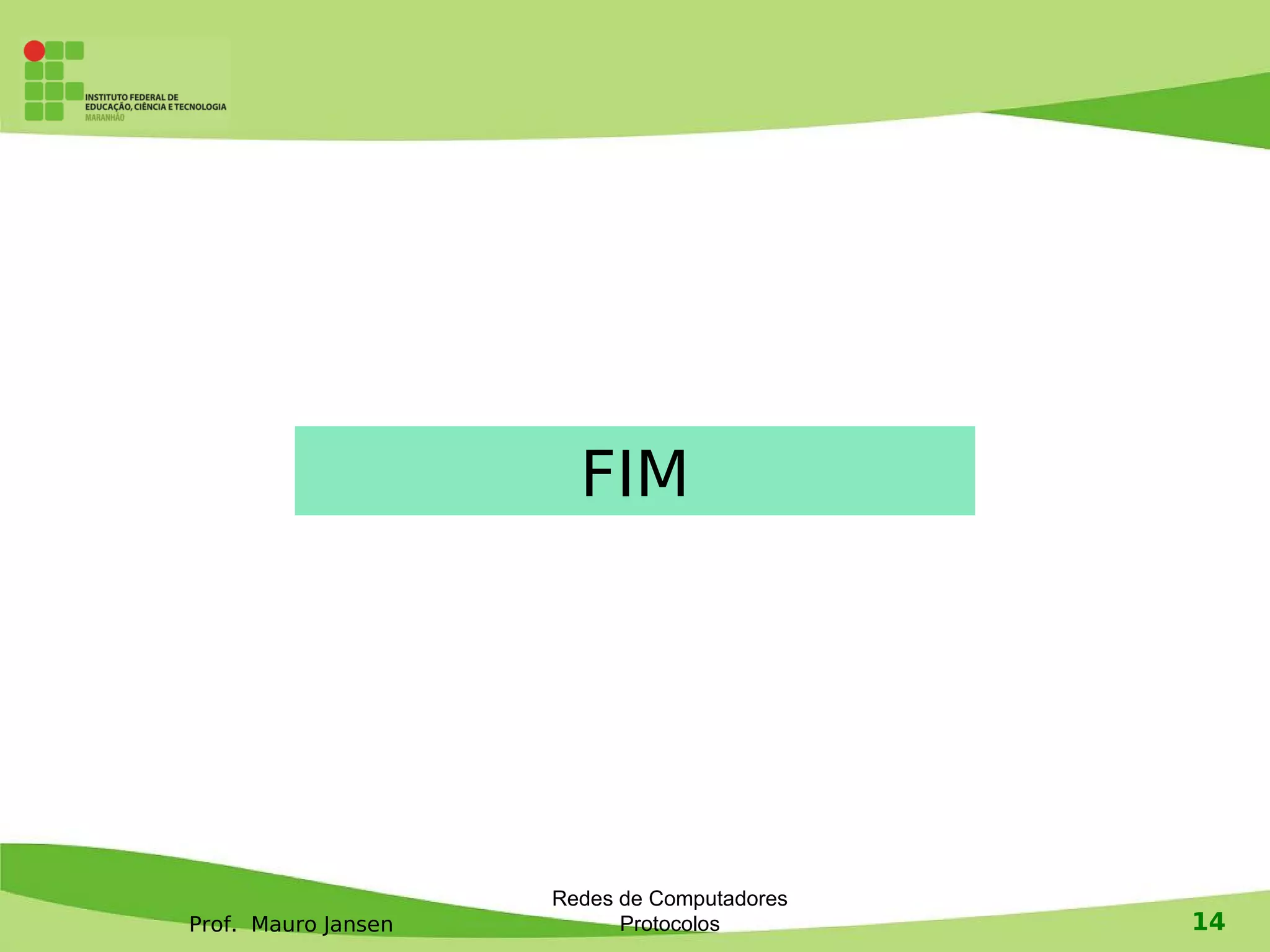

14. Prof. Mauro Jansen
Redes de Computadores
Protocolos 14
FIM
