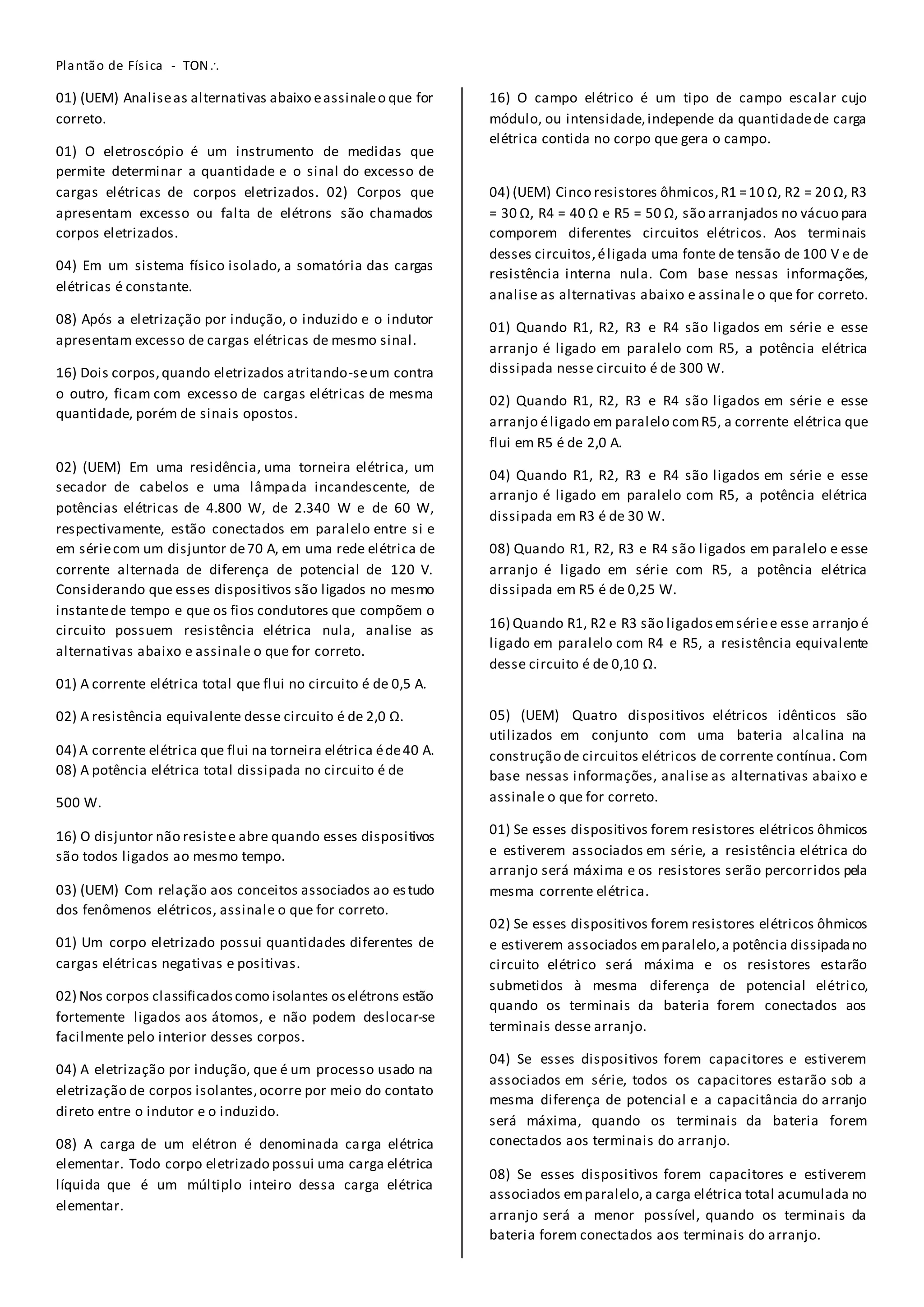

1. Plantão de Física - TON
01) (UEM) Analiseas alternativas abaixo eassinaleo que for
correto.
01) O eletroscópio é um instrumento de medidas que
permite determinar a quantidade e o sinal do excesso de
cargas elétricas de corpos eletrizados. 02) Corpos que
apresentam excesso ou falta de elétrons são chamados
corpos eletrizados.
04) Em um sistema físico isolado, a somatória das cargas
elétricas é constante.
08) Após a eletrização por indução, o induzido e o indutor
apresentam excesso de cargas elétricas de mesmo sinal.
16) Dois corpos,quando eletrizados atritando-seum contra
o outro, ficam com excesso de cargas elétricas de mesma
quantidade, porém de sinais opostos.
02) (UEM) Em uma residência, uma torneira elétrica, um
secador de cabelos e uma lâmpada incandescente, de
potências elétricas de 4.800 W, de 2.340 W e de 60 W,
respectivamente, estão conectados em paralelo entre si e
em sériecom um disjuntor de70 A, em uma rede elétrica de
corrente alternada de diferença de potencial de 120 V.
Considerando que esses dispositivos são ligados no mesmo
instantede tempo e que os fios condutores que compõem o
circuito possuem resistência elétrica nula, analise as
alternativas abaixo e assinale o que for correto.
01) A corrente elétrica total que flui no circuito é de 0,5 A.
02) A resistência equivalente desse circuito é de 2,0 Ω.
04) A corrente elétrica que flui na torneira elétrica éde40 A.
08) A potência elétrica total dissipada no circuito é de
500 W.
16) O disjuntor não resistee abre quando esses dispositivos
são todos ligados ao mesmo tempo.
03) (UEM) Com relação aos conceitos associados ao estudo
dos fenômenos elétricos, assinale o que for correto.
01) Um corpo eletrizado possui quantidades diferentes de
cargas elétricas negativas e positivas.
02) Nos corpos classificadoscomo isolantes oselétrons estão
fortemente ligados aos átomos, e não podem deslocar-se
facilmente pelo interior desses corpos.
04) A eletrização por indução, que é um processo usado na
eletrização de corpos isolantes,ocorre por meio do contato
direto entre o indutor e o induzido.
08) A carga de um elétron é denominada carga elétrica
elementar. Todo corpo eletrizado possui uma carga elétrica
líquida que é um múltiplo inteiro dessa carga elétrica
elementar.
16) O campo elétrico é um tipo de campo escalar cujo
módulo, ou intensidade,independe da quantidadede carga
elétrica contida no corpo que gera o campo.
04) (UEM) Cinco resistores ôhmicos,R1 =10 Ω, R2 = 20 Ω, R3
= 30 Ω, R4 = 40 Ω e R5 = 50 Ω, são arranjados no vácuo para
comporem diferentes circuitos elétricos. Aos terminais
desses circuitos,éligada uma fonte de tensão de 100 V e de
resistência interna nula. Com base nessas informações,
analise as alternativas abaixo e assinale o que for correto.
01) Quando R1, R2, R3 e R4 são ligados em série e esse
arranjo é ligado em paralelo com R5, a potência elétrica
dissipada nesse circuito é de 300 W.
02) Quando R1, R2, R3 e R4 são ligados em série e esse
arranjo éligado em paralelo comR5, a corrente elétrica que
flui em R5 é de 2,0 A.
04) Quando R1, R2, R3 e R4 são ligados em série e esse
arranjo é ligado em paralelo com R5, a potência elétrica
dissipada em R3 é de 30 W.
08) Quando R1, R2, R3 e R4 são ligados em paralelo e esse
arranjo é ligado em série com R5, a potência elétrica
dissipada em R5 é de 0,25 W.
16) Quando R1, R2 e R3 são ligadosemsériee esse arranjo é
ligado em paralelo com R4 e R5, a resistência equivalente
desse circuito é de 0,10 Ω.
05) (UEM) Quatro dispositivos elétricos idênticos são
utilizados em conjunto com uma bateria alcalina na
construção de circuitos elétricos de corrente contínua. Com
base nessas informações, analise as alternativas abaixo e
assinale o que for correto.
01) Se esses dispositivos forem resistores elétricos ôhmicos
e estiverem associados em série, a resistência elétrica do
arranjo será máxima e os resistores serão percorridos pela
mesma corrente elétrica.
02) Se esses dispositivos forem resistores elétricos ôhmicos
e estiverem associados emparalelo,a potência dissipadano
circuito elétrico será máxima e os resistores estarão
submetidos à mesma diferença de potencial elétrico,
quando os terminais da bateria forem conectados aos
terminais desse arranjo.
04) Se esses dispositivos forem capacitores e estiverem
associados em série, todos os capacitores estarão sob a
mesma diferença de potencial e a capacitância do arranjo
será máxima, quando os terminais da bateria forem
conectados aos terminais do arranjo.
08) Se esses dispositivos forem capacitores e estiverem
associados emparalelo,a carga elétrica total acumulada no
arranjo será a menor possível, quando os terminais da
bateria forem conectados aos terminais do arranjo.

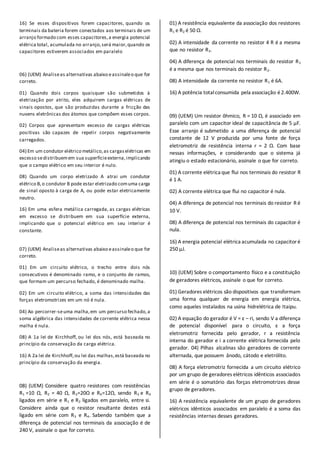

2. 16) Se esses dispositivos forem capacitores, quando os
terminais da bateria forem conectados aos terminais de um
arranjo formado com esses capacitores,a energia potencial
elétrica total, acumulada no arranjo,será maior,quando os
capacitores estiverem associados em paralelo
06) (UEM) Analiseas alternativas abaixo eassinaleo que for
correto.
01) Quando dois corpos quaisquer são submetidos à
eletrização por atrito, eles adquirem cargas elétricas de
sinais opostos, que são produzidas durante a fricção das
nuvens eletrônicas dos átomos que compõem esses corpos.
02) Corpos que apresentam excesso de cargas elétricas
positivas são capazes de repelir corpos negativamente
carregados.
04) Em um condutor elétrico metálico,as cargaselétricas em
excesso sedistribuemem sua superfícieexterna,implicando
que o campo elétrico em seu interior é nulo.
08) Quando um corpo eletrizado A atrai um condutor
elétrico B,o condutor B pode estar eletrizado comuma carga
de sinal oposto à carga de A, ou pode estar eletricamente
neutro.
16) Em uma esfera metálica carregada, as cargas elétricas
em excesso se distribuem em sua superfície externa,
implicando que o potencial elétrico em seu interior é
constante.
07) (UEM) Analiseas alternativas abaixo eassinaleo que for
correto.
01) Em um circuito elétrico, o trecho entre dois nós
consecutivos é denominado ramo, e o conjunto de ramos,
que formam um percurso fechado, é denominado malha.
02) Em um circuito elétrico, a soma das intensidades das
forças eletromotrizes em um nó é nula.
04) Ao percorrer-seuma malha,em um percurso fechado,a
soma algébrica das intensidades de corrente elétrica nessa
malha é nula.
08) A 1a lei de Kirchhoff, ou lei dos nós, está baseada no
princípio da conservação da carga elétrica.
16) A 2a lei de Kirchhoff,ou lei das malhas,está baseada no
princípio da conservação da energia.
08) (UEM) Considere quatro resistores com resistências
R1 =10 Ω, R2 = 40 Ω, R3=20Ω e R4=12Ω, sendo R3 e R4
ligados em série e R1 e R2 ligados em paralelo, entre si.
Considere ainda que o resistor resultante destes está
ligado em série com R3 e R4. Sabendo também que a
diferença de potencial nos terminais da associação é de
240 V, assinale o que for correto.
01) A resistência equivalente da associação dos resistores
R1 e R2 é 50 Ω.
02) A intensidade da corrente no resistor 4 R é a mesma
que no resistor R3.
04) A diferença de potencial nos terminais do resistor R1
é a mesma que nos terminais do resistor R2.
08) A intensidade da corrente no resistor R1 é 6A.
16) A potência totalconsumida pela associação é2.400W.
09) (UEM) Um resistor ôhmico, R = 10 Ω, é associado em
paralelo com um capacitor ideal de capacitância de 5 µF.
Esse arranjo é submetido a uma diferença de potencial
constante de 12 V produzida por uma fonte de força
eletromotriz de resistência interna r = 2 Ω. Com base
nessas informações, e considerando que o sistema já
atingiu o estado estacionário, assinale o que for correto.
01) A corrente elétrica que flui nos terminais do resistor R
é 1 A.
02) A corrente elétrica que flui no capacitor é nula.
04) A diferença de potencial nos terminais do resistor R é
10 V.
08) A diferença de potencial nos terminais do capacitor é
nula.
16) A energia potencial elétrica acumulada no capacitoré
250 µJ.
10) (UEM) Sobre o comportamento físico e a constituição
de geradores elétricos, assinale o que for correto.
01) Geradores elétricos são dispositivos que transformam
uma forma qualquer de energia em energia elétrica,
como aqueles instalados na usina hidrelétrica de Itaipu.
02) A equação do gerador é V = ε – ri, sendo V a diferença
de potencial disponível para o circuito, ε a força
eletromotriz fornecida pelo gerador, r a resistência
interna do gerador e i a corrente elétrica fornecida pelo
gerador. 04) Pilhas alcalinas são geradores de corrente
alternada, que possuem ânodo, cátodo e eletrólito.
08) A força eletromotriz fornecida a um circuito elétrico
por um grupo de geradores elétricos idênticos associados
em série é o somatório das forças eletromotrizes desse
grupo de geradores.
16) A resistência equivalente de um grupo de geradores
elétricos idênticos associados em paralelo é a soma das
resistências internas desses geradores.
