1. TEMA: ELETRODINÂMICA
Estagiários:
Junilson Madureira e Sadrack Cabongo
8º ano - Manhã

2. ESTRUTURA DAAPRESENTAÇÃO
1 - Introdução ao conceito de eletrodinâmica
2 - Diferença de potencial elétrico (ddp) ou tensão elétrica
3 - Intensidade de corrente elétrica
4 - Tipos de correntes elétricas
5 - Resistência elétrica

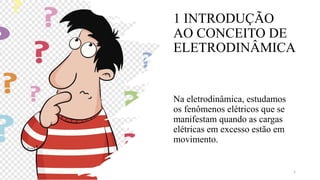

3. 1 INTRODUÇÃO
AO CONCEITO DE
ELETRODINÂMICA
Na eletrodinâmica, estudamos
os fenômenos elétricos que se
manifestam quando as cargas
elétricas em excesso estão em
movimento.
1

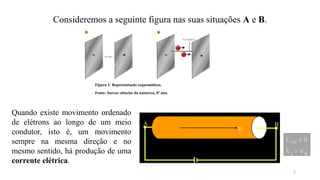

4. Consideremos a seguinte figura nas suas situações A e B.
Figura 1: Representação esquemáticas.
Fonte: Inovar ciências da natureza, 8º ano.
A B
UAB ≠ 0
VA > VB
E
Quando existe movimento ordenado
de elétrons ao longo de um meio
condutor, isto é, um movimento
sempre na mesma direção e no
mesmo sentido, há produção de uma
corrente elétrica.
2

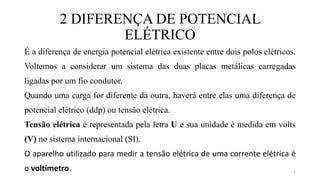

5. 2 DIFERENÇA DE POTENCIAL
ELÉTRICO
É a diferença de energia potencial elétrica existente entre dois polos elétricos.
Voltemos a considerar um sistema das duas placas metálicas carregadas
ligadas por um fio condutor.
Quando uma carga for diferente da outra, haverá entre elas uma diferença de
potencial elétrico (ddp) ou tensão elétrica.
Tensão elétrica é representada pela letra U e sua unidade é medida em volts
(V) no sistema internacional (SI).
O aparelho utilizado para medir a tensão elétrica de uma corrente elétrica é
o voltímetro. 3

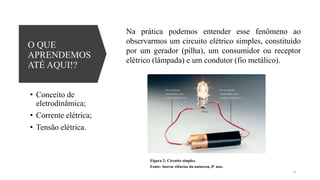

6. O QUE
APRENDEMOS
ATÉ AQUI!?
• Conceito de
eletrodinâmica;
• Corrente elétrica;
• Tensão elétrica.
Na prática podemos entender esse fenômeno ao
observarmos um circuito elétrico simples, constituído
por um gerador (pilha), um consumidor ou receptor
elétrico (lâmpada) e um condutor (fio metálico).
Figura 2: Circuito simples.
Fonte: Inovar ciências da natureza, 8º ano.
4

7. 3 INTENSIDADE
DE CORRENTE
ELÉTRICA
A intensidade da corrente
elétrica (i) é a razão entre a
carga que atravessa uma secção
do condutor e o intervalo de
tempo gasto no processo. É
medida em ampères (A) e o
aparelho utilizado para essa
medição é o amperímetro.

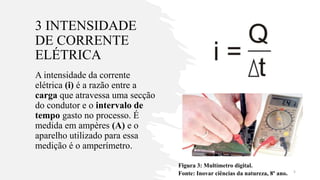

Figura 3: Multímetro digital.
Fonte: Inovar ciências da natureza, 8º ano. 5

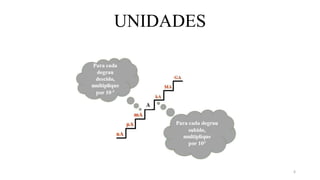

8. UNIDADES
6

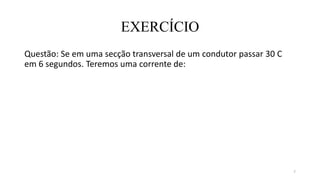

9. EXERCÍCIO
Questão: Se em uma secção transversal de um condutor passar 30 C
em 6 segundos. Teremos uma corrente de:
7

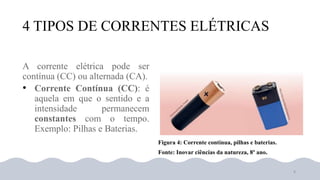

10. 4 TIPOS DE CORRENTES ELÉTRICAS
•
Figura 4: Corrente contínua, pilhas e baterias.
Fonte: Inovar ciências da natureza, 8º ano.
8

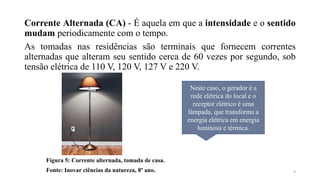

11. Corrente Alternada (CA) - É aquela em que a intensidade e o sentido
mudam periodicamente com o tempo.
As tomadas nas residências são terminais que fornecem correntes
alternadas que alteram seu sentido cerca de 60 vezes por segundo, sob
tensão elétrica de 110 V, 120 V, 127 V e 220 V.
Figura 5: Corrente alternada, tomada de casa.
Fonte: Inovar ciências da natureza, 8º ano.
Neste caso, o gerador é a
rede elétrica do local e o
receptor elétrico é uma
lâmpada, que transforma a
energia elétrica em energia
luminosa e térmica.
9

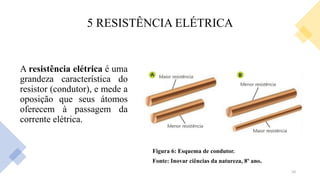

12. 5 RESISTÊNCIA ELÉTRICA
A resistência elétrica é uma
grandeza característica do
resistor (condutor), e mede a
oposição que seus átomos
oferecem à passagem da
corrente elétrica.
Figura 6: Esquema de condutor.
Fonte: Inovar ciências da natureza, 8º ano.
10

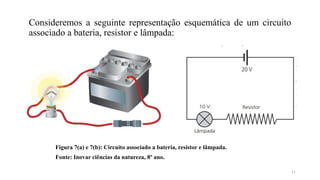

13. Consideremos a seguinte representação esquemática de um circuito
associado a bateria, resistor e lâmpada:
11
Figura 7(a) e 7(b): Circuito associado a bateria, resistor e lâmpada.
Fonte: Inovar ciências da natureza, 8º ano.

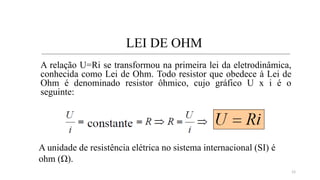

14. LEI DE OHM
A relação U=Ri se transformou na primeira lei da eletrodinâmica,
conhecida como Lei de Ohm. Todo resistor que obedece à Lei de
Ohm é denominado resistor ôhmico, cujo gráfico U x i é o
seguinte:
A unidade de resistência elétrica no sistema internacional (SI) é
ohm (Ω).
12

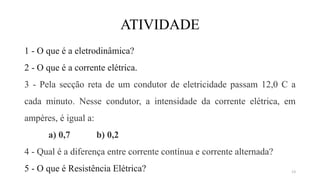

15. ATIVIDADE
1 - O que é a eletrodinâmica?
2 - O que é a corrente elétrica.
3 - Pela secção reta de um condutor de eletricidade passam 12,0 C a
cada minuto. Nesse condutor, a intensidade da corrente elétrica, em
ampères, é igual a:
a) 0,7 b) 0,2
4 - Qual é a diferença entre corrente contínua e corrente alternada?
5 - O que é Resistência Elétrica? 13
