O documento descreve as camadas do modelo TCP/IP e seus principais protocolos. Resume as camadas da rede física à aplicação, destacando que a camada de rede usa o protocolo IP para roteamento entre hosts, e a camada de transporte usa o protocolo TCP para controle de fluxo e confiabilidade na transmissão de dados.

1. Protocolo TCP/IP Fernando Costa www.fernandocosta.com.br [email_address]

2. História Interconexão de computadores para universidades e militares DoD (Dep. De Defesa) dos EUA ARPANET (TCP/IP) ISO/OSI (adotou TCP/IP)

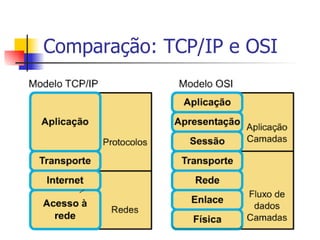

3. Comparação: TCP/IP e OSI

4. Camada 1 - FÍSICA ENVIA BITS entre HOSTs para o outro por um MEIO FÍSICO SINAIS ELÉTRICOS que representam os estados (0-desativado/1-ativado) de um bit que viaja pelo meio físico

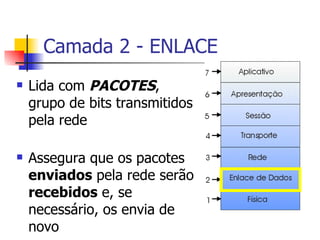

5. Camada 2 - ENLACE Lida com PACOTES , grupo de bits transmitidos pela rede Assegura que os pacotes enviados pela rede serão recebidos e, se necessário, os envia de novo

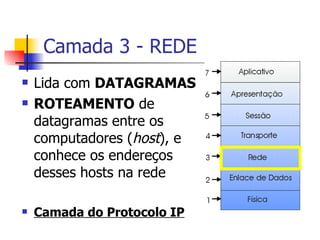

6. Camada 3 - REDE Lida com DATAGRAMAS ROTEAMENTO de datagramas entre os computadores ( host ), e conhece os endereços desses hosts na rede Camada do Protocolo IP

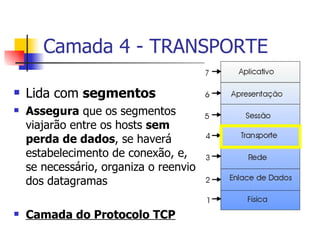

7. Camada 4 - TRANSPORTE Lida com segmentos Assegura que os segmentos viajarão entre os hosts sem perda de dados , se haverá estabelecimento de conexão, e, se necessário, organiza o reenvio dos datagramas Camada do Protocolo TCP

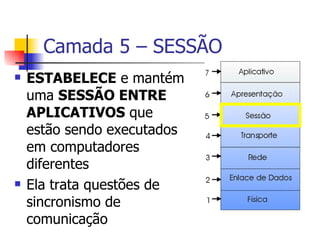

8. Camada 5 – SESSÃO ESTABELECE e mantém uma SESSÃO ENTRE APLICATIVOS que estão sendo executados em computadores diferentes Ela trata questões de sincronismo de comunicação

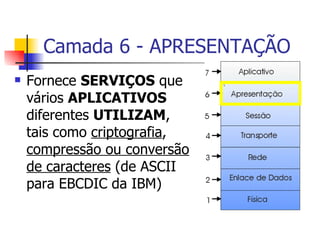

9. Camada 6 - APRESENTAÇÃO Fornece SERVIÇOS que vários APLICATIVOS diferentes UTILIZAM , tais como criptografia , compressão ou conversão de caracteres (de ASCII para EBCDIC da IBM)

10. Camada 7 - APLICATIVO Lida com as solicitações dos aplicativos que requerem comunicações de rede Exemplos: TELNET, FTP, SMTP, POP3, etc.

11. Protocolos TCP IP

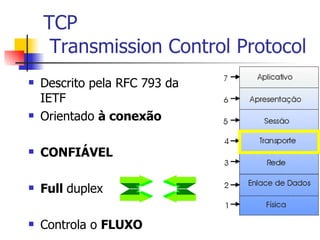

12. TCP Transmission Control Protocol Descrito pela RFC 793 da IETF Orientado à conexão CONFIÁVEL Full duplex Controla o FLUXO

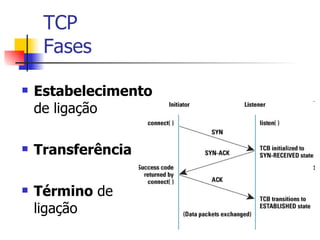

13. TCP Fases Estabelecimento de ligação Transferência Término de ligação

14. TCP Segmento - CABEÇALHO

15. IP Internet Protocol Descrito pela RFC 791 da IETF Atualmente na Versão 4 (IPv4) Versão 6 (IPv6)

16. IP Características Dados em blocos ou DATAGRAMAS Endereçamento Não confiável

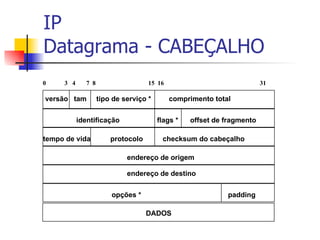

17. IP Datagrama - CABEÇALHO 0 3 4 7 8 15 16 31 versão tam tipo de serviço * comprimento total identificação flags * offset de fragmento tempo de vida protocolo checksum do cabeçalho endereço de origem endereço de destino opções * padding DADOS

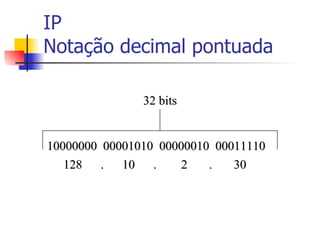

18. IP Notação decimal pontuada 32 bits 10000000 00001010 00000010 00011110 128 . 10 . 2 . 30

19. Ex. de COMUNICAÇÃO HOST A HOST B Roteador Rede A Rede B Físico Físico Físico Enlace Enlace Enlace Rede Rede Rede Transporte Transporte Sessão Sessão Apresentação Apresentação Aplicação Aplicação

20. Dúvidas ? Fernando Costa www.fernandocosta.com.br [email_address]
