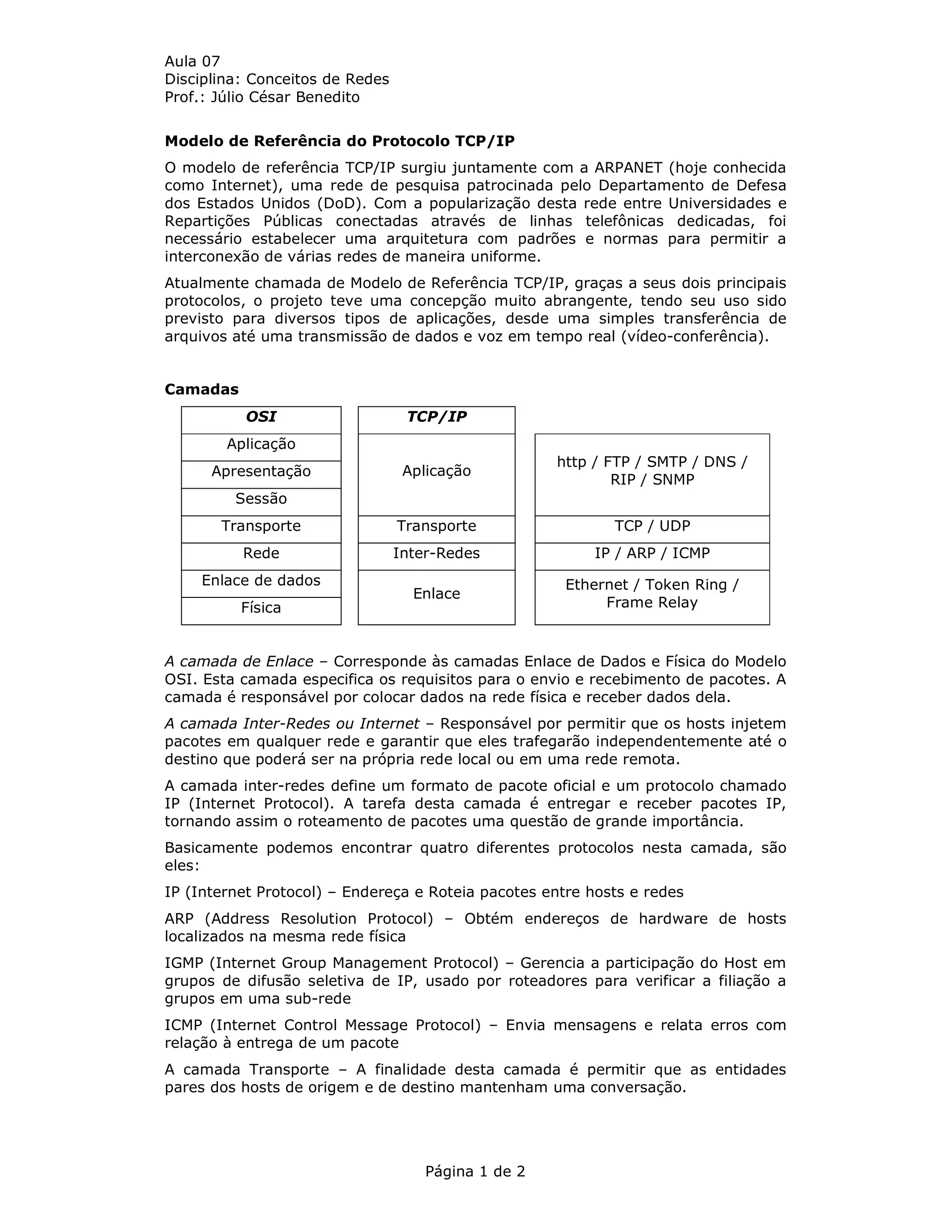

1. Aula 07
Disciplina: Conceitos de Redes
Prof.: Júlio César Benedito
Modelo de Referência do Protocolo TCP/IP
O modelo de referência TCP/IP surgiu juntamente com a ARPANET (hoje conhecida
como Internet), uma rede de pesquisa patrocinada pelo Departamento de Defesa
dos Estados Unidos (DoD). Com a popularização desta rede entre Universidades e
Repartições Públicas conectadas através de linhas telefônicas dedicadas, foi
necessário estabelecer uma arquitetura com padrões e normas para permitir a
interconexão de várias redes de maneira uniforme.
Atualmente chamada de Modelo de Referência TCP/IP, graças a seus dois principais
protocolos, o projeto teve uma concepção muito abrangente, tendo seu uso sido
previsto para diversos tipos de aplicações, desde uma simples transferência de
arquivos até uma transmissão de dados e voz em tempo real (vídeo-conferência).
Camadas
OSI TCP/IP
Aplicação
http / FTP / SMTP / DNS /
Apresentação Aplicação
RIP / SNMP
Sessão
Transporte Transporte TCP / UDP
Rede Inter-Redes IP / ARP / ICMP
Enlace de dados Ethernet / Token Ring /
Enlace
Física Frame Relay
A camada de Enlace – Corresponde às camadas Enlace de Dados e Física do Modelo
OSI. Esta camada especifica os requisitos para o envio e recebimento de pacotes. A
camada é responsável por colocar dados na rede física e receber dados dela.
A camada Inter-Redes ou Internet – Responsável por permitir que os hosts injetem
pacotes em qualquer rede e garantir que eles trafegarão independentemente até o
destino que poderá ser na própria rede local ou em uma rede remota.
A camada inter-redes define um formato de pacote oficial e um protocolo chamado
IP (Internet Protocol). A tarefa desta camada é entregar e receber pacotes IP,
tornando assim o roteamento de pacotes uma questão de grande importância.
Basicamente podemos encontrar quatro diferentes protocolos nesta camada, são
eles:
IP (Internet Protocol) – Endereça e Roteia pacotes entre hosts e redes
ARP (Address Resolution Protocol) – Obtém endereços de hardware de hosts
localizados na mesma rede física
IGMP (Internet Group Management Protocol) – Gerencia a participação do Host em
grupos de difusão seletiva de IP, usado por roteadores para verificar a filiação a
grupos em uma sub-rede
ICMP (Internet Control Message Protocol) – Envia mensagens e relata erros com
relação à entrega de um pacote
A camada Transporte – A finalidade desta camada é permitir que as entidades
pares dos hosts de origem e de destino mantenham uma conversação.
Página 1 de 2

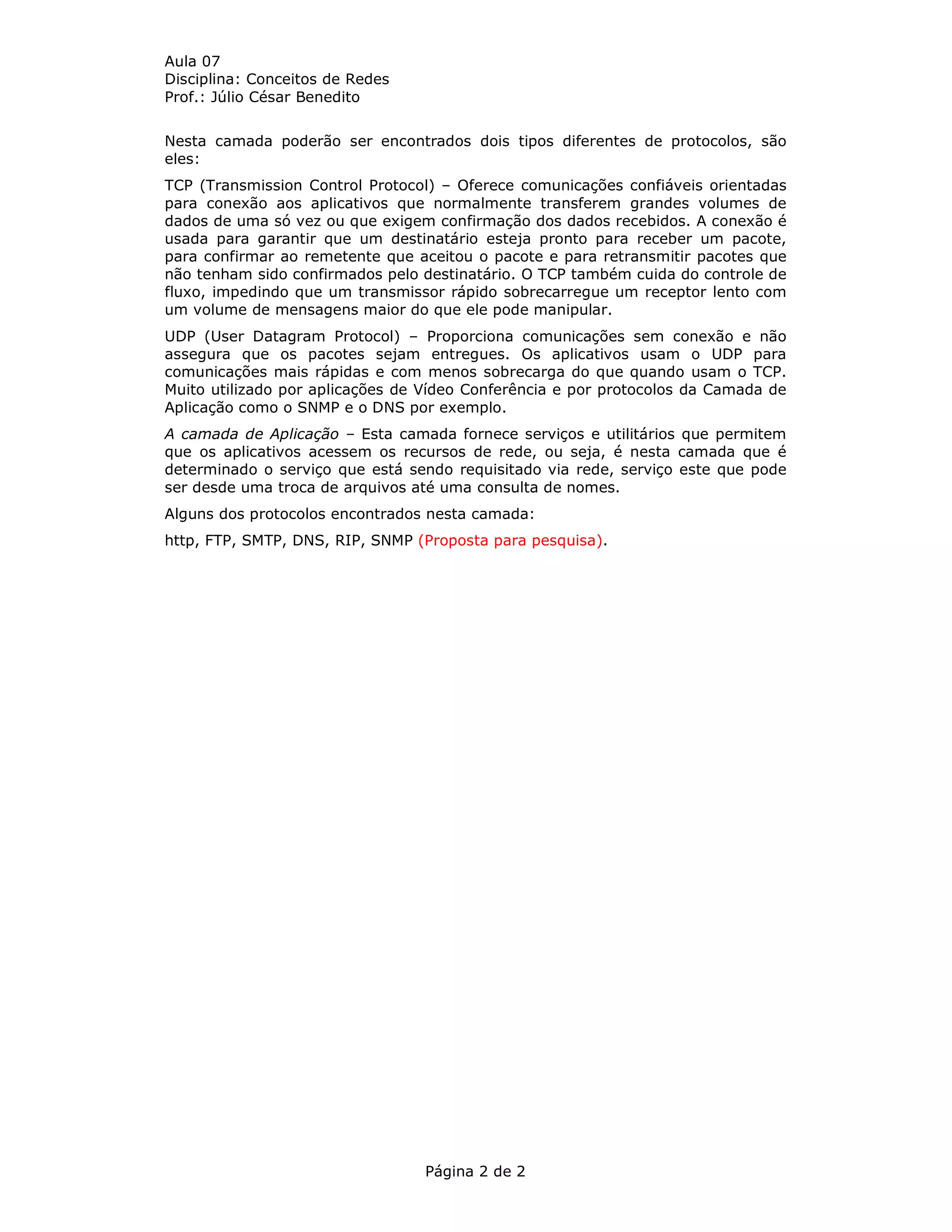

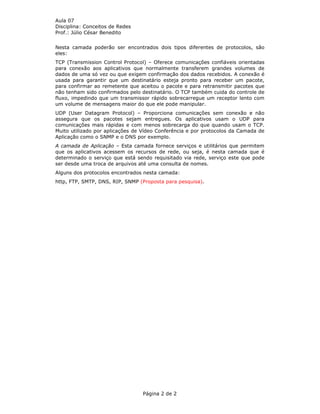

2. Aula 07
Disciplina: Conceitos de Redes
Prof.: Júlio César Benedito
Nesta camada poderão ser encontrados dois tipos diferentes de protocolos, são
eles:
TCP (Transmission Control Protocol) – Oferece comunicações confiáveis orientadas
para conexão aos aplicativos que normalmente transferem grandes volumes de
dados de uma só vez ou que exigem confirmação dos dados recebidos. A conexão é
usada para garantir que um destinatário esteja pronto para receber um pacote,
para confirmar ao remetente que aceitou o pacote e para retransmitir pacotes que
não tenham sido confirmados pelo destinatário. O TCP também cuida do controle de
fluxo, impedindo que um transmissor rápido sobrecarregue um receptor lento com
um volume de mensagens maior do que ele pode manipular.
UDP (User Datagram Protocol) – Proporciona comunicações sem conexão e não
assegura que os pacotes sejam entregues. Os aplicativos usam o UDP para
comunicações mais rápidas e com menos sobrecarga do que quando usam o TCP.
Muito utilizado por aplicações de Vídeo Conferência e por protocolos da Camada de
Aplicação como o SNMP e o DNS por exemplo.
A camada de Aplicação – Esta camada fornece serviços e utilitários que permitem
que os aplicativos acessem os recursos de rede, ou seja, é nesta camada que é
determinado o serviço que está sendo requisitado via rede, serviço este que pode
ser desde uma troca de arquivos até uma consulta de nomes.
Alguns dos protocolos encontrados nesta camada:
http, FTP, SMTP, DNS, RIP, SNMP (Proposta para pesquisa).
Página 2 de 2
