Modelos TCP/IP e OSI para CCNA

                                                             Carlos Wolkartt

Um elemento fundamental para a compreensão dos processos envolvidos na
transmissão de dados sobre meios de networking são os modelos teóricos que
permitem explicar e comentar a função de cada um dos elementos que intervém
na comunicação.

Muitos são os modelos desenvolvidos até o momento: o modelo SNA, o modelo
Novell Netware, o modelo TCP/IP, o modelo OSI, etc. A maioria deles são
modelos de camadas que dividem as diferentes tarefas em módulos
independentes, o que facilita a compreensão e, sobretudo, o desenvolvimento.

Destes modelos, dois são os que importam para o exame de certificação CCNA:
o modelo TCP/IP e o modelo OSI.



Modelo TCP/IP

O modelo TCP/IP é um modelo em camadas desenvolvido inicialmente para
facilitar o estabelecimento de comunicações fim a fim. É o modelo associado à
Internet, e por este motivo é o mais difundido, e muitos dos protocolos originais
da Internet aludem a este modelo de camadas. Atualmente, continua sendo
bastante aplicado, ainda que em termos gerais seja preferível o modelo OSI para
o estudo e análises.

Além de sua utilidade como modelo, geralmente também se denomina TCP/IP a
um conjunto de protocolos que trabalham a partir da implementação do protocolo
TCP na camada de Transporte e do protocolo IP na camada de Internet.

TCP/IP – É o conjunto de protocolos standards finalmente implementados
através da ARPANet.

OSI – Modelo de referência desenvolvido pela ISO e publicado em 1984 a partir
dos modelos DecNet, SNA e TCP/IP.

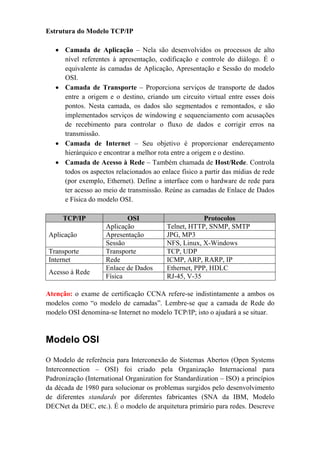

Estrutura do Modelo TCP/IP

   • Camada de Aplicação – Nela são desenvolvidos os processos de alto
     nível referentes à apresentação, codificação e controle do diálogo. É o
     equivalente às camadas de Aplicação, Apresentação e Sessão do modelo
     OSI.
   • Camada de Transporte – Proporciona serviços de transporte de dados
     entre a origem e o destino, criando um circuito virtual entre esses dois
     pontos. Nesta camada, os dados são segmentados e remontados, e são
     implementados serviços de windowing e sequenciamento com acusações
     de recebimento para controlar o fluxo de dados e corrigir erros na
     transmissão.
   • Camada de Internet – Seu objetivo é proporcionar endereçamento
     hierárquico e encontrar a melhor rota entre a origem e o destino.
   • Camada de Acesso à Rede – Também chamada de Host/Rede. Controla
     todos os aspectos relacionados ao enlace físico a partir das mídias de rede
     (por exemplo, Ethernet). Define a interface com o hardware de rede para
     ter acesso ao meio de transmissão. Reúne as camadas de Enlace de Dados
     e Física do modelo OSI.

     TCP/IP                 OSI                        Protocolos
                     Aplicação            Telnet, HTTP, SNMP, SMTP
 Aplicação           Apresentação         JPG, MP3
                     Sessão               NFS, Linux, X-Windows
 Transporte          Transporte           TCP, UDP
 Internet            Rede                 ICMP, ARP, RARP, IP
                     Enlace de Dados      Ethernet, PPP, HDLC
 Acesso à Rede
                     Física               RJ-45, V-35

Atenção: o exame de certificação CCNA refere-se indistintamente a ambos os
modelos como “o modelo de camadas”. Lembre-se que a camada de Rede do
modelo OSI denomina-se Internet no modelo TCP/IP; isto o ajudará a se situar.



Modelo OSI

O Modelo de referência para Interconexão de Sistemas Abertos (Open Systems
Interconnection – OSI) foi criado pela Organização Internacional para
Padronização (International Organization for Standardization – ISO) a princípios
da década de 1980 para solucionar os problemas surgidos pelo desenvolvimento
de diferentes standards por diferentes fabricantes (SNA da IBM, Modelo
DECNet da DEC, etc.). É o modelo de arquitetura primário para redes. Descreve

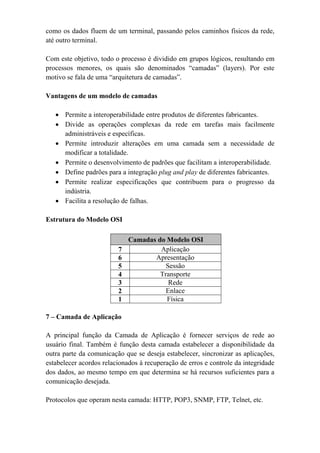

como os dados fluem de um terminal, passando pelos caminhos físicos da rede,
até outro terminal.

Com este objetivo, todo o processo é dividido em grupos lógicos, resultando em
processos menores, os quais são denominados “camadas” (layers). Por este
motivo se fala de uma “arquitetura de camadas”.

Vantagens de um modelo de camadas

   • Permite a interoperabilidade entre produtos de diferentes fabricantes.
   • Divide as operações complexas da rede em tarefas mais facilmente
     administráveis e específicas.
   • Permite introduzir alterações em uma camada sem a necessidade de
     modificar a totalidade.
   • Permite o desenvolvimento de padrões que facilitam a interoperabilidade.
   • Define padrões para a integração plug and play de diferentes fabricantes.
   • Permite realizar especificações que contribuem para o progresso da
     indústria.
   • Facilita a resolução de falhas.

Estrutura do Modelo OSI

                             Camadas do Modelo OSI
                         7            Aplicação
                         6          Apresentação
                         5              Sessão
                         4            Transporte
                         3               Rede
                         2              Enlace
                         1              Física

7 – Camada de Aplicação

A principal função da Camada de Aplicação é fornecer serviços de rede ao
usuário final. Também é função desta camada estabelecer a disponibilidade da
outra parte da comunicação que se deseja estabelecer, sincronizar as aplicações,
estabelecer acordos relacionados à recuperação de erros e controle da integridade
dos dados, ao mesmo tempo em que determina se há recursos suficientes para a
comunicação desejada.

Protocolos que operam nesta camada: HTTP, POP3, SNMP, FTP, Telnet, etc.

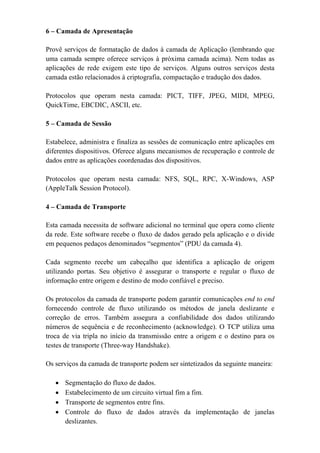

6 – Camada de Apresentação

Provê serviços de formatação de dados à camada de Aplicação (lembrando que
uma camada sempre oferece serviços à próxima camada acima). Nem todas as
aplicações de rede exigem este tipo de serviços. Alguns outros serviços desta
camada estão relacionados à criptografia, compactação e tradução dos dados.

Protocolos que operam nesta camada: PICT, TIFF, JPEG, MIDI, MPEG,
QuickTime, EBCDIC, ASCII, etc.

5 – Camada de Sessão

Estabelece, administra e finaliza as sessões de comunicação entre aplicações em
diferentes dispositivos. Oferece alguns mecanismos de recuperação e controle de
dados entre as aplicações coordenadas dos dispositivos.

Protocolos que operam nesta camada: NFS, SQL, RPC, X-Windows, ASP
(AppleTalk Session Protocol).

4 – Camada de Transporte

Esta camada necessita de software adicional no terminal que opera como cliente
da rede. Este software recebe o fluxo de dados gerado pela aplicação e o divide
em pequenos pedaços denominados “segmentos” (PDU da camada 4).

Cada segmento recebe um cabeçalho que identifica a aplicação de origem
utilizando portas. Seu objetivo é assegurar o transporte e regular o fluxo de
informação entre origem e destino de modo confiável e preciso.

Os protocolos da camada de transporte podem garantir comunicações end to end
fornecendo controle de fluxo utilizando os métodos de janela deslizante e
correção de erros. Também assegura a confiabilidade dos dados utilizando
números de sequência e de reconhecimento (acknowledge). O TCP utiliza uma
troca de via tripla no início da transmissão entre a origem e o destino para os
testes de transporte (Three-way Handshake).

Os serviços da camada de transporte podem ser sintetizados da seguinte maneira:

   •   Segmentação do fluxo de dados.
   •   Estabelecimento de um circuito virtual fim a fim.
   •   Transporte de segmentos entre fins.
   •   Controle do fluxo de dados através da implementação de janelas
       deslizantes.

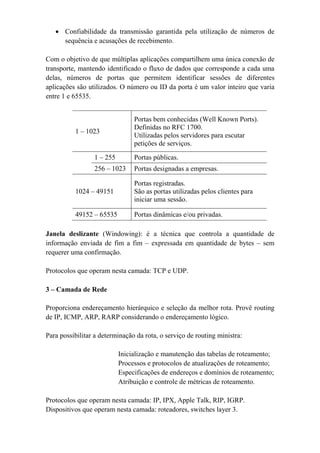

• Confiabilidade da transmissão garantida pela utilização de números de
     sequência e acusações de recebimento.

Com o objetivo de que múltiplas aplicações compartilhem uma única conexão de
transporte, mantendo identificado o fluxo de dados que corresponde a cada uma
delas, números de portas que permitem identificar sessões de diferentes
aplicações são utilizados. O número ou ID da porta é um valor inteiro que varia
entre 1 e 65535.


                                Portas bem conhecidas (Well Known Ports).
                                Definidas no RFC 1700.
          1 – 1023
                                Utilizadas pelos servidores para escutar
                                petições de serviços.

                 1 – 255        Portas públicas.
                 256 – 1023     Portas designadas a empresas.

                                Portas registradas.
          1024 – 49151          São as portas utilizadas pelos clientes para
                                iniciar uma sessão.

          49152 – 65535         Portas dinâmicas e/ou privadas.

Janela deslizante (Windowing): é a técnica que controla a quantidade de
informação enviada de fim a fim – expressada em quantidade de bytes – sem
requerer uma confirmação.

Protocolos que operam nesta camada: TCP e UDP.

3 – Camada de Rede

Proporciona endereçamento hierárquico e seleção da melhor rota. Provê routing
de IP, ICMP, ARP, RARP considerando o endereçamento lógico.

Para possibilitar a determinação da rota, o serviço de routing ministra:

                           Inicialização e manutenção das tabelas de roteamento;
                           Processos e protocolos de atualizações de roteamento;
                           Especificações de endereços e domínios de roteamento;
                           Atribuição e controle de métricas de roteamento.

Protocolos que operam nesta camada: IP, IPX, Apple Talk, RIP, IGRP.
Dispositivos que operam nesta camada: roteadores, switches layer 3.

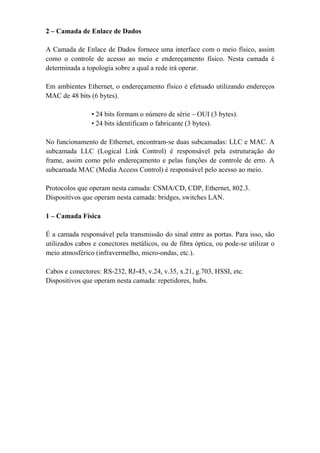

2 – Camada de Enlace de Dados

A Camada de Enlace de Dados fornece uma interface com o meio físico, assim
como o controle de acesso ao meio e endereçamento físico. Nesta camada é
determinada a topologia sobre a qual a rede irá operar.

Em ambientes Ethernet, o endereçamento físico é efetuado utilizando endereços
MAC de 48 bits (6 bytes).

                • 24 bits formam o número de série – OUI (3 bytes).
                • 24 bits identificam o fabricante (3 bytes).

No funcionamento de Ethernet, encontram-se duas subcamadas: LLC e MAC. A
subcamada LLC (Logical Link Control) é responsável pela estruturação do
frame, assim como pelo endereçamento e pelas funções de controle de erro. A
subcamada MAC (Media Access Control) é responsável pelo acesso ao meio.

Protocolos que operam nesta camada: CSMA/CD, CDP, Ethernet, 802.3.
Dispositivos que operam nesta camada: bridges, switches LAN.

1 – Camada Física

É a camada responsável pela transmissão do sinal entre as portas. Para isso, são
utilizados cabos e conectores metálicos, ou de fibra óptica, ou pode-se utilizar o
meio atmosférico (infravermelho, micro-ondas, etc.).

Cabos e conectores: RS-232, RJ-45, v.24, v.35, x.21, g.703, HSSI, etc.
Dispositivos que operam nesta camada: repetidores, hubs.

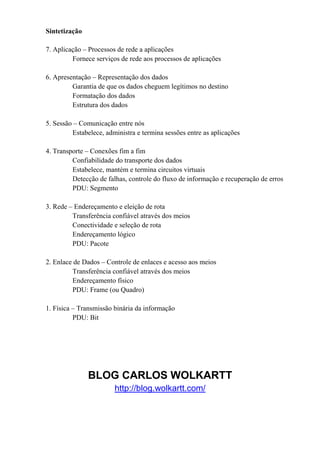

Sintetização

7. Aplicação – Processos de rede a aplicações
         Fornece serviços de rede aos processos de aplicações

6. Apresentação – Representação dos dados
         Garantia de que os dados cheguem legítimos no destino
         Formatação dos dados
         Estrutura dos dados

5. Sessão – Comunicação entre nós
         Estabelece, administra e termina sessões entre as aplicações

4. Transporte – Conexões fim a fim
         Confiabilidade do transporte dos dados
         Estabelece, mantém e termina circuitos virtuais
         Detecção de falhas, controle do fluxo de informação e recuperação de erros
         PDU: Segmento

3. Rede – Endereçamento e eleição de rota
         Transferência confiável através dos meios
         Conectividade e seleção de rota
         Endereçamento lógico
         PDU: Pacote

2. Enlace de Dados – Controle de enlaces e acesso aos meios
         Transferência confiável através dos meios
         Endereçamento físico
         PDU: Frame (ou Quadro)

1. Física – Transmissão binária da informação
          PDU: Bit




               BLOG CARLOS WOLKARTT
                        http://blog.wolkartt.com/

Mais conteúdo relacionado

Mais procurados

WANs e Roteadores Cap. 3 Configurando um Roteador - CCNA 3.1 Wellington Pinto...
WANs e Roteadores Cap. 3 Configurando um Roteador - CCNA 3.1 Wellington Pinto...WANs e Roteadores Cap. 3 Configurando um Roteador - CCNA 3.1 Wellington Pinto...
WANs e Roteadores Cap. 3 Configurando um Roteador - CCNA 3.1 Wellington Pinto...
Wellington Oliveira

Protocolos TCP/IP
Protocolos TCP/IPProtocolos TCP/IP
Protocolos TCP/IP
Augusto Cezar Pinheiro

Serviços e protocolos
Serviços e protocolosServiços e protocolos
Serviços e protocolos
Dayane Sousa

TCP/IP
TCP/IPTCP/IP
Modelo TCP-IP
Modelo TCP-IPModelo TCP-IP
Modelo TCP-IP
Marco Martins

Redes - Camada de Inter-Redes
Redes - Camada de Inter-RedesRedes - Camada de Inter-Redes
Redes - Camada de Inter-Redes
Luiz Arthur

Aula 02 redes de computadores e a internet
Aula 02   redes de computadores e a internetAula 02   redes de computadores e a internet
Aula 02 redes de computadores e a internet
ssuser75b0ac

Modelo tcpip
Modelo tcpipModelo tcpip
Modelo tcpip
Bruno Dividorio

WANs e Roteadores Cap. 1 - CCNA 3.1 Wellington Pinto de Oliveira
WANs e Roteadores Cap. 1 - CCNA 3.1 Wellington Pinto de OliveiraWANs e Roteadores Cap. 1 - CCNA 3.1 Wellington Pinto de Oliveira
WANs e Roteadores Cap. 1 - CCNA 3.1 Wellington Pinto de Oliveira
Wellington Oliveira

Protocolos TCP/IP
Protocolos TCP/IPProtocolos TCP/IP
Protocolos TCP/IP
Murilo Rodrigues

Redes - TCP/IP
Redes - TCP/IPRedes - TCP/IP
Redes - TCP/IP
Luiz Arthur

Ethernet
EthernetEthernet
Cisco ccna modulo 04
Cisco ccna modulo 04Cisco ccna modulo 04
Cisco ccna modulo 04
Vitor Albuquerque

Tecnologias de transmissão
Tecnologias de transmissãoTecnologias de transmissão
Tecnologias de transmissão
AnaRitaFerreiraPereira

Aula - Protocolo Tcp Ip
Aula - Protocolo Tcp IpAula - Protocolo Tcp Ip
Aula - Protocolo Tcp Ip
Vinicius Luciano Menezes Cotrim

13 ligações inter-redes
13   ligações inter-redes13   ligações inter-redes
13 ligações inter-redes
Francisco Ednardo Gomes Pereira

Modelo de camadas TCP/IP
Modelo de camadas TCP/IPModelo de camadas TCP/IP
Modelo de camadas TCP/IP
Evandro Júnior

Camadas osi redes
Camadas osi   redesCamadas osi   redes
Camadas osi redes
Carlos Pereira

TCP/IP
TCP/IPTCP/IP
Infraestrutura e Componentes de Redes de Dados
Infraestrutura e Componentes de Redes de DadosInfraestrutura e Componentes de Redes de Dados
Infraestrutura e Componentes de Redes de Dados
tiredes


Mais procurados (20)

WANs e Roteadores Cap. 3 Configurando um Roteador - CCNA 3.1 Wellington Pinto...
WANs e Roteadores Cap. 3 Configurando um Roteador - CCNA 3.1 Wellington Pinto...WANs e Roteadores Cap. 3 Configurando um Roteador - CCNA 3.1 Wellington Pinto...
WANs e Roteadores Cap. 3 Configurando um Roteador - CCNA 3.1 Wellington Pinto...

Protocolos TCP/IP
Protocolos TCP/IPProtocolos TCP/IP
Protocolos TCP/IP

Serviços e protocolos
Serviços e protocolosServiços e protocolos
Serviços e protocolos

TCP/IP
TCP/IPTCP/IP
TCP/IP

Modelo TCP-IP
Modelo TCP-IPModelo TCP-IP
Modelo TCP-IP

Redes - Camada de Inter-Redes
Redes - Camada de Inter-RedesRedes - Camada de Inter-Redes
Redes - Camada de Inter-Redes

Aula 02 redes de computadores e a internet
Aula 02   redes de computadores e a internetAula 02   redes de computadores e a internet
Aula 02 redes de computadores e a internet

Modelo tcpip
Modelo tcpipModelo tcpip
Modelo tcpip

WANs e Roteadores Cap. 1 - CCNA 3.1 Wellington Pinto de Oliveira
WANs e Roteadores Cap. 1 - CCNA 3.1 Wellington Pinto de OliveiraWANs e Roteadores Cap. 1 - CCNA 3.1 Wellington Pinto de Oliveira
WANs e Roteadores Cap. 1 - CCNA 3.1 Wellington Pinto de Oliveira

Protocolos TCP/IP
Protocolos TCP/IPProtocolos TCP/IP
Protocolos TCP/IP

Redes - TCP/IP
Redes - TCP/IPRedes - TCP/IP
Redes - TCP/IP

Ethernet
EthernetEthernet
Ethernet

Cisco ccna modulo 04
Cisco ccna modulo 04Cisco ccna modulo 04
Cisco ccna modulo 04

Tecnologias de transmissão
Tecnologias de transmissãoTecnologias de transmissão
Tecnologias de transmissão

Aula - Protocolo Tcp Ip
Aula - Protocolo Tcp IpAula - Protocolo Tcp Ip
Aula - Protocolo Tcp Ip

13 ligações inter-redes
13   ligações inter-redes13   ligações inter-redes
13 ligações inter-redes

Modelo de camadas TCP/IP
Modelo de camadas TCP/IPModelo de camadas TCP/IP
Modelo de camadas TCP/IP

Camadas osi redes
Camadas osi   redesCamadas osi   redes
Camadas osi redes

TCP/IP
TCP/IPTCP/IP
TCP/IP

Infraestrutura e Componentes de Redes de Dados
Infraestrutura e Componentes de Redes de DadosInfraestrutura e Componentes de Redes de Dados
Infraestrutura e Componentes de Redes de Dados


Destaque

Ccna-640-802_prova final_mod_I
Ccna-640-802_prova final_mod_ICcna-640-802_prova final_mod_I
Ccna-640-802_prova final_mod_I
Danilo Colichio Lino

CCNA 4.1 - Capítulo 02 o modelo osi
CCNA 4.1 - Capítulo 02   o modelo osiCCNA 4.1 - Capítulo 02   o modelo osi
CCNA 4.1 - Capítulo 02 o modelo osi
Sergio Maia

Sessão do Modelo OSI-Camada 5
Sessão do Modelo OSI-Camada 5Sessão do Modelo OSI-Camada 5
Sessão do Modelo OSI-Camada 5
Hélder Batista

Modelo OSI - Camada 6
Modelo OSI - Camada 6Modelo OSI - Camada 6
Modelo OSI - Camada 6
Kiidz

Criacaode vlsm
Criacaode vlsmCriacaode vlsm
Criacaode vlsm
redesinforma

Labvlsm
LabvlsmLabvlsm
Labvlsm
Carlos Melo

Curso de redes_cisco
Curso de redes_ciscoCurso de redes_cisco
Curso de redes_cisco
Leandro Frezarini

CCNA 4.1 - Capítulo 05 tcp-ip
CCNA 4.1 - Capítulo 05   tcp-ipCCNA 4.1 - Capítulo 05   tcp-ip
CCNA 4.1 - Capítulo 05 tcp-ip
Sergio Maia

CCNA 4.1 - Capítulo 07 roteamento ip
CCNA 4.1 - Capítulo 07   roteamento ipCCNA 4.1 - Capítulo 07   roteamento ip
CCNA 4.1 - Capítulo 07 roteamento ip
Sergio Maia

CCNA 4.1 - Capítulo 01 introdução
CCNA 4.1 - Capítulo 01   introduçãoCCNA 4.1 - Capítulo 01   introdução
CCNA 4.1 - Capítulo 01 introdução
Sergio Maia

Material de apoio comandos i os (1)
Material de apoio   comandos i os (1)Material de apoio   comandos i os (1)
Material de apoio comandos i os (1)
Alessandra Fonseca

CCNA 4.1 - Capítulo 09 segurança de redes
CCNA 4.1 - Capítulo 09   segurança de redesCCNA 4.1 - Capítulo 09   segurança de redes
CCNA 4.1 - Capítulo 09 segurança de redes
Sergio Maia

CCNA 4.1 - Capítulo 10 configuração de switches
CCNA 4.1 - Capítulo 10   configuração de switchesCCNA 4.1 - Capítulo 10   configuração de switches
CCNA 4.1 - Capítulo 10 configuração de switches
Sergio Maia

CCNA 4.1 - Capítulo 06 configuração básica de roteadores cisco
CCNA 4.1 - Capítulo 06   configuração básica de roteadores ciscoCCNA 4.1 - Capítulo 06   configuração básica de roteadores cisco
CCNA 4.1 - Capítulo 06 configuração básica de roteadores cisco
Sergio Maia

Introdução ao OSPF e BGP
Introdução ao OSPF e BGPIntrodução ao OSPF e BGP
Introdução ao OSPF e BGP
Abivio Pimenta

Componentes de uma rede
Componentes de uma rede   Componentes de uma rede
Componentes de uma rede
AnaRitaFerreiraPereira

Projeto de Rede Local (LAN)
Projeto de Rede Local (LAN)Projeto de Rede Local (LAN)
Projeto de Rede Local (LAN)
Ferramentas Didáticas

Hardware e redes de computadores (Componente, tipos de redes e topologias)
Hardware e redes de computadores (Componente, tipos de redes e topologias)Hardware e redes de computadores (Componente, tipos de redes e topologias)
Hardware e redes de computadores (Componente, tipos de redes e topologias)
Augusto Nogueira


Destaque (18)

Ccna-640-802_prova final_mod_I
Ccna-640-802_prova final_mod_ICcna-640-802_prova final_mod_I
Ccna-640-802_prova final_mod_I

CCNA 4.1 - Capítulo 02 o modelo osi
CCNA 4.1 - Capítulo 02   o modelo osiCCNA 4.1 - Capítulo 02   o modelo osi
CCNA 4.1 - Capítulo 02 o modelo osi

Sessão do Modelo OSI-Camada 5
Sessão do Modelo OSI-Camada 5Sessão do Modelo OSI-Camada 5
Sessão do Modelo OSI-Camada 5

Modelo OSI - Camada 6
Modelo OSI - Camada 6Modelo OSI - Camada 6
Modelo OSI - Camada 6

Criacaode vlsm
Criacaode vlsmCriacaode vlsm
Criacaode vlsm

Labvlsm
LabvlsmLabvlsm
Labvlsm

Curso de redes_cisco
Curso de redes_ciscoCurso de redes_cisco
Curso de redes_cisco

CCNA 4.1 - Capítulo 05 tcp-ip
CCNA 4.1 - Capítulo 05   tcp-ipCCNA 4.1 - Capítulo 05   tcp-ip
CCNA 4.1 - Capítulo 05 tcp-ip

CCNA 4.1 - Capítulo 07 roteamento ip
CCNA 4.1 - Capítulo 07   roteamento ipCCNA 4.1 - Capítulo 07   roteamento ip
CCNA 4.1 - Capítulo 07 roteamento ip

CCNA 4.1 - Capítulo 01 introdução
CCNA 4.1 - Capítulo 01   introduçãoCCNA 4.1 - Capítulo 01   introdução
CCNA 4.1 - Capítulo 01 introdução

Material de apoio comandos i os (1)
Material de apoio   comandos i os (1)Material de apoio   comandos i os (1)
Material de apoio comandos i os (1)

CCNA 4.1 - Capítulo 09 segurança de redes
CCNA 4.1 - Capítulo 09   segurança de redesCCNA 4.1 - Capítulo 09   segurança de redes
CCNA 4.1 - Capítulo 09 segurança de redes

CCNA 4.1 - Capítulo 10 configuração de switches
CCNA 4.1 - Capítulo 10   configuração de switchesCCNA 4.1 - Capítulo 10   configuração de switches
CCNA 4.1 - Capítulo 10 configuração de switches

CCNA 4.1 - Capítulo 06 configuração básica de roteadores cisco
CCNA 4.1 - Capítulo 06   configuração básica de roteadores ciscoCCNA 4.1 - Capítulo 06   configuração básica de roteadores cisco
CCNA 4.1 - Capítulo 06 configuração básica de roteadores cisco

Introdução ao OSPF e BGP
Introdução ao OSPF e BGPIntrodução ao OSPF e BGP
Introdução ao OSPF e BGP

Componentes de uma rede
Componentes de uma rede   Componentes de uma rede
Componentes de uma rede

Projeto de Rede Local (LAN)
Projeto de Rede Local (LAN)Projeto de Rede Local (LAN)
Projeto de Rede Local (LAN)

Hardware e redes de computadores (Componente, tipos de redes e topologias)
Hardware e redes de computadores (Componente, tipos de redes e topologias)Hardware e redes de computadores (Componente, tipos de redes e topologias)
Hardware e redes de computadores (Componente, tipos de redes e topologias)


Semelhante a Modelos TCP/IP e OSI para CCNA

Modelo osi
Modelo osiModelo osi
Modelo osi
Ana Santos

S2 B 2007 Infra Aula 01 V1.00
S2 B 2007   Infra   Aula 01 V1.00S2 B 2007   Infra   Aula 01 V1.00
S2 B 2007 Infra Aula 01 V1.00
doctorweb

Referencia de redes.pdf
Referencia de redes.pdfReferencia de redes.pdf
Referencia de redes.pdf
ProfTelmaLcia

Protocolos 2ªversão
Protocolos   2ªversãoProtocolos   2ªversão
Protocolos 2ªversão
Guimaraess

Protocolos OSI/TCP-IP
Protocolos OSI/TCP-IPProtocolos OSI/TCP-IP
Protocolos OSI/TCP-IP
Guimaraess

aula-13-revisc3a3o.pdf
aula-13-revisc3a3o.pdfaula-13-revisc3a3o.pdf
aula-13-revisc3a3o.pdf
AlexandreMarchioride1

Protocolos
ProtocolosProtocolos
Protocolos
Janieles Araujo

ModeloOsi_ModeloTcpIp.pptx
ModeloOsi_ModeloTcpIp.pptxModeloOsi_ModeloTcpIp.pptx
ModeloOsi_ModeloTcpIp.pptx
DarioLana1

Modelo de Referência OSI
Modelo de Referência OSIModelo de Referência OSI
Modelo de Referência OSI
Alberto Felipe Friderichs Barros

Apresentação - IT Specialist
Apresentação - IT SpecialistApresentação - IT Specialist
Apresentação - IT Specialist
Alan Carlos

Ccna exploration fundamentos de rede - 3 funcionalidade e protocolos da cam...
Ccna exploration   fundamentos de rede - 3 funcionalidade e protocolos da cam...Ccna exploration   fundamentos de rede - 3 funcionalidade e protocolos da cam...
Ccna exploration fundamentos de rede - 3 funcionalidade e protocolos da cam...
veruzkavaz

Ccna exploration fundamentos de rede - 3 funcionalidade e protocolos da cam...
Ccna exploration   fundamentos de rede - 3 funcionalidade e protocolos da cam...Ccna exploration   fundamentos de rede - 3 funcionalidade e protocolos da cam...
Ccna exploration fundamentos de rede - 3 funcionalidade e protocolos da cam...
veruzkavaz

Capítulo 3 funcionalidades e protocolos da camada de aplicação
Capítulo 3   funcionalidades e protocolos da camada de aplicaçãoCapítulo 3   funcionalidades e protocolos da camada de aplicação
Capítulo 3 funcionalidades e protocolos da camada de aplicação
Simba Samuel

Modelo osi
Modelo osiModelo osi
Sistema osi
Sistema osiSistema osi
Sistema osi
sueni

Sistema osi
Sistema osiSistema osi
Sistema osi
sueni

Sistema osi
Sistema osiSistema osi
Sistema osi
sueni

Redes de computadores
Redes de computadoresRedes de computadores
Redes de computadores
Jean Rocha

Protocolos
ProtocolosProtocolos
Protocolos
redesinforma

Modelo osi
Modelo osiModelo osi
Modelo osi
Carlosvunge Vunge


Semelhante a Modelos TCP/IP e OSI para CCNA (20)

Modelo osi
Modelo osiModelo osi
Modelo osi

S2 B 2007 Infra Aula 01 V1.00
S2 B 2007   Infra   Aula 01 V1.00S2 B 2007   Infra   Aula 01 V1.00
S2 B 2007 Infra Aula 01 V1.00

Referencia de redes.pdf
Referencia de redes.pdfReferencia de redes.pdf
Referencia de redes.pdf

Protocolos 2ªversão
Protocolos   2ªversãoProtocolos   2ªversão
Protocolos 2ªversão

Protocolos OSI/TCP-IP
Protocolos OSI/TCP-IPProtocolos OSI/TCP-IP
Protocolos OSI/TCP-IP

aula-13-revisc3a3o.pdf
aula-13-revisc3a3o.pdfaula-13-revisc3a3o.pdf
aula-13-revisc3a3o.pdf

Protocolos
ProtocolosProtocolos
Protocolos

ModeloOsi_ModeloTcpIp.pptx
ModeloOsi_ModeloTcpIp.pptxModeloOsi_ModeloTcpIp.pptx
ModeloOsi_ModeloTcpIp.pptx

Modelo de Referência OSI
Modelo de Referência OSIModelo de Referência OSI
Modelo de Referência OSI

Apresentação - IT Specialist
Apresentação - IT SpecialistApresentação - IT Specialist
Apresentação - IT Specialist

Ccna exploration fundamentos de rede - 3 funcionalidade e protocolos da cam...
Ccna exploration   fundamentos de rede - 3 funcionalidade e protocolos da cam...Ccna exploration   fundamentos de rede - 3 funcionalidade e protocolos da cam...
Ccna exploration fundamentos de rede - 3 funcionalidade e protocolos da cam...

Ccna exploration fundamentos de rede - 3 funcionalidade e protocolos da cam...
Ccna exploration   fundamentos de rede - 3 funcionalidade e protocolos da cam...Ccna exploration   fundamentos de rede - 3 funcionalidade e protocolos da cam...
Ccna exploration fundamentos de rede - 3 funcionalidade e protocolos da cam...

Capítulo 3 funcionalidades e protocolos da camada de aplicação
Capítulo 3   funcionalidades e protocolos da camada de aplicaçãoCapítulo 3   funcionalidades e protocolos da camada de aplicação
Capítulo 3 funcionalidades e protocolos da camada de aplicação

Modelo osi
Modelo osiModelo osi
Modelo osi

Sistema osi
Sistema osiSistema osi
Sistema osi

Sistema osi
Sistema osiSistema osi
Sistema osi

Sistema osi
Sistema osiSistema osi
Sistema osi

Redes de computadores
Redes de computadoresRedes de computadores
Redes de computadores

Protocolos
ProtocolosProtocolos
Protocolos

Modelo osi
Modelo osiModelo osi
Modelo osi


Último

PRATICANDO O SCRUM Scrum team, product owner
PRATICANDO O SCRUM Scrum team, product ownerPRATICANDO O SCRUM Scrum team, product owner
PRATICANDO O SCRUM Scrum team, product owner
anpproferick

REDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptx
REDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptxREDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptx
REDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptx
IranyGarcia

Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!
Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!
Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!
Annelise Gripp

Como fui de 0 a lead na gringa em 3 anos.pptx
Como fui de 0 a lead na gringa em 3 anos.pptxComo fui de 0 a lead na gringa em 3 anos.pptx
Como fui de 0 a lead na gringa em 3 anos.pptx
tnrlucas

Gestão de dados: sua importância e benefícios
Gestão de dados: sua importância e benefíciosGestão de dados: sua importância e benefícios
Gestão de dados: sua importância e benefícios
Rafael Santos

Teoria de redes de computadores redes .doc
Teoria de redes de computadores redes .docTeoria de redes de computadores redes .doc
Teoria de redes de computadores redes .doc
anpproferick


Último (6)

PRATICANDO O SCRUM Scrum team, product owner
PRATICANDO O SCRUM Scrum team, product ownerPRATICANDO O SCRUM Scrum team, product owner
PRATICANDO O SCRUM Scrum team, product owner

REDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptx
REDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptxREDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptx
REDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptx

Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!
Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!
Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!

Como fui de 0 a lead na gringa em 3 anos.pptx
Como fui de 0 a lead na gringa em 3 anos.pptxComo fui de 0 a lead na gringa em 3 anos.pptx
Como fui de 0 a lead na gringa em 3 anos.pptx

Gestão de dados: sua importância e benefícios
Gestão de dados: sua importância e benefíciosGestão de dados: sua importância e benefícios
Gestão de dados: sua importância e benefícios

Teoria de redes de computadores redes .doc
Teoria de redes de computadores redes .docTeoria de redes de computadores redes .doc
Teoria de redes de computadores redes .doc


Modelos TCP/IP e OSI para CCNA

  • 1. Modelos TCP/IP e OSI para CCNA Carlos Wolkartt Um elemento fundamental para a compreensão dos processos envolvidos na transmissão de dados sobre meios de networking são os modelos teóricos que permitem explicar e comentar a função de cada um dos elementos que intervém na comunicação. Muitos são os modelos desenvolvidos até o momento: o modelo SNA, o modelo Novell Netware, o modelo TCP/IP, o modelo OSI, etc. A maioria deles são modelos de camadas que dividem as diferentes tarefas em módulos independentes, o que facilita a compreensão e, sobretudo, o desenvolvimento. Destes modelos, dois são os que importam para o exame de certificação CCNA: o modelo TCP/IP e o modelo OSI. Modelo TCP/IP O modelo TCP/IP é um modelo em camadas desenvolvido inicialmente para facilitar o estabelecimento de comunicações fim a fim. É o modelo associado à Internet, e por este motivo é o mais difundido, e muitos dos protocolos originais da Internet aludem a este modelo de camadas. Atualmente, continua sendo bastante aplicado, ainda que em termos gerais seja preferível o modelo OSI para o estudo e análises. Além de sua utilidade como modelo, geralmente também se denomina TCP/IP a um conjunto de protocolos que trabalham a partir da implementação do protocolo TCP na camada de Transporte e do protocolo IP na camada de Internet. TCP/IP – É o conjunto de protocolos standards finalmente implementados através da ARPANet. OSI – Modelo de referência desenvolvido pela ISO e publicado em 1984 a partir dos modelos DecNet, SNA e TCP/IP.
  • 2. Estrutura do Modelo TCP/IP • Camada de Aplicação – Nela são desenvolvidos os processos de alto nível referentes à apresentação, codificação e controle do diálogo. É o equivalente às camadas de Aplicação, Apresentação e Sessão do modelo OSI. • Camada de Transporte – Proporciona serviços de transporte de dados entre a origem e o destino, criando um circuito virtual entre esses dois pontos. Nesta camada, os dados são segmentados e remontados, e são implementados serviços de windowing e sequenciamento com acusações de recebimento para controlar o fluxo de dados e corrigir erros na transmissão. • Camada de Internet – Seu objetivo é proporcionar endereçamento hierárquico e encontrar a melhor rota entre a origem e o destino. • Camada de Acesso à Rede – Também chamada de Host/Rede. Controla todos os aspectos relacionados ao enlace físico a partir das mídias de rede (por exemplo, Ethernet). Define a interface com o hardware de rede para ter acesso ao meio de transmissão. Reúne as camadas de Enlace de Dados e Física do modelo OSI. TCP/IP OSI Protocolos Aplicação Telnet, HTTP, SNMP, SMTP Aplicação Apresentação JPG, MP3 Sessão NFS, Linux, X-Windows Transporte Transporte TCP, UDP Internet Rede ICMP, ARP, RARP, IP Enlace de Dados Ethernet, PPP, HDLC Acesso à Rede Física RJ-45, V-35 Atenção: o exame de certificação CCNA refere-se indistintamente a ambos os modelos como “o modelo de camadas”. Lembre-se que a camada de Rede do modelo OSI denomina-se Internet no modelo TCP/IP; isto o ajudará a se situar. Modelo OSI O Modelo de referência para Interconexão de Sistemas Abertos (Open Systems Interconnection – OSI) foi criado pela Organização Internacional para Padronização (International Organization for Standardization – ISO) a princípios da década de 1980 para solucionar os problemas surgidos pelo desenvolvimento de diferentes standards por diferentes fabricantes (SNA da IBM, Modelo DECNet da DEC, etc.). É o modelo de arquitetura primário para redes. Descreve
  • 3. como os dados fluem de um terminal, passando pelos caminhos físicos da rede, até outro terminal. Com este objetivo, todo o processo é dividido em grupos lógicos, resultando em processos menores, os quais são denominados “camadas” (layers). Por este motivo se fala de uma “arquitetura de camadas”. Vantagens de um modelo de camadas • Permite a interoperabilidade entre produtos de diferentes fabricantes. • Divide as operações complexas da rede em tarefas mais facilmente administráveis e específicas. • Permite introduzir alterações em uma camada sem a necessidade de modificar a totalidade. • Permite o desenvolvimento de padrões que facilitam a interoperabilidade. • Define padrões para a integração plug and play de diferentes fabricantes. • Permite realizar especificações que contribuem para o progresso da indústria. • Facilita a resolução de falhas. Estrutura do Modelo OSI Camadas do Modelo OSI 7 Aplicação 6 Apresentação 5 Sessão 4 Transporte 3 Rede 2 Enlace 1 Física 7 – Camada de Aplicação A principal função da Camada de Aplicação é fornecer serviços de rede ao usuário final. Também é função desta camada estabelecer a disponibilidade da outra parte da comunicação que se deseja estabelecer, sincronizar as aplicações, estabelecer acordos relacionados à recuperação de erros e controle da integridade dos dados, ao mesmo tempo em que determina se há recursos suficientes para a comunicação desejada. Protocolos que operam nesta camada: HTTP, POP3, SNMP, FTP, Telnet, etc.
  • 4. 6 – Camada de Apresentação Provê serviços de formatação de dados à camada de Aplicação (lembrando que uma camada sempre oferece serviços à próxima camada acima). Nem todas as aplicações de rede exigem este tipo de serviços. Alguns outros serviços desta camada estão relacionados à criptografia, compactação e tradução dos dados. Protocolos que operam nesta camada: PICT, TIFF, JPEG, MIDI, MPEG, QuickTime, EBCDIC, ASCII, etc. 5 – Camada de Sessão Estabelece, administra e finaliza as sessões de comunicação entre aplicações em diferentes dispositivos. Oferece alguns mecanismos de recuperação e controle de dados entre as aplicações coordenadas dos dispositivos. Protocolos que operam nesta camada: NFS, SQL, RPC, X-Windows, ASP (AppleTalk Session Protocol). 4 – Camada de Transporte Esta camada necessita de software adicional no terminal que opera como cliente da rede. Este software recebe o fluxo de dados gerado pela aplicação e o divide em pequenos pedaços denominados “segmentos” (PDU da camada 4). Cada segmento recebe um cabeçalho que identifica a aplicação de origem utilizando portas. Seu objetivo é assegurar o transporte e regular o fluxo de informação entre origem e destino de modo confiável e preciso. Os protocolos da camada de transporte podem garantir comunicações end to end fornecendo controle de fluxo utilizando os métodos de janela deslizante e correção de erros. Também assegura a confiabilidade dos dados utilizando números de sequência e de reconhecimento (acknowledge). O TCP utiliza uma troca de via tripla no início da transmissão entre a origem e o destino para os testes de transporte (Three-way Handshake). Os serviços da camada de transporte podem ser sintetizados da seguinte maneira: • Segmentação do fluxo de dados. • Estabelecimento de um circuito virtual fim a fim. • Transporte de segmentos entre fins. • Controle do fluxo de dados através da implementação de janelas deslizantes.
  • 5. • Confiabilidade da transmissão garantida pela utilização de números de sequência e acusações de recebimento. Com o objetivo de que múltiplas aplicações compartilhem uma única conexão de transporte, mantendo identificado o fluxo de dados que corresponde a cada uma delas, números de portas que permitem identificar sessões de diferentes aplicações são utilizados. O número ou ID da porta é um valor inteiro que varia entre 1 e 65535. Portas bem conhecidas (Well Known Ports). Definidas no RFC 1700. 1 – 1023 Utilizadas pelos servidores para escutar petições de serviços. 1 – 255 Portas públicas. 256 – 1023 Portas designadas a empresas. Portas registradas. 1024 – 49151 São as portas utilizadas pelos clientes para iniciar uma sessão. 49152 – 65535 Portas dinâmicas e/ou privadas. Janela deslizante (Windowing): é a técnica que controla a quantidade de informação enviada de fim a fim – expressada em quantidade de bytes – sem requerer uma confirmação. Protocolos que operam nesta camada: TCP e UDP. 3 – Camada de Rede Proporciona endereçamento hierárquico e seleção da melhor rota. Provê routing de IP, ICMP, ARP, RARP considerando o endereçamento lógico. Para possibilitar a determinação da rota, o serviço de routing ministra: Inicialização e manutenção das tabelas de roteamento; Processos e protocolos de atualizações de roteamento; Especificações de endereços e domínios de roteamento; Atribuição e controle de métricas de roteamento. Protocolos que operam nesta camada: IP, IPX, Apple Talk, RIP, IGRP. Dispositivos que operam nesta camada: roteadores, switches layer 3.
  • 6. 2 – Camada de Enlace de Dados A Camada de Enlace de Dados fornece uma interface com o meio físico, assim como o controle de acesso ao meio e endereçamento físico. Nesta camada é determinada a topologia sobre a qual a rede irá operar. Em ambientes Ethernet, o endereçamento físico é efetuado utilizando endereços MAC de 48 bits (6 bytes). • 24 bits formam o número de série – OUI (3 bytes). • 24 bits identificam o fabricante (3 bytes). No funcionamento de Ethernet, encontram-se duas subcamadas: LLC e MAC. A subcamada LLC (Logical Link Control) é responsável pela estruturação do frame, assim como pelo endereçamento e pelas funções de controle de erro. A subcamada MAC (Media Access Control) é responsável pelo acesso ao meio. Protocolos que operam nesta camada: CSMA/CD, CDP, Ethernet, 802.3. Dispositivos que operam nesta camada: bridges, switches LAN. 1 – Camada Física É a camada responsável pela transmissão do sinal entre as portas. Para isso, são utilizados cabos e conectores metálicos, ou de fibra óptica, ou pode-se utilizar o meio atmosférico (infravermelho, micro-ondas, etc.). Cabos e conectores: RS-232, RJ-45, v.24, v.35, x.21, g.703, HSSI, etc. Dispositivos que operam nesta camada: repetidores, hubs.
  • 7. Sintetização 7. Aplicação – Processos de rede a aplicações Fornece serviços de rede aos processos de aplicações 6. Apresentação – Representação dos dados Garantia de que os dados cheguem legítimos no destino Formatação dos dados Estrutura dos dados 5. Sessão – Comunicação entre nós Estabelece, administra e termina sessões entre as aplicações 4. Transporte – Conexões fim a fim Confiabilidade do transporte dos dados Estabelece, mantém e termina circuitos virtuais Detecção de falhas, controle do fluxo de informação e recuperação de erros PDU: Segmento 3. Rede – Endereçamento e eleição de rota Transferência confiável através dos meios Conectividade e seleção de rota Endereçamento lógico PDU: Pacote 2. Enlace de Dados – Controle de enlaces e acesso aos meios Transferência confiável através dos meios Endereçamento físico PDU: Frame (ou Quadro) 1. Física – Transmissão binária da informação PDU: Bit BLOG CARLOS WOLKARTT http://blog.wolkartt.com/
