1. 4ª Parte Protocolo TCP

2. Protocolo TCP ( Transmission Control Protocol ) Connection-Oriented Estabelecimento de ligação extremidade-a-extremidade Protocolo Fiável - Garante: Comunicação sem erros Controlo de fluxo Ordem cronológica Segmento - unidade básica de transmissão (tamanho max. = 64K) Socket - Endereço Nível 4 = < Endereço IP : Nº de Porto > Ex. 205.218.156.56 : 80 , Porto 80 = serviço HTTP 1 ligação identificada por ( Socket Emissor, Socket Destino) Portos reservados para serviços nº < 256 Well Known Ports nº 21 - FTP, nº 23 - Telnet 4.1 – O protocolo TCP

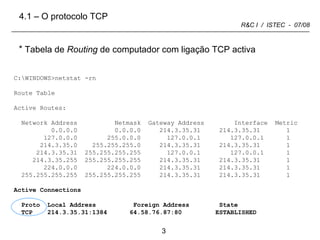

3. 4.1 – O protocolo TCP C:\WINDOWS>netstat -rn Route Table Active Routes: Network Address Netmask Gateway Address Interface Metric 0.0.0.0 0.0.0.0 214.3.35.31 214.3.35.31 1 127.0.0.0 255.0.0.0 127.0.0.1 127.0.0.1 1 214.3.35.0 255.255.255.0 214.3.35.31 214.3.35.31 1 214.3.35.31 255.255.255.255 127.0.0.1 127.0.0.1 1 214.3.35.255 255.255.255.255 214.3.35.31 214.3.35.31 1 224.0.0.0 224.0.0.0 214.3.35.31 214.3.35.31 1 255.255.255.255 255.255.255.255 214.3.35.31 214.3.35.31 1 Active Connections Proto Local Address Foreign Address State TCP 214.3.35.31:1384 64.58.76.87:80 ESTABLISHED Tabela de Routing de computador com ligação TCP activa

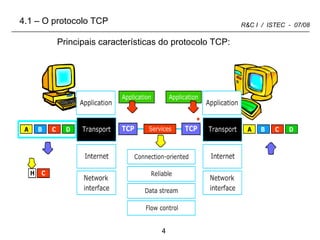

4. 4.1 – O protocolo TCP 1 2 Principais características do protocolo TCP:

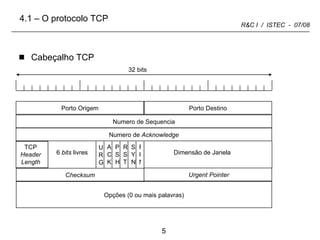

5. Cabeçalho TCP 4.1 – O protocolo TCP Numero de Sequencia 32 bits Checksum Opções (0 ou mais palavras) Porto Destino Porto Origem Numero de Acknowledge Urgent Pointer TCP Header Length U R G A C K P S H R S T S Y N F I N 6 bits livres Dimensão de Janela

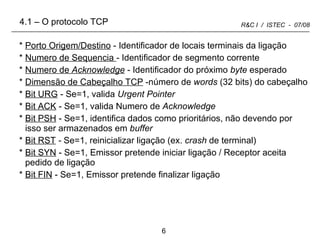

6. Porto Origem/Destino - Identificador de locais terminais da ligação Numero de Sequencia - Identificador de segmento corrente Numero de Acknowledge - Identificador do próximo byte esperado Dimensão de Cabeçalho TCP -número de words (32 bits) do cabeçalho Bit URG - Se=1, valida Urgent Pointer Bit ACK - Se=1, valida Numero de Acknowledge Bit PSH - Se=1, identifica dados como prioritários, não devendo por isso ser armazenados em buffer Bit RST - Se=1, reinicializar ligação (ex. crash de terminal) Bit SYN - Se=1, Emissor pretende iniciar ligação / Receptor aceita pedido de ligação Bit FIN - Se=1, Emissor pretende finalizar ligação 4.1 – O protocolo TCP

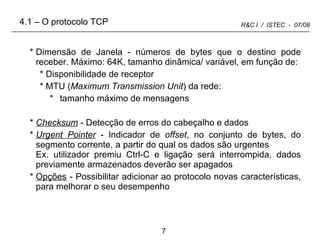

7. Dimensão de Janela - números de bytes que o destino pode receber. Máximo: 64K, tamanho dinâmica/ variável, em função de: Disponibilidade de receptor MTU ( Maximum Transmission Unit ) da rede: tamanho máximo de mensagens Checksum - Detecção de erros do cabeçalho e dados Urgent Pointer - Indicador de offset , no conjunto de bytes, do segmento corrente, a partir do qual os dados são urgentes Ex. utilizador premiu Ctrl-C e ligação será interrompida, dados previamente armazenados deverão ser apagados Opções - Possibilitar adicionar ao protocolo novas características, para melhorar o seu desempenho 4.1 – O protocolo TCP

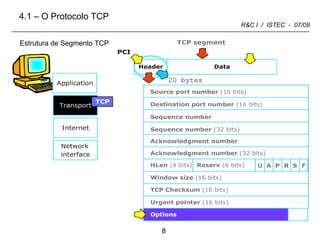

8. 4.1 – O Protocolo TCP Estrutura de Segmento TCP

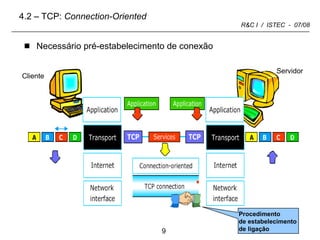

9. 4.2 – TCP: Connection-Oriented Necessário pré-estabelecimento de conexão Cliente Servidor Procedimento de estabelecimento de ligação

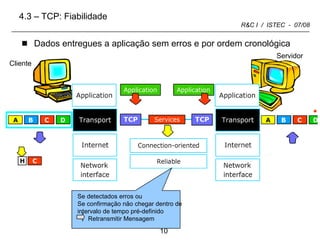

10. 4.3 – TCP: Fiabilidade Dados entregues a aplicação sem erros e por ordem cronológica Cliente Servidor Se detectados erros ou Se confirmação não chegar dentro de intervalo de tempo pré-definido Retransmitir Mensagem

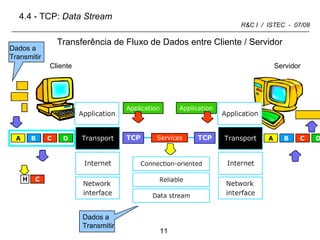

11. 4.4 - TCP: Data Stream Dados a Transmitir Cliente Servidor Transferência de Fluxo de Dados entre Cliente / Servidor Dados a Transmitir

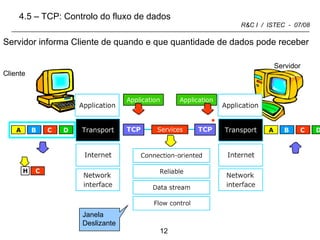

12. 4.5 – TCP: Controlo do fluxo de dados Cliente Servidor Servidor informa Cliente de quando e que quantidade de dados pode receber Janela Deslizante

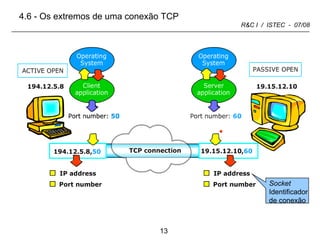

13. 4.6 - Os extremos de uma conexão TCP Socket Identificador de conexão

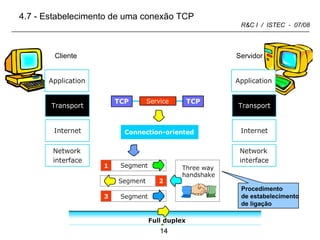

14. 4.7 - Estabelecimento de uma conexão TCP Procedimento de estabelecimento de ligação Cliente Servidor

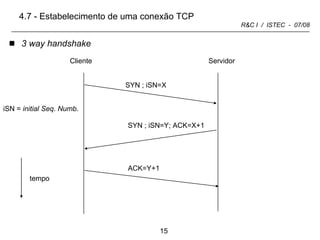

15. 3 way handshake 4.7 - Estabelecimento de uma conexão TCP SYN ; iSN=X Cliente Servidor SYN ; iSN=Y; ACK=X+1 ACK=Y+1 tempo iSN = initial Seq . Numb .

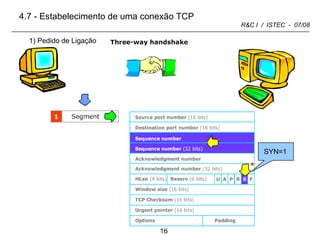

16. 4.7 - Estabelecimento de uma conexão TCP SYN=1 1) Pedido de Ligação

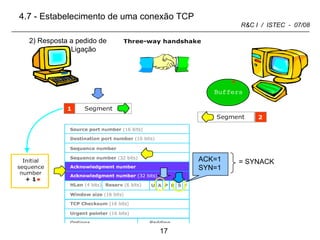

17. 4.7 - Estabelecimento de uma conexão TCP ACK=1 SYN=1 2) Resposta a pedido de Ligação = SYNACK

18. 4.7 - Estabelecimento de uma conexão TCP 3) Confirmação de pedido de Ligação ACK=1

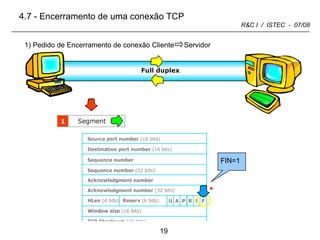

19. 1) Pedido de Encerramento de conexão Cliente Servidor 4.7 - Encerramento de uma conexão TCP FIN=1

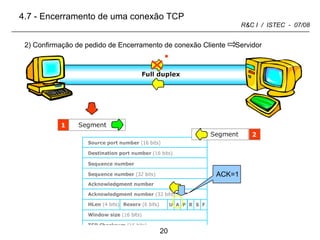

20. 2) Confirmação de pedido de Encerramento de conexão Cliente Servidor 4.7 - Encerramento de uma conexão TCP ACK=1

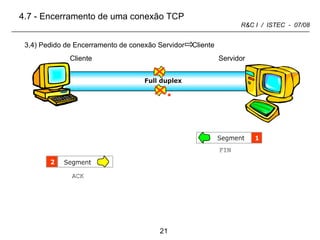

21. 4.7 - Encerramento de uma conexão TCP 3,4) Pedido de Encerramento de conexão Servidor Cliente Servidor Cliente

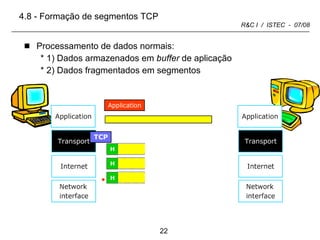

22. Processamento de dados normais: 1) Dados armazenados em buffer de aplicação 2) Dados fragmentados em segmentos 4.8 - Formação de segmentos TCP

23. 4.8 - Formação de segmentos TCP Processamento de dados prioritários: 1) Dados não armazenados em buffer de aplicação 2) Dados colocados em segmento PSH=1

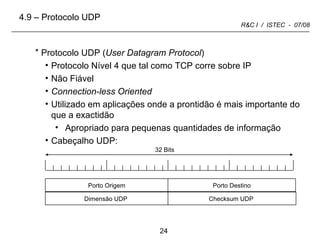

24. Protocolo UDP ( User Datagram Protocol ) Protocolo Nível 4 que tal como TCP corre sobre IP Não Fiável Connection-less Oriented Utilizado em aplicações onde a prontidão é mais importante do que a exactidão Apropriado para pequenas quantidades de informação Cabeçalho UDP: 32 Bits 4.9 – Protocolo UDP Porto Origem Porto Destino Dimensão UDP Checksum UDP
