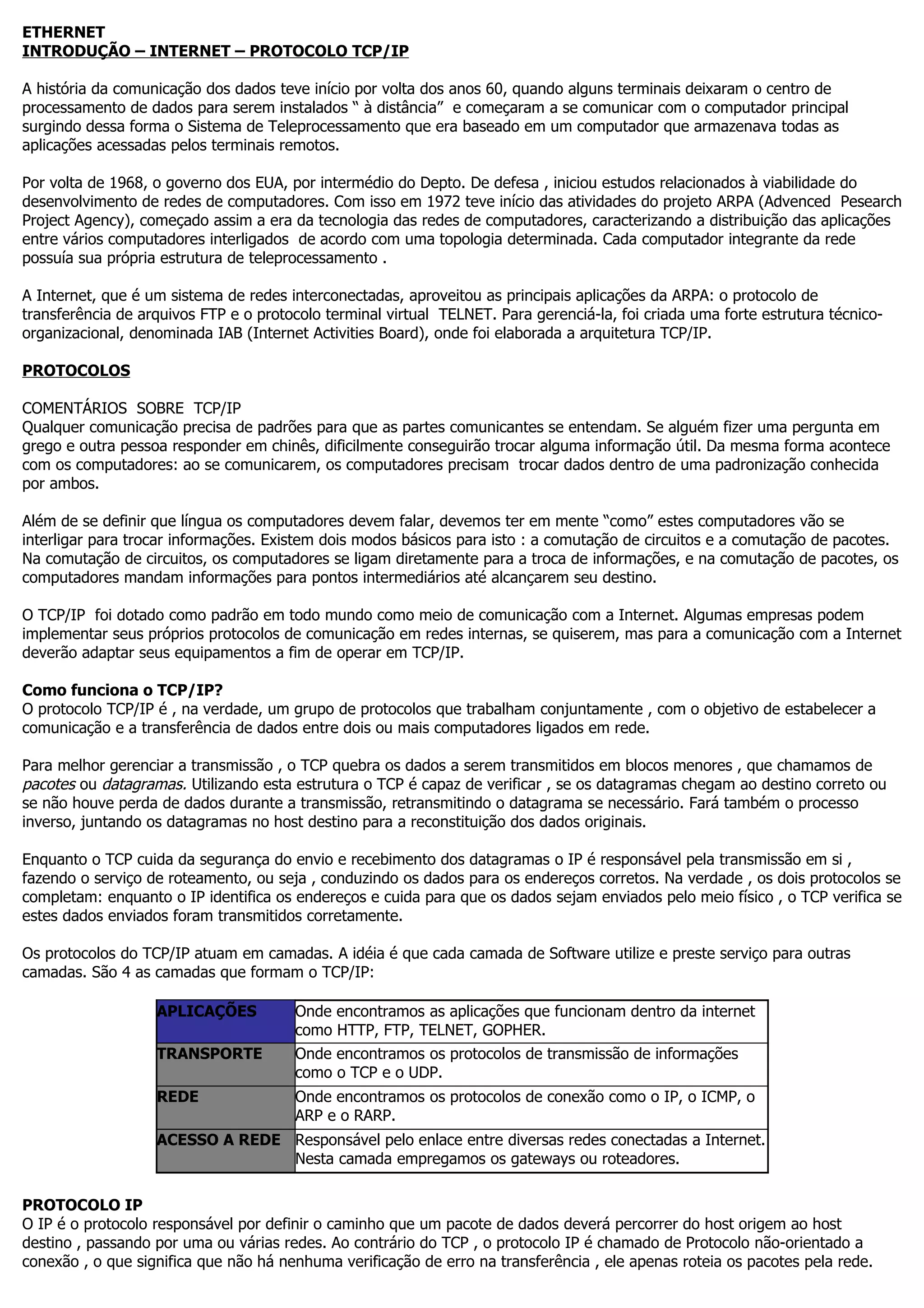

1. ETHERNET
INTRODUÇÃO – INTERNET – PROTOCOLO TCP/IP
A história da comunicação dos dados teve início por volta dos anos 60, quando alguns terminais deixaram o centro de
processamento de dados para serem instalados “ à distância” e começaram a se comunicar com o computador principal
surgindo dessa forma o Sistema de Teleprocessamento que era baseado em um computador que armazenava todas as
aplicações acessadas pelos terminais remotos.
Por volta de 1968, o governo dos EUA, por intermédio do Depto. De defesa , iniciou estudos relacionados à viabilidade do
desenvolvimento de redes de computadores. Com isso em 1972 teve início das atividades do projeto ARPA (Advenced Pesearch
Project Agency), começado assim a era da tecnologia das redes de computadores, caracterizando a distribuição das aplicações
entre vários computadores interligados de acordo com uma topologia determinada. Cada computador integrante da rede
possuía sua própria estrutura de teleprocessamento .
A Internet, que é um sistema de redes interconectadas, aproveitou as principais aplicações da ARPA: o protocolo de
transferência de arquivos FTP e o protocolo terminal virtual TELNET. Para gerenciá-la, foi criada uma forte estrutura técnico-
organizacional, denominada IAB (Internet Activities Board), onde foi elaborada a arquitetura TCP/IP.
PROTOCOLOS
COMENTÁRIOS SOBRE TCP/IP
Qualquer comunicação precisa de padrões para que as partes comunicantes se entendam. Se alguém fizer uma pergunta em
grego e outra pessoa responder em chinês, dificilmente conseguirão trocar alguma informação útil. Da mesma forma acontece
com os computadores: ao se comunicarem, os computadores precisam trocar dados dentro de uma padronização conhecida
por ambos.
Além de se definir que língua os computadores devem falar, devemos ter em mente “como” estes computadores vão se
interligar para trocar informações. Existem dois modos básicos para isto : a comutação de circuitos e a comutação de pacotes.
Na comutação de circuitos, os computadores se ligam diretamente para a troca de informações, e na comutação de pacotes, os
computadores mandam informações para pontos intermediários até alcançarem seu destino.
O TCP/IP foi dotado como padrão em todo mundo como meio de comunicação com a Internet. Algumas empresas podem
implementar seus próprios protocolos de comunicação em redes internas, se quiserem, mas para a comunicação com a Internet
deverão adaptar seus equipamentos a fim de operar em TCP/IP.
Como funciona o TCP/IP?
O protocolo TCP/IP é , na verdade, um grupo de protocolos que trabalham conjuntamente , com o objetivo de estabelecer a
comunicação e a transferência de dados entre dois ou mais computadores ligados em rede.
Para melhor gerenciar a transmissão , o TCP quebra os dados a serem transmitidos em blocos menores , que chamamos de
pacotes ou datagramas. Utilizando esta estrutura o TCP é capaz de verificar , se os datagramas chegam ao destino correto ou
se não houve perda de dados durante a transmissão, retransmitindo o datagrama se necessário. Fará também o processo
inverso, juntando os datagramas no host destino para a reconstituição dos dados originais.
Enquanto o TCP cuida da segurança do envio e recebimento dos datagramas o IP é responsável pela transmissão em si ,
fazendo o serviço de roteamento, ou seja , conduzindo os dados para os endereços corretos. Na verdade , os dois protocolos se
completam: enquanto o IP identifica os endereços e cuida para que os dados sejam enviados pelo meio físico , o TCP verifica se
estes dados enviados foram transmitidos corretamente.
Os protocolos do TCP/IP atuam em camadas. A idéia é que cada camada de Software utilize e preste serviço para outras
camadas. São 4 as camadas que formam o TCP/IP:
APLICAÇÕES Onde encontramos as aplicações que funcionam dentro da internet
como HTTP, FTP, TELNET, GOPHER.
TRANSPORTE Onde encontramos os protocolos de transmissão de informações
como o TCP e o UDP.
REDE Onde encontramos os protocolos de conexão como o IP, o ICMP, o
ARP e o RARP.
ACESSO A REDE Responsável pelo enlace entre diversas redes conectadas a Internet.
Nesta camada empregamos os gateways ou roteadores.
PROTOCOLO IP
O IP é o protocolo responsável por definir o caminho que um pacote de dados deverá percorrer do host origem ao host
destino , passando por uma ou várias redes. Ao contrário do TCP , o protocolo IP é chamado de Protocolo não-orientado a
conexão , o que significa que não há nenhuma verificação de erro na transferência , ele apenas roteia os pacotes pela rede.

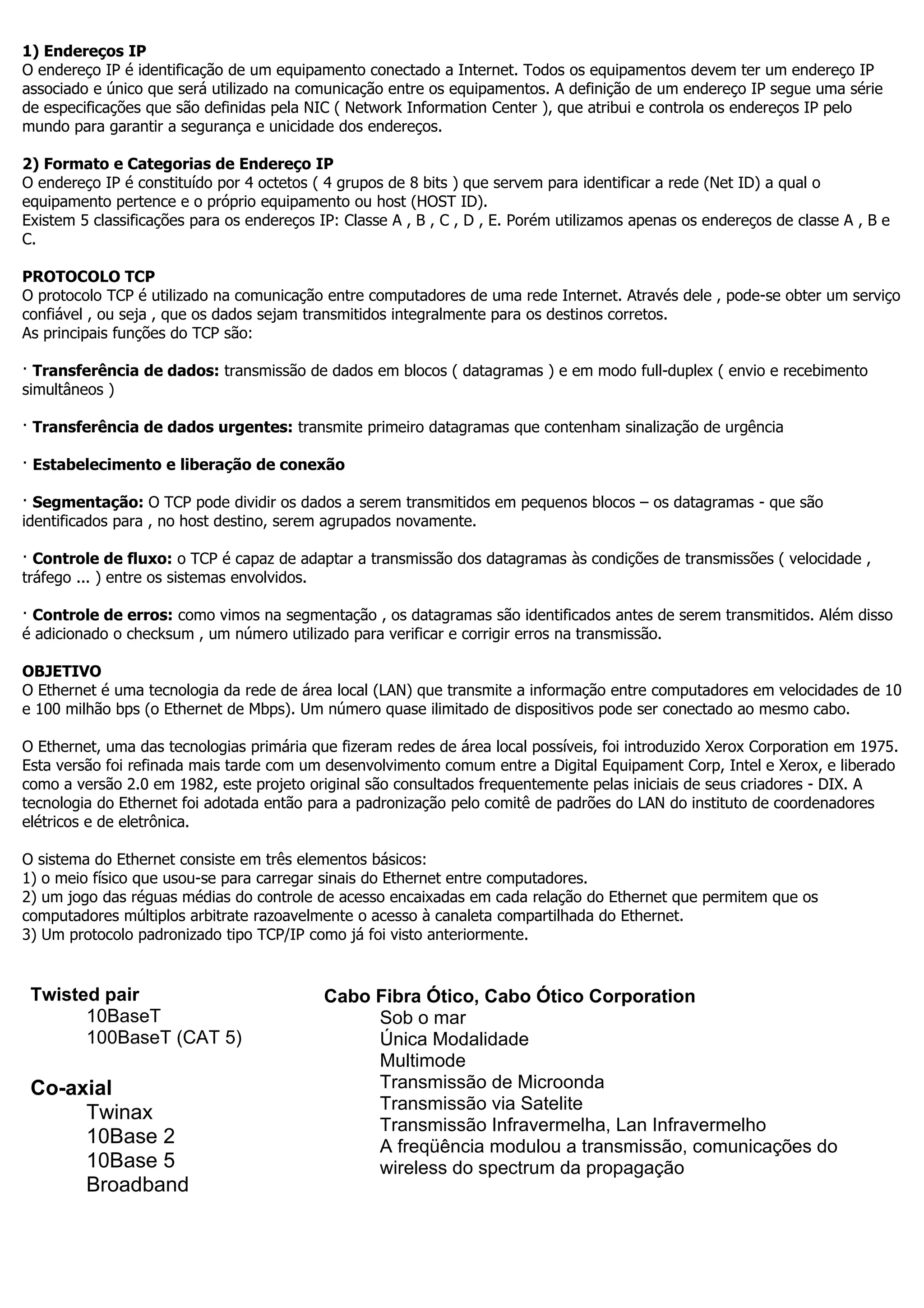

2. 1) Endereços IP
O endereço IP é identificação de um equipamento conectado a Internet. Todos os equipamentos devem ter um endereço IP
associado e único que será utilizado na comunicação entre os equipamentos. A definição de um endereço IP segue uma série
de especificações que são definidas pela NIC ( Network Information Center ), que atribui e controla os endereços IP pelo
mundo para garantir a segurança e unicidade dos endereços.
2) Formato e Categorias de Endereço IP
O endereço IP é constituído por 4 octetos ( 4 grupos de 8 bits ) que servem para identificar a rede (Net ID) a qual o
equipamento pertence e o próprio equipamento ou host (HOST ID).
Existem 5 classificações para os endereços IP: Classe A , B , C , D , E. Porém utilizamos apenas os endereços de classe A , B e
C.
PROTOCOLO TCP
O protocolo TCP é utilizado na comunicação entre computadores de uma rede Internet. Através dele , pode-se obter um serviço
confiável , ou seja , que os dados sejam transmitidos integralmente para os destinos corretos.
As principais funções do TCP são:
· Transferência de dados: transmissão de dados em blocos ( datagramas ) e em modo full-duplex ( envio e recebimento
simultâneos )
· Transferência de dados urgentes: transmite primeiro datagramas que contenham sinalização de urgência
· Estabelecimento e liberação de conexão
· Segmentação: O TCP pode dividir os dados a serem transmitidos em pequenos blocos – os datagramas - que são
identificados para , no host destino, serem agrupados novamente.
· Controle de fluxo: o TCP é capaz de adaptar a transmissão dos datagramas às condições de transmissões ( velocidade ,
tráfego ... ) entre os sistemas envolvidos.
· Controle de erros: como vimos na segmentação , os datagramas são identificados antes de serem transmitidos. Além disso
é adicionado o checksum , um número utilizado para verificar e corrigir erros na transmissão.
OBJETIVO
O Ethernet é uma tecnologia da rede de área local (LAN) que transmite a informação entre computadores em velocidades de 10
e 100 milhão bps (o Ethernet de Mbps). Um número quase ilimitado de dispositivos pode ser conectado ao mesmo cabo.
O Ethernet, uma das tecnologias primária que fizeram redes de área local possíveis, foi introduzido Xerox Corporation em 1975.
Esta versão foi refinada mais tarde com um desenvolvimento comum entre a Digital Equipament Corp, Intel e Xerox, e liberado
como a versão 2.0 em 1982, este projeto original são consultados frequentemente pelas iniciais de seus criadores - DIX. A
tecnologia do Ethernet foi adotada então para a padronização pelo comitê de padrões do LAN do instituto de coordenadores
elétricos e de eletrônica.
O sistema do Ethernet consiste em três elementos básicos:
1) o meio físico que usou-se para carregar sinais do Ethernet entre computadores.
2) um jogo das réguas médias do controle de acesso encaixadas em cada relação do Ethernet que permitem que os
computadores múltiplos arbitrate razoavelmente o acesso à canaleta compartilhada do Ethernet.
3) Um protocolo padronizado tipo TCP/IP como já foi visto anteriormente.
Twisted pair Cabo Fibra Ótico, Cabo Ótico Corporation
10BaseT Sob o mar
100BaseT (CAT 5) Única Modalidade
Multimode
Co-axial Transmissão de Microonda
Transmissão via Satelite
Twinax
Transmissão Infravermelha, Lan Infravermelho
10Base 2 A freqüência modulou a transmissão, comunicações do
10Base 5 wireless do spectrum da propagação
Broadband

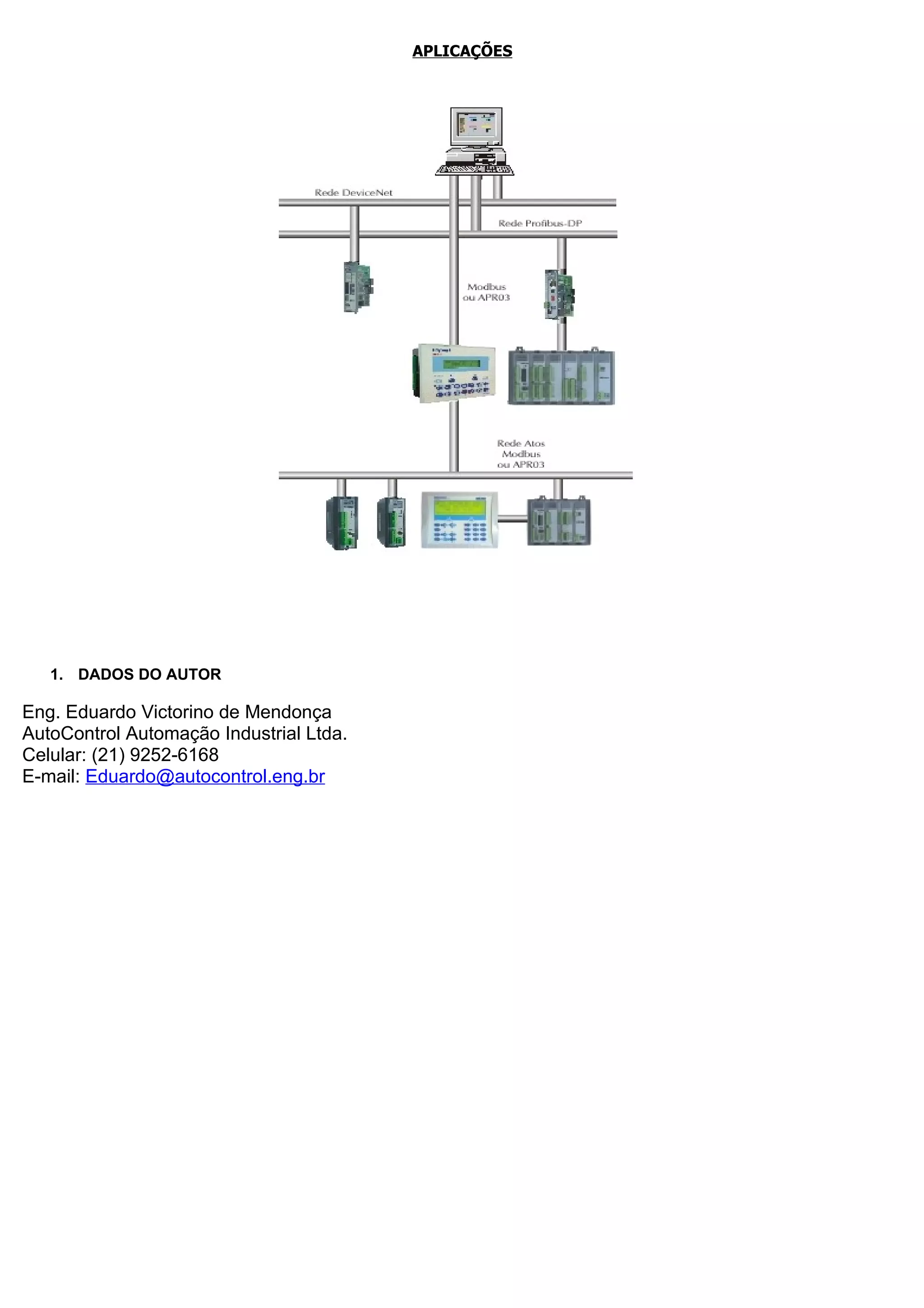

3. APLICAÇÕES
1. DADOS DO AUTOR
Eng. Eduardo Victorino de Mendonça
AutoControl Automação Industrial Ltda.
Celular: (21) 9252-6168
E-mail: Eduardo@autocontrol.eng.br
