1. TREFILAGE M

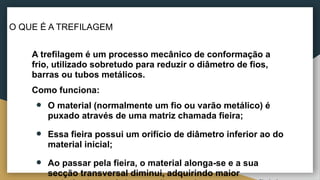

2. O QUE É A TREFILAGEM
A trefilagem é um processo mecânico de conformação a
frio, utilizado sobretudo para reduzir o diâmetro de fios,
barras ou tubos metálicos.
Como funciona:
● O material (normalmente um fio ou varão metálico) é
puxado através de uma matriz chamada fieira;
● Essa fieira possui um orifício de diâmetro inferior ao do
material inicial;
● Ao passar pela fieira, o material alonga-se e a sua
secção transversal diminui, adquirindo maior

3. Características principais:
● Realiza-se a frio (sem aquecimento), o que provoca
encruamento do metal, aumentando a sua dureza e
resistência;
● Aplica-se a metais como aço, cobre, alumínio e
respectivas ligas;
● Pode ser repetida em várias fieiras até se obter o
diâmetro desejado.

4. EXEMPLOS DE APLICAÇÃO
● Fios de cobre para cabos eléctricos
● Fios de aço para cabos de sustentação
● Arames para pregos, molas e redes metálica

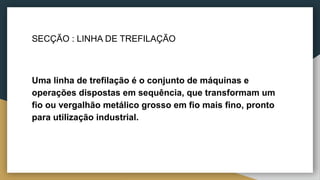

5. SECÇÃO : LINHA DE TREFILAÇÃO
Uma linha de trefilação é o conjunto de máquinas e
operações dispostas em sequência, que transformam um
fio ou vergalhão metálico grosso em fio mais fino, pronto
para utilização industrial.

6. Preparação do fio bruto
O fio (ou vergalhão) chega da aciaria ou laminagem.
É limpo (decapagem química ou mecânica) para remover
óxidos e ferrugem.
Recebe lubrificação (pó ou sais) para reduzir o atrito nas
fieiras.

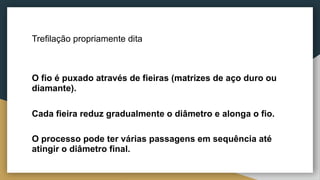

7. Trefilação propriamente dita
O fio é puxado através de fieiras (matrizes de aço duro ou
diamante).
Cada fieira reduz gradualmente o diâmetro e alonga o fio.
O processo pode ter várias passagens em sequência até
atingir o diâmetro final.

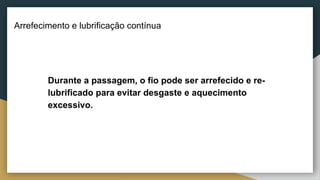

8. Arrefecimento e lubrificação contínua
● Durante a passagem, o fio pode ser arrefecido e re-
lubrificado para evitar desgaste e aquecimento
excessivo.

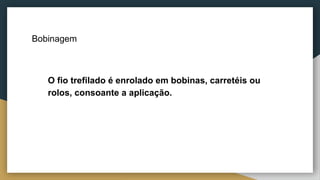

9. Bobinagem
● O fio trefilado é enrolado em bobinas, carretéis ou
rolos, consoante a aplicação.

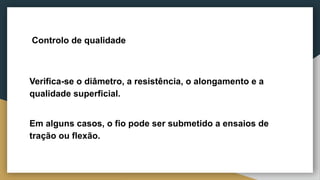

10. Controlo de qualidade
Verifica-se o diâmetro, a resistência, o alongamento e a
qualidade superficial.
Em alguns casos, o fio pode ser submetido a ensaios de
tração ou flexão.

11. Tratamentos posteriores (se necessário)
○ Recozimento: para restaurar a ductilidade perdida
com o encruamento.
○ Galvanização ou revestimento: quando é necessário
proteger contra corrosão (ex.: arames para redes ou
cabos).

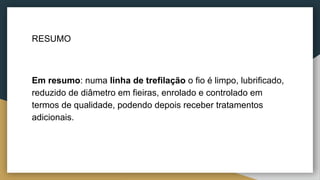

19. RESUMO
Em resumo: numa linha de trefilação o fio é limpo, lubrificado,
reduzido de diâmetro em fieiras, enrolado e controlado em
termos de qualidade, podendo depois receber tratamentos
adicionais.

20. Máquina de
Trefilagem
A máquina de trefilagem é utilizada para reduzir o diâmetro de arames metálic
Funciona puxando o arame através de fieiras que reduzem progressivamente
Possui tambores de tração, sistemas de arrefecimento/lubrificação e bobinage

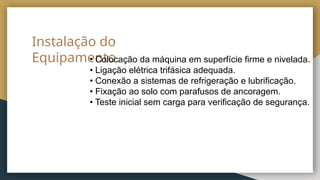

21. Instalação do
Equipamento
• Colocação da máquina em superfície firme e nivelada.
• Ligação elétrica trifásica adequada.
• Conexão a sistemas de refrigeração e lubrificação.
• Fixação ao solo com parafusos de ancoragem.
• Teste inicial sem carga para verificação de segurança.

22. Manual da
Máquina Inclui:
• Descrição técnica do equipamento.
• Normas de segurança.
• Procedimentos de operação.
• Plano de lubrificação.
• Esquemas elétricos e hidráulicos.
• Plano de manutenção preventiva.

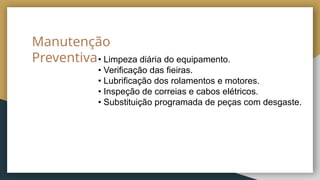

23. Manutenção
Preventiva• Limpeza diária do equipamento.
• Verificação das fieiras.
• Lubrificação dos rolamentos e motores.
• Inspeção de correias e cabos elétricos.
• Substituição programada de peças com desgaste.

24. Manutenção
Preditiva • Monitorização de vibrações dos motores.
• Análise de ruídos e temperatura.
• Verificação do consumo elétrico.
• Ensaios periódicos para prever falhas.

25. Manutenção
Corretiva• Reparação de falhas inesperadas.
• Substituição de motores, cabos ou peças danificadas.
• Executada após ocorrência da avaria.

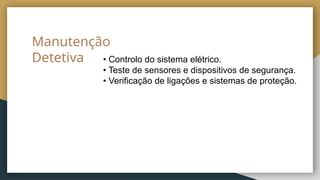

26. Manutenção
Detetiva • Controlo do sistema elétrico.
• Teste de sensores e dispositivos de segurança.
• Verificação de ligações e sistemas de proteção.

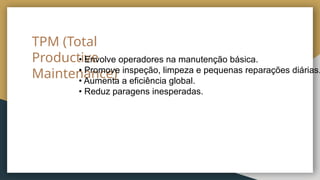

27. TPM (Total
Productive
Maintenance)
• Envolve operadores na manutenção básica.
• Promove inspeção, limpeza e pequenas reparações diárias.
• Aumenta a eficiência global.
• Reduz paragens inesperadas.
