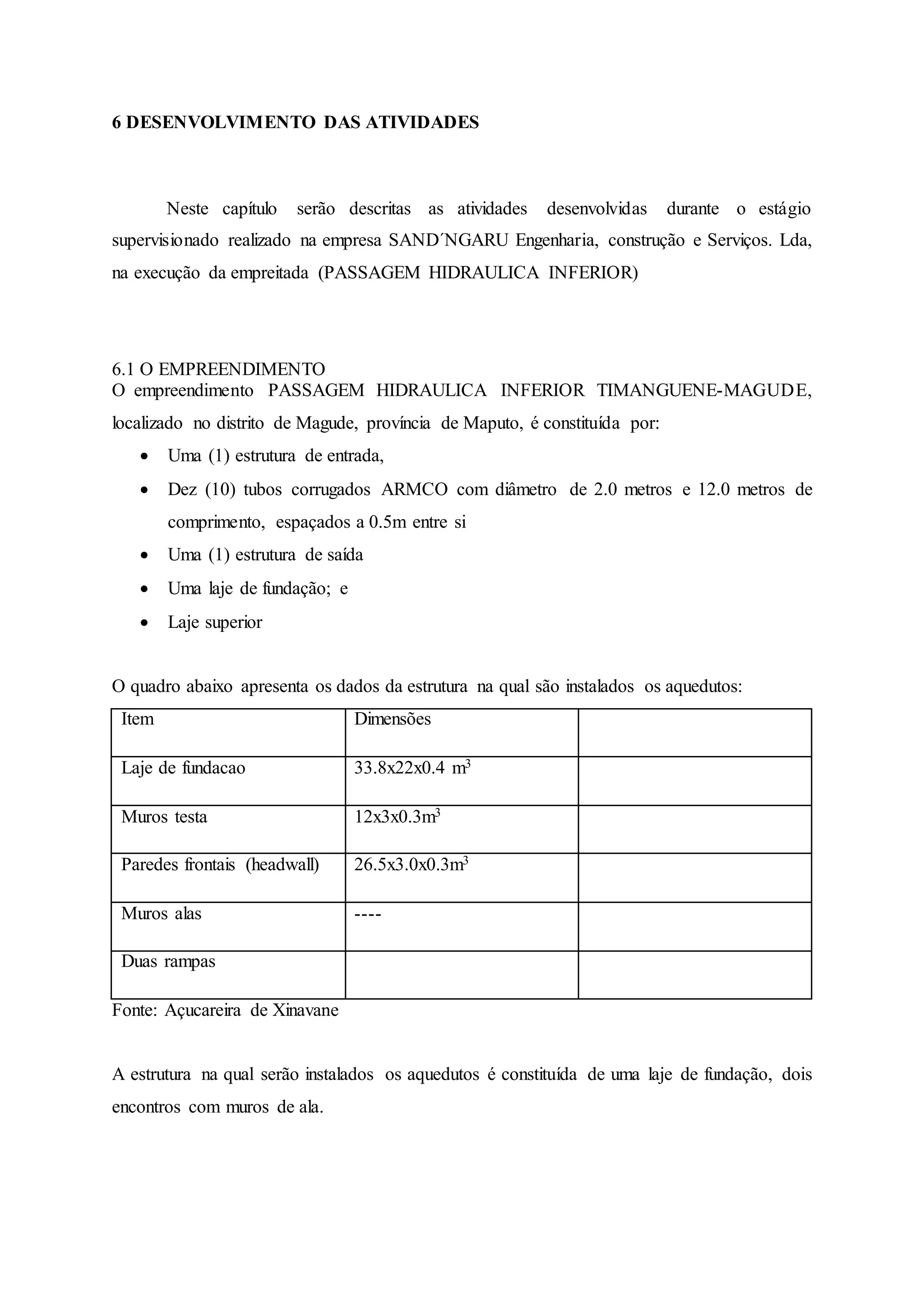

1. 6 DESENVOLVIMENTO DAS ATIVIDADES
Neste capítulo serão descritas as atividades desenvolvidas durante o estágio
supervisionado realizado na empresa SAND´NGARU Engenharia, construção e Serviços. Lda,
na execução da empreitada (PASSAGEM HIDRAULICA INFERIOR)
6.1 O EMPREENDIMENTO
O empreendimento PASSAGEM HIDRAULICA INFERIOR TIMANGUENE-MAGUDE,
localizado no distrito de Magude, província de Maputo, é constituída por:
 Uma (1) estrutura de entrada,
 Dez (10) tubos corrugados ARMCO com diâmetro de 2.0 metros e 12.0 metros de
comprimento, espaçados a 0.5m entre si
 Uma (1) estrutura de saída
 Uma laje de fundação; e
 Laje superior
O quadro abaixo apresenta os dados da estrutura na qual são instalados os aquedutos:
Item Dimensões
Laje de fundacao 33.8x22x0.4 m3
Muros testa 12x3x0.3m3
Paredes frontais (headwall) 26.5x3.0x0.3m3
Muros alas ----
Duas rampas
Fonte: Açucareira de Xinavane
A estrutura na qual serão instalados os aquedutos é constituída de uma laje de fundação, dois
encontros com muros de ala.

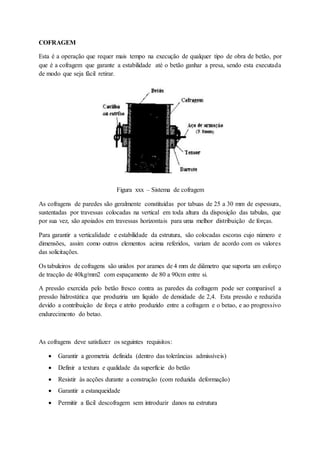

2. COFRAGEM
Esta é a operação que requer mais tempo na execução de qualquer tipo de obra de betão, por
que é a cofragem que garante a estabilidade até o betão ganhar a presa, sendo esta executada
de modo que seja fácil retirar.
Figura xxx – Sistema de cofragem
As cofragens de paredes são geralmente constituídas por tabuas de 25 a 30 mm de espessura,
sustentadas por travessas colocadas na vertical em toda altura da disposição das tabulas, que
por sua vez, são apoiados em travessas horizontais para uma melhor distribuição de forças.
Para garantir a verticalidade e estabilidade da estrutura, são colocadas escoras cujo número e
dimensões, assim como outros elementos acima referidos, variam de acordo com os valores
das solicitações.
Os tabuleiros de cofragens são unidos por arames de 4 mm de diâmetro que suporta um esforço
de tracção de 40kg/mm2 com espaçamento de 80 a 90cm entre si.
A pressão exercida pelo betão fresco contra as paredes da cofragem pode ser comparável a
pressão hidrostática que produziria um liquido de densidade de 2,4. Esta pressão e reduzida
devido a contribuição de força e atrito produzido entre a cofragem e o betao, e ao progressivo
endurecimento do betao.
As cofragens deve satisfazer os seguintes requisitos:
 Garantir a geometria definida (dentro das tolerâncias admissíveis)
 Definir a textura e qualidade da superfície do betão
 Resistir às acções durante a construção (com reduzida deformação)
 Garantir a estanqueidade
 Permitir a fácil descofragem sem introduzir danos na estrutura

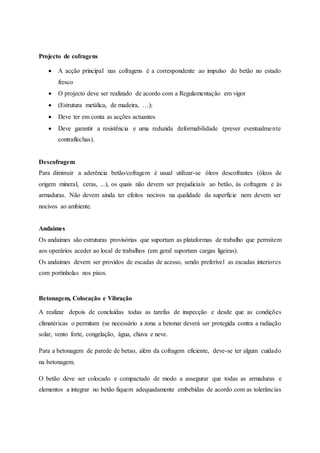

3. Projecto de cofragens
 A acção principal nas cofragens é a correspondente ao impulso do betão no estado
fresco
 O projecto deve ser realizado de acordo com a Regulamentação em vigor
 (Estrutura metálica, de madeira, …);
 Deve ter em conta as acções actuantes
 Deve garantir a resistência e uma reduzida deformabilidade (prever eventualmente
contraflechas).
Descofragem
Para diminuir a aderência betão/cofragem é usual utilizar-se óleos descofrantes (óleos de
origem mineral, ceras, ...), os quais não devem ser prejudiciais ao betão, às cofragens e às
armaduras. Não devem ainda ter efeitos nocivos na qualidade da superfície nem devem ser
nocivos ao ambiente.
Andaimes
Os andaimes são estruturas provisórias que suportam as plataformas de trabalho que permitem
aos operários aceder ao local de trabalhos (em geral suportam cargas ligeiras).
Os andaimes devem ser providos de escadas de acesso, sendo preferível as escadas interiores
com portinholas nos pisos.
Betonagem, Colocação e Vibração
A realizar depois de concluídas todas as tarefas de inspecção e desde que as condições
climatéricas o permitam (se necessário a zona a betonar deverá ser protegida contra a radiação
solar, vento forte, congelação, água, chuva e neve.
Para a betonagem de parede de betao, além da cofragem eficiente, deve-se ter algum cuidado
na betonagem.
O betão deve ser colocado e compactado de modo a assegurar que todas as armaduras e
elementos a integrar no betão fiquem adequadamente embebidas de acordo com as tolerâncias

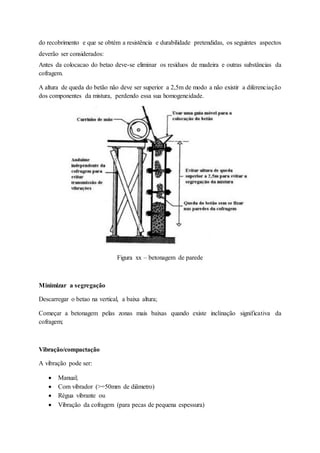

4. do recobrimento e que se obtém a resistência e durabilidade pretendidas, os seguintes aspectos
deverão ser considerados:
Antes da colocacao do betao deve-se eliminar os resíduos de madeira e outras substâncias da
cofragem.
A altura de queda do betão não deve ser superior a 2,5m de modo a não existir a diferenciação
dos componentes da mistura, perdendo essa sua homogeneidade.
Figura xx – betonagem de parede
Minimizar a segregação
Descarregar o betao na vertical, a baixa altura;
Começar a betonagem pelas zonas mais baixas quando existe inclinação significativa da
cofragem;
Vibração/compactação
A vibração pode ser:
 Manual;
 Com vibrador (>=50mm de diâmetro)
 Régua vibrante ou
 Vibração da cofragem (para pecas de pequena espessura)

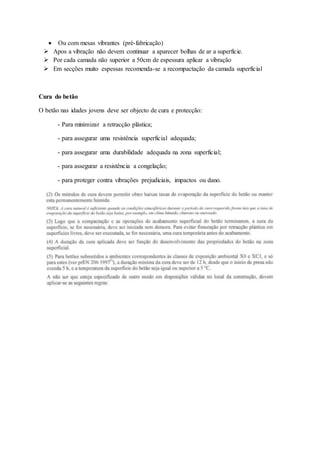

5.  Ou com mesas vibrantes (pré-fabricação)
 Apos a vibração não devem continuar a aparecer bolhas de ar a superfície.
 Por cada camada não superior a 50cm de espessura aplicar a vibração
 Em secções muito espessas recomenda-se a recompactação da camada superficial
Cura do betão
O betão nas idades jovens deve ser objecto de cura e protecção:
- Para minimizar a retracção plástica;
- para assegurar uma resistência superficial adequada;
- para assegurar uma durabilidade adequada na zona superficial;
- para assegurar a resistência a congelação;
- para proteger contra vibrações prejudiciais, impactos ou dano.

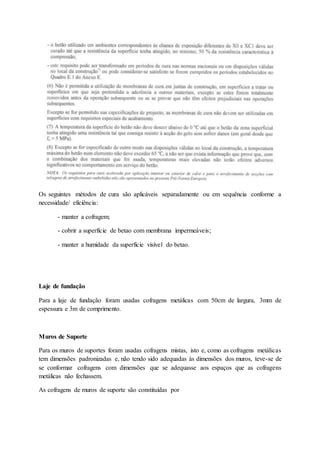

6. Os seguintes métodos de cura são aplicáveis separadamente ou em sequência conforme a
necessidade/ eficiência:
- manter a cofragem;
- cobrir a superfície de betao com membrana impermeáveis;
- manter a humidade da superfície visível do betao.
Laje de fundação
Para a laje de fundação foram usadas cofragens metálicas com 50cm de largura, 3mm de
espessura e 3m de comprimento.
Muros de Suporte
Para os muros de suportes foram usadas cofragens mistas, isto e, como as cofragens metálicas
tem dimensões padronizadas e, não tendo sido adequadas às dimensões dos muros, teve-se de
se conformar cofragens com dimensões que se adequasse aos espaços que as cofragens
metálicas não fechassem.
As cofragens de muros de suporte são constituídas por
