O documento discute revestimentos de paredes e pisos, especificamente revestimentos cerâmicos. Ele descreve as funções dos revestimentos, a classificação de revestimentos cerâmicos, os materiais e processos envolvidos na sua instalação e possíveis falhas como o descolamento.

1. REVESTIMENTOS
DE PAREDES
E PISOS

3. O CONCEITO FUNCIONAL
É um elemento funcional do
edifício com funções bem
definidas
É um elemento do
subsistema de vedação
Pela sua importância
muitas vezes é também
conceituado como um
“subsistema” ou “sistema”’
Algo que
reveste,
que recobre
uma
superfície

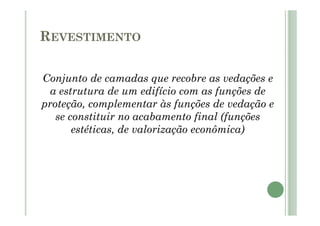

4. REVESTIMENTO
Conjunto de camadas que recobre as vedações e
a estrutura de um edifício com as funções de
proteção, complementar às funções de vedação e
se constituir no acabamento final (funções
estéticas, de valorização econômica)

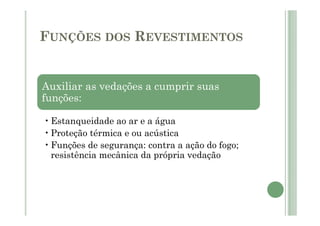

6. FUNÇÕES DOS REVESTIMENTOS
Auxiliar as vedações a cumprir suas
funções:
•Estanqueidade ao ar e a água
•Proteção térmica e ou acústica
•Funções de segurança: contra a ação do fogo;
resistência mecânica da própria vedação

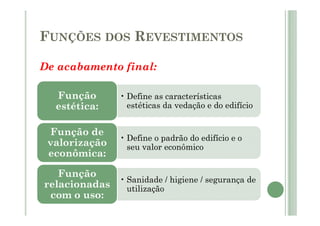

7. • Define as características
estéticas da vedação e do edifício
Função
estética:
• Define o padrão do edifício e o
seu valor econômico
Função de
valorização
econômica:
• Sanidade / higiene / segurança de
utilização
Função
relacionadas
com o uso:
De acabamento final:
FUNÇÕES DOS REVESTIMENTOS

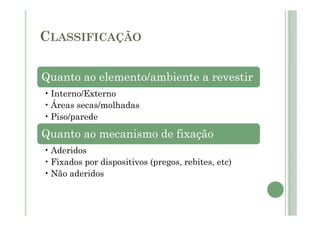

8. CLASSIFICAÇÃO
Quanto ao elemento/ambiente a revestir
• Interno/Externo
• Áreas secas/molhadas
• Piso/parede
Quanto ao mecanismo de fixação
• Aderidos
• Fixados por dispositivos (pregos, rebites, etc)
• Não aderidos

9. CLASSIFICAÇÃO QUANTO AO MATERIAL
De argamassa (com pintura)
Cerâmico
Pedra
Madeira
Metálico
Sintéticos (vinílicos – Paviflex; melamínicos –
fórmica; etc.)

10. REVESTIMENTO
CERÂMICO

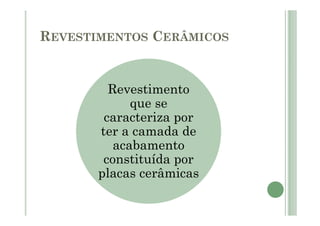

11. REVESTIMENTOS CERÂMICOS
Revestimento
que se
caracteriza por
ter a camada de
acabamento
constituída por
placas cerâmicas

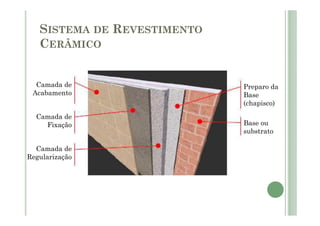

12. SISTEMA DE REVESTIMENTO
CERÂMICO
Camada de
Acabamento
Camada de
Fixação
Camada de
Regularização
Preparo da
Base
(chapisco)
Base ou
substrato

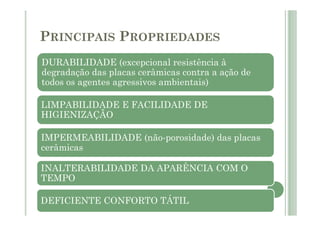

13. PRINCIPAIS PROPRIEDADES
DURABILIDADE (excepcional resistência à
degradação das placas cerâmicas contra a ação de
todos os agentes agressivos ambientais)
LIMPABILIDADE E FACILIDADE DE
HIGIENIZAÇÃO
IMPERMEABILIDADE (não-porosidade) das placas
cerâmicas
INALTERABILIDADE DA APARÊNCIA COM O
TEMPO
DEFICIENTE CONFORTO TÁTIL

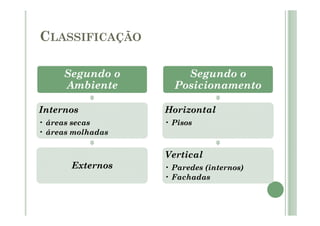

14. CLASSIFICAÇÃO
Segundo o
Ambiente
Internos
• áreas secas
• áreas molhadas
Externos
Segundo o
Posicionamento
Horizontal
• Pisos
Vertical
• Paredes (internos)
• Fachadas

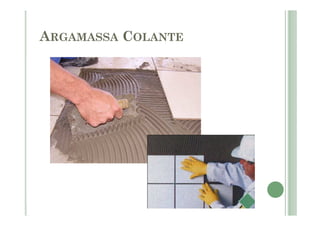

15. ARGAMASSA COLANTE

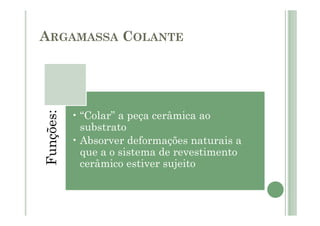

16. ARGAMASSA COLANTE
Funções:
• “Colar” a peça cerâmica ao
substrato
• Absorver deformações naturais a
que a o sistema de revestimento
cerâmico estiver sujeito

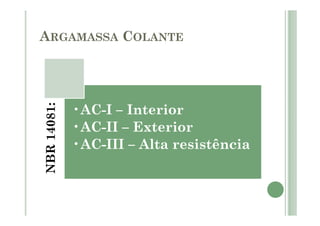

17. ARGAMASSA COLANTE
NBR14081:
•AC-I – Interior
•AC-II – Exterior
•AC-III – Alta resistência

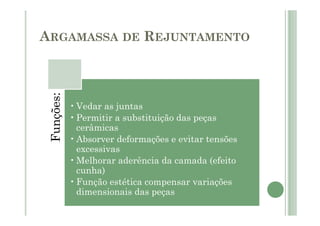

18. ARGAMASSA DE REJUNTAMENTO
Funções:
•Vedar as juntas
•Permitir a substituição das peças
cerâmicas
•Absorver deformações e evitar tensões
excessivas
•Melhorar aderência da camada (efeito
cunha)
•Função estética compensar variações
dimensionais das peças

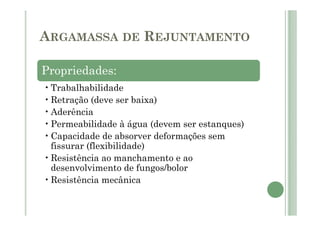

19. ARGAMASSA DE REJUNTAMENTO
Propriedades:
•Trabalhabilidade
•Retração (deve ser baixa)
•Aderência
•Permeabilidade à água (devem ser estanques)
•Capacidade de absorver deformações sem
fissurar (flexibilidade)
•Resistência ao manchamento e ao
desenvolvimento de fungos/bolor
•Resistência mecânica

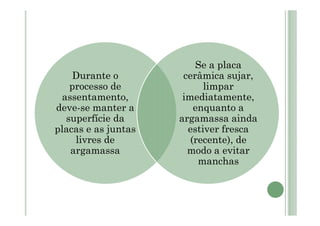

20. Durante o
processo de
assentamento,
deve-se manter a
superfície da
placas e as juntas
livres de
argamassa
Se a placa
cerâmica sujar,
limpar
imediatamente,
enquanto a
argamassa ainda
estiver fresca
(recente), de
modo a evitar
manchas

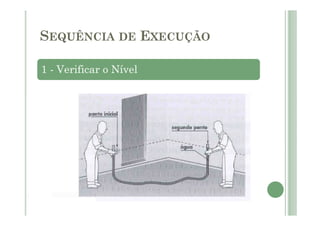

21. SEQUÊNCIA DE EXECUÇÃO
1 - Verificar o Nível

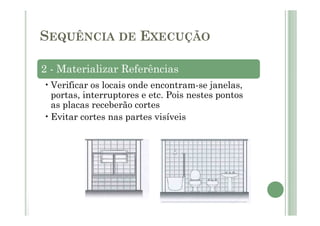

22. 2 - Materializar Referências
•Verificar os locais onde encontram-se janelas,
portas, interruptores e etc. Pois nestes pontos
as placas receberão cortes
•Evitar cortes nas partes visíveis
SEQUÊNCIA DE EXECUÇÃO

23. 3 -Preparo da Argamassa Colante
em um recipiente, despejar a
argamassa colante e misturar
com água limpa na proporção
indicada
após a mistura, esperar de
10 a 20 minutos, para que
ocorra a reação dos
aditivos (retentor de água)
SEQUÊNCIA DE EXECUÇÃO

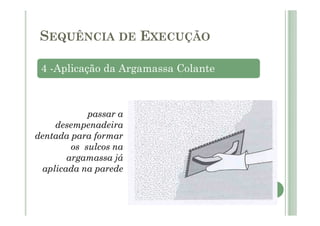

24. 4 -Aplicação da Argamassa Colante
passar a
desempenadeira
dentada para formar
os sulcos na
argamassa já
aplicada na parede
SEQUÊNCIA DE EXECUÇÃO

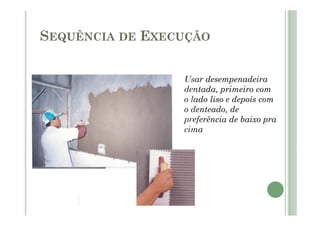

25. Usar desempenadeira
dentada, primeiro com
o lado liso e depois com
o denteado, de
preferência de baixo pra
cima
SEQUÊNCIA DE EXECUÇÃO

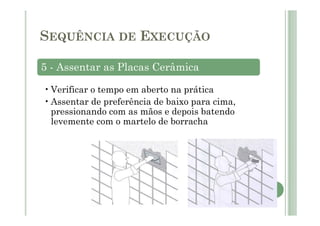

26. 5 - Assentar as Placas Cerâmica
•Verificar o tempo em aberto na prática
•Assentar de preferência de baixo para cima,
pressionando com as mãos e depois batendo
levemente com o martelo de borracha
SEQUÊNCIA DE EXECUÇÃO

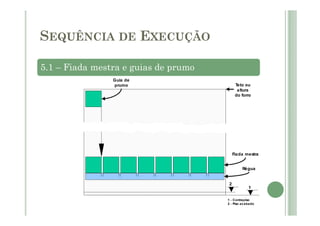

27. 5.1 – Fiada mestra e guias de prumo
1 - Contrapiso
2 - Piso acabado
2
1
Teto ou
altura
do forro
Guia de
prumo
Fiada mestra
Etapa 1 - Fixação da fiada mestra e guias de prumos
Régua
SEQUÊNCIA DE EXECUÇÃO

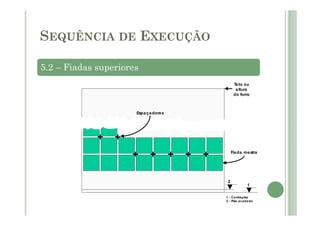

28. 5.2 – Fiadas superiores
1 - Contrapiso
2 - Piso acabado
2
1
Teto ou
altura
do forro
Fiada mestra
Etapa 2 - colocação dos ladrilhos acima da fiada mestra
Espaçadores
SEQUÊNCIA DE EXECUÇÃO

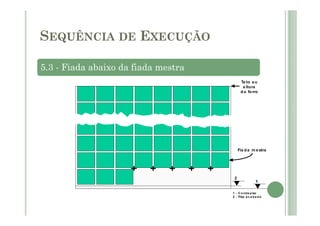

29. 5.3 - Fiada abaixo da fiada mestra
1 - C ontra piso
2 - Piso a c a ba do
2
1
Te to ou
a ltura
d o forro
Fia da m e stra
Eta p a 3 - c oloc a ç ã o d os la drilhos a ba ixo da fia da m e stra
SEQUÊNCIA DE EXECUÇÃO

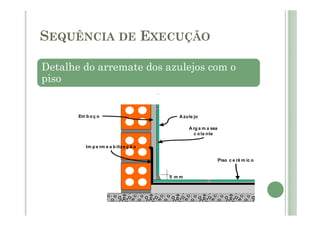

30. Detalhe do arremate dos azulejos com o
piso
A zule jo
Piso c e râ m ic o
5 m m
Im p e rm e a b iliza ç ã o
Em b o ç o
A rg a m a ssa
c ola nte
SEQUÊNCIA DE EXECUÇÃO

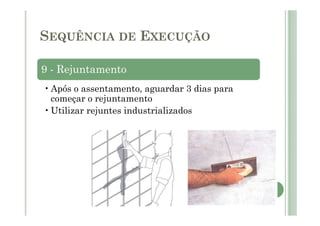

31. 9 - Rejuntamento
•Após o assentamento, aguardar 3 dias para
começar o rejuntamento
•Utilizar rejuntes industrializados
SEQUÊNCIA DE EXECUÇÃO

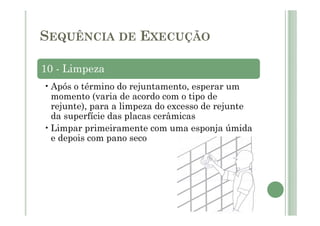

32. 10 - Limpeza
•Após o término do rejuntamento, esperar um
momento (varia de acordo com o tipo de
rejunte), para a limpeza do excesso de rejunte
da superfície das placas cerâmicas
•Limpar primeiramente com uma esponja úmida
e depois com pano seco
SEQUÊNCIA DE EXECUÇÃO

34. FALHA EM
REVESTIMENTOS
CERÂMICOS

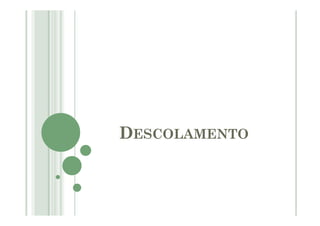

35. DESCOLAMENTO

36. O QUE É?
Perda de aderência das placas cerâmicas do
substrato, ou da argamassa colante, quando as
tensões surgidas no revestimento cerâmico
ultrapassam a capacidade de aderência das
ligações entre a placa cerâmica e argamassa
colante e/ou emboço.

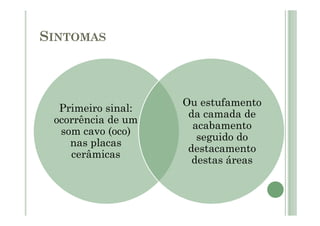

37. SINTOMAS
Primeiro sinal:
ocorrência de um
som cavo (oco)
nas placas
cerâmicas
Ou estufamento
da camada de
acabamento
seguido do
destacamento
destas áreas

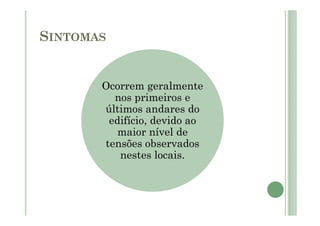

38. SINTOMAS
Ocorrem geralmente
nos primeiros e
últimos andares do
edifício, devido ao
maior nível de
tensões observados
nestes locais.

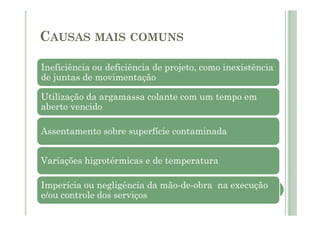

39. CAUSAS MAIS COMUNS
Ineficiência ou deficiência de projeto, como inexistência
de juntas de movimentação
Utilização da argamassa colante com um tempo em
aberto vencido
Assentamento sobre superfície contaminada
Variações higrotérmicas e de temperatura
Imperícia ou negligência da mão-de-obra na execução
e/ou controle dos serviços

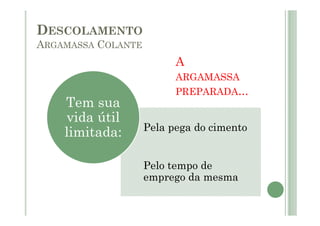

40. Pela pega do cimento
Pelo tempo de
emprego da mesma
Tem sua
vida útil
limitada:
DESCOLAMENTO
ARGAMASSA COLANTE
A
ARGAMASSA
PREPARADA...

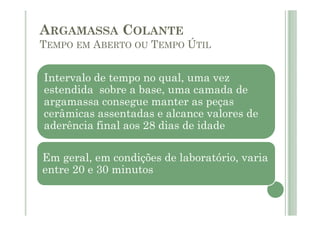

41. Intervalo de tempo no qual, uma vez
estendida sobre a base, uma camada de
argamassa consegue manter as peças
cerâmicas assentadas e alcance valores de
aderência final aos 28 dias de idade
Em geral, em condições de laboratório, varia
entre 20 e 30 minutos
ARGAMASSA COLANTE
TEMPO EM ABERTO OU TEMPO ÚTIL

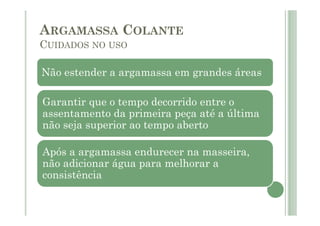

42. Não estender a argamassa em grandes áreas
Garantir que o tempo decorrido entre o
assentamento da primeira peça até a última
não seja superior ao tempo aberto
Após a argamassa endurecer na masseira,
não adicionar água para melhorar a
consistência
ARGAMASSA COLANTE
CUIDADOS NO USO

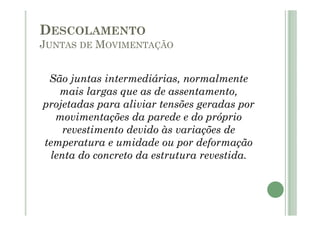

43. São juntas intermediárias, normalmente
mais largas que as de assentamento,
projetadas para aliviar tensões geradas por
movimentações da parede e do próprio
revestimento devido às variações de
temperatura e umidade ou por deformação
lenta do concreto da estrutura revestida.
DESCOLAMENTO
JUNTAS DE MOVIMENTAÇÃO

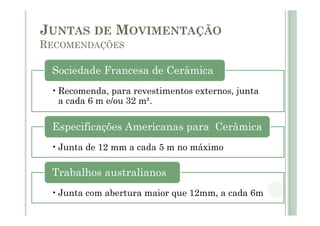

44. •Recomenda, para revestimentos externos, junta
a cada 6 m e/ou 32 m².
Sociedade Francesa de Cerâmica
•Junta de 12 mm a cada 5 m no máximo
Especificações Americanas para Cerâmica
•Junta com abertura maior que 12mm, a cada 6m
Trabalhos australianos
JUNTAS DE MOVIMENTAÇÃO
RECOMENDAÇÕES

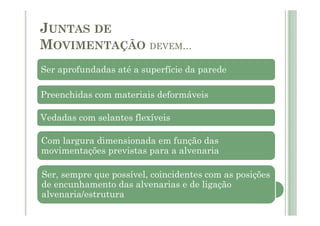

45. JUNTAS DE
MOVIMENTAÇÃO DEVEM...
Ser aprofundadas até a superfície da parede
Preenchidas com materiais deformáveis
Vedadas com selantes flexíveis
Com largura dimensionada em função das
movimentações previstas para a alvenaria
Ser, sempre que possível, coincidentes com as posições
de encunhamento das alvenarias e de ligação
alvenaria/estrutura
