Madeira

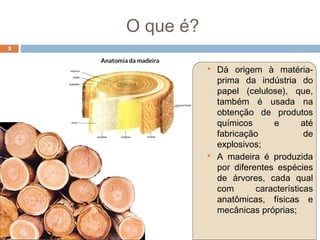

O que é?
 Dá origem à matéria-
prima da indústria do
papel (celulose), que,
também é usada na
obtenção de produtos
químicos e até
fabricação de
explosivos;
 A madeira é produzida
por diferentes espécies
de árvores, cada qual
com características
anatômicas, físicas e
mecânicas próprias;
2

Histórico
 Os primatas
utilizavam as
árvores como
moradia, depois as
grutas tornaram-se
mais eficientes;
 Pilares e vigas de
madeira foram
descobertos em
várias civilizações
antes do fogo;
 Material flutuante,
portanto os
primeiros barcos
surgiram desse
material;
 Era utilizada pura
ou combinada com
elementos como
barro, palha, pedra
e ferro;
3

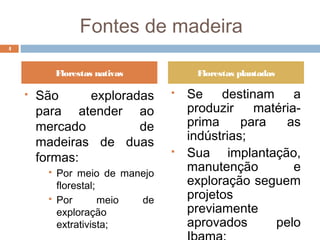

Fontes de madeira
 São exploradas
para atender ao
mercado de
madeiras de duas
formas:
 Por meio de manejo
florestal;
 Por meio de
exploração
extrativista;
 Se destinam a
produzir matéria-
prima para as
indústrias;
 Sua implantação,
manutenção e
exploração seguem
projetos
previamente
aprovados pelo
4
Florestas nativas Florestas plantadas

As características da madeira
 Cor;
 Brilho;
 Odor;
 Gosto;
 Textura;
 Densidade;
 Dureza;
 Desenhos;
 Camadas de
crescimento;
 Tipos de parênquima;
 Poros (vasos) e raios
são observadas à
vista desarmada ou
com auxílio de uma
lupa de 10 vezes de
aumento
5
Sensoriais Anatômicas

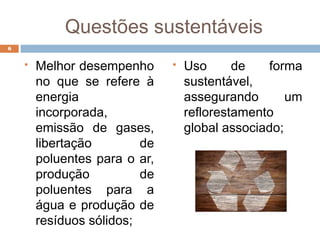

Questões sustentáveis
 Melhor desempenho
no que se refere à
energia
incorporada,
emissão de gases,
libertação de
poluentes para o ar,
produção de
poluentes para a
água e produção de
resíduos sólidos;
 Uso de forma
sustentável,
assegurando um
reflorestamento
global associado;
6

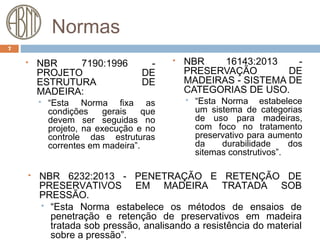

Normas
 NBR 7190:1996 -
PROJETO DE
ESTRUTURA DE
MADEIRA:
 “Esta Norma fixa as
condições gerais que
devem ser seguidas no
projeto, na execução e no
controle das estruturas
correntes em madeira”.
 NBR 16143:2013 -
PRESERVAÇÃO DE
MADEIRAS - SISTEMA DE
CATEGORIAS DE USO.
 “Esta Norma estabelece
um sistema de categorias
de uso para madeiras,
com foco no tratamento
preservativo para aumento
da durabilidade dos
sitemas construtivos”.
7
 NBR 6232:2013 - PENETRAÇÃO E RETENÇÃO DE
PRESERVATIVOS EM MADEIRA TRATADA SOB
PRESSÃO.
 “Esta Norma estabelece os métodos de ensaios de
penetração e retenção de preservativos em madeira
tratada sob pressão, analisando a resistência do material
sobre a pressão”.

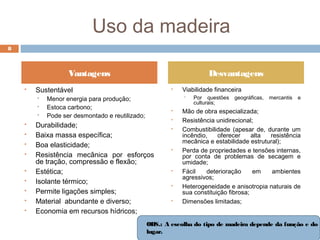

Uso da madeira
 Sustentável
 Menor energia para produção;
 Estoca carbono;
 Pode ser desmontado e reutilizado;
 Durabilidade;
 Baixa massa específica;
 Boa elasticidade;
 Resistência mecânica por esforços
de tração, compressão e flexão;
 Estética;
 Isolante térmico;
 Permite ligações simples;
 Material abundante e diverso;
 Economia em recursos hídricos;
 Viabilidade financeira
 Por questões geográficas, mercantis e
culturais;
 Mão de obra especializada;
 Resistência unidirecional;
 Combustibilidade (apesar de, durante um
incêndio, oferecer alta resistência
mecânica e estabilidade estrutural);
 Perda de propriedades e tensões internas,
por conta de problemas de secagem e
umidade;
 Fácil deterioração em ambientes
agressivos;
 Heterogeneidade e anisotropia naturais de
sua constituição fibrosa;
 Dimensões limitadas;
Vantagens Desvantagens
OBS.: A escolha do tipo de madeira depende da função e do
lugar.
8

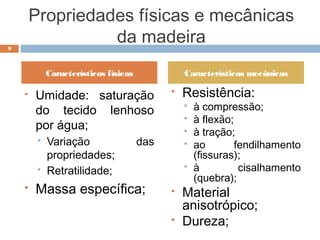

Propriedades físicas e mecânicas
da madeira
 Umidade: saturação
do tecido lenhoso
por água;
 Variação das
propriedades;
 Retratilidade;
 Massa específica;
 Resistência:
 à compressão;
 à flexão;
 à tração;
 ao fendilhamento
(fissuras);
 à cisalhamento
(quebra);
 Material
anisotrópico;
 Dureza;
9
Características físicas Características mecânicas

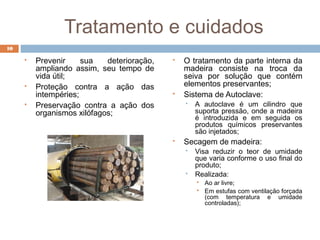

Tratamento e cuidados
 Prevenir sua deterioração,
ampliando assim, seu tempo de
vida útil;
 Proteção contra a ação das
intempéries;
 Preservação contra a ação dos
organismos xilófagos;
 O tratamento da parte interna da
madeira consiste na troca da
seiva por solução que contém
elementos preservantes;
 Sistema de Autoclave:
 A autoclave é um cilindro que
suporta pressão, onde a madeira
é introduzida e em seguida os
produtos químicos preservantes
são injetados;
 Secagem de madeira:
 Visa reduzir o teor de umidade
que varia conforme o uso final do
produto;
 Realizada:
 Ao ar livre;
 Em estufas com ventilação forçada
(com temperatura e umidade
controladas);
10

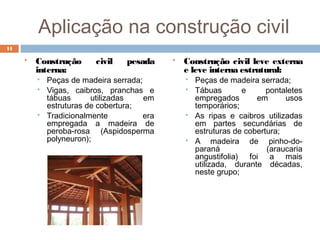

Aplicação na construção civil
 Construção civil pesada
interna:
 Peças de madeira serrada;
 Vigas, caibros, pranchas e
tábuas utilizadas em
estruturas de cobertura;
 Tradicionalmente era
empregada a madeira de
peroba-rosa (Aspidosperma
polyneuron);
 Construção civil leve externa
e leve interna estrutural:
 Peças de madeira serrada;
 Tábuas e pontaletes
empregados em usos
temporários;
 As ripas e caibros utilizadas
em partes secundárias de
estruturas de cobertura;
 A madeira de pinho-do-
paraná (araucaria
angustifolia) foi a mais
utilizada, durante décadas,
neste grupo;
11

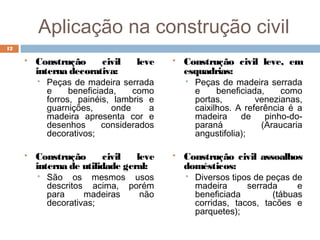

Aplicação na construção civil
 Construção civil leve
interna decorativa:
 Peças de madeira serrada
e beneficiada, como
forros, painéis, lambris e
guarnições, onde a
madeira apresenta cor e
desenhos considerados
decorativos;
 Construção civil leve
interna de utilidade geral:
 São os mesmos usos
descritos acima, porém
para madeiras não
decorativas;
 Construção civil leve, em
esquadrias:
 Peças de madeira serrada
e beneficiada, como
portas, venezianas,
caixilhos. A referência é a
madeira de pinho-do-
paraná (Araucaria
angustifolia);
 Construção civil assoalhos
domésticos:
 Diversos tipos de peças de
madeira serrada e
beneficiada (tábuas
corridas, tacos, tacões e
parquetes);
12

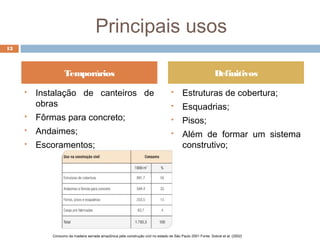

Principais usos
 Instalação de canteiros de
obras
 Fôrmas para concreto;
 Andaimes;
 Escoramentos;
 Estruturas de cobertura;
 Esquadrias;
 Pisos;
 Além de formar um sistema
construtivo;
13
Temporários Definitivos
Consumo da madeira serrada amazônica pela construção civil no estado de São Paulo 2001 Fonte: Sobral et al. (2002)

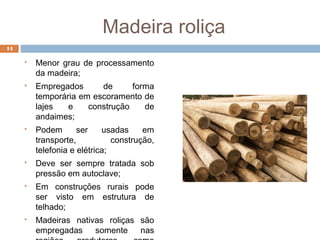

Madeira roliça
 Menor grau de processamento
da madeira;
 Empregados de forma
temporária em escoramento de
lajes e construção de
andaimes;
 Podem ser usadas em
transporte, construção,
telefonia e elétrica;
 Deve ser sempre tratada sob
pressão em autoclave;
 Em construções rurais pode
ser visto em estrutura de
telhado;
 Madeiras nativas roliças são
empregadas somente nas
14

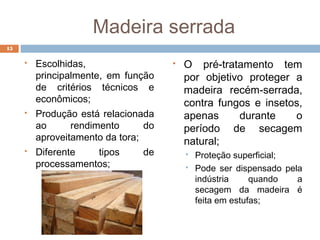

Madeira serrada
 Escolhidas,
principalmente, em função
de critérios técnicos e
econômicos;
 Produção está relacionada
ao rendimento do
aproveitamento da tora;
 Diferente tipos de
processamentos;
 O pré-tratamento tem
por objetivo proteger a
madeira recém-serrada,
contra fungos e insetos,
apenas durante o
período de secagem
natural;
 Proteção superficial;
 Pode ser dispensado pela
indústria quando a
secagem da madeira é
feita em estufas;
15

Madeira serrada
 Vigas e vigotas:
 As vigas são peças de
madeira serrada utilizadas na
construção civil. Apresentam-
se na forma retangular;
 As vigotas ou vigotes são
uma variação de vigas, de
menores dimensões;
 Tábuas e caibros:
 As tábuas dão origem a quase
todas as outras peças de madeira
serrada por redução de tamanho;
 Os caibros, ripas e sarrafos têm
múltiplas aplicações tanto na
construção civil como na
fabricação de móveis;
 Pranchas e pranchões:
 No desdobro, a tora sofre cortes
longitudinais resultando em peça
com duas faces paralelas entre si,
mas com os cantos irregulares
(mortos) e com casca;
 Diferenciam-se de aordo com a
espessura;
16
Principais
produtos

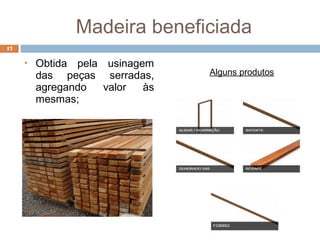

Madeira beneficiada
17
 Obtida pela usinagem
das peças serradas,
agregando valor às
mesmas;
Alguns produtos

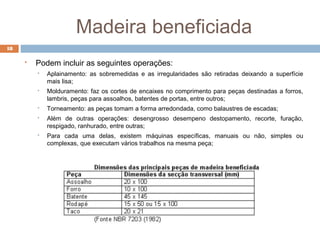

Madeira beneficiada
18
 Podem incluir as seguintes operações:
 Aplainamento: as sobremedidas e as irregularidades são retiradas deixando a superfície
mais lisa;
 Molduramento: faz os cortes de encaixes no comprimento para peças destinadas a forros,
lambris, peças para assoalhos, batentes de portas, entre outros;
 Torneamento: as peças tomam a forma arredondada, como balaustres de escadas;
 Além de outras operações: desengrosso desempeno destopamento, recorte, furação,
respigado, ranhurado, entre outras;
 Para cada uma delas, existem máquinas específicas, manuais ou não, simples ou
complexas, que executam vários trabalhos na mesma peça;

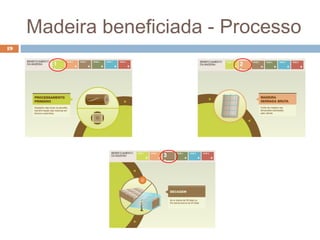

Madeira beneficiada - Processo
19

Madeira beneficiada - Processo
20

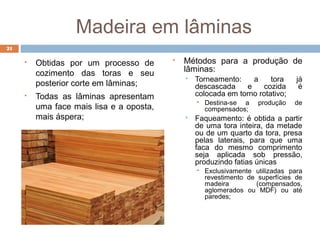

Madeira em lâminas
 Obtidas por um processo de
cozimento das toras e seu
posterior corte em lâminas;
 Todas as lâminas apresentam
uma face mais lisa e a oposta,
mais áspera;
 Métodos para a produção de
lâminas:
 Torneamento: a tora já
descascada e cozida é
colocada em torno rotativo;
 Destina-se a produção de
compensados;
 Faqueamento: é obtida a partir
de uma tora inteira, da metade
ou de um quarto da tora, presa
pelas laterais, para que uma
faca do mesmo comprimento
seja aplicada sob pressão,
produzindo fatias únicas
 Exclusivamente utilizadas para
revestimento de superfícies de
madeira (compensados,
aglomerados ou MDF) ou até
paredes;
21

Madeira laminada colada - MLC
 Pré-fabricado;
 Alta capacidade de carga e
baixo peso próprio;
 Técnica de colagem aliada à
laminação, no qual as
‘tábuas’ constituem a
madeira;
 Empregada desde o século
XIX na construção civil,
 Maior uso a partr de 1940,
com o surgimento das colas
sintéticas.
 Compatível com peças
estruturais;
 Seu uso em estruturas varia
de pequenas passarelas,
escadas e abrigos até
grandes estruturas
concebidas sob as mais
variadas formas estéticas;
 Permite vencer grandes vãos,
de até 100 m sem apoio
intermediário;
22

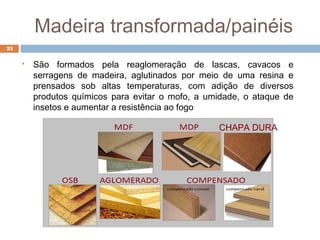

Madeira transformada/painéis
23
CHAPA DURA
 São formados pela reaglomeração de lascas, cavacos e
serragens de madeira, aglutinados por meio de uma resina e
prensados sob altas temperaturas, com adição de diversos
produtos químicos para evitar o mofo, a umidade, o ataque de
insetos e aumentar a resistência ao fogo

Painéis - Compensado
 São formados por lâminas
de madeira sobrepostas
que são coladas e
pressionadas;
 Destinadas para
aplicações temporárias e
uso permanente nas
construções;
 Fôrmas para concreto e
concreto aparente;
 Alojamento (barracão de
obras);
 Bandejas de proteção;
 Fechamento do canteiro
(tapumes);
 Mezaninos;
 Paredes secas
 Rampas de skate,
embarcações militares,
instrumentos musicais e
embalagens para
transporte e indústria de
móveis;
24

Painéis - Chapa dura ou eucatex
 As chapas duras, conhecidas também como eucatex,
são obtidas pelo processamento da madeira de
eucalipto;
 Atendem às exigências das indústrias moveleira,
automobilística, de embalagens,
brinquedos, marcenaria e instalações
comerciais;
25

26
 São produzidas com fibras de
madeira aglutinadas com
resina sintética termofixa, que
se consolidam sob
temperatura e pressão
resultando numa chapa
maciça;
 A matéria-prima é o Pinus;
 Apropriados para trabalhos de
usinagem, acabamento,
revestimento e,
principalmente, movelaria;
 Atualmente, na construção
civil, é usado para fôrma de
pilares para o acabamento
aparente;
Painéis – MDF

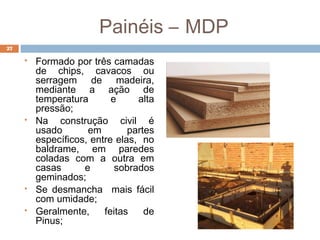

Painéis – MDP
 Formado por três camadas
de chips, cavacos ou
serragem de madeira,
mediante a ação de
temperatura e alta
pressão;
 Na construção civil é
usado em partes
específicos, entre elas, no
baldrame, em paredes
coladas com a outra em
casas e sobrados
geminados;
 Se desmancha mais fácil
com umidade;
 Geralmente, feitas de
Pinus;
27

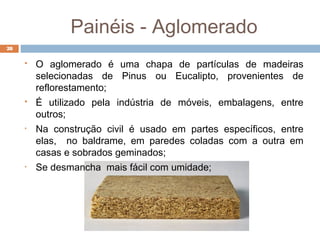

Painéis - Aglomerado
28
 O aglomerado é uma chapa de partículas de madeiras
selecionadas de Pinus ou Eucalipto, provenientes de
reflorestamento;
 É utilizado pela indústria de móveis, embalagens, entre
outros;
• Na construção civil é usado em partes específicos, entre
elas, no baldrame, em paredes coladas com a outra em
casas e sobrados geminados;
• Se desmancha mais fácil com umidade;

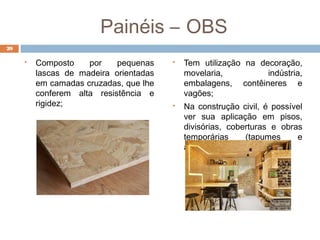

Painéis – OBS
 Composto por pequenas
lascas de madeira orientadas
em camadas cruzadas, que lhe
conferem alta resistência e
rigidez;
 Tem utilização na decoração,
movelaria, indústria,
embalagens, contêineres e
vagões;
 Na construção civil, é possível
ver sua aplicação em pisos,
divisórias, coberturas e obras
temporárias (tapumes e
alojamentos);
29

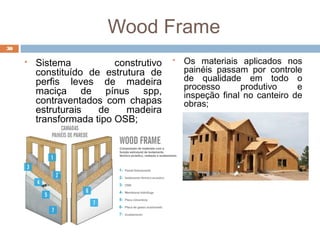

Wood Frame
 Sistema construtivo
constituído de estrutura de
perfis leves de madeira
maciça de pínus spp,
contraventados com chapas
estruturais de madeira
transformada tipo OSB;
 Os materiais aplicados nos
painéis passam por controle
de qualidade em todo o
processo produtivo e
inspeção final no canteiro de
obras;
30

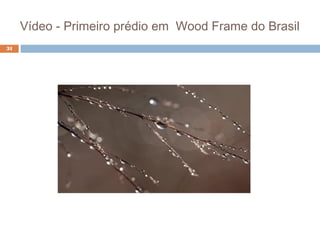

Vídeo - Primeiro prédio em Wood Frame do Brasil
31

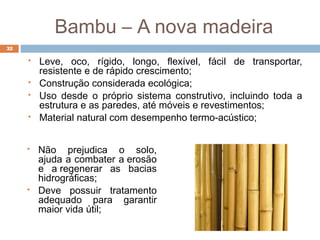

Bambu – A nova madeira
 Não prejudica o solo,
ajuda a combater a erosão
e a regenerar as bacias
hidrográficas;
 Deve possuir tratamento
adequado para garantir
maior vida útil;
 Leve, oco, rígido, longo, flexível, fácil de transportar,
resistente e de rápido crescimento;
 Construção considerada ecológica;
 Uso desde o próprio sistema construtivo, incluindo toda a
estrutura e as paredes, até móveis e revestimentos;
 Material natural com desempenho termo-acústico;
32

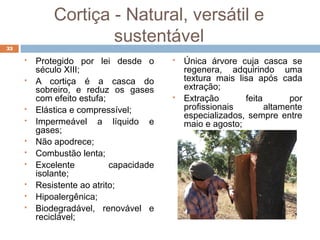

Cortiça - Natural, versátil e
sustentável
 Protegido por lei desde o
século XIII;
 A cortiça é a casca do
sobreiro, e reduz os gases
com efeito estufa;
 Elástica e compressível;
 Impermeável a líquido e
gases;
 Não apodrece;
 Combustão lenta;
 Excelente capacidade
isolante;
 Resistente ao atrito;
 Hipoalergênica;
 Biodegradável, renovável e
reciclável;
 Única árvore cuja casca se
regenera, adquirindo uma
textura mais lisa após cada
extração;
 Extração feita por
profissionais altamente
especializados, sempre entre
maio e agosto;
33

Cortiça - Natural, versátil e
sustentável34
 As duas primeiras extrações, resultam em matéria-
prima para isolamento, pavimentos e produtos para
áreas tão diversas como a construção, a moda,
o de sig n, a saúde, a produção de energia ou a
indústria aeroespacial;
 Utilizada como pisos, revestimento interno ou externo
e até mesmo para a confecção de móveis;Produção anual de cortiça por país
Fonte:www.amorim.com/a-cortica/o-que-e/

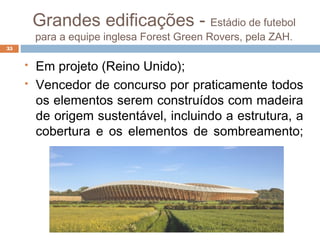

Grandes edificações - Estádio de futebol
para a equipe inglesa Forest Green Rovers, pela ZAH.
35
 Em projeto (Reino Unido);
 Vencedor de concurso por praticamente todos
os elementos serem construídos com madeira
de origem sustentável, incluindo a estrutura, a
cobertura e os elementos de sombreamento;

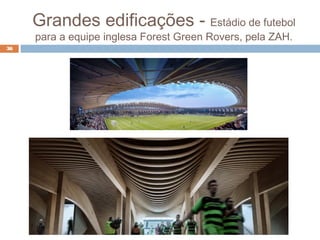

Grandes edificações - Estádio de futebol
para a equipe inglesa Forest Green Rovers, pela ZAH.
36

Grandes edificações - Shopping
Iguatemi Fortaleza
 Início em 13 de janeiro de 2014,
entregue em de agosto de 2014;
 A praça de alimentação do
Shopping Iguatemi de Fortaleza foi
projetada pra ser uma grande
pérgola de madeira;
 No total foram utilizadas 1.200 m³
de madeira laminada colada reta e
curva com vãos livres de até 48m;
 Dimensionamento das peças de
acodo com o tamanho dos
containeres para transporte
marítimo (máximo 12m);
 No total foram utilizados 40
containeres trazendo as vigas,
pilares e conexões metálicas de
aço galvanizado, partindo do porto
de Gênova;
37

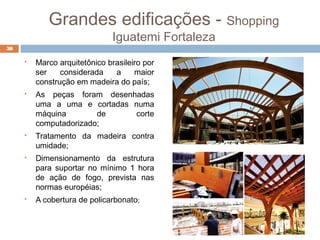

Grandes edificações - Shopping
Iguatemi Fortaleza
 Marco arquitetônico brasileiro por
ser considerada a maior
construção em madeira do país;
 As peças foram desenhadas
uma a uma e cortadas numa
máquina de corte
computadorizado;
 Tratamento da madeira contra
umidade;
 Dimensionamento da estrutura
para suportar no mínimo 1 hora
de ação de fogo, prevista nas
normas européias;
 A cobertura de policarbonato;
38

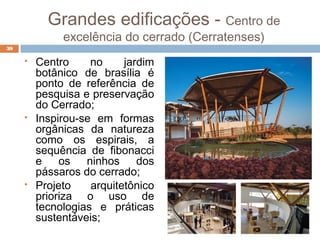

Grandes edificações - Centro de
excelência do cerrado (Cerratenses)
 Centro no jardim
botânico de brasília é
ponto de referência de
pesquisa e preservação
do Cerrado;
 Inspirou-se em formas
orgânicas da natureza
como os espirais, a
sequência de fibonacci
e os ninhos dos
pássaros do cerrado;
 Projeto arquitetônico
prioriza o uso de
tecnologias e práticas
sustentáveis;
39

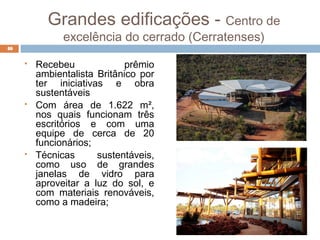

Grandes edificações - Centro de
excelência do cerrado (Cerratenses)
 Recebeu prêmio
ambientalista Britânico por
ter iniciativas e obra
sustentáveis
 Com área de 1.622 m²,
nos quais funcionam três
escritórios e com uma
equipe de cerca de 20
funcionários;
 Técnicas sustentáveis,
como uso de grandes
janelas de vidro para
aproveitar a luz do sol, e
com materiais renováveis,
como a madeira;
40

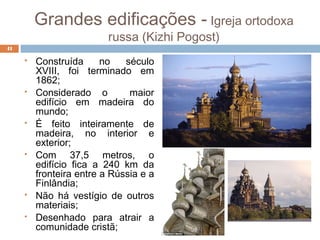

Grandes edificações - Igreja ortodoxa
russa (Kizhi Pogost)
 Construída no século
XVIII, foi terminado em
1862;
 Considerado o maior
edifício em madeira do
mundo;
 É feito inteiramente de
madeira, no interior e
exterior;
 Com 37,5 metros, o
edifício fica a 240 km da
fronteira entre a Rússia e a
Finlândia;
 Não há vestígio de outros
materiais;
 Desenhado para atrair a
comunidade cristã;
41

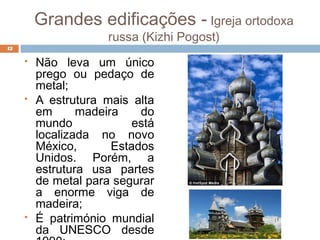

Grandes edificações - Igreja ortodoxa
russa (Kizhi Pogost)
 Não leva um único
prego ou pedaço de
metal;
 A estrutura mais alta
em madeira do
mundo está
localizada no novo
México, Estados
Unidos. Porém, a
estrutura usa partes
de metal para segurar
a enorme viga de
madeira;
 É património mundial
da UNESCO desde
42

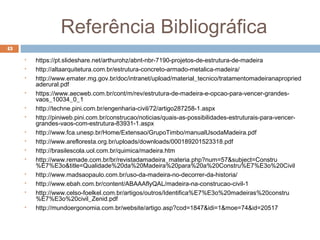

Referência Bibliográfica
 https://pt.slideshare.net/arthurohz/abnt-nbr-7190-projetos-de-estrutura-de-madeira
 http://altaarquitetura.com.br/estrutura-concreto-armado-metalica-madeira/
 http://www.emater.mg.gov.br/doc/intranet/upload/material_tecnico/tratamentomadeiranapropried
aderural.pdf
 https://www.aecweb.com.br/cont/m/rev/estrutura-de-madeira-e-opcao-para-vencer-grandes-
vaos_10034_0_1
 http://techne.pini.com.br/engenharia-civil/72/artigo287258-1.aspx
 http://piniweb.pini.com.br/construcao/noticias/quais-as-possibilidades-estruturais-para-vencer-
grandes-vaos-com-estrutura-83931-1.aspx
 http://www.fca.unesp.br/Home/Extensao/GrupoTimbo/manualUsodaMadeira.pdf
 http://www.arefloresta.org.br/uploads/downloads/000189201523318.pdf
 http://brasilescola.uol.com.br/quimica/madeira.htm
 http://www.remade.com.br/br/revistadamadeira_materia.php?num=57&subject=Constru
%E7%E3o&title=Qualidade%20da%20Madeira%20para%20a%20Constru%E7%E3o%20Civil
 http://www.madsaopaulo.com.br/uso-da-madeira-no-decorrer-da-historia/
 http://www.ebah.com.br/content/ABAAAflyQAL/madeira-na-construcao-civil-1
 http://www.celso-foelkel.com.br/artigos/outros/Identifica%E7%E3o%20madeiras%20constru
%E7%E3o%20civil_Zenid.pdf
 http://mundoergonomia.com.br/website/artigo.asp?cod=1847&idi=1&moe=74&id=20517
43

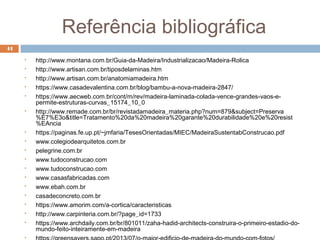

Referência bibliográfica
44
 http://www.montana.com.br/Guia-da-Madeira/Industrializacao/Madeira-Rolica
 http://www.artisan.com.br/tiposdelaminas.htm
 http://www.artisan.com.br/anatomiamadeira.htm
 https://www.casadevalentina.com.br/blog/bambu-a-nova-madeira-2847/
 https://www.aecweb.com.br/cont/m/rev/madeira-laminada-colada-vence-grandes-vaos-e-
permite-estruturas-curvas_15174_10_0
 http://www.remade.com.br/br/revistadamadeira_materia.php?num=879&subject=Preserva
%E7%E3o&title=Tratamento%20da%20madeira%20garante%20durabilidade%20e%20resist
%EAncia
 https://paginas.fe.up.pt/~jmfaria/TesesOrientadas/MIEC/MadeiraSustentabConstrucao.pdf
 www.colegiodearquitetos.com.br
 pelegrine.com.br
 www.tudoconstrucao.com
 www.tudoconstrucao.com
 www.casasfabricadas.com
 www.ebah.com.br
 casadeconcreto.com.br
 https://www.amorim.com/a-cortica/caracteristicas
 http://www.carpinteria.com.br/?page_id=1733
 https://www.archdaily.com.br/br/801011/zaha-hadid-architects-construira-o-primeiro-estadio-do-
mundo-feito-inteiramente-em-madeira


Madeira

Mais conteúdo relacionado

Mais procurados

Semelhante a Madeira

Madeira
