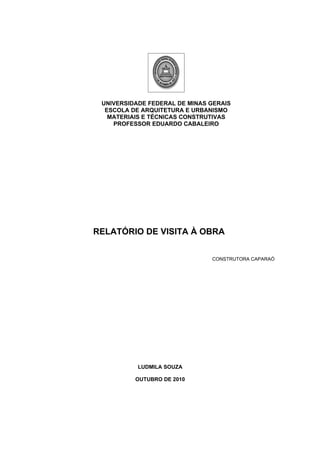

1. UNIVERSIDADE FEDERAL DE MINAS GERAIS
ESCOLA DE ARQUITETURA E URBANISMO
MATERIAIS E TÉCNICAS CONSTRUTIVAS
PROFESSOR EDUARDO CABALEIRO
RELATÓRIO DE VISITA À OBRA
CONSTRUTORA CAPARAÓ
LUDMILA SOUZA
OUTUBRO DE 2010

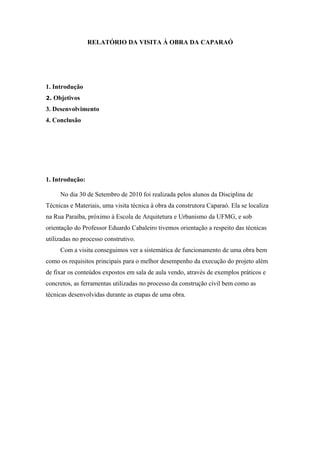

2. RELATÓRIO DA VISITA À OBRA DA CAPARAÓ
1. Introdução
2. Objetivos
3. Desenvolvimento
4. Conclusão
1. Introdução:
No dia 30 de Setembro de 2010 foi realizada pelos alunos da Disciplina de
Técnicas e Materiais, uma visita técnica à obra da construtora Caparaó. Ela se localiza
na Rua Paraíba, próximo à Escola de Arquitetura e Urbanismo da UFMG, e sob
orientação do Professor Eduardo Cabaleiro tivemos orientação a respeito das técnicas
utilizadas no processo construtivo.
Com a visita conseguimos ver a sistemática de funcionamento de uma obra bem
como os requisitos principais para o melhor desempenho da execução do projeto além
de fixar os conteúdos expostos em sala de aula vendo, através de exemplos práticos e
concretos, as ferramentas utilizadas no processo da construção civil bem como as
técnicas desenvolvidas durante as etapas de uma obra.

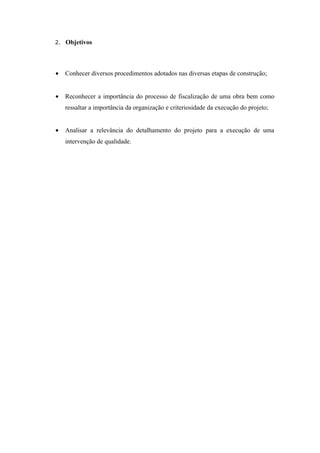

3. 2. Objetivos
• Conhecer diversos procedimentos adotados nas diversas etapas de construção;
• Reconhecer a importância do processo de fiscalização de uma obra bem como
ressaltar a importância da organização e criteriosidade da execução do projeto;
• Analisar a relevância do detalhamento do projeto para a execução de uma
intervenção de qualidade.

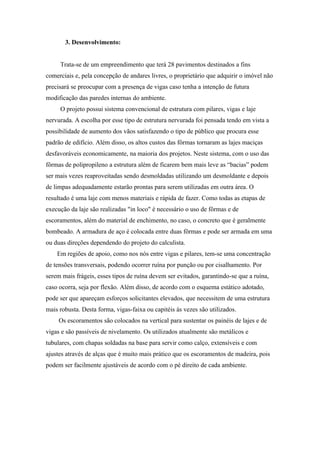

4. 3. Desenvolvimento:
Trata-se de um empreendimento que terá 28 pavimentos destinados a fins
comerciais e, pela concepção de andares livres, o proprietário que adquirir o imóvel não
precisará se preocupar com a presença de vigas caso tenha a intenção de futura
modificação das paredes internas do ambiente.
O projeto possui sistema convencional de estrutura com pilares, vigas e laje
nervurada. A escolha por esse tipo de estrutura nervurada foi pensada tendo em vista a
possibilidade de aumento dos vãos satisfazendo o tipo de público que procura esse
padrão de edifício. Além disso, os altos custos das fôrmas tornaram as lajes maciças
desfavoráveis economicamente, na maioria dos projetos. Neste sistema, com o uso das
fôrmas de polipropileno a estrutura além de ficarem bem mais leve as “bacias” podem
ser mais vezes reaproveitadas sendo desmoldadas utilizando um desmoldante e depois
de limpas adequadamente estarão prontas para serem utilizadas em outra área. O
resultado é uma laje com menos materiais e rápida de fazer. Como todas as etapas de
execução da laje são realizadas "in loco" é necessário o uso de fôrmas e de
escoramentos, além do material de enchimento, no caso, o concreto que é geralmente
bombeado. A armadura de aço é colocada entre duas fôrmas e pode ser armada em uma
ou duas direções dependendo do projeto do calculista.
Em regiões de apoio, como nos nós entre vigas e pilares, tem-se uma concentração
de tensões transversais, podendo ocorrer ruína por punção ou por cisalhamento. Por
serem mais frágeis, esses tipos de ruína devem ser evitados, garantindo-se que a ruína,
caso ocorra, seja por flexão. Além disso, de acordo com o esquema estático adotado,
pode ser que apareçam esforços solicitantes elevados, que necessitem de uma estrutura
mais robusta. Desta forma, vigas-faixa ou capitéis às vezes são utilizados.
Os escoramentos são colocados na vertical para sustentar os painéis de lajes e de
vigas e são passíveis de nivelamento. Os utilizados atualmente são metálicos e
tubulares, com chapas soldadas na base para servir como calço, extensíveis e com
ajustes através de alças que é muito mais prático que os escoramentos de madeira, pois
podem ser facilmente ajustáveis de acordo com o pé direito de cada ambiente.

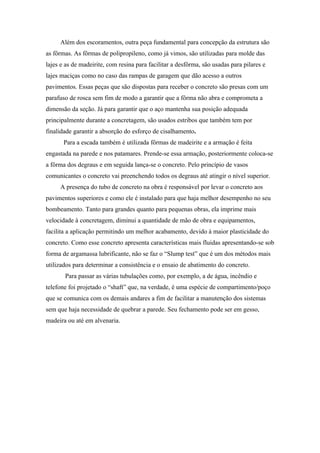

5. Além dos escoramentos, outra peça fundamental para concepção da estrutura são
as fôrmas. As fôrmas de polipropileno, como já vimos, são utilizadas para molde das
lajes e as de madeirite, com resina para facilitar a desfôrma, são usadas para pilares e
lajes maciças como no caso das rampas de garagem que dão acesso a outros
pavimentos. Essas peças que são dispostas para receber o concreto são presas com um
parafuso de rosca sem fim de modo a garantir que a fôrma não abra e comprometa a
dimensão da seção. Já para garantir que o aço mantenha sua posição adequada
principalmente durante a concretagem, são usados estribos que também tem por
finalidade garantir a absorção do esforço de cisalhamento.
Para a escada também é utilizada fôrmas de madeirite e a armação é feita
engastada na parede e nos patamares. Prende-se essa armação, posteriormente coloca-se
a fôrma dos degraus e em seguida lança-se o concreto. Pelo princípio de vasos
comunicantes o concreto vai preenchendo todos os degraus até atingir o nível superior.
A presença do tubo de concreto na obra é responsável por levar o concreto aos
pavimentos superiores e como ele é instalado para que haja melhor desempenho no seu
bombeamento. Tanto para grandes quanto para pequenas obras, ela imprime mais
velocidade à concretagem, diminui a quantidade de mão de obra e equipamentos,
facilita a aplicação permitindo um melhor acabamento, devido à maior plasticidade do
concreto. Como esse concreto apresenta características mais fluidas apresentando-se sob
forma de argamassa lubrificante, não se faz o “Slump test” que é um dos métodos mais
utilizados para determinar a consistência e o ensaio de abatimento do concreto.
Para passar as várias tubulações como, por exemplo, a de água, incêndio e
telefone foi projetado o “shaft” que, na verdade, é uma espécie de compartimento/poço
que se comunica com os demais andares a fim de facilitar a manutenção dos sistemas
sem que haja necessidade de quebrar a parede. Seu fechamento pode ser em gesso,
madeira ou até em alvenaria.

6. 4. Conclusão
Com a visita técnica vimos em detalhes as etapas e os processos de execução do projeto
e também as técnicas utilizadas para conceber uma estrutura. Desta forma, conseguimos
entender a importância do papel do arquiteto ao designar a função de determinados
espaços na fase elaboração do projeto, já que essa escolha irá atuar diretamente na
execução da obra e no desempenho dos materiais empregados no processo construtivo.
