1. ALVENARIA
Engenharia Civil
4º Semestre
ADERCIO GOMES PAUROSI JUNIOR
FERNANDO COLMAN AZEVEDO

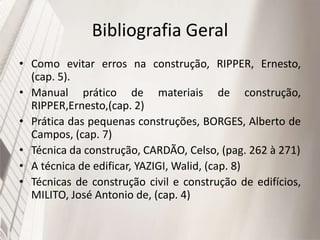

2. Bibliografia Geral
• Como evitar erros na construção, RIPPER, Ernesto,
(cap. 5).
• Manual prático de materiais de construção,
RIPPER,Ernesto,(cap. 2)
• Prática das pequenas construções, BORGES, Alberto de
Campos, (cap. 7)
• Técnica da construção, CARDÃO, Celso, (pag. 262 à 271)
• A técnica de edificar, YAZIGI, Walid, (cap. 8)
• Técnicas de construção civil e construção de edifícios,
MILITO, José Antonio de, (cap. 4)

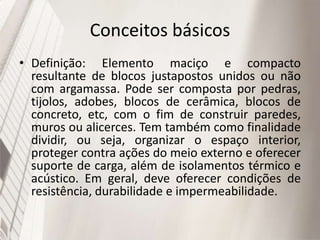

3. Conceitos básicos
• Definição: Elemento maciço e compacto
resultante de blocos justapostos unidos ou não
com argamassa. Pode ser composta por pedras,
tijolos, adobes, blocos de cerâmica, blocos de
concreto, etc, com o fim de construir paredes,
muros ou alicerces. Tem também como finalidade
dividir, ou seja, organizar o espaço interior,
proteger contra ações do meio externo e oferecer
suporte de carga, além de isolamentos térmico e
acústico. Em geral, deve oferecer condições de
resistência, durabilidade e impermeabilidade.

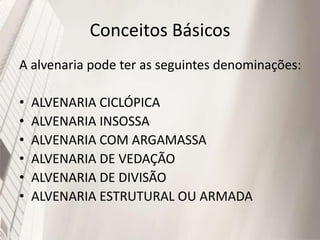

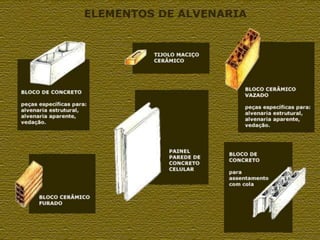

5. Conceitos Básicos
A alvenaria pode ter as seguintes denominações:
• ALVENARIA CICLÓPICA
• ALVENARIA INSOSSA
• ALVENARIA COM ARGAMASSA
• ALVENARIA DE VEDAÇÃO
• ALVENARIA DE DIVISÃO
• ALVENARIA ESTRUTURAL OU ARMADA

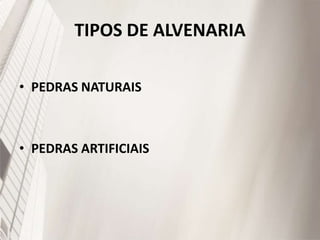

6. TIPOS DE ALVENARIA
• PEDRAS NATURAIS
• PEDRAS ARTIFICIAIS

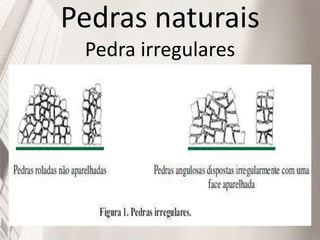

7. Pedras naturais
Pedra irregulares

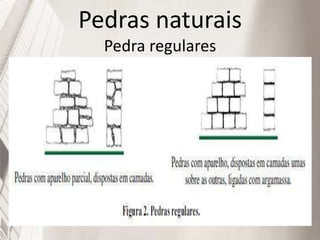

8. Pedras naturais
Pedra regulares

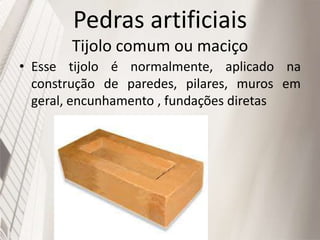

9. Pedras artificiais
Tijolo comum ou maciço
• Esse tijolo é normalmente, aplicado na
construção de paredes, pilares, muros em
geral, encunhamento , fundações diretas

10. Vantagens
• Regularidade de formas e dimensões.
• Arestas vivas e cantos resistentes
• Massa homogênea (sem fendas, trincas,
cavidades ou impurezas)
• Cozimento uniforme(Produz som metálico
quando percutido com martelo)
• Resistência a compressão dentro das normas da
NBR.
• Absorção de água de 18% a 20 %

11. Devem seguir alguns requisitos:
• Facilidade de manuseio (monomanual) pelo
pedreiro através de um formato adequado e
peso reduzido.
• Ter alturas que, na operação de secagem, não
provoquem retração excessiva da argila,
provocando fissuras e deformações do tijolo
• O peso deve variar entre 2 a 3 kg
• Deve ser cortados conforme o tamanho
necessário para amarração da alvenaria

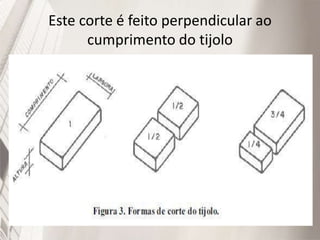

12. Este corte é feito perpendicular ao
cumprimento do tijolo

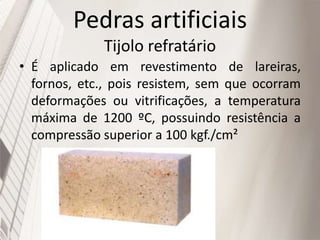

13. Pedras artificiais
Tijolo refratário
• É aplicado em revestimento de lareiras,
fornos, etc., pois resistem, sem que ocorram
deformações ou vitrificações, a temperatura
máxima de 1200 ºC, possuindo resistência a
compressão superior a 100 kgf./cm²

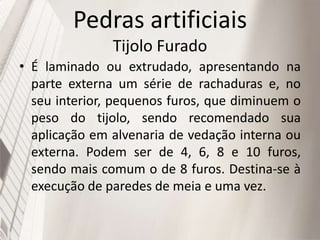

14. Pedras artificiais
Tijolo Furado
• É laminado ou extrudado, apresentando na
parte externa um série de rachaduras e, no
seu interior, pequenos furos, que diminuem o
peso do tijolo, sendo recomendado sua
aplicação em alvenaria de vedação interna ou
externa. Podem ser de 4, 6, 8 e 10 furos,
sendo mais comum o de 8 furos. Destina-se à
execução de paredes de meia e uma vez.

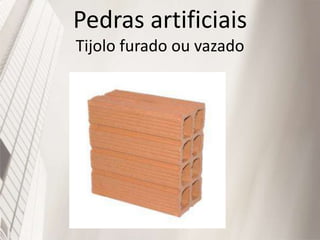

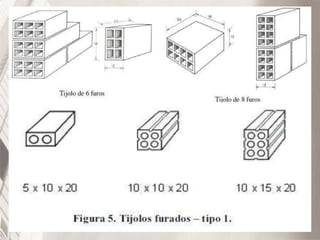

15. Pedras artificiais
Tijolo furado ou vazado

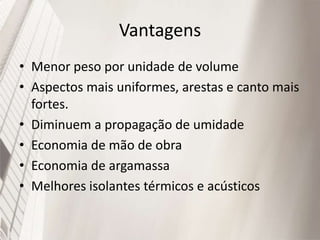

16. Vantagens
• Menor peso por unidade de volume
• Aspectos mais uniformes, arestas e canto mais
fortes.
• Diminuem a propagação de umidade
• Economia de mão de obra
• Economia de argamassa
• Melhores isolantes térmicos e acústicos

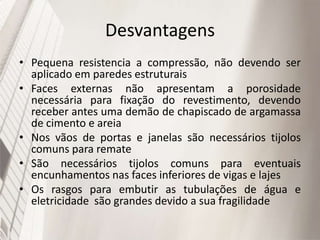

18. Desvantagens
• Pequena resistencia a compressão, não devendo ser
aplicado em paredes estruturais
• Faces externas não apresentam a porosidade
necessária para fixação do revestimento, devendo
receber antes uma demão de chapiscado de argamassa
de cimento e areia
• Nos vãos de portas e janelas são necessários tijolos
comuns para remate
• São necessários tijolos comuns para eventuais
encunhamentos nas faces inferiores de vigas e lajes
• Os rasgos para embutir as tubulações de água e
eletricidade são grandes devido a sua fragilidade

19. Pedras artificiais
Blocos de concreto
• São blocos vazados, no sentido da altura, com
resistência a compressão superiores a dos
blocos cerâmicos, são utilizados para alvenaria
de vedação ou em sistema de construção de
alvenaria armada(estrutural). São produzidos
com agregados inertes e cimento portland,
com ou sem aditivos, moldados em prensas
vibradoras. Podem ser empregados com ou
sem revestimentos, podendo aplicar a pintura
diretamente sobre o bloco.

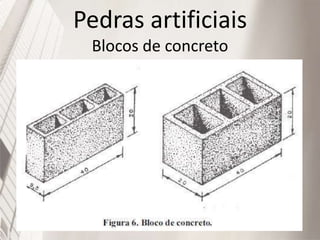

20. Pedras artificiais
Blocos de concreto

21. Vantagens
• Apresentam carga de ruptura a compressão
superior a 80 kgf./cm²
• Demandam menor tempo de assentamento e
revestimento, economizando mão de obra
• Consomem menos quantidade de argamassa de
assentamento
• Apresentam melhor acabamento e são mais
uniformes.
• Os blocos pesam apenas 62,5% do que pesa a
alvenaria comum.

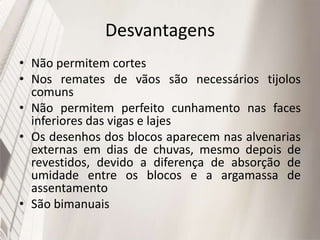

22. Desvantagens
• Não permitem cortes
• Nos remates de vãos são necessários tijolos
comuns
• Não permitem perfeito cunhamento nas faces
inferiores das vigas e lajes
• Os desenhos dos blocos aparecem nas alvenarias
externas em dias de chuvas, mesmo depois de
revestidos, devido a diferença de absorção de
umidade entre os blocos e a argamassa de
assentamento
• São bimanuais

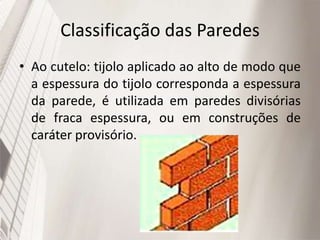

23. Classificação das Paredes
• Ao cutelo: tijolo aplicado ao alto de modo que
a espessura do tijolo corresponda a espessura
da parede, é utilizada em paredes divisórias
de fraca espessura, ou em construções de
caráter provisório.

24. Classificação das paredes
• Meia vez: tijolos assentados segundo a largura
e o comprimento, de modo que a largura
corresponda a espessura da parede.São
utilizados para vedações, divisões internas e
servem como suporte para carga quando o
comprimento da parede for menos que 4
metros.

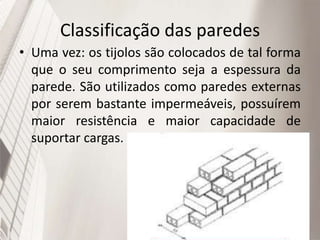

25. Classificação das paredes
• Uma vez: os tijolos são colocados de tal forma
que o seu comprimento seja a espessura da
parede. São utilizados como paredes externas
por serem bastante impermeáveis, possuírem
maior resistência e maior capacidade de
suportar cargas.

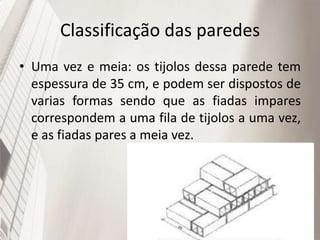

26. Classificação das paredes
• Uma vez e meia: os tijolos dessa parede tem
espessura de 35 cm, e podem ser dispostos de
varias formas sendo que as fiadas impares
correspondem a uma fila de tijolos a uma vez,
e as fiadas pares a meia vez.

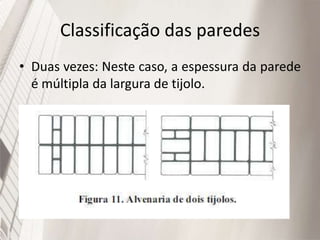

27. Classificação das paredes
• Duas vezes: Neste caso, a espessura da parede
é múltipla da largura de tijolo.

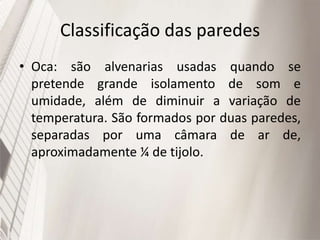

28. Classificação das paredes
• Oca: são alvenarias usadas quando se
pretende grande isolamento de som e
umidade, além de diminuir a variação de
temperatura. São formados por duas paredes,
separadas por uma câmara de ar de,
aproximadamente ¼ de tijolo.

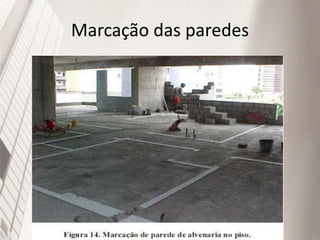

29. Marcação das paredes

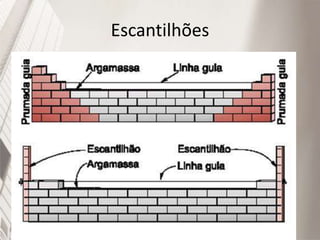

30. Escantilhões

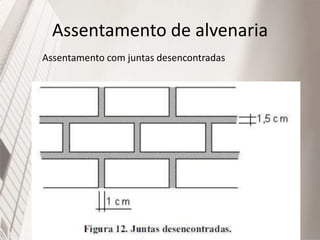

31. Assentamento de alvenaria
Assentamento com juntas desencontradas

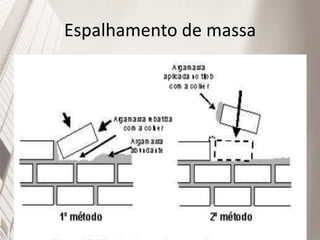

32. Espalhamento de massa

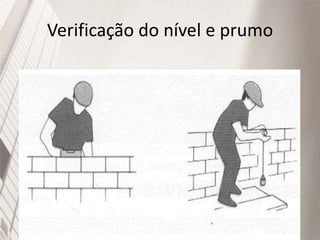

33. Verificação do nível e prumo

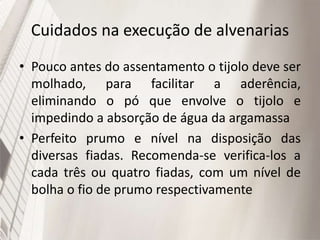

34. Cuidados na execução de alvenarias
• Pouco antes do assentamento o tijolo deve ser
molhado, para facilitar a aderência,
eliminando o pó que envolve o tijolo e
impedindo a absorção de água da argamassa
• Perfeito prumo e nível na disposição das
diversas fiadas. Recomenda-se verifica-los a
cada três ou quatro fiadas, com um nível de
bolha o fio de prumo respectivamente

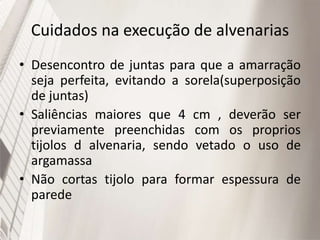

35. Cuidados na execução de alvenarias
• Desencontro de juntas para que a amarração
seja perfeita, evitando a sorela(superposição
de juntas)
• Saliências maiores que 4 cm , deverão ser
previamente preenchidas com os proprios
tijolos d alvenaria, sendo vetado o uso de
argamassa
• Não cortas tijolo para formar espessura de
parede

36. Cuidados na execução de alvenarias
• Atingindo-se a altura de 1,5 m, prever a
utilização de andaimes
• Não construir paredes inferiores a ¼ de tijolo
• Vãos situados diretamente sobre o solo
levarão vergas, se tratando de portas, e vergas
e contravergas, em vãos de janelas

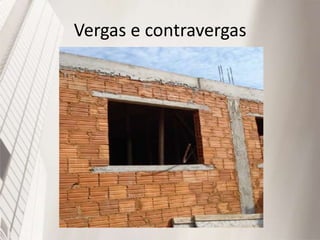

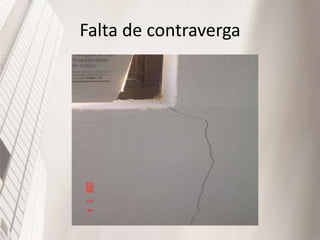

37. Vergas e contravergas

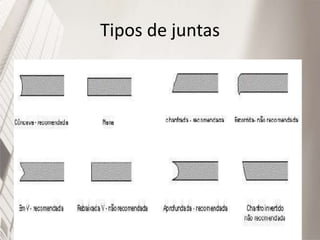

38. Tipos de juntas

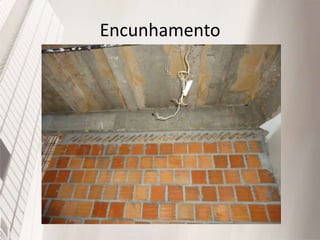

39. Encunhamento

40. Encunhamento

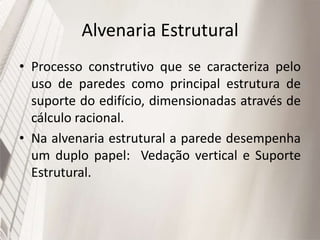

41. Alvenaria Estrutural
• Processo construtivo que se caracteriza pelo
uso de paredes como principal estrutura de
suporte do edifício, dimensionadas através de
cálculo racional.
• Na alvenaria estrutural a parede desempenha
um duplo papel: Vedação vertical e Suporte
Estrutural.

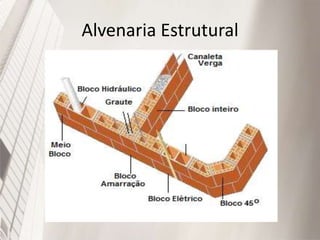

42. Alvenaria Estrutural

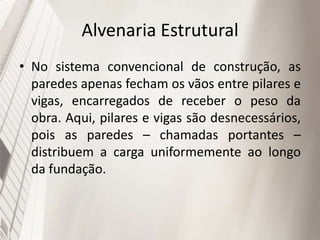

43. Alvenaria Estrutural
• No sistema convencional de construção, as
paredes apenas fecham os vãos entre pilares e
vigas, encarregados de receber o peso da
obra. Aqui, pilares e vigas são desnecessários,
pois as paredes – chamadas portantes –
distribuem a carga uniformemente ao longo
da fundação.

44. Alvenaria Estrutural
• Na alvenaria estrutural elimina-se a estrutura
convencional, o que conduz a importante
simplificação do processo construtivo, reduzindo
etapas e mão-de-obra, com conseqüente redução
do tempo de execução e dos custos.
• A utilização desse sistema permite diminuição
significativa no custo total da obra. Bem utilizado,
o sistema pode baratear a construção em média
de 30%, em relação ao sistema convencional.

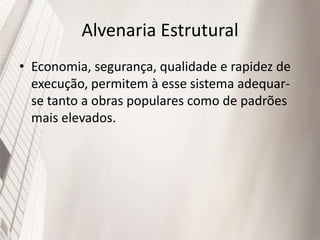

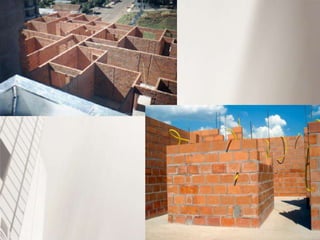

46. Alvenaria Estrutural
• Economia, segurança, qualidade e rapidez de
execução, permitem à esse sistema adequar-
se tanto a obras populares como de padrões
mais elevados.

47. Alvenaria Estrutural
Existem diferentes métodos de alvenaria
estrutural.
• Alvenaria não armada: Alvenaria simples
(componentes + argamassa)
• Alvenaria armada: Alvenaria reforçada por
uma armadura passiva de fios, barras ou telas
de aço, dimensionadas racionalmente para
resistir a esforços atuantes

48. Alvenaria Estrutural
• Alvenaria parcialmente armada: alvenaria que
incorpora uma armadura mínima em sua
seção, por motivos construtivos (evitar
fissuras por movimentações internas, evitar
ruptura frágil, etc.) e que não é considerada
no dimensionamento.
• Alvenaria protendida: Alvenaria reforçada por
uma armadura ativa (pré-tensionada) que
submete a alvenaria à tensões de compressão.

49. Alvenaria Estrutural

50. Alvenaria Estrutural

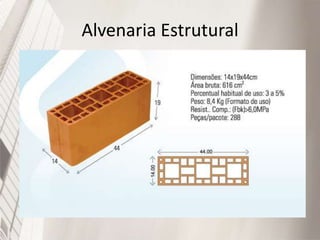

51. Alvenaria Estrutural

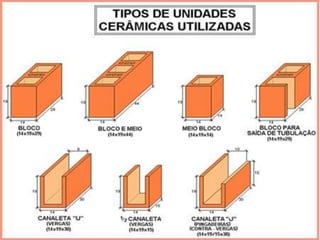

52. Alvenaria Estrutural

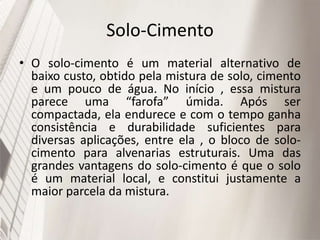

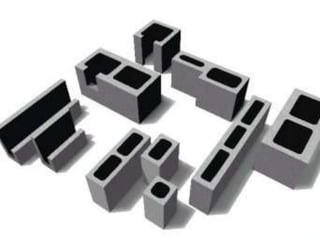

54. Solo-Cimento
• O solo-cimento é um material alternativo de
baixo custo, obtido pela mistura de solo, cimento
e um pouco de água. No início , essa mistura
parece uma “farofa” úmida. Após ser
compactada, ela endurece e com o tempo ganha
consistência e durabilidade suficientes para
diversas aplicações, entre ela , o bloco de solo-
cimento para alvenarias estruturais. Uma das
grandes vantagens do solo-cimento é que o solo
é um material local, e constitui justamente a
maior parcela da mistura.

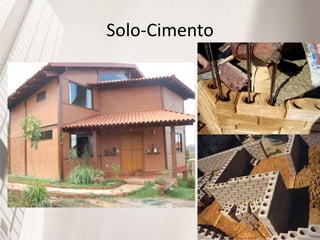

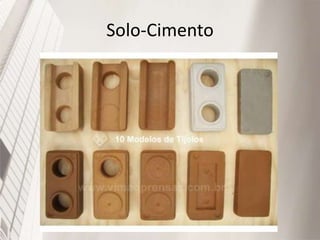

55. Solo-Cimento

56. Solo-Cimento

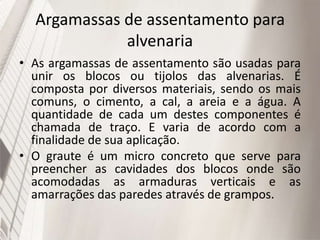

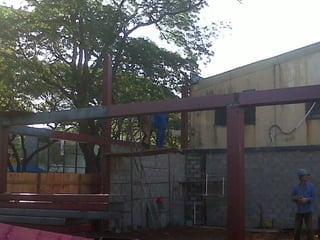

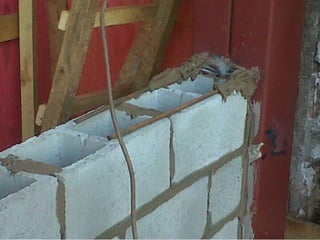

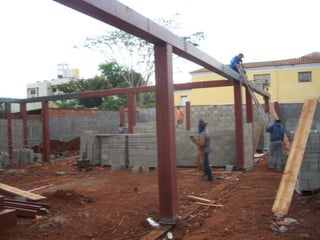

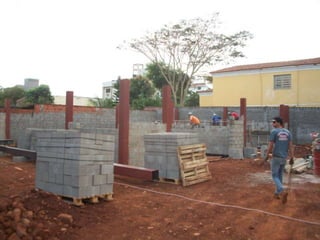

63. Argamassas de assentamento para
alvenaria
• As argamassas de assentamento são usadas para
unir os blocos ou tijolos das alvenarias. É
composta por diversos materiais, sendo os mais
comuns, o cimento, a cal, a areia e a água. A
quantidade de cada um destes componentes é
chamada de traço. E varia de acordo com a
finalidade de sua aplicação.
• O graute é um micro concreto que serve para
preencher as cavidades dos blocos onde são
acomodadas as armaduras verticais e as
amarrações das paredes através de grampos.

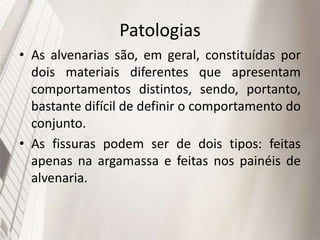

64. Patologias
• As alvenarias são, em geral, constituídas por
dois materiais diferentes que apresentam
comportamentos distintos, sendo, portanto,
bastante difícil de definir o comportamento do
conjunto.
• As fissuras podem ser de dois tipos: feitas
apenas na argamassa e feitas nos painéis de
alvenaria.

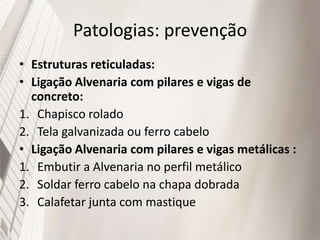

65. Patologias: prevenção
• Estruturas reticuladas:
• Ligação Alvenaria com pilares e vigas de
concreto:
1. Chapisco rolado
2. Tela galvanizada ou ferro cabelo
• Ligação Alvenaria com pilares e vigas metálicas :
1. Embutir a Alvenaria no perfil metálico
2. Soldar ferro cabelo na chapa dobrada
3. Calafetar junta com mastique

66. Encontro pilar de concreto - alvenaria

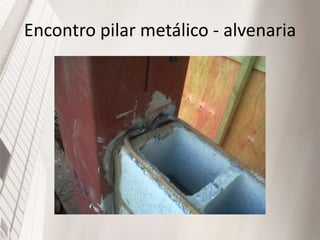

67. Encontro pilar metálico - alvenaria

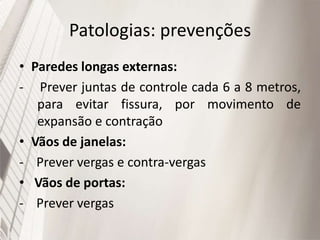

68. Patologias: prevenções
• Paredes longas externas:
- Prever juntas de controle cada 6 a 8 metros,
para evitar fissura, por movimento de
expansão e contração
• Vãos de janelas:
- Prever vergas e contra-vergas
• Vãos de portas:
- Prever vergas

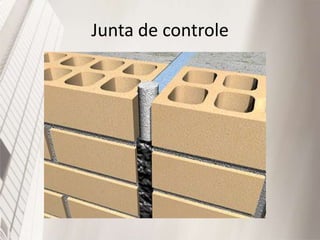

69. Junta de controle

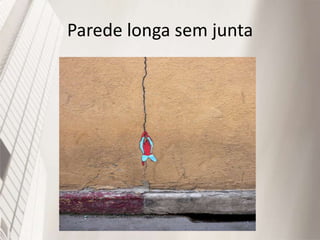

70. Parede longa sem junta

71. Falta de contraverga

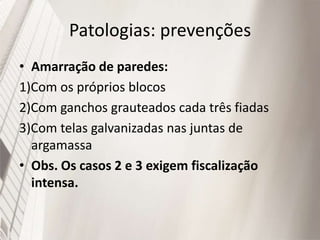

72. Patologias: prevenções
• Amarração de paredes:
1)Com os próprios blocos
2)Com ganchos grauteados cada três fiadas
3)Com telas galvanizadas nas juntas de
argamassa
• Obs. Os casos 2 e 3 exigem fiscalização
intensa.

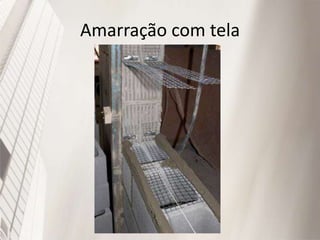

73. Amarração com tela

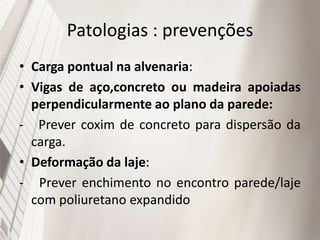

74. Patologias : prevenções
• Carga pontual na alvenaria:
• Vigas de aço,concreto ou madeira apoiadas
perpendicularmente ao plano da parede:
- Prever coxim de concreto para dispersão da
carga.
• Deformação da laje:
- Prever enchimento no encontro parede/laje
com poliuretano expandido

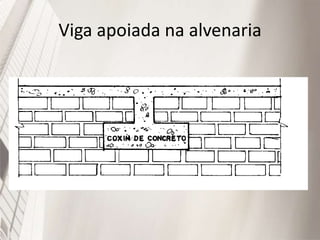

75. Viga apoiada na alvenaria

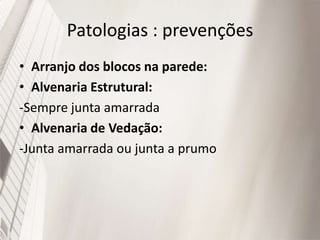

76. Patologias : prevenções
• Arranjo dos blocos na parede:
• Alvenaria Estrutural:
-Sempre junta amarrada
• Alvenaria de Vedação:
-Junta amarrada ou junta a prumo

77. Patologias : prevenções
• Encontro Alvenaria Estrutural / Laje
- Laje se apoia numa fiada de bloco canaleta
grauteada.
• Encontro Alvenaria Estrutural / Laje de
Cobertura
1) Laje se apoia em papel betuminado colocado
sobre a canaleta grauteada.
2) Criar junta de dilatação no painel de laje
maciça.

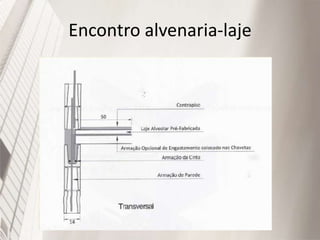

78. Encontro alvenaria-laje

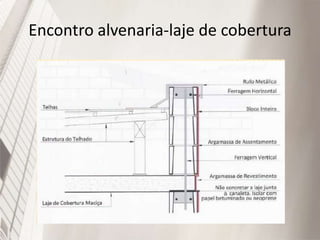

79. Encontro alvenaria-laje de cobertura

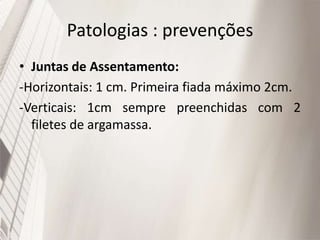

80. Patologias : prevenções
• Juntas de Assentamento:
-Horizontais: 1 cm. Primeira fiada máximo 2cm.
-Verticais: 1cm sempre preenchidas com 2
filetes de argamassa.

82. Patologias : prevenções
• Eflorescência:
1. É o arraste de materiais alcalinos à superfície
da parede gerando manchas esbranquiçadas.
2. Prever cal de boa qualidade ( não pode ter
sais solúveis), na produção da argamassa.
3. Prever a aplicação de um hidrofugante em
alvenaria aparente para repelir água.

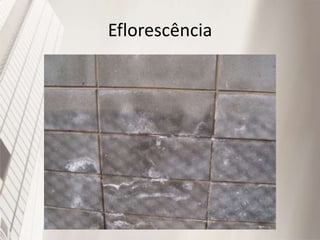

83. Eflorescência

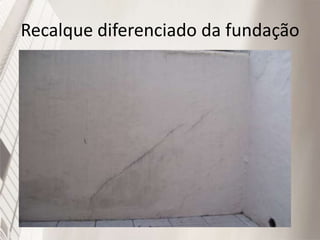

84. Recalque diferenciado da fundação

85. Recalque diferenciado da fundação

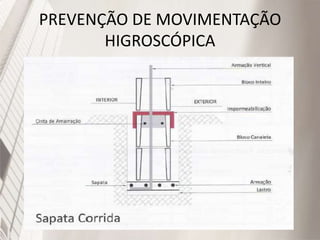

86. PREVENÇÃO DE MOVIMENTAÇÃO
HIGROSCÓPICA

87. • ‘’Medico estuda 6 anos e ainda tem que fazer
residência. Engenheiro Civil se forma em 5
anos e faz a mesma coisa.’’
OBRIGADO
