1. PONTES E SUPERESTRUTURAS
PROF. RENATO CARDOSO

2. INTRODUÇÃO

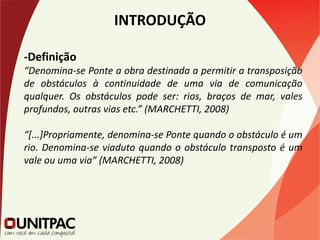

-Definição
“Denomina-se Ponte a obra destinada a permitir a transposição
de obstáculos à continuidade de uma via de comunicação
qualquer. Os obstáculos pode ser: rios, braços de mar, vales
profundos, outras vias etc.” (MARCHETTI, 2008)
“[...]Propriamente, denomina-se Ponte quando o obstáculo é um
rio. Denomina-se viaduto quando o obstáculo transposto é um
vale ou uma via” (MARCHETTI, 2008)

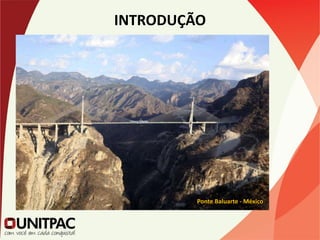

3. INTRODUÇÃO
Ponte Baluarte - México

4. INTRODUÇÃO
Viaduto da Unisinos - Brasil

5. INTRODUÇÃO
-Definição

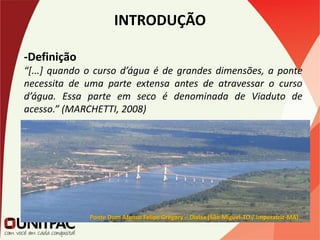

“[...] quando o curso d’água é de grandes dimensões, a ponte
necessita de uma parte extensa antes de atravessar o curso
d’água. Essa parte em seco é denominada de Viaduto de
acesso.” (MARCHETTI, 2008)
Ponte Dom Afonso Felipe Gregory – Divisa (São Miguel-TO / Imperatriz-MA)

6. INTRODUÇÃO
-Definição

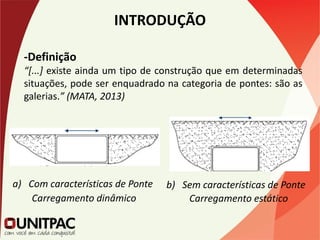

“[...] existe ainda um tipo de construção que em determinadas
situações, pode ser enquadrado na categoria de pontes: são as
galerias.” (MATA, 2013)
a) Com características de Ponte b) Sem características de Ponte
Carregamento dinâmico Carregamento estático

7. INTRODUÇÃO

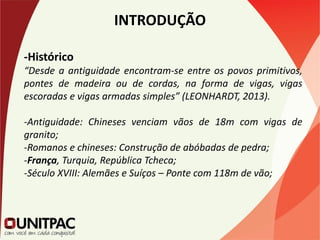

-Histórico
“Desde a antiguidade encontram-se entre os povos primitivos,
pontes de madeira ou de cordas, na forma de vigas, vigas
escoradas e vigas armadas simples” (LEONHARDT, 2013).
-Antiguidade: Chineses venciam vãos de 18m com vigas de
granito;
-Romanos e chineses: Construção de abóbadas de pedra;
-França, Turquia, República Tcheca;
-Século XVIII: Alemães e Suíços – Ponte com 118m de vão;

8. INTRODUÇÃO
-Histórico

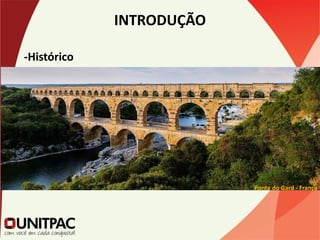

Ponte do Gard - França

9. INTRODUÇÃO
-Histórico

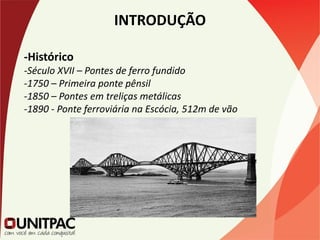

-Século XVII – Pontes de ferro fundido
-1750 – Primeira ponte pênsil
-1850 – Pontes em treliças metálicas
-1890 - Ponte ferroviária na Escócia, 512m de vão

10. INTRODUÇÃO
-Histórico

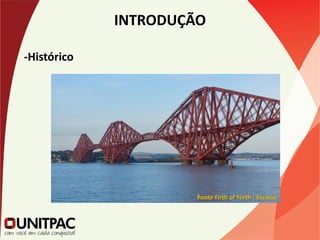

Ponte Firth of Forth - Escócia

11. INTRODUÇÃO
-Histórico
-1912 – Pontes de vigas
-1938 – Pontes de Concreto protendido

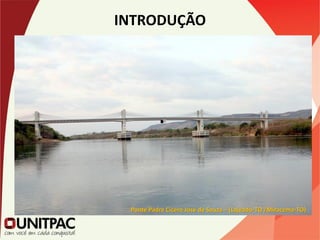

Ponte Padre Cícero José de Souza – (Lajeado-TO /Miracema-TO)

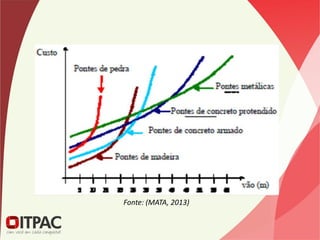

12. Fonte: (MATA, 2013)

13. INTRODUÇÃO
-Engenharia de Estruturas: Obras de arte especiais;

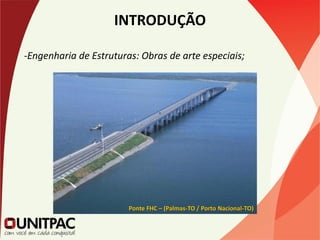

Ponte FHC – (Palmas-TO / Porto Nacional-TO)

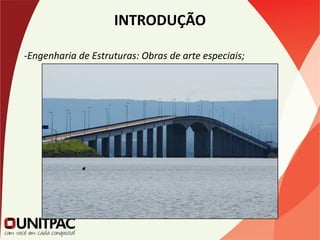

14. INTRODUÇÃO
-Engenharia de Estruturas: Obras de arte especiais;

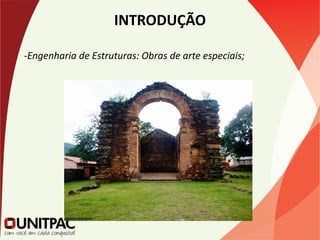

15. INTRODUÇÃO
-Engenharia de Estruturas: Obras de arte especiais;

16. INTRODUÇÃO
-Engenharia de Estruturas: Obras de arte especiais;

17. INTRODUÇÃO

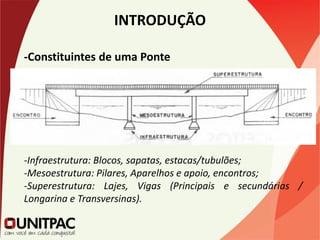

-Constituintes de uma Ponte
-Infraestrutura: Blocos, sapatas, estacas/tubulões;
-Mesoestrutura: Pilares, Aparelhos e apoio, encontros;
-Superestrutura: Lajes, Vigas (Principais e secundárias /
Longarina e Transversinas).

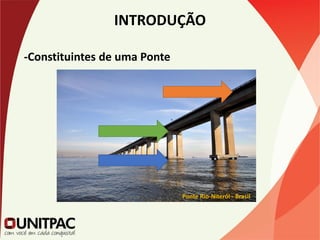

18. INTRODUÇÃO
-Constituintes de uma Ponte
Ponte Rio-Niterói - Brasil

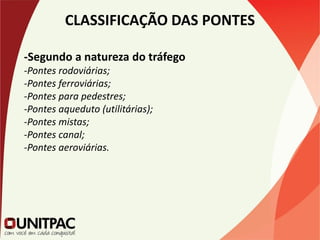

19. CLASSIFICAÇÃO DAS PONTES
-Segundo a natureza do tráfego
-Pontes rodoviárias;
-Pontes ferroviárias;
-Pontes para pedestres;
-Pontes aqueduto (utilitárias);
-Pontes mistas;
-Pontes canal;
-Pontes aeroviárias.

20. CLASSIFICAÇÃO DAS PONTES
-Segundo a natureza do tráfego

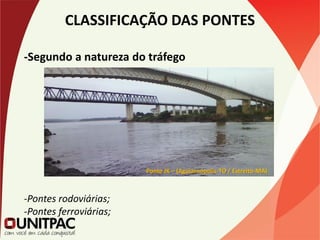

-Pontes rodoviárias;
-Pontes ferroviárias;
Ponte JK – (Aguiarnópolis-TO / Estreito-MA)

21. CLASSIFICAÇÃO DAS PONTES
-Segundo a natureza do tráfego

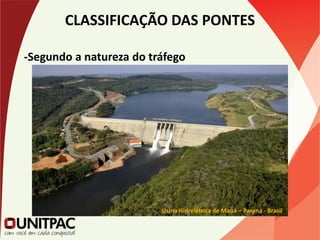

Usina Hidrelétrica de Mauá – Paraná - Brasil

22. CLASSIFICAÇÃO DAS PONTES
-Segundo a natureza do tráfego

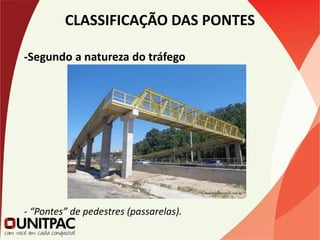

- “Pontes” de pedestres (passarelas).

23. CLASSIFICAÇÃO DAS PONTES
-Segundo a natureza do tráfego

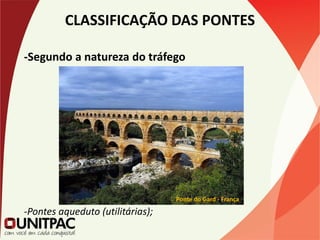

-Pontes aqueduto (utilitárias);
Ponte do Gard - França

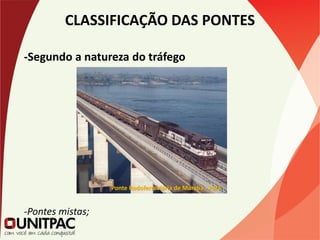

24. CLASSIFICAÇÃO DAS PONTES
-Segundo a natureza do tráfego
-Pontes mistas;
Ponte Rodoferroviária de Marabá - Pará

25. CLASSIFICAÇÃO DAS PONTES
-Segundo a natureza do tráfego
-Pontes canal;
Ponte Canal Magdeburg - Alemanha

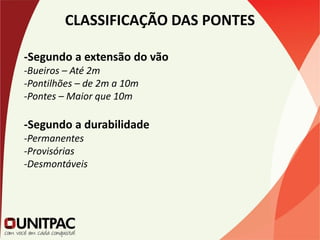

26. CLASSIFICAÇÃO DAS PONTES
-Segundo a extensão do vão
-Bueiros – Até 2m
-Pontilhões – de 2m a 10m
-Pontes – Maior que 10m
-Segundo a durabilidade
-Permanentes
-Provisórias
-Desmontáveis

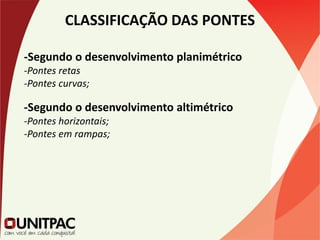

27. CLASSIFICAÇÃO DAS PONTES
-Segundo o desenvolvimento planimétrico
-Pontes retas
-Pontes curvas;
-Segundo o desenvolvimento altimétrico
-Pontes horizontais;
-Pontes em rampas;

28. CLASSIFICAÇÃO DAS PONTES

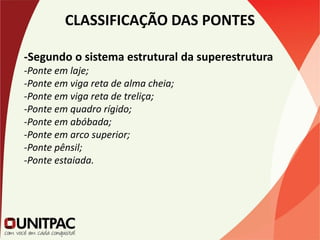

-Segundo o sistema estrutural da superestrutura
-Ponte em laje;
-Ponte em viga reta de alma cheia;
-Ponte em viga reta de treliça;
-Ponte em quadro rígido;
-Ponte em abóbada;
-Ponte em arco superior;
-Ponte pênsil;
-Ponte estaiada.

29. CLASSIFICAÇÃO DAS PONTES
-Segundo o material da superestrutura
-Ponte de madeira;
-Ponte de alvenaria (pedras, tijolos);
-Ponte de concreto armado;
-Ponte de concreto protendido;
-Ponte de aço.

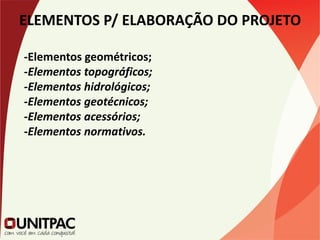

30. ELEMENTOS P/ ELABORAÇÃO DO PROJETO
-Elementos geométricos;
-Elementos topográficos;
-Elementos hidrológicos;
-Elementos geotécnicos;
-Elementos acessórios;
-Elementos normativos.

31. ELEMENTOS P/ ELABORAÇÃO DO PROJETO

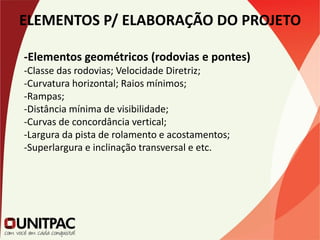

-Elementos geométricos (rodovias e pontes)
-Classe das rodovias; Velocidade Diretriz;
-Curvatura horizontal; Raios mínimos;
-Rampas;
-Distância mínima de visibilidade;
-Curvas de concordância vertical;
-Largura da pista de rolamento e acostamentos;
-Superlargura e inclinação transversal e etc.

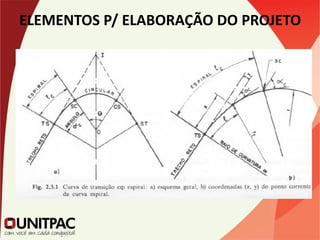

32. ELEMENTOS P/ ELABORAÇÃO DO PROJETO

33. ELEMENTOS P/ ELABORAÇÃO DO PROJETO
-Elementos topográficos
-Perfil longitudinal;
-Levantamento planialtimétrico;
-Determinação do eixo.

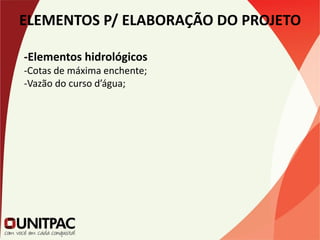

34. ELEMENTOS P/ ELABORAÇÃO DO PROJETO
-Elementos hidrológicos
-Cotas de máxima enchente;
-Vazão do curso d’água;

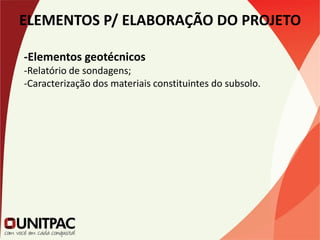

35. ELEMENTOS P/ ELABORAÇÃO DO PROJETO
-Elementos geotécnicos
-Relatório de sondagens;
-Caracterização dos materiais constituintes do subsolo.

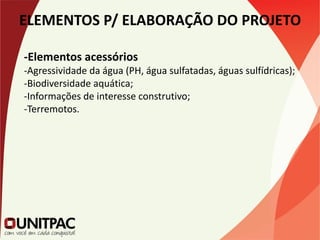

36. ELEMENTOS P/ ELABORAÇÃO DO PROJETO
-Elementos acessórios
-Agressividade da água (PH, água sulfatadas, águas sulfídricas);
-Biodiversidade aquática;
-Informações de interesse construtivo;
-Terremotos.

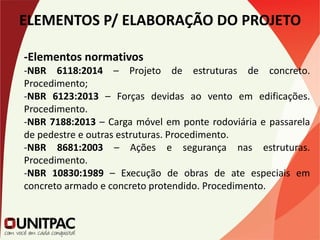

37. ELEMENTOS P/ ELABORAÇÃO DO PROJETO
-Elementos normativos
-NBR 6118:2014 – Projeto de estruturas de concreto.
Procedimento;
-NBR 6123:2013 – Forças devidas ao vento em edificações.
Procedimento.
-NBR 7188:2013 – Carga móvel em ponte rodoviária e passarela
de pedestre e outras estruturas. Procedimento.
-NBR 8681:2003 – Ações e segurança nas estruturas.
Procedimento.
-NBR 10830:1989 – Execução de obras de ate especiais em
concreto armado e concreto protendido. Procedimento.

38. INTRODUÇÃO
-Requisitos Principais de uma ponte
-Funcionalidade: Deverá a ponte satisfazer de forma perfeita as
exigências de tráfego, vazão etc. Necessita justificar os grandes
investimentos;
-Segurança: Materiais que suportem às tensões, sem provocar
ruptura;
-Estética: Grande importância arquitetônica;
-Economia: Estudo comparativo de várias soluções que
satisfaçam os itens anteriores;
-Durabilidade: Grande necessidade de manutenção.

39. INTRODUÇÃO
-Funcionalidade

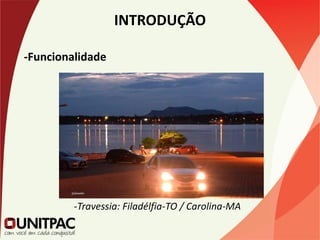

-Travessia: Filadélfia-TO / Carolina-MA

40. INTRODUÇÃO
-Funcionalidade

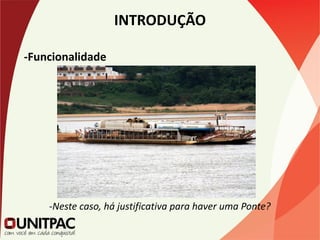

-Neste caso, há justificativa para haver uma Ponte?

41. INTRODUÇÃO
-Funcionalidade

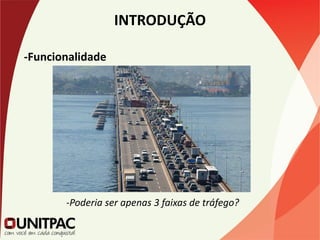

-Poderia ser apenas 3 faixas de tráfego?

42. INTRODUÇÃO

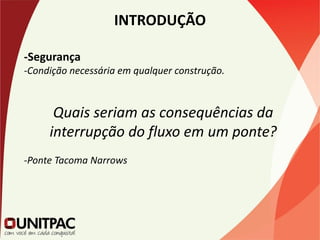

-Segurança
-Condição necessária em qualquer construção.
Quais seriam as consequências da
interrupção do fluxo em um ponte?
-Ponte Tacoma Narrows

43. INTRODUÇÃO
-Estética
-Podem tornar-se cartões-postais

44. INTRODUÇÃO
-Estética
-Símbolos de uma cidade / estado / país

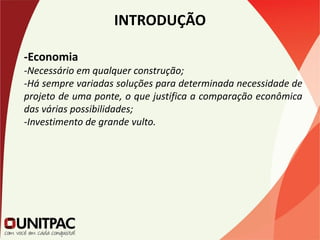

45. INTRODUÇÃO
-Economia
-Necessário em qualquer construção;
-Há sempre variadas soluções para determinada necessidade de
projeto de uma ponte, o que justifica a comparação econômica
das várias possibilidades;
-Investimento de grande vulto.

46. INTRODUÇÃO

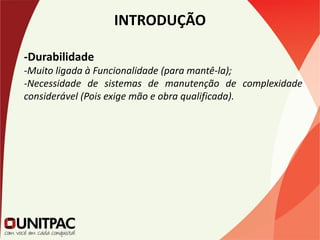

-Durabilidade
-Muito ligada à Funcionalidade (para mantê-la);
-Necessidade de sistemas de manutenção de complexidade
considerável (Pois exige mão e obra qualificada).

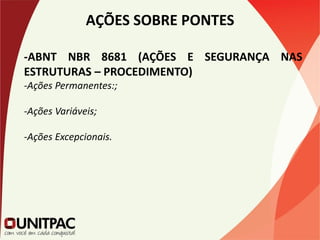

47. AÇÕES SOBRE PONTES
-ABNT NBR 8681 (AÇÕES E SEGURANÇA NAS
ESTRUTURAS – PROCEDIMENTO)
-Ações Permanentes:;
-Ações Variáveis;
-Ações Excepcionais.

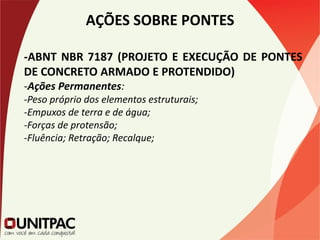

48. AÇÕES SOBRE PONTES
-ABNT NBR 7187 (PROJETO E EXECUÇÃO DE PONTES
DE CONCRETO ARMADO E PROTENDIDO)
-Ações Permanentes:
-Peso próprio dos elementos estruturais;
-Empuxos de terra e de água;
-Forças de protensão;
-Fluência; Retração; Recalque;

49. AÇÕES SOBRE PONTES
-ABNT NBR 7187 (PROJETO E EXECUÇÃO DE PONTES
DE CONCRETO ARMADO E PROTENDIDO)

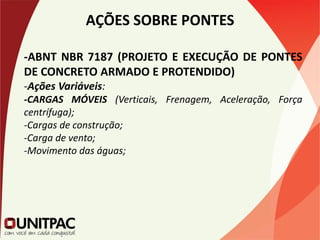

-Ações Variáveis:
-CARGAS MÓVEIS (Verticais, Frenagem, Aceleração, Força
centrífuga);
-Cargas de construção;
-Carga de vento;
-Movimento das águas;
