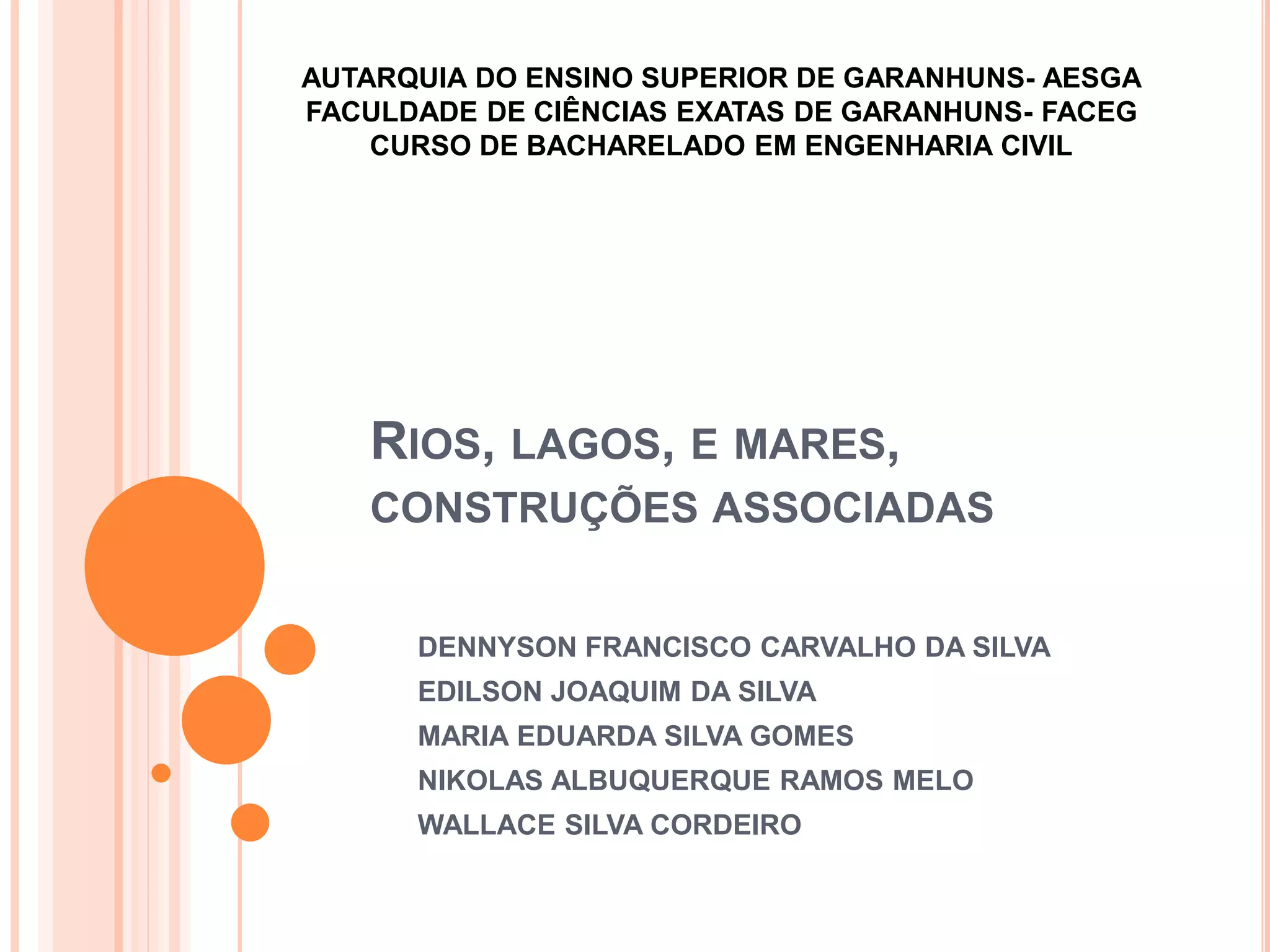

1. RIOS, LAGOS, E MARES,
CONSTRUÇÕES ASSOCIADAS
AUTARQUIA DO ENSINO SUPERIOR DE GARANHUNS- AESGA
FACULDADE DE CIÊNCIAS EXATAS DE GARANHUNS- FACEG
CURSO DE BACHARELADO EM ENGENHARIA CIVIL
DENNYSON FRANCISCO CARVALHO DA SILVA
EDILSON JOAQUIM DA SILVA
MARIA EDUARDA SILVA GOMES
NIKOLAS ALBUQUERQUE RAMOS MELO
WALLACE SILVA CORDEIRO

2. CONSIDERAÇÕES INICIAIS
 Objetivo.
 Canal do Panamá.
 Expansão do porto Rotterdam.
 Construção da Ponte Akashi-Kaikyo.
 Pesquisa.

3. RIOS:
Fonte:www.bridgemeister.com
LAGOS:
FONTE:www.bridgemeister.com
MARES:

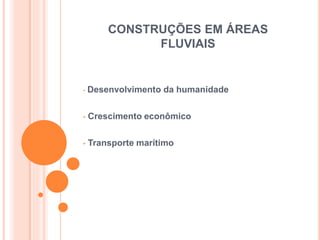

4. CONSTRUÇÕES EM ÁREAS
FLUVIAIS
• Desenvolvimento da humanidade
• Crescimento econômico
• Transporte marítimo

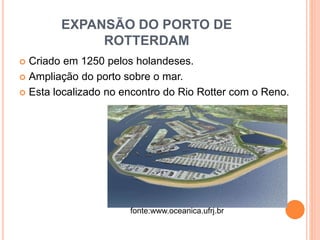

5. EXPANSÃO DO PORTO DE
ROTTERDAM
 Criado em 1250 pelos holandeses.
 Ampliação do porto sobre o mar.
 Esta localizado no encontro do Rio Rotter com o Reno.
fonte:www.oceanica.ufrj.br

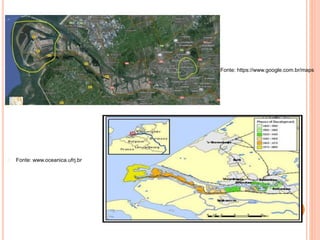

6.  Fonte: https://www.google.com.br/maps
Fonte: www.oceanica.ufrj.br

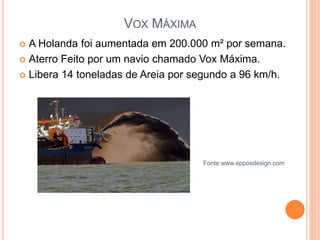

7. VOX MÁXIMA
 A Holanda foi aumentada em 200.000 m² por semana.
 Aterro Feito por um navio chamado Vox Máxima.
 Libera 14 toneladas de Areia por segundo a 96 km/h.
Fonte:www.epposdesign.com

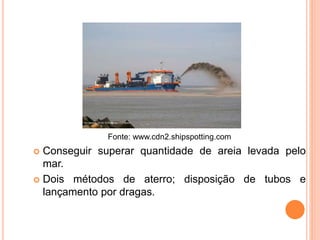

8. Fonte: www.cdn2.shipspotting.com
 Conseguir superar quantidade de areia levada pelo
mar.
 Dois métodos de aterro; disposição de tubos e
lançamento por dragas.

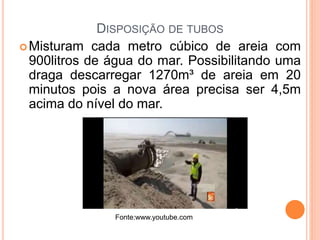

9. DISPOSIÇÃO DE TUBOS
Misturam cada metro cúbico de areia com
900litros de água do mar. Possibilitando uma
draga descarregar 1270m³ de areia em 20
minutos pois a nova área precisa ser 4,5m
acima do nível do mar.
Fonte:www.youtube.com

10.  Fonte:www.youtube.com
Fonte:www.youtube.com

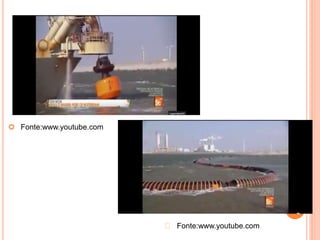

11.  Fonte:www.youtube.com
Fonte:www.youtube.com

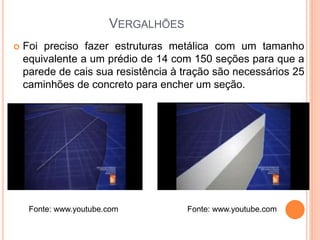

12. VERGALHÕES
 Foi preciso fazer estruturas metálica com um tamanho
equivalente a um prédio de 14 com 150 seções para que a
parede de cais sua resistência à tração são necessários 25
caminhões de concreto para encher um seção.
Fonte: www.youtube.com Fonte: www.youtube.com

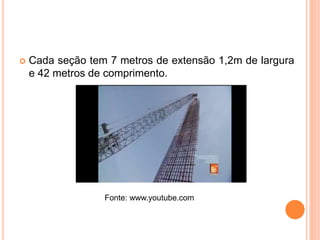

13.  Cada seção tem 7 metros de extensão 1,2m de largura
e 42 metros de comprimento.
Fonte: www.youtube.com

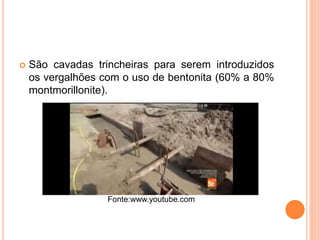

14.  São cavadas trincheiras para serem introduzidos
os vergalhões com o uso de bentonita (60% a 80%
montmorillonite).
Fonte:www.youtube.com

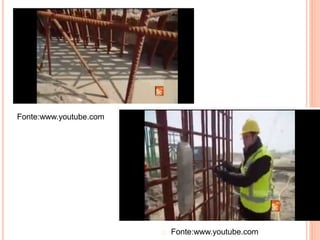

15. Fonte:www.youtube.com
Fonte:www.youtube.com

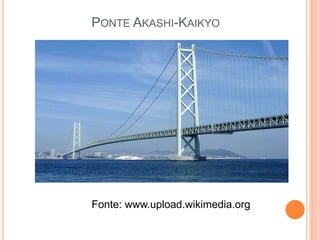

16. PONTE AKASHI-KAIKYO
Fonte: www.upload.wikimedia.org

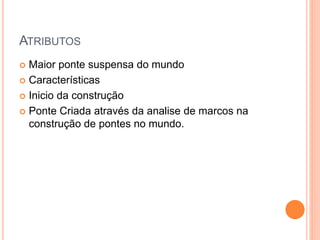

17. ATRIBUTOS
 Maior ponte suspensa do mundo
 Características
 Inicio da construção
 Ponte Criada através da analise de marcos na
construção de pontes no mundo.

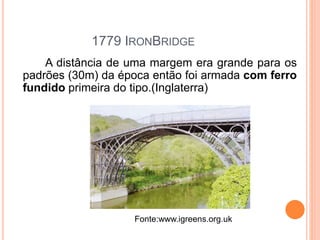

18. 1779 IRONBRIDGE
A distância de uma margem era grande para os
padrões (30m) da época então foi armada com ferro
fundido primeira do tipo.(Inglaterra)
Fonte:www.igreens.org.uk

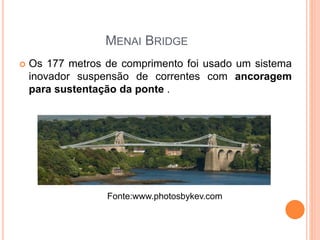

19. MENAI BRIDGE
 Os 177 metros de comprimento foi usado um sistema
inovador suspensão de correntes com ancoragem
para sustentação da ponte .
Fonte:www.photosbykev.com

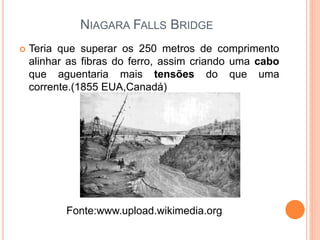

20. NIAGARA FALLS BRIDGE
 Teria que superar os 250 metros de comprimento
alinhar as fibras do ferro, assim criando uma cabo
que aguentaria mais tensões do que uma
corrente.(1855 EUA,Canadá)
Fonte:www.upload.wikimedia.org

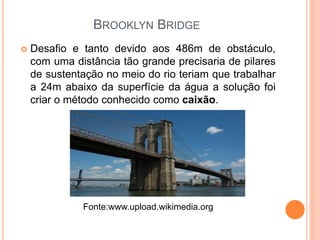

21. BROOKLYN BRIDGE
 Desafio e tanto devido aos 486m de obstáculo,
com uma distância tão grande precisaria de pilares
de sustentação no meio do rio teriam que trabalhar
a 24m abaixo da superfície da água a solução foi
criar o método conhecido como caixão.
Fonte:www.upload.wikimedia.org

22. GOLDEN GATE (SÃO FRANCISCO)
 Desafio era 1280m e os cabos de sustentação
deveriam ter um ângulo especifico, preservar o
formato foi preciso aumentar o tamanho de suas torres
sobre os pilares de ancoragem em cada camada,
formando um pilar flexível.
Fonte: www.seguroviagem.org

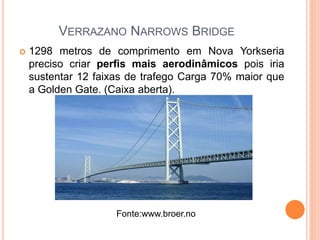

23. VERRAZANO NARROWS BRIDGE
 1298 metros de comprimento em Nova Yorkseria
preciso criar perfis mais aerodinâmicos pois iria
sustentar 12 faixas de trafego Carga 70% maior que
a Golden Gate. (Caixa aberta).
Fonte:www.broer.no

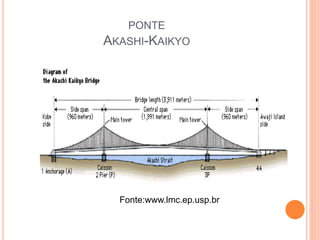

24. PONTE
AKASHI-KAIKYO
Fonte:www.lmc.ep.usp.br

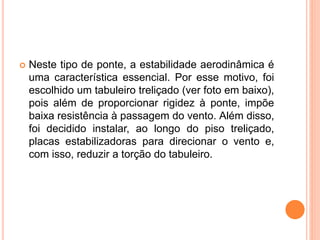

25.  Neste tipo de ponte, a estabilidade aerodinâmica é
uma característica essencial. Por esse motivo, foi
escolhido um tabuleiro treliçado (ver foto em baixo),
pois além de proporcionar rigidez à ponte, impõe
baixa resistência à passagem do vento. Além disso,
foi decidido instalar, ao longo do piso treliçado,
placas estabilizadoras para direcionar o vento e,
com isso, reduzir a torção do tabuleiro.

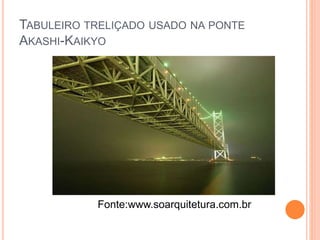

26. TABULEIRO TRELIÇADO USADO NA PONTE
AKASHI-KAIKYO
Fonte:www.soarquitetura.com.br

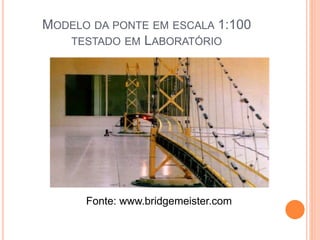

27. MODELO DA PONTE EM ESCALA 1:100
TESTADO EM LABORATÓRIO
Fonte: www.bridgemeister.com

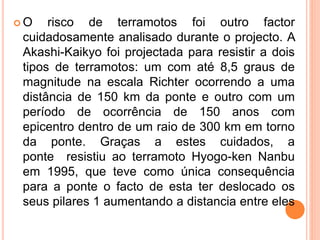

28.  O risco de terramotos foi outro factor
cuidadosamente analisado durante o projecto. A
Akashi-Kaikyo foi projectada para resistir a dois
tipos de terramotos: um com até 8,5 graus de
magnitude na escala Richter ocorrendo a uma
distância de 150 km da ponte e outro com um
período de ocorrência de 150 anos com
epicentro dentro de um raio de 300 km em torno
da ponte. Graças a estes cuidados, a
ponte resistiu ao terramoto Hyogo-ken Nanbu
em 1995, que teve como única consequência
para a ponte o facto de esta ter deslocado os
seus pilares 1 aumentando a distancia entre eles

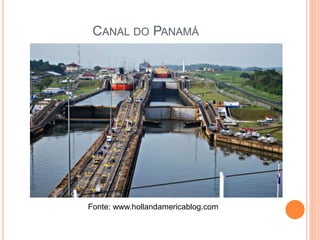

29. CANAL DO PANAMÁ
Fonte: www.hollandamericablog.com

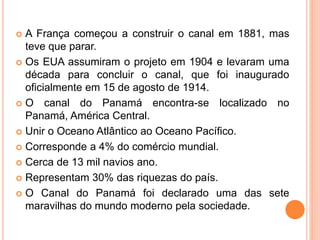

30.  A França começou a construir o canal em 1881, mas
teve que parar.
 Os EUA assumiram o projeto em 1904 e levaram uma
década para concluir o canal, que foi inaugurado
oficialmente em 15 de agosto de 1914.
 O canal do Panamá encontra-se localizado no
Panamá, América Central.
 Unir o Oceano Atlântico ao Oceano Pacífico.
 Corresponde a 4% do comércio mundial.
 Cerca de 13 mil navios ano.
 Representam 30% das riquezas do país.
 O Canal do Panamá foi declarado uma das sete
maravilhas do mundo moderno pela sociedade.

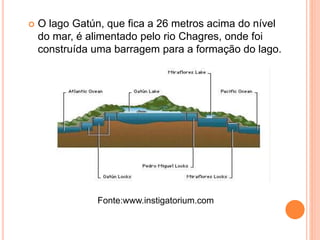

31.  O lago Gatún, que fica a 26 metros acima do nível
do mar, é alimentado pelo rio Chagres, onde foi
construída uma barragem para a formação do lago.
Fonte:www.instigatorium.com

32. ANTIGA ROTA & NOVA ROTA
Fonte: www.construcaocivilpet.files.wordpress.com

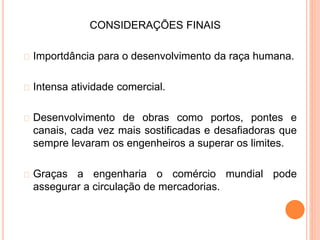

33. CONSIDERAÇÕES FINAIS
Importdância para o desenvolvimento da raça humana.
Intensa atividade comercial.
Desenvolvimento de obras como portos, pontes e
canais, cada vez mais sostificadas e desafiadoras que
sempre levaram os engenheiros a superar os limites.
Graças a engenharia o comércio mundial pode
assegurar a circulação de mercadorias.

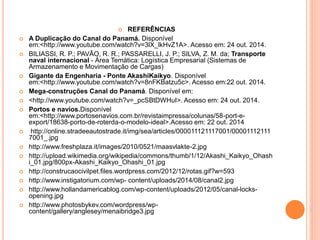

34.  REFERÊNCIAS
