O documento descreve os principais componentes de hardware de um computador, incluindo a motherboard, CPU, memórias, placas gráficas e de som. Explica como esses componentes trabalham juntos para permitir a entrada, processamento e saída de dados em um computador.

1. ESTRUTURA E
FUNCIONAMENTO DE UM
COMPUTADOR
1

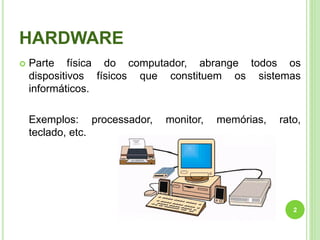

2. HARDWARE

Parte física do computador, abrange todos os
dispositivos físicos que constituem os sistemas
informáticos.
Exemplos: processador,
teclado, etc.
monitor,
memórias,
rato,
2

3. Hardware
Esquema de Von Neumann
3

4. O
Hardware é responsável pelas quatro funções
seguintes:

Entrada de dados (input) – comunicação dos dados e
dos programas a serem processados.

Processamento – Manipulação dos dados para obter
informação.

Armazenamento – Armazenamento de informação
para posterior reutilização e transporte.

Saída de dados (output) – Visualização e obtenção da
informação produzida.
4

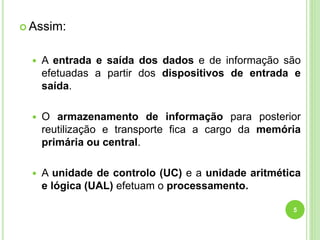

5.  Assim:

A entrada e saída dos dados e de informação são
efetuadas a partir dos dispositivos de entrada e
saída.

O armazenamento de informação para posterior
reutilização e transporte fica a cargo da memória
primária ou central.

A unidade de controlo (UC) e a unidade aritmética
e lógica (UAL) efetuam o processamento.
5

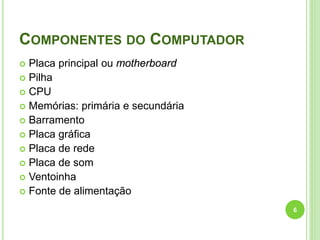

6. COMPONENTES DO COMPUTADOR
Placa principal ou motherboard
 Pilha
 CPU
 Memórias: primária e secundária
 Barramento
 Placa gráfica
 Placa de rede
 Placa de som
 Ventoinha
 Fonte de alimentação

6

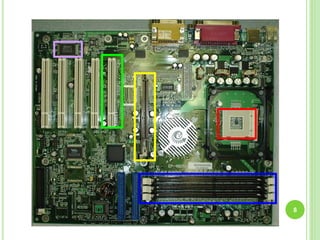

7. MOTHERBOARD – PLACA PRINCIPAL

Permite que o processador comunique com todos
os periféricos instalados.

É a base onde se encontram circuitos eletrónicos e
a memória ROM. É onde se instalam todos os
componentes internos do computador: processador
(CPU), memória RAM, discos, placa gráfica, placa
de som, …
7

8. 8

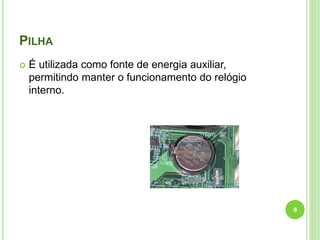

9. PILHA

É utilizada como fonte de energia auxiliar,
permitindo manter o funcionamento do relógio
interno.
9

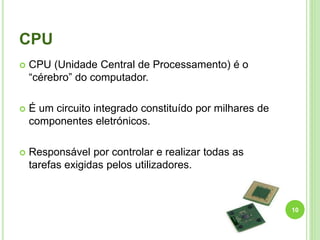

10. CPU

CPU (Unidade Central de Processamento) é o
“cérebro” do computador.

É um circuito integrado constituído por milhares de
componentes eletrónicos.

Responsável por controlar e realizar todas as
tarefas exigidas pelos utilizadores.
10

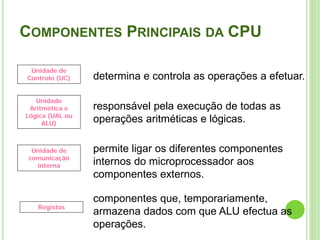

11. COMPONENTES PRINCIPAIS DA CPU
Unidade de
Controlo (UC)
determina e controla as operações a efetuar.
Unidade
Aritmética e
Lógica (UAL ou
ALU)
responsável pela execução de todas as
operações aritméticas e lógicas.
Unidade de
comunicação
interna
Registos
permite ligar os diferentes componentes
internos do microprocessador aos
componentes externos.
componentes que, temporariamente,
armazena dados com que ALU efectua as
operações.
11

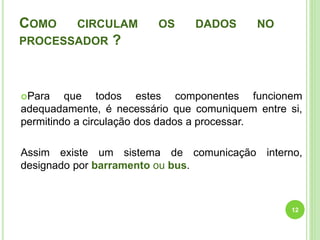

12. COMO
CIRCULAM
PROCESSADOR
OS
DADOS
NO
?
Para
que todos estes componentes funcionem
adequadamente, é necessário que comuniquem entre si,
permitindo a circulação dos dados a processar.
Assim existe um sistema de comunicação interno,
designado por barramento ou bus.
12

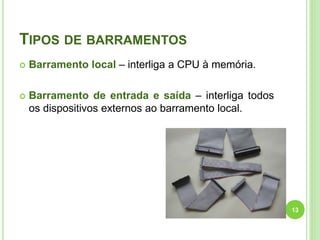

13. TIPOS DE BARRAMENTOS

Barramento local – interliga a CPU à memória.

Barramento de entrada e saída – interliga todos
os dispositivos externos ao barramento local.
13

14. Barramento local
Memória
principal
CPU
Barramento
E/S
Dispositivos de entrada e saída
14

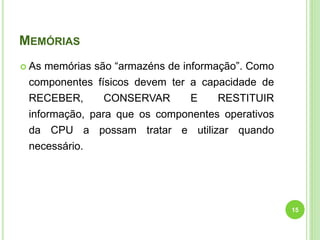

15. MEMÓRIAS
 As
memórias são “armazéns de informação”. Como
componentes físicos devem ter a capacidade de
RECEBER,
CONSERVAR
E
RESTITUIR
informação, para que os componentes operativos
da CPU a possam tratar e utilizar quando
necessário.
15

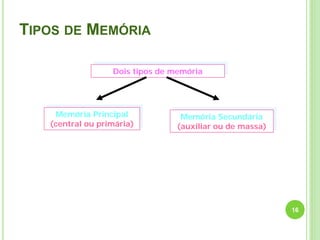

16. TIPOS DE MEMÓRIA
Dois tipos de memória
Memória Principal
(central ou primária)
Memória Secundária
(auxiliar ou de massa)
16

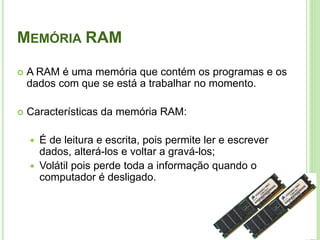

17. MEMÓRIA RAM

A RAM é uma memória que contém os programas e os
dados com que se está a trabalhar no momento.

Características da memória RAM:


É de leitura e escrita, pois permite ler e escrever
dados, alterá-los e voltar a gravá-los;
Volátil pois perde toda a informação quando o
computador é desligado.
17

18. 

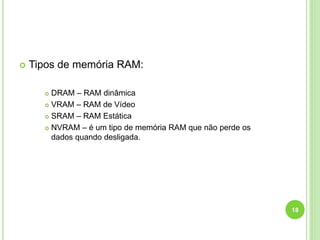

Tipos de memória RAM:
DRAM – RAM dinâmica
 VRAM – RAM de Vídeo
 SRAM – RAM Estática
 NVRAM – é um tipo de memória RAM que não perde os
dados quando desligada.

18

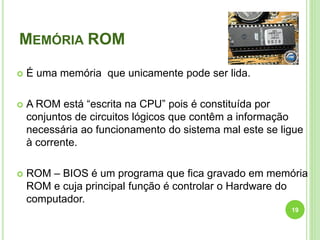

19. MEMÓRIA ROM

É uma memória que unicamente pode ser lida.

A ROM está “escrita na CPU” pois é constituída por
conjuntos de circuitos lógicos que contêm a informação
necessária ao funcionamento do sistema mal este se ligue
à corrente.

ROM – BIOS é um programa que fica gravado em memória
ROM e cuja principal função é controlar o Hardware do
computador.
19

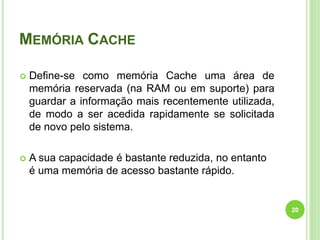

20. MEMÓRIA CACHE

Define-se como memória Cache uma área de
memória reservada (na RAM ou em suporte) para
guardar a informação mais recentemente utilizada,
de modo a ser acedida rapidamente se solicitada
de novo pelo sistema.

A sua capacidade é bastante reduzida, no entanto
é uma memória de acesso bastante rápido.
20

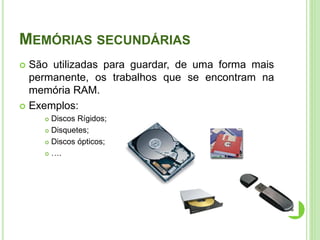

21. MEMÓRIAS SECUNDÁRIAS
São utilizadas para guardar, de uma forma mais
permanente, os trabalhos que se encontram na
memória RAM.
 Exemplos:

Discos Rígidos;
 Disquetes;
 Discos ópticos;
 ….

21

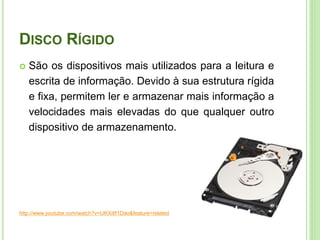

22. DISCO RÍGIDO

São os dispositivos mais utilizados para a leitura e
escrita de informação. Devido à sua estrutura rígida
e fixa, permitem ler e armazenar mais informação a
velocidades mais elevadas do que qualquer outro
dispositivo de armazenamento.
http://www.youtube.com/watch?v=IJKXi8f1Dao&feature=related
22

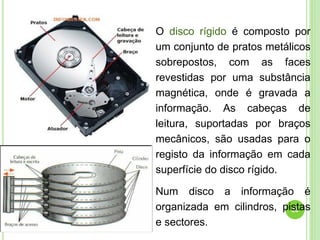

23. O disco rígido é composto por
um conjunto de pratos metálicos
sobrepostos, com as faces
revestidas por uma substância
magnética, onde é gravada a
informação. As cabeças de
leitura, suportadas por braços
mecânicos, são usadas para o
registo da informação em cada
superfície do disco rígido.
Num disco a informação é
organizada em cilindros, pistas
23
e sectores.

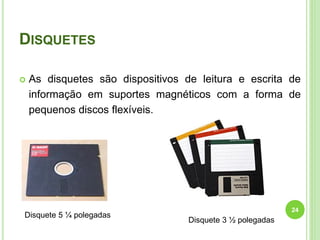

24. DISQUETES

As disquetes são dispositivos de leitura e escrita de
informação em suportes magnéticos com a forma de
pequenos discos flexíveis.
Disquete 5 ¼ polegadas
24
Disquete 3 ½ polegadas

25. DISCOS ÓTICOS

Os discos óticos são baseados tanto na leitura
como na escrita, em tecnologia ótica.

Tipos Principais:


CD, com as variantes: CD-R e CD-RW
DVD, com as variantes: DVD-R; DVD+R; DVD-RW; DVD+RW;
DVD-RAM
25

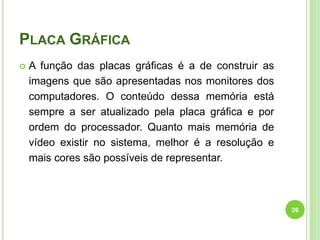

26. PLACA GRÁFICA

A função das placas gráficas é a de construir as
imagens que são apresentadas nos monitores dos
computadores. O conteúdo dessa memória está
sempre a ser atualizado pela placa gráfica e por
ordem do processador. Quanto mais memória de
vídeo existir no sistema, melhor é a resolução e
mais cores são possíveis de representar.
26

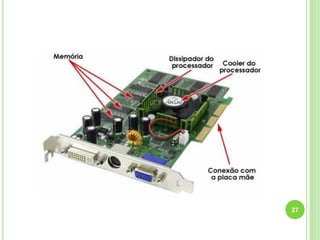

27. 27

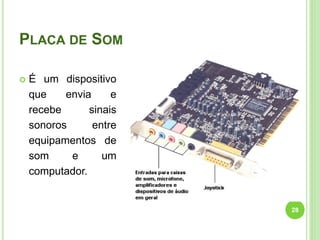

28. PLACA DE SOM

É um dispositivo
que
envia
e
recebe
sinais
sonoros
entre
equipamentos de
som
e
um
computador.
28

29. PLACA DE REDE

A placa de rede é também chamada adaptador de
rede.

É um dispositivo de hardware responsável pela
comunicação entre os computadores com a rede.
A sua função é controlar todo o envio e receção de
dados através da rede.
29

30. 30

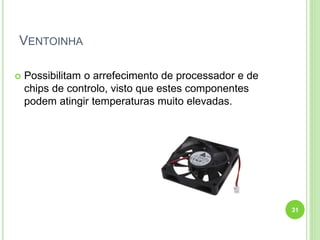

31. VENTOINHA

Possibilitam o arrefecimento de processador e de
chips de controlo, visto que estes componentes
podem atingir temperaturas muito elevadas.
31

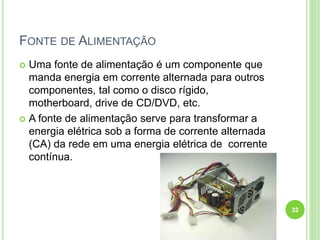

32. FONTE DE ALIMENTAÇÃO
Uma fonte de alimentação é um componente que
manda energia em corrente alternada para outros
componentes, tal como o disco rígido,
motherboard, drive de CD/DVD, etc.
 A fonte de alimentação serve para transformar a
energia elétrica sob a forma de corrente alternada
(CA) da rede em uma energia elétrica de corrente
contínua.

32

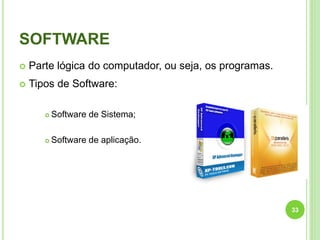

33. SOFTWARE

Parte lógica do computador, ou seja, os programas.

Tipos de Software:

Software de Sistema;

Software de aplicação.
33
