1. PASSO A PASSO PARA
UTILIZAÇÃO DO
SOFTWARE RÉGUA E
COMPASSO
Produzido por Ana Patricia

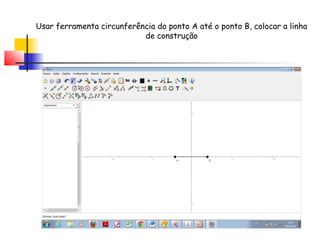

2. Usar ferramenta circunferência do ponto A até o ponto B, colocar a linha
de construção

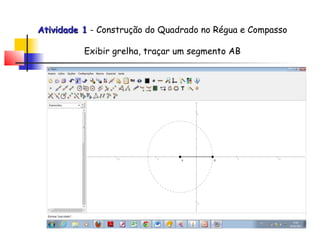

3. Atividade 1 - Construção do Quadrado no Régua e Compasso
Exibir grelha, traçar um segmento AB

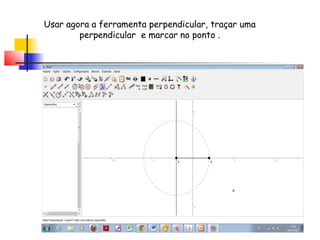

4. Usar agora a ferramenta perpendicular, traçar uma
perpendicular e marcar no ponto .

5. Colocar linha de construção na perpendicular, agora marcar um
ponto C com ferramenta interseção, da circunferência com a
perpendicular traçada.

6. Usar a ferramenta paralela no ponto de interseção (ponto C),
colocar linha de construção.

7. Traçar uma outra perpendicular no outro ponto do segmento
(ponto D),
marcar um ponto de interseção, com a ferramenta interseção.

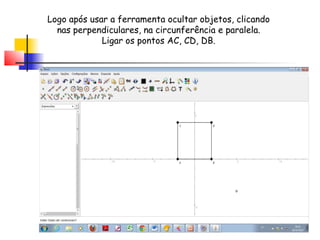

8. Logo após usar a ferramenta ocultar objetos, clicando
nas perpendiculares, na circunferência e paralela.
Ligar os pontos AC, CD, DB.

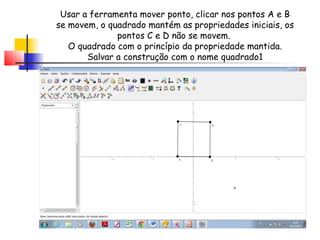

9. Usar a ferramenta mover ponto, clicar nos pontos A e B
se movem, o quadrado mantém as propriedades iniciais, os
pontos C e D não se movem.
O quadrado com o princípio da propriedade mantida.
Salvar a construção com o nome quadrado1

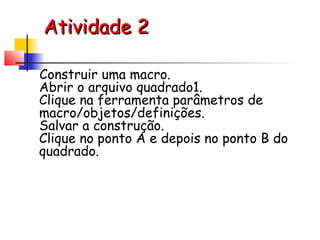

10. Atividade 2
Construir uma macro.
Abrir o arquivo quadrado1.
Clique na ferramenta parâmetros de
macro/objetos/definições.
Salvar a construção.
Clique no ponto A e depois no ponto B do
quadrado.

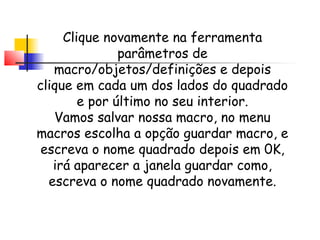

11. Clique novamente na ferramenta
parâmetros de
macro/objetos/definições e depois
clique em cada um dos lados do quadrado
e por último no seu interior.
Vamos salvar nossa macro, no menu
macros escolha a opção guardar macro, e
escreva o nome quadrado depois em 0K,
irá aparecer a janela guardar como,
escreva o nome quadrado novamente.

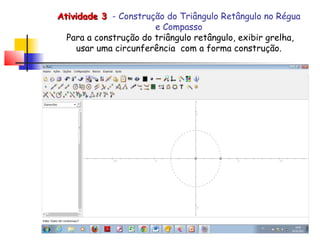

12. Atividade 3 - Construção do Triângulo Retângulo no Régua
e Compasso
Para a construção do triângulo retângulo, exibir grelha,
usar uma circunferência com a forma construção.

13. Marcar o diâmetro colocando o segmento AB, marcar um ponto C
na circunferência e marcar outros segmentos AC e BC, formando
assim um triângulo retângulo.

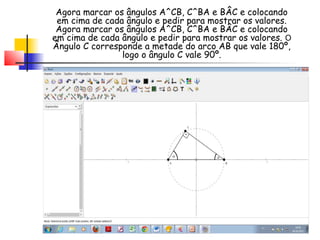

14. Agora marcar os ângulos A^CB, C^BA e BÂC e colocando
em cima de cada ângulo e pedir para mostrar os valores.
Agora marcar os ângulos A^CB, C^BA e BÂC e colocando
em cima de cada ângulo e pedir para mostrar os valores. O
Ângulo C corresponde a metade do arco AB que vale 180º,
logo o ângulo C vale 90º.

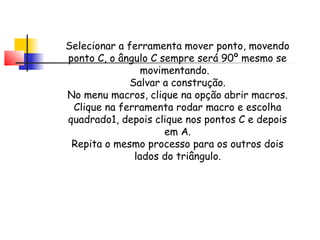

15. Selecionar a ferramenta mover ponto, movendo
ponto C, o ângulo C sempre será 90º mesmo se
movimentando.
Salvar a construção.
No menu macros, clique na opção abrir macros.
Clique na ferramenta rodar macro e escolha
quadrado1, depois clique nos pontos C e depois
em A.
Repita o mesmo processo para os outros dois
lados do triângulo.

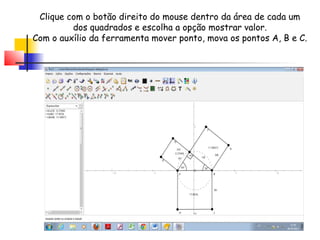

16. Clique com o botão direito do mouse dentro da área de cada um
dos quadrados e escolha a opção mostrar valor.
Com o auxílio da ferramenta mover ponto, mova os pontos A, B e C.
