1. PASSO A PASSO PARA
UTILIZAÇÃO DO
SOFTWARE RÉGUA E
COMPASSO
Produzido por Ana Patricia

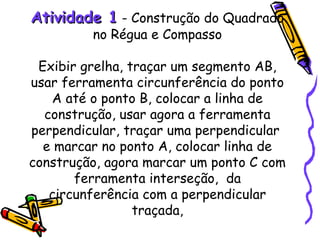

2. Atividade 1 - Construção do Quadrado
no Régua e Compasso
Exibir grelha, traçar um segmento AB,
usar ferramenta circunferência do ponto
A até o ponto B, colocar a linha de
construção, usar agora a ferramenta
perpendicular, traçar uma perpendicular
e marcar no ponto A, colocar linha de
construção, agora marcar um ponto C com
ferramenta interseção, da
circunferência com a perpendicular
traçada,

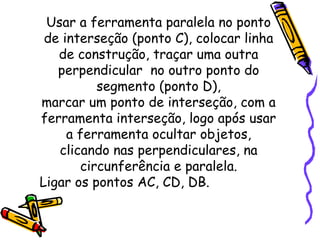

3. Usar a ferramenta paralela no ponto
de interseção (ponto C), colocar linha
de construção, traçar uma outra
perpendicular no outro ponto do
segmento (ponto D),
marcar um ponto de interseção, com a
ferramenta interseção, logo após usar
a ferramenta ocultar objetos,
clicando nas perpendiculares, na
circunferência e paralela.
Ligar os pontos AC, CD, DB.

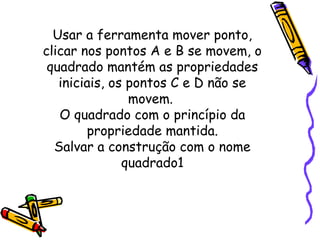

4. Usar a ferramenta mover ponto,
clicar nos pontos A e B se movem, o
quadrado mantém as propriedades
iniciais, os pontos C e D não se
movem.
O quadrado com o princípio da
propriedade mantida.
Salvar a construção com o nome
quadrado1

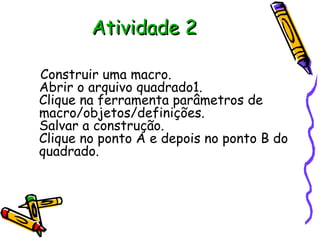

5. Atividade 2
Construir uma macro.
Abrir o arquivo quadrado1.
Clique na ferramenta parâmetros de
macro/objetos/definições.
Salvar a construção.
Clique no ponto A e depois no ponto B do
quadrado.

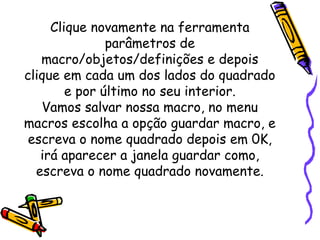

6. Clique novamente na ferramenta
parâmetros de
macro/objetos/definições e depois
clique em cada um dos lados do quadrado
e por último no seu interior.
Vamos salvar nossa macro, no menu
macros escolha a opção guardar macro, e
escreva o nome quadrado depois em 0K,
irá aparecer a janela guardar como,
escreva o nome quadrado novamente.

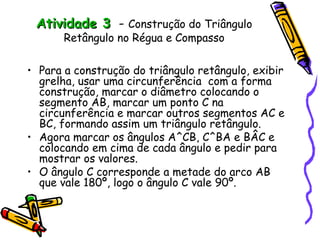

7. Atividade 3 - Construção do Triângulo
Retângulo no Régua e Compasso
• Para a construção do triângulo retângulo, exibir
grelha, usar uma circunferência com a forma
construção, marcar o diâmetro colocando o
segmento AB, marcar um ponto C na
circunferência e marcar outros segmentos AC e
BC, formando assim um triângulo retângulo.
• Agora marcar os ângulos A^CB, C^BA e BÂC e
colocando em cima de cada ângulo e pedir para
mostrar os valores.
• O ângulo C corresponde a metade do arco AB
que vale 180º, logo o ângulo C vale 90º.

8. Selecionar a ferramenta mover ponto, movendo
ponto C, o ângulo C sempre será 90º mesmo se
movimentando.
Salvar a construção.
No menu macros, clique na opção abrir macros.
Clique na ferramenta rodar macro e escolha
quadrado1, depois clique nos pontos C e depois
em A.
Repita o mesmo processo para os outros dois
lados do triângulo.
Clique com o botão direito do mouse dentro da
área de cada um dos quadrados e escolha a
opção mostrar valor.
Com o auxílio da ferramenta mover ponto, mova
os pontos A, B e C.
