O documento descreve as principais características do par trançado e da fibra ótica, as duas tecnologias de cabeamento mais comuns. O par trançado usa cabos UTP com conector RJ45 e possui 7 categorias, enquanto a fibra ótica transmite dados via luz e permite distâncias maiores sem perda de sinal.

1. Par trançado e fibra ótica no cabeamento estruturadoUma rápida introdução à essas duas tecnologias de cabeamento

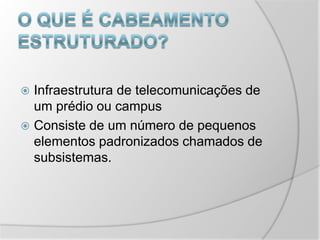

2. O que é cabeamento estruturado?Infraestrutura de telecomunicações de um prédio ou campus Consiste de um número de pequenos elementos padronizados chamados de subsistemas.

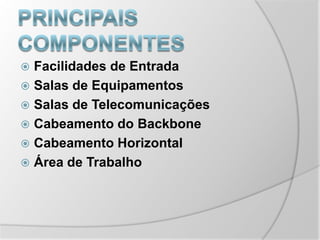

3. Principais componentesFacilidades de EntradaSalas de EquipamentosSalas de TelecomunicaçõesCabeamento do BackboneCabeamento HorizontalÁrea de Trabalho

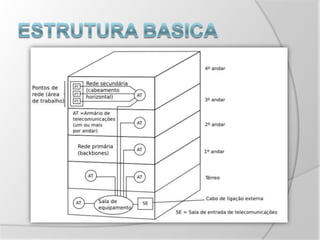

4. Estrutura basica

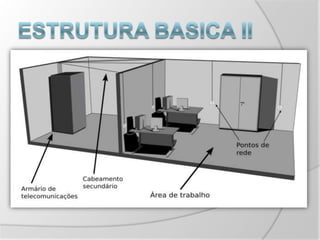

5. Estrutura basica II

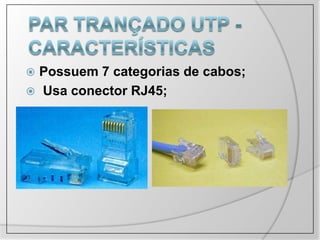

6. PAR TRANÇADO UTP - CARACTERÍSTICASPossuem 7 categorias de cabos;

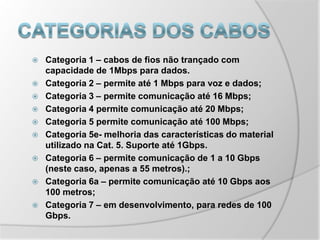

7. Usa conector RJ45;Categorias dos cabosCategoria 1 – cabos de fios não trançado com capacidade de 1Mbps para dados.Categoria 2 – permite até 1 Mbps para voz e dados;Categoria 3 – permite comunicação até 16 Mbps;Categoria 4 permite comunicação até 20 Mbps;Categoria 5 permite comunicação até 100 Mbps;Categoria 5e- melhoria das características do material utilizado na Cat. 5. Suporte até 1Gbps.Categoria 6 – permite comunicação de 1 a 10 Gbps (neste caso, apenas a 55 metros).; Categoria 6a – permite comunicação até 10 Gbps aos 100 metros;Categoria 7 – em desenvolvimento, para redes de 100 Gbps.

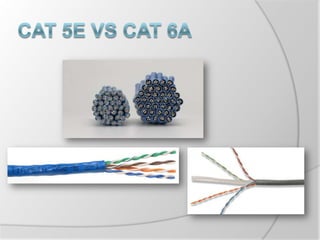

8. Cat 5e vscat 6a

9. Cabos BlindadosFTP – FoiledTwisterPairSTP – ShieldedTwistedPairSSTP – ScreenedShieldedTwistedPairConector usado em conjunto com cabos blindados

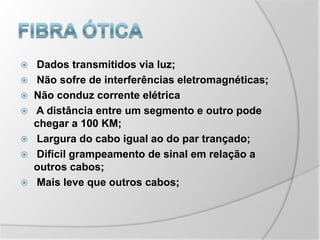

10. Fibra ótica Dados transmitidos via luz; Não sofre de interferências eletromagnéticas;Não conduz corrente elétrica A distância entre um segmento e outro pode chegar a 100 KM; Largura do cabo igual ao do par trançado; Difícil grampeamento de sinal em relação a outros cabos; Mais leve que outros cabos;

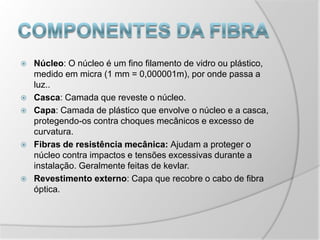

11. Componentes da FibraNúcleo: O núcleo é um fino filamento de vidro ou plástico, medido em micra (1 mm = 0,000001m), por onde passa a luz..Casca: Camada que reveste o núcleo. Capa: Camada de plástico que envolve o núcleo e a casca, protegendo-os contra choques mecânicos e excesso de curvatura. Fibras de resistência mecânica: Ajudam a proteger o núcleo contra impactos e tensões excessivas durante a instalação. Geralmente feitas de kevlar.Revestimento externo: Capa que recobre o cabo de fibra óptica.

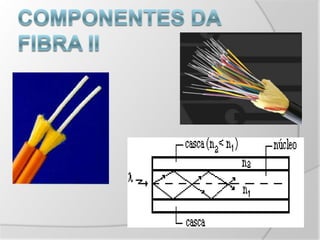

12. Componentes da Fibra II

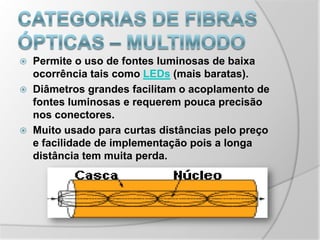

13. categorias de fibras ópticas – MultimodoPermite o uso de fontes luminosas de baixa ocorrência tais como LEDs (mais baratas).

14. Diâmetros grandes facilitam o acoplamento de fontes luminosas e requerem pouca precisão nos conectores.

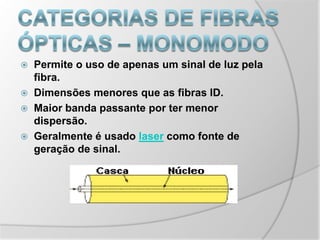

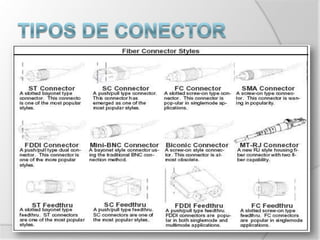

15. Muito usado para curtas distâncias pelo preço e facilidade de implementação pois a longa distância tem muita perda.categorias de fibras ópticas – monomodoPermite o uso de apenas um sinal de luz pela fibra.
