Este documento fornece instruções passo-a-passo para criar um cabo de rede, incluindo os materiais e ferramentas necessários, como alicate para conectores RJ-45 e cabo UTP, e os passos de descascamento, organização e cravação dos fios de acordo com a norma TIA/EIA T568A ou T568B. Um vídeo demonstra o processo.

1. Criar um cabo de rede IMEI

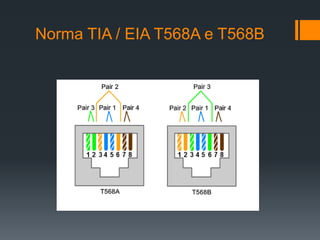

2. Norma TIA / EIA T568A e T568B

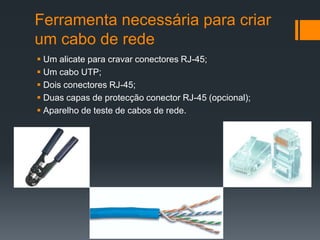

3. Ferramenta necessária para criar um cabo de rede Um alicate para cravar conectores RJ-45; Um cabo UTP; Dois conectores RJ-45; Duas capas de protecção conector RJ-45 (opcional); Aparelho de teste de cabos de rede.

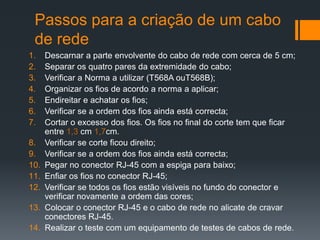

4. Passos para a criação de um cabo de rede Descarnar a parte envolvente do cabo de rede com cerca de 5 cm; Separar os quatro pares da extremidade do cabo; Verificar a Norma a utilizar (T568A ouT568B); Organizar os fios de acordo a norma a aplicar; Endireitar e achatar os fios; Verificar se a ordem dos fios ainda está correcta; Cortar o excesso dos fios. Os fios no final do corte tem que ficar entre 1,3 cm 1,7cm. Verificar se corte ficou direito; Verificar se a ordem dos fios ainda está correcta; Pegar no conector RJ-45 com a espiga para baixo; Enfiar os fios no conector RJ-45; Verificar se todos os fios estão visíveis no fundo do conector e verificar novamente a ordem das cores; Colocar o conector RJ-45 e o cabo de rede no alicate de cravar conectores RJ-45. Realizar o teste com um equipamento de testes de cabos de rede.

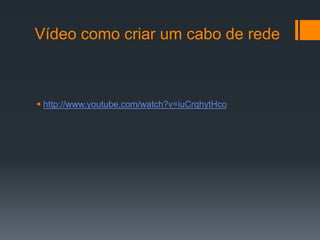

5. Vídeo como criar um cabo de rede http://www.youtube.com/watch?v=iuCrqhytHco
