O documento descreve a construção de uma fonte de alimentação linear de 9V usando componentes eletrônicos como diodos retificadores, capacitores de filtragem e um regulador de tensão LM7809. O projeto foi realizado com sucesso no laboratório escolar, fornecendo uma saída de 9V com variação máxima de 10% e corrente máxima de 1A.

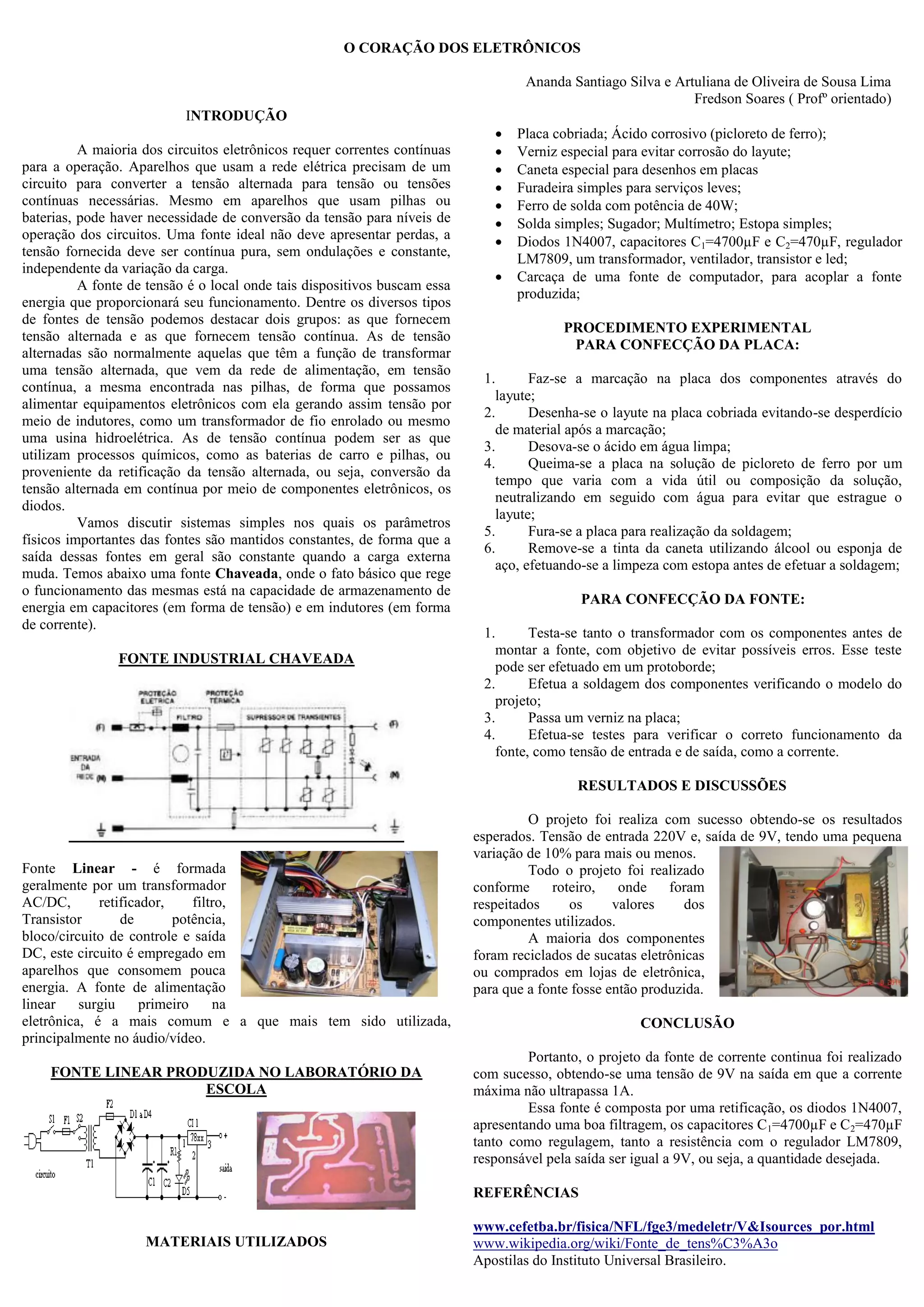

1. O CORAÇÃO DOS ELETRÔNICOS
Ananda Santiago Silva e Artuliana de Oliveira de Sousa Lima
Fredson Soares ( Profº orientado)
INTRODUÇÃO
 Placa cobriada; Ácido corrosivo (picloreto de ferro);
A maioria dos circuitos eletrônicos requer correntes contínuas  Verniz especial para evitar corrosão do layute;
para a operação. Aparelhos que usam a rede elétrica precisam de um  Caneta especial para desenhos em placas
circuito para converter a tensão alternada para tensão ou tensões  Furadeira simples para serviços leves;
contínuas necessárias. Mesmo em aparelhos que usam pilhas ou  Ferro de solda com potência de 40W;
baterias, pode haver necessidade de conversão da tensão para níveis de  Solda simples; Sugador; Multímetro; Estopa simples;
operação dos circuitos. Uma fonte ideal não deve apresentar perdas, a  Diodos 1N4007, capacitores C1=4700µF e C2=470µF, regulador
tensão fornecida deve ser contínua pura, sem ondulações e constante,
LM7809, um transformador, ventilador, transistor e led;
independente da variação da carga.
 Carcaça de uma fonte de computador, para acoplar a fonte
A fonte de tensão é o local onde tais dispositivos buscam essa
produzida;
energia que proporcionará seu funcionamento. Dentre os diversos tipos
de fontes de tensão podemos destacar dois grupos: as que fornecem
PROCEDIMENTO EXPERIMENTAL
tensão alternada e as que fornecem tensão contínua. As de tensão
PARA CONFECÇÃO DA PLACA:
alternadas são normalmente aquelas que têm a função de transformar
uma tensão alternada, que vem da rede de alimentação, em tensão
1. Faz-se a marcação na placa dos componentes através do
contínua, a mesma encontrada nas pilhas, de forma que possamos
layute;
alimentar equipamentos eletrônicos com ela gerando assim tensão por
2. Desenha-se o layute na placa cobriada evitando-se desperdício
meio de indutores, como um transformador de fio enrolado ou mesmo
de material após a marcação;
uma usina hidroelétrica. As de tensão contínua podem ser as que
3. Desova-se o ácido em água limpa;
utilizam processos químicos, como as baterias de carro e pilhas, ou
4. Queima-se a placa na solução de picloreto de ferro por um
proveniente da retificação da tensão alternada, ou seja, conversão da
tempo que varia com a vida útil ou composição da solução,
tensão alternada em contínua por meio de componentes eletrônicos, os
neutralizando em seguido com água para evitar que estrague o
diodos.
layute;
Vamos discutir sistemas simples nos quais os parâmetros
5. Fura-se a placa para realização da soldagem;
físicos importantes das fontes são mantidos constantes, de forma que a
6. Remove-se a tinta da caneta utilizando álcool ou esponja de
saída dessas fontes em geral são constante quando a carga externa
aço, efetuando-se a limpeza com estopa antes de efetuar a soldagem;
muda. Temos abaixo uma fonte Chaveada, onde o fato básico que rege
o funcionamento das mesmas está na capacidade de armazenamento de
PARA CONFECÇÃO DA FONTE:
energia em capacitores (em forma de tensão) e em indutores (em forma
de corrente).
1. Testa-se tanto o transformador com os componentes antes de
montar a fonte, com objetivo de evitar possíveis erros. Esse teste
FONTE INDUSTRIAL CHAVEADA
pode ser efetuado em um protoborde;
2. Efetua a soldagem dos componentes verificando o modelo do
projeto;
3. Passa um verniz na placa;
4. Efetua-se testes para verificar o correto funcionamento da
fonte, como tensão de entrada e de saída, como a corrente.
RESULTADOS E DISCUSSÕES
O projeto foi realiza com sucesso obtendo-se os resultados
esperados. Tensão de entrada 220V e, saída de 9V, tendo uma pequena
variação de 10% para mais ou menos.
Fonte Linear - é formada Todo o projeto foi realizado
geralmente por um transformador conforme roteiro, onde foram
AC/DC, retificador, filtro, respeitados os valores dos
Transistor de potência, componentes utilizados.
bloco/circuito de controle e saída A maioria dos componentes
DC, este circuito é empregado em foram reciclados de sucatas eletrônicas
aparelhos que consomem pouca ou comprados em lojas de eletrônica,
energia. A fonte de alimentação para que a fonte fosse então produzida.
linear surgiu primeiro na
eletrônica, é a mais comum e a que mais tem sido utilizada, CONCLUSÃO
principalmente no áudio/vídeo.
Portanto, o projeto da fonte de corrente continua foi realizado
FONTE LINEAR PRODUZIDA NO LABORATÓRIO DA com sucesso, obtendo-se uma tensão de 9V na saída em que a corrente
ESCOLA máxima não ultrapassa 1A.
Essa fonte é composta por uma retificação, os diodos 1N4007,
apresentando uma boa filtragem, os capacitores C1=4700µF e C2=470µF
tanto como regulagem, tanto a resistência com o regulador LM7809,
responsável pela saída ser igual a 9V, ou seja, a quantidade desejada.
REFERÊNCIAS
www.cefetba.br/fisica/NFL/fge3/medeletr/V&Isources_por.html
MATERIAIS UTILIZADOS www.wikipedia.org/wiki/Fonte_de_tens%C3%A3o
Apostilas do Instituto Universal Brasileiro.
