1. Escola
Técnica
Sandra Silva

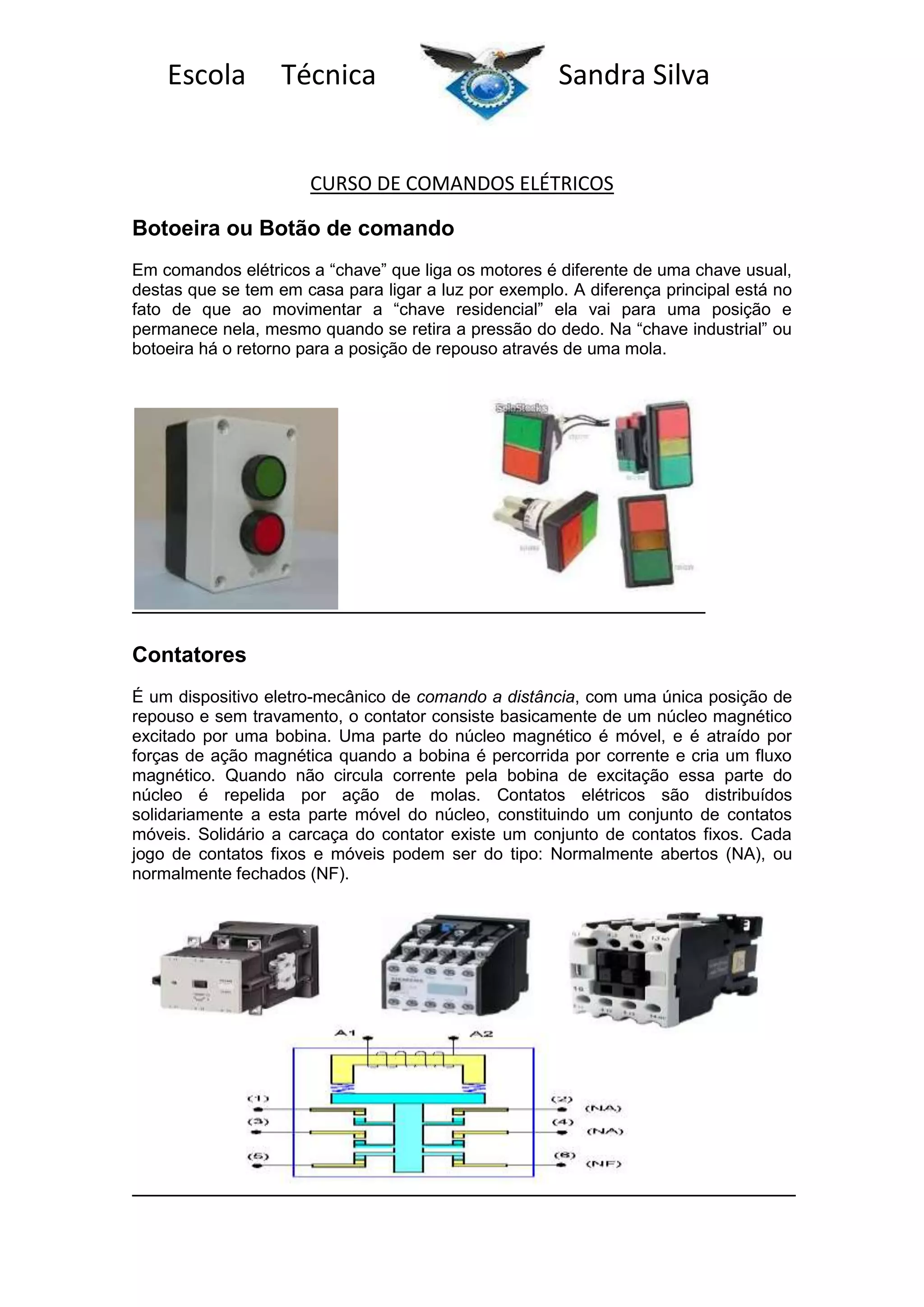

CURSO DE COMANDOS ELÉTRICOS
Botoeira ou Botão de comando
Em comandos elétricos a “chave” que liga os motores é diferente de uma chave usual,
destas que se tem em casa para ligar a luz por exemplo. A diferença principal está no
fato de que ao movimentar a “chave residencial” ela vai para uma posição e
permanece nela, mesmo quando se retira a pressão do dedo. Na “chave industrial” ou
botoeira há o retorno para a posição de repouso através de uma mola.
Contatores
É um dispositivo eletro-mecânico de comando a distância, com uma única posição de
repouso e sem travamento, o contator consiste basicamente de um núcleo magnético
excitado por uma bobina. Uma parte do núcleo magnético é móvel, e é atraído por
forças de ação magnética quando a bobina é percorrida por corrente e cria um fluxo
magnético. Quando não circula corrente pela bobina de excitação essa parte do
núcleo é repelida por ação de molas. Contatos elétricos são distribuídos
solidariamente a esta parte móvel do núcleo, constituindo um conjunto de contatos
móveis. Solidário a carcaça do contator existe um conjunto de contatos fixos. Cada
jogo de contatos fixos e móveis podem ser do tipo: Normalmente abertos (NA), ou
normalmente fechados (NF).

2. Escola
Técnica
Sandra Silva
Os contatores podem ser classificados como principais (CW, CWM) ou auxiliares
(CAW). De forma simples pode-se afirmar que os contatores auxiliares tem corrente
máxima de 10A e possuem de 4 a 8 contatos, podendo chegar a 12 contatos. Os
contatores principais têm corrente máxima de até 600A. De uma maneira geral
possuem 3 contatos principais do tipo NA, para manobra de cargas trifásicas a 3 fios.
Classificação:
AC1: é aplicada em cargas ôhmicas ou pouco indutivas, como aquecedores e fornos a
resistência.
AC2: é para acionamento de motores de indução com rotor bobinado.
AC3: é aplicação de motores com rotor de gaiola em cargas normais como bombas,
ventiladores e compressores.
AC4: é para manobras pesadas, como acionar o motor de indução em plena carga,
reversão em plena marcha e operação intermitente.
Fusíveis
Os fusíveis são elementos bem conhecidos, pois se encontram em instalações
residenciais, nos carros, em equipamentos eletrônicos, máquinas, entre outros. São
elementos que se destinam a proteção contra correntes de curto-circuito. Sua atuação
deve-se a fusão de um elemento pelo efeito Joule, provocado pela súbita elevação de
corrente em determinado circuito. O elemento fusível tem propriedades físicas, tais
que o seu ponto de fusão é inferior ao ponto de fusão do cobre. Este último é o
material mais utilizado em condutores de aplicação geral.

3. Escola
Técnica
Sandra Silva

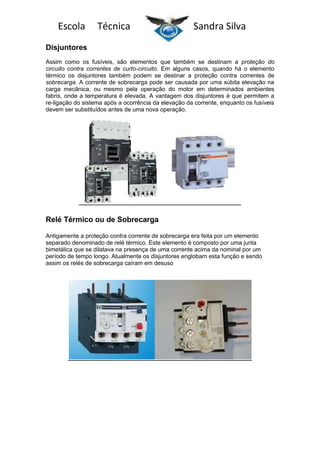

Disjuntores
Assim como os fusíveis, são elementos que também se destinam a proteção do
circuito contra correntes de curto-circuito. Em alguns casos, quando há o elemento
térmico os disjuntores também podem se destinar a proteção contra correntes de
sobrecarga. A corrente de sobrecarga pode ser causada por uma súbita elevação na
carga mecânica, ou mesmo pela operação do motor em determinados ambientes
fabris, onde a temperatura é elevada. A vantagem dos disjuntores é que permitem a
re-ligação do sistema após a ocorrência da elevação da corrente, enquanto os fusíveis
devem ser substituídos antes de uma nova operação.
Relé Térmico ou de Sobrecarga
Antigamente a proteção contra corrente de sobrecarga era feita por um elemento
separado denominado de relé térmico. Este elemento é composto por uma junta
bimetálica que se dilatava na presença de uma corrente acima da nominal por um
período de tempo longo. Atualmente os disjuntores englobam esta função e sendo
assim os relés de sobrecarga caíram em desuso

4. Escola
Técnica

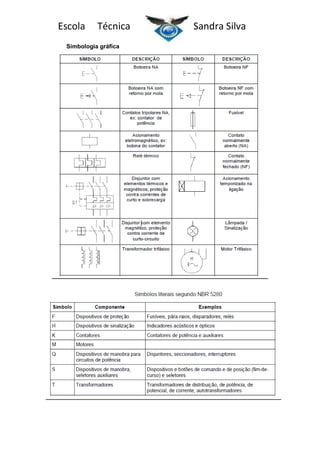

Simbologia gráfica
Sandra Silva

5. Escola
Técnica

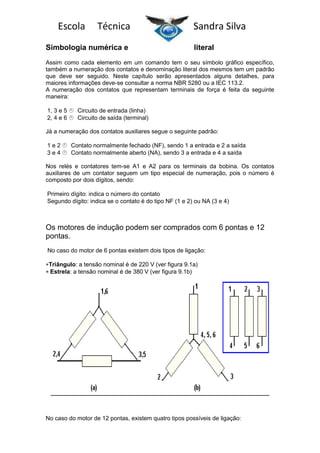

Simbologia numérica e
Sandra Silva
literal
Assim como cada elemento em um comando tem o seu símbolo gráfico específico,
também a numeração dos contatos e denominação literal dos mesmos tem um padrão
que deve ser seguido. Neste capítulo serão apresentados alguns detalhes, para
maiores informações deve-se consultar a norma NBR 5280 ou a IEC 113.2.
A numeração dos contatos que representam terminais de força é feita da seguinte
maneira:
1, 3 e 5 
Circuito de entrada (linha)
2, 4 e 6 
Circuito de saída (terminal)
Já a numeração dos contatos auxiliares segue o seguinte padrão:
1e2
Contato normalmente fechado (NF), sendo 1 a entrada e 2 a saída
3e4
Contato normalmente aberto (NA), sendo 3 a entrada e 4 a saída
Nos relés e contatores tem-se A1 e A2 para os terminais da bobina. Os contatos
auxiliares de um contator seguem um tipo especial de numeração, pois o número é
composto por dois dígitos, sendo:
Primeiro dígito: indica o número do contato
Segundo dígito: indica se o contato é do tipo NF (1 e 2) ou NA (3 e 4)
Os motores de indução podem ser comprados com 6 pontas e 12
pontas.
No caso do motor de 6 pontas existem dois tipos de ligação:
Triângulo: a tensão nominal é de 220 V (ver figura 9.1a)
Estrela: a tensão nominal é de 380 V (ver figura 9.1b)
No caso do motor de 12 pontas, existem quatro tipos possíveis de ligação:

6. Escola
Técnica
Triângulo em paralelo: a tensão nominal é 220 V
Estrela em paralelo: a tensão nominal é 380 V
Triângulo em série: a tensão nominal é 440 V
Estrela em série: a tensão nominal é 760 V
Sandra Silva

7. Escola
Técnica
Sandra Silva

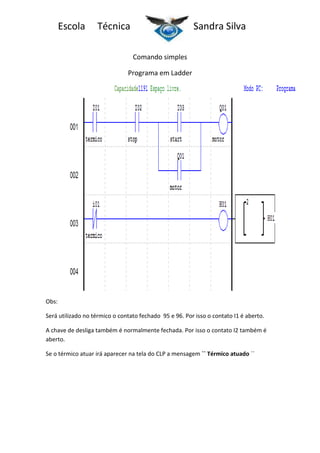

Comando simples
Programa em Ladder
Obs:
Será utilizado no térmico o contato fechado 95 e 96. Por isso o contato I1 é aberto.
A chave de desliga também é normalmente fechada. Por isso o contato I2 também é
aberto.
Se o térmico atuar irá aparecer na tela do CLP a mensagem `` Térmico atuado ´´

8. Escola
Técnica
Sandra Silva
Comando com Reversão
Programação em Ladder
Obs : O térmico e o STOP são comuns para os dois comandos, por isso, é utilizado uma
memória. (Como o térmico e o stop são normalmente fechados é utilizado um contato fechado
dessa memória nas duas linhas de comando.

9. Escola
Técnica
Sandra Silva
Comando estrela Triângulo
Programação em Ladder
T1 desliga a bobina estrela
T2 liga a bobina triângulo
q3 e q2 são intertravamentos.

10. Escola
Técnica
Sandra Silva
PROCEDIMENTO PARA PARAMETRIZAÇÃO BÁSICA PARA OPERAÇÃO COM
COMANDOS VIA IHM (INTERFACE HOMEM MÁQUINA
DESBLOQUEAR O INVERSOR PARA A ALTERAÇÃO DE VALORES DOS
PARÂMETROS.
•
•
•
•
Apertar na tecla PROG.
Acessar o parâmetro p000 através da tecla ▲ ou da tecla ▼.
Apertar novamente na tecla PROG. Aparecerá o número 0 no visor. Alterar o
valor do parâmetro para 5 através da tecla ▲.
Pressionar novamente a tecla prog para gravar o valor selecionado. Aparecerá
p000 no visor.
DEFINIÇÃO DA FAIXA DE FREQUÊNCIAS DE OPERAÇÃO (FAIXA DE VELOCIDADES
DE OPERAÇÃO DO MOTOR)
A frequência mínima é definida no parâmetro 133 e a frequência máxima no
parâmetro 134. Considerando uma faixa de operação entre uma velocidade bem
pequena, próxima de zero, e uma velocidade de aproximadamente 1,5 vezes a
velocidade nominal, nesta aula, a frequência mínima deverá ser ajustada em 5 hz
e a frequência máxima em 90 hz.
DEFINIÇÃO DA TENSÃO MÁXIMA DE SAÍDA DO INVERSOR.
• A tensão máxima de saída do inversor pode ser ajustada entre 0 e 100% do
valor da tensão da rede, através do parâmetro 142. A rede de entrada é de 220
v. O motor deverá ser alimentado em 220 v. Desta forma, a máxima tensão
de saída do inversor deverá ser ajustada em 100% do valor da tensão da rede
DEFINIÇÃO DA CORRENTE DE SOBRECARGA.
• Define-se como corrente de sobrecarga a máxima corrente que será permitida
na saída do inversor em regime contínuo de funcionamento. Correntes de saída
acima deste valor provocam o desligamento do inversor. O tempo de
desligamento é regido por uma curva corrente versus tempo semelhante
aquelas de dispositivos de proteção como, por exemplo, relés de sobrecarga.
• Quanto mais severa for a sobrecarga, mais rapidamente o inversor será
desligado. Este parâmetro não atua em sobrecargas transitórias de curta
duração, como é o caso das partidas. Usualmente, a corrente de sobrecarga é
ajustada num valor
• superior ao valor da corrente nominal do motor que será acionado.
Procedimento prático:
• Acessar o parâmetro 156 e ajustar o valor do parâmetro, no valor
correspondente a uma sobrecarga de 20% no valor da corrente nominal do
motor.

11. Escola
Técnica
Sandra Silva
•

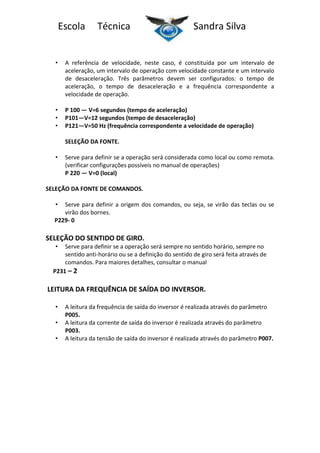

A referência de velocidade, neste caso, é constituída por um intervalo de
aceleração, um intervalo de operação com velocidade constante e um intervalo
de desaceleração. Três parâmetros devem ser configurados: o tempo de
aceleração, o tempo de desaceleração e a frequência correspondente a
velocidade de operação.
•
•
•
P 100 — V=6 segundos (tempo de aceleração)
P101—V=12 segundos (tempo de desaceleração)
P121—V=50 Hz (frequência correspondente a velocidade de operação)
SELEÇÃO DA FONTE.
•
Serve para definir se a operação será considerada como local ou como remota.
(verificar configurações possíveis no manual de operações)
P 220 — V=0 (local)
SELEÇÃO DA FONTE DE COMANDOS.
•
Serve para definir a origem dos comandos, ou seja, se virão das teclas ou se
virão dos bornes.
P229- 0
SELEÇÃO DO SENTIDO DE GIRO.
•
Serve para definir se a operação será sempre no sentido horário, sempre no
sentido anti-horário ou se a definição do sentido de giro será feita através de
comandos. Para maiores detalhes, consultar o manual
P231 – 2
LEITURA DA FREQUÊNCIA DE SAÍDA DO INVERSOR.
•
•
•
A leitura da frequência de saída do inversor é realizada através do parâmetro
P005.
A leitura da corrente de saída do inversor é realizada através do parâmetro
P003.
A leitura da tensão de saída do inversor é realizada através do parâmetro P007.

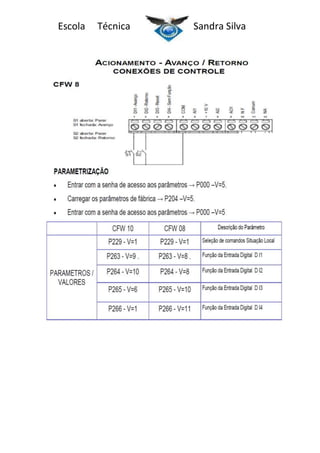

12. Escola
Técnica
Sandra Silva

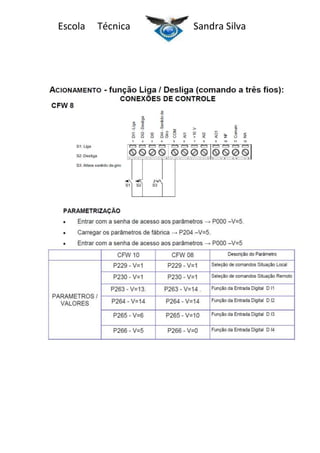

13. Escola
Técnica
Sandra Silva

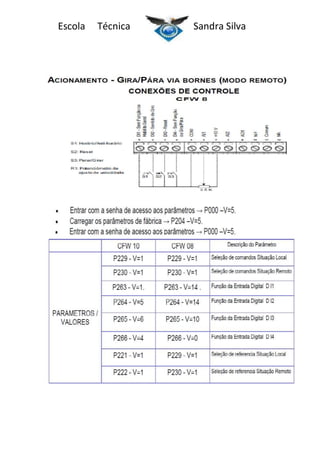

14. Escola
Técnica
Sandra Silva

15. Escola
Técnica
Sandra Silva

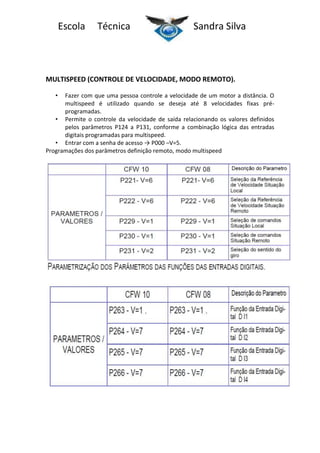

MULTISPEED (CONTROLE DE VELOCIDADE, MODO REMOTO).
•
Fazer com que uma pessoa controle a velocidade de um motor a distância. O
multispeed é utilizado quando se deseja até 8 velocidades fixas préprogramadas.
• Permite o controle da velocidade de saída relacionando os valores definidos
pelos parâmetros P124 a P131, conforme a combinação lógica das entradas
digitais programadas para multispeed.
• Entrar com a senha de acesso → P000 –V=5.
Programações dos parâmetros definição remoto, modo multispeed

16. Escola
•
•
•
Técnica
Sandra Silva

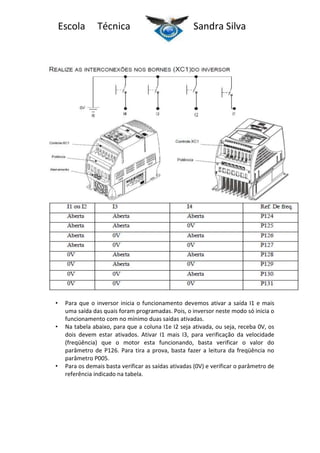

Para que o inversor inicia o funcionamento devemos ativar a saída I1 e mais
uma saída das quais foram programadas. Pois, o inversor neste modo só inicia o
funcionamento com no mínimo duas saídas ativadas.
Na tabela abaixo, para que a coluna I1e I2 seja ativada, ou seja, receba 0V, os
dois devem estar ativados. Ativar I1 mais I3, para verificação da velocidade
(freqüência) que o motor esta funcionando, basta verificar o valor do
parâmetro de P126. Para tira a prova, basta fazer a leitura da freqüência no
parâmetro P005.
Para os demais basta verificar as saídas ativadas (0V) e verificar o parâmetro de
referência indicado na tabela.
