O módulo 1 MIC-003 ensina programação básica em C para Arduino, com foco na prática através do simulador Tinkercad. O conteúdo abrange desde a introdução ao Arduino e seus tipos, até estruturas básicas de programação e exemplos práticos como o controle de LEDs. Os alunos aprenderão a usar o ambiente de desenvolvimento IDE do Arduino e a implementar projetos simples usando componentes eletrônicos.

1. MÓDULO 1

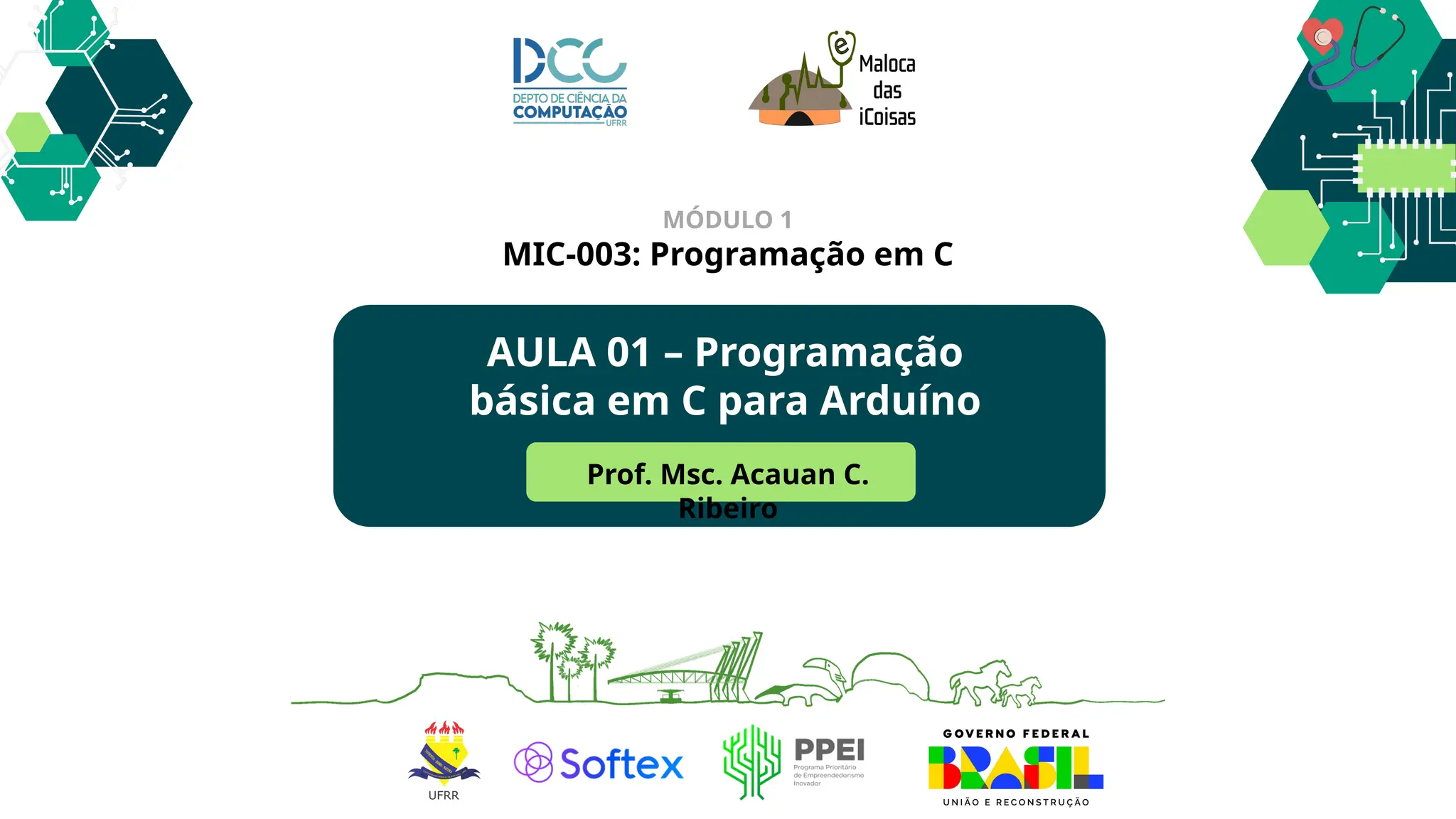

MIC-003: Programação em C
AULA 01 – Programação
básica em C para Arduíno
Prof. Msc. Acauan C.
Ribeiro

2. 2

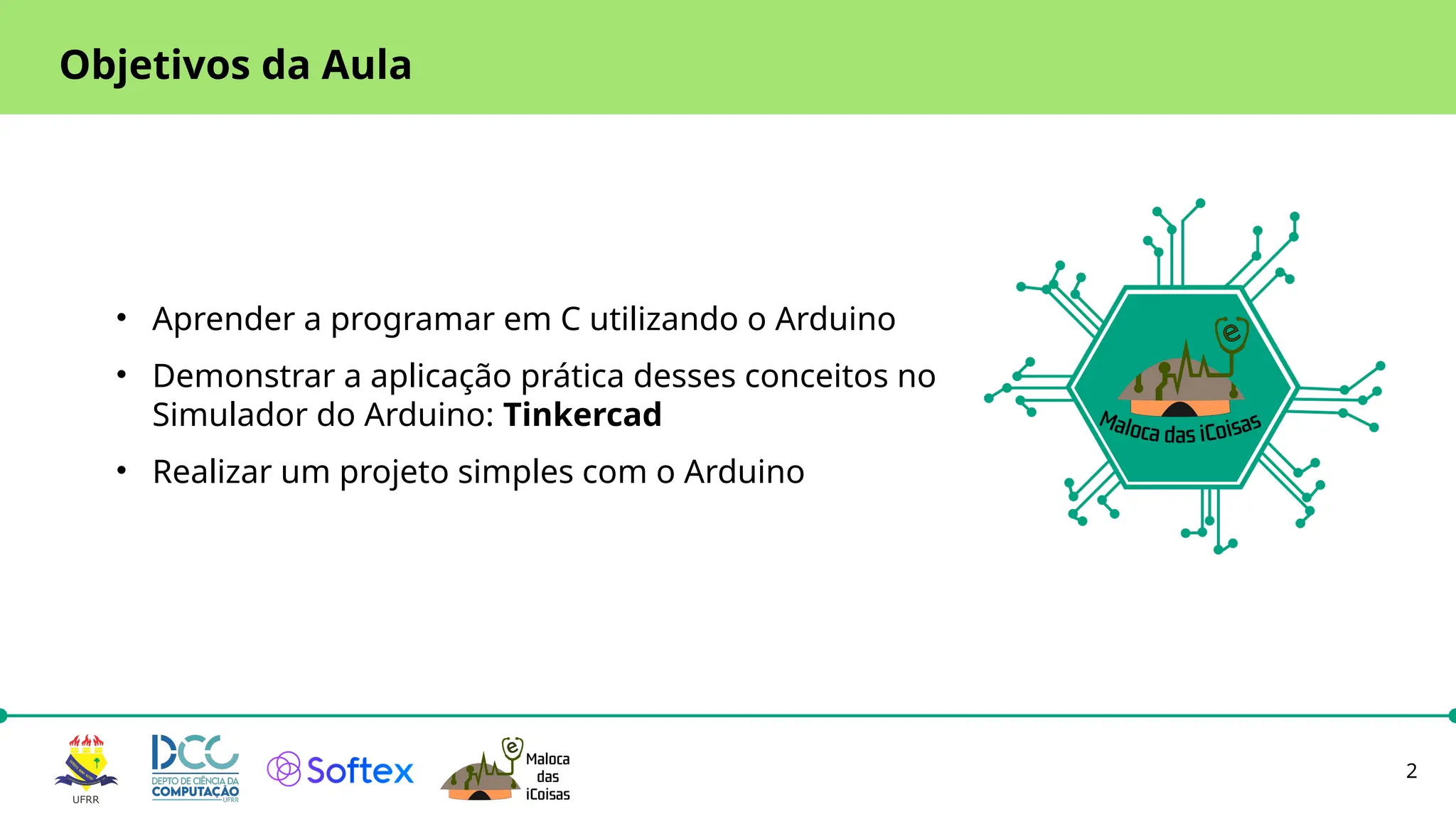

Objetivos da Aula
• Aprender a programar em C utilizando o Arduino
• Demonstrar a aplicação prática desses conceitos no
Simulador do Arduino: Tinkercad
• Realizar um projeto simples com o Arduino

3. 3

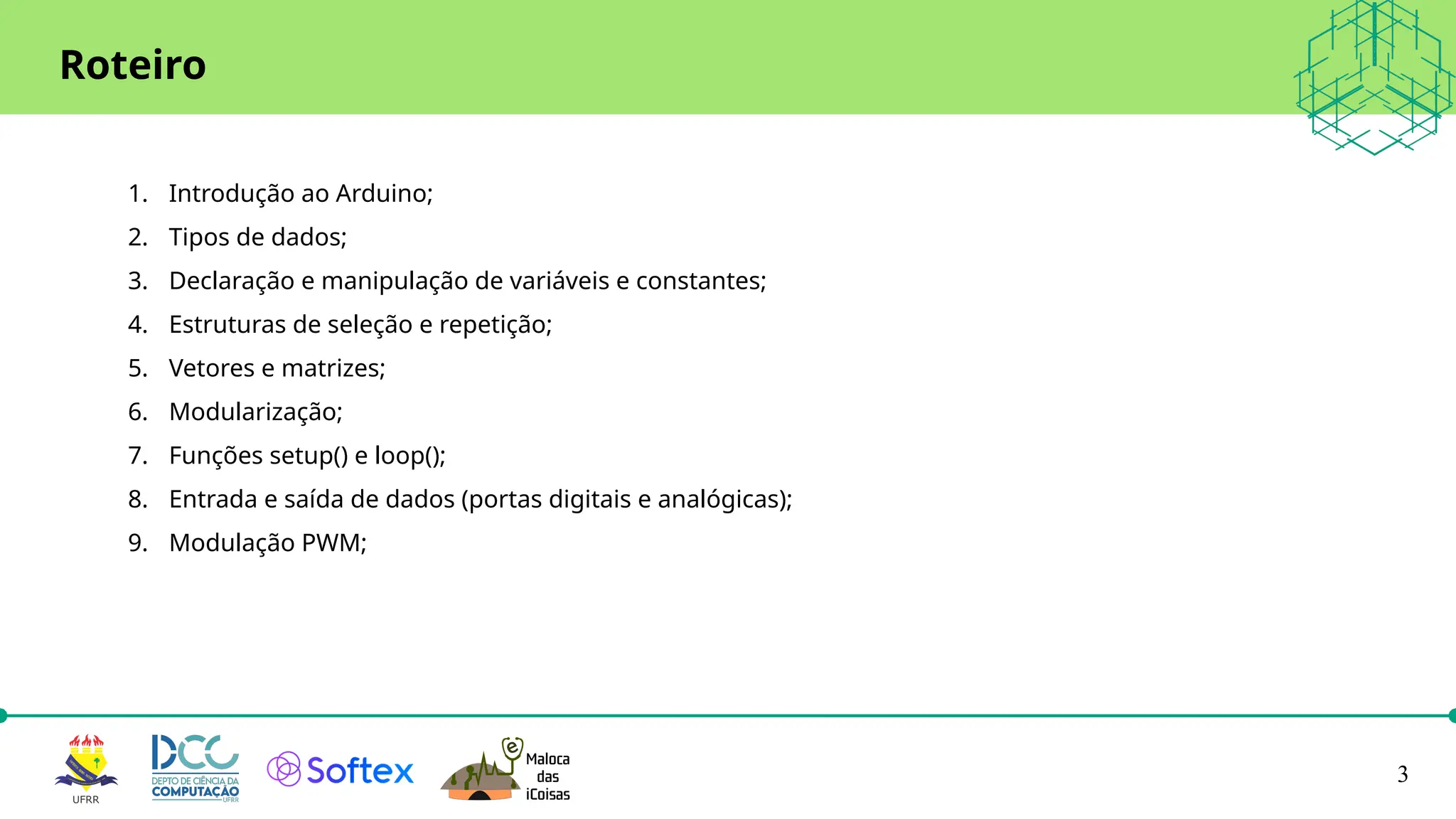

Roteiro
1. Introdução ao Arduino;
2. Tipos de dados;
3. Declaração e manipulação de variáveis e constantes;
4. Estruturas de seleção e repetição;
5. Vetores e matrizes;
6. Modularização;
7. Funções setup() e loop();
8. Entrada e saída de dados (portas digitais e analógicas);
9. Modulação PWM;

4. 4

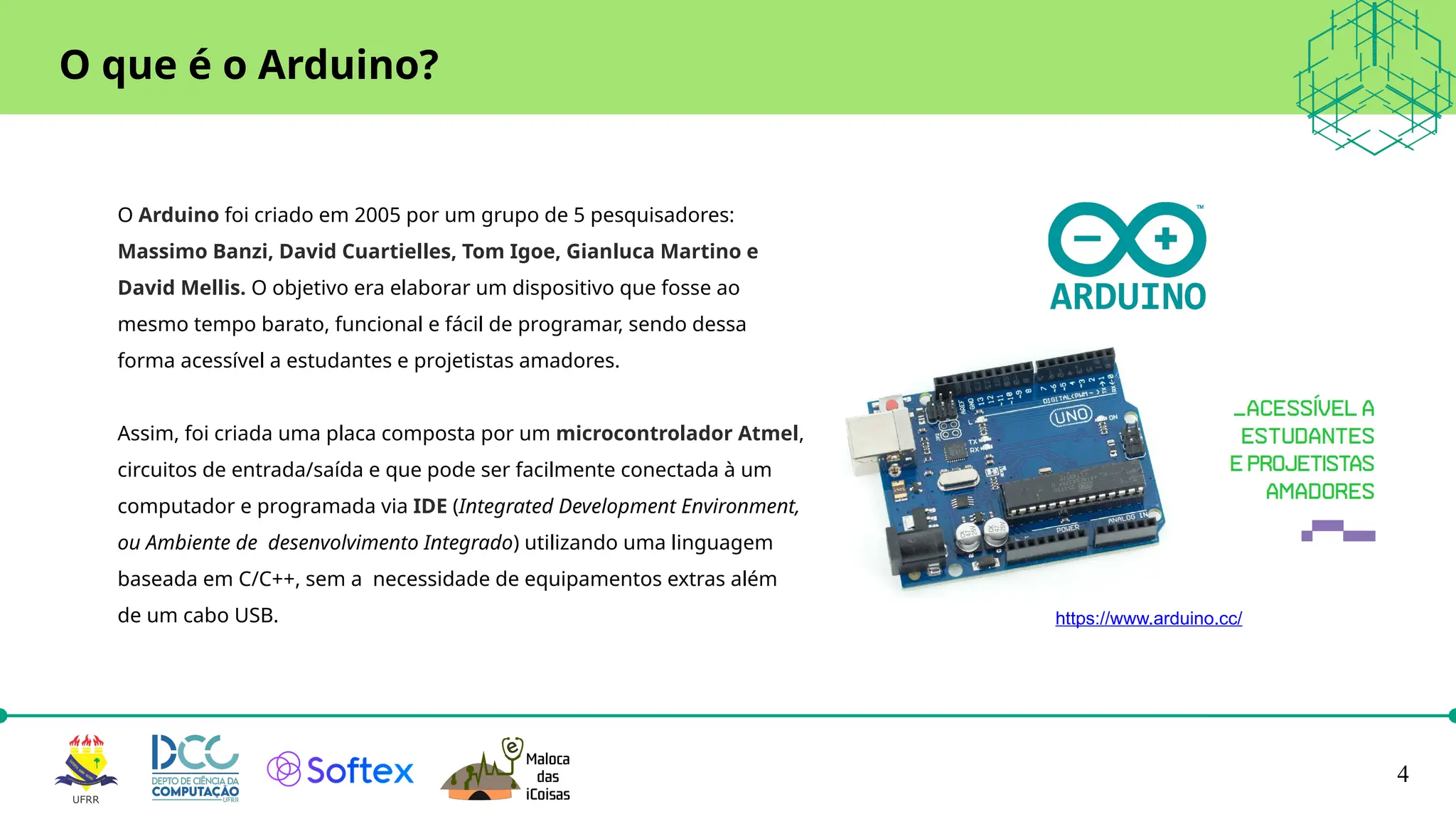

O Arduino foi criado em 2005 por um grupo de 5 pesquisadores:
Massimo Banzi, David Cuartielles, Tom Igoe, Gianluca Martino e
David Mellis. O objetivo era elaborar um dispositivo que fosse ao
mesmo tempo barato, funcional e fácil de programar, sendo dessa
forma acessível a estudantes e projetistas amadores.
Assim, foi criada uma placa composta por um microcontrolador Atmel,
circuitos de entrada/saída e que pode ser facilmente conectada à um
computador e programada via IDE (Integrated Development Environment,
ou Ambiente de desenvolvimento Integrado) utilizando uma linguagem
baseada em C/C++, sem a necessidade de equipamentos extras além
de um cabo USB.
O que é o Arduino?
https://www.arduino.cc/

5. 5

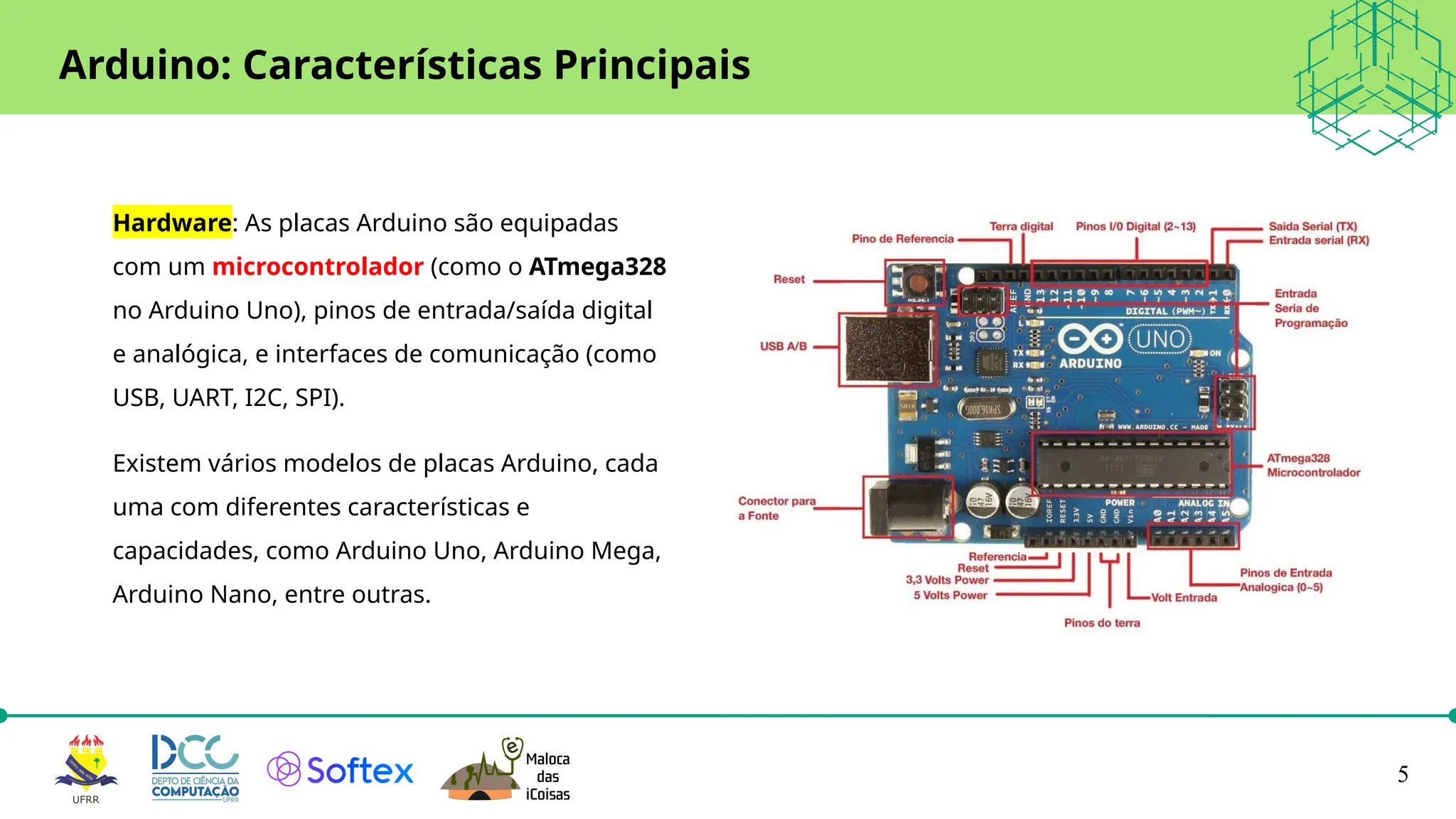

Hardware: As placas Arduino são equipadas
com um microcontrolador (como o ATmega328
no Arduino Uno), pinos de entrada/saída digital
e analógica, e interfaces de comunicação (como
USB, UART, I2C, SPI).
Existem vários modelos de placas Arduino, cada
uma com diferentes características e
capacidades, como Arduino Uno, Arduino Mega,
Arduino Nano, entre outras.
Arduino: Características Principais

6. 6
Arduino: Características Principais


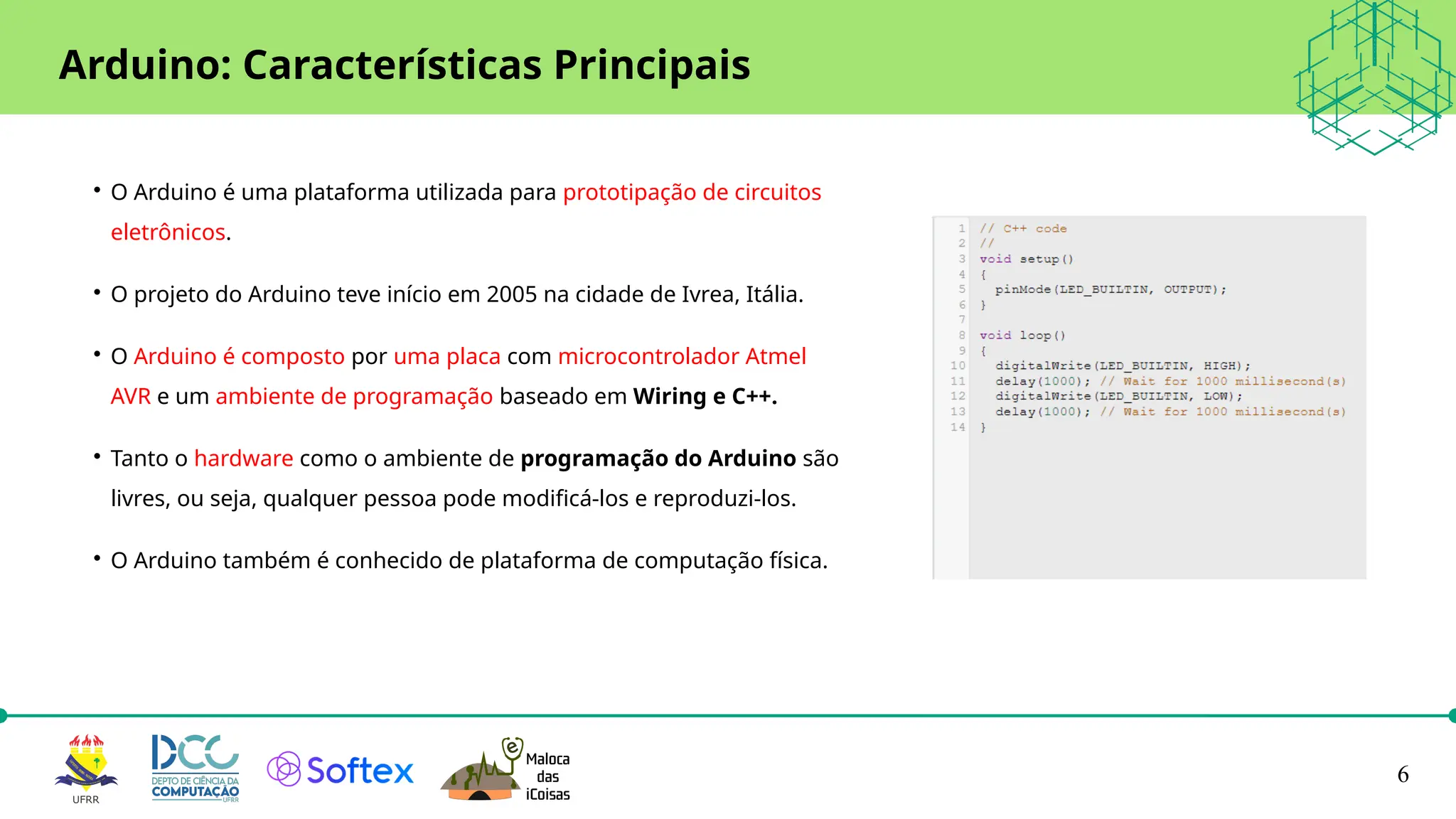

O Arduino é uma plataforma utilizada para prototipação de circuitos
eletrônicos.

O projeto do Arduino teve início em 2005 na cidade de Ivrea, Itália.

O Arduino é composto por uma placa com microcontrolador Atmel
AVR e um ambiente de programação baseado em Wiring e C++.

Tanto o hardware como o ambiente de programação do Arduino são
livres, ou seja, qualquer pessoa pode modificá-los e reproduzi-los.

O Arduino também é conhecido de plataforma de computação física.

7. 7

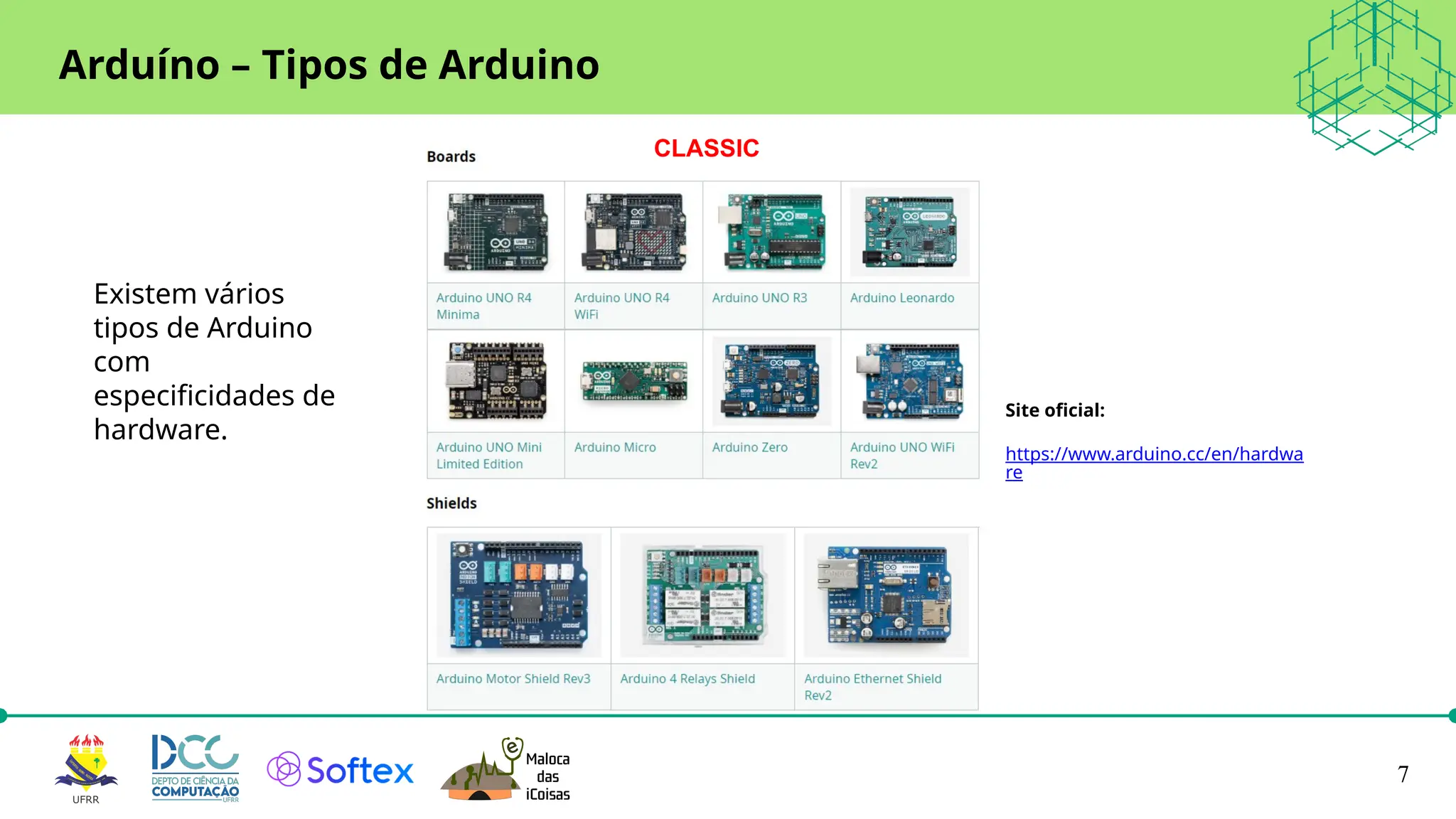

Arduíno – Tipos de Arduino
Site oficial:
https://www.arduino.cc/en/hardwa
re
Existem vários
tipos de Arduino
com
especificidades de
hardware.
CLASSIC

8. 8

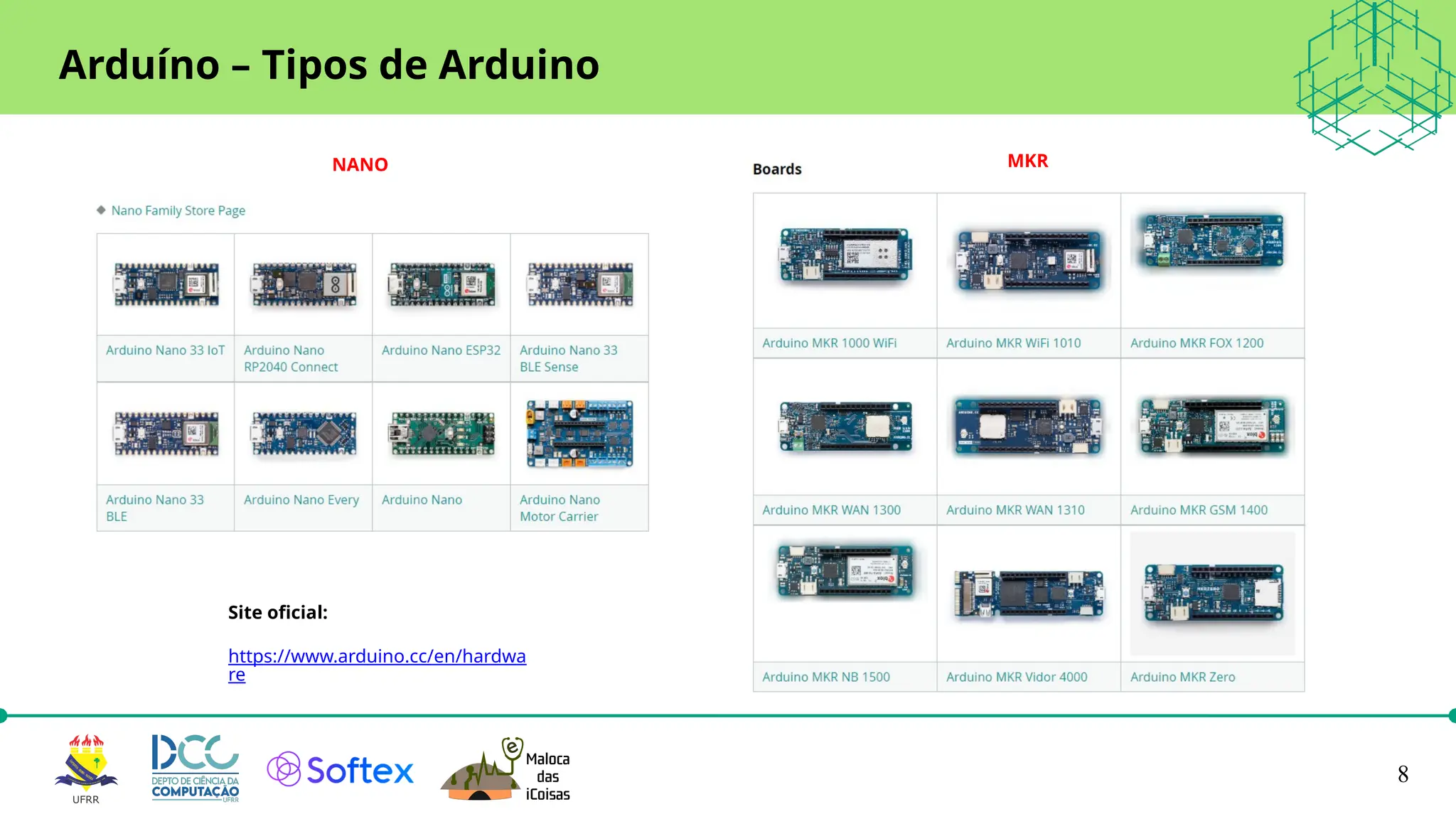

Arduíno – Tipos de Arduino
MKR
NANO
Site oficial:
https://www.arduino.cc/en/hardwa
re

9. 9

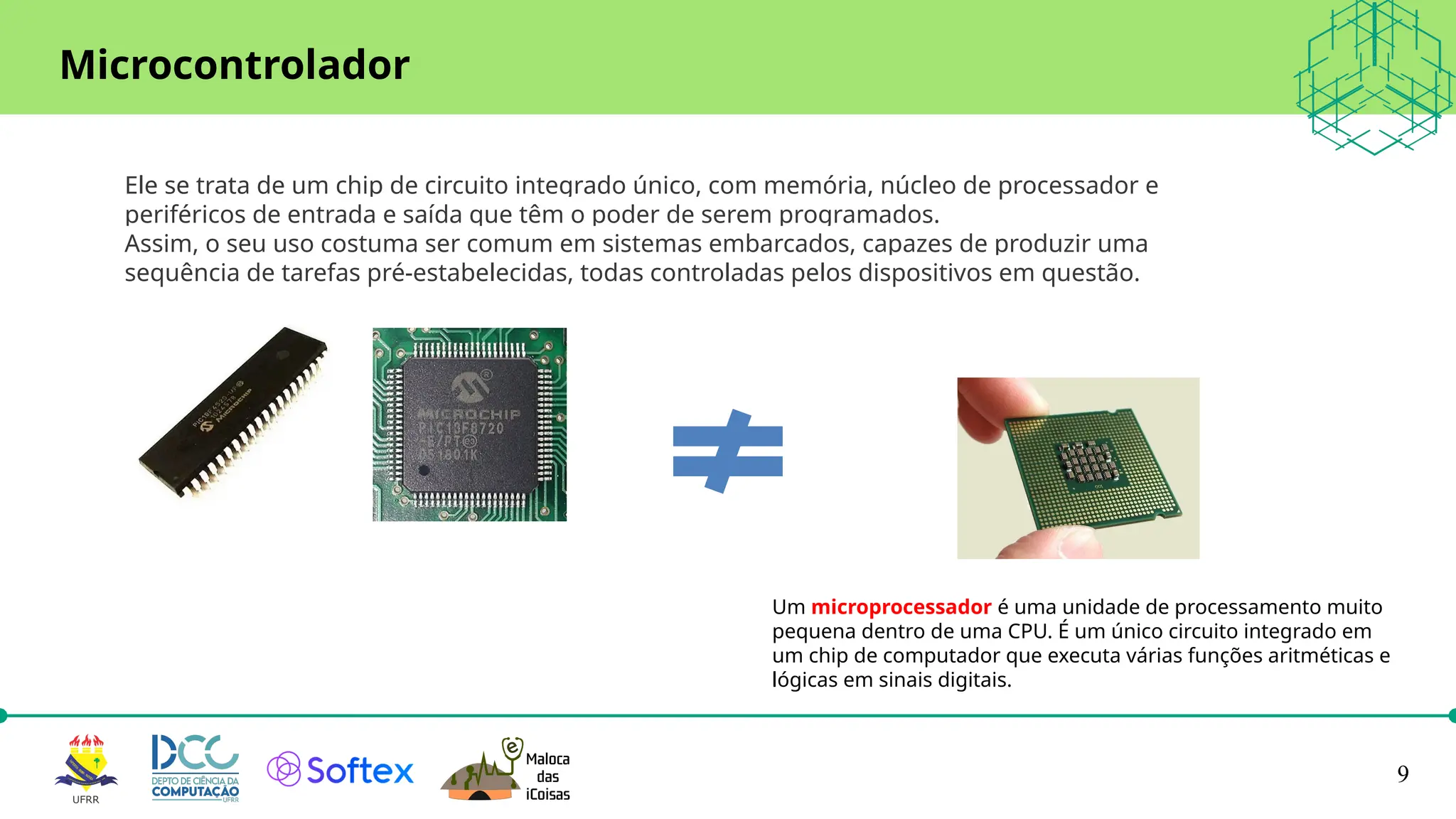

Ele se trata de um chip de circuito integrado único, com memória, núcleo de processador e
periféricos de entrada e saída que têm o poder de serem programados.
Assim, o seu uso costuma ser comum em sistemas embarcados, capazes de produzir uma
sequência de tarefas pré-estabelecidas, todas controladas pelos dispositivos em questão.
Microcontrolador
Um microprocessador é uma unidade de processamento muito
pequena dentro de uma CPU. É um único circuito integrado em
um chip de computador que executa várias funções aritméticas e
lógicas em sinais digitais.

10. 10

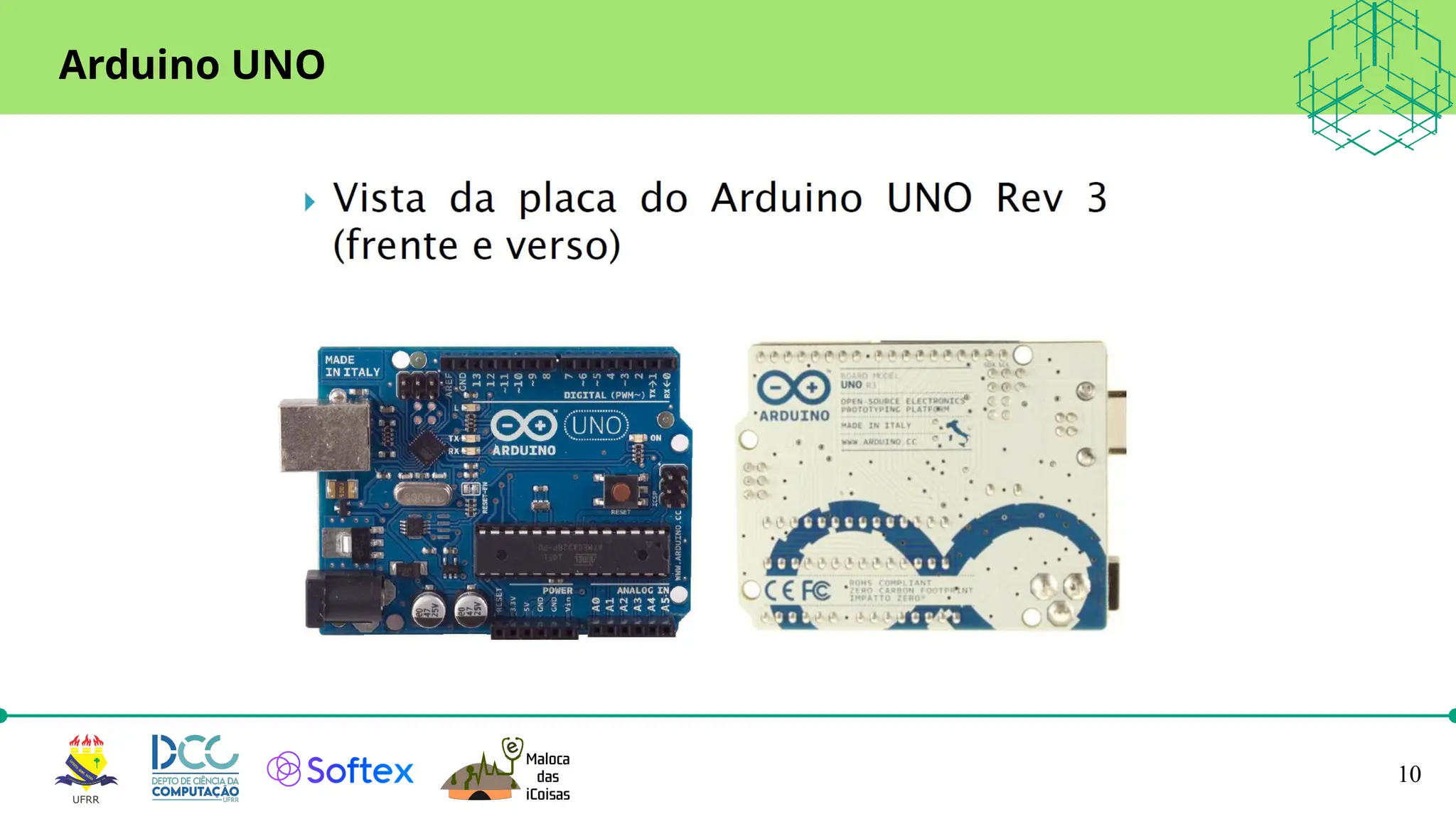

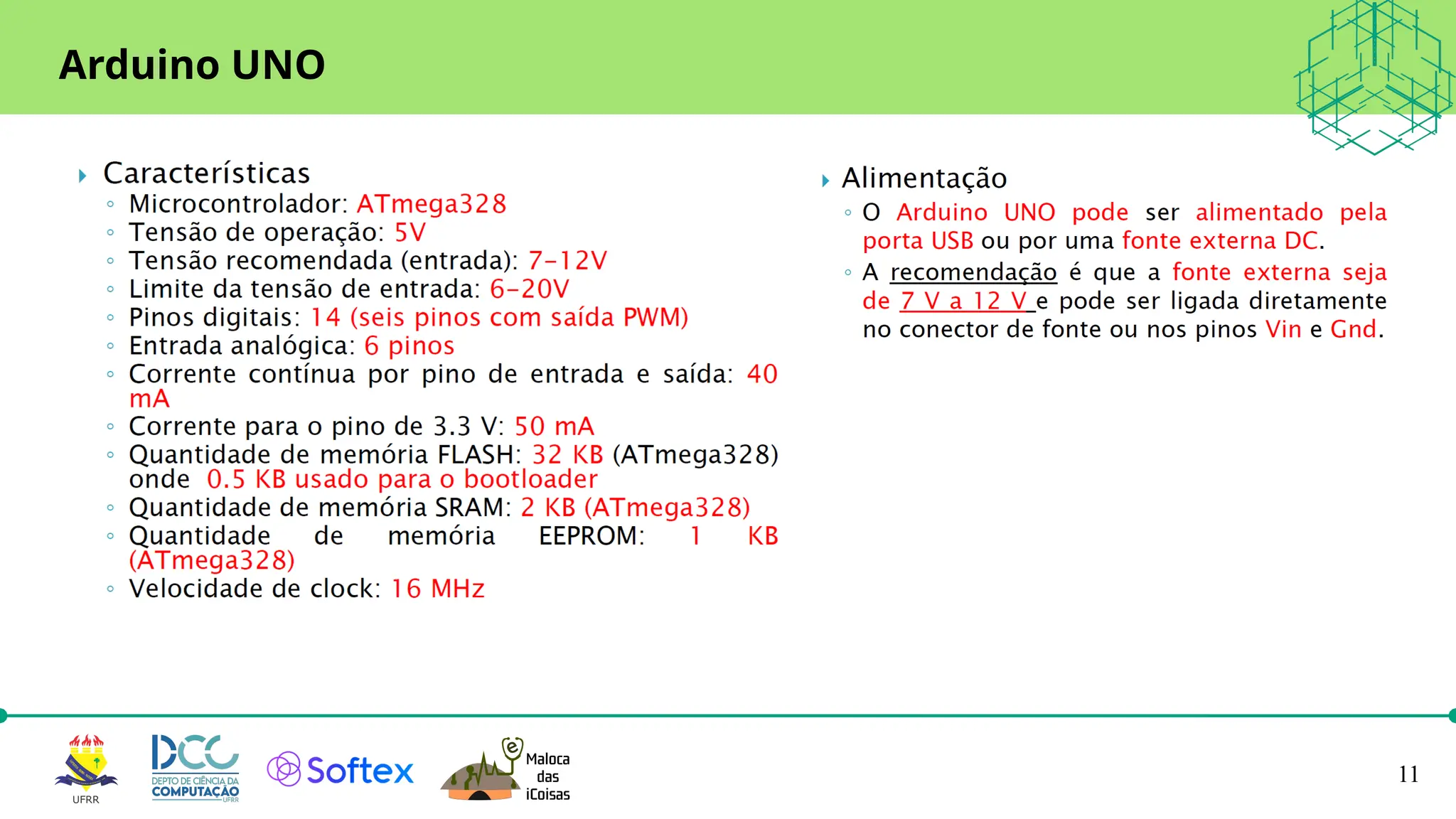

Arduino UNO

11. 11
Arduino UNO

12. 12

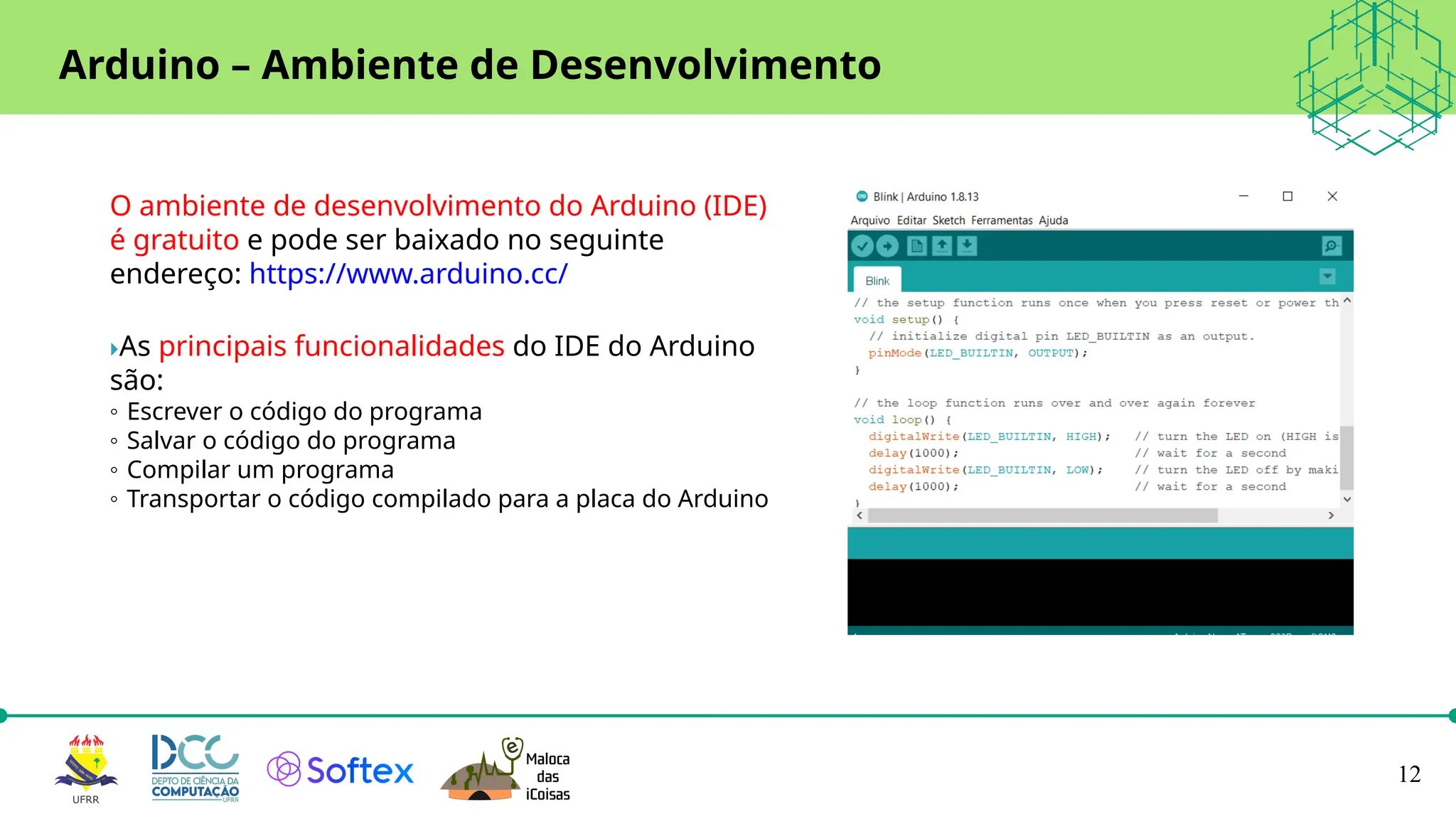

Arduino – Ambiente de Desenvolvimento
O ambiente de desenvolvimento do Arduino (IDE)
é gratuito e pode ser baixado no seguinte
endereço: https://www.arduino.cc/
As principais funcionalidades do IDE do Arduino
são:
◦ Escrever o código do programa
◦ Salvar o código do programa
◦ Compilar um programa
◦ Transportar o código compilado para a placa do Arduino

13. 13

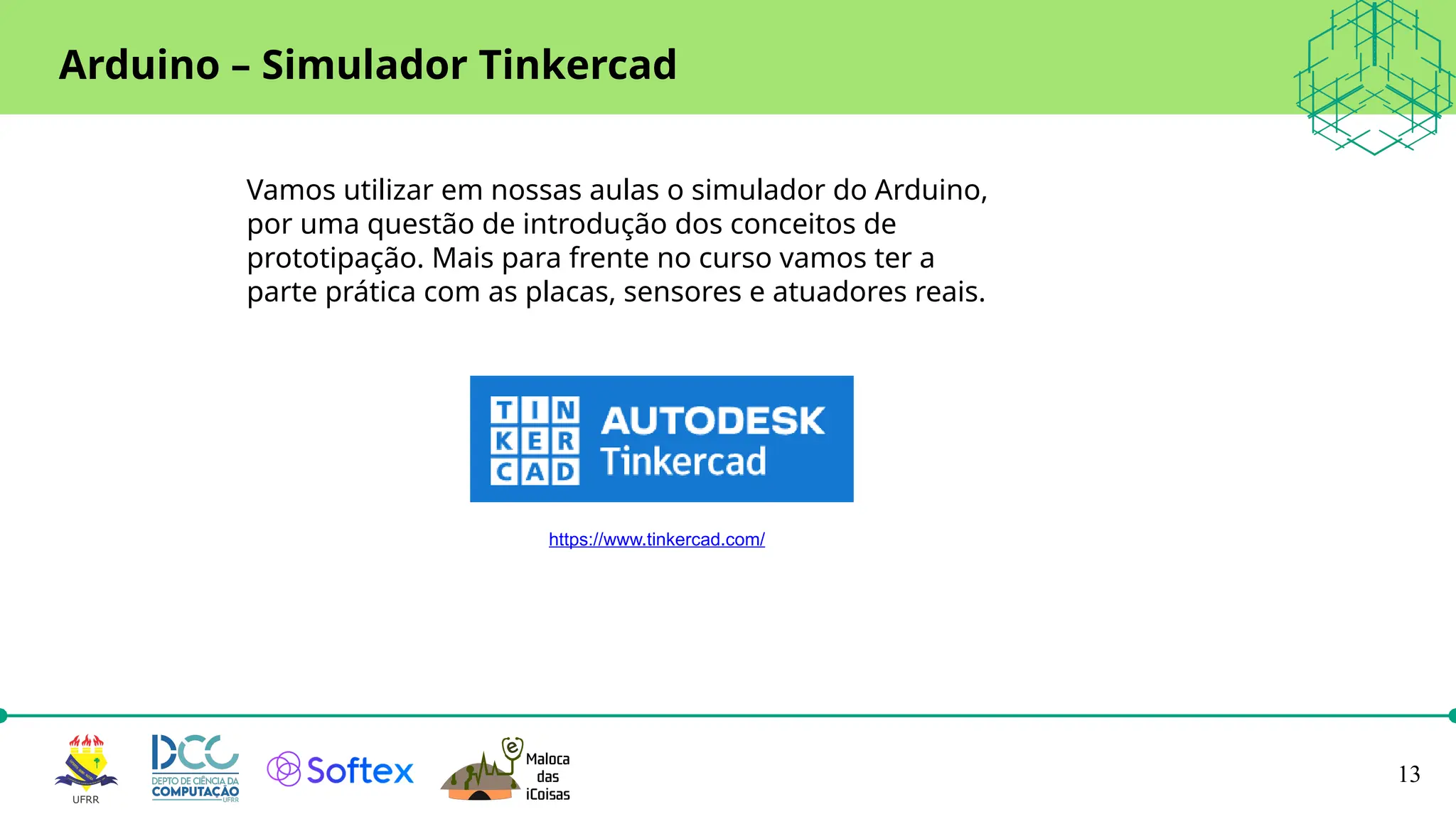

Arduino – Simulador Tinkercad
https://www.tinkercad.com/
Vamos utilizar em nossas aulas o simulador do Arduino,
por uma questão de introdução dos conceitos de
prototipação. Mais para frente no curso vamos ter a
parte prática com as placas, sensores e atuadores reais.

14. 14

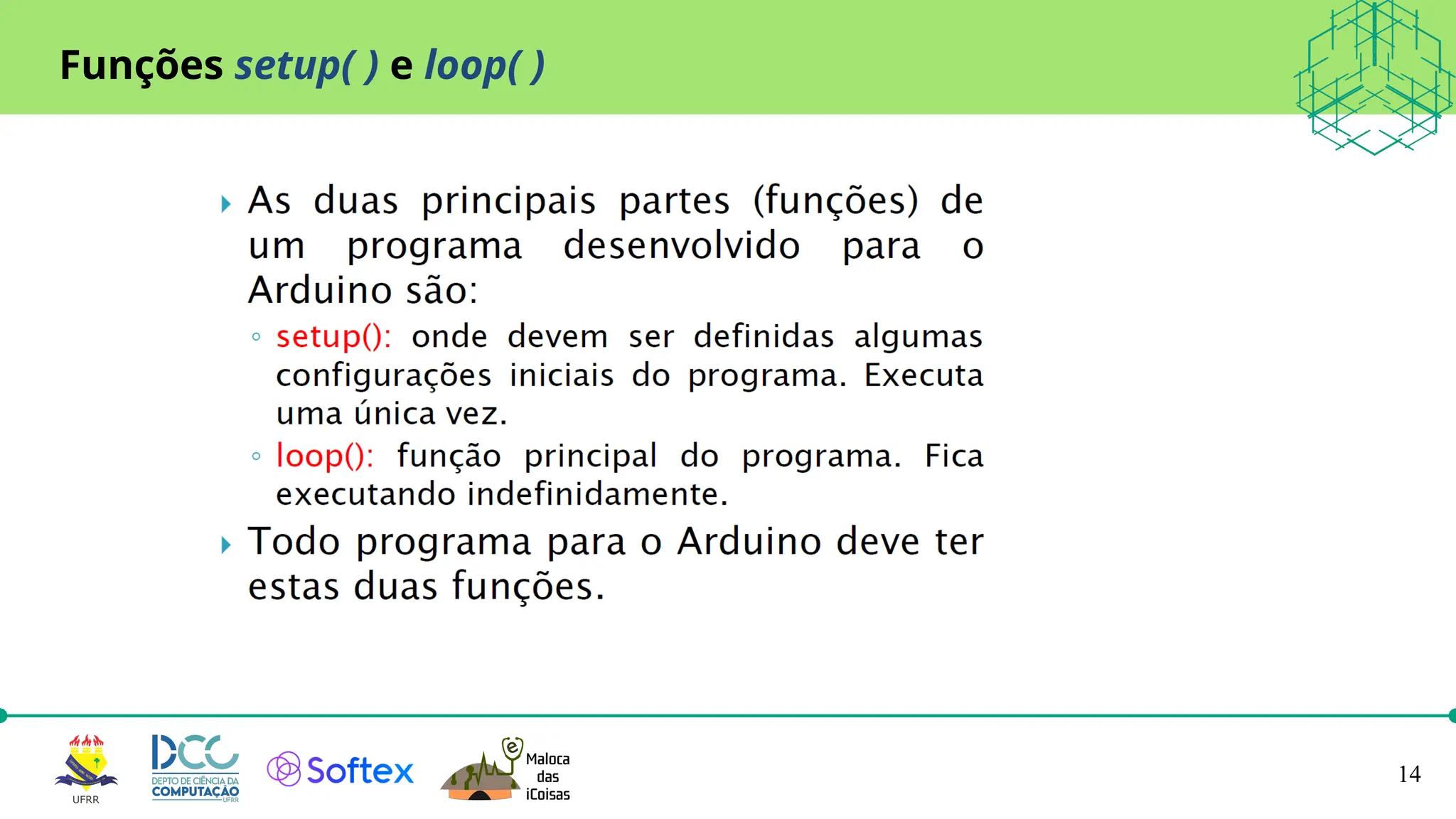

Funções setup( ) e loop( )

15. 15

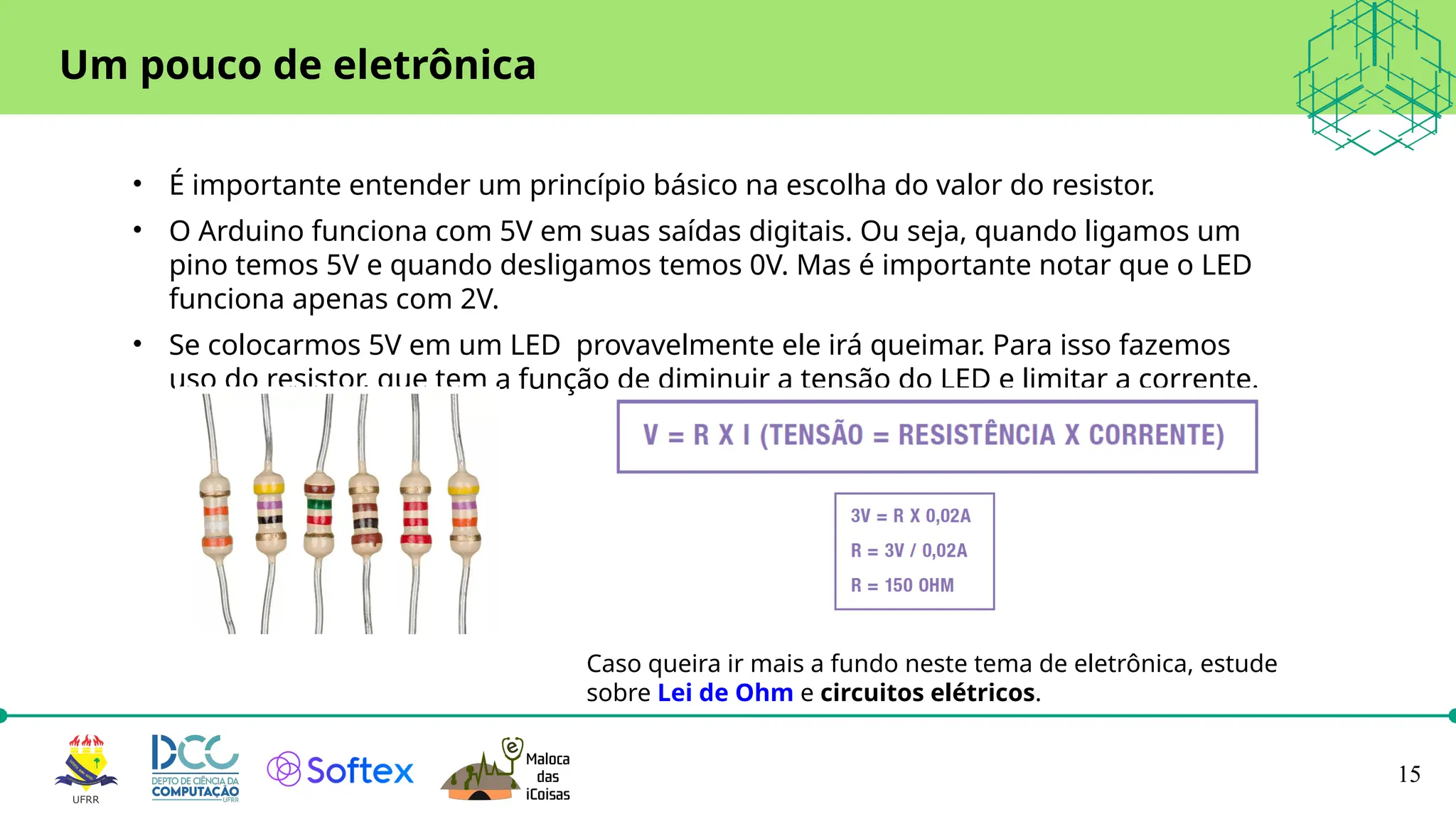

• É importante entender um princípio básico na escolha do valor do resistor.
• O Arduino funciona com 5V em suas saídas digitais. Ou seja, quando ligamos um
pino temos 5V e quando desligamos temos 0V. Mas é importante notar que o LED
funciona apenas com 2V.
• Se colocarmos 5V em um LED provavelmente ele irá queimar. Para isso fazemos
uso do resistor, que tem a função de diminuir a tensão do LED e limitar a corrente.
Um pouco de eletrônica
Caso queira ir mais a fundo neste tema de eletrônica, estude
sobre Lei de Ohm e circuitos elétricos.

16. 16

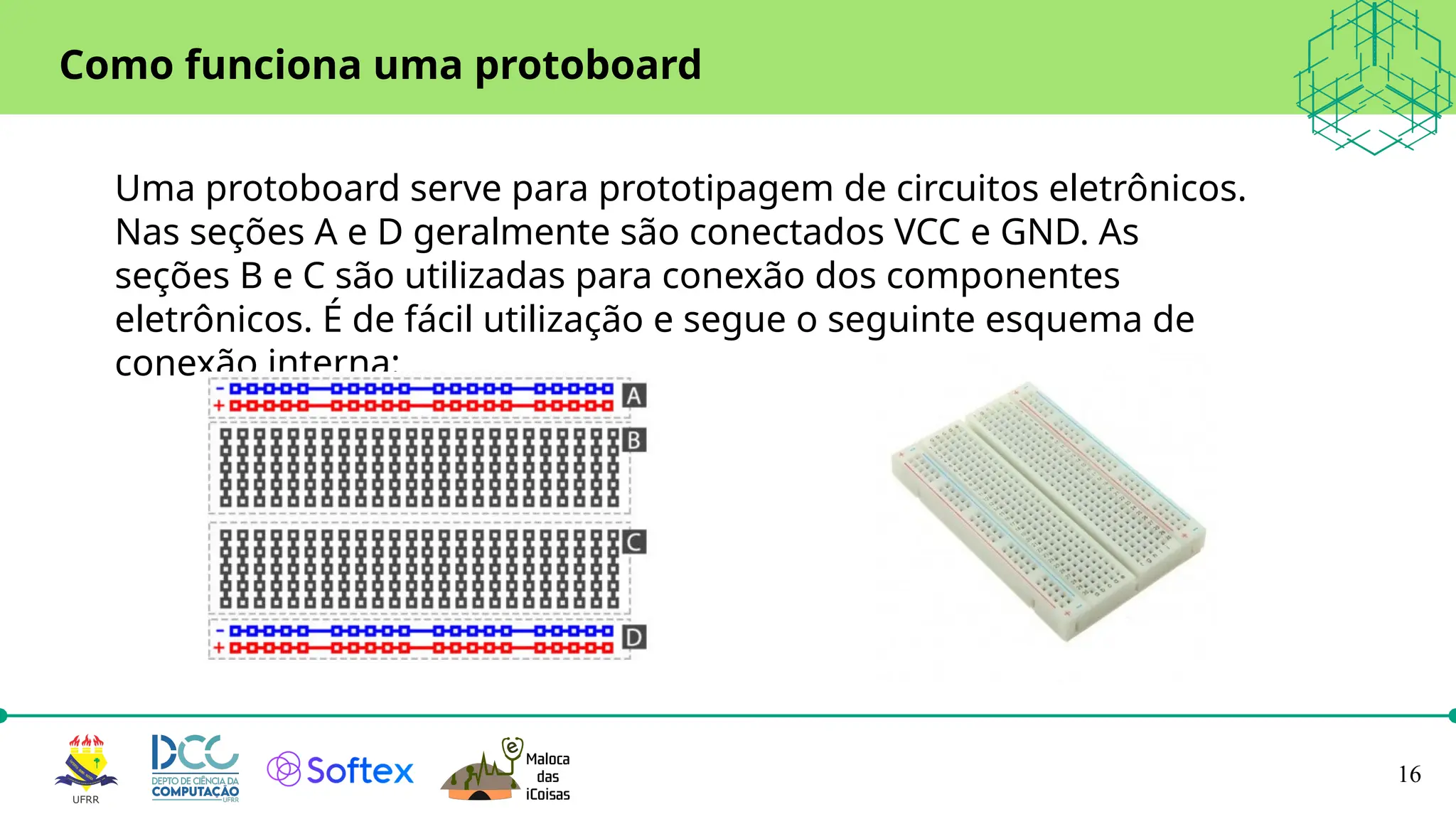

Uma protoboard serve para prototipagem de circuitos eletrônicos.
Nas seções A e D geralmente são conectados VCC e GND. As
seções B e C são utilizadas para conexão dos componentes
eletrônicos. É de fácil utilização e segue o seguinte esquema de
conexão interna:
Como funciona uma protoboard

17. 17

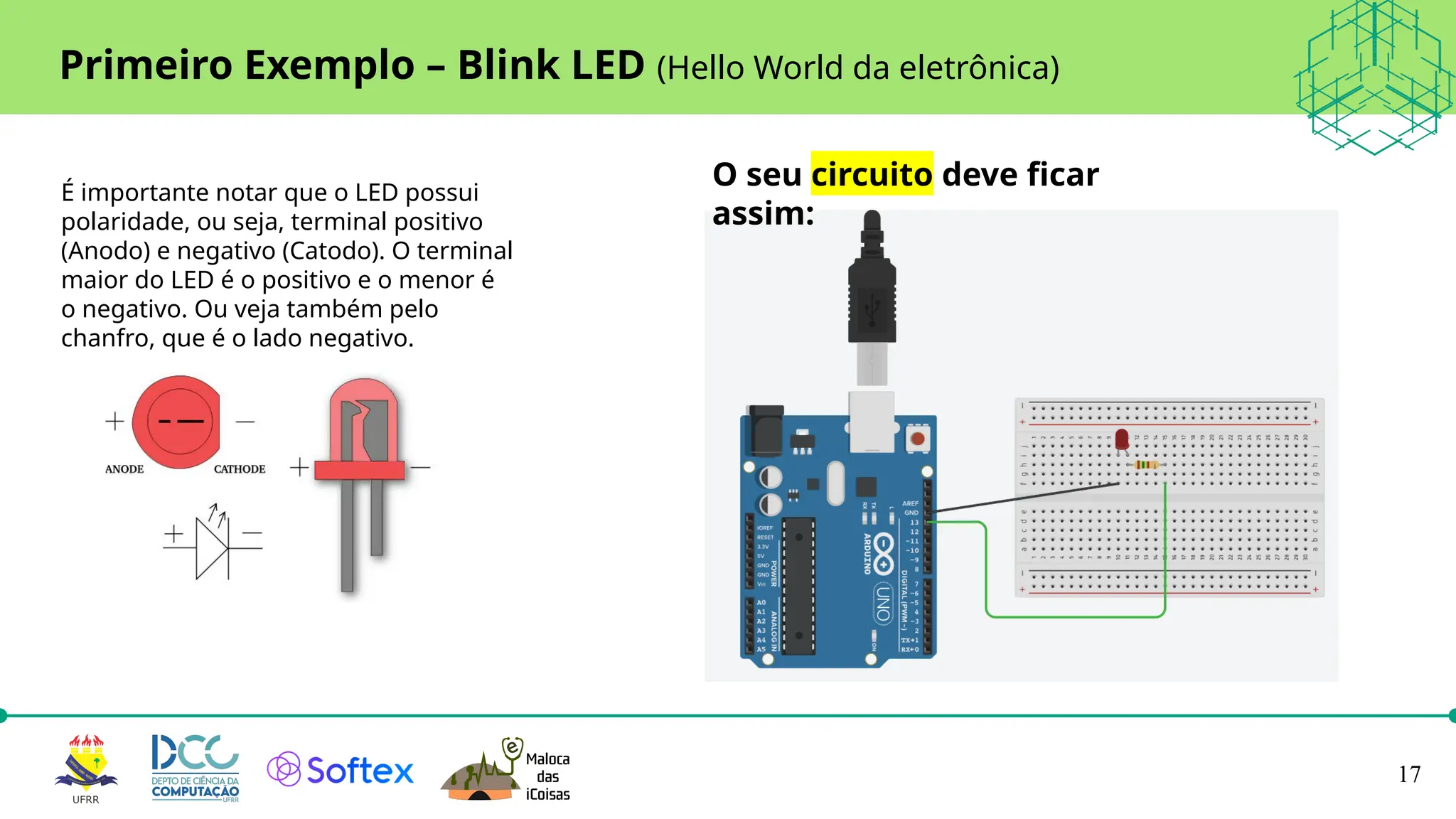

Primeiro Exemplo – Blink LED (Hello World da eletrônica)
É importante notar que o LED possui
polaridade, ou seja, terminal positivo
(Anodo) e negativo (Catodo). O terminal
maior do LED é o positivo e o menor é
o negativo. Ou veja também pelo
chanfro, que é o lado negativo.
O seu circuito deve ficar
assim:

18. 18
Primeiro Exemplo – Blink LED (Hello World da eletrônica)

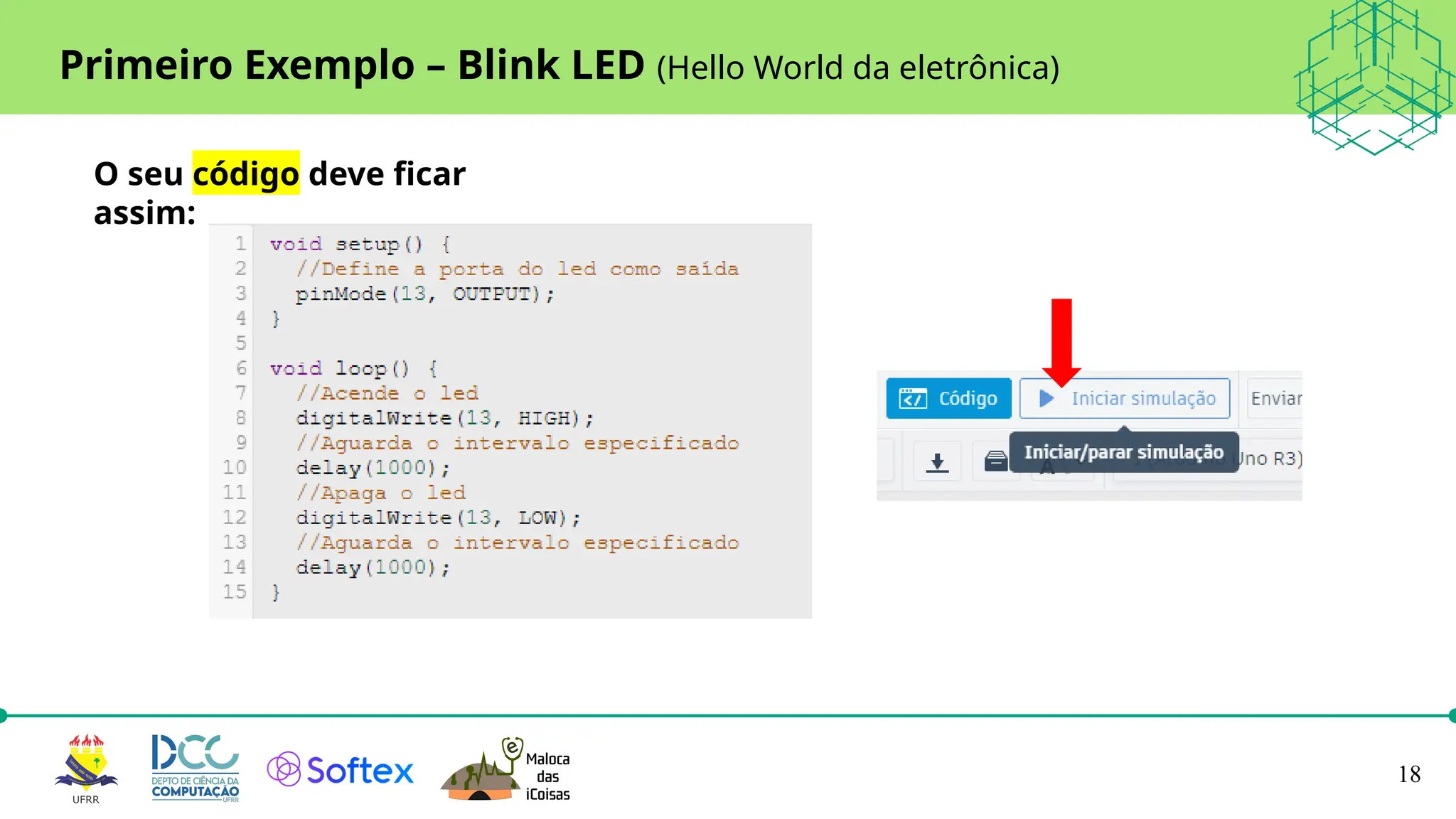

O seu código deve ficar
assim:

19. 19

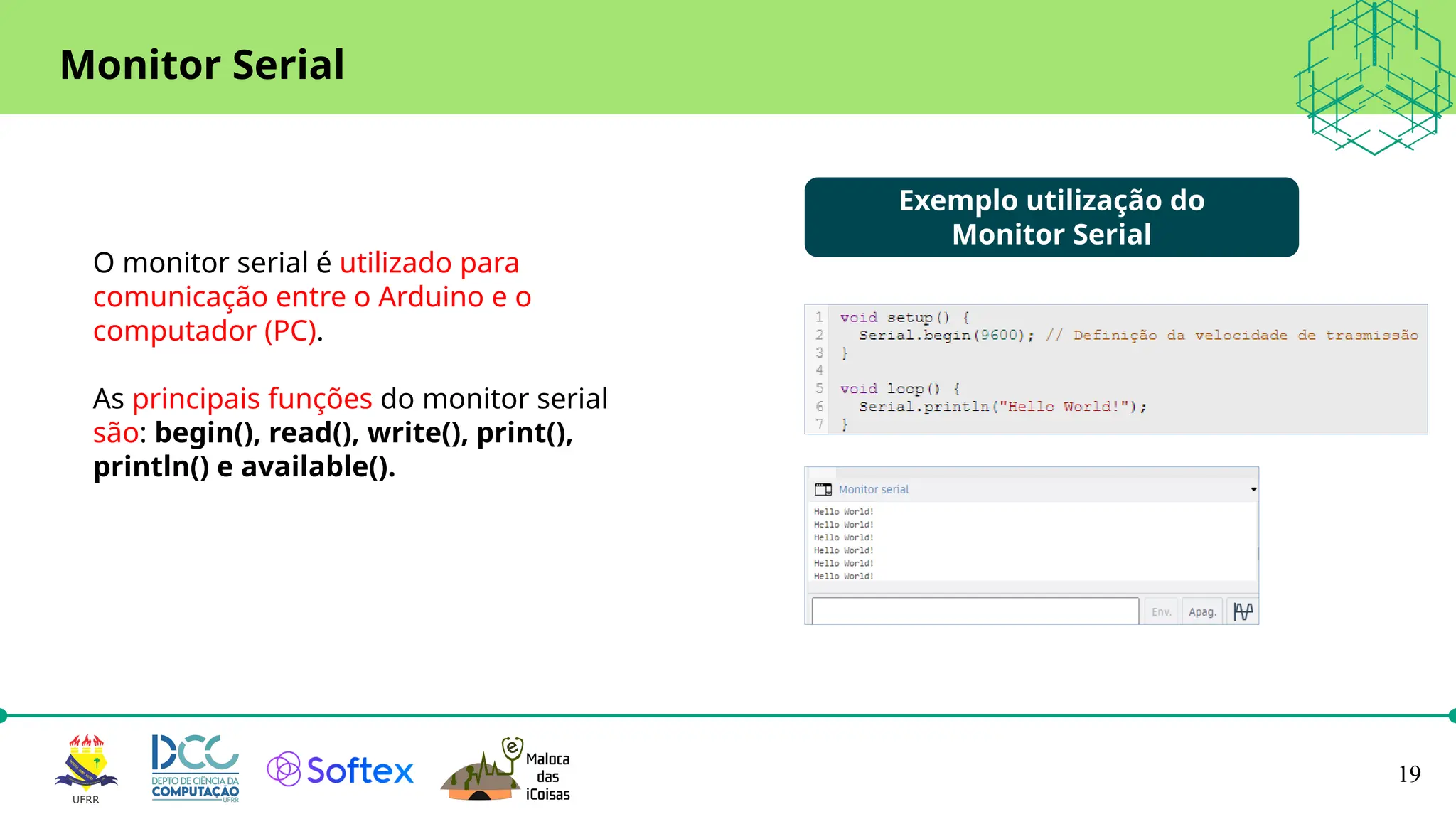

Monitor Serial
O monitor serial é utilizado para
comunicação entre o Arduino e o
computador (PC).
As principais funções do monitor serial
são: begin(), read(), write(), print(),
println() e available().
Exemplo utilização do
Monitor Serial

20. 20

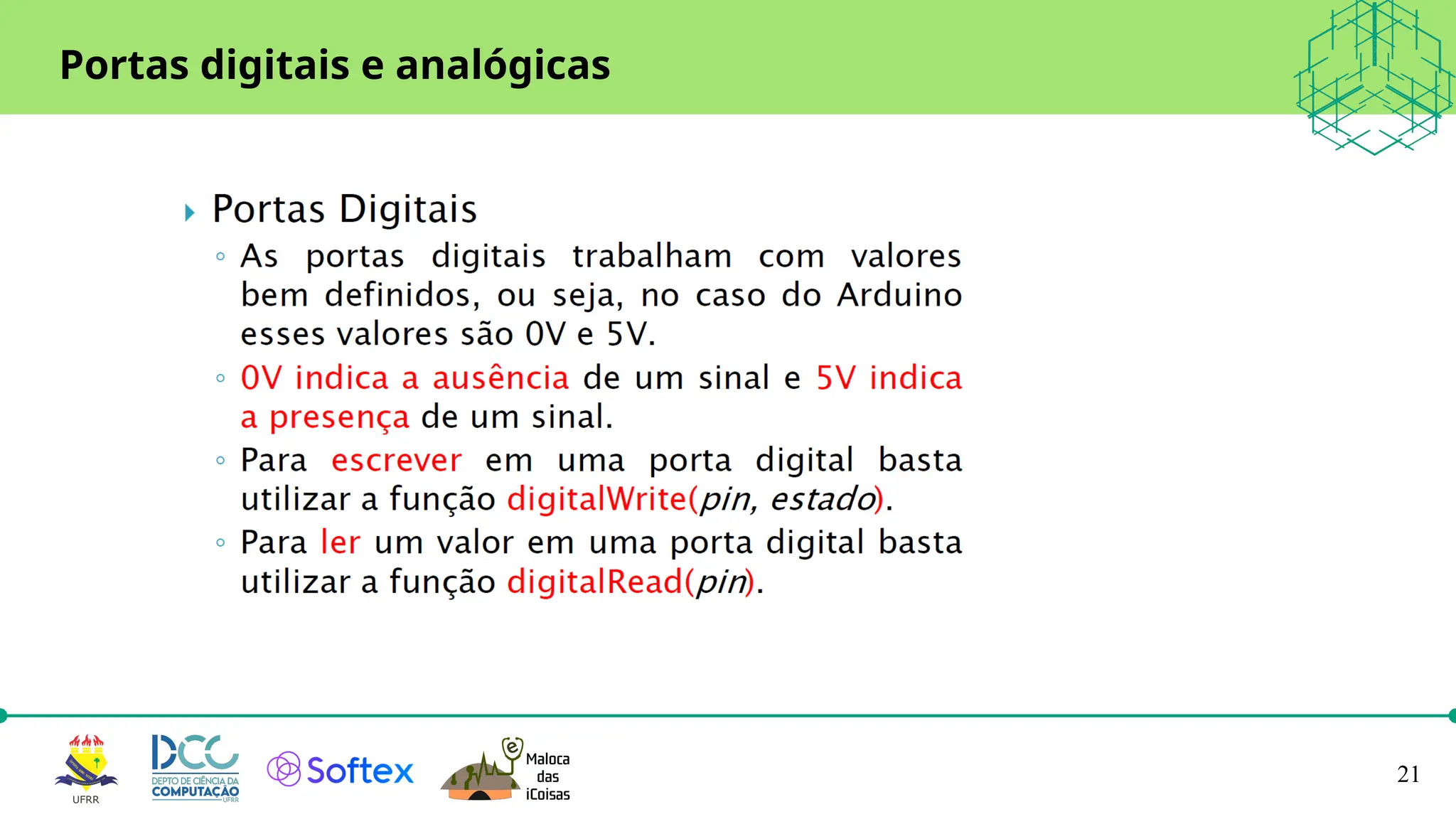

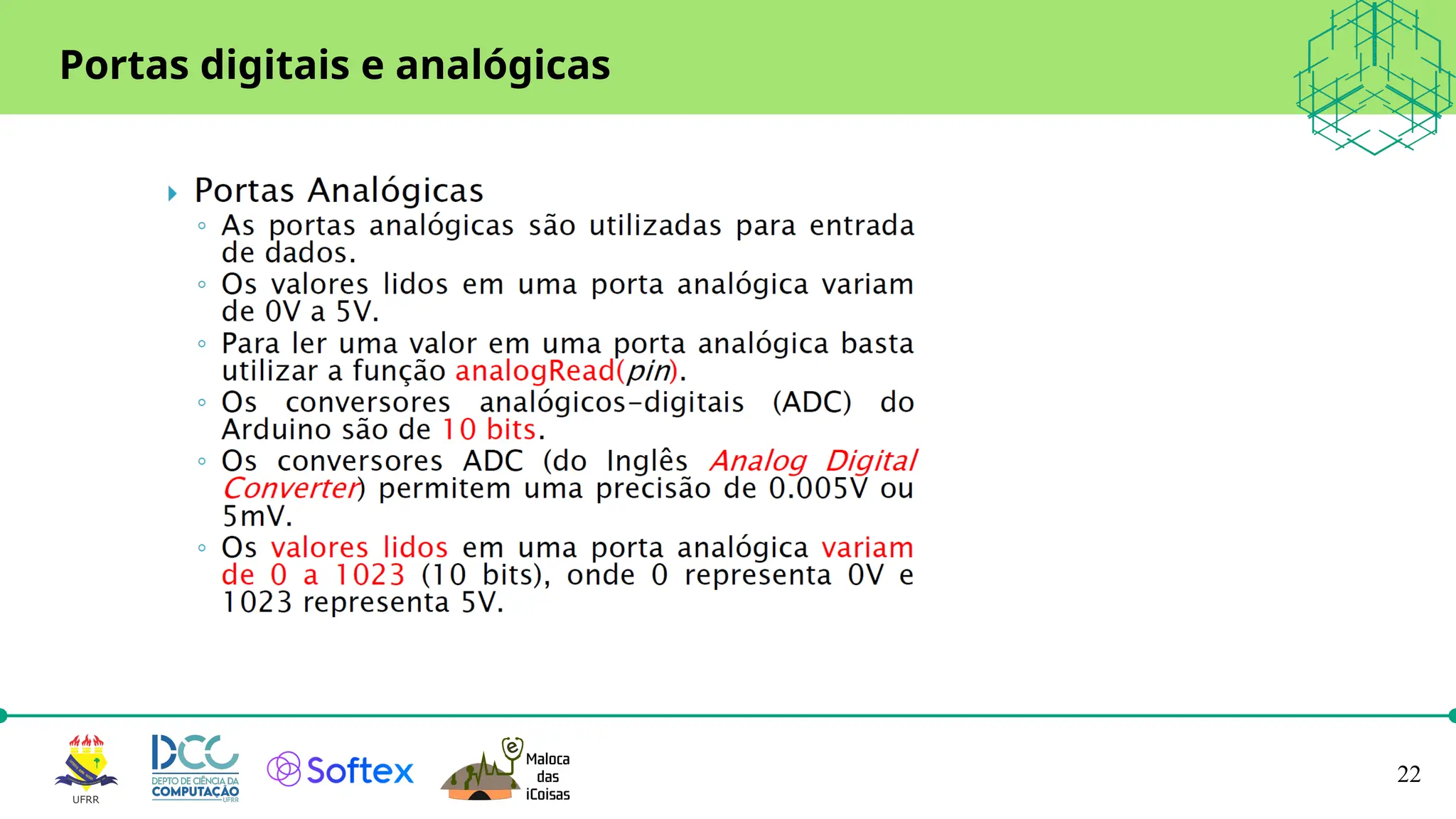

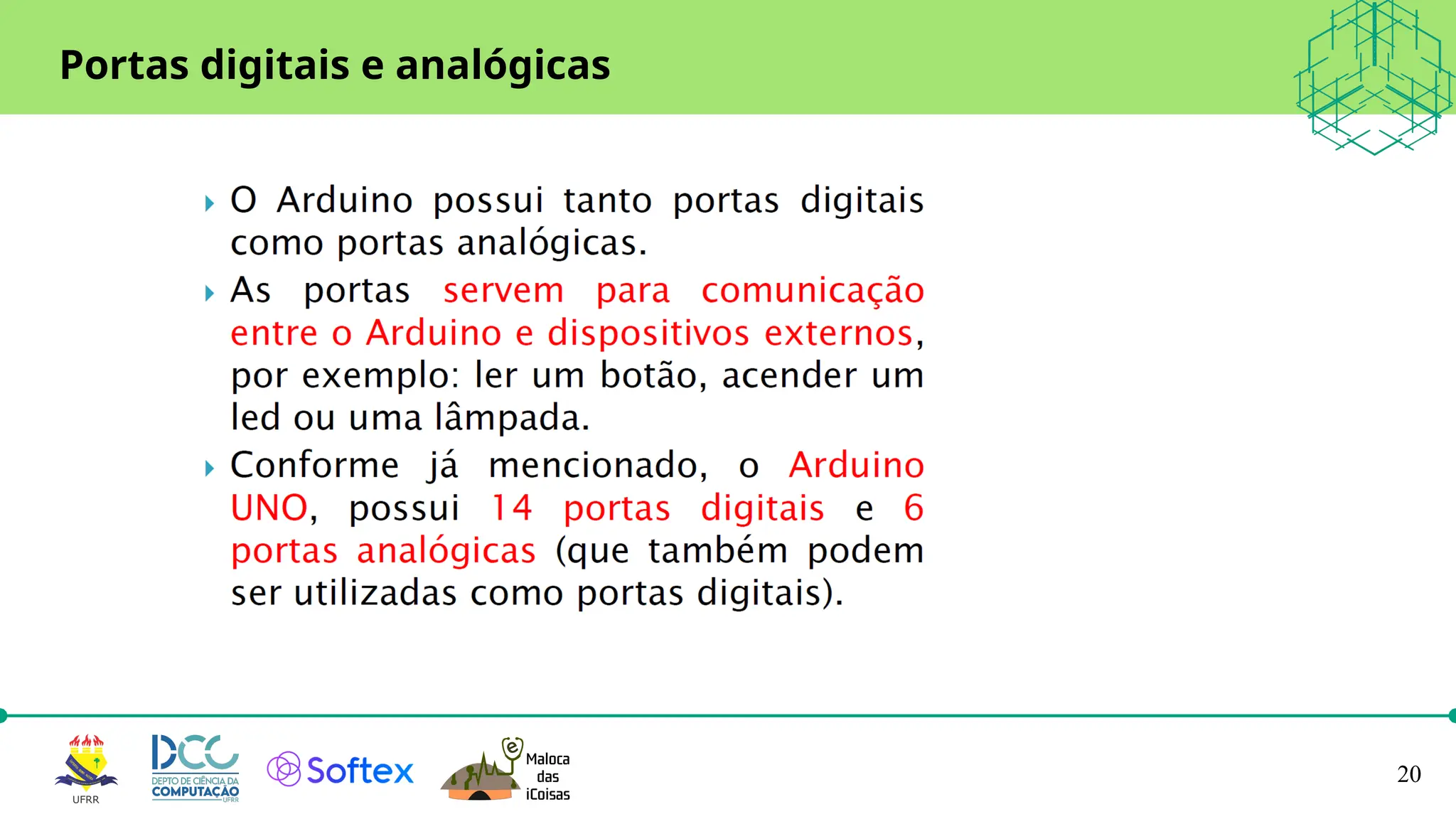

Portas digitais e analógicas

21. 21
Portas digitais e analógicas

22. 22

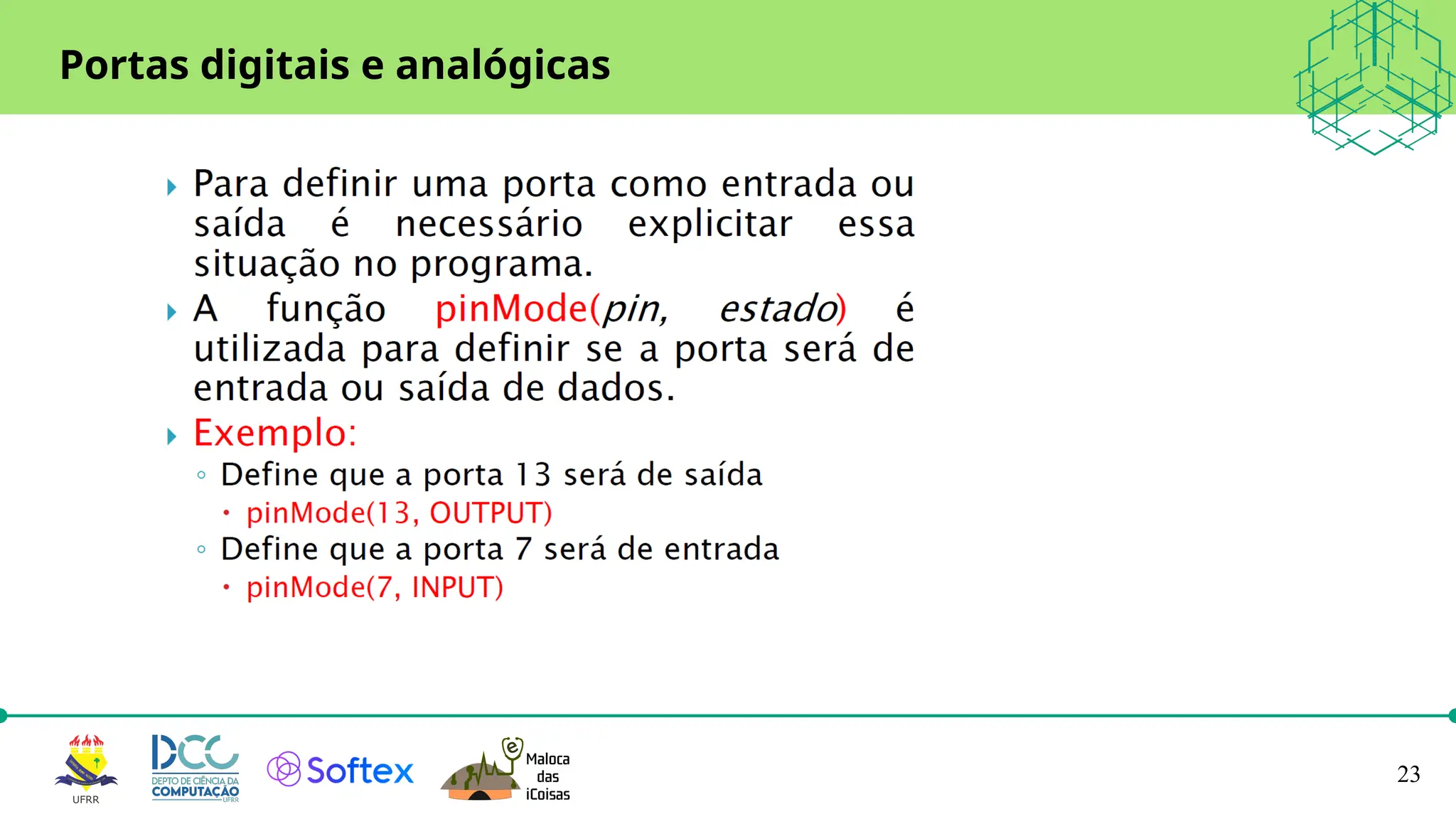

Portas digitais e analógicas

23. 23
Portas digitais e analógicas

24. 24
Algoritmo
“Uma sequência finita de ações
executáveis que visam obter uma
solução para um determinado tipo
de problema.”

25. 25

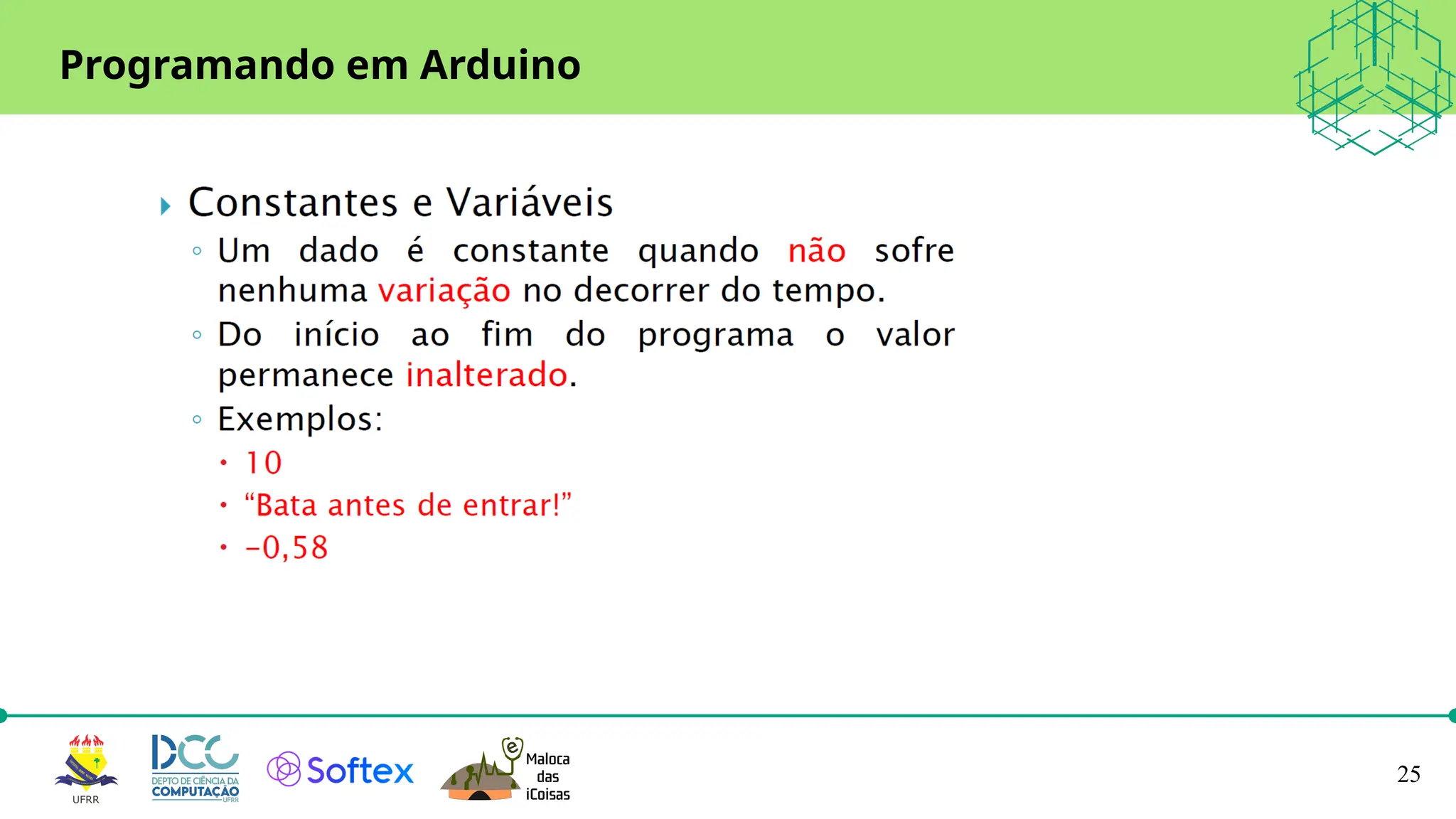

Programando em Arduino

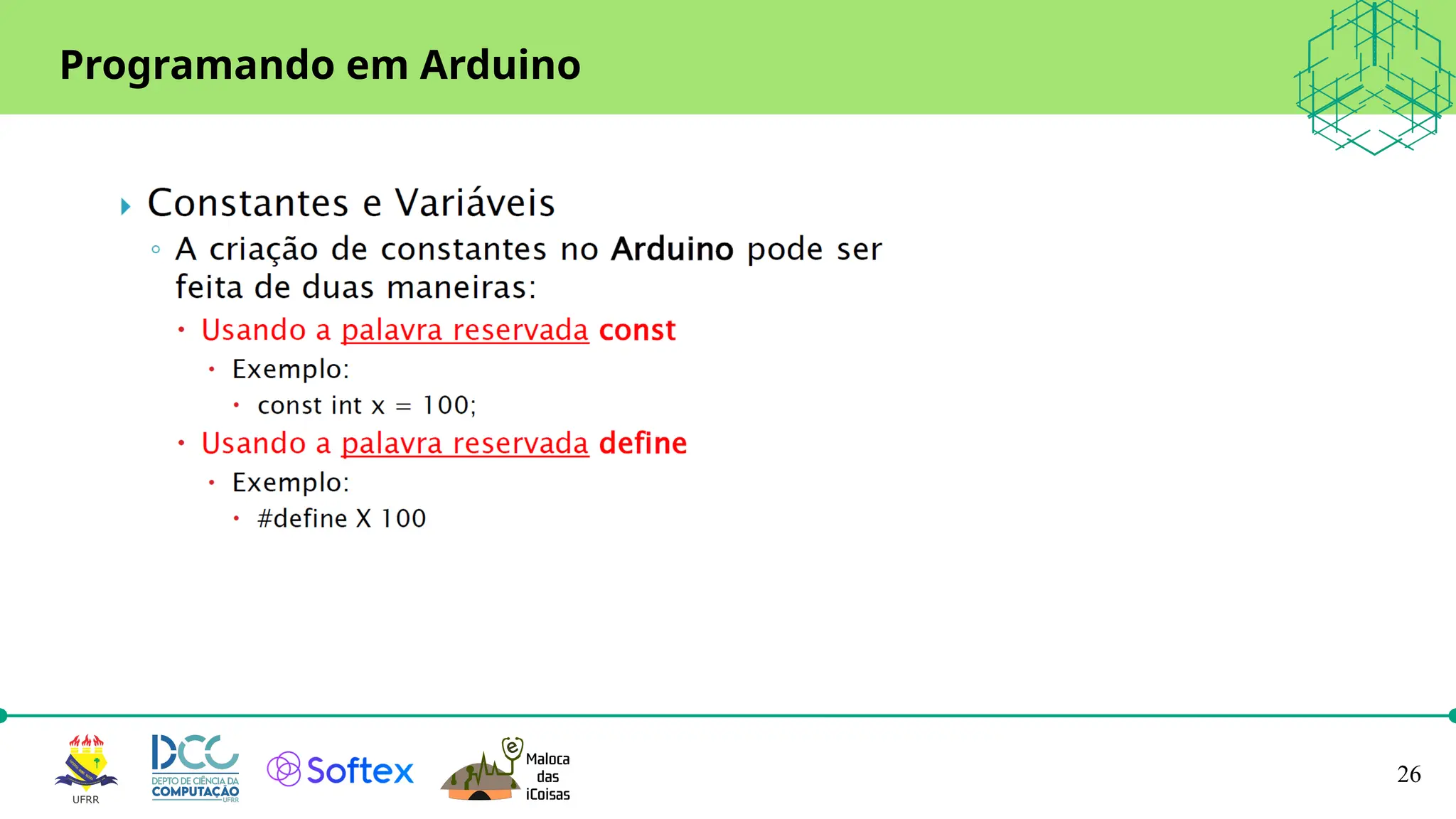

26. 26
Programando em Arduino

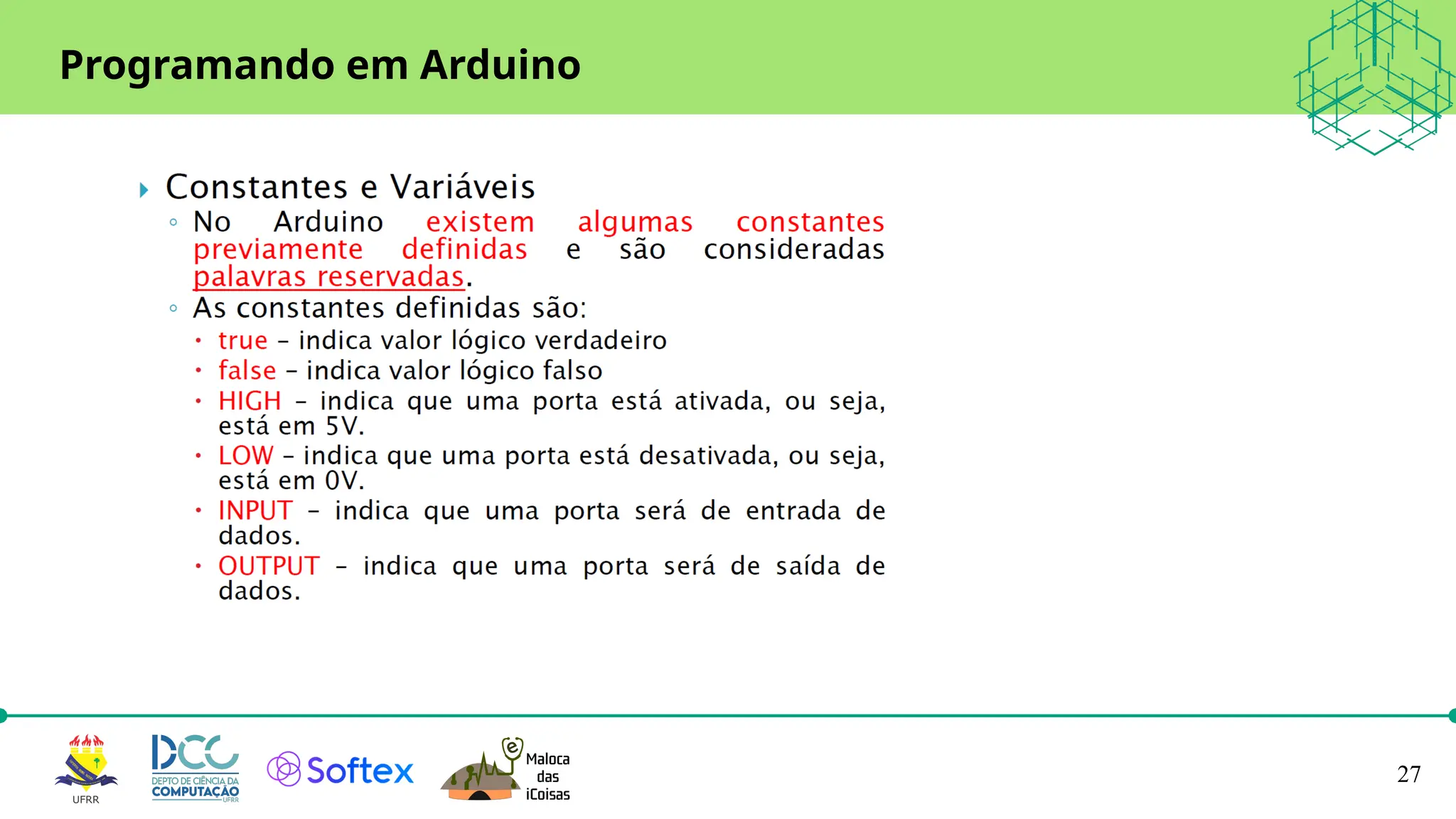

27. 27
Programando em Arduino

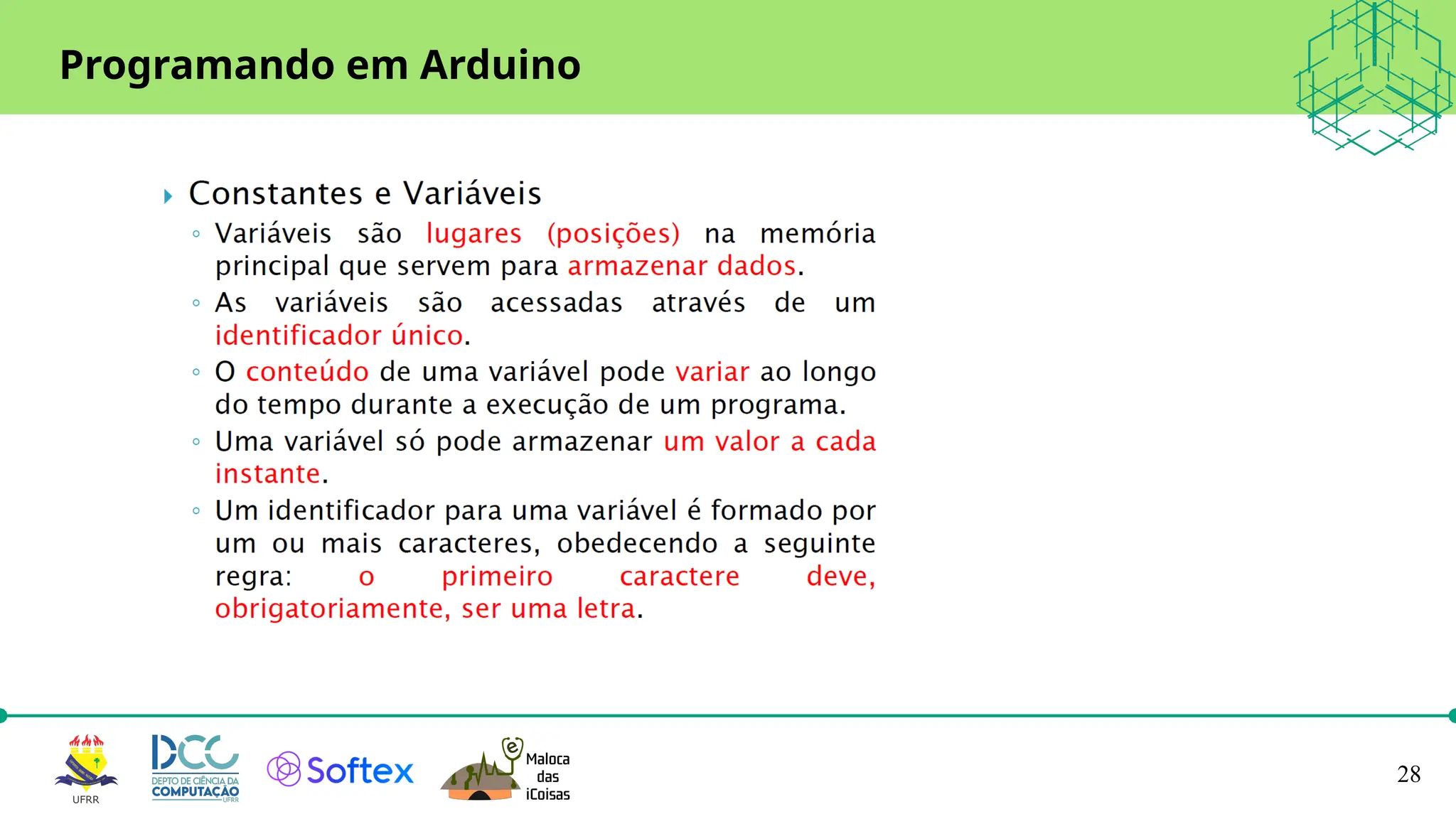

28. 28
Programando em Arduino

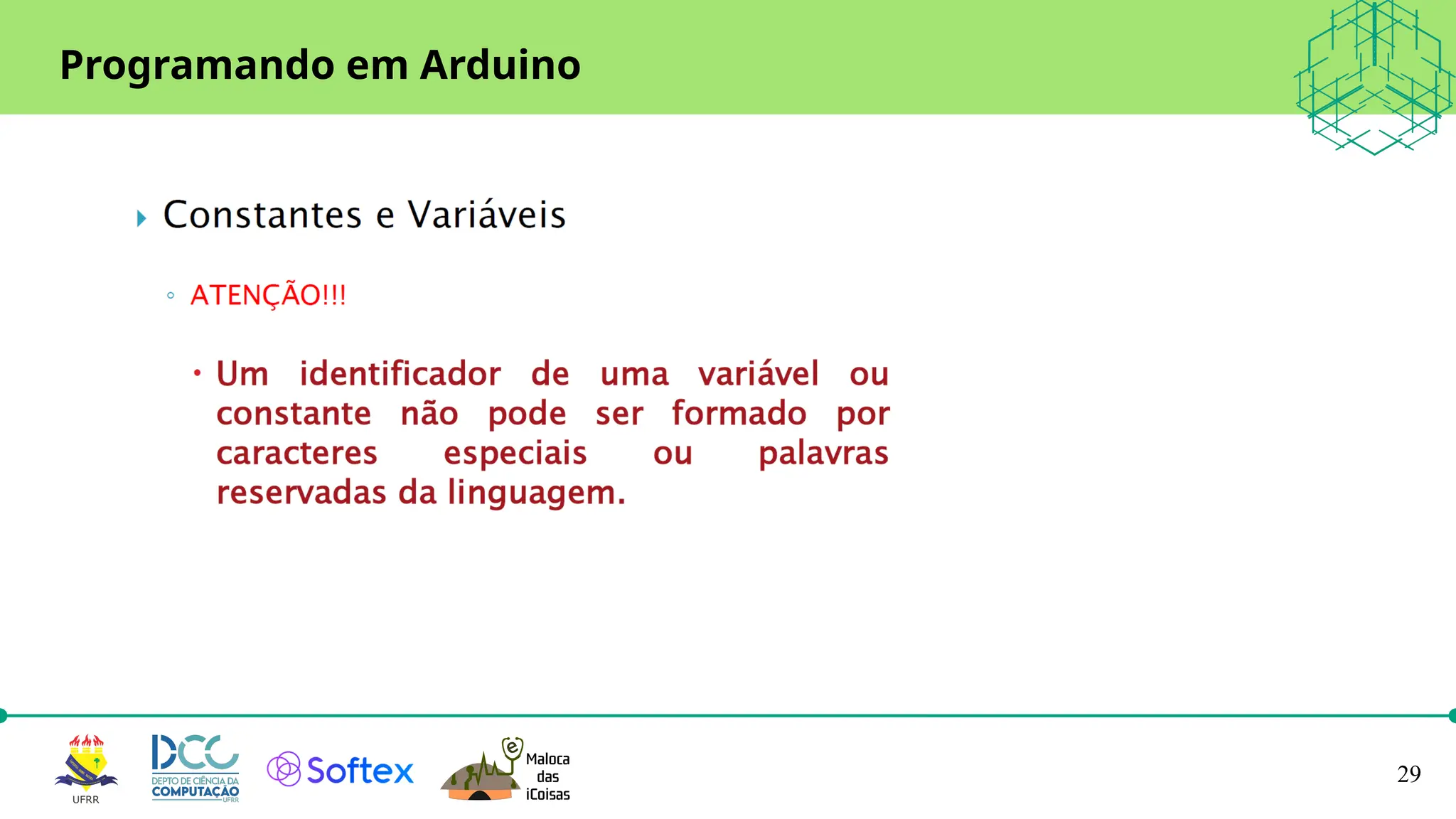

29. 29
Programando em Arduino

30. 30

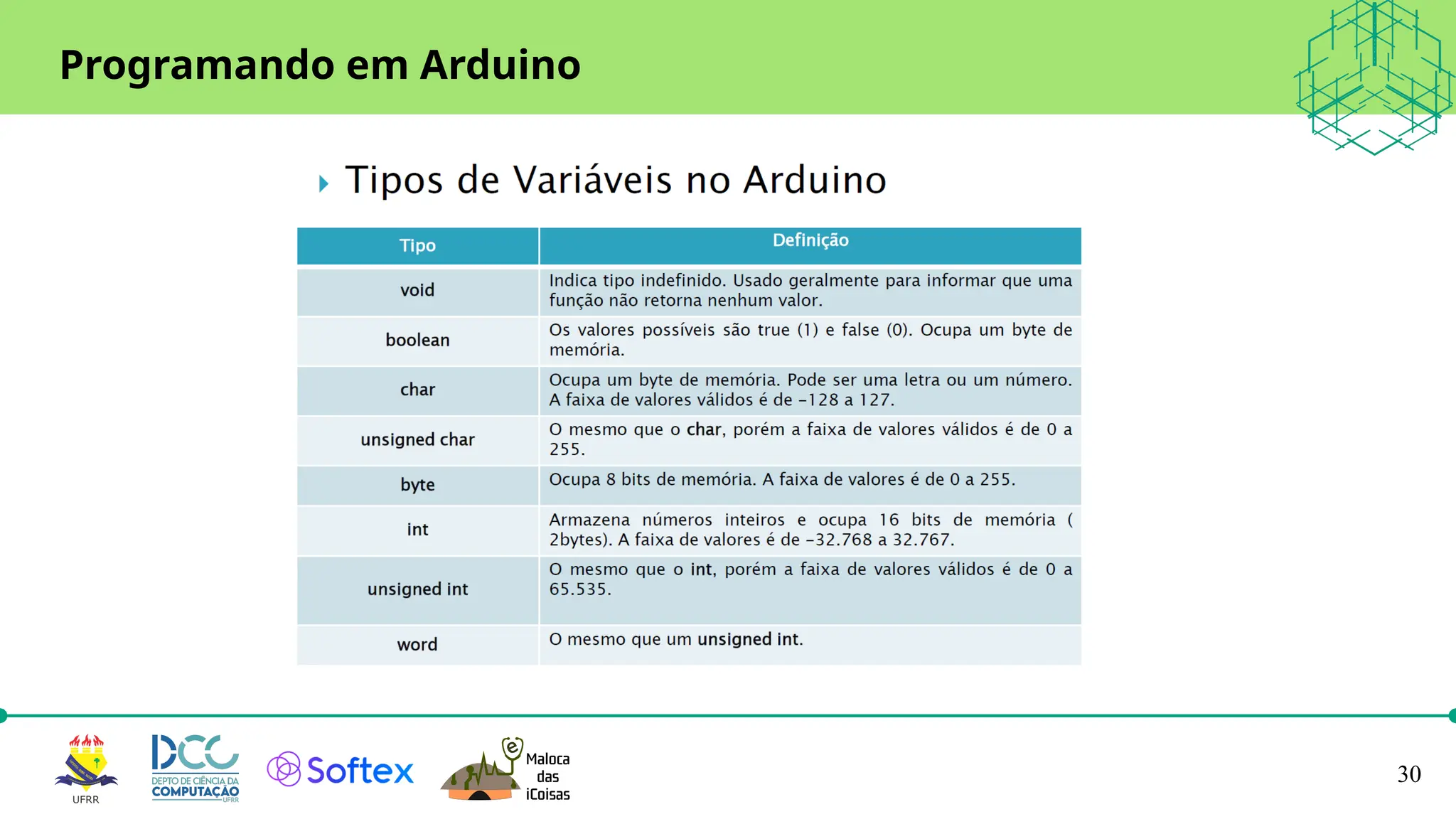

Programando em Arduino

31. 31

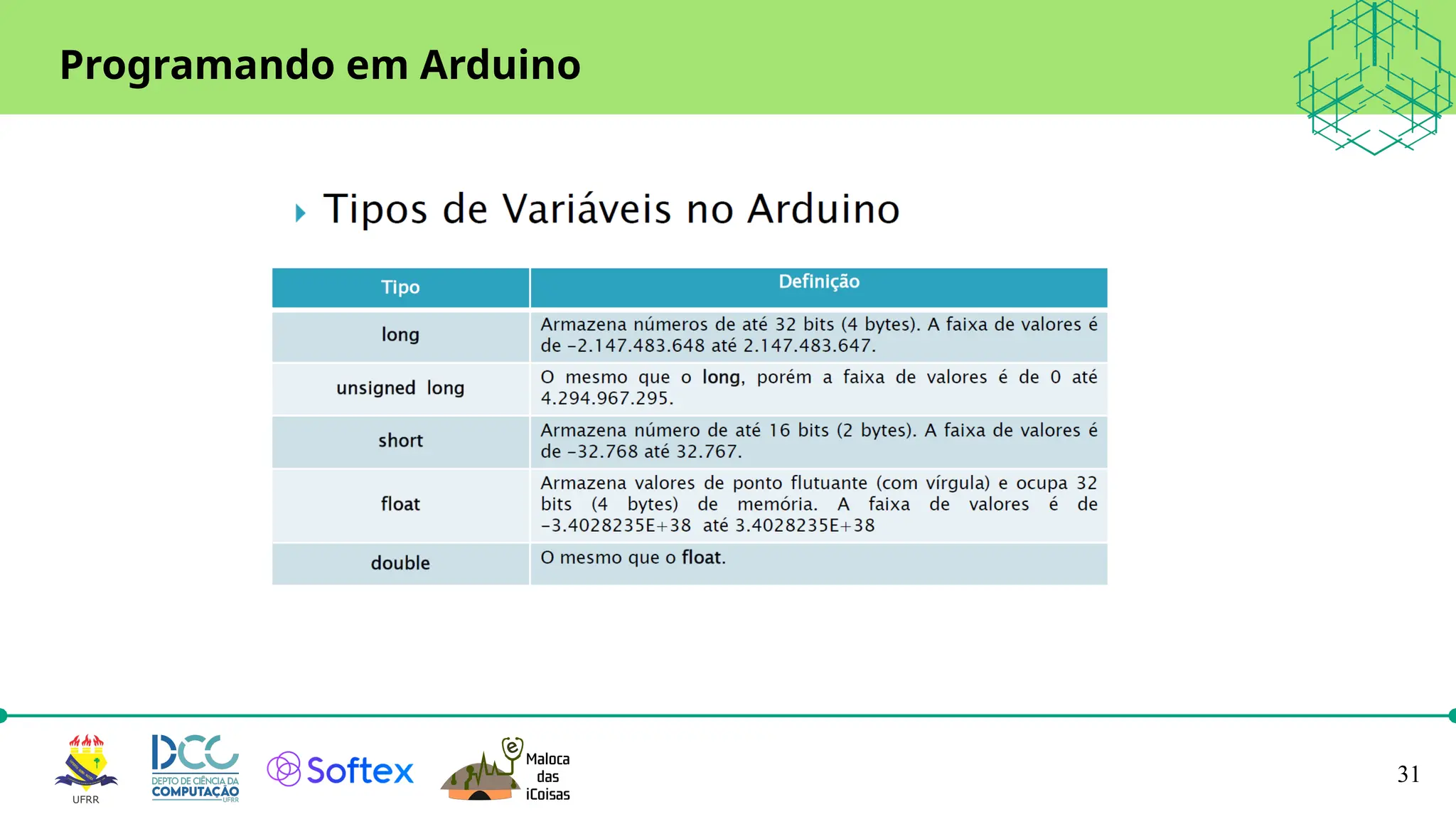

Programando em Arduino

32. 32

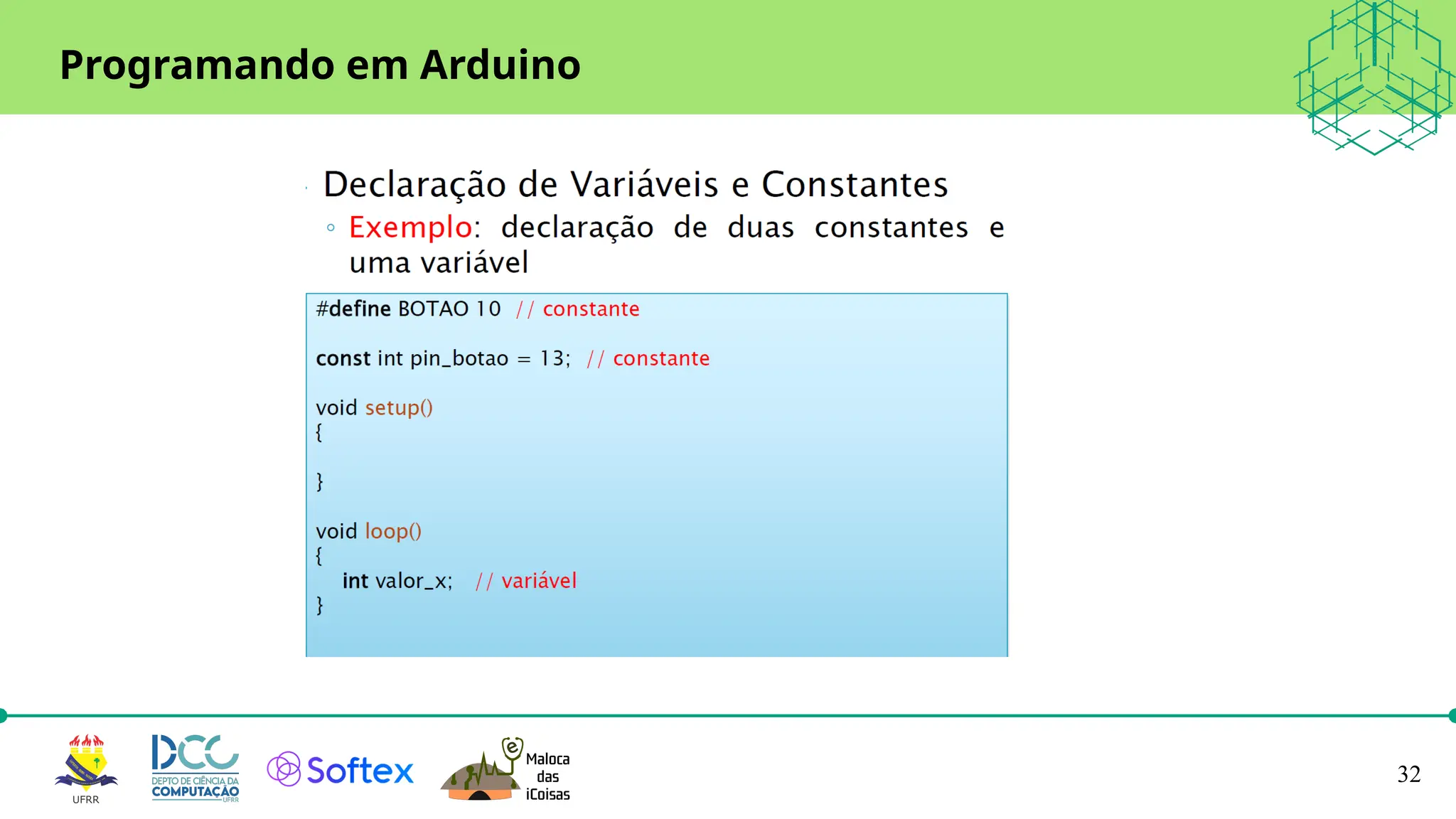

Programando em Arduino

33. 33

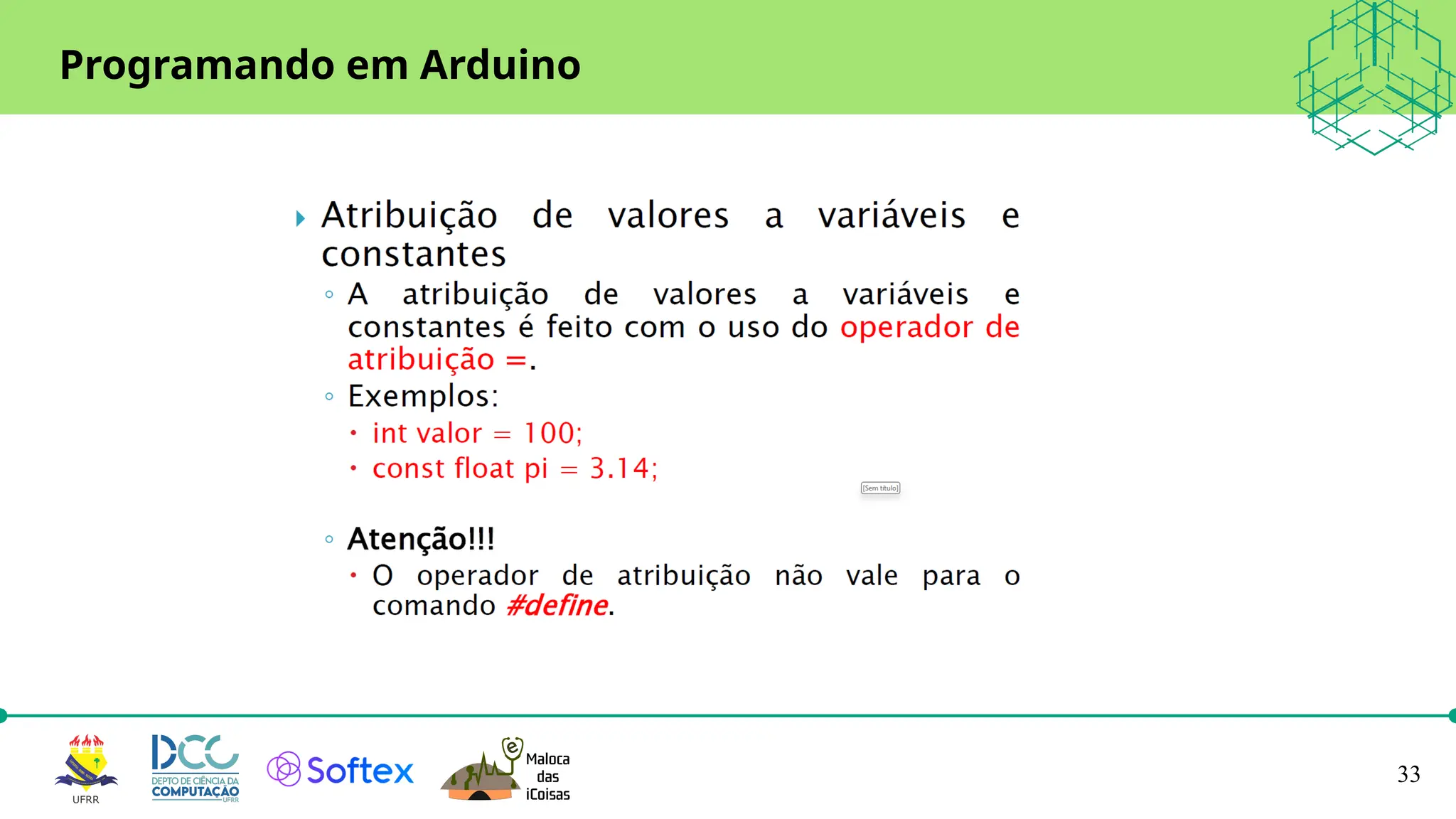

Programando em Arduino

34. 34

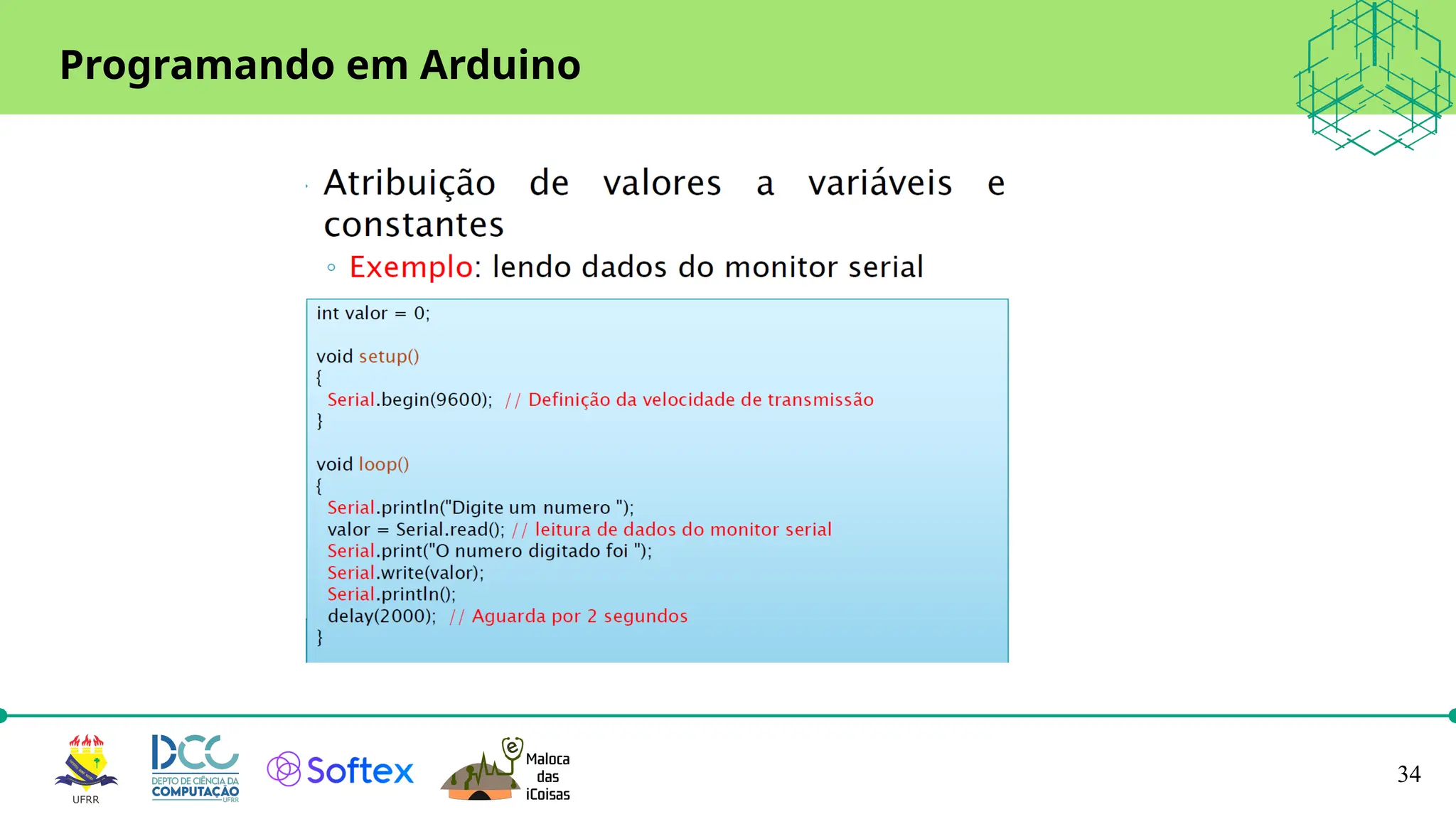

Programando em Arduino

35. 35

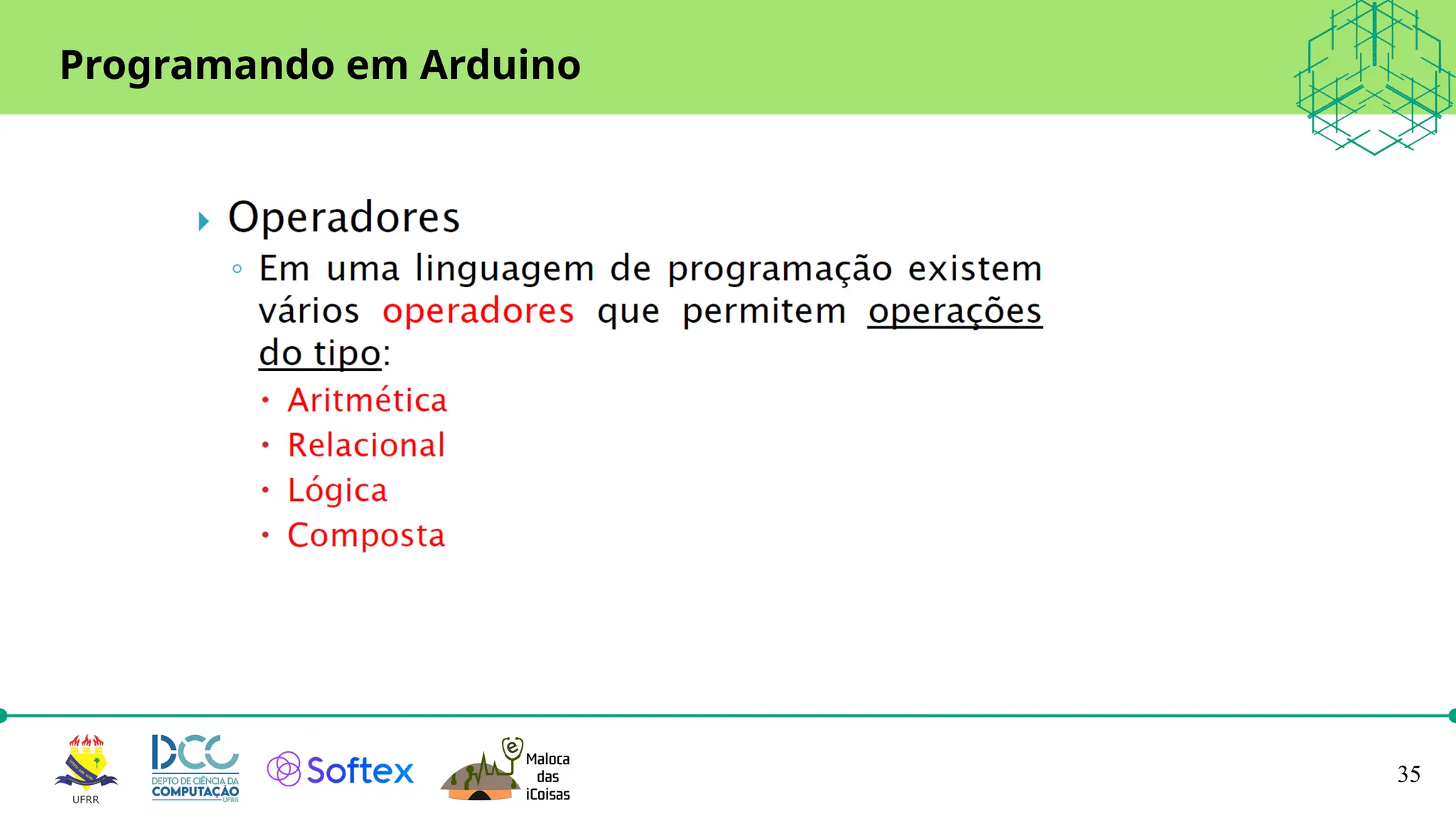

Programando em Arduino

36. 36

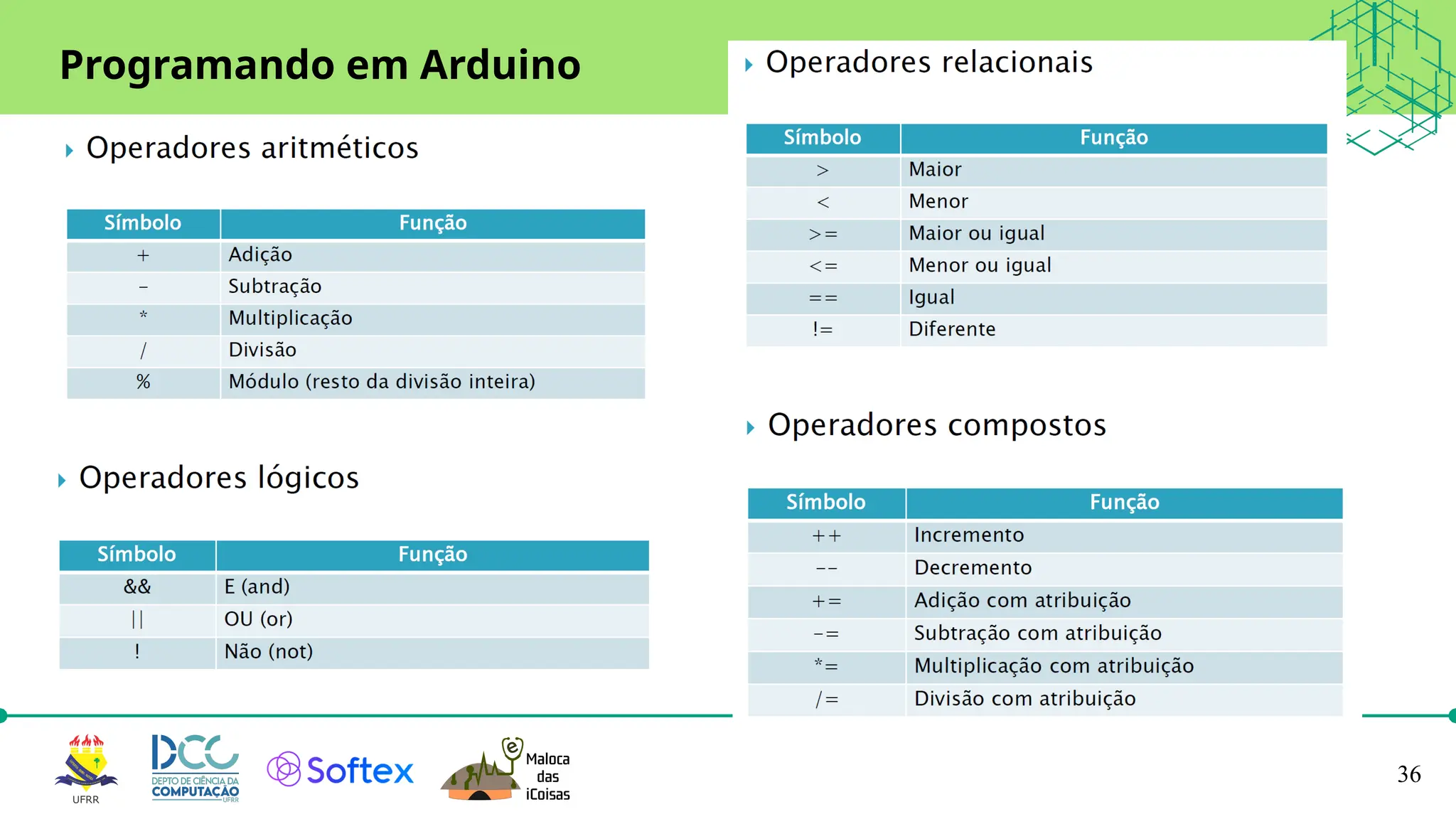

Programando em Arduino

37. 37

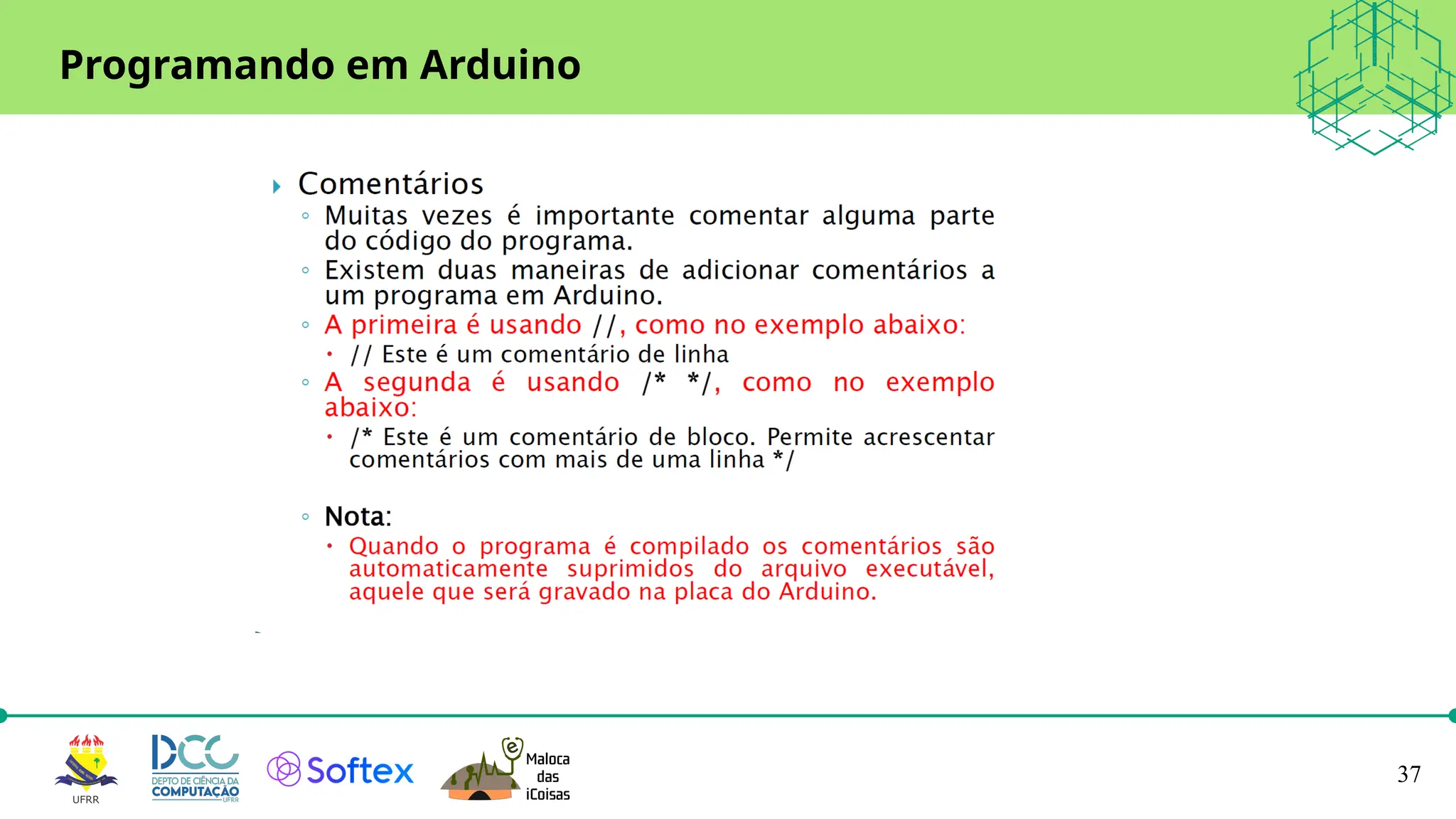

Programando em Arduino

38. 38

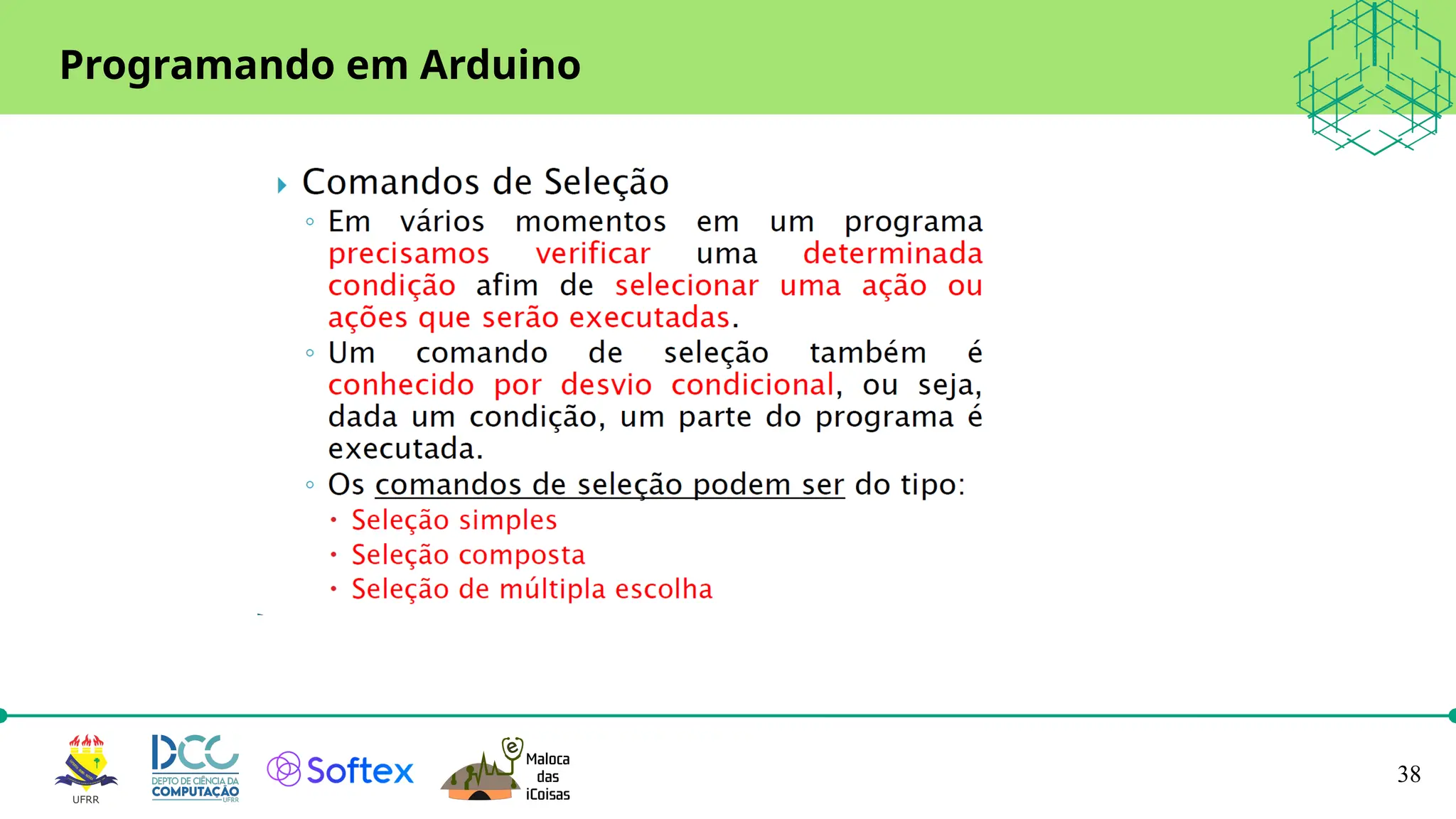

Programando em Arduino

39. 39

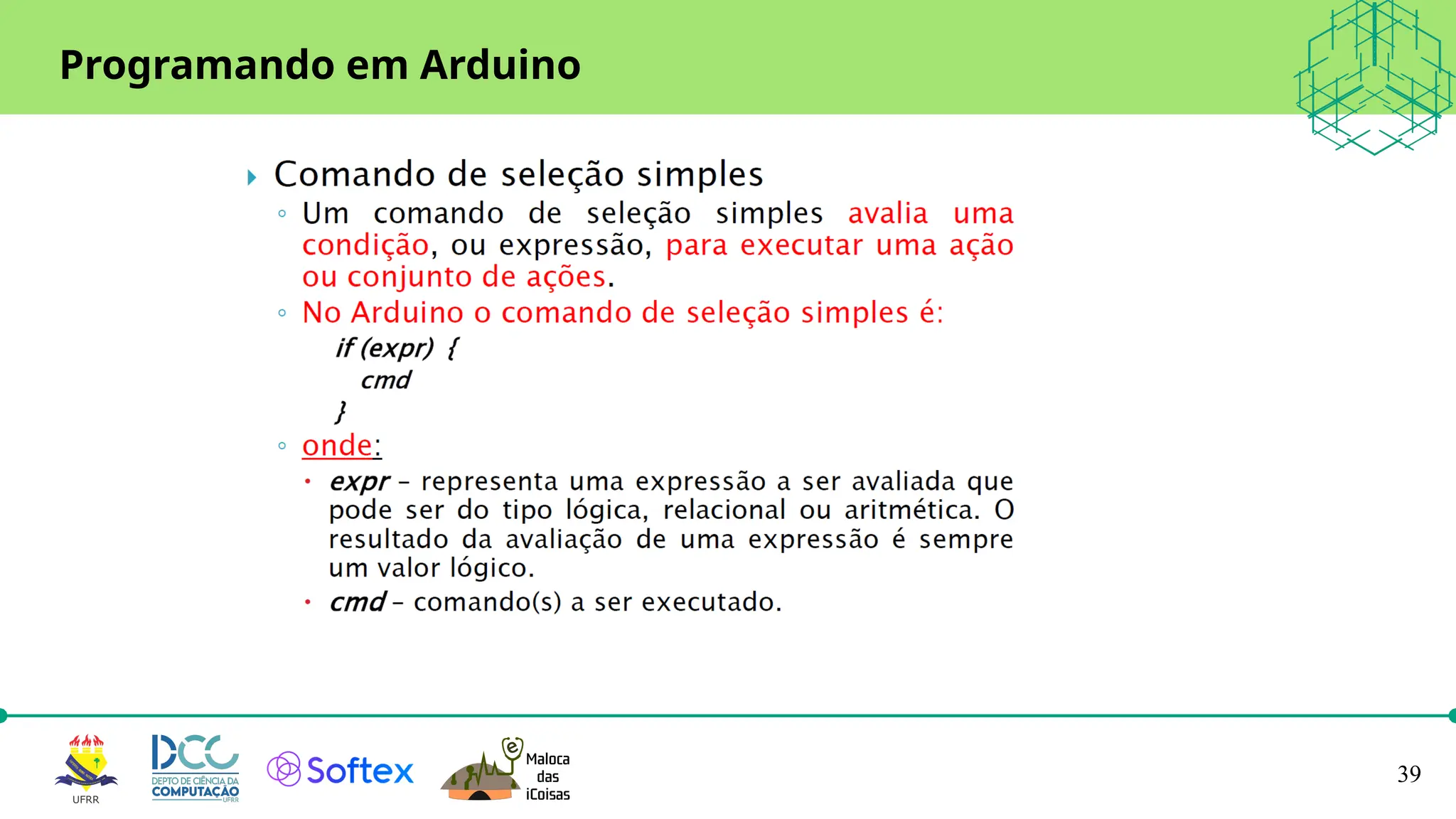

Programando em Arduino

40. 40

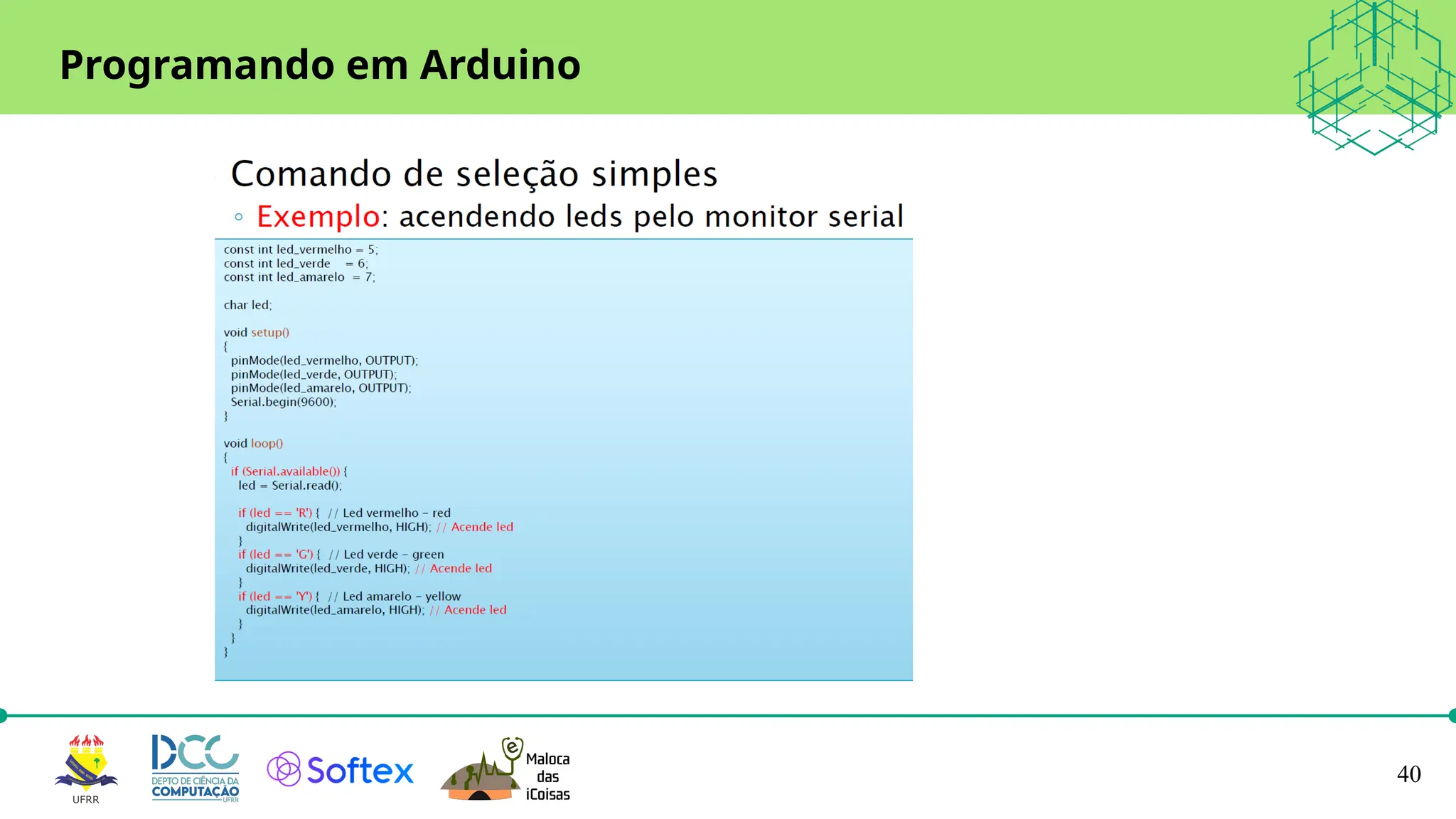

Programando em Arduino

41. 41
Programando em Arduino

42. 42

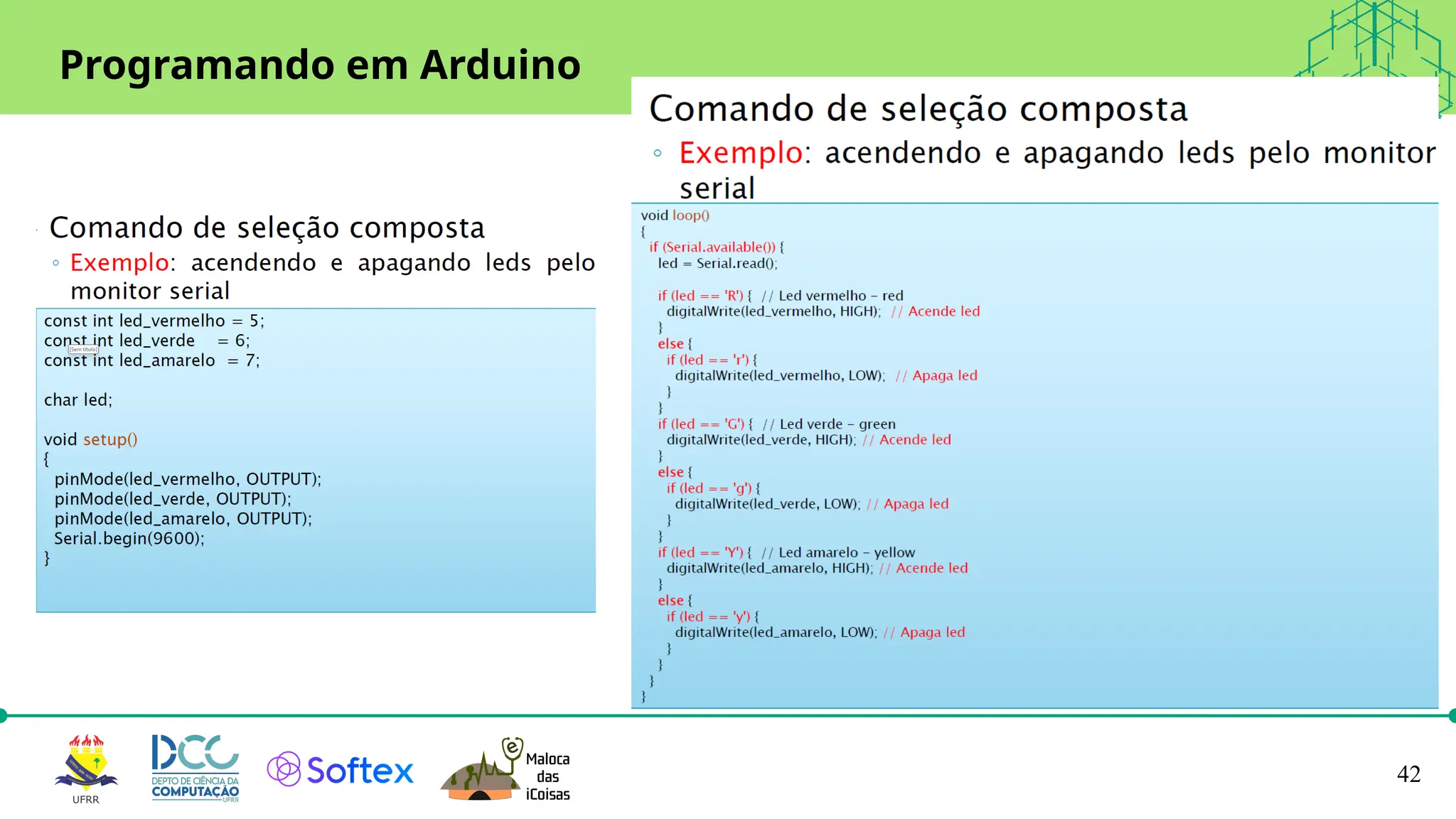

Programando em Arduino

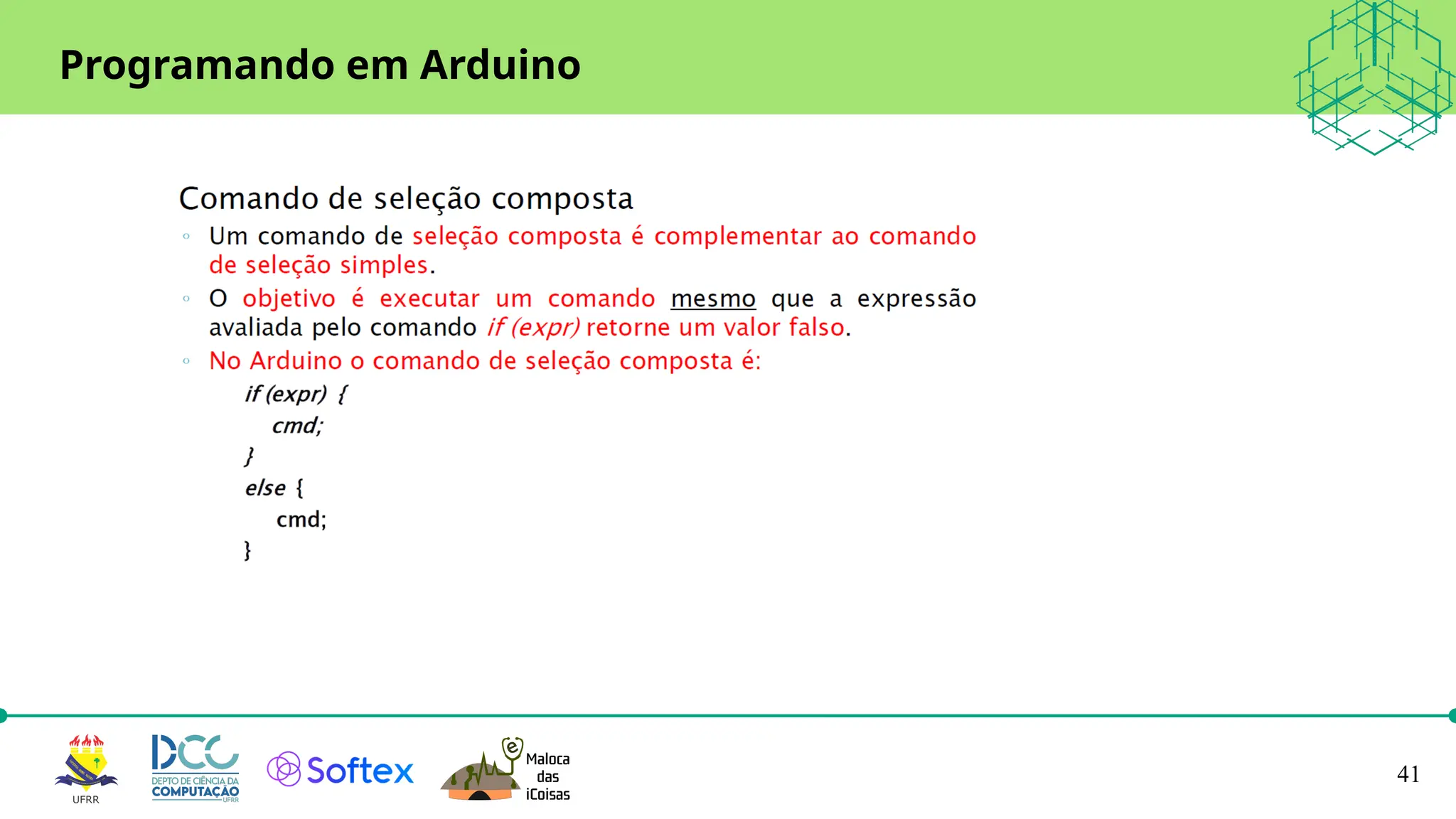

43. 43
Programando em Arduino

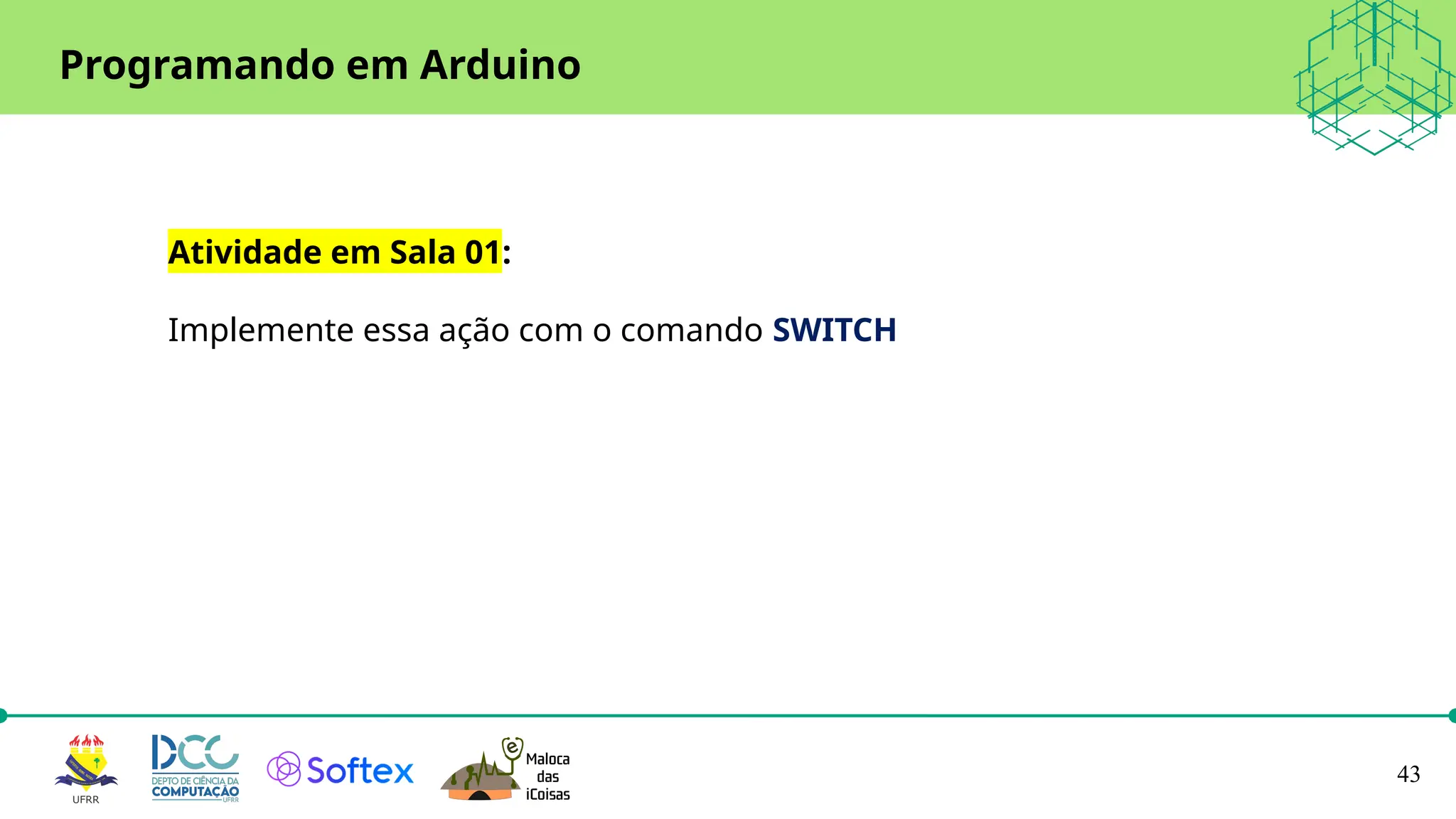

Atividade em Sala 01:
Implemente essa ação com o comando SWITCH

44. 44

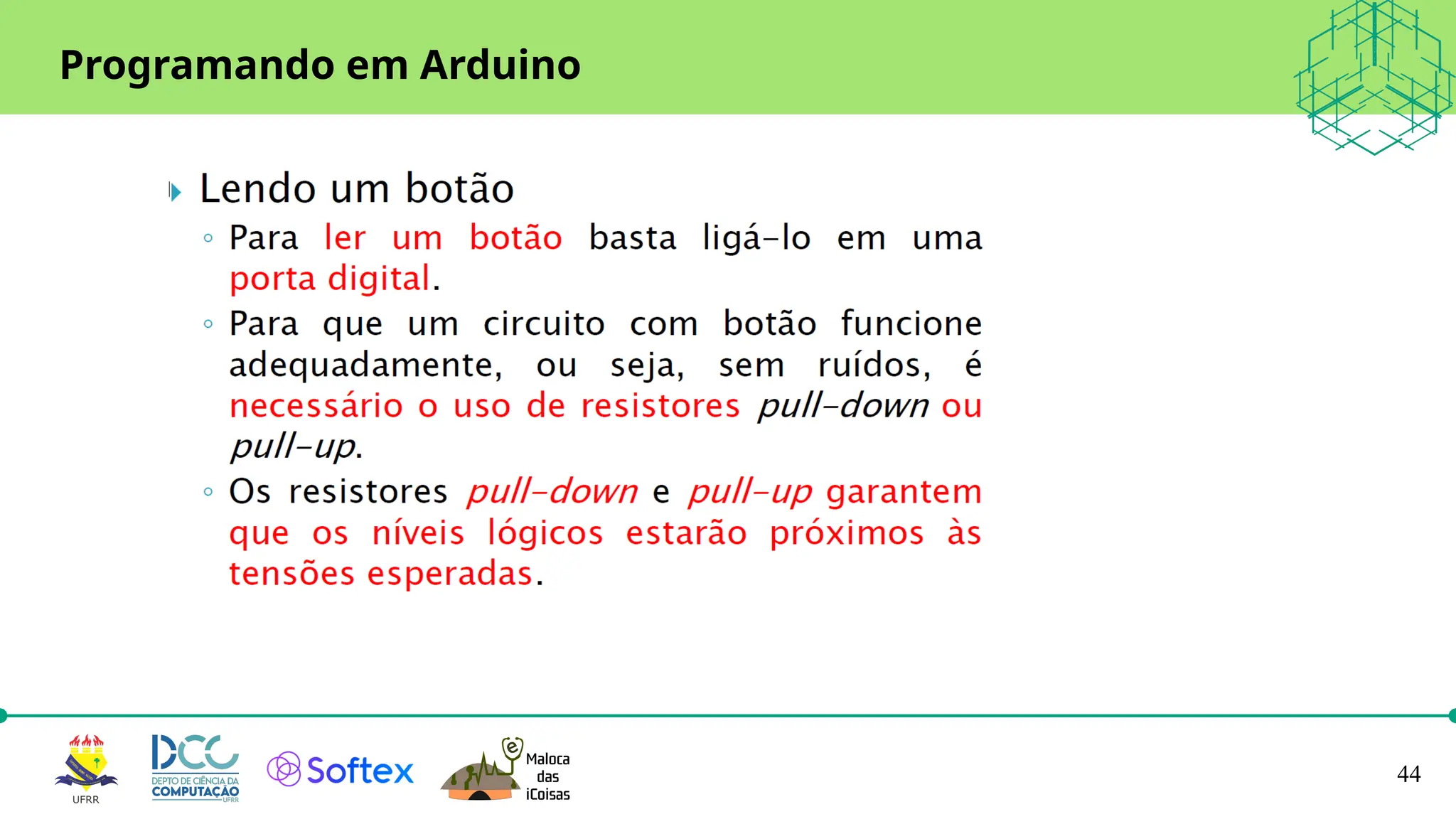

Programando em Arduino

45. 45

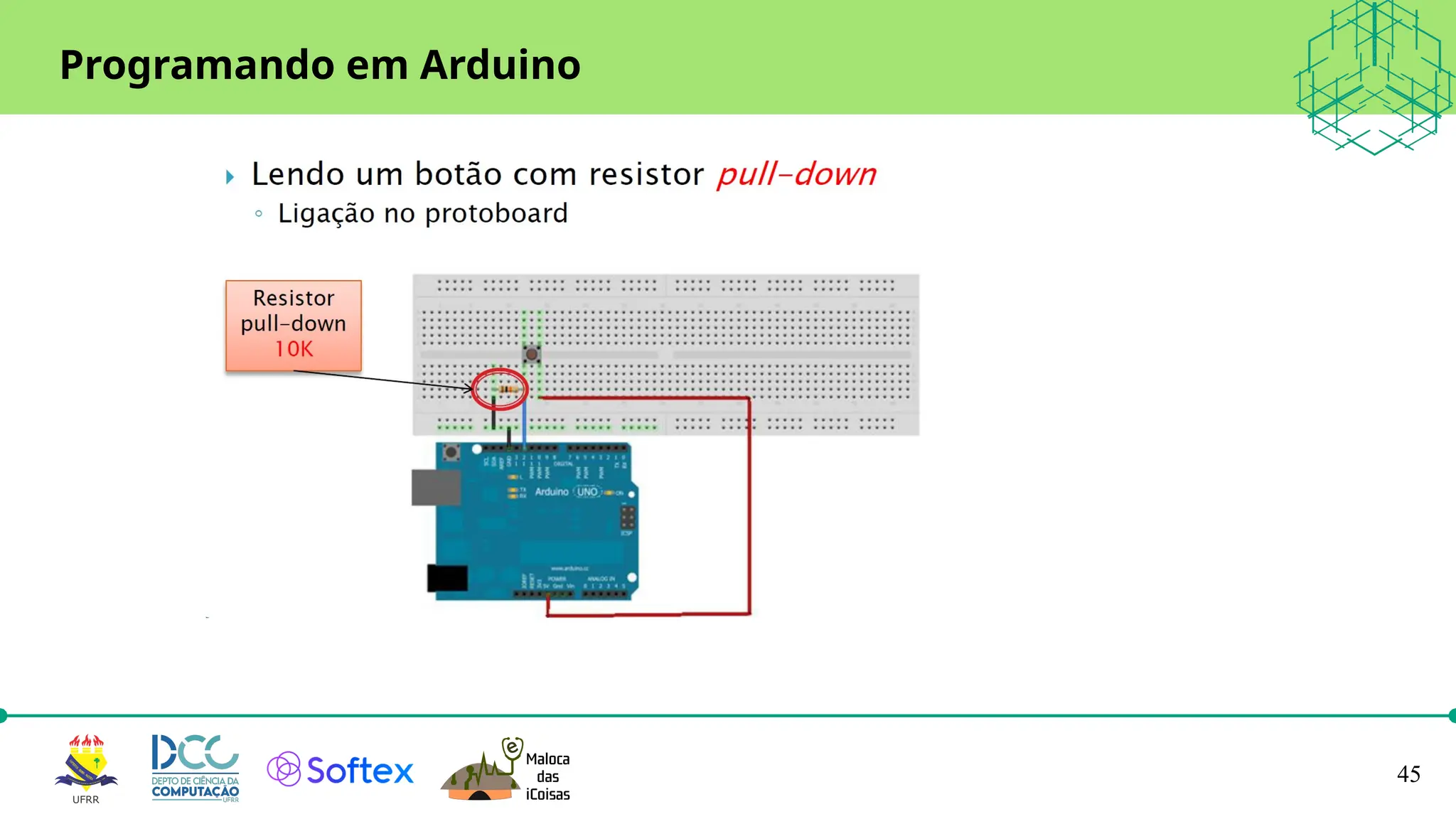

Programando em Arduino

46. 46

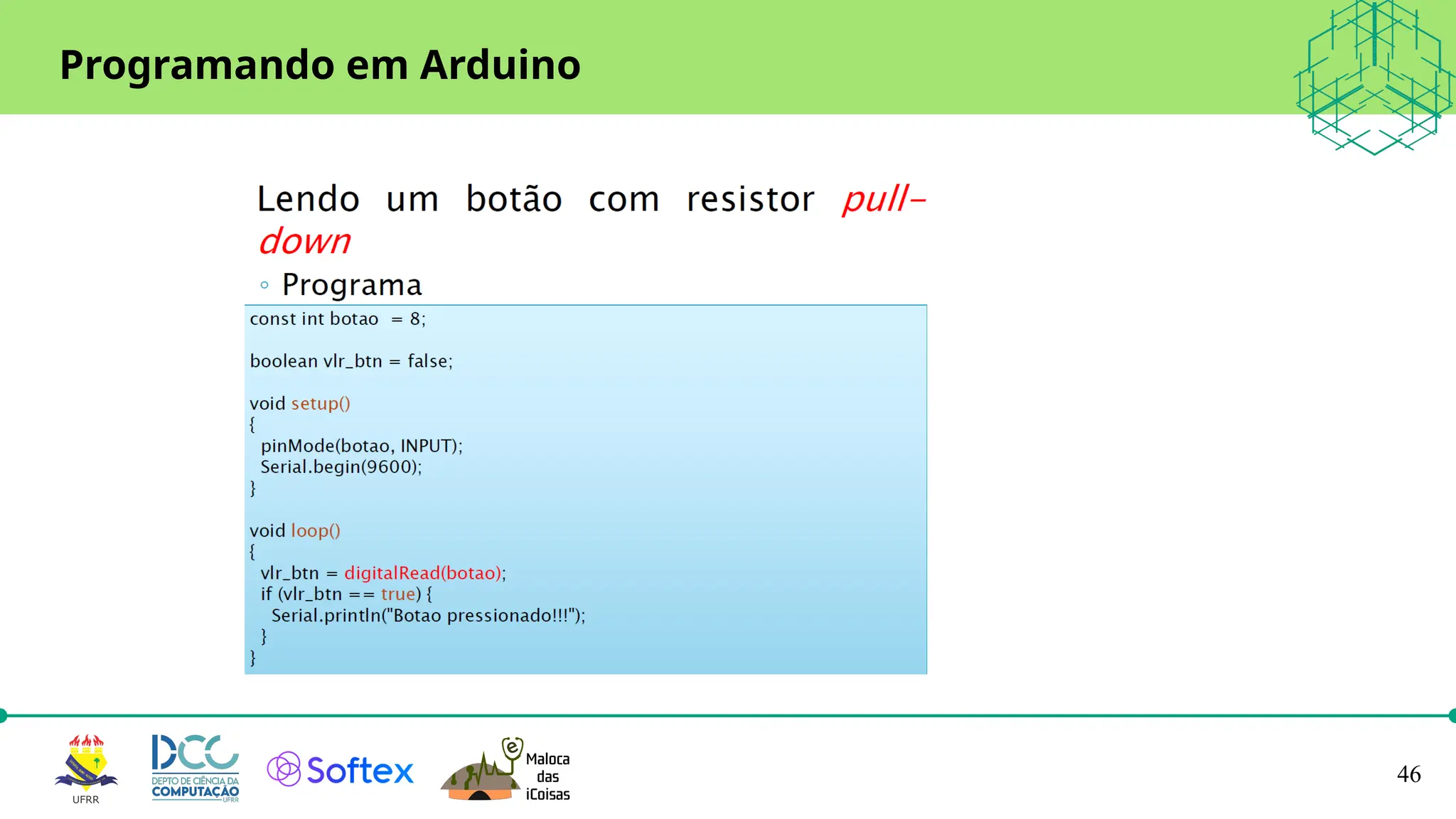

Programando em Arduino

47. 47
Programando em Arduino

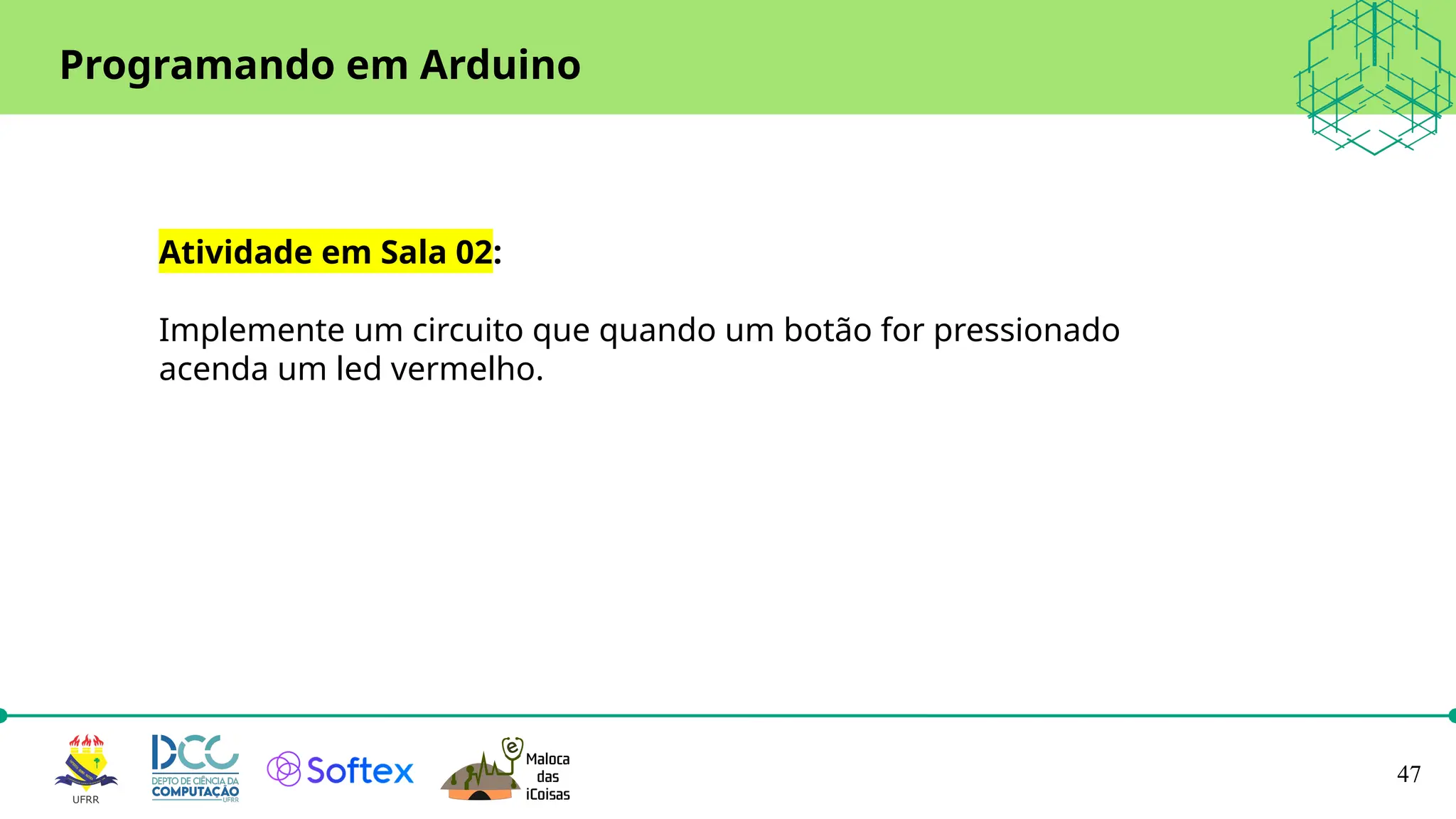

Atividade em Sala 02:
Implemente um circuito que quando um botão for pressionado
acenda um led vermelho.

48. 48

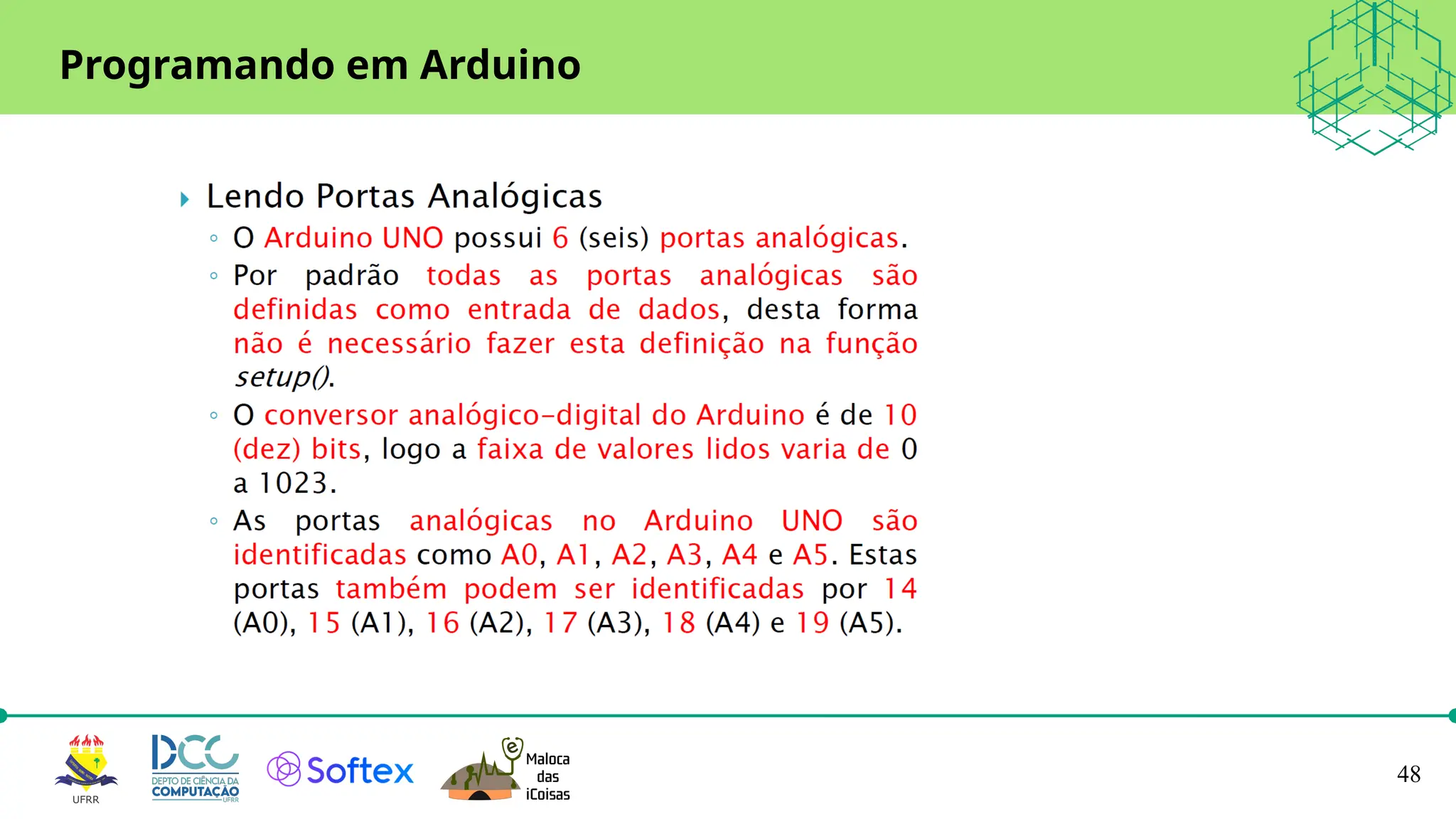

Programando em Arduino

49. 49

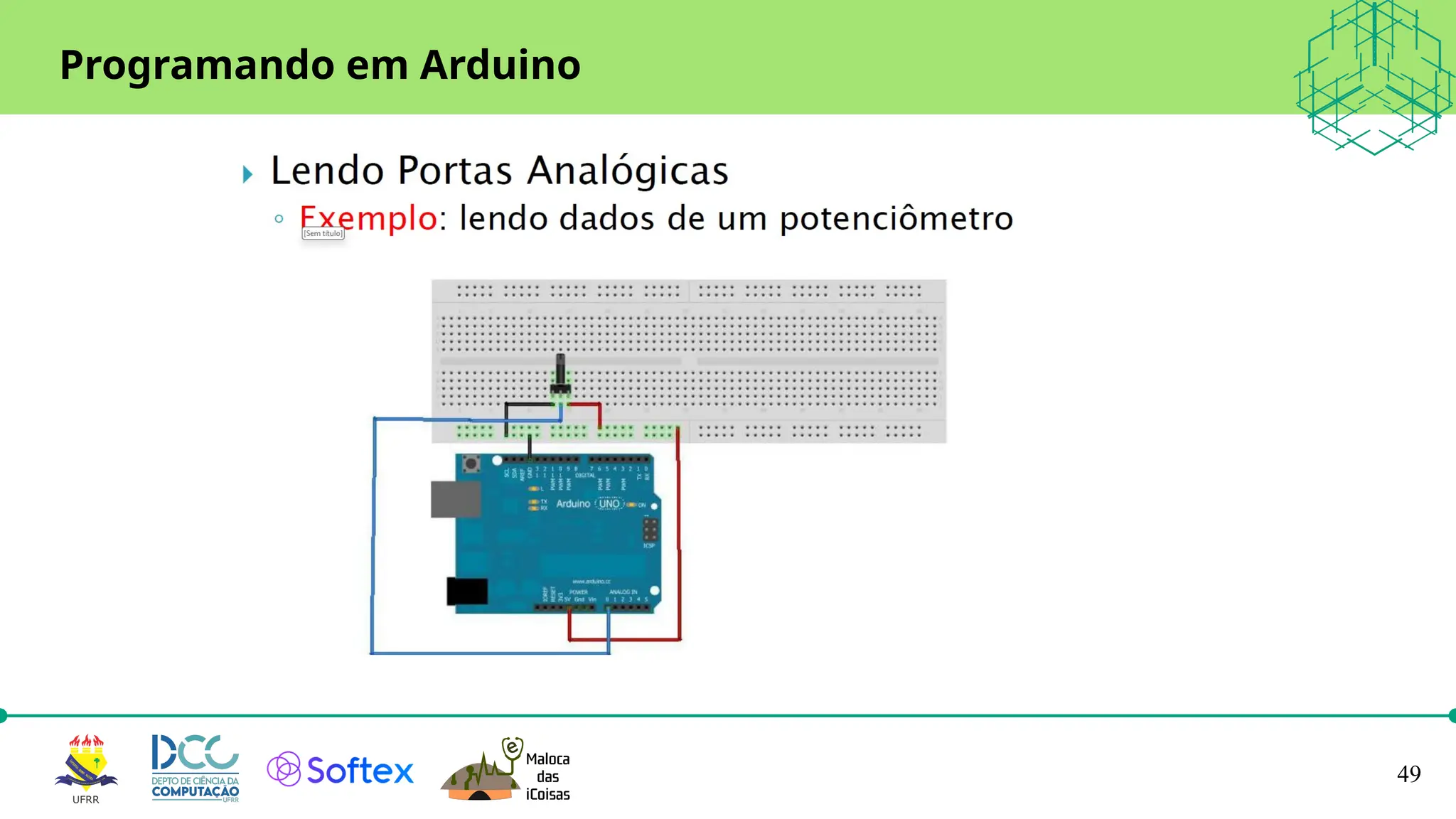

Programando em Arduino

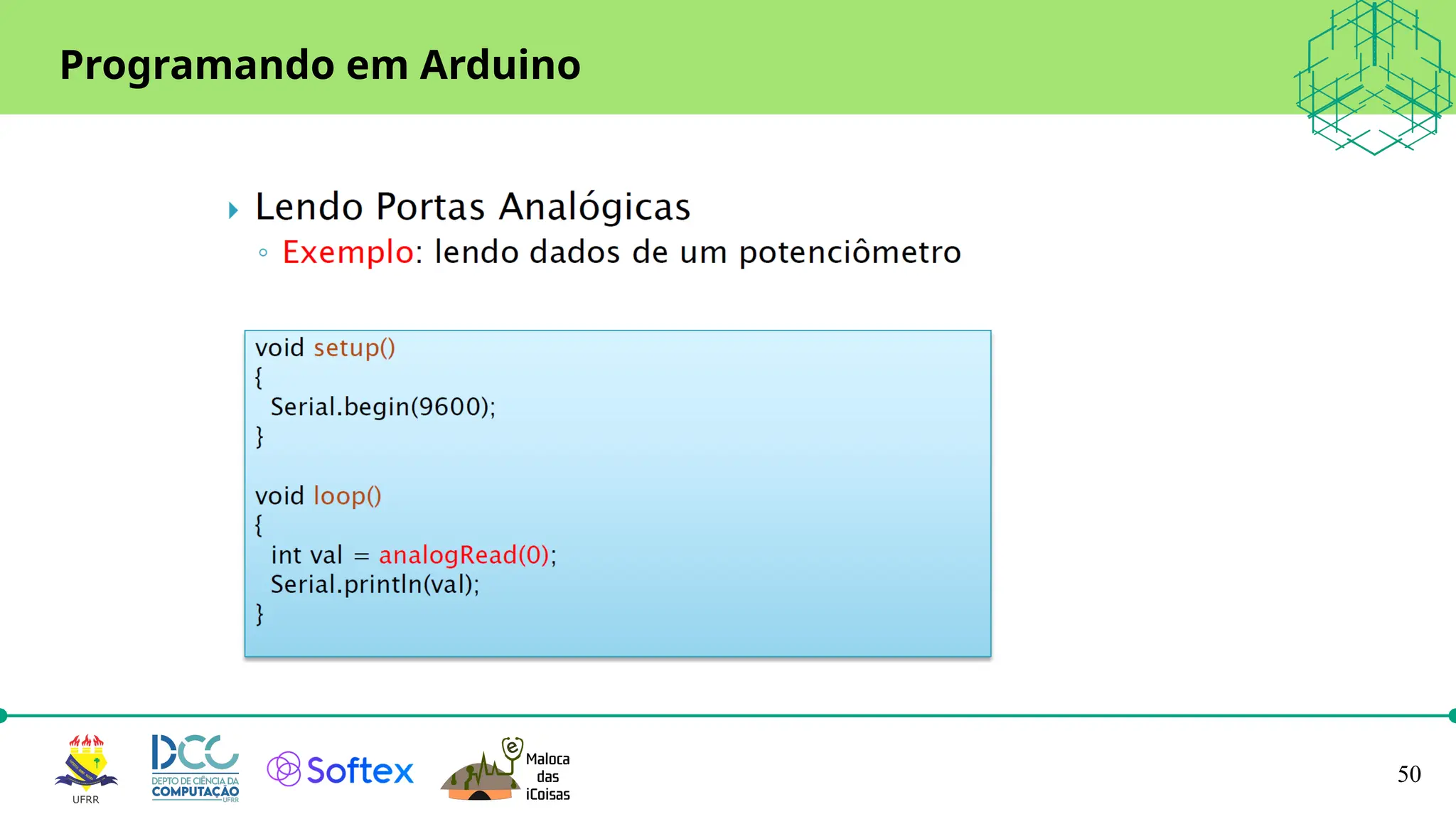

50. 50
Programando em Arduino

51. 51

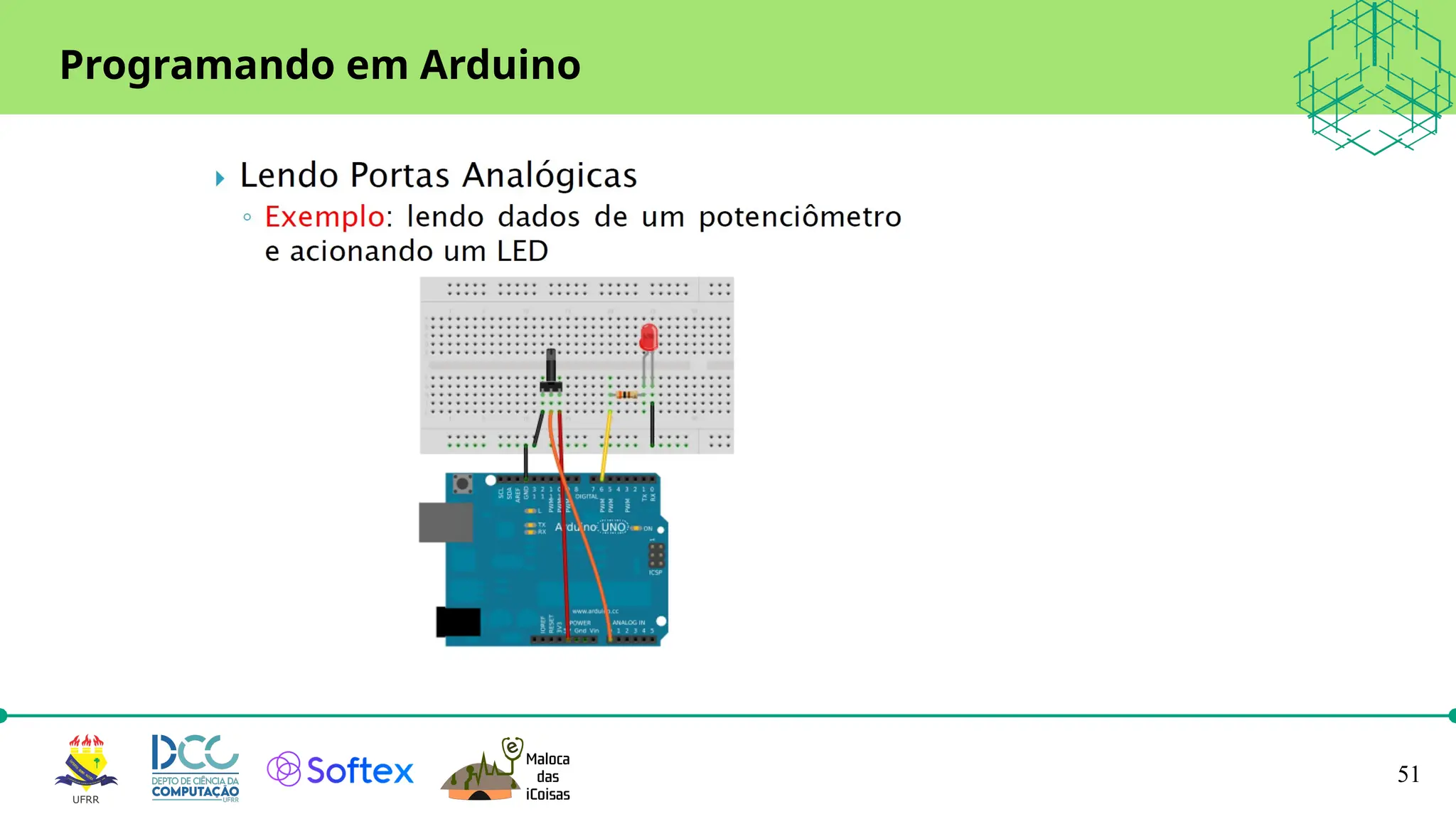

Programando em Arduino

52. 52

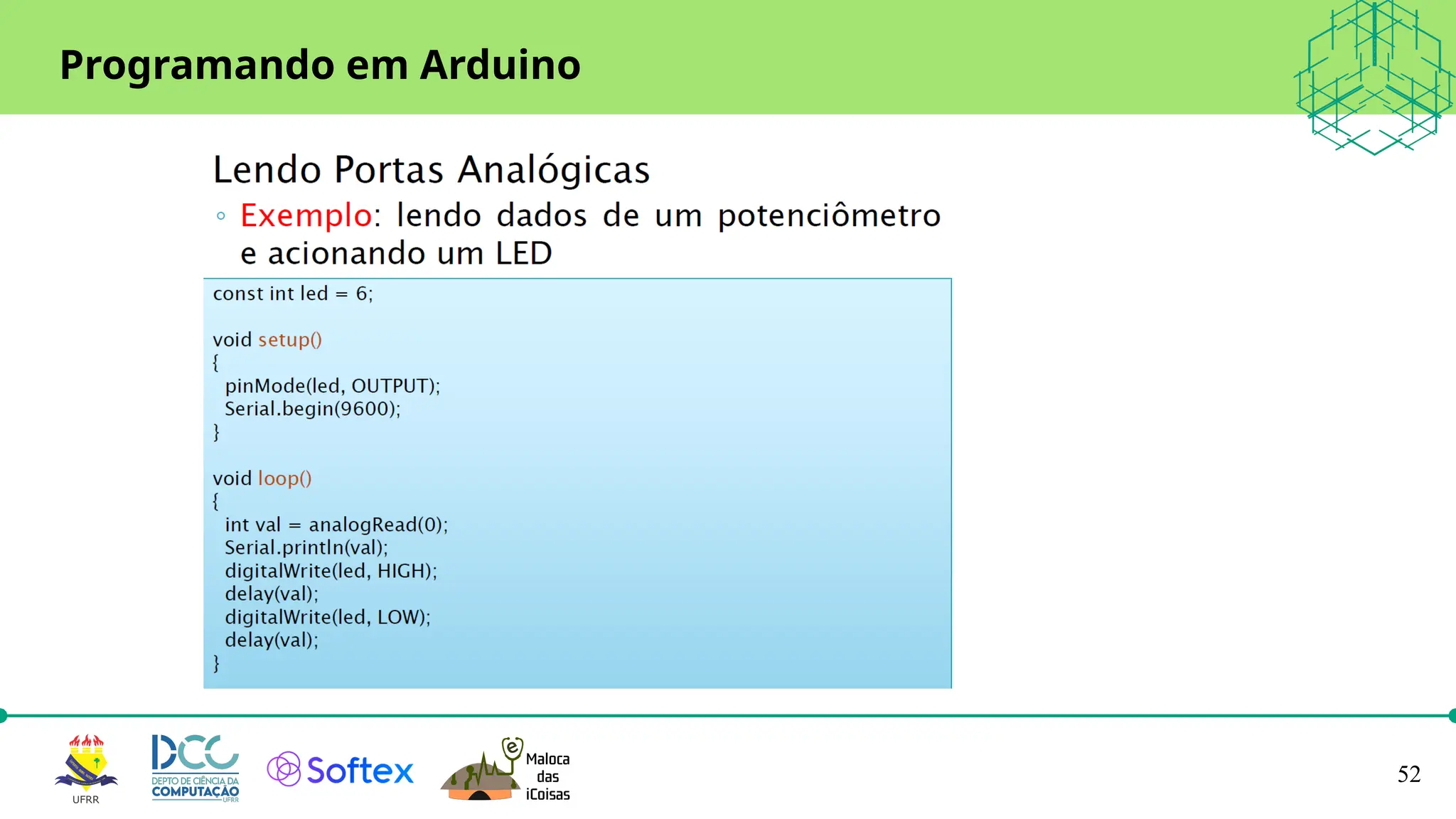

Programando em Arduino

53. 53

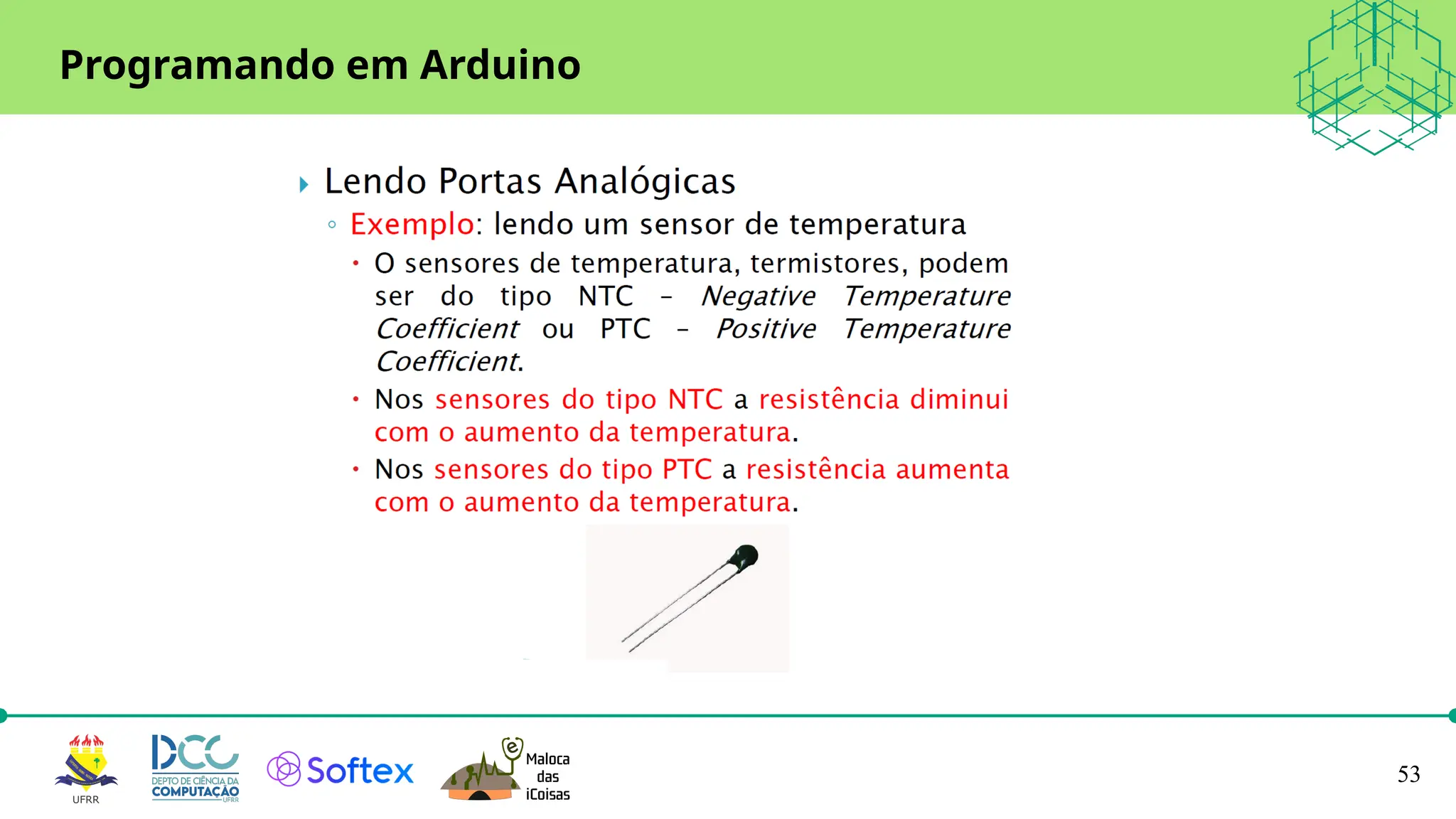

Programando em Arduino

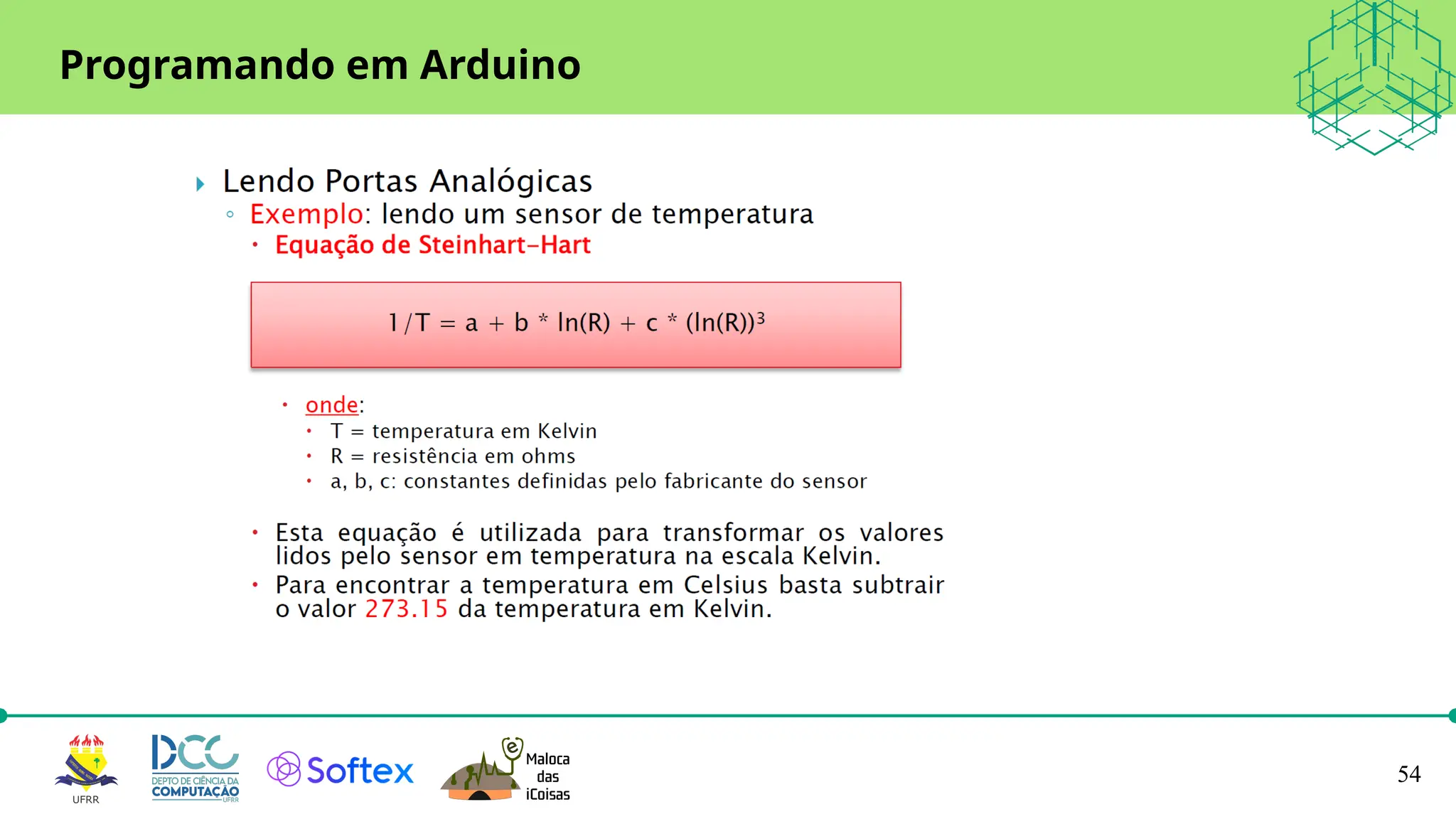

54. 54
Programando em Arduino

55. 55

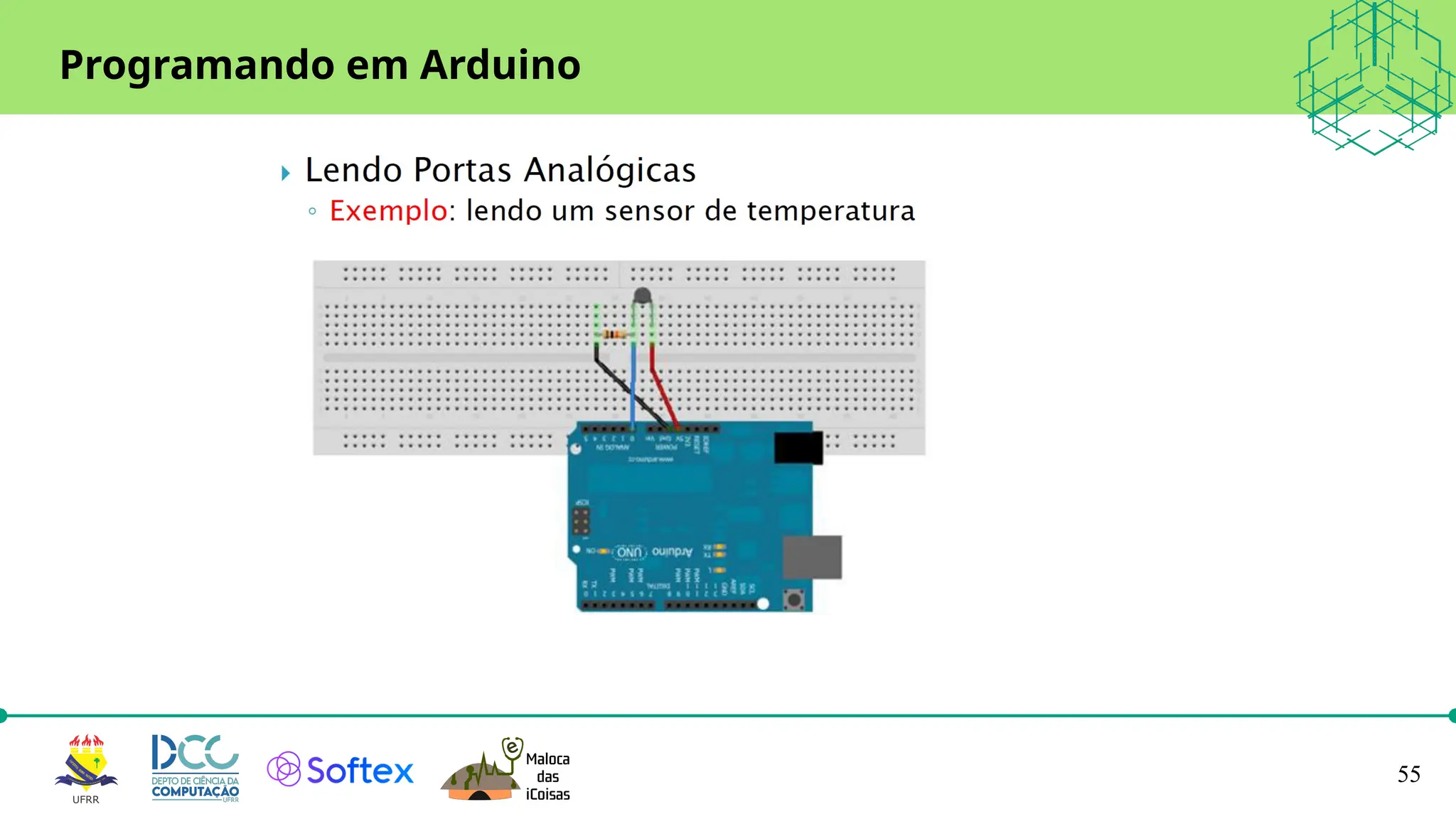

Programando em Arduino

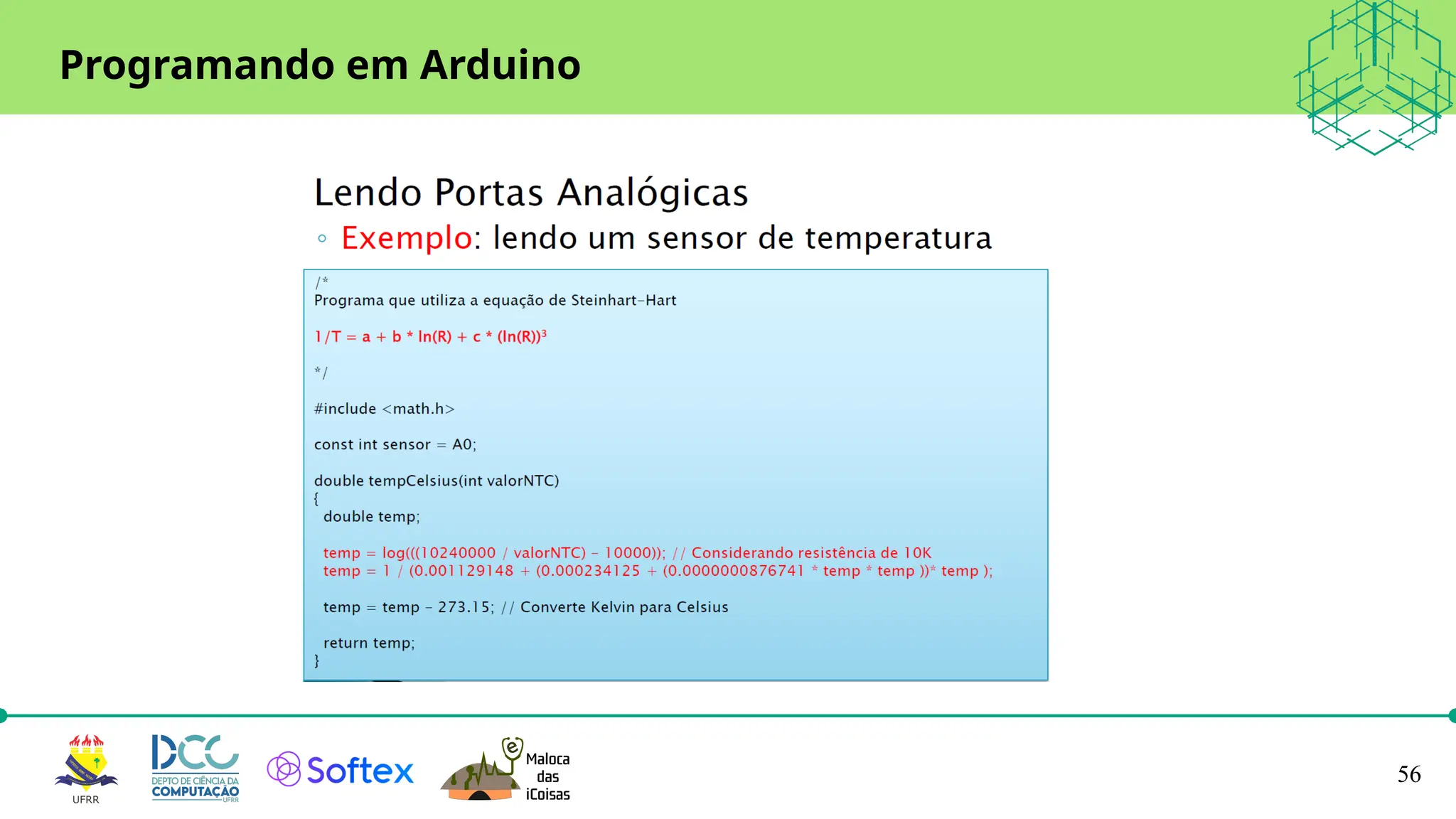

56. 56
Programando em Arduino

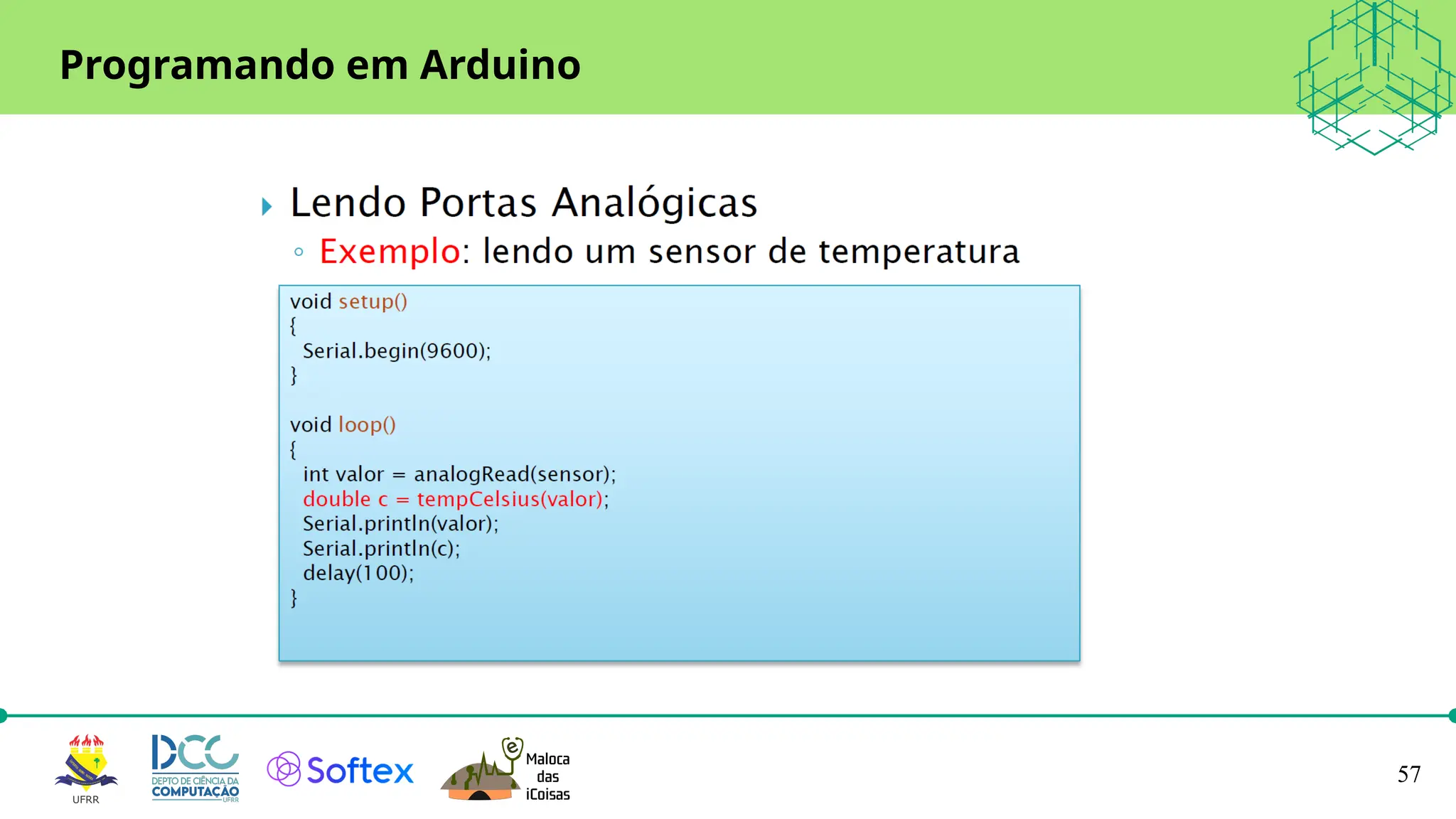

57. 57
Programando em Arduino

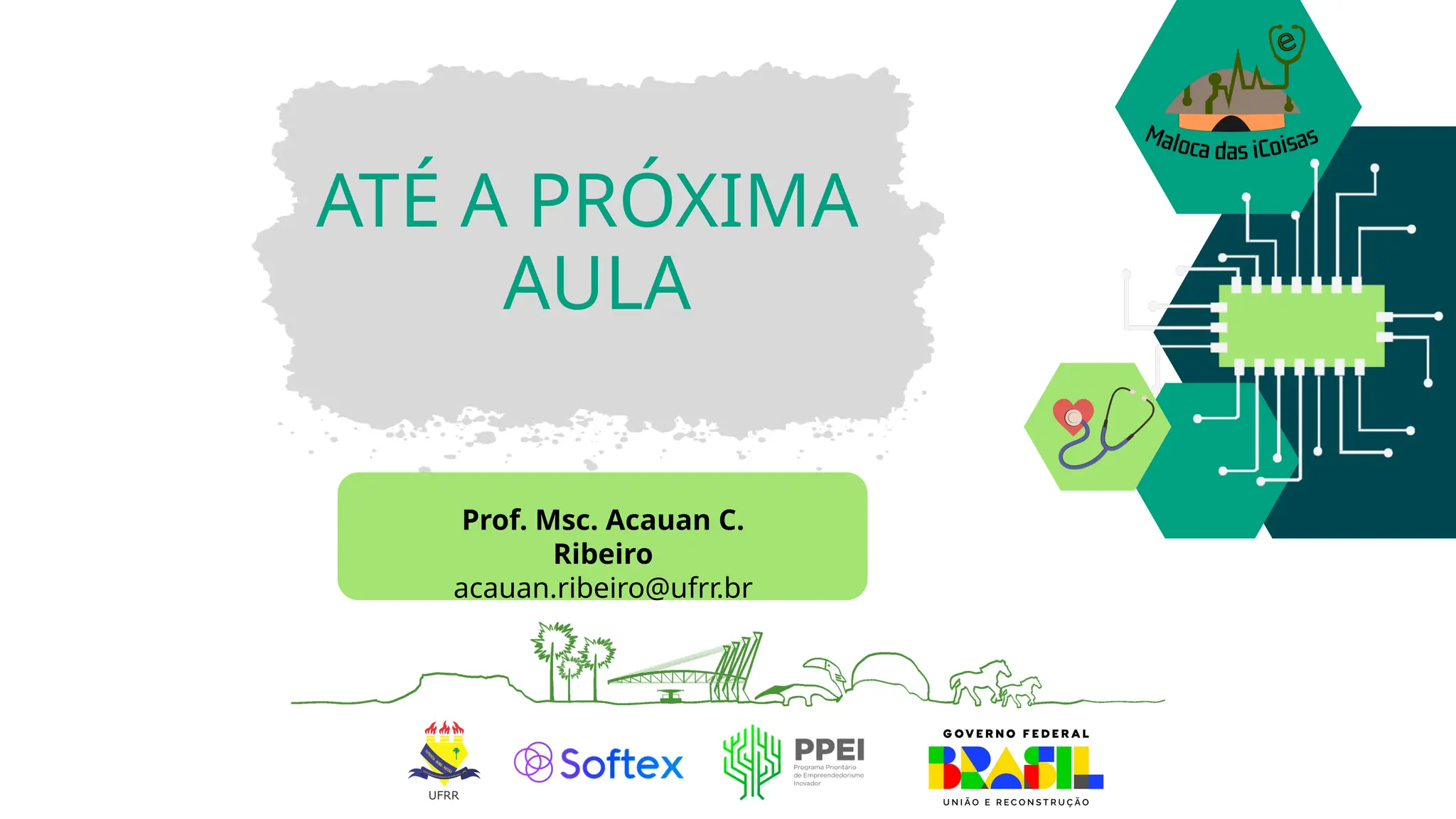

58. ATÉ A PRÓXIMA
