O documento fornece as informações necessárias para projetar uma sala de exame de mamografia de acordo com os regulamentos brasileiros, incluindo as características do espaço físico, equipamentos, processamento de imagens e custos estimados. É essencial planejamento prévio e licenciamento para garantir a segurança e proteção dos pacientes e operadores.

1. Fernanda Azevedo
Patrícia Ferro
Priscila Ferro
Rio de Janeiro 2013

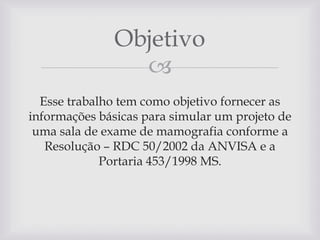

2. Objetivo

Esse trabalho tem como objetivo fornecer as
informações básicas para simular um projeto de
uma sala de exame de mamografia conforme a
Resolução – RDC 50/2002 da ANVISA e a
Portaria 453/1998 MS.

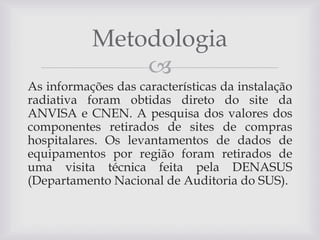

3. Metodologia

As informações das características da instalação
radiativa foram obtidas direto do site da
ANVISA e CNEN. A pesquisa dos valores dos
componentes retirados de sites de compras
hospitalares. Os levantamentos de dados de
equipamentos por região foram retirados de
uma visita técnica feita pela DENASUS
(Departamento Nacional de Auditoria do SUS).

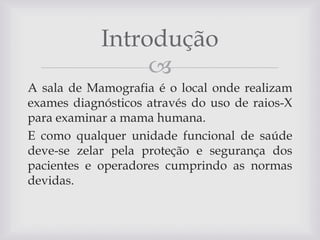

4. Introdução

A sala de Mamografia é o local onde realizam
exames diagnósticos através do uso de raios-X
para examinar a mama humana.
E como qualquer unidade funcional de saúde
deve-se zelar pela proteção e segurança dos
pacientes e operadores cumprindo as normas
devidas.

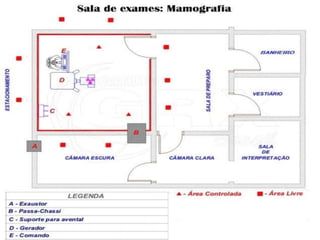

5. 

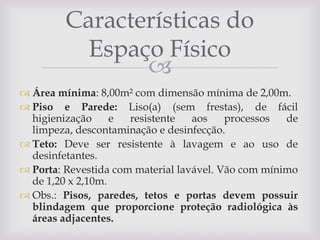

6. Características do
Espaço Físico

 Área mínima: 8,00m² com dimensão mínima de 2,00m.
 Piso e Parede: Liso(a) (sem frestas), de fácil
higienização
e
resistente
aos
processos
de
limpeza, descontaminação e desinfecção.
 Teto: Deve ser resistente à lavagem e ao uso de
desinfetantes.
 Porta: Revestida com material lavável. Vão com mínimo
de 1,20 x 2,10m.
 Obs.: Pisos, paredes, tetos e portas devem possuir
blindagem que proporcione proteção radiológica às
áreas adjacentes.

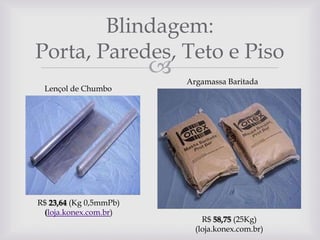

7. Blindagem:
Porta, Paredes, Teto e Piso

Lençol de Chumbo
R$ 23,64 (Kg 0,5mmPb)
(loja.konex.com.br)
Argamassa Baritada
R$ 58,75 (25Kg)
(loja.konex.com.br)

8. Blindagem: Biombo Fixo

O Biombo deve ter
blindagem suficiente para
garantir a proteção do
operador e permitir a
observação e comunicação
deste com o paciente.
R$ 4.167,62
(loja.konex.com.br)

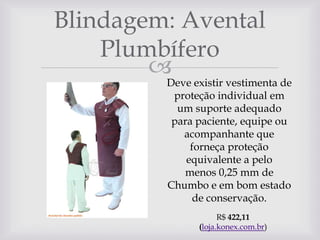

9. Blindagem: Avental
Plumbífero

Deve existir vestimenta de
proteção individual em
um suporte adequado
para paciente, equipe ou
acompanhante que
forneça proteção
equivalente a pelo
menos 0,25 mm de
Chumbo e em bom estado
de conservação.
R$ 422,11
(loja.konex.com.br)

10. Sinalizadores: Adesivos


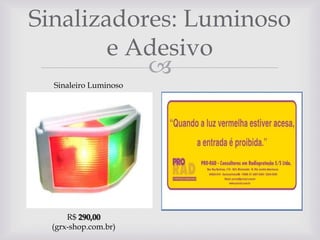

11. Sinalizadores: Luminoso
e Adesivo

Sinaleiro Luminoso
R$ 290,00
(grx-shop.com.br)

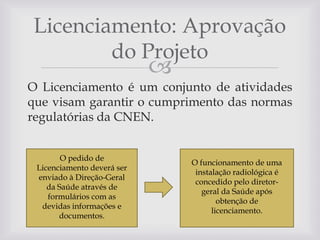

12. Licenciamento: Aprovação
do Projeto

O Licenciamento é um conjunto de atividades
que visam garantir o cumprimento das normas
regulatórias da CNEN.
O pedido de
Licenciamento deverá ser
enviado à Direção-Geral
da Saúde através de
formulários com as
devidas informações e
documentos.
O funcionamento de uma
instalação radiológica é
concedido pelo diretorgeral da Saúde após
obtenção de
licenciamento.

13. Componentes: Sala de Exames
de Mamografia

A – Mesa auxiliar
B – Balde cilíndrico portadetritos com pedal
C – Biombo Plumbífero
D – Mamógrafo
E – Banqueta
giratória/mocho
F - Suporte para avental e
o avental plumbífero
G - Negatoscópio

14. Componentes:
Mamógrafo

Sistema de
mamografia analógica
ALPHA RT
R$ 155.790,00

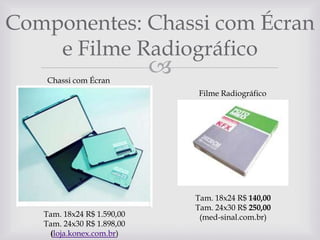

15. Componentes: Chassi com Écran
e Filme Radiográfico
Chassi com Écran

Filme Radiográfico
Tam. 18x24 R$ 1.590,00
Tam. 24x30 R$ 1.898,00
(loja.konex.com.br)
Tam. 18x24 R$ 140,00
Tam. 24x30 R$ 250,00
(med-sinal.com.br)

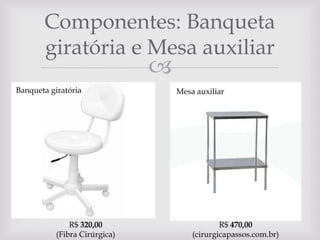

16. Componentes: Banqueta
giratória e Mesa auxiliar

Banqueta giratória
R$ 320,00
(Fibra Cirúrgica)
Mesa auxiliar
R$ 470,00
(cirurgicapassos.com.br)

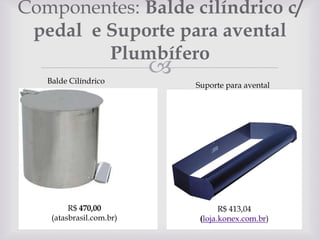

17. Componentes: Balde cilíndrico c/
pedal e Suporte para avental
Plumbífero
Balde Cilíndrico
R$ 470,00
(atasbrasil.com.br)

Suporte para avental

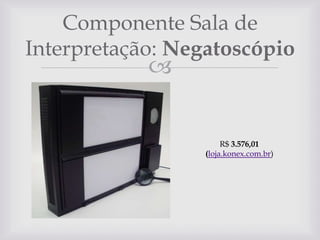

18. Componente Sala de
Interpretação: Negatoscópio

R$ 3.576,01
(loja.konex.com.br)

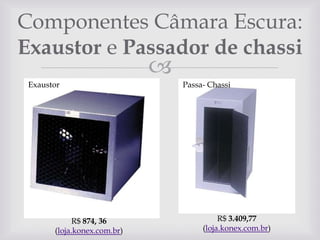

19. Componentes Câmara Escura:
Exaustor e Passador de chassi

Exaustor
R$ 874, 36
(loja.konex.com.br)
Passa- Chassi
R$ 3.409,77
(loja.konex.com.br)

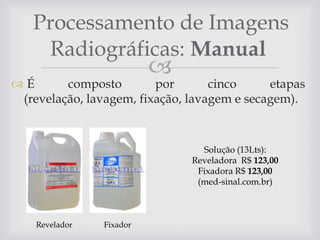

20. Processamento de Imagens
Radiográficas: Manual

É
composto
por
cinco
etapas
(revelação, lavagem, fixação, lavagem e secagem).
Solução (13Lts):
Reveladora R$ 123,00
Fixadora R$ 123,00
(med-sinal.com.br)
Revelador
Fixador

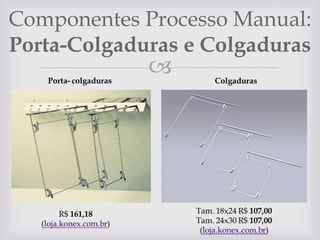

21. Componentes Processo Manual:
Porta-Colgaduras e Colgaduras


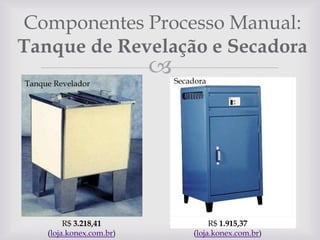

22. Componentes Processo Manual:
Tanque de Revelação e Secadora

Tanque Revelador
R$ 3.218,41
(loja.konex.com.br)
Secadora
R$ 1.915,37
(loja.konex.com.br)

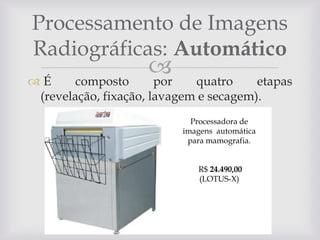

23. Processamento de Imagens
Radiográficas: Automático

por
É
composto
quatro
etapas
(revelação, fixação, lavagem e secagem).
Processadora de
imagens automática
para mamografia.
R$ 24.490,00
(LOTUS-X)

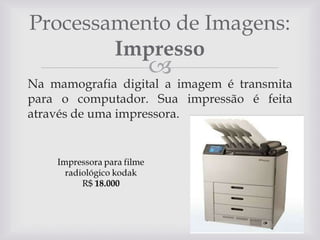

24. Processamento de Imagens:
Impresso

Na mamografia digital a imagem é transmita
para o computador. Sua impressão é feita
através de uma impressora.

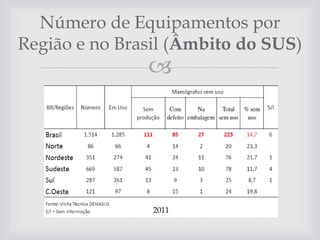

25. Número de Equipamentos por
Região e no Brasil (Âmbito do SUS)

2011

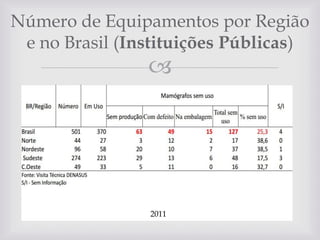

26. Número de Equipamentos por Região
e no Brasil (Instituições Públicas)

2011

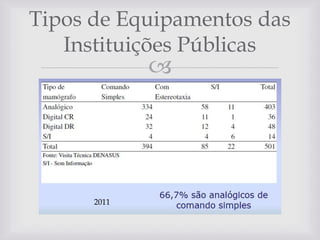

27. Tipos de Equipamentos das
Instituições Públicas

2011

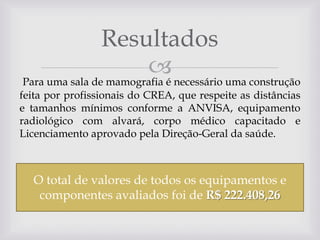

28. Resultados
 necessário uma construção
Para uma sala de mamografia é
feita por profissionais do CREA, que respeite as distâncias
e tamanhos mínimos conforme a ANVISA, equipamento
radiológico com alvará, corpo médico capacitado e
Licenciamento aprovado pela Direção-Geral da saúde.
O total de valores de todos os equipamentos e
componentes avaliados foi de R$ 222.408,26

29. Conclusão

É evidente um planejamento precoce para
projetar uma sala de mamografia, além de
renda para por o projeto em prática, para sua
manutenção e custos anuais.

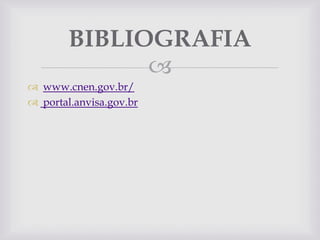

30. BIBLIOGRAFIA

 www.cnen.gov.br/
 portal.anvisa.gov.br
