Lógica de Programação - Estruturas de Seleção

Lógica de Programação
Professora Janynne Gomes

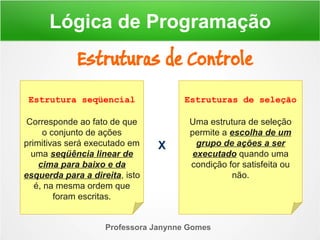

Estruturas de Controle

Estruturas de Controle
Estrutura seqüencial
Corresponde ao fato de que
o conjunto de ações
primitivas será executado em
uma seqüência linear de
cima para baixo e da
esquerda para a direita, isto
é, na mesma ordem que
foram escritas.
Estruturas de seleção
Uma estrutura de seleção
permite a escolha de um
grupo de ações a ser
executado quando uma
condição for satisfeita ou
não.
X

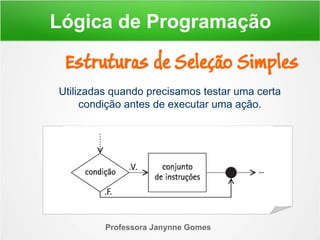

Utilizadas quando precisamos testar uma certa
condição antes de executar uma ação.

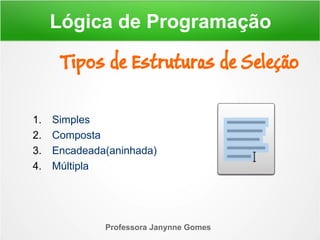

Estruturas de Seleção Simples

1. Simples
2. Composta
3. Encadeada(aninhada)
4. Múltipla
Tipos de Estruturas de Seleção

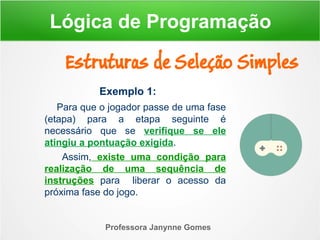

Exemplo 1:
Para que o jogador passe de uma fase
(etapa) para a etapa seguinte é
necessário que se verifique se ele
atingiu a pontuação exigida.
Assim, existe uma condição para
realização de uma sequência de
instruções para liberar o acesso da
próxima fase do jogo.

Exemplo 2:
Ao final de um jogo é feita uma
pergunta ao jogador:
- “Deseja continuar jogando?”.
O jogador poderá escolher entre as
respostas sim ou não.

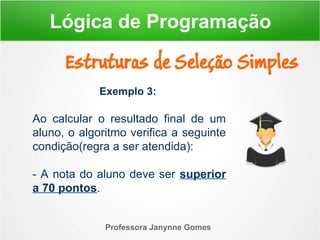

Exemplo 3:
Ao calcular o resultado final de um
aluno, o algoritmo verifica a seguinte
condição(regra a ser atendida):
- A nota do aluno deve ser superior
a 70 pontos.

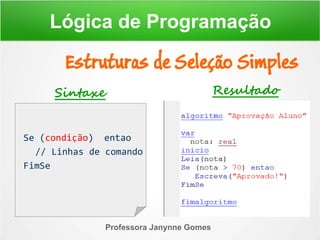

Se (condição) entao
// Linhas de comando
FimSe
Sintaxe Resultado

Utilizadas quando tivermos situações em que duas
alternativas dependem de uma mesma condição.
Estruturas de Seleção Composta

Exemplo 1:
Ao calcular o resultado final de um aluno, o
algoritmo verifica a seguinte condição(regra a
ser atendida):
- A nota do aluno deve ser superior a 70
pontos.
A partir dessa verificação o programa
executará apenas uma das ações seguintes:
1. Escrever na tela “Aprovado!”
2. Escrever na tela “Reprovado”

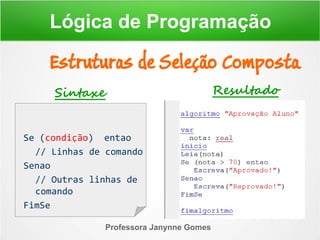

Se (condição) entao
Senao
// Outras linhas de
comando
FimSe
Sintaxe Resultado

Explicação
Quando o teste de condição resultar
verdadeiro sempre será executado o primeiro
conjunto de instruções encontrado. Caso
contrário isto é se a condição resultar falso
será realizado o segundo conjunto de
instruções ou seja o conjunto de instruções
após o senão .

Exemplo 2:
Ao comprar ingressos para assistir
um filme no cinema determinada classe
de pessoas são favorecidas, as que tem
idade entre 1 e 4 anos não pagam
ingresso.
Um algoritmo que faça essa venda de
ingressos precisa identificar a idade da
pessoa entre dois valores.

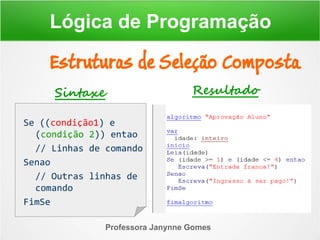

Se ((condição1) e
(condição 2)) entao
Senao
// Outras linhas de
comando
FimSe
Sintaxe Resultado

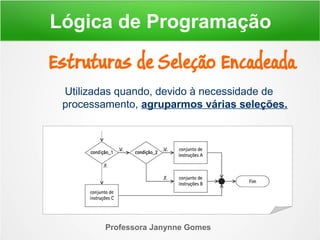

Utilizadas quando, devido à necessidade de
processamento, agruparmos várias seleções.
Estruturas de Seleção Encadeada

Exemplo 1:
Ao calcular o resultado final de um aluno, o
algoritmo verifica as seguintes condições:
1. A nota do aluno deve ser superior a 70
pontos.
2. A nota deve ser maior que 90 pontos para o
aluno receber uma mensagem especial de
parabenização.
3. A nota inferior a 70 pontos faz com que o
aluno seja reprovado.

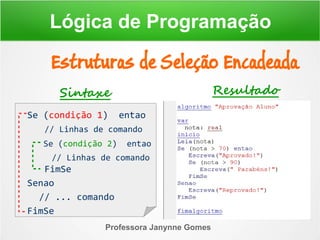

Se (condição 1) entao
Se (condição 2) entao
FimSe
Senao
// ... comando
FimSe
Sintaxe Resultado

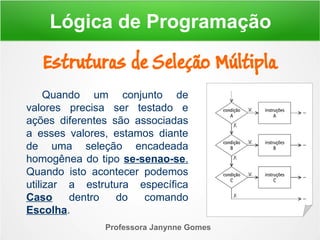

Estruturas de Seleção Múltipla
Quando um conjunto de
valores precisa ser testado e
ações diferentes são associadas
a esses valores, estamos diante
de uma seleção encadeada
homogênea do tipo se-senao-se.
Quando isto acontecer podemos
utilizar a estrutura específica
Caso dentro do comando
Escolha.

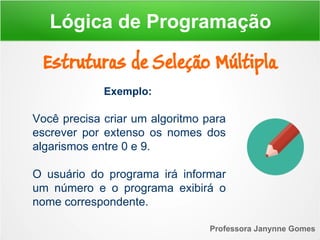

Exemplo:
Você precisa criar um algoritmo para
escrever por extenso os nomes dos
algarismos entre 0 e 9.
O usuário do programa irá informar
um número e o programa exibirá o
nome correspondente.

Escolha variável
Caso valor 1
// Comandos
Caso valor n
// Comandos
OutroCaso
// Comandos
FimEscolha
Sintaxe Resultado

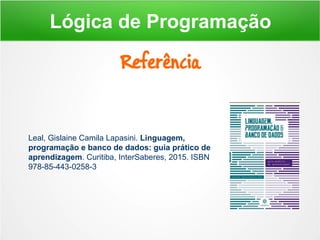

Referência
Leal, Gislaine Camila Lapasini. Linguagem,
programação e banco de dados: guia prático de
aprendizagem. Curitiba, InterSaberes, 2015. ISBN
978-85-443-0258-3
