1. Lógica de Programação 2
José Araújo

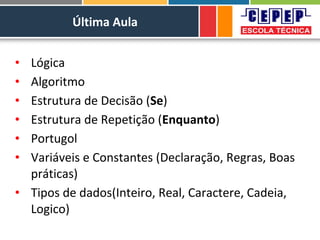

2. Última Aula
• Lógica
• Algoritmo
• Estrutura de Decisão (Se)
• Estrutura de Repetição (Enquanto)
• Portugol
• Variáveis e Constantes (Declaração, Regras, Boas
práticas)
• Tipos de dados(Inteiro, Real, Caractere, Cadeia,
Logico)

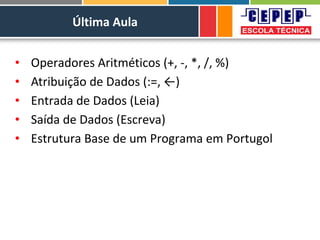

3. Última Aula
• Operadores Aritméticos (+, -, *, /, %)
• Atribuição de Dados (:=, ←)
• Entrada de Dados (Leia)
• Saída de Dados (Escreva)
• Estrutura Base de um Programa em Portugol

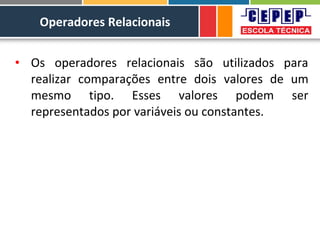

4. Operadores Relacionais
• Os operadores relacionais são utilizados para
realizar comparações entre dois valores de um
mesmo tipo. Esses valores podem ser
representados por variáveis ou constantes.

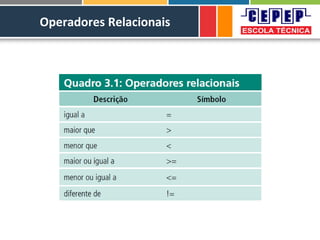

5. Operadores Relacionais

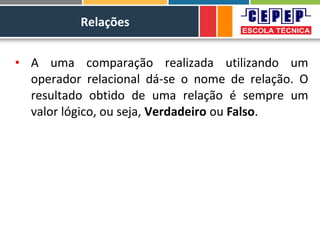

6. Relações
• A uma comparação realizada utilizando um
operador relacional dá-se o nome de relação. O
resultado obtido de uma relação é sempre um
valor lógico, ou seja, Verdadeiro ou Falso.

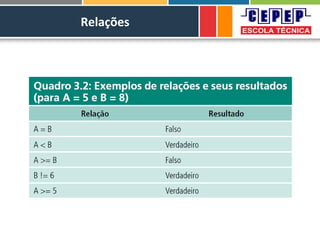

7. Relações

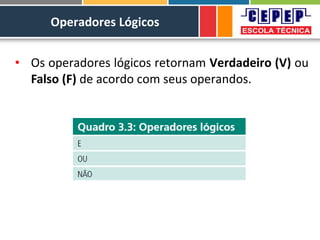

8. Operadores Lógicos
• Os operadores lógicos retornam Verdadeiro (V) ou
Falso (F) de acordo com seus operandos.

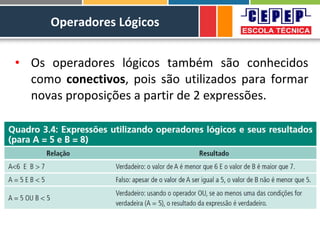

9. Operadores Lógicos
• Os operadores lógicos também são conhecidos
como conectivos, pois são utilizados para formar
novas proposições a partir de 2 expressões.

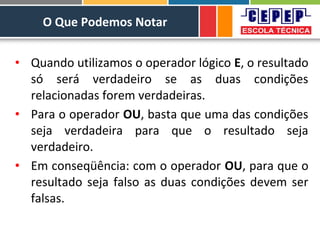

10. O Que Podemos Notar
• Quando utilizamos o operador lógico E, o resultado
só será verdadeiro se as duas condições
relacionadas forem verdadeiras.
• Para o operador OU, basta que uma das condições
seja verdadeira para que o resultado seja
verdadeiro.
• Em conseqüência: com o operador OU, para que o
resultado seja falso as duas condições devem ser
falsas.

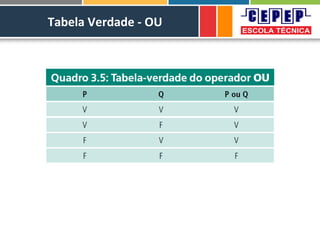

11. Tabela Verdade - OU

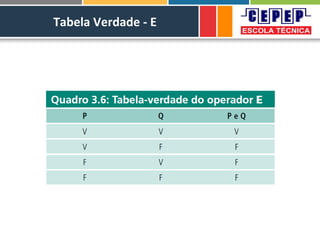

12. Tabela Verdade - E

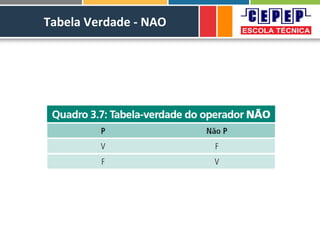

13. Tabela Verdade - NAO

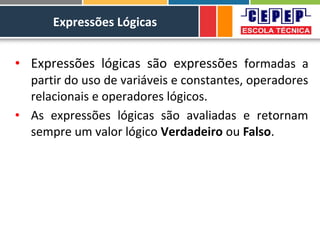

14. Expressões Lógicas
• Expressões lógicas são expressões formadas a
partir do uso de variáveis e constantes, operadores
relacionais e operadores lógicos.
• As expressões lógicas são avaliadas e retornam
sempre um valor lógico Verdadeiro ou Falso.

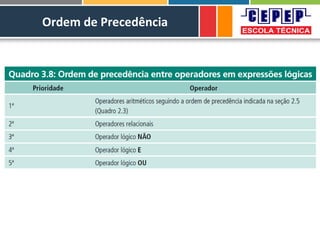

15. Ordem de Precedência

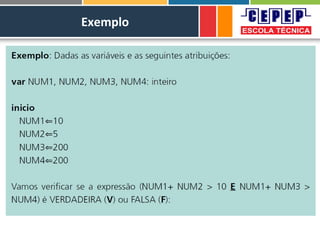

16. Exemplo

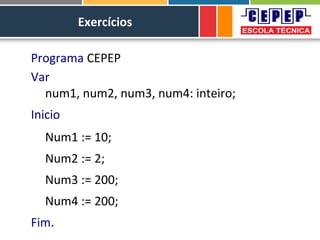

17. Exercícios
Programa CEPEP
Var
num1, num2, num3, num4: inteiro;
Inicio
Num1 := 10;
Num2 := 2;
Num3 := 200;
Num4 := 200;
Fim.

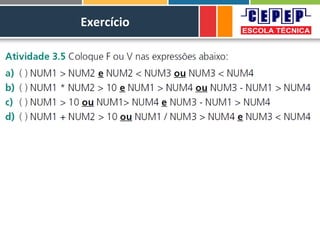

18. Exercício

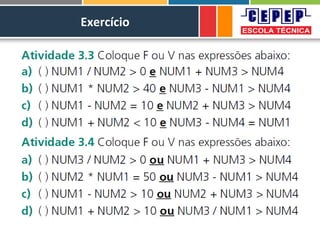

19. Exercício

20. Exercício

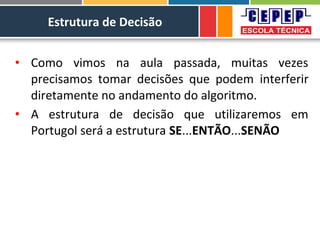

21. Estrutura de Decisão
• Como vimos na aula passada, muitas vezes
precisamos tomar decisões que podem interferir
diretamente no andamento do algoritmo.
• A estrutura de decisão que utilizaremos em
Portugol será a estrutura SE...ENTÃO...SENÃO

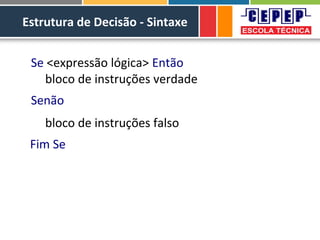

22. Estrutura de Decisão - Sintaxe
Se <expressão lógica> Então
bloco de instruções verdade
Senão
bloco de instruções falso
Fim Se

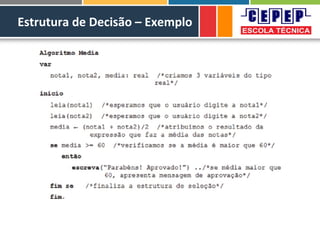

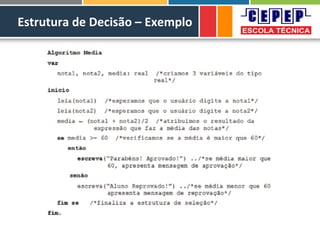

23. Estrutura de Decisão – Exemplo

24. Estrutura de Decisão – Exemplo

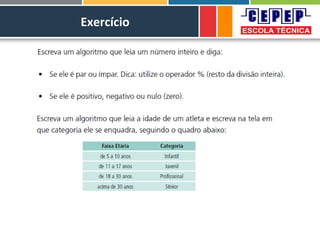

26. Exercício

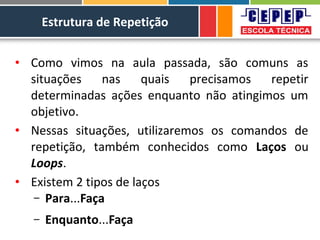

27. Estrutura de Repetição
• Como vimos na aula passada, são comuns as
situações nas quais precisamos repetir
determinadas ações enquanto não atingimos um
objetivo.
• Nessas situações, utilizaremos os comandos de
repetição, também conhecidos como Laços ou
Loops.
• Existem 2 tipos de laços
– Para...Faça
– Enquanto...Faça

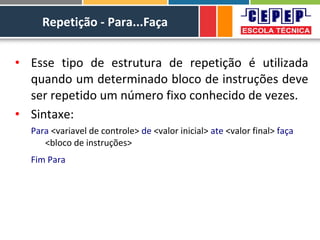

28. Repetição - Para...Faça
• Esse tipo de estrutura de repetição é utilizada
quando um determinado bloco de instruções deve
ser repetido um número fixo conhecido de vezes.
• Sintaxe:
Para <variavel de controle> de <valor inicial> ate <valor final> faça
<bloco de instruções>
Fim Para

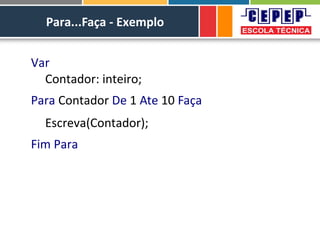

29. Para...Faça - Exemplo
Var
Contador: inteiro;
Para Contador De 1 Ate 10 Faça
Escreva(Contador);
Fim Para

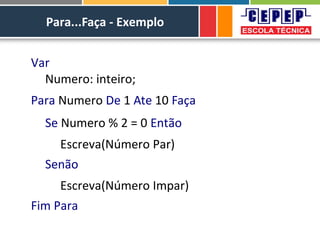

30. Para...Faça - Exemplo
Var
Numero: inteiro;
Para Numero De 1 Ate 10 Faça
Se Numero % 2 = 0 Então
Escreva(Número Par)
Senão
Escreva(Número Impar)
Fim Para

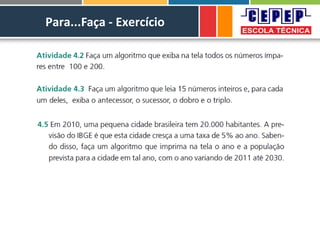

31. Para...Faça - Exercício

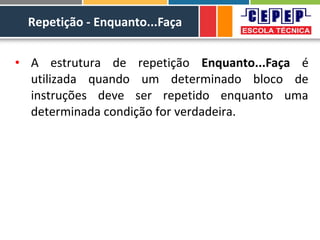

32. Repetição - Enquanto...Faça
• A estrutura de repetição Enquanto...Faça é
utilizada quando um determinado bloco de
instruções deve ser repetido enquanto uma
determinada condição for verdadeira.

33. Repetição - Enquanto...Faça
• Sintaxe
Enquanto <condição de repetição> Faça
<bloco de instruções>
Fim Enquanto

34. Enquanto...Faça - Exemplo
Var
Contador: inteiro;
Contador := 0;
Enquanto Contador <= 10 Faça
Escreva(Contador);
Contador := Contador + 1;
Fim Enquanto

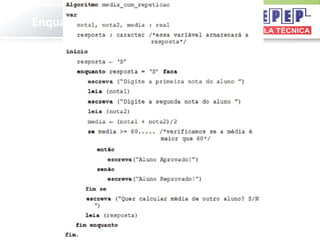

35. Enquanto...Faça - Exemplo

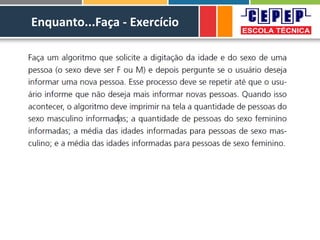

36. Enquanto...Faça - Exercício

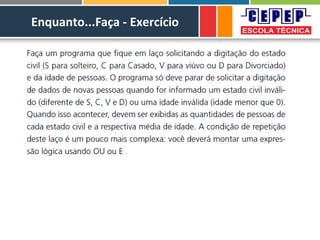

37. Enquanto...Faça - Exercício

38. Perguntas?
José Araújo
joseafilho@gmail.com
http://centraldaengenharia.wordpress.com/
http://twitter.com/cengenharia
“Tudo é uma questão de Engenharia!”
“Everything is a matter of Engineering!”

39. Fim
