1. Introdução a Algoritmos e
Linguagens de Programação
Aula 9 | Estruturas condicionais
Apresentação
Luiz Augusto de M. Morais

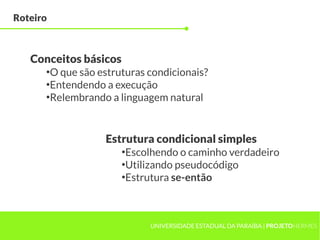

2. Roteiro
Conceitos básicos
●
O que são estruturas condicionais?
●
Entendendo a execução
●
Relembrando a linguagem natural
Estrutura condicional simples
●
Escolhendo o caminho verdadeiro
●
Utilizando pseudocódigo
●
Estrutura se-então
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

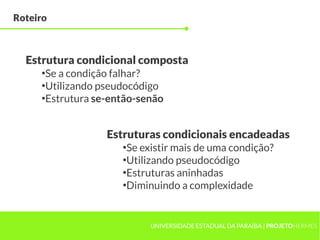

3. Roteiro
Estrutura condicional composta
●
Se a condição falhar?
●
Utilizando pseudocódigo
●
Estrutura se-então-senão
Estruturas condicionais encadeadas
●
Se existir mais de uma condição?
●
Utilizando pseudocódigo
●
Estruturas aninhadas
●
Diminuindo a complexidade
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

4. Conceitos básicos
O que são estruturas
condicionais?
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

5. O que são estruturas condicionais?
Uma encruzilhada
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

6. Conceitos básicos
Entendendo a execução
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

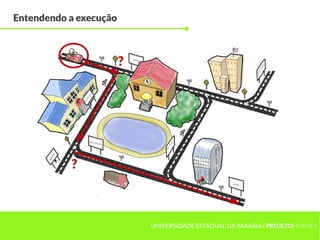

7. Entendendo a execução
?
?
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

8. Conceitos básicos
Relembrando
a linguagem natural
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

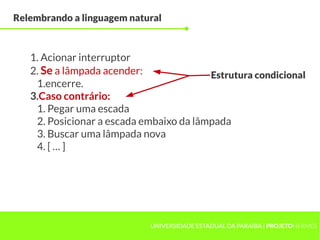

9. Relembrando a linguagem natural
1. Acionar interruptor
2. Se a lâmpada acender: Estrutura condicional
1.encerre.
3.Caso contrário:
1. Pegar uma escada
2. Posicionar a escada embaixo da lâmpada
3. Buscar uma lâmpada nova
4. [ … ]
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

10. Estrutura condicional simples
Escolhendo
o caminho verdadeiro
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

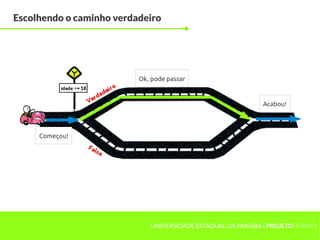

11. Escolhendo o caminho verdadeiro
Ok, pode passar
Acabou!
Começou!
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

12. Escolhendo o caminho verdadeiro
Ok, pode passar
Acabou!
Começou!
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

13. Estrutura condicional simples
Utilizando pseudocódigo
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

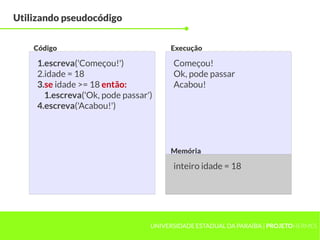

14. Utilizando pseudocódigo
Código Execução
1.escreva('Começou!') Começou!
2.idade = 18 Ok, pode passar
3.se idade >= 18 então: Acabou!
1.escreva('Ok, pode passar')
4.escreva('Acabou!')
Memória
inteiro idade = 18
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

15. Utilizando pseudocódigo
Código Execução
1.escreva('Começou!') Começou!
2.idade = 16 Acabou!
3.se idade >= 18 então:
1.escreva('Ok, pode passar')
4.escreva('Acabou!')
Memória
inteiro idade = 16
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

16. Estrutura condicional simples
Estrutura se-então
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

17. Estrutura se-então
Sintaxe
se <condição> então:
→ <comandos>
<condição> = expressão lógica
Use endentação!
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

18. Estrutura condicional composta
Se a condição falhar?
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

19. Se a condição falhar? | Maior de idade
Ok, pode passar
Acabou!
Começou!
Você não pode dirigir!
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

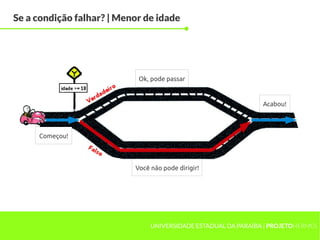

20. Se a condição falhar? | Menor de idade
Ok, pode passar
Acabou!
Começou!
Você não pode dirigir!
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

21. Estrutura condicional composta
Utilizando pseudocódigo
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

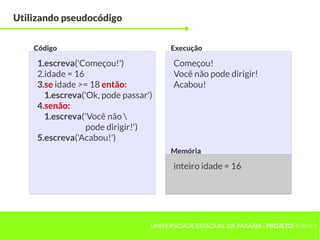

22. Utilizando pseudocódigo
Código Execução
1.escreva('Começou!') Começou!
2.idade = 16 Você não pode dirigir!
3.se idade >= 18 então: Acabou!
1.escreva('Ok, pode passar')
4.senão:
1.escreva('Você não
pode dirigir!')
5.escreva('Acabou!')
Memória
inteiro idade = 16
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

23. Estrutura condicional composta
Estrutura se-então-senão
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

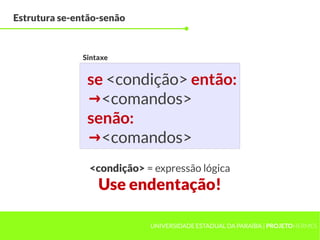

24. Estrutura se-então-senão
Sintaxe
se <condição> então:
→ <comandos>
senão:
→ <comandos>
<condição> = expressão lógica
Use endentação!
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

25. Estruturas condicionais encadeadas
Se existir mais
de uma condição?
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

26. Relembrando...
Ok, pode passar
Acabou!
Começou!
Você não pode dirigir!
E se o motorista for de maior mas não possuir habilitação?
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

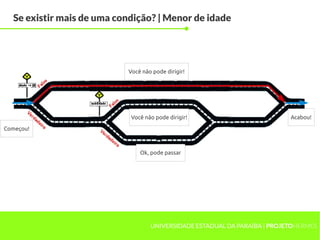

27. Se existir mais de uma condição? | Menor de idade
Você não pode dirigir!
Você não pode dirigir! Acabou!
Começou!
Ok, pode passar
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

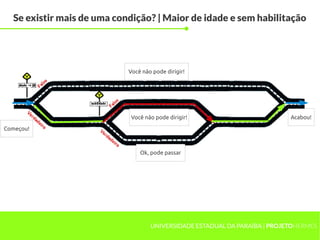

28. Se existir mais de uma condição? | Maior de idade e sem habilitação
Você não pode dirigir!
Você não pode dirigir! Acabou!
Começou!
Ok, pode passar
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

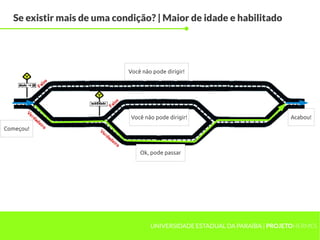

29. Se existir mais de uma condição? | Maior de idade e habilitado
Você não pode dirigir!
Você não pode dirigir! Acabou!
Começou!
Ok, pode passar
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

30. Estruturas condicionais encadeadas
Utilizando pseudocódigo
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

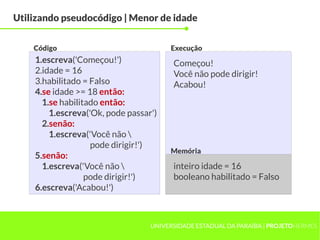

31. Utilizando pseudocódigo | Menor de idade
Código Execução
1.escreva('Começou!') Começou!
2.idade = 16 Você não pode dirigir!
3.habilitado = Falso Acabou!
4.se idade >= 18 então:
1.se habilitado então:
1.escreva('Ok, pode passar')
2.senão:
1.escreva('Você não
pode dirigir!')
Memória
5.senão:
1.escreva('Você não inteiro idade = 16
pode dirigir!') booleano habilitado = Falso
6.escreva('Acabou!')
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

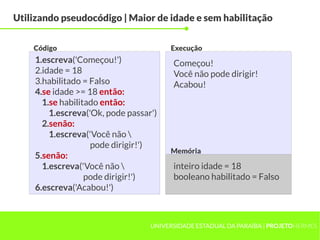

32. Utilizando pseudocódigo | Maior de idade e sem habilitação
Código Execução
1.escreva('Começou!') Começou!
2.idade = 18 Você não pode dirigir!
3.habilitado = Falso Acabou!
4.se idade >= 18 então:
1.se habilitado então:
1.escreva('Ok, pode passar')
2.senão:
1.escreva('Você não
pode dirigir!')
Memória
5.senão:
1.escreva('Você não inteiro idade = 18
pode dirigir!') booleano habilitado = Falso
6.escreva('Acabou!')
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

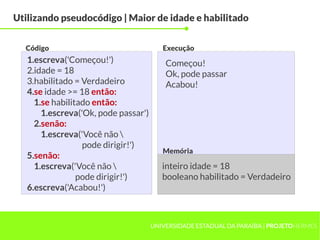

33. Utilizando pseudocódigo | Maior de idade e habilitado
Código Execução
1.escreva('Começou!') Começou!
2.idade = 18 Ok, pode passar
3.habilitado = Verdadeiro Acabou!
4.se idade >= 18 então:
1.se habilitado então:
1.escreva('Ok, pode passar')
2.senão:
1.escreva('Você não
pode dirigir!')
Memória
5.senão:
1.escreva('Você não inteiro idade = 18
pode dirigir!') booleano habilitado = Verdadeiro
6.escreva('Acabou!')
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

34. Estruturas condicionais encadeadas
Estruturas aninhadas
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

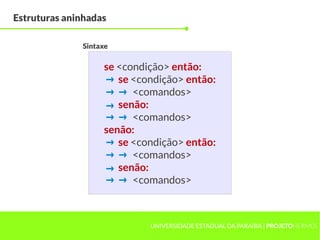

35. Estruturas aninhadas
Sintaxe
se <condição> então:
→ se <condição> então:
→ → <comandos>
→ senão:
→ → <comandos>
senão:
→ se <condição> então:
→ → <comandos>
→ senão:
→ → <comandos>
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

36. Estruturas condicionais encadeadas
Diminuindo a complexidade
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

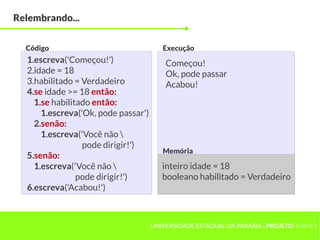

37. Relembrando...
Código Execução
1.escreva('Começou!') Começou!
2.idade = 18 Ok, pode passar
3.habilitado = Verdadeiro Acabou!
4.se idade >= 18 então:
1.se habilitado então:
1.escreva('Ok, pode passar')
2.senão:
1.escreva('Você não
pode dirigir!')
Memória
5.senão:
1.escreva('Você não inteiro idade = 18
pode dirigir!') booleano habilitado = Verdadeiro
6.escreva('Acabou!')
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

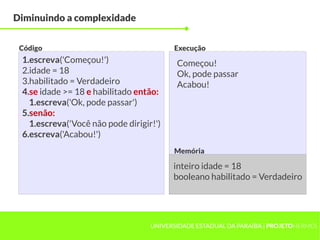

38. Diminuindo a complexidade
Código Execução
1.escreva('Começou!') Começou!
2.idade = 18 Ok, pode passar
3.habilitado = Verdadeiro Acabou!
4.se idade >= 18 e habilitado então:
1.escreva('Ok, pode passar')
5.senão:
1.escreva('Você não pode dirigir!')
6.escreva('Acabou!')
Memória
inteiro idade = 18
booleano habilitado = Verdadeiro
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

39. O que aprendemos hoje?
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETOHERMES

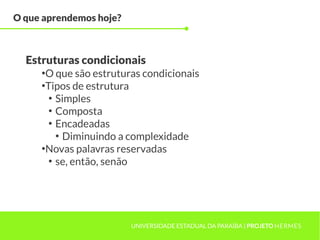

40. O que aprendemos hoje?
Estruturas condicionais
●
O que são estruturas condicionais
●
Tipos de estrutura
●
Simples
●
Composta
●
Encadeadas
●
Diminuindo a complexidade
●
Novas palavras reservadas
●
se, então, senão
UNIVERSIDADE ESTADUAL DA PARAÍBA | PROJETO HERMES

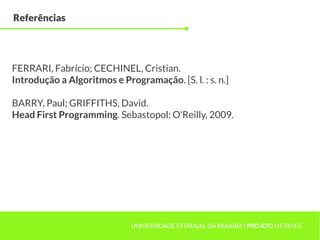

41. Referências
FERRARI, Fabrício; CECHINEL, Cristian.
Introdução a Algoritmos e Programação. [S. l. : s. n.]
BARRY, Paul; GRIFFITHS, David.
Head First Programming. Sebastopol: O'Reilly, 2009.
