1. Lógica de ProgramaçãoSávio Araújo

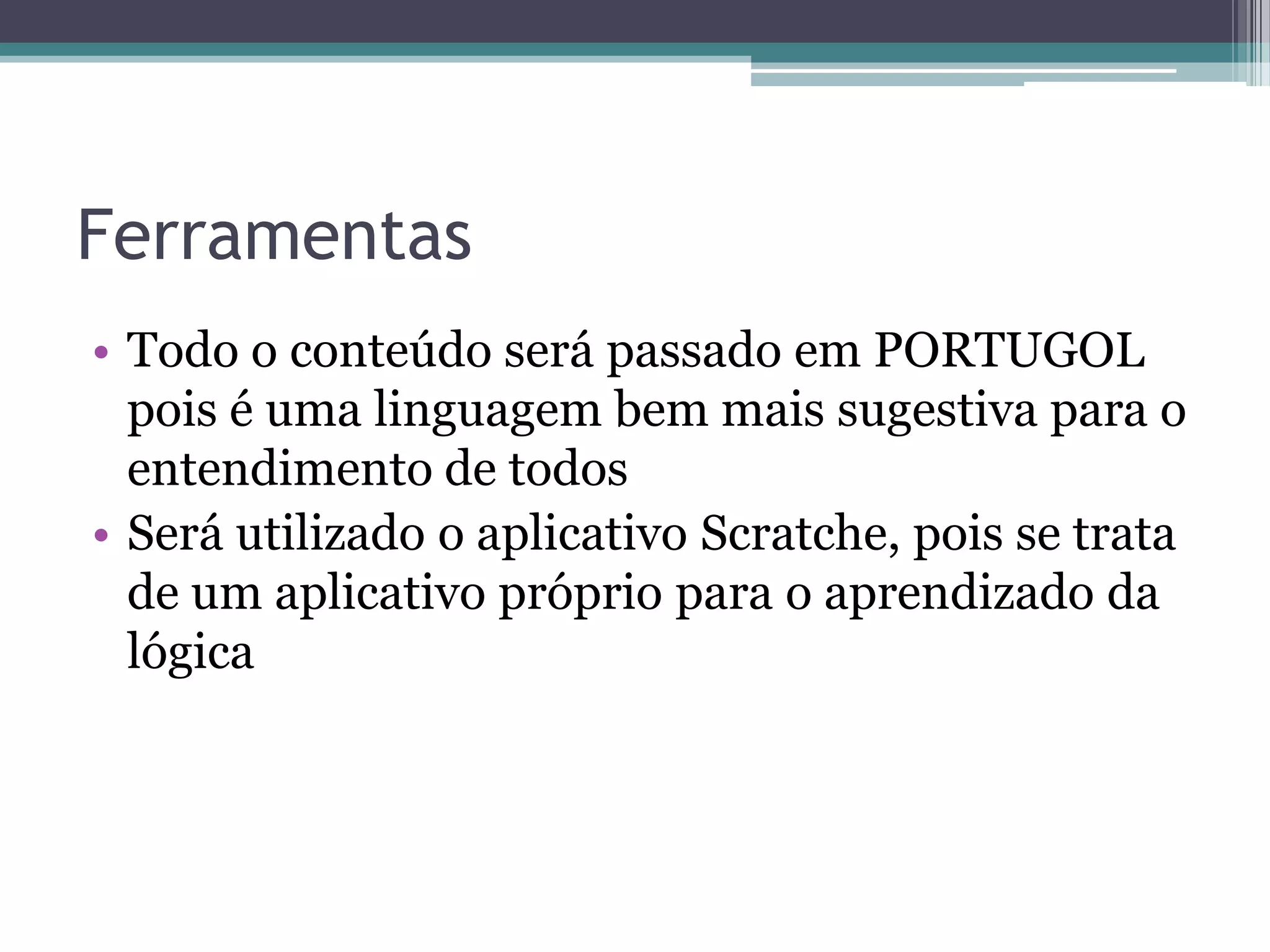

2. Ferramentas Todo o conteúdo será passado em PORTUGOL pois é uma linguagem bem mais sugestiva para o entendimento de todosSerá utilizado o aplicativo Scratche, pois se trata de um aplicativo próprio para o aprendizado da lógica

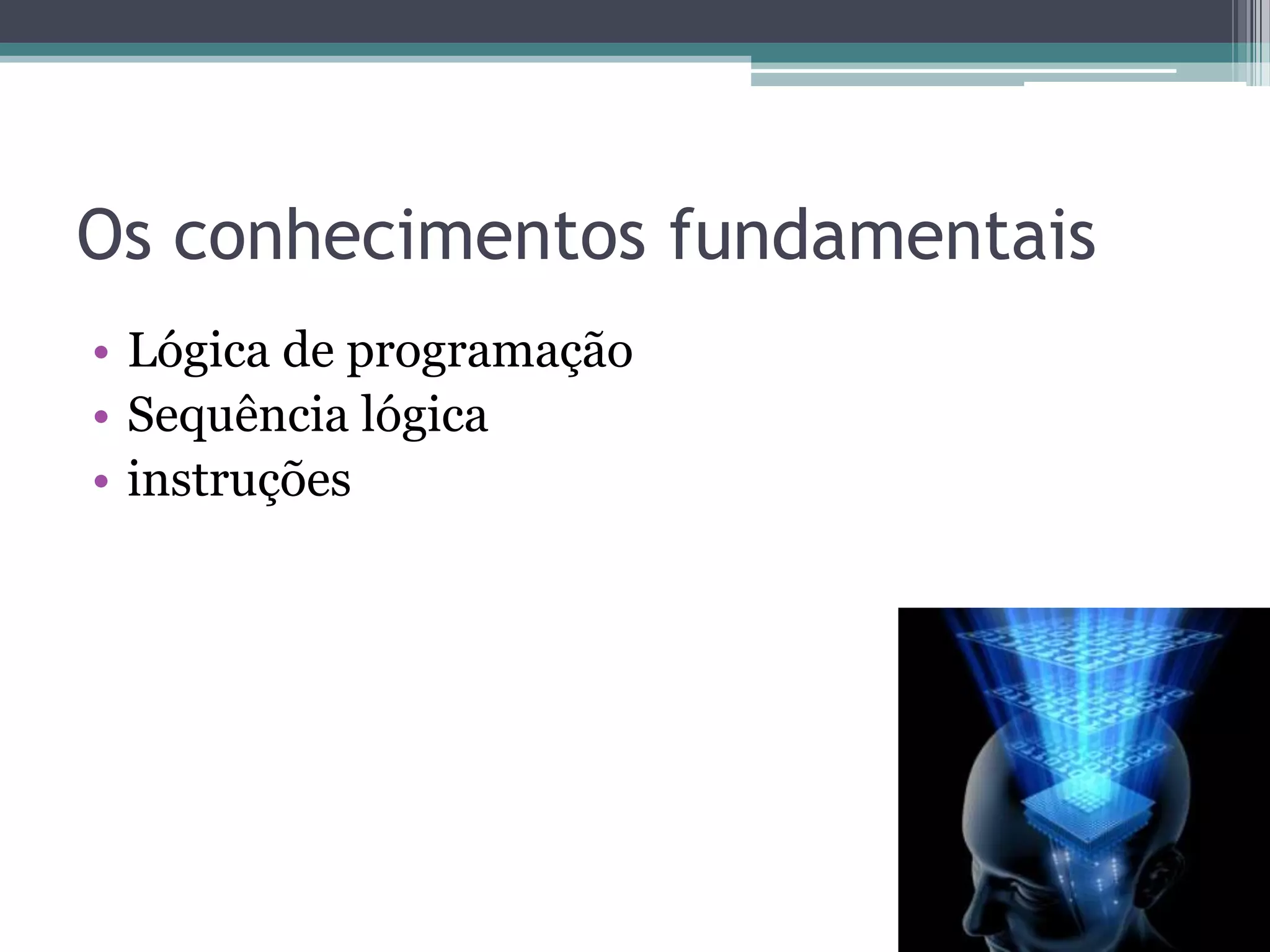

3. Os conhecimentos fundamentaisLógica de programaçãoSequência lógicainstruções

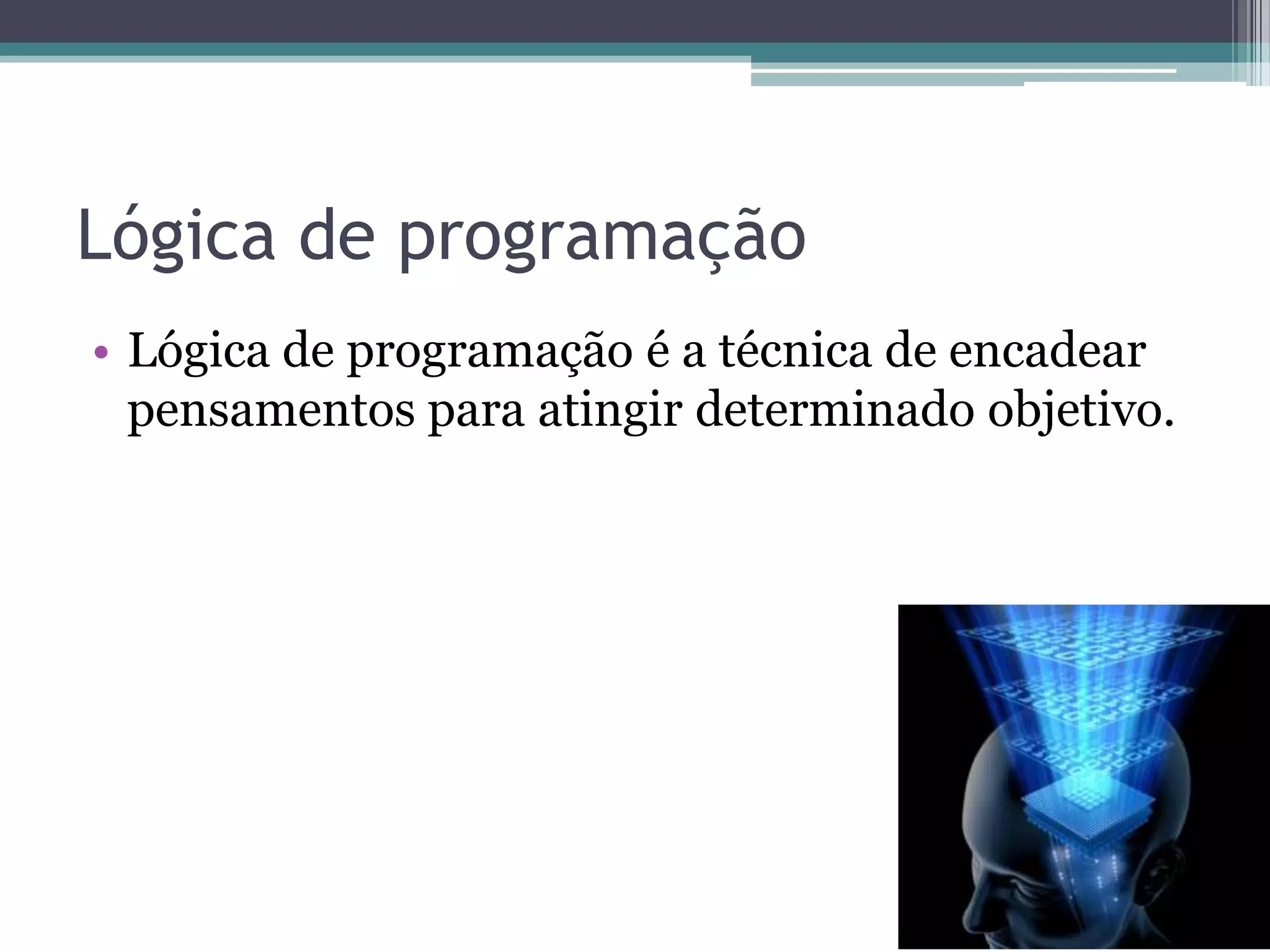

4. Lógica de programaçãoLógica de programação é a técnica de encadear pensamentos para atingir determinado objetivo.

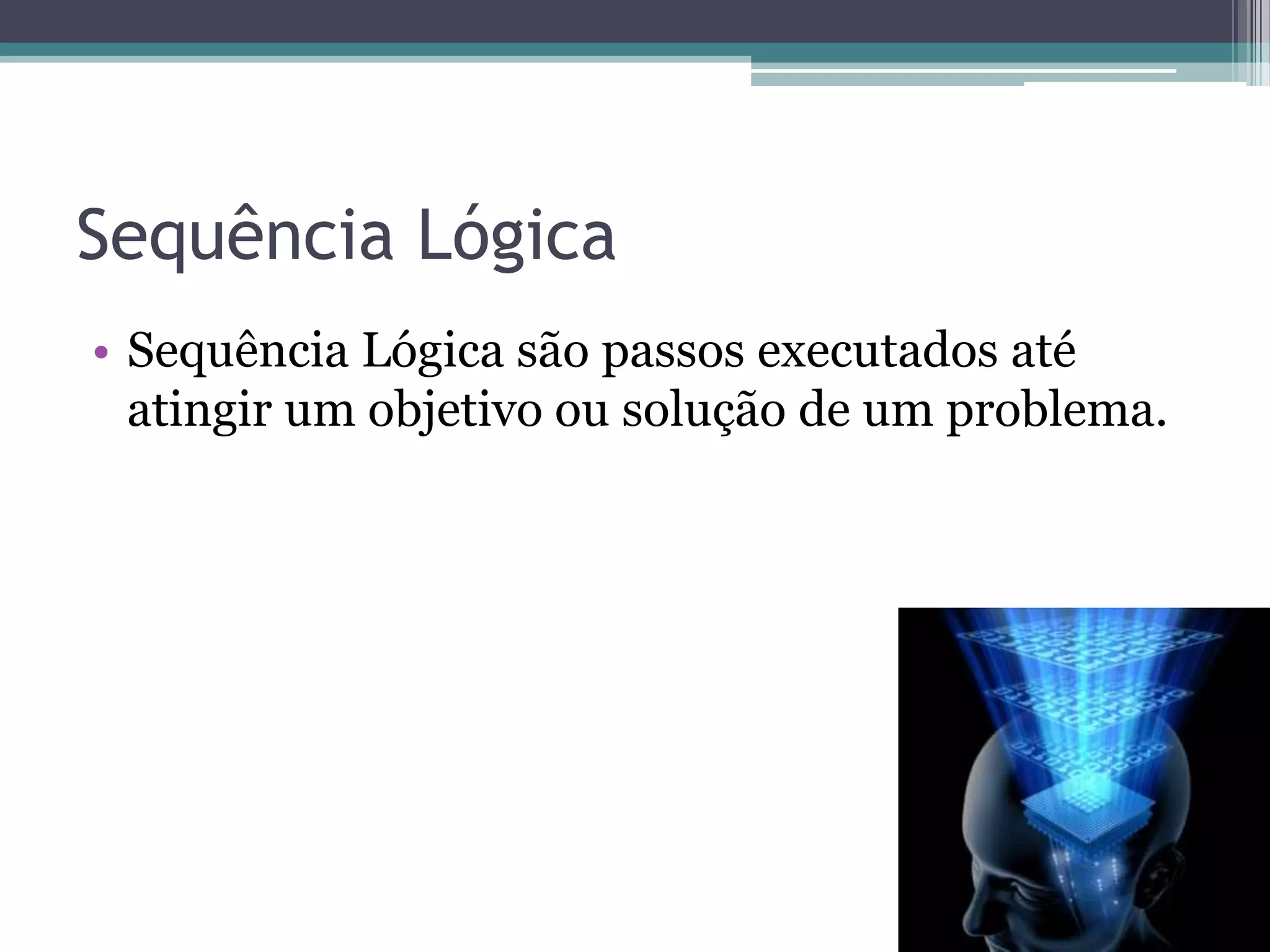

5. Sequência LógicaSequência Lógica são passos executados até atingir um objetivo ou solução de um problema.

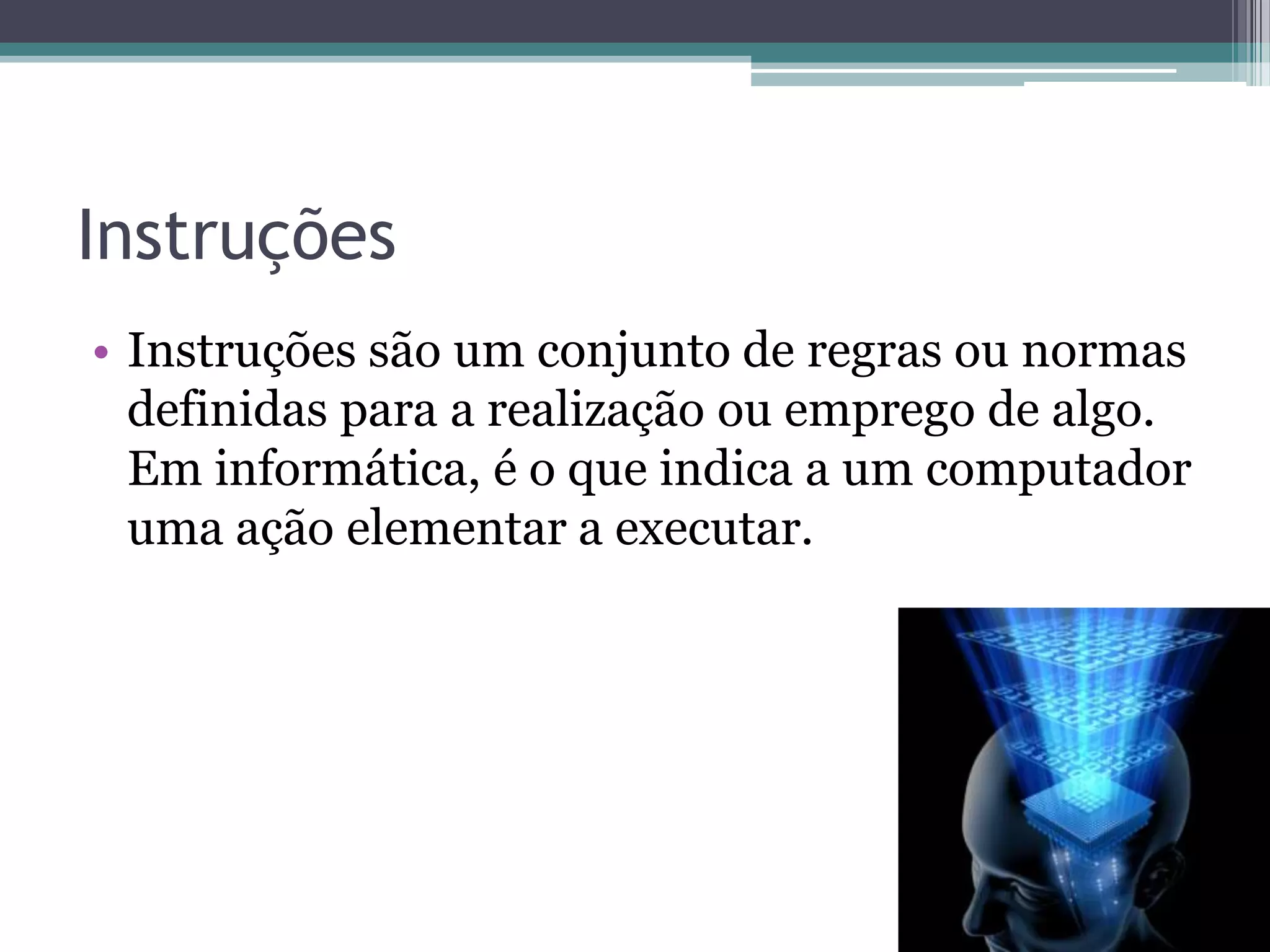

6. InstruçõesInstruções são um conjunto de regras ou normas definidas para a realização ou emprego de algo. Em informática, é o que indica a um computador uma ação elementar a executar.

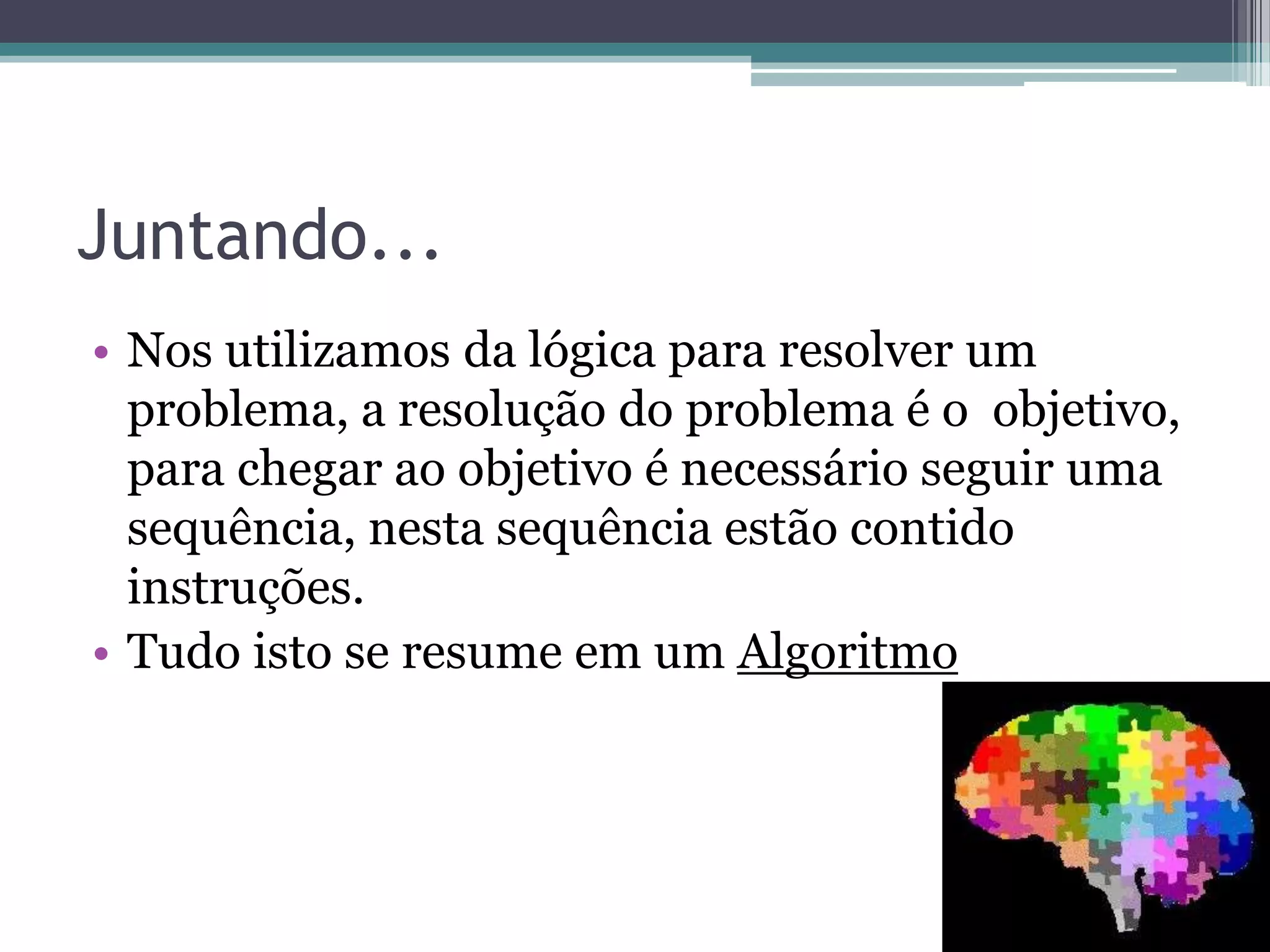

7. Juntando...Nos utilizamos da lógica para resolver um problema, a resolução do problema é o objetivo, para chegar ao objetivo é necessário seguir uma sequência, nesta sequência estão contido instruções.Tudo isto se resume em um Algoritmo

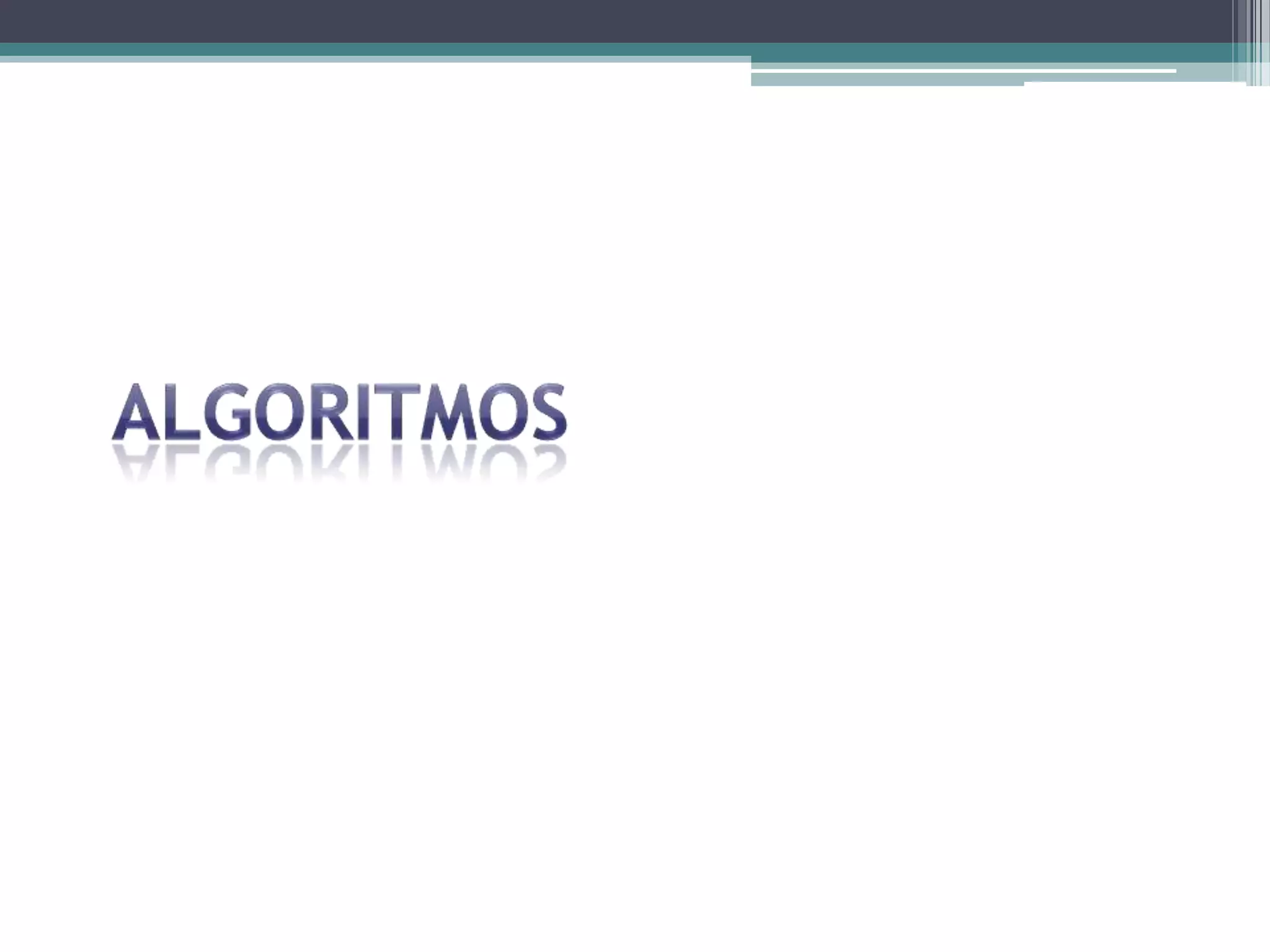

8. Algoritmos

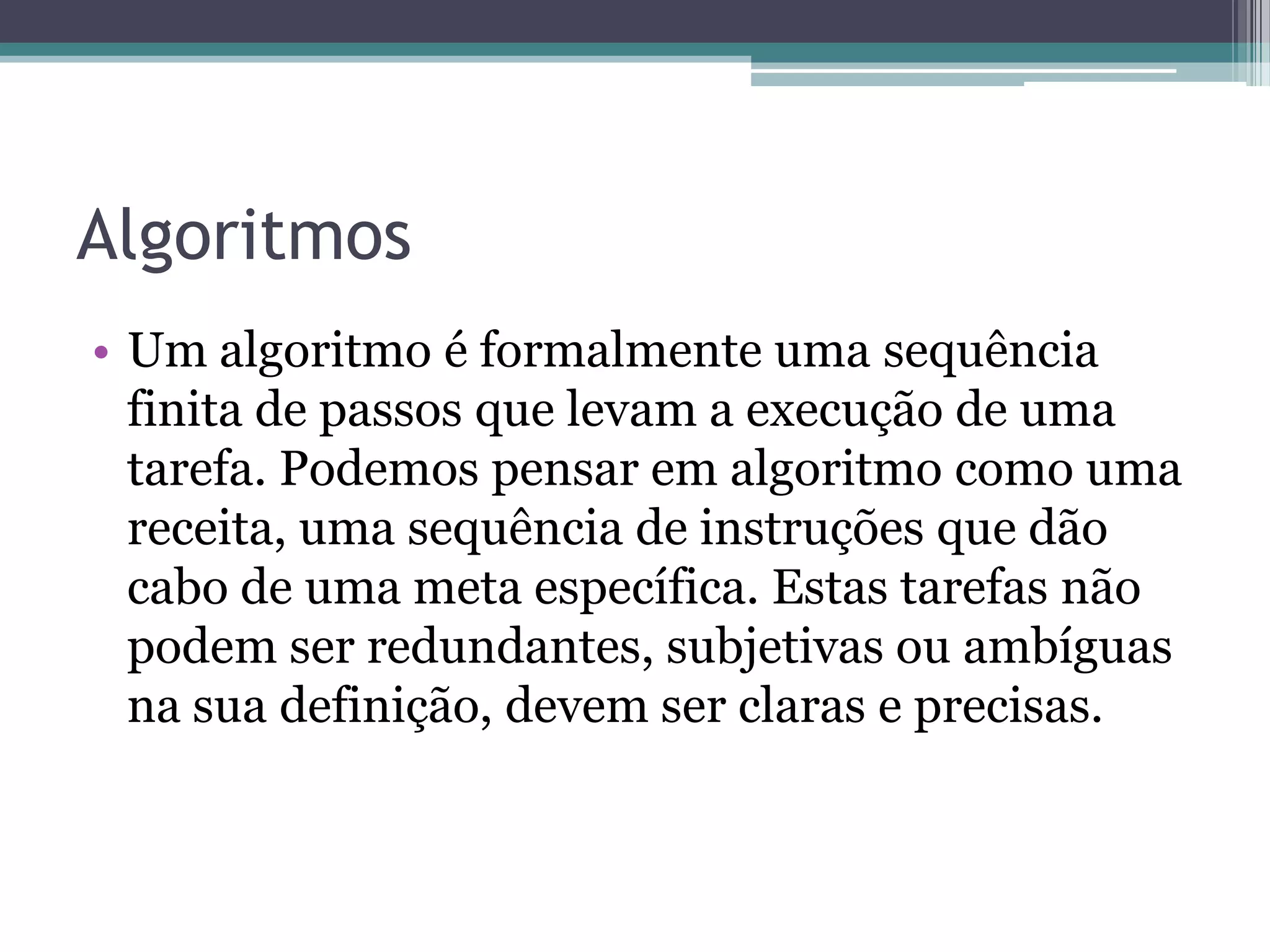

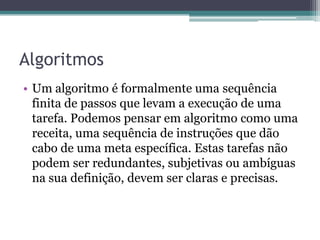

9. AlgoritmosUm algoritmo é formalmente uma sequência finita de passos que levam a execução de uma tarefa. Podemos pensar em algoritmo como uma receita, uma sequência de instruções que dão cabo de uma meta específica. Estas tarefas não podem ser redundantes, subjetivas ou ambíguas na sua definição, devem ser claras e precisas.

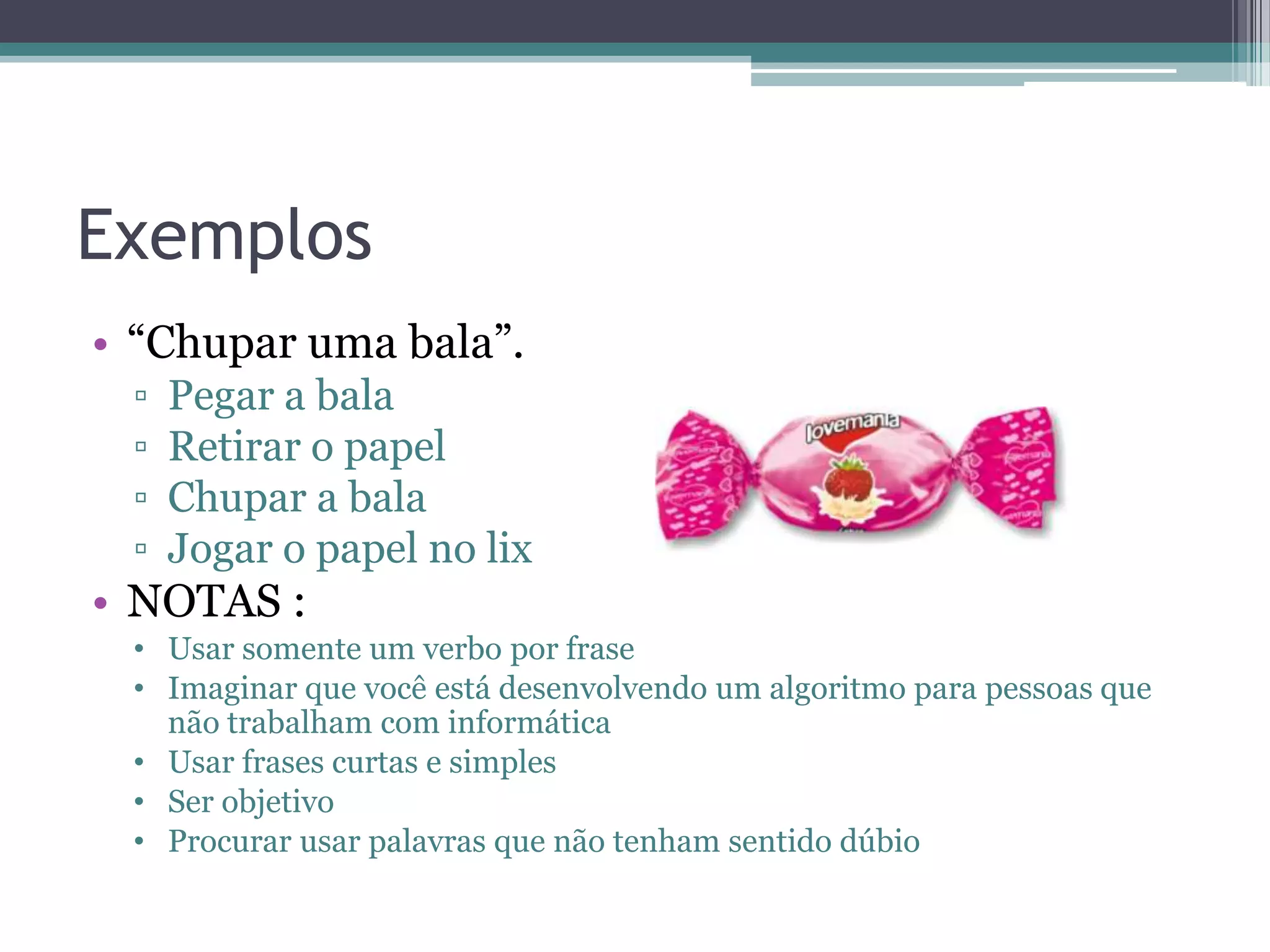

10. Exemplos“Chupar uma bala”.Pegar a balaRetirar o papelChupar a balaJogar o papel no lixNOTAS :Usar somente um verbo por frase

11. Imaginar que você está desenvolvendo um algoritmo para pessoas que não trabalham com informática

12. Usar frases curtas e simples

13. Ser objetivo

14. Procurar usar palavras que não tenham sentido dúbio Como trocar uma lâmpada???

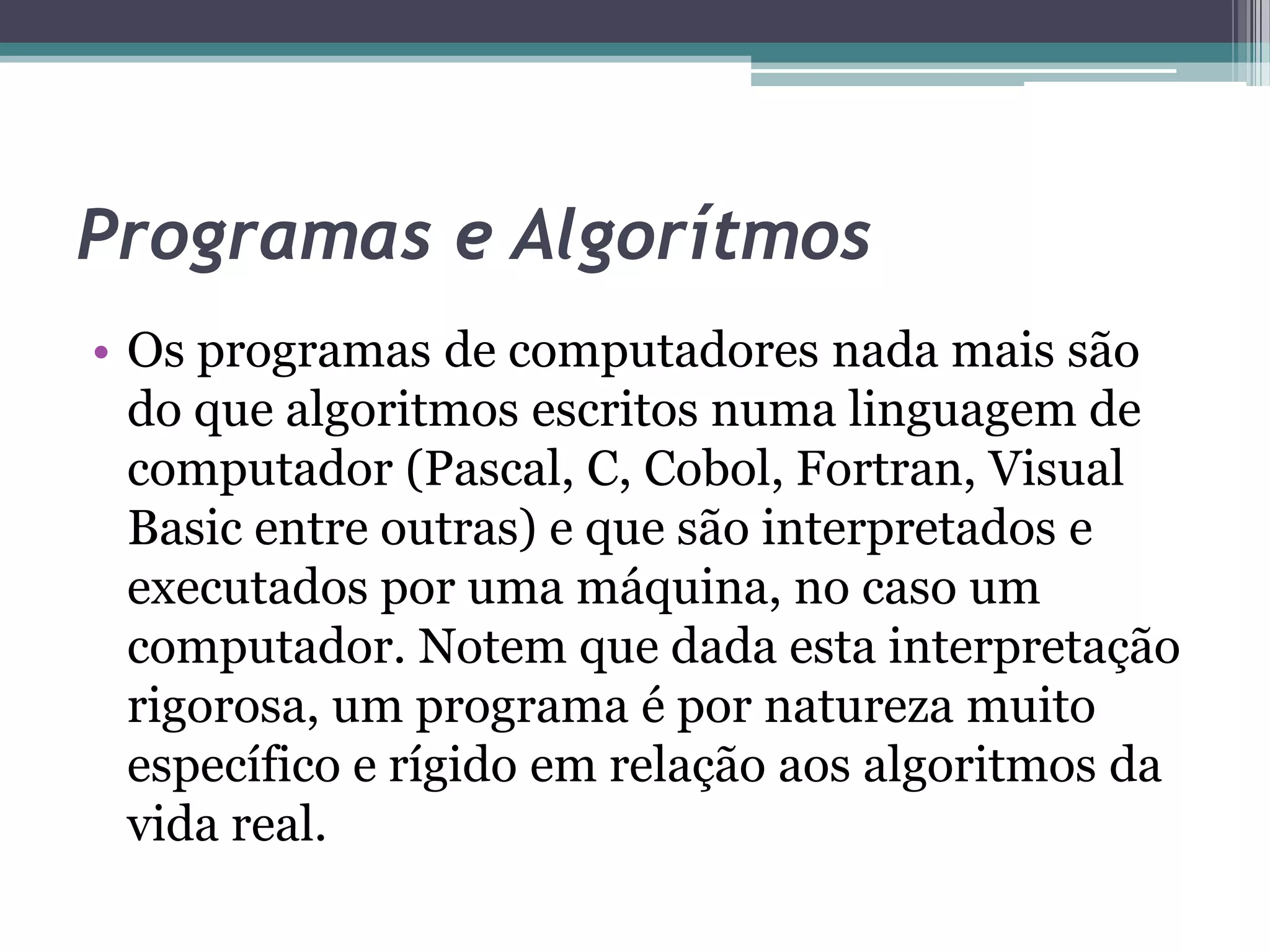

15. Programas e AlgorítmosOs programas de computadores nada mais são do que algoritmos escritos numa linguagem de computador (Pascal, C, Cobol, Fortran, Visual Basic entre outras) e que são interpretados e executados por uma máquina, no caso um computador. Notem que dada esta interpretação rigorosa, um programa é por natureza muito específico e rígido em relação aos algoritmos da vida real.

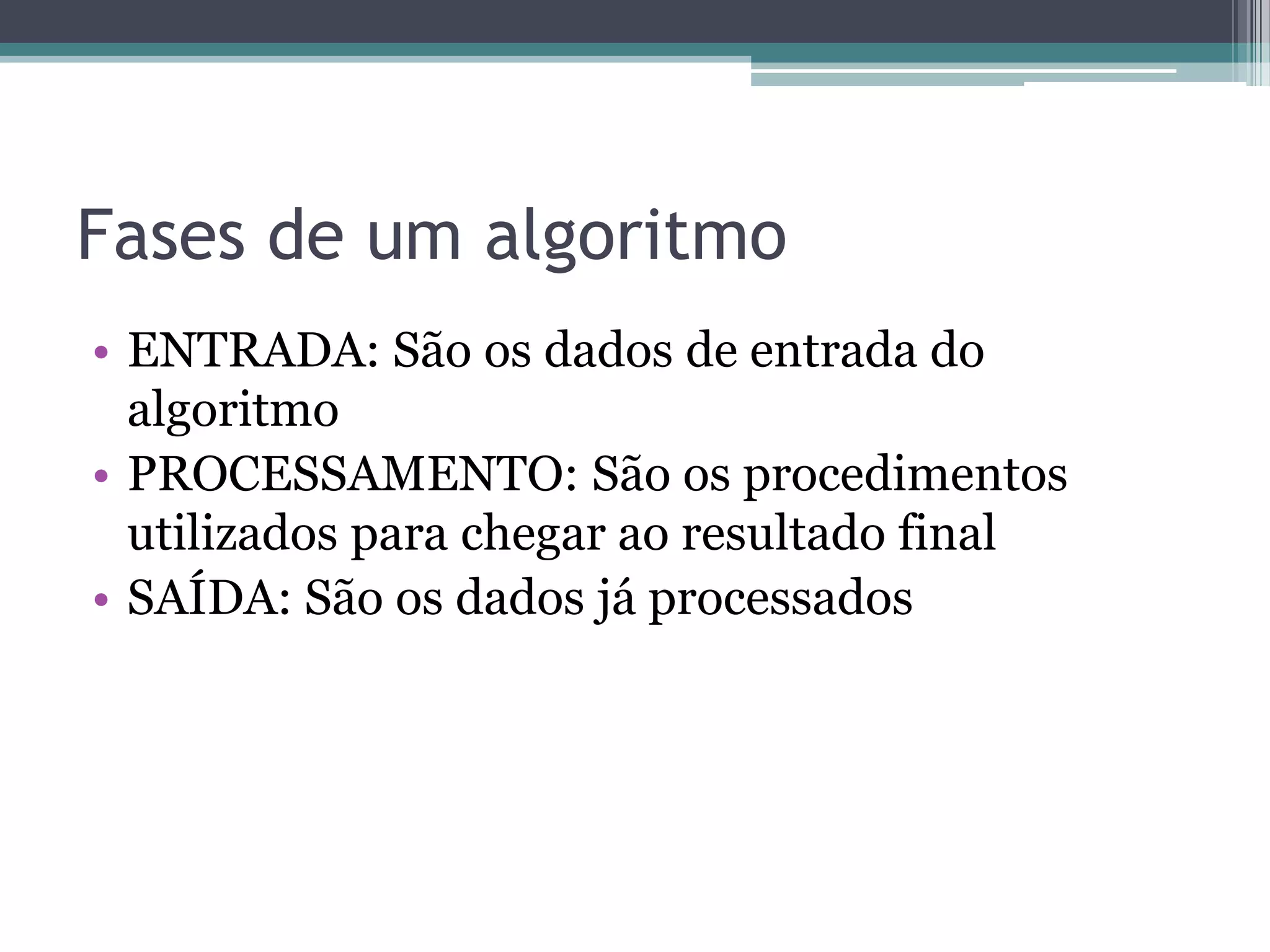

16. Fases de um algoritmoENTRADA: São os dados de entrada do algoritmoPROCESSAMENTO: São os procedimentos utilizados para chegar ao resultado finalSAÍDA: São os dados já processados

17. Para o lado humano

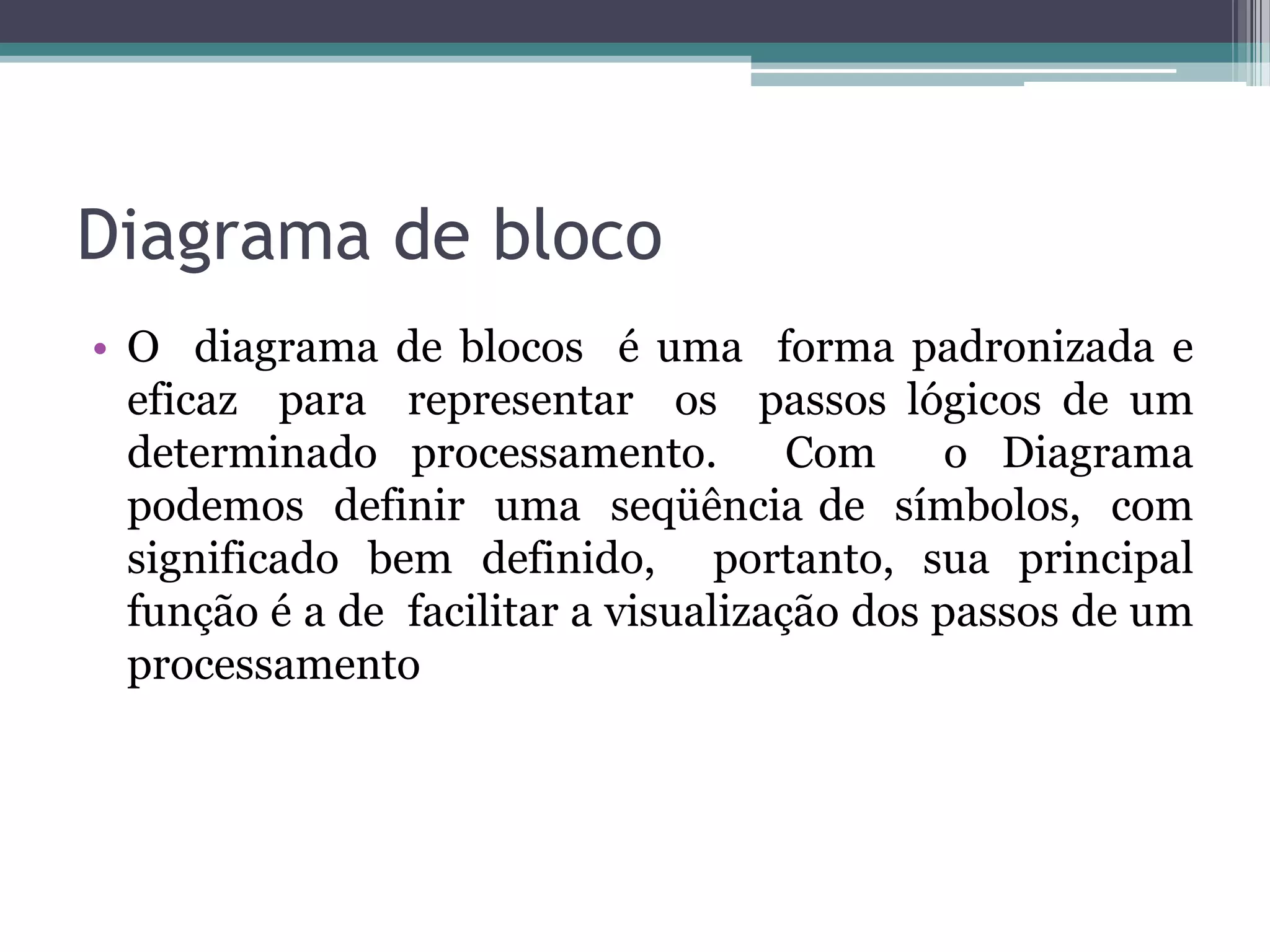

18. Diagrama de blocoO diagrama de blocos é uma forma padronizada e eficaz para representar os passos lógicos de um determinado processamento. Com o Diagrama podemos definir uma seqüência de símbolos, com significado bem definido, portanto, sua principal função é a de facilitar a visualização dos passos de um processamento

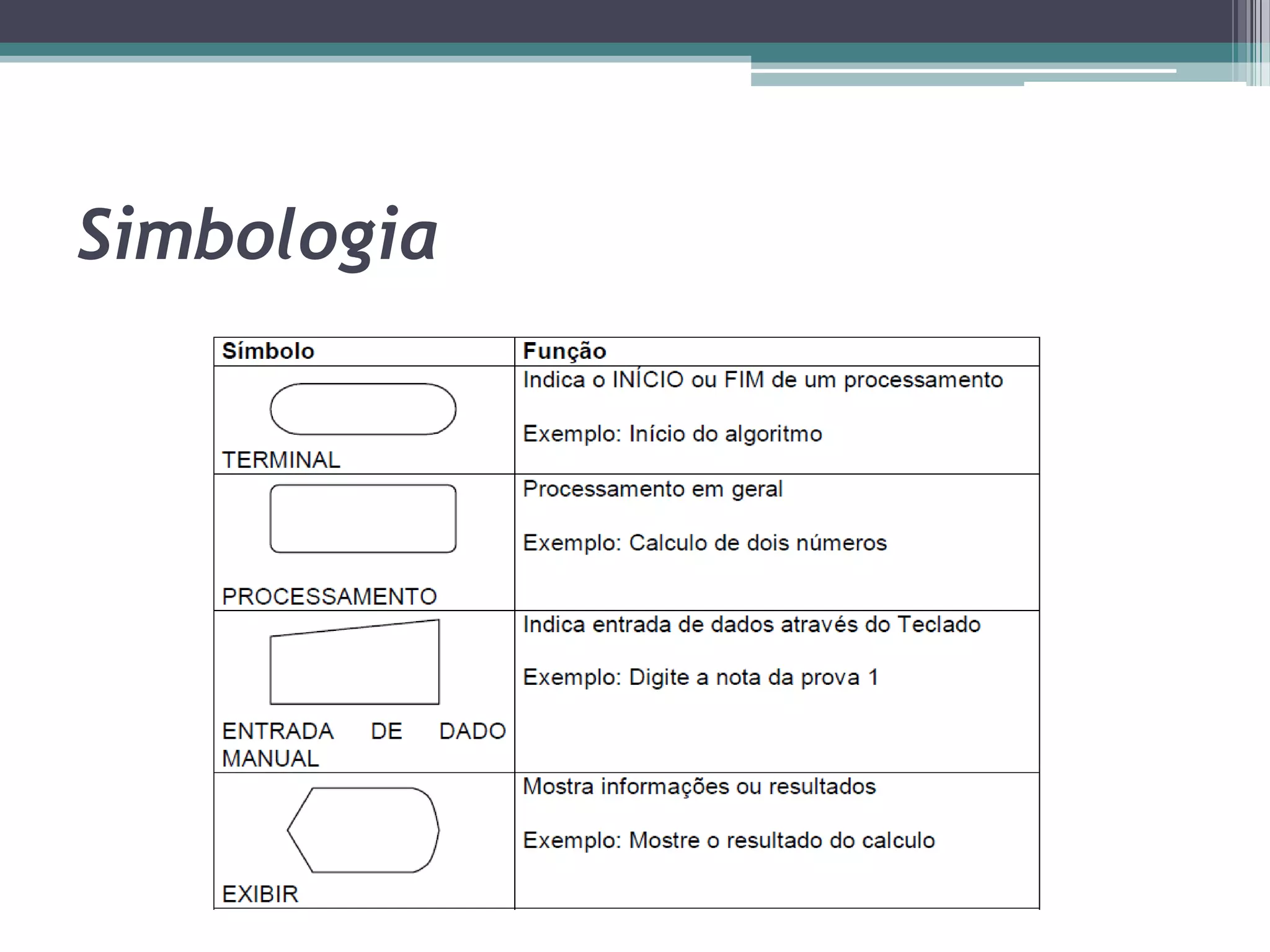

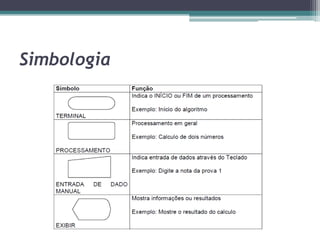

19. Simbologia

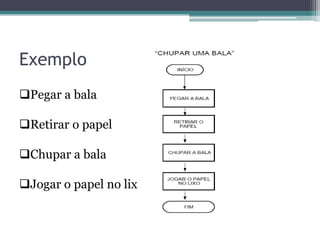

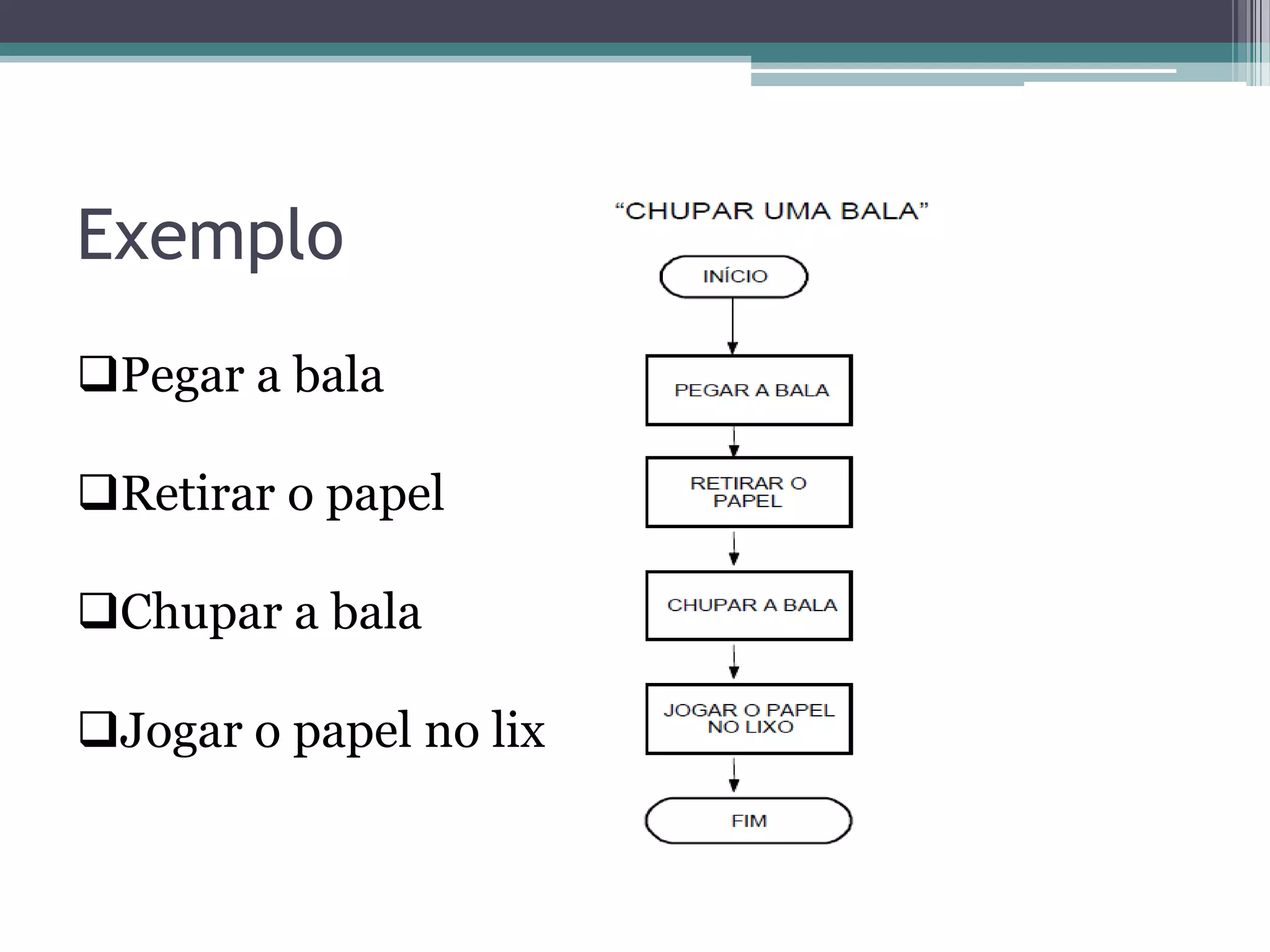

20. Exemplo Pegar a bala

21. Retirar o papel

22. Chupar a bala

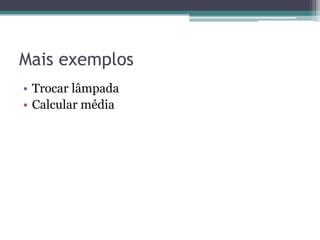

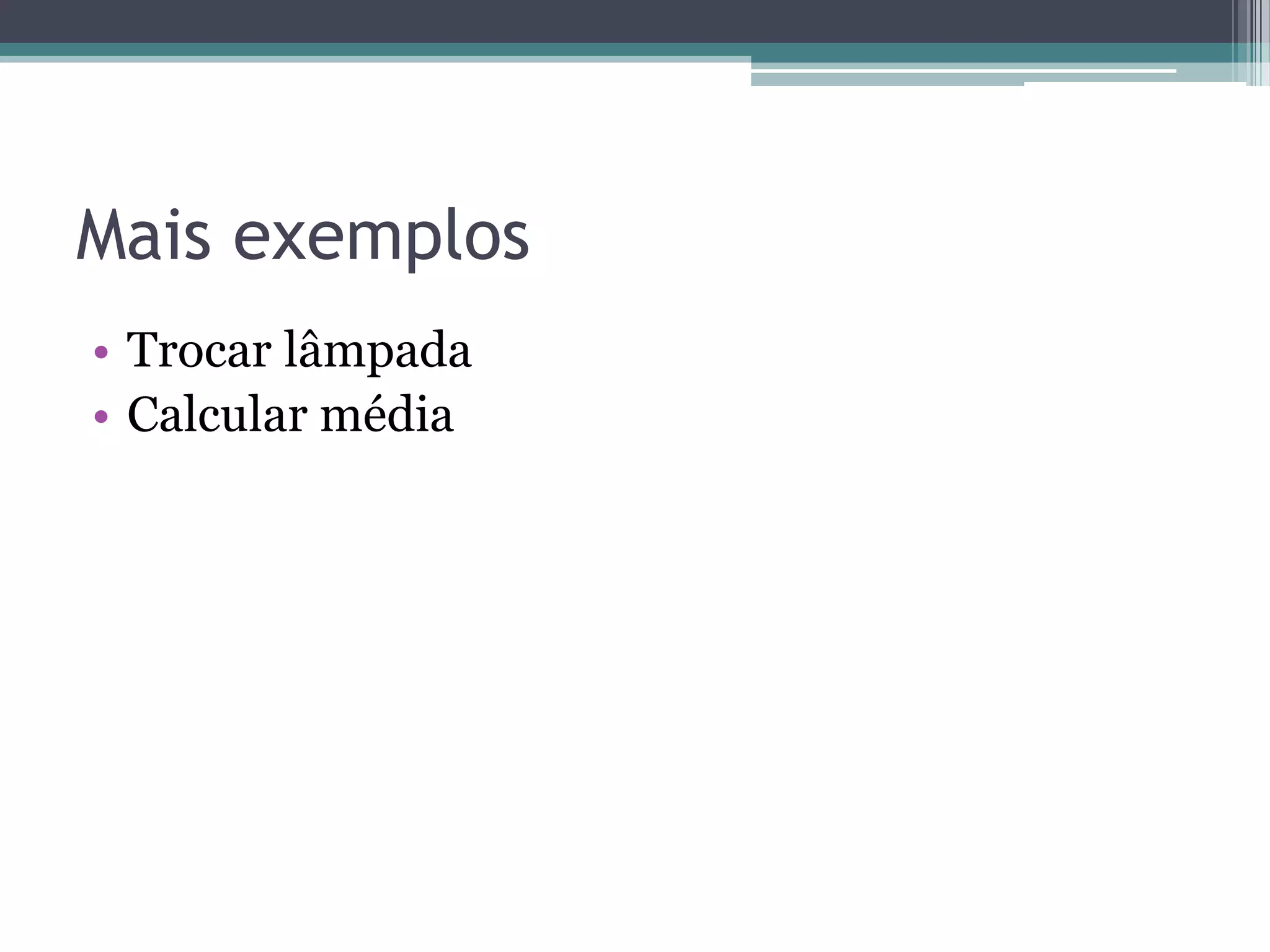

23. Jogar o papel no lixMais exemplosTrocar lâmpadaCalcular média

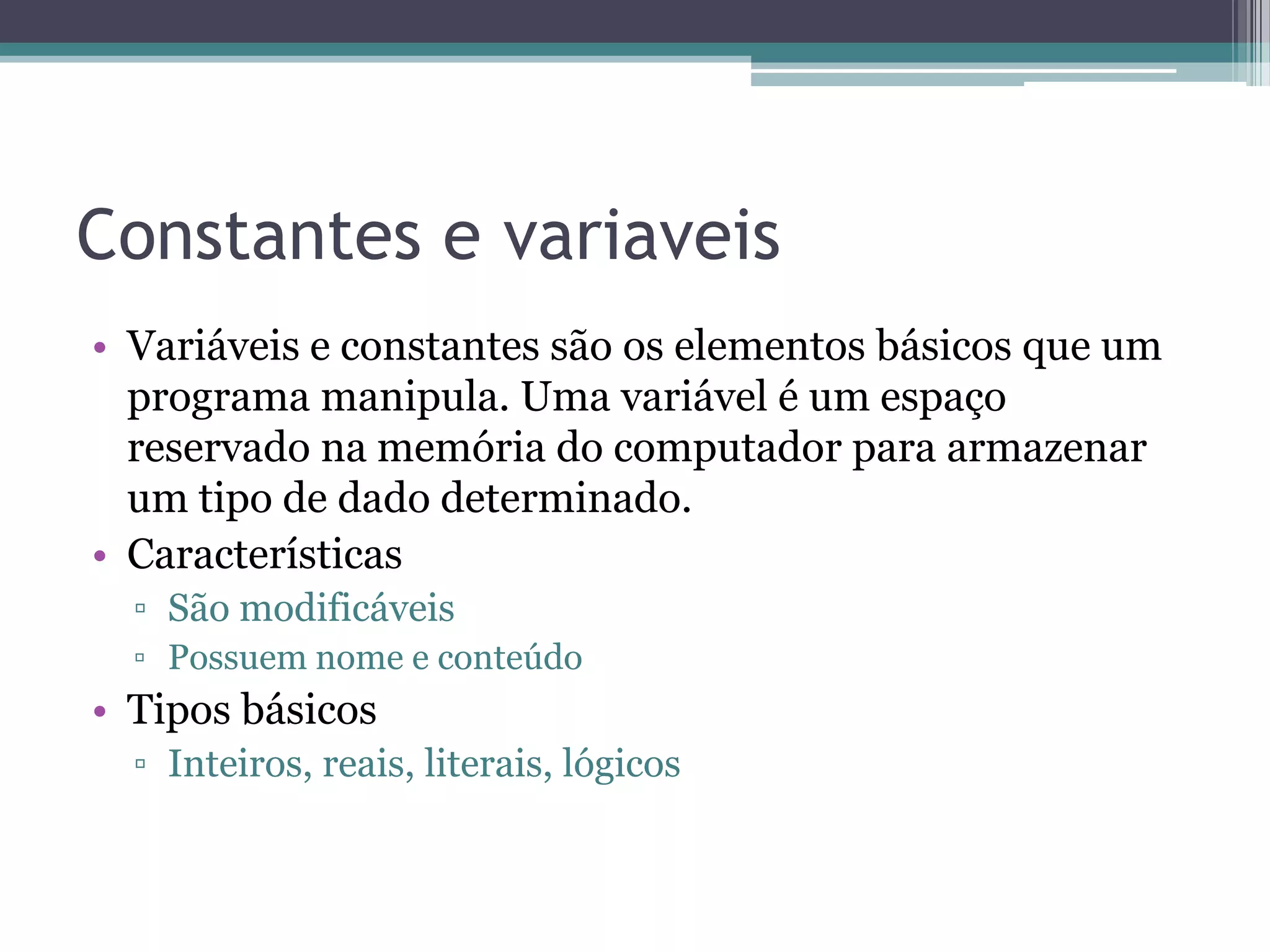

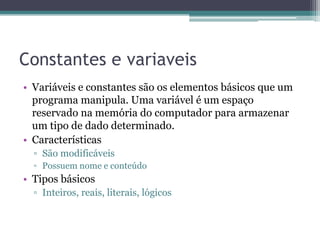

24. Constantes e variaveisVariáveis e constantes são os elementos básicos que um programa manipula. Uma variável é um espaço reservado na memória do computador para armazenar um tipo de dado determinado.Características São modificáveisPossuem nome e conteúdoTipos básicosInteiros, reais, literais, lógicos

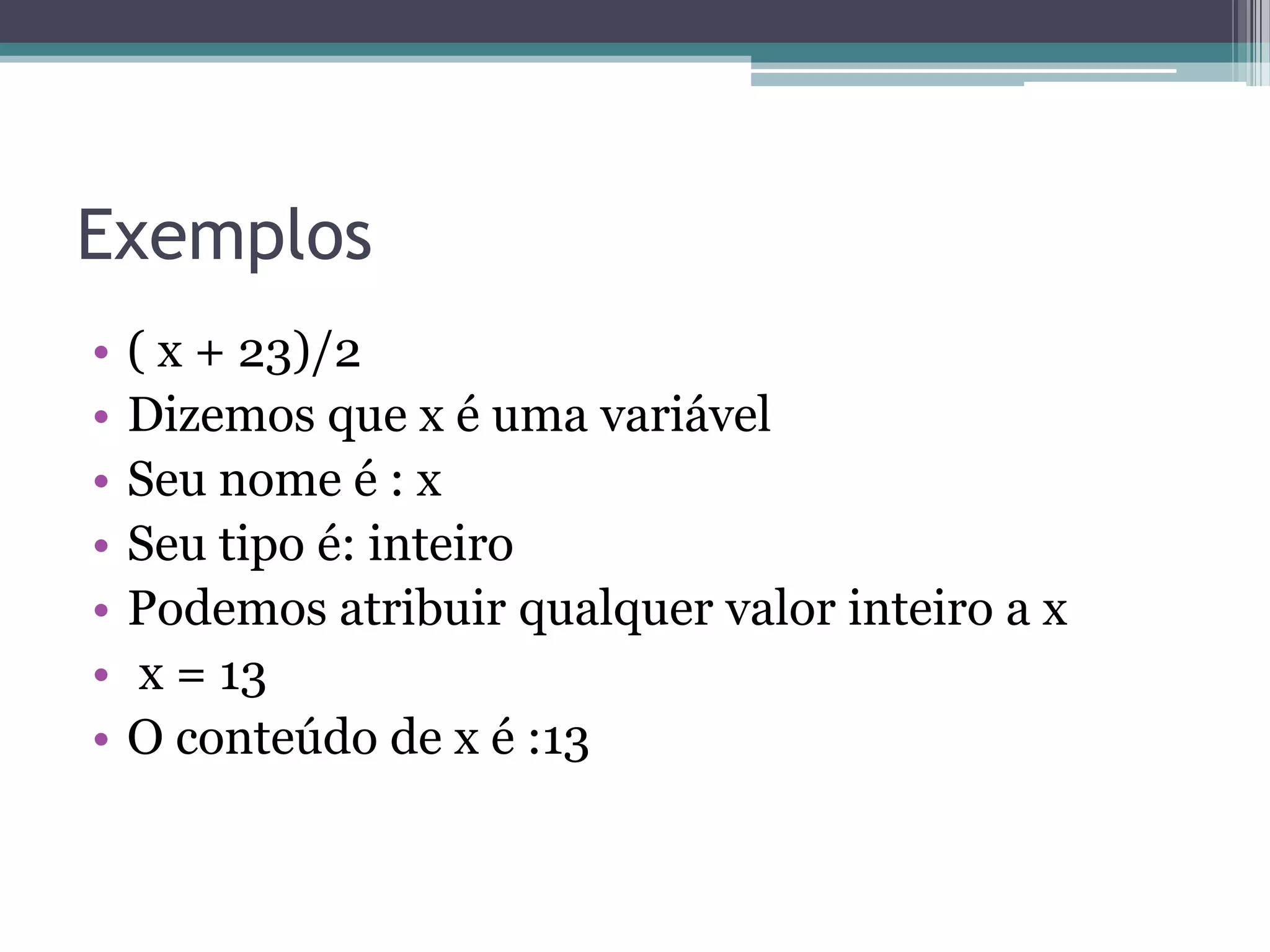

25. Exemplos ( x + 23)/2Dizemos que x é uma variávelSeu nome é : xSeu tipo é: inteiroPodemos atribuir qualquer valor inteiro a x x = 13O conteúdo de x é :13

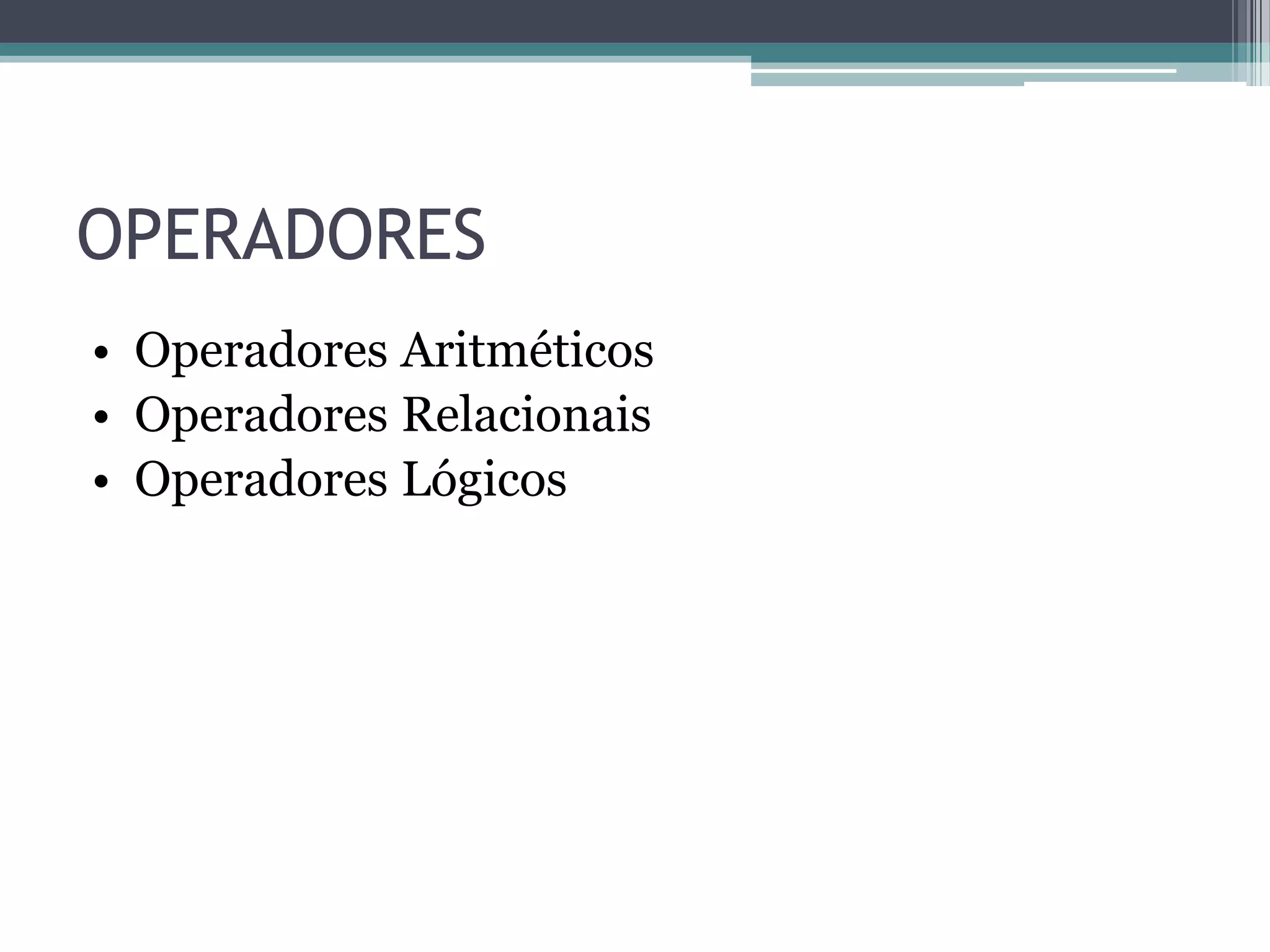

26. OPERADORES• Operadores Aritméticos • Operadores Relacionais • Operadores Lógicos

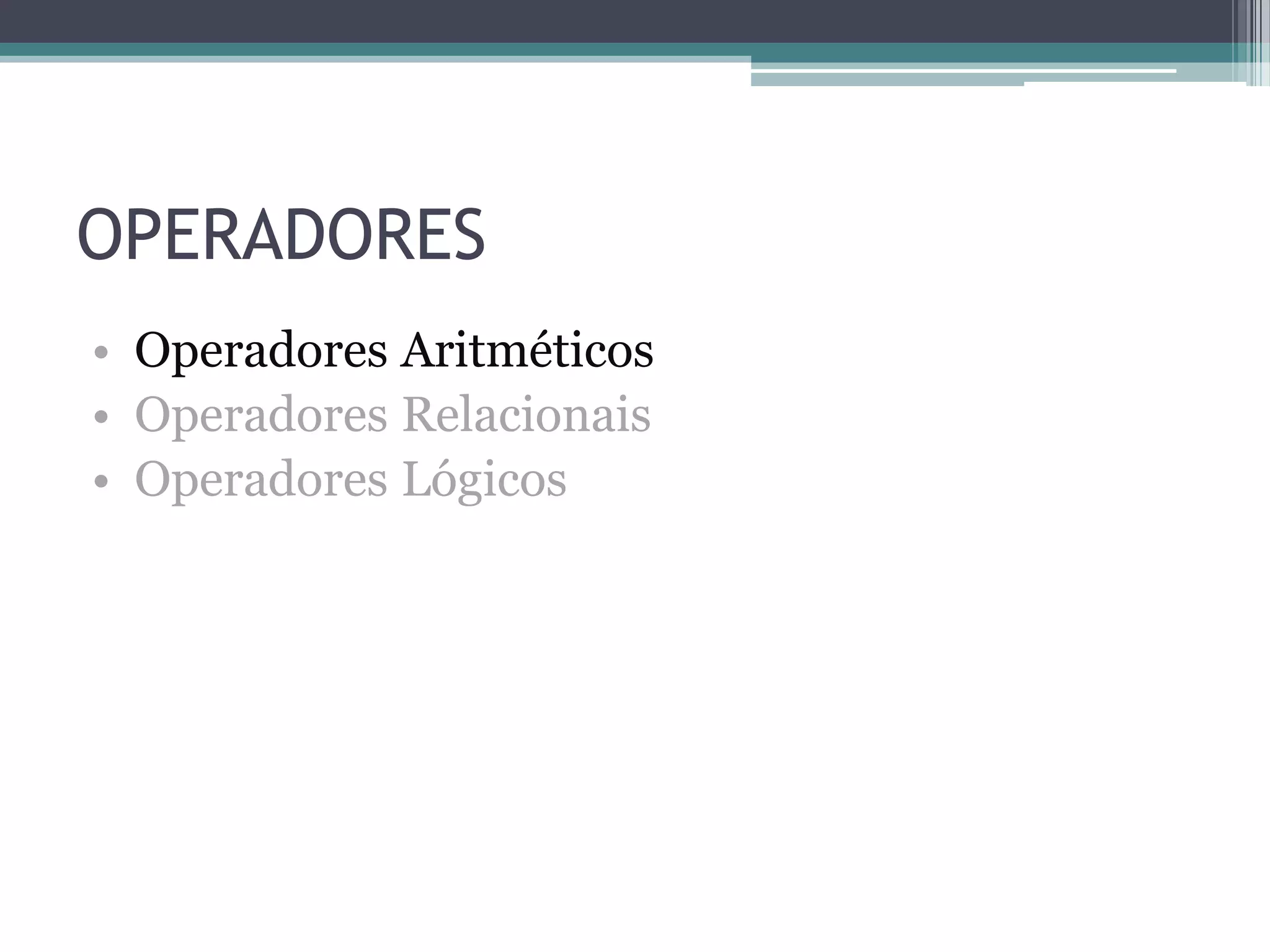

27. OPERADORES• Operadores Aritméticos • Operadores Relacionais • Operadores Lógicos

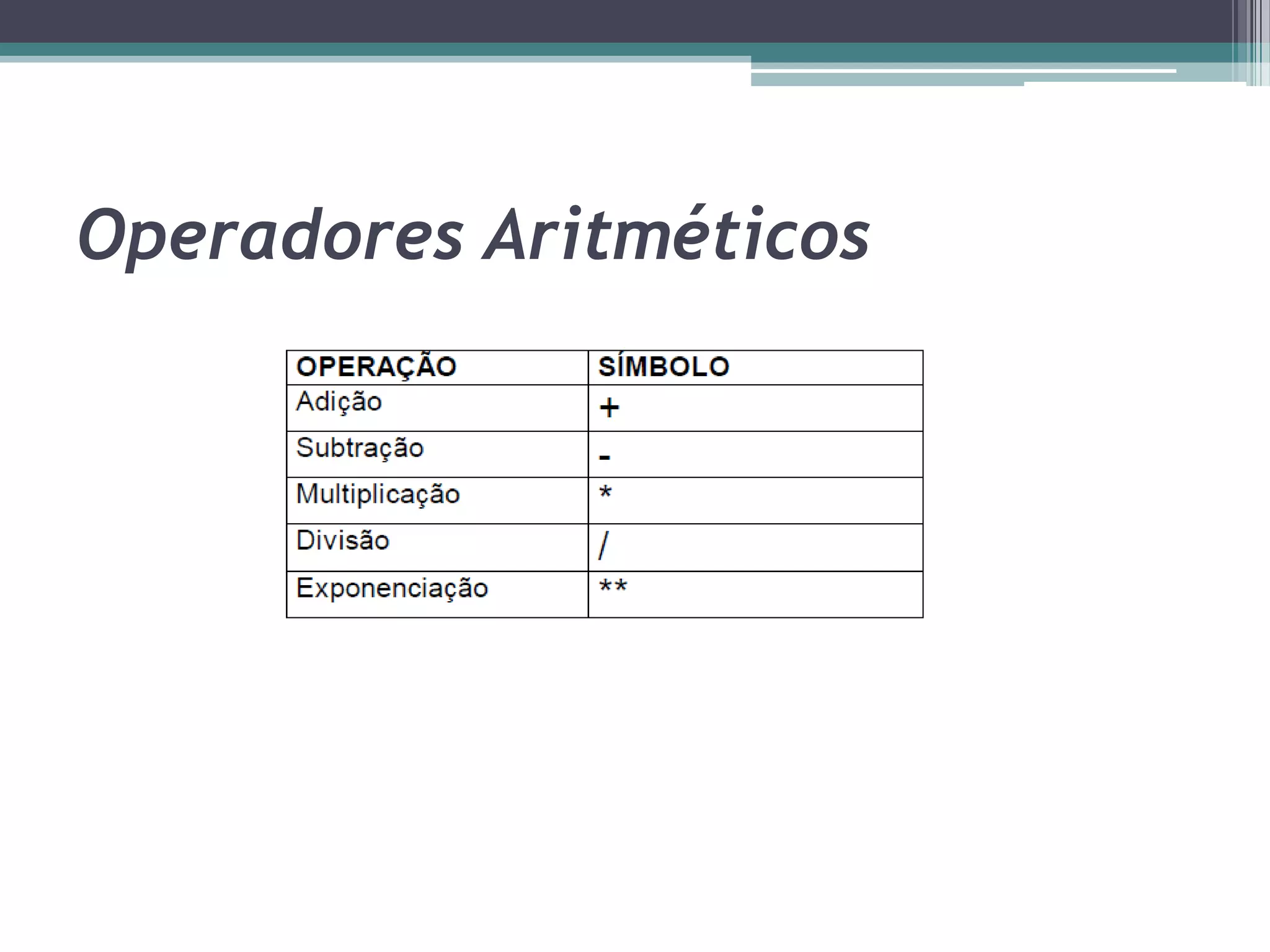

28. Operadores Aritméticos

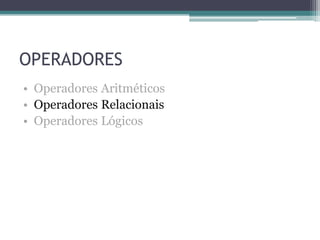

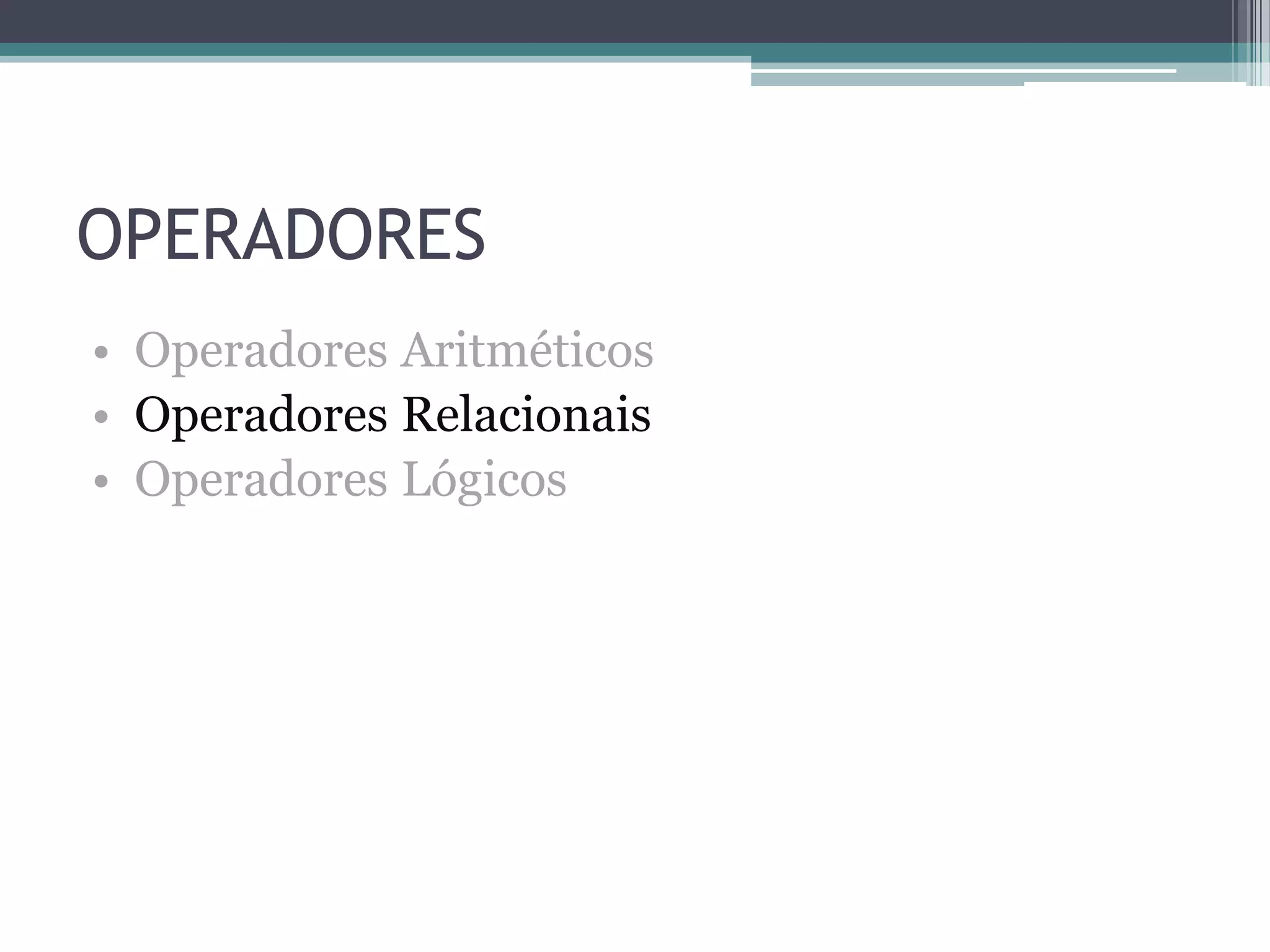

29. OPERADORES• Operadores Aritméticos • Operadores Relacionais • Operadores Lógicos

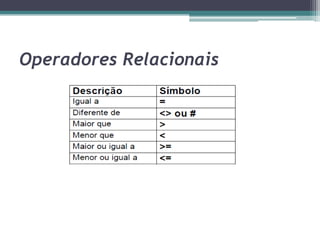

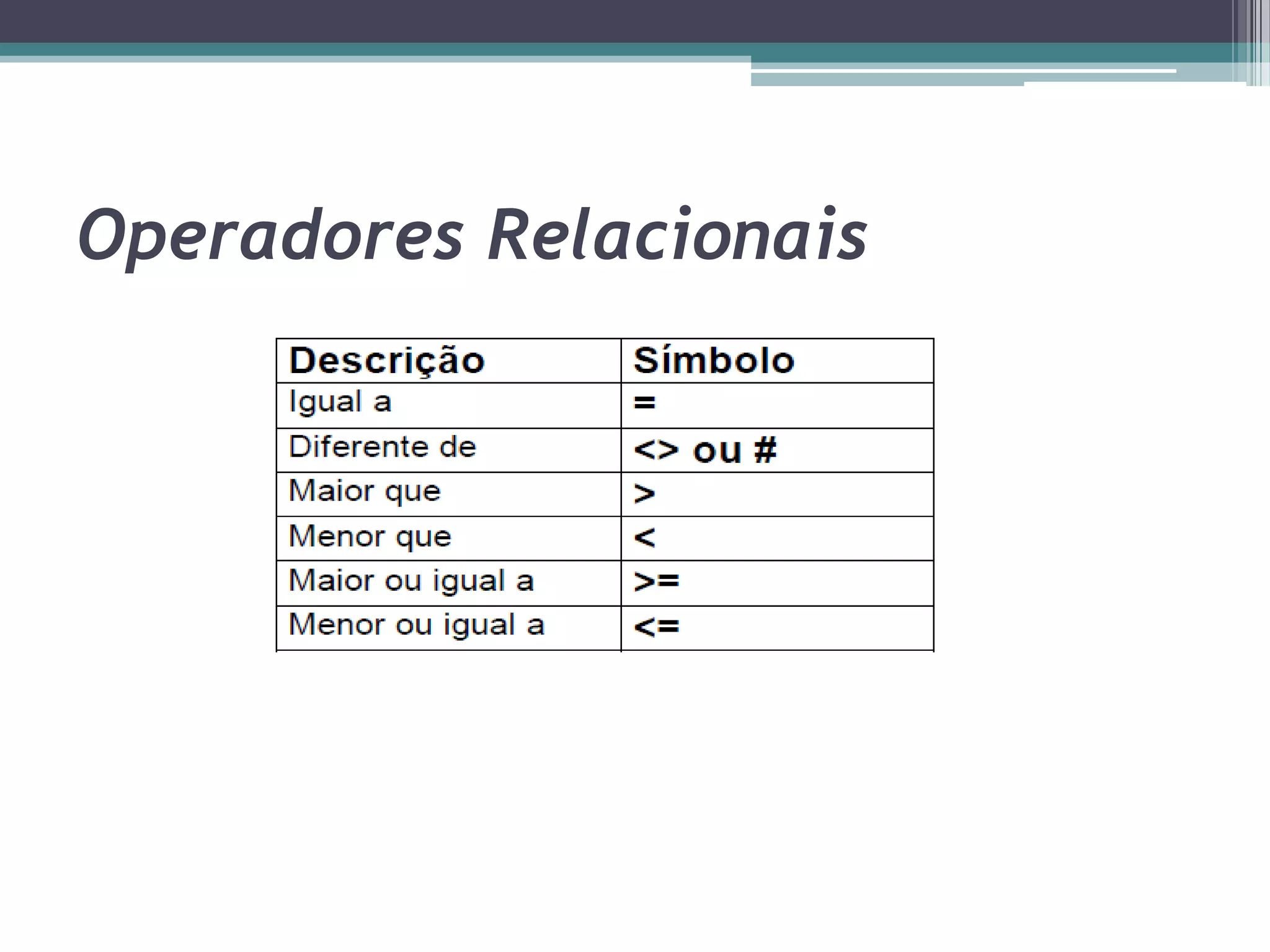

30. Operadores Relacionais

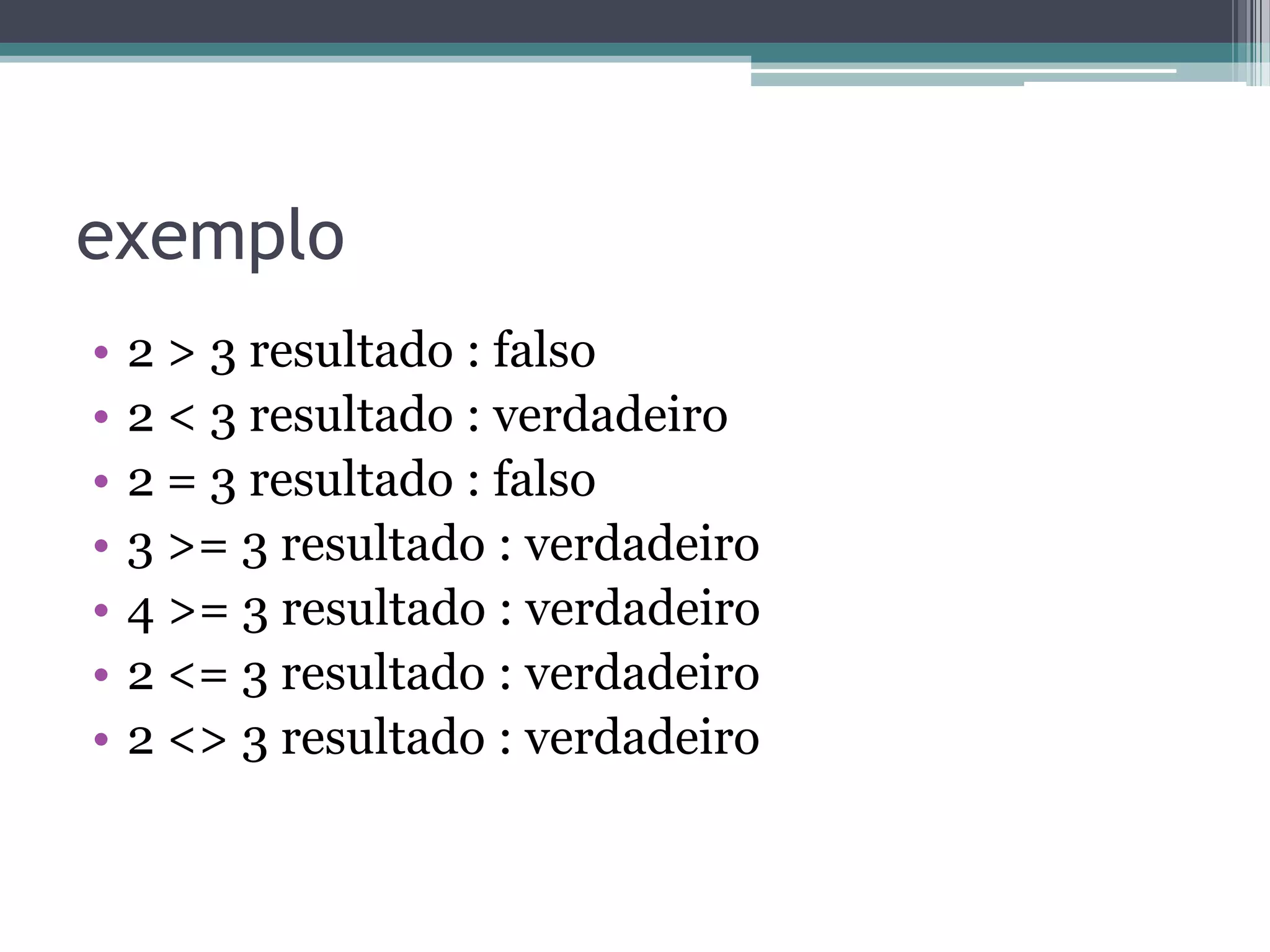

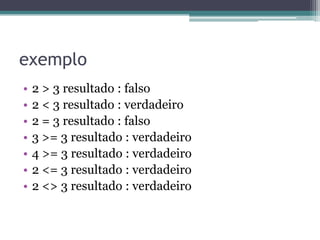

31. exemplo2 > 3 resultado : falso2 < 3 resultado : verdadeiro2 = 3 resultado : falso3 >= 3 resultado : verdadeiro4 >= 3 resultado : verdadeiro2 <= 3 resultado : verdadeiro2 <> 3 resultado : verdadeiro

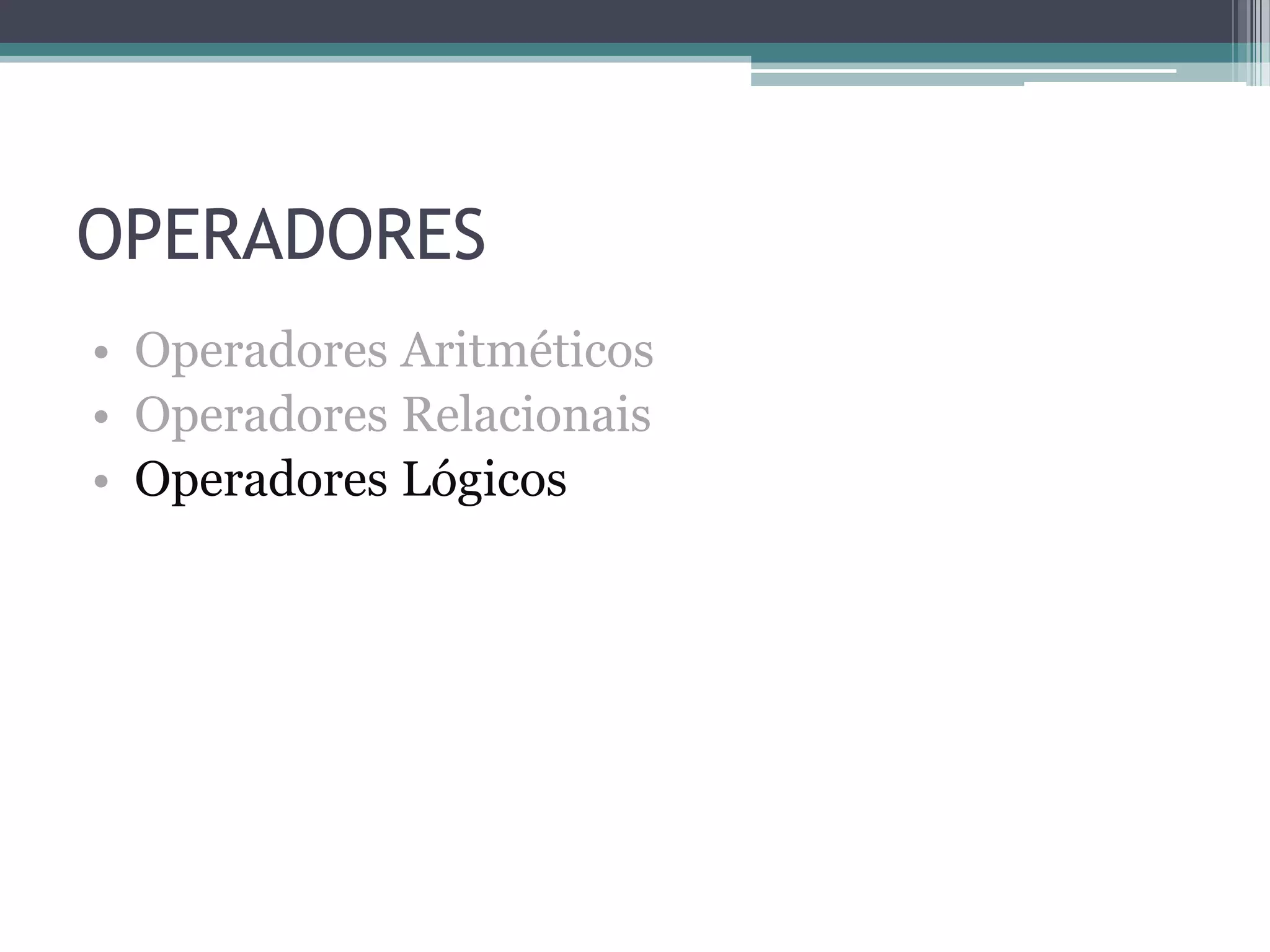

32. OPERADORES• Operadores Aritméticos • Operadores Relacionais • Operadores Lógicos

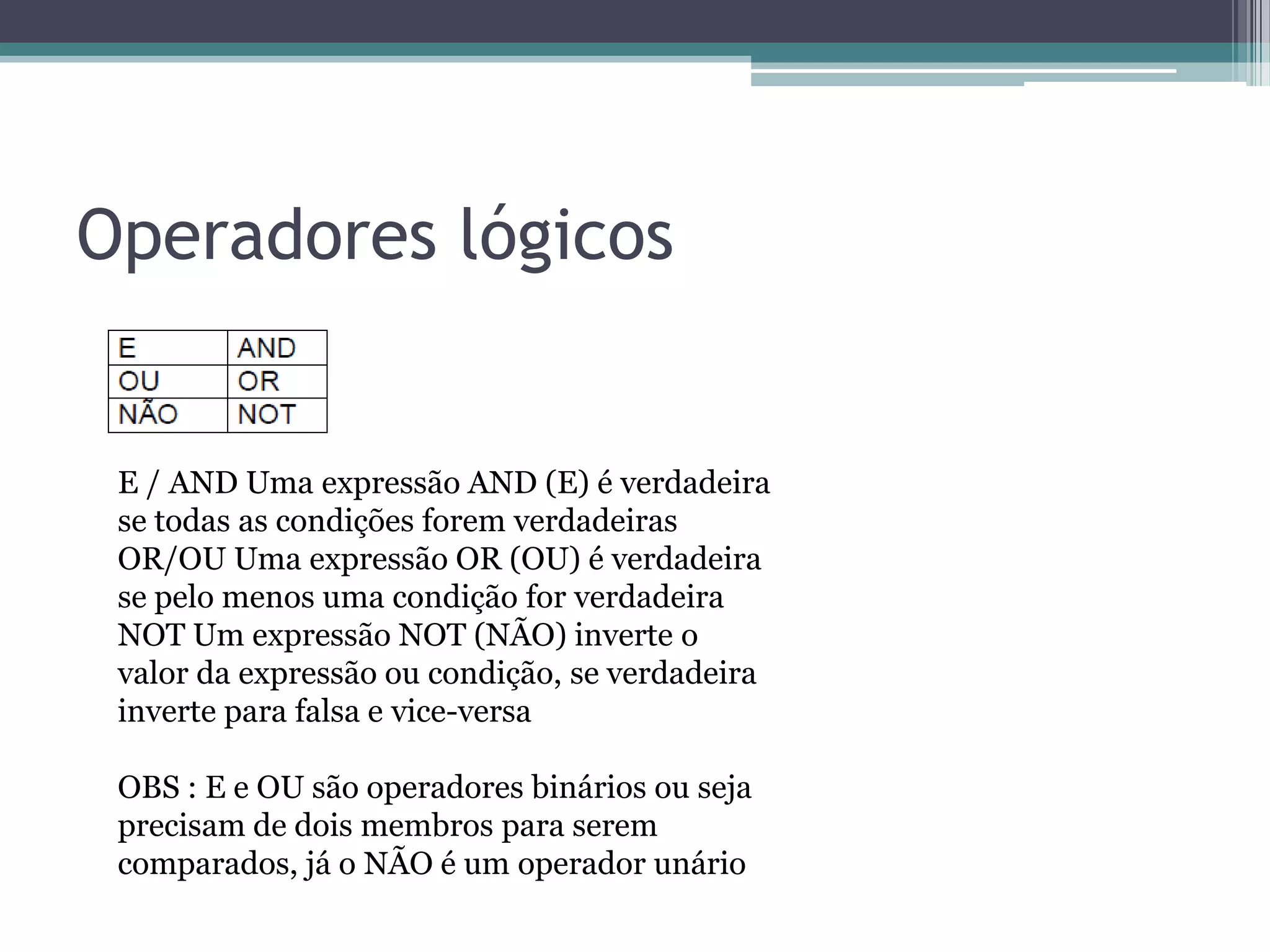

33. Operadores lógicosE / AND Uma expressão AND (E) é verdadeira se todas as condições forem verdadeirasOR/OU Uma expressão OR (OU) é verdadeira se pelo menos uma condição for verdadeiraNOT Um expressão NOT (NÃO) inverte o valor da expressão ou condição, se verdadeira inverte para falsa e vice-versaOBS : E e OU são operadores binários ou seja precisam de dois membros para serem comparados, já o NÃO é um operador unário

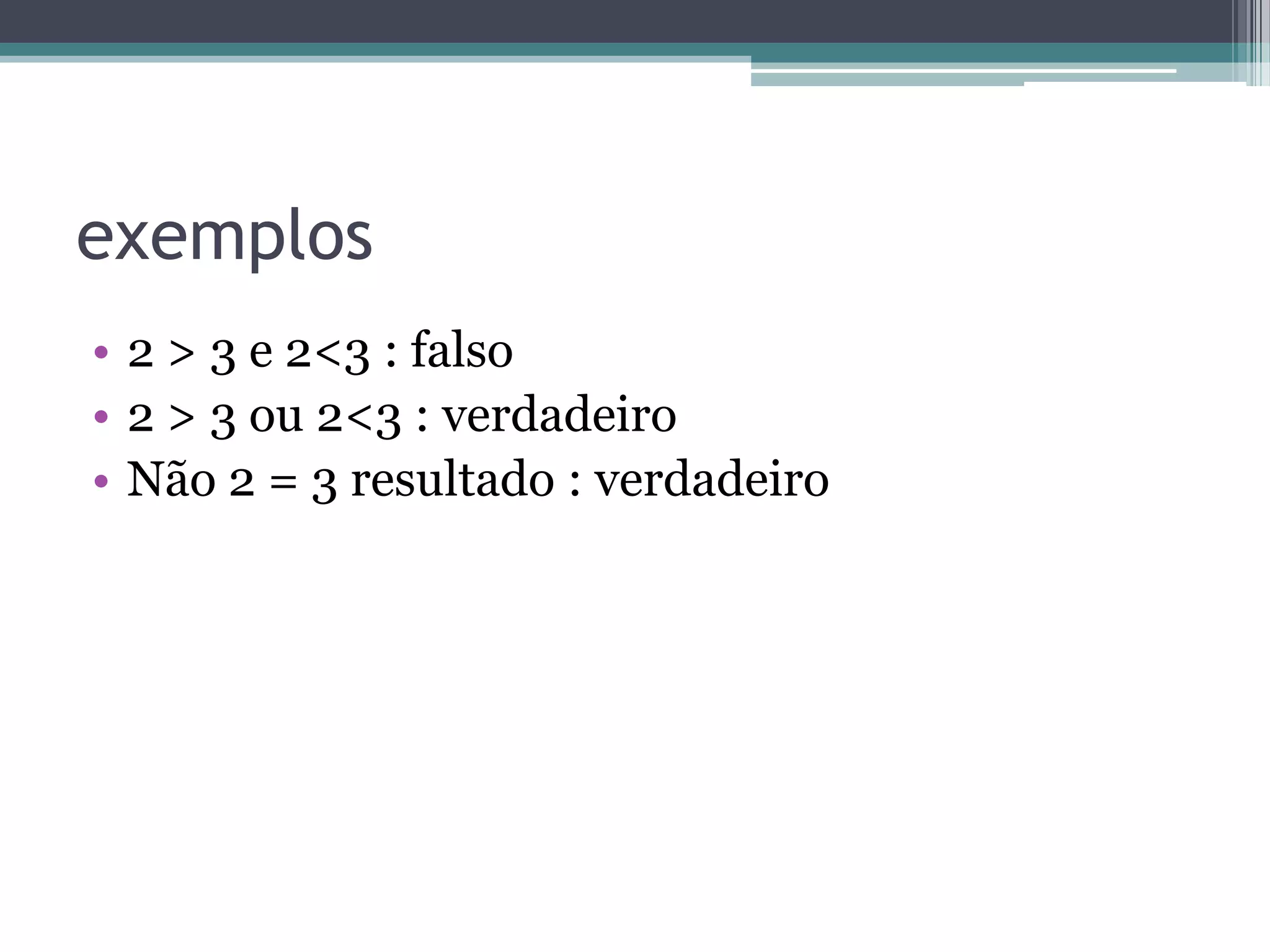

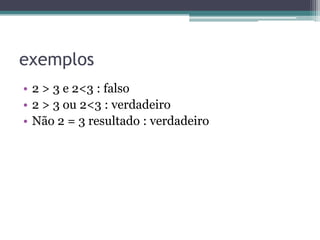

34. exemplos2 > 3 e 2<3 : falso2 > 3 ou 2<3 : verdadeiroNão 2 = 3 resultado : verdadeiro

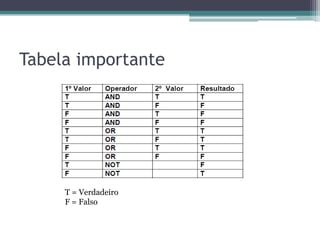

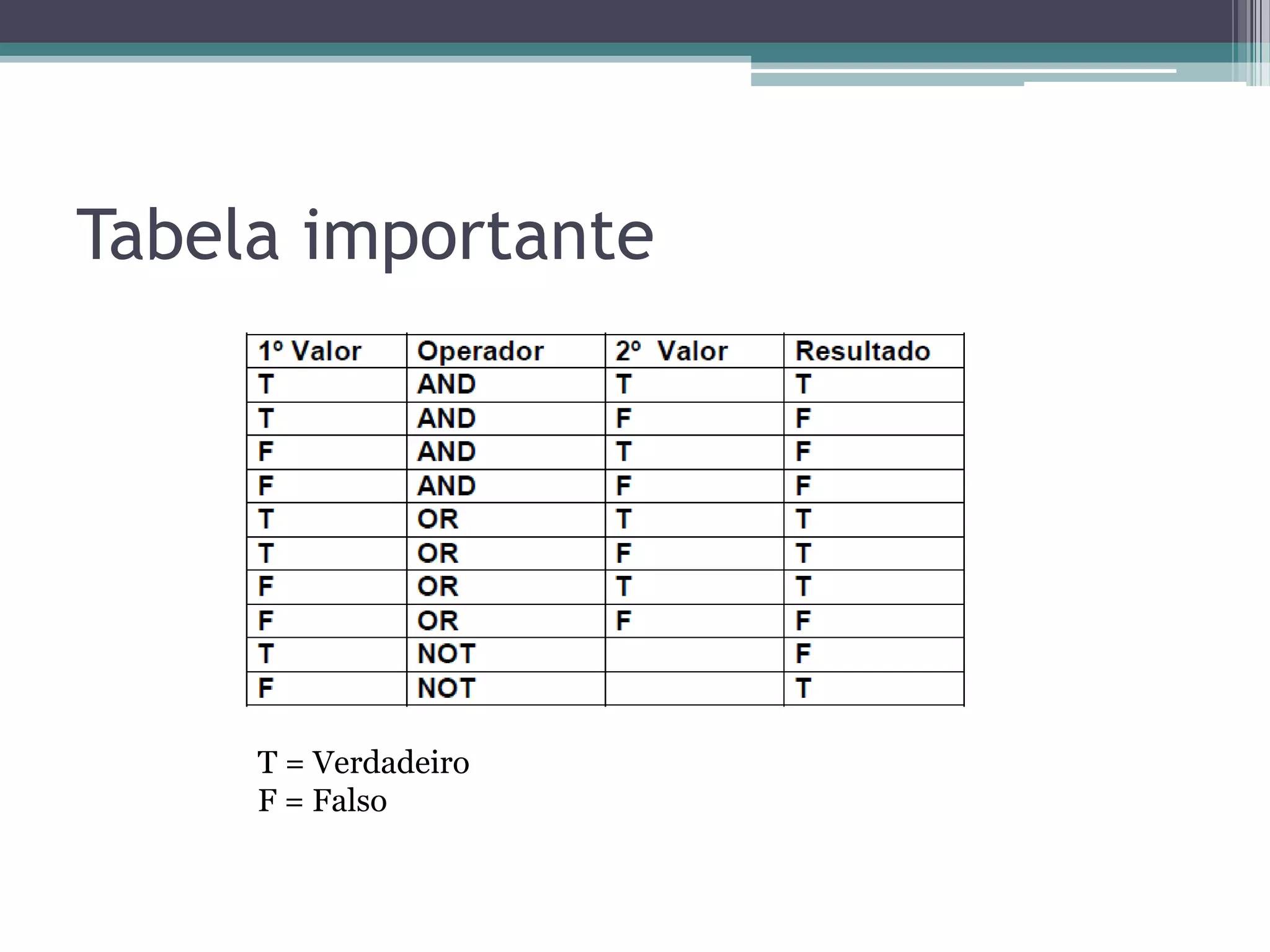

35. Tabela importanteT = VerdadeiroF = Falso

36. Estruturas

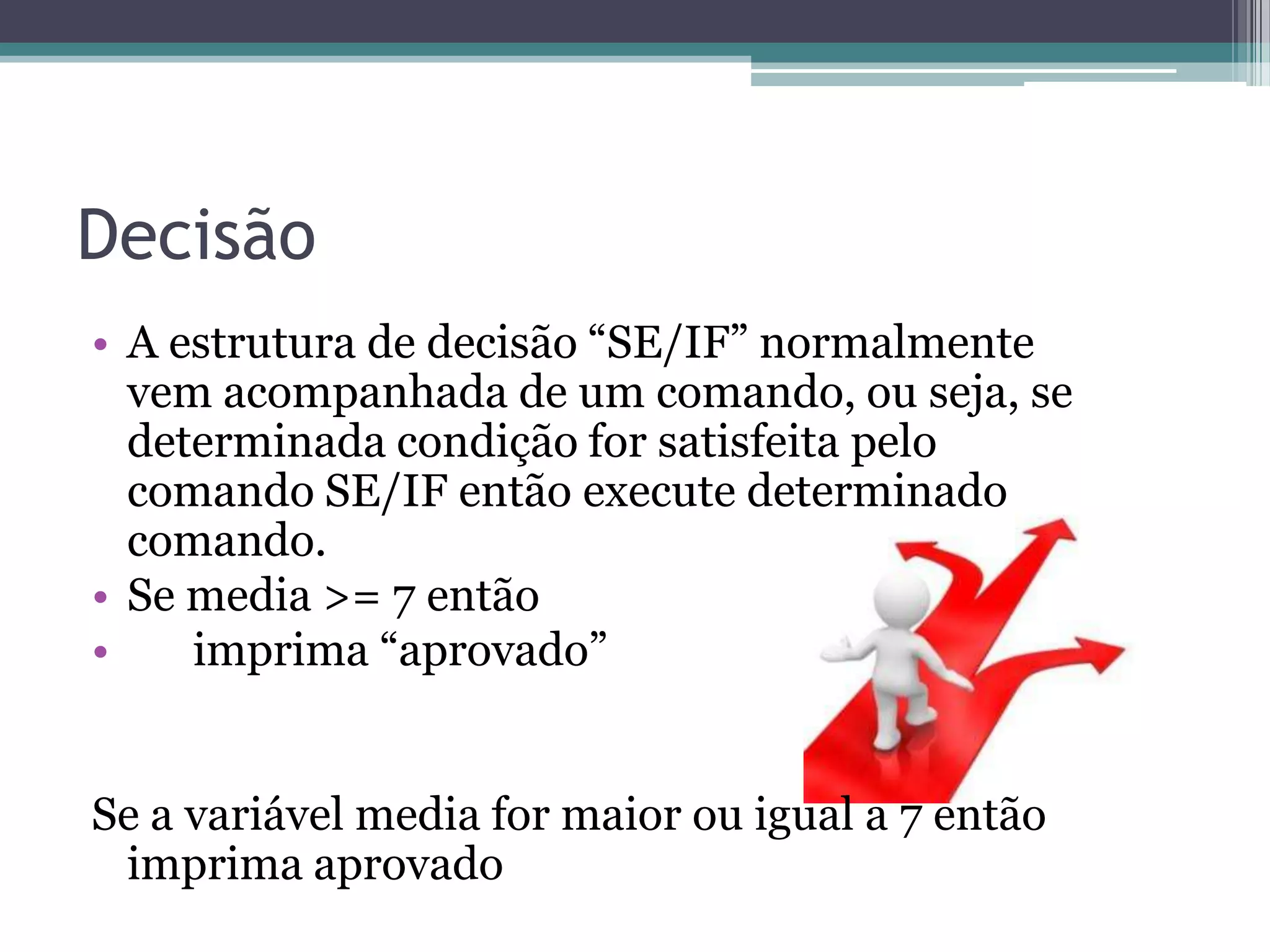

37. DecisãoA estrutura de decisão “SE/IF” normalmente vem acompanhada de um comando, ou seja, se determinada condição for satisfeita pelo comando SE/IF então execute determinado comando.Se media >= 7 então imprima “aprovado”Se a variável media for maior ou igual a 7 então imprima aprovado

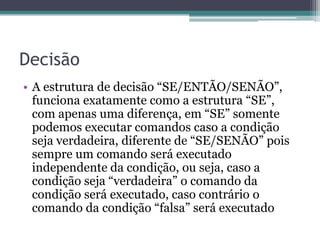

38. Decisão A estrutura de decisão “SE/ENTÃO/SENÃO”, funciona exatamente como a estrutura “SE”, com apenas uma diferença, em “SE” somente podemos executar comandos caso a condição seja verdadeira, diferente de “SE/SENÃO” pois sempre um comando será executado independente da condição, ou seja, caso a condição seja “verdadeira” o comando da condição será executado, caso contrário o comando da condição “falsa” será executado

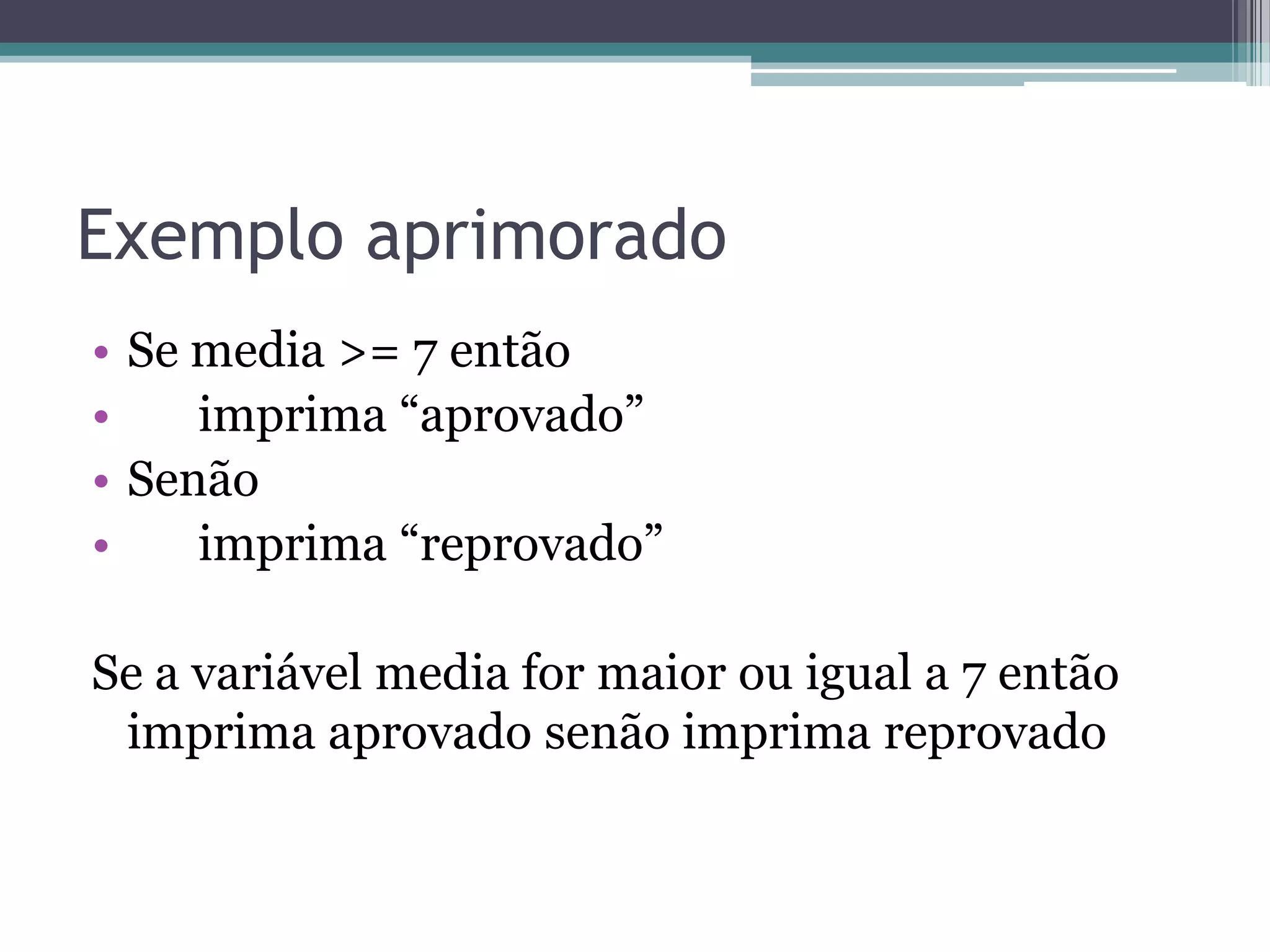

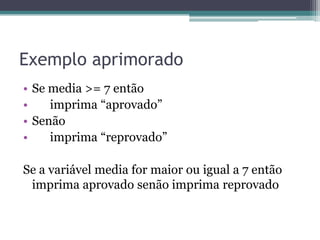

40. Exemplo aprimoradoSe media >= 7 então imprima “aprovado”Senão imprima “reprovado”Se a variável media for maior ou igual a 7 então imprima aprovado senão imprima reprovado

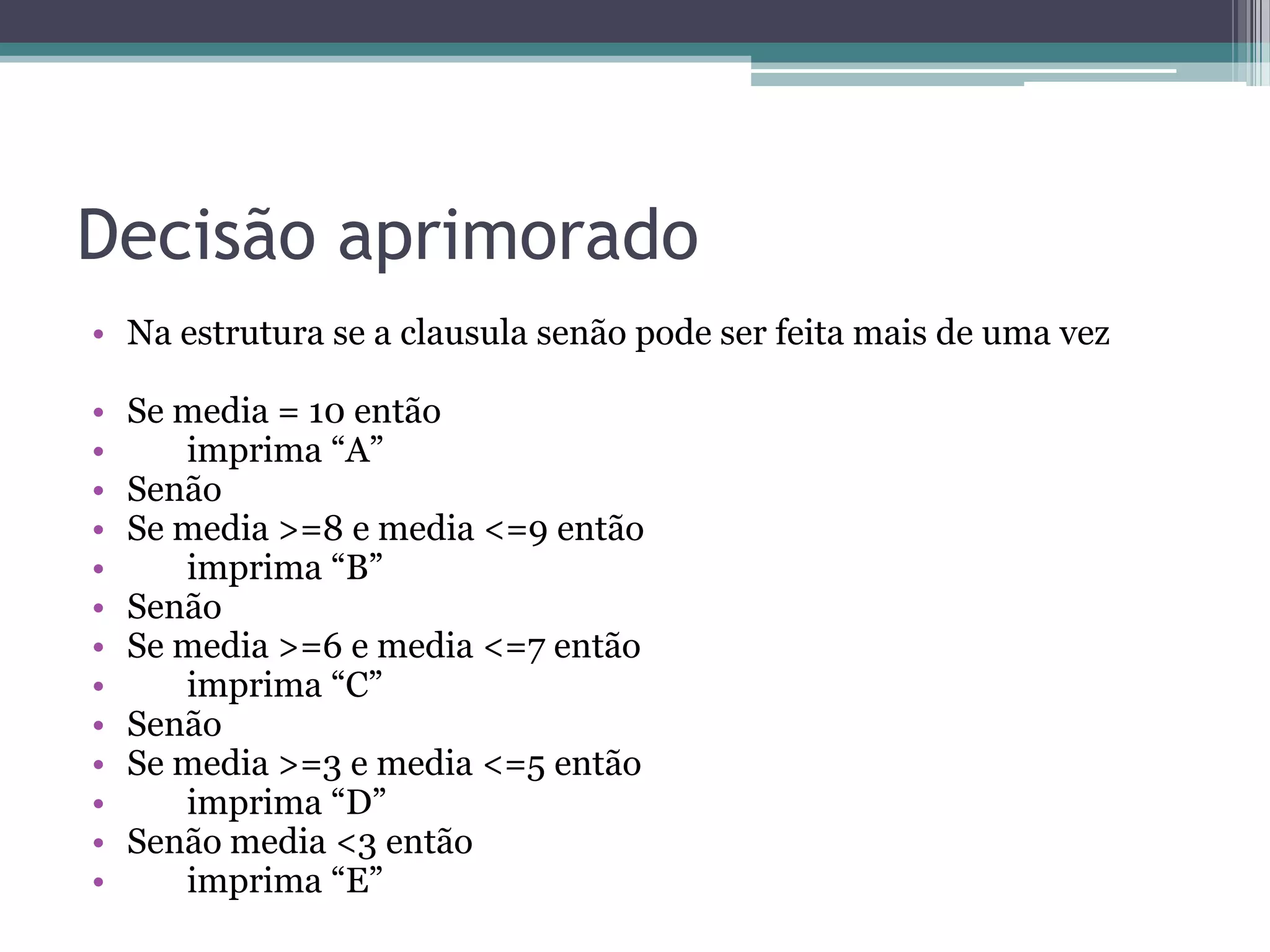

41. Decisão aprimoradoNa estrutura se a clausula senão pode ser feita mais de uma vezSe media = 10 então imprima “A”Senão Se media >=8 e media <=9 então imprima “B”Senão Se media >=6 e media <=7 então imprima “C”Senão Se media >=3 e media <=5 então imprima “D”Senão media <3 então imprima “E”

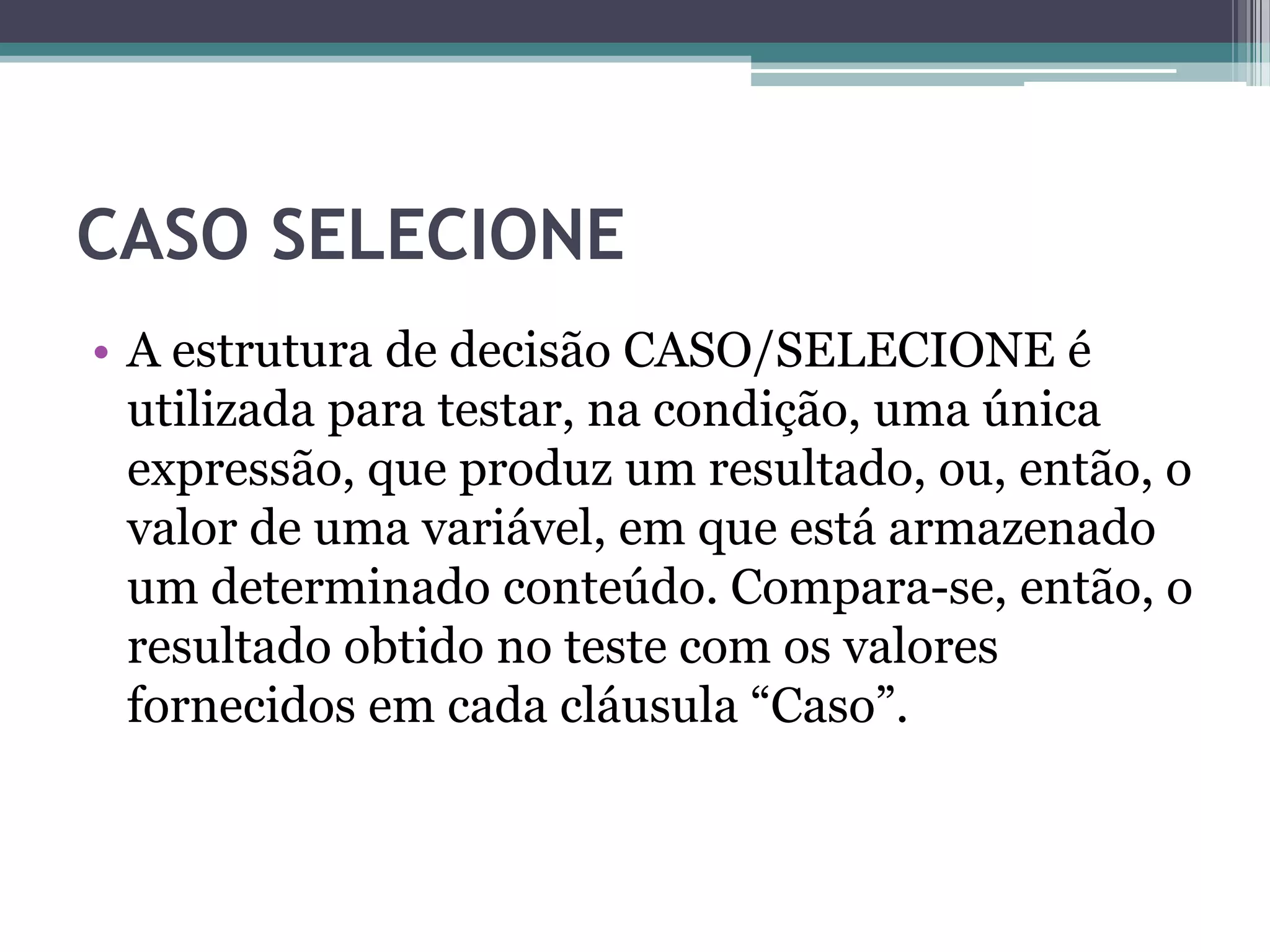

42. CASO SELECIONEA estrutura de decisão CASO/SELECIONE é utilizada para testar, na condição, uma única expressão, que produz um resultado, ou, então, o valor de uma variável, em que está armazenado um determinado conteúdo. Compara-se, então, o resultado obtido no teste com os valores fornecidos em cada cláusula “Caso”.

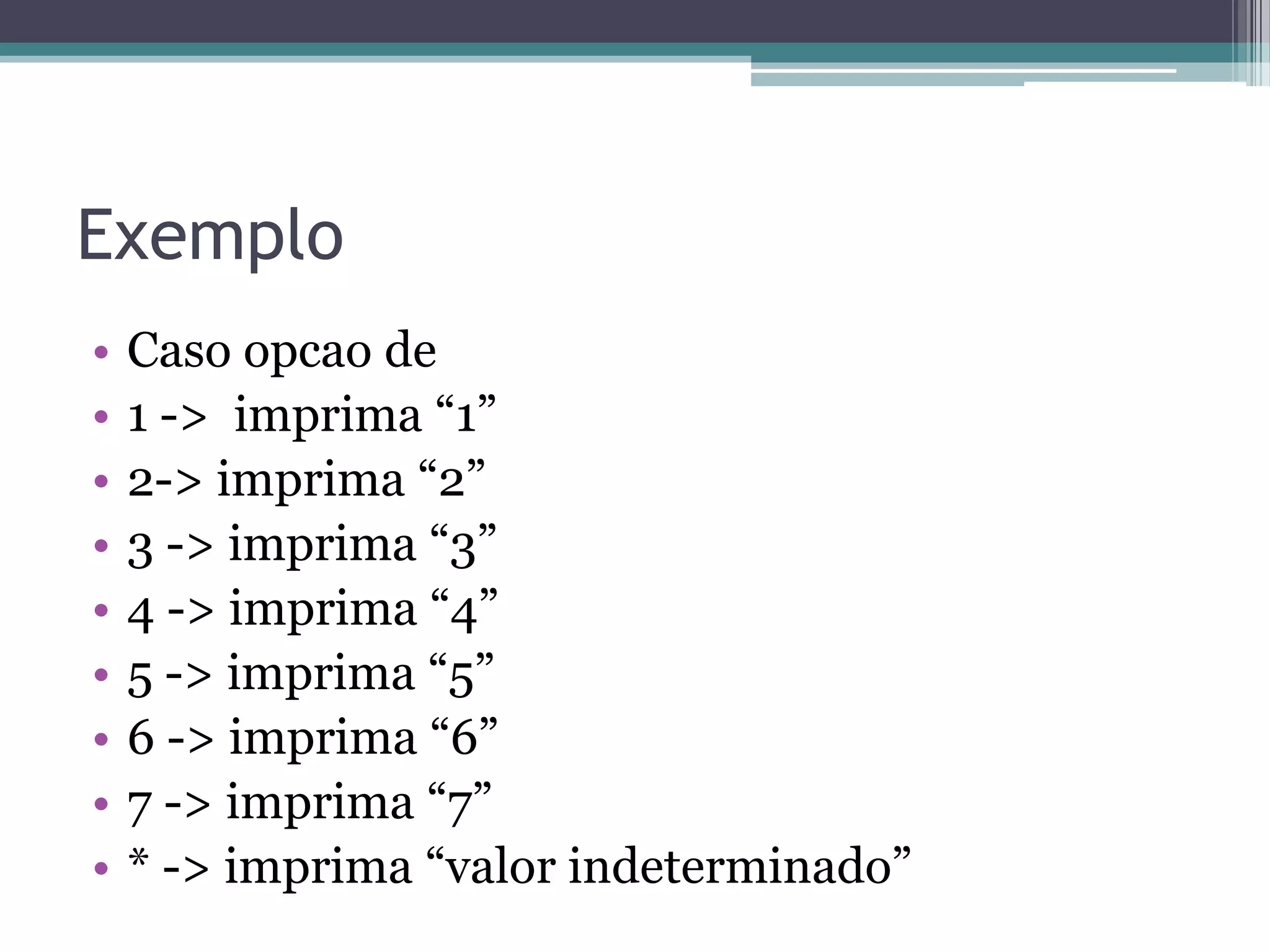

43. Exemplo Caso opcao de1 -> imprima “1”2-> imprima “2”3 -> imprima “3”4 -> imprima “4”5 -> imprima “5”6 -> imprima “6”7 -> imprima “7”* -> imprima “valor indeterminado”

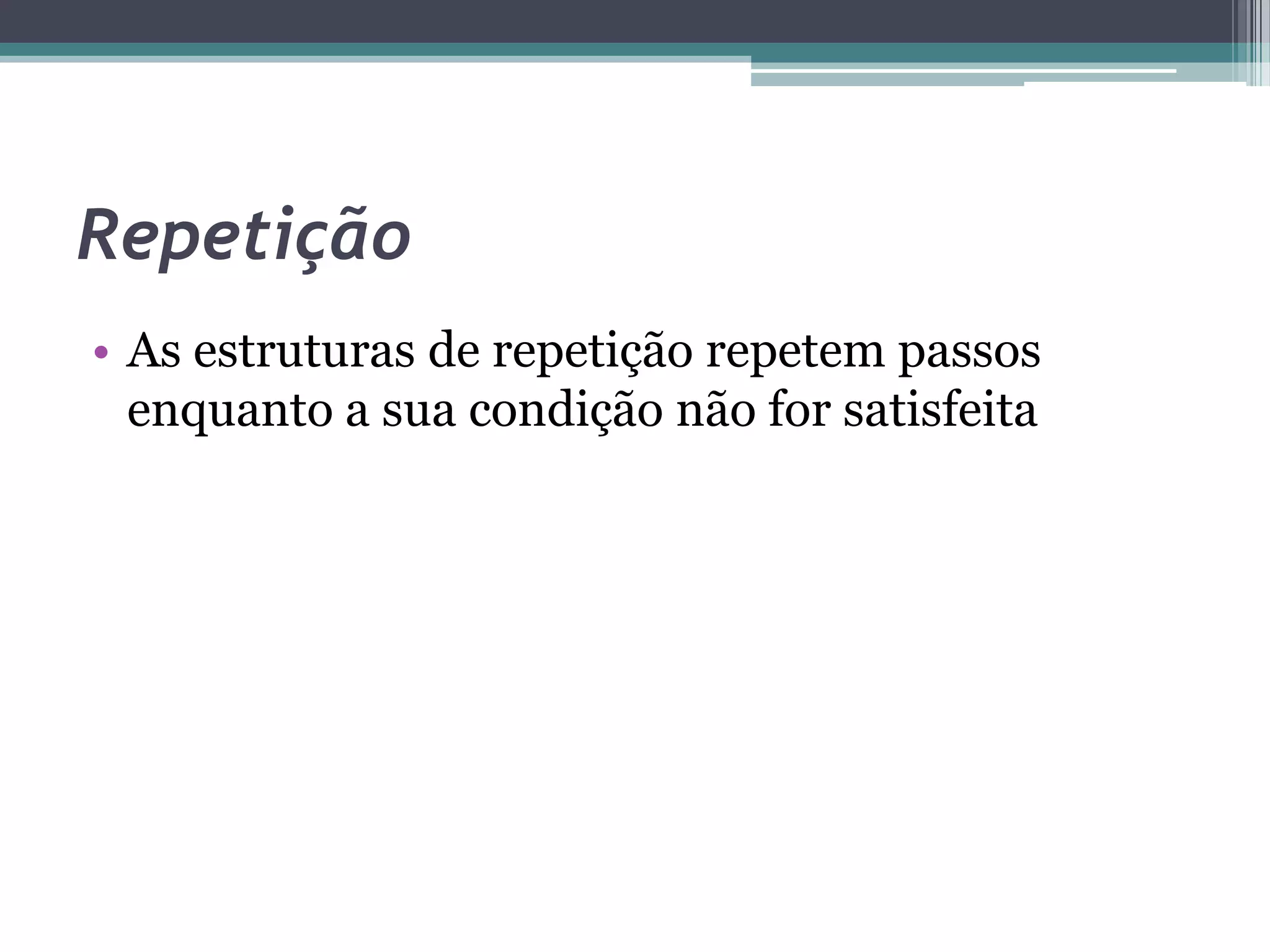

44. RepetiçãoAs estruturas de repetição repetem passos enquanto a sua condição não for satisfeita

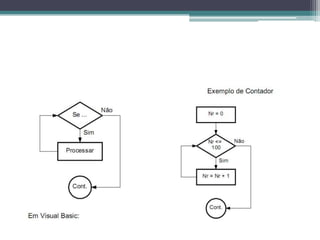

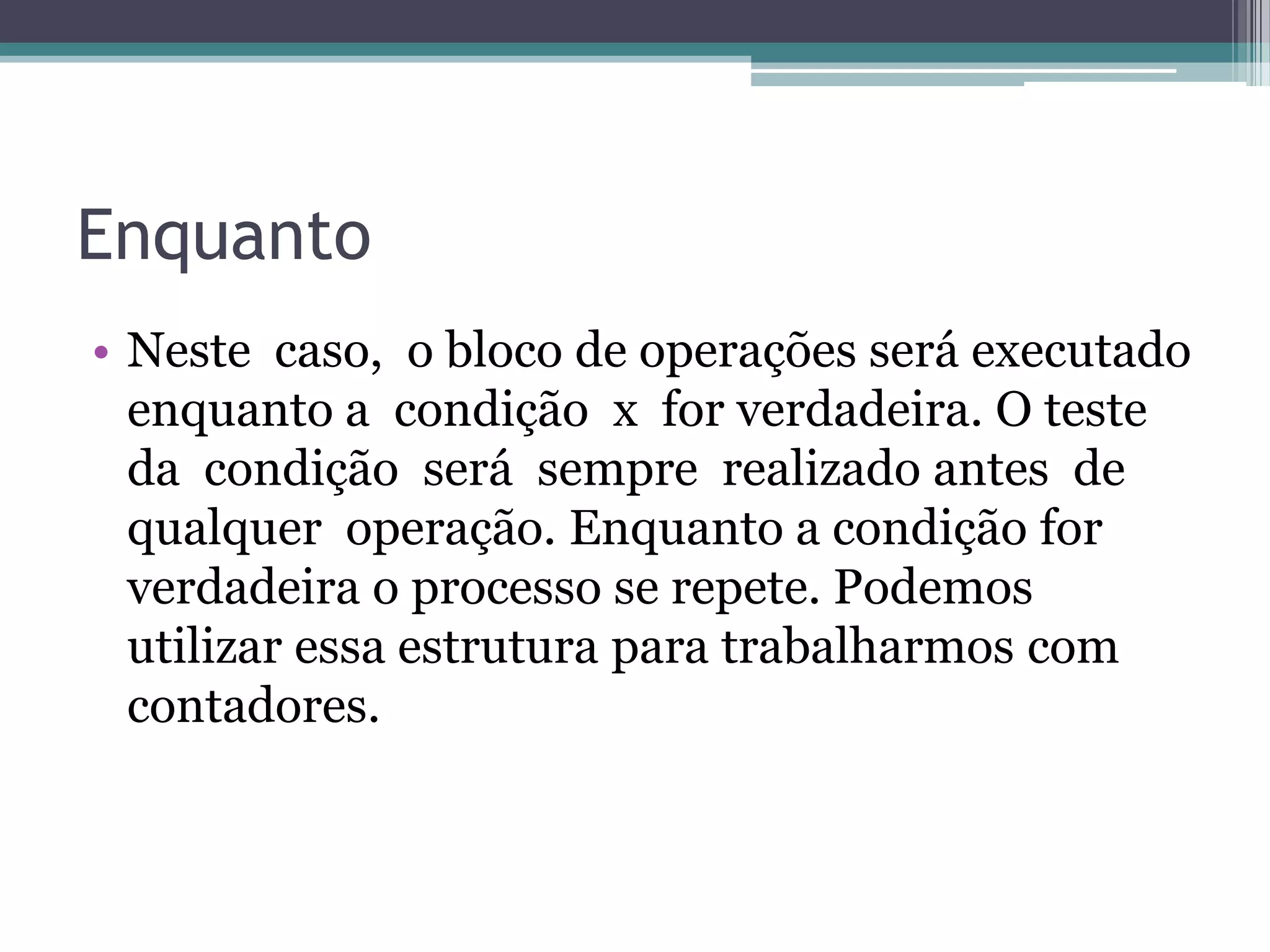

45. EnquantoNeste caso, o bloco de operações será executado enquanto a condição x for verdadeira. O teste da condição será sempre realizado antes de qualquer operação. Enquanto a condição for verdadeira o processo se repete. Podemos utilizar essa estrutura para trabalharmos com contadores.

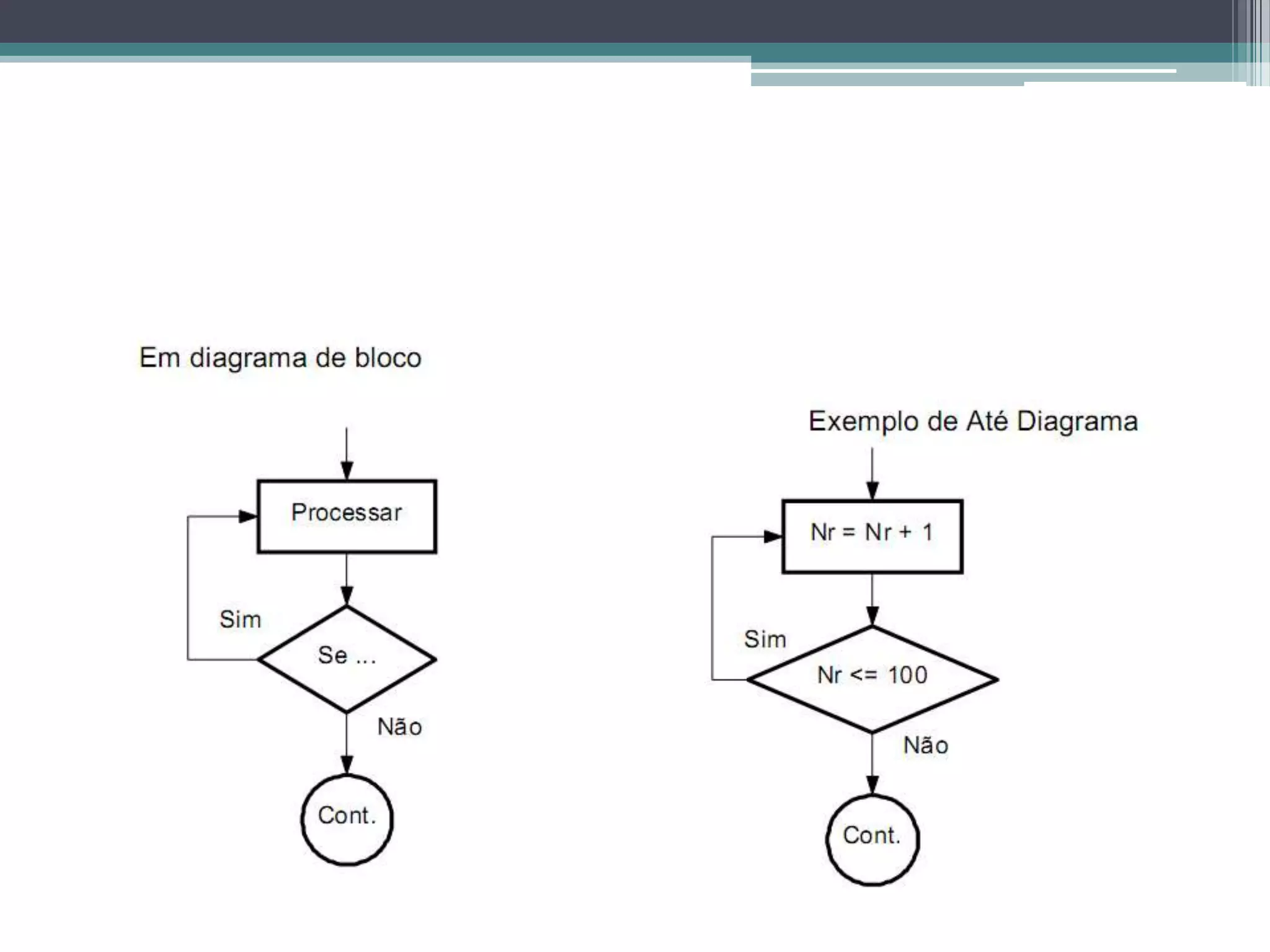

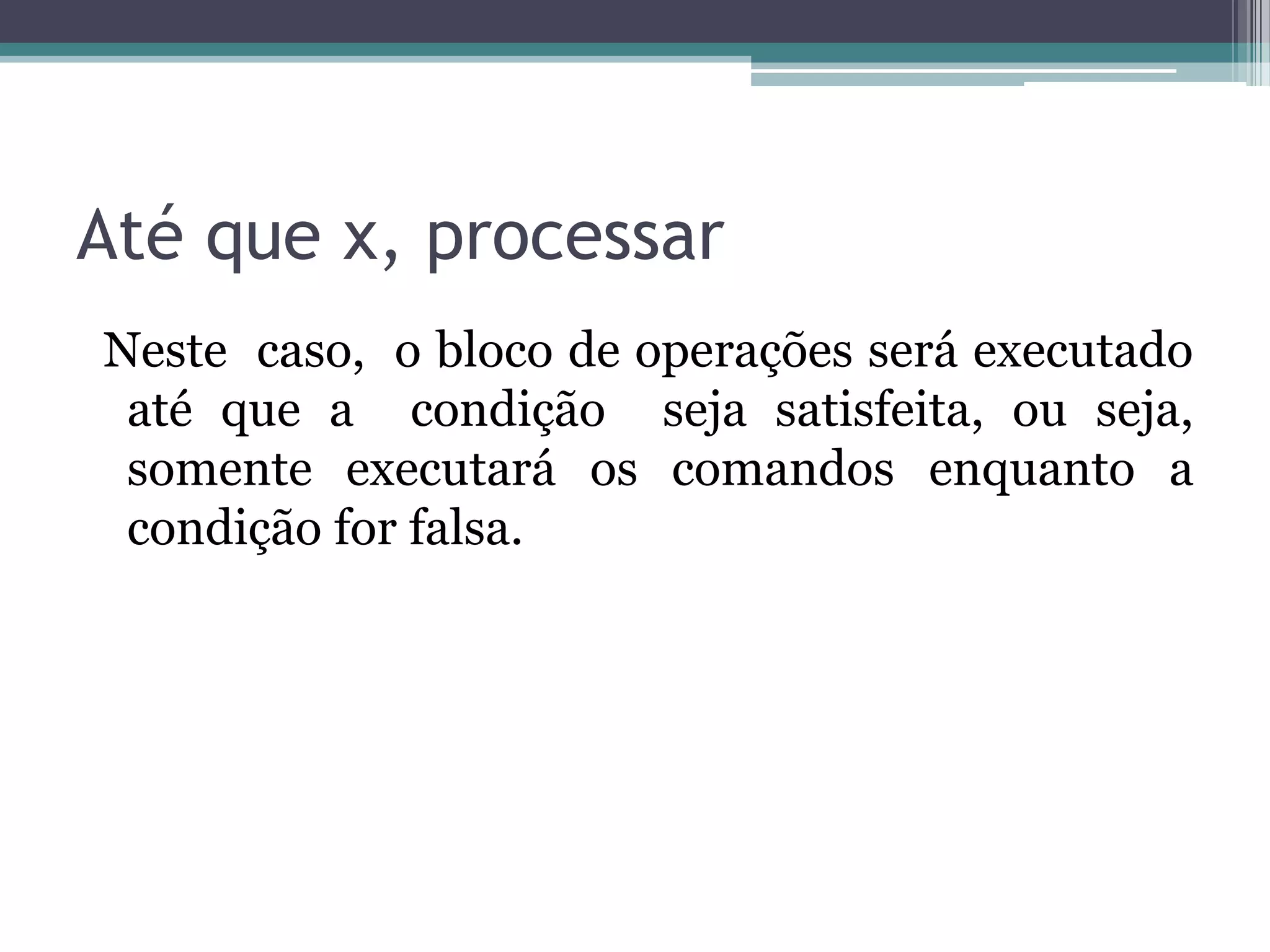

47. Até que x, processar Neste caso, o bloco de operações será executado até que a condição seja satisfeita, ou seja, somente executará os comandos enquanto a condição for falsa.

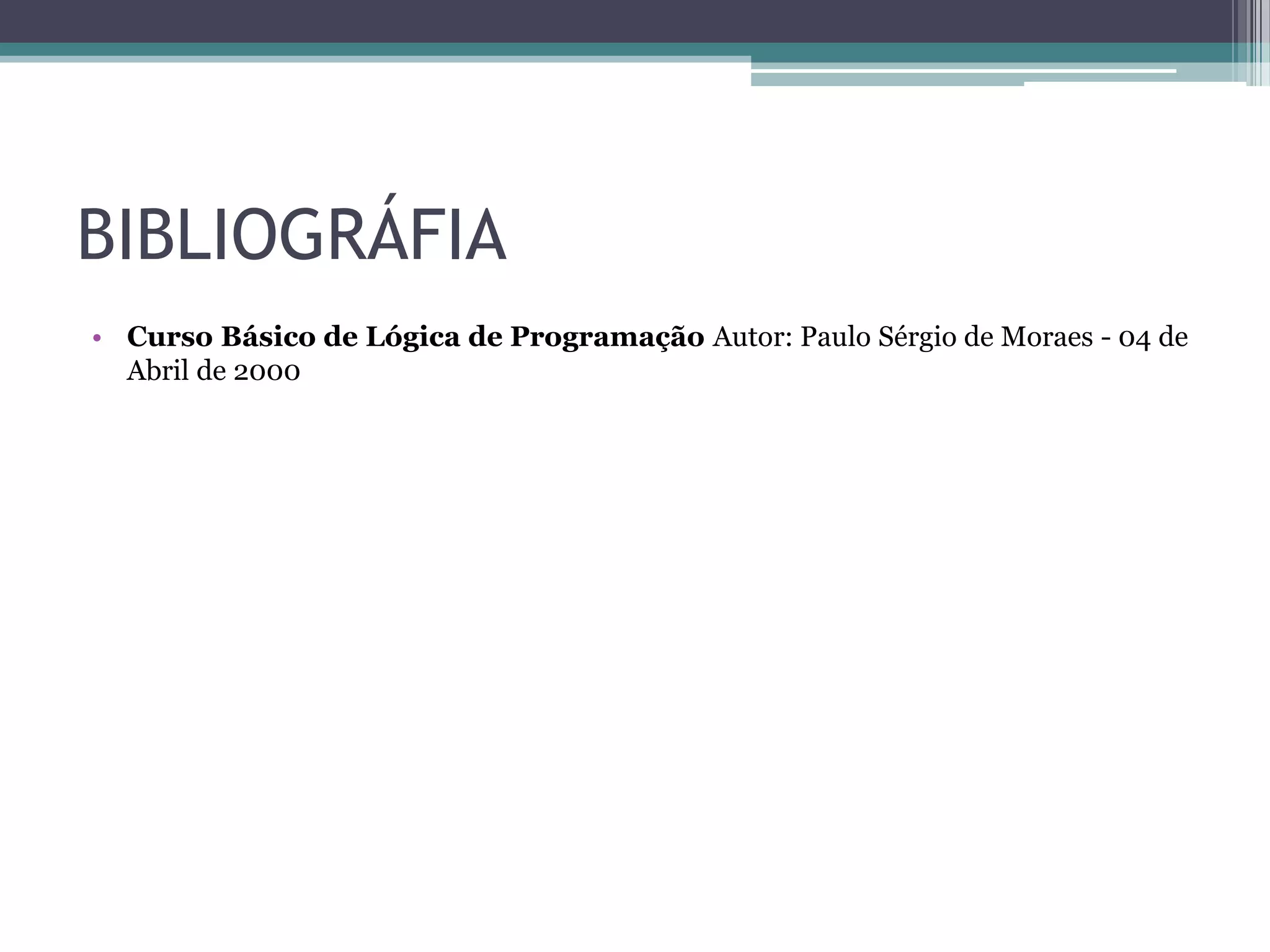

49. BIBLIOGRÁFIACurso Básico de Lógica de Programação Autor: Paulo Sérgio de Moraes - 04 de Abril de 2000
